1 SANItech tel.: , fax: Návod na montáž, obsluhu a údržbu PRESTO 704, 705, 712, /2014 (6/2013)

2 PRESTO 704, 705, 712, Ventily 704,705,712 a 7000 se otevírají pro průtok vody pohybem páky v kterémkoliv směru. 2. Ventily 704,705 a 712 jsou určeny pro studenou nebo smíchanou vodu 3. Ventil 712 je určen pro montáž pod umyvadlo, aby se dal ovládat nohou. Tento ventil vyžaduje montáž samostatné výtokové hubice budˇ na umyvadlo nebo na stěnu. 4. Ventil 7000 je stojánkový směšovací ventil s opředenými hadicemi a rohovými ventily, které obsahují zpětné ventily. 5. Ventily 704, 705 a 712 mají vnější připojovací závit 1/2. U ventilu 712 je na výstupu namontován zpětný ventil. 6. Výtokový čas je u všech ventilů 15 sec 5 sec. Po této době se automaticky zastaví. Průtoky Průtoky jsou dány zářezy na regulátoru průtoku (3) a jsou označeny v grafech i na obrázcích symboly S1 až S4. Rozměry zářezů: S1-2x0,5mm / S2-3x1,7mm / S3-6x2mm / S4-9x4mm. 2

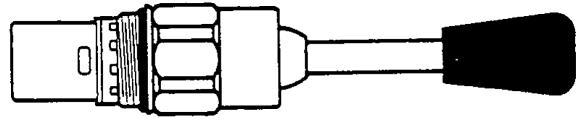

3 Seřízení průtoku 1. Klíčem o.k. 30 povolit a vyšroubovat pákové ovládání (14). Tím se současně uvolní plastová vložka (13), pružina páky (12) a plastová podložka (15) pouzdra páky. Někdy se klíčem 30 vyšroubuje celá kartuše. V tomto případě pokračujeme bodem Klíčem o.k. 25 vyšroubovat celou tlačítkovou sestavu (kartuši) z tělesa ventilu. 3. Válec (1) stáhnout z regulátoru průtoku (3). Na válci je obdélníkový otvor (2), který se otočí na požadovaný zářez na regulátoru průtoku a namáčkne se zpět. 3. Kartuše se zašroubuje zpět do tělesa ventilu, nasadí se plastová podložka, pružina páky s podložkou pružiny a zašroubuje se pákové ovládání. 1 válec 7 těsnění tlačítka 11 těleso kartuše 3 regulátor průtoku 8 těsnění kartuše 12 pružina páky 5 píst 9 pružina tlačítka 13 podložka pružiny 6 samočisticí pružina 10 tlačítko pístu 14 pákové ovládání 15 plastová podložka 3

4 Doporučená dovýbava: Filtry JUDO se zpětným proplachem na SV síto = 0,1 mm a TV síto = 0,3 mm, nebo jiný typ filtrů se síty uvedené hrubosti. V případě, že na vstupech nebudou filtry nainstalovány, na případné nečistoty ve ventilech se nevztahuje záruka. Závady a jejich odstranění 1. Slabý průtok vody. Špatně nastavená regulace nebo ucpaný nečistotami. Demontovat kartuši, otočit válec (1) na větší zářez nebo vypláchnout proudem vody. 2. Z pákové hlavice kape voda. Vadné těsnění tlačítka pístu (7). Vyměnit těsnění podle návodu v odstavci Demontáž kartuší. 3. Ventil se nezavře, voda stále teče. Může být ucpaný přepouštěcí otvor v pístu, nebo v něm zalomená pružina (6). Vyměnit píst podle návodu v odstavci Demontáž kartuší. 4. Průtokový čas značně zkrácený. Vadné těsnění tlačítka pístu (7), nebo opotřebení pístu(5). Vyměnit těsnění nebo píst podle návodu v odstavci Demontáž kartuší. Demontáž kartuše 1. Z pístu se stáhne válec (1). 2. Barevný plastový píst (5) má šestihran o.k. 19, tlačítko pístu (10) má šestihran o.k. 18. Těmito klíči se vyšroubuje píst z tlačítka pístu. Tím se uvolní díly: Regulátor průtoku (3), tlačítko pístu (10 ), pružina tlačítka (9) a těleso kartuše (11) s těsněním (8). 3. V tělese kartuše při pohledu ze strany od pístu je vloženo těsnění tlačítka (7), které se musí v případě výměny šroubovákem vypáčit a vytáhnout ne vytlačit, aby se nepoškodilo plastové pouzdro. Pozor na správný smysl otočení při vkládání nového těsnění.plnou ploškou do tělesa, drážkou směrem k pístu. Zpětná montáž 4. Na těleso kartuše (11) nasadit pružinu tlačítka (9 ) a do ní vložit tlačítko (10). Z druhé strany nasadit regulátor průtoku (3) tak, aby čtyři zářezy směřovaly ven, vložit píst (5) a sešroubovat s tlačítkem. 5. Nasadit válec pístu (1) s ohledem na požadovaný průtok. Viz Seřízení průtoku. 4

5 obj.číslo náhradní díly P kartuše P 704, 705 P kartuše P 712 P kartuše P 7000 P těsnící kroužek hlavice P servisní sada P samočistící pružina P servisní sada pro směšovací ventil P 7000 Kontrola zařízení Aby bylo zabráněno případným škodám z důvodu vnějších vlivů, únavy materiálu, nestandardních provozních podmínek nebo v důsledku zásahu nepovolané osoby, doporučujeme měsíční vizuální kontrolu zařízení, není-li pro vybraný produkt vyžadována 5

6 častěji. 6

7 Záruka a pozáruční servis Záruční doba Firma KONCEPT EKOTECH s.r.o. poskytuje záruku na prodávané produkty po dobu dvou let od data prodeje koncovému uživateli. Produkty jsou u výrobce řádně testovány a zkoušeny a odpovídají příslušným evropským standardům a normám. Firma KONCEPT EKOTECH s.r.o. se zavazuje vyřídit reklamaci vadného zboží za dále uvedených podmínek. Hlášení reklamace V případě záruční reklamace je potřeba uplatňovat nárok na vyřízení reklamace v místě, kde byl výrobek (produkt) zakoupen, popř. servis nahlásit písemně - vyplnit Reklamační a servisní protokol RSP na v sekci SERVIS, nebo mailem na adresu: info@konceptekotech.com, kde je požadavek zaevidován a předán k vyřízení technickému oddělení firmy KONCEPT EKOTECH s.r.o. Mechanické poškození a neúplnost výrobku Kupující je povinen zboží při převzetí od prodávajícího či od dopravce co nejdříve prohlédnout. Případné nedostatky musí při osobním odběru neprodleně oznámit prodávajícímu. Jestliže zákazník zjistí nesrovnalosti v počtu kusů případně poškození obalů při doručení zboží dopravcem, musí reklamaci uplatnit u dopravce. Na jiným způsobem uplatněnou reklamaci mechanického poškození či nekompletnosti výrobku nebude brán zřetel. Způsob reklamace Zákazník reklamuje zboží na základě nákupního dokladu (faktura + dodací list + záruční list). Závada musí být specifikována co nejpřesněji (v RSP), doloženy musí být případné předchozí opravy, mající vliv na záruku. Pokud zákazník nesplní tyto podmínky, nelze reklamaci řešit výměnou za jiné zboží nebo odstoupením od smlouvy. Pokud zákazník reklamuje zboží osobně, je předpokládáno, že opravené zboží opět osobně vyzvedne. Pokud si přeje opravené zboží zaslat poštou, je povinen to uvést při uplatnění reklamace. Jestliže je vadné zboží zasláno poštou, je opravené či vyměněné zboží zasláno zpět rovněž poštou. Dopravné na reklamaci hradí zákazník, dopravné zpět hradí firma EKOTECH s.r.o. KONCEPT 7

8 Odstranění vady V době záruky zajistí firma KONCEPT EKOTECH s.r.o. nebo pověřená servisní organizace odstranění poruchy výrobku, způsobené výrobní vadou nebo vadným materiálem tak, aby mohl být výrobek opět řádně používán. Firma KONCEPT EKOTECH s.r.o. si vyhrazuje právo vyřídit reklamaci buď opravou vadného produktu nebo náhradou vadného produktu produktem stejných nebo lepších technických parametrů nebo poskytnutím finanční náhrady s přihlédnutím k aktuální ceně produktu. Náhrada za neoprávněnou reklamaci Pokud bylo při opravě zjištěno, že závada vznikla způsobem, který je vyloučen ze záručních oprav nebo pokud se závada na výrobku neprojeví, je reklamující strana povinna uhradit firmě KONCEPT EKOTECH s.r.o., případně pověřené servisní organizaci náklady spojené s testováním a manipulací. Zánik záruky Nárok na uplatnění záruky u vadných výrobků nebo jejich částí na náklady EKOTECH s.r.o. zaniká v těchto případech: firmy KONCEPT - při poškození, které způsobily nečistoty ve vodě, vodní kámen nebo neodborná instalace, která byla provedena v rozporu s návodem - v případech, kdy nejsou na přívodech studené vody (SV) a teplé vody (TV) nainstalovány filtry, které jsou předepsány v návodech. Pro termostatické, elektronické, samouzavírací a ostatní mechanické ventily a zařízení jsou filtry nezbytnou podmínkou. Doporučená jemnost síta filtru pro SV = 0,1mm, pro TV = 0,3mm. - není-li shodný tlak přívodu teplé a studené vody - poškození produktu z důvodů čištění pomocí agresivních a abrazivních čistících prostředků (ošetřování povrchu) - neodborného zásahu neoprávněnou osobou - běžného opotřebení (např. těsnění a pod.) Ostatní podmínky Reklamace vad a záruční servis se dále řídí dalšími ustanoveními Občanského zákoníku a Zákona na ochranu spotřebitele České republiky. Koncept ekotech s.r.o., Letohradská 54, Praha 7, tel , fax
