1 FILtech tel.: , fax: Návod na montáž, obsluhu a údržbu HYDROFLOW HS 38 2/2008

2 HYDROFLOW HS 38 Popis HS 38 je moderní patentované elektronické zařízení pro účinnou ochranu před usazováním vodního kamene. Indukovaný signál chrání všechny instalace a příslušenství v rozsahu 10 metrů a poskytuje účinné uvolňování vodního kamene, aniž musí jednotkou protékat voda. Nepůsobí jako změkčovadlo. Materiál trubky není rozhodující. V uzavřených okruzích se doporučuje použití filtrů nebo odkalovacích zařízení pro odstranění uvolněného vodního kamene Technická data Vnější průměr potrubí max: 38 mm Napětí pro trafo: 230 V AC Výstupní napětí z transformátoru: 12 V AC Příkon max.: do 20 W Teplota vody max.: 55 C - při vyšší teplotě je nutné trubku izolovat Součásti zařízení HS 38 se skládá ze dvou částí, které se instalují okolo trubky. V horním dílu je generátor s polovinou feritového prstence, spodní díl obsahuje druhou část feritového prstence. Montážní spona s nosnou svorkou je z plastické hmoty a drží celé zařízení na trubce. Transformátor s výstupem malého napětí se připojuje přímo do elektrické zásuvky. Obr. 1 2

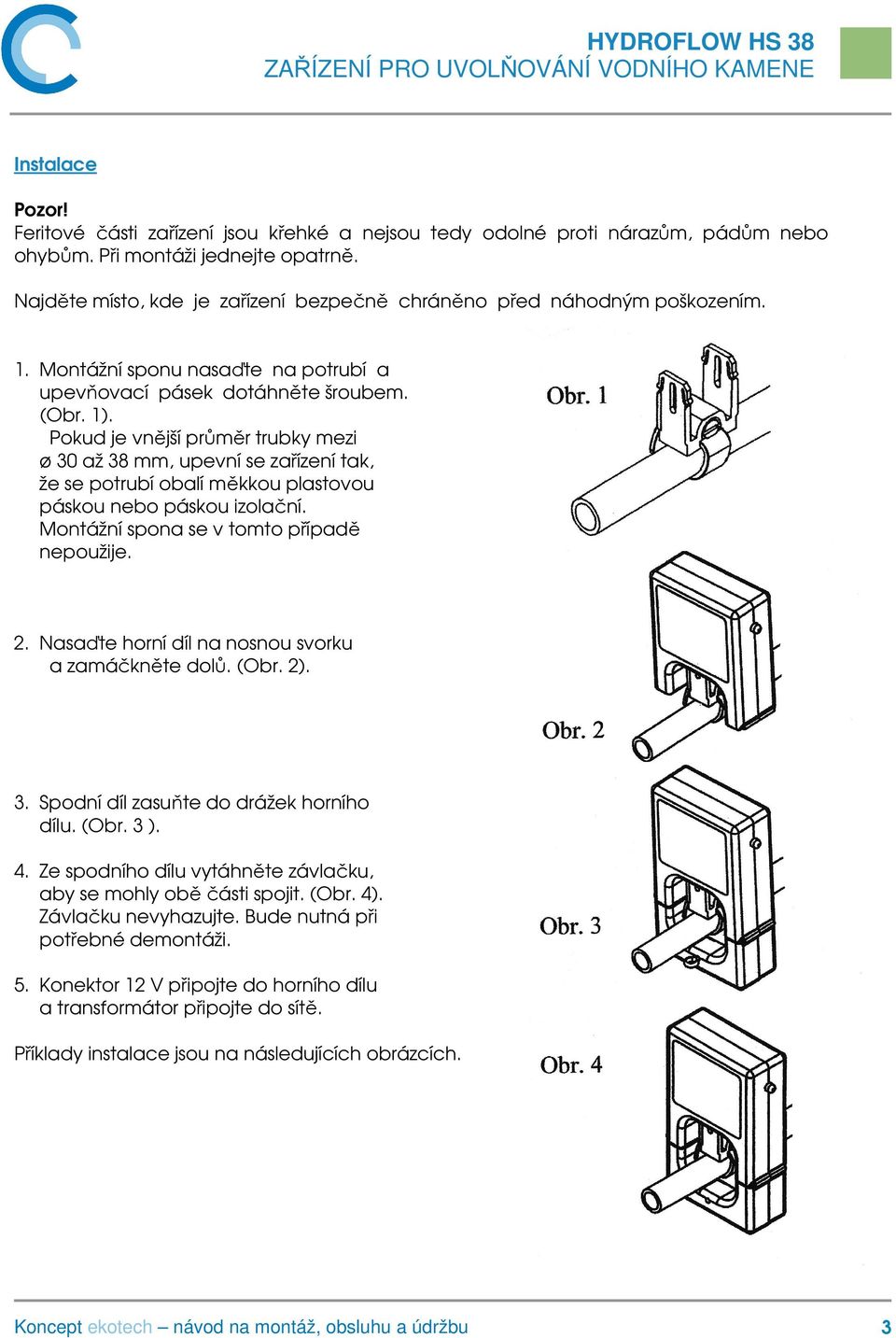

3 Instalace Pozor! Feritové části zařízení jsou křehké a nejsou tedy odolné proti nárazům, pádům nebo ohybům. Při montáži jednejte opatrně. Najděte místo, kde je zařízení bezpečně chráněno před náhodným poškozením. 1. Montážní sponu nasaďte na potrubí a upevňovací pásek dotáhněte šroubem. (Obr. 1). Pokud je vnější průměr trubky mezi ø 30 až 38 mm, upevní se zařízení tak, že se potrubí obalí měkkou plastovou páskou nebo páskou izolační. Montážní spona se v tomto případě nepoužije. 2. Nasaďte horní díl na nosnou svorku a zamáčkněte dolů. (Obr. 2). 3. Spodní díl zasuňte do drážek horního dílu. (Obr. 3 ). 4. Ze spodního dílu vytáhněte závlačku, aby se mohly obě části spojit. (Obr. 4). Závlačku nevyhazujte. Bude nutná při potřebné demontáži. 5. Konektor 12 V připojte do horního dílu a transformátor připojte do sítě. Příklady instalace jsou na následujících obrázcích. 3

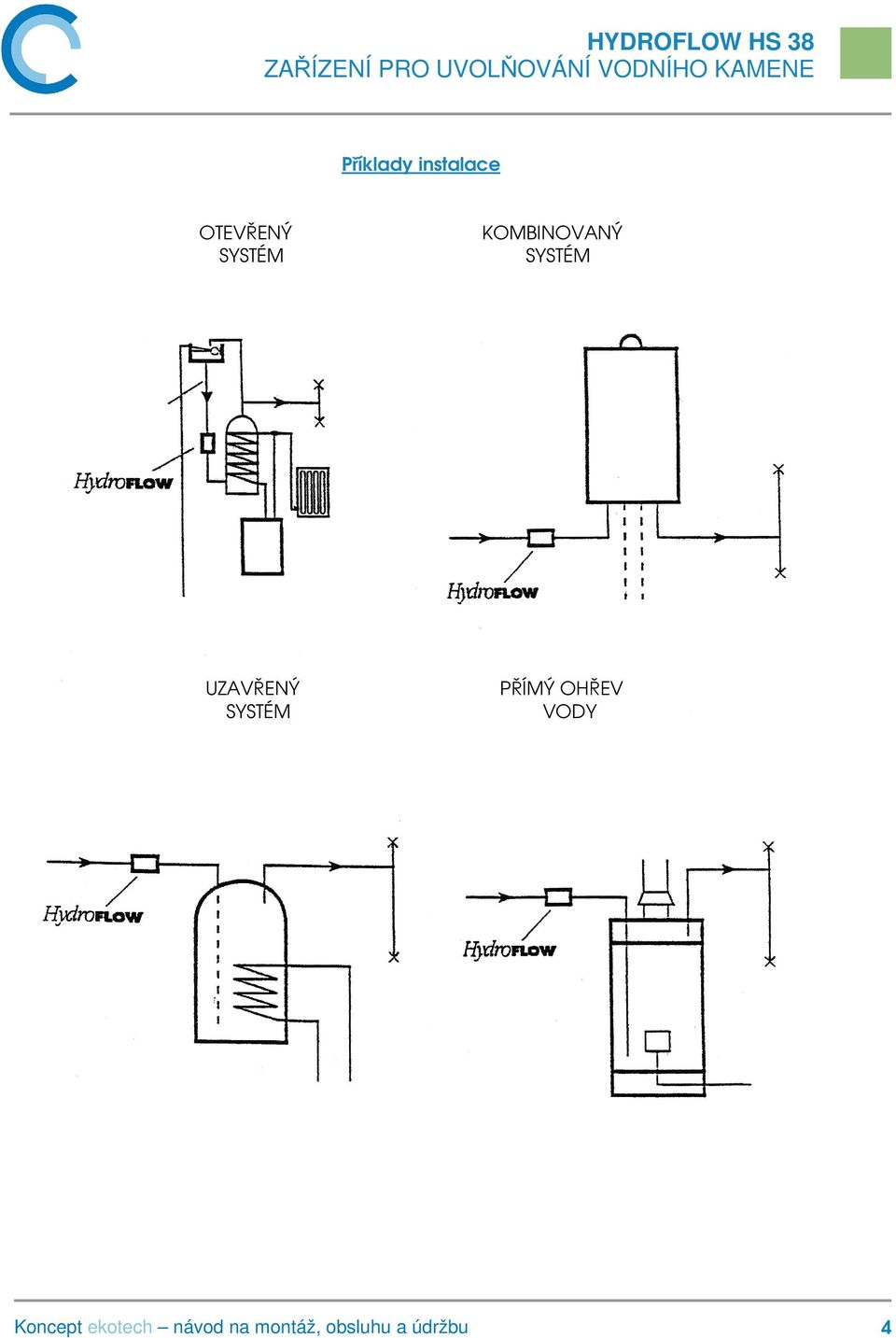

4 Příklady instalace OTEVŘENÝ SYSTÉM KOMBINOVANÝ SYSTÉM UZAVŘENÝ SYSTÉM PŘÍMÝ OHŘEV VODY 4

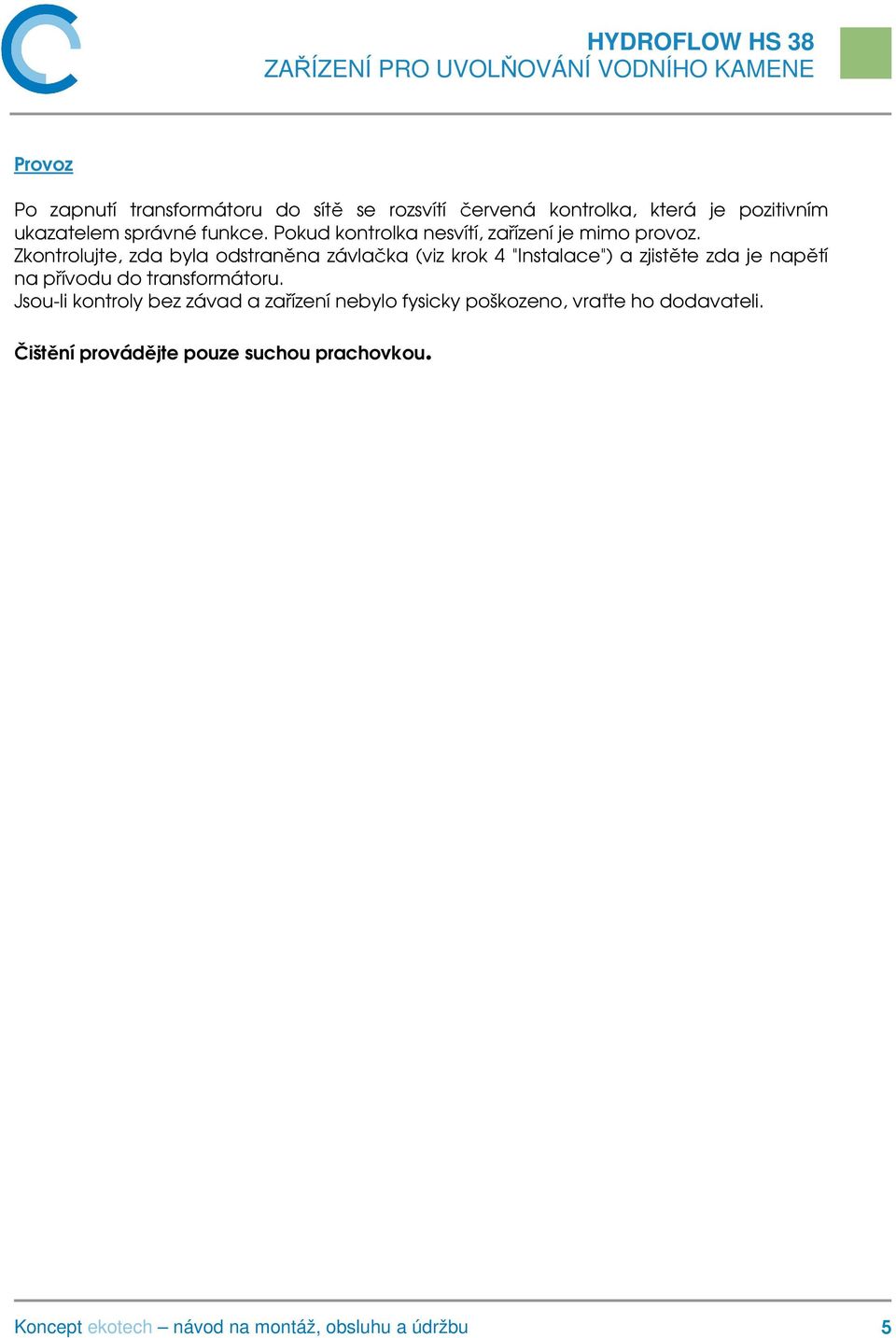

5 Provoz Po zapnutí transformátoru do sítě se rozsvítí červená kontrolka, která je pozitivním ukazatelem správné funkce. Pokud kontrolka nesvítí, zařízení je mimo provoz. Zkontrolujte, zda byla odstraněna závlačka (viz krok 4 "Instalace") a zjistěte zda je napětí na přívodu do transformátoru. Jsou-li kontroly bez závad a zařízení nebylo fysicky poškozeno, vraťte ho dodavateli. Čištění provádějte pouze suchou prachovkou. 5

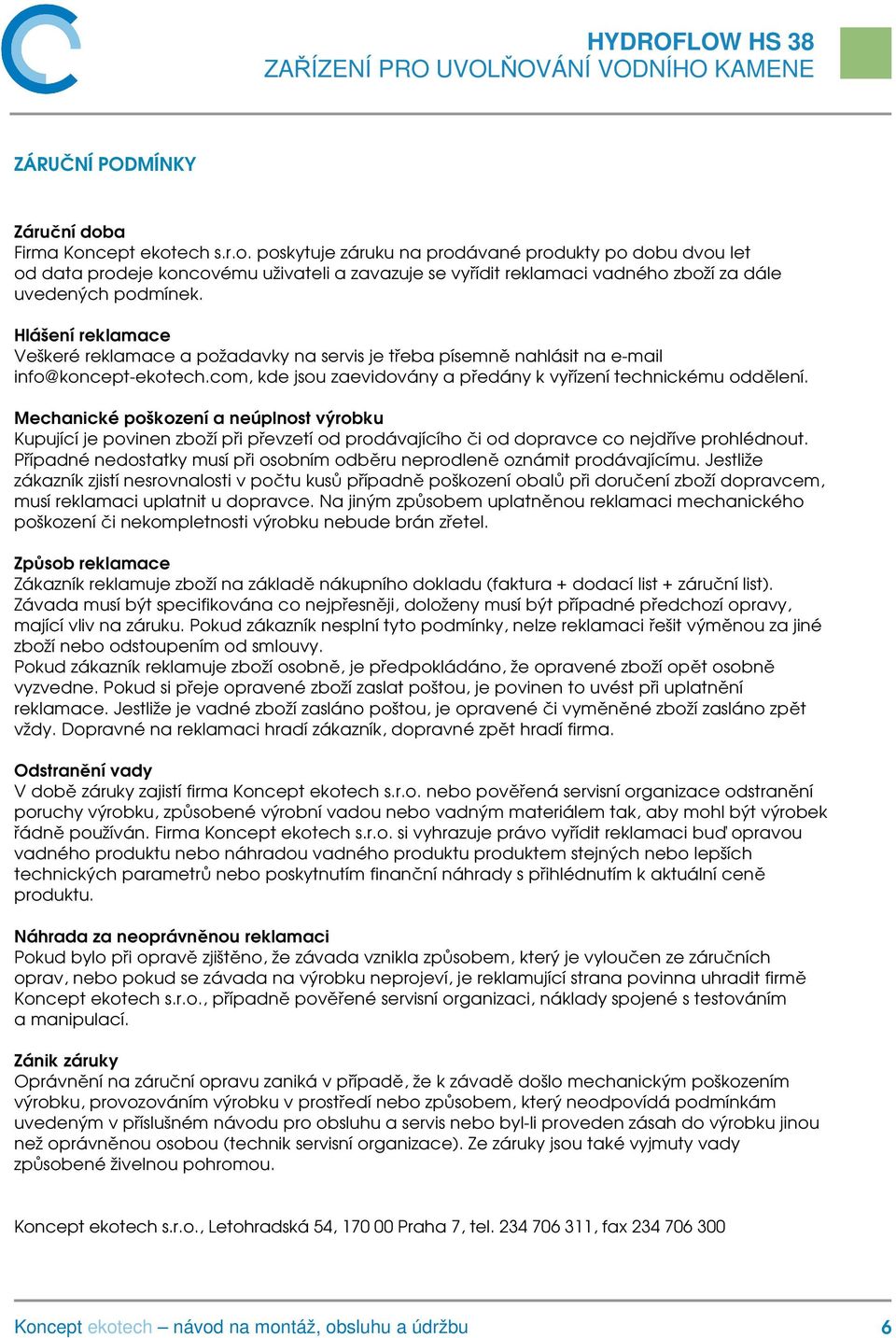

6 ZÁRUČNÍ PODMÍNKY Záruční doba Firma Koncept ekotech s.r.o. poskytuje záruku na prodávané produkty po dobu dvou let od data prodeje koncovému uživateli a zavazuje se vyřídit reklamaci vadného zboží za dále uvedených podmínek. Hlášení reklamace Veškeré reklamace a požadavky na servis je třeba písemně nahlásit na info@koncept-ekotech.com, kde jsou zaevidovány a předány k vyřízení technickému oddělení. Mechanické poškození a neúplnost výrobku Kupující je povinen zboží při převzetí od prodávajícího či od dopravce co nejdříve prohlédnout. Případné nedostatky musí při osobním odběru neprodleně oznámit prodávajícímu. Jestliže zákazník zjistí nesrovnalosti v počtu kusů případně poškození obalů při doručení zboží dopravcem, musí reklamaci uplatnit u dopravce. Na jiným způsobem uplatněnou reklamaci mechanického poškození či nekompletnosti výrobku nebude brán zřetel. Způsob reklamace Zákazník reklamuje zboží na základě nákupního dokladu (faktura + dodací list + záruční list). Závada musí být specifikována co nejpřesněji, doloženy musí být případné předchozí opravy, mající vliv na záruku. Pokud zákazník nesplní tyto podmínky, nelze reklamaci řešit výměnou za jiné zboží nebo odstoupením od smlouvy. Pokud zákazník reklamuje zboží osobně, je předpokládáno, že opravené zboží opět osobně vyzvedne. Pokud si přeje opravené zboží zaslat poštou, je povinen to uvést při uplatnění reklamace. Jestliže je vadné zboží zasláno poštou, je opravené či vyměněné zboží zasláno zpět vždy. Dopravné na reklamaci hradí zákazník, dopravné zpět hradí firma. Odstranění vady V době záruky zajistí firma Koncept ekotech s.r.o. nebo pověřená servisní organizace odstranění poruchy výrobku, způsobené výrobní vadou nebo vadným materiálem tak, aby mohl být výrobek řádně používán. Firma Koncept ekotech s.r.o. si vyhrazuje právo vyřídit reklamaci buď opravou vadného produktu nebo náhradou vadného produktu produktem stejných nebo lepších technických parametrů nebo poskytnutím finanční náhrady s přihlédnutím k aktuální ceně produktu. Náhrada za neoprávněnou reklamaci Pokud bylo při opravě zjištěno, že závada vznikla způsobem, který je vyloučen ze záručních oprav, nebo pokud se závada na výrobku neprojeví, je reklamující strana povinna uhradit firmě Koncept ekotech s.r.o., případně pověřené servisní organizaci, náklady spojené s testováním a manipulací. Zánik záruky Oprávnění na záruční opravu zaniká v případě, že k závadě došlo mechanickým poškozením výrobku, provozováním výrobku v prostředí nebo způsobem, který neodpovídá podmínkám uvedeným v příslušném návodu pro obsluhu a servis nebo byl-li proveden zásah do výrobku jinou než oprávněnou osobou (technik servisní organizace). Ze záruky jsou také vyjmuty vady způsobené živelnou pohromou. Koncept ekotech s.r.o., Letohradská 54, Praha 7, tel , fax
