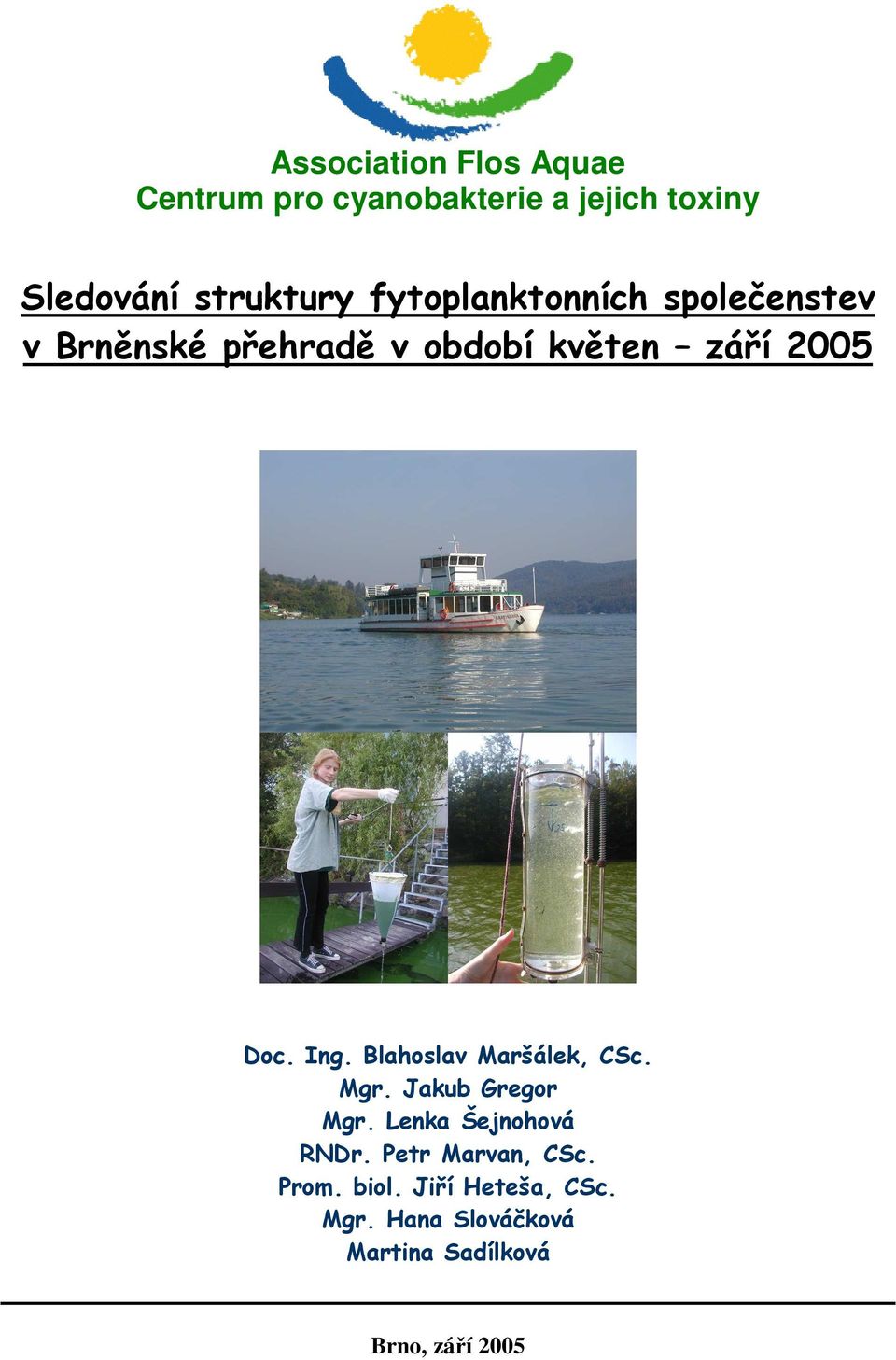

1 Association Flos Aquae Centrum pro cyanobakterie a jejich toxiny Sledování struktury fytoplanktonních společenstev v Brněnské přehradě v období květen září 2005 Doc. Ing. Blahoslav Maršálek, CSc. Mgr. Jakub Gregor Mgr. Lenka Šejnohová RNDr. Petr Marvan, CSc. Prom. biol. Jiří Heteša, CSc. Mgr. Hana Slováčková Martina Sadílková Brno, září 2005

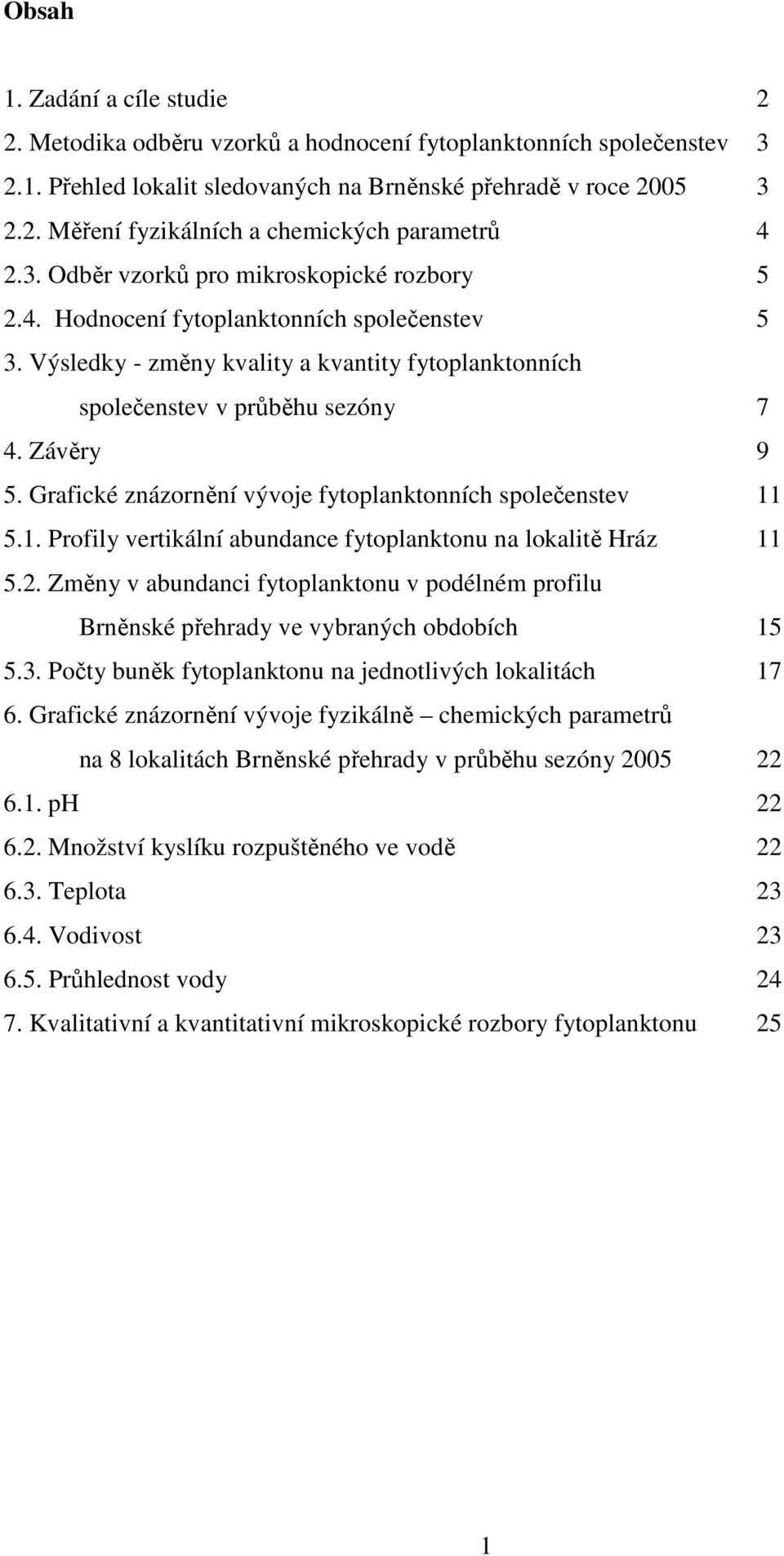

2 Obsah 1. Zadání a cíle studie 2 2. Metodika odběru vzorků a hodnocení fytoplanktonních společenstev Přehled lokalit sledovaných na Brněnské přehradě v roce Měření fyzikálních a chemických parametrů Odběr vzorků pro mikroskopické rozbory Hodnocení fytoplanktonních společenstev 5 3. Výsledky - změny kvality a kvantity fytoplanktonních společenstev v průběhu sezóny 7 4. Závěry 9 5. Grafické znázornění vývoje fytoplanktonních společenstev Profily vertikální abundance fytoplanktonu na lokalitě Hráz Změny v abundanci fytoplanktonu v podélném profilu Brněnské přehrady ve vybraných obdobích Počty buněk fytoplanktonu na jednotlivých lokalitách Grafické znázornění vývoje fyzikálně chemických parametrů na 8 lokalitách Brněnské přehrady v průběhu sezóny ph Množství kyslíku rozpuštěného ve vodě Teplota Vodivost Průhlednost vody Kvalitativní a kvantitativní mikroskopické rozbory fytoplanktonu 25 1

3 1. Zadání a cíle studie Na základě smlouvy o dílo podepsané mezi Jihomoravským krajem a Sdružením Flos Aquae (viz usnesení č. 1473/05/R27 Rady Jihomoravského kraje z 27. schůze) byl sledován vývoj společenstev fytoplanktonu na Brněnské přehradě na osmi vybraných lokalitách v období květen září Cílem studie bylo: Monitorovat vývoj společenstev s důrazem na potenciálně toxické druhy cyanobakterií (sinic), které mohou produkcí toxických látek ohrožovat zdraví obyvatel využívajících přehradu ke koupání a jiným rekreačním aktivitám Kvantifikovat množství cyanobakterií a v případě překročení doporučené limitní koncentrace jejich biomasy pro rekreační nádrže ( buněk/ml, 50 ug/ L chlorofylu a) upozornit JMK a KHS Brno, aby bylo možno včas vyhlásit regulační stupeň pro využití nádrže k rekreaci (nedoporučení / zákaz koupání z důvodu překročení povoleného množství toxických cyanobakterií) Definovat trend změn ve vývoji fytoplanktonu oproti minulým sezónám Vypracovat zprávu o vývoji fytoplanktonních společenstev na Brněnské přehradě, které byly sledovány jak pomocí klasických mikroskopických, tak i moderních flurescenčních metod. 2

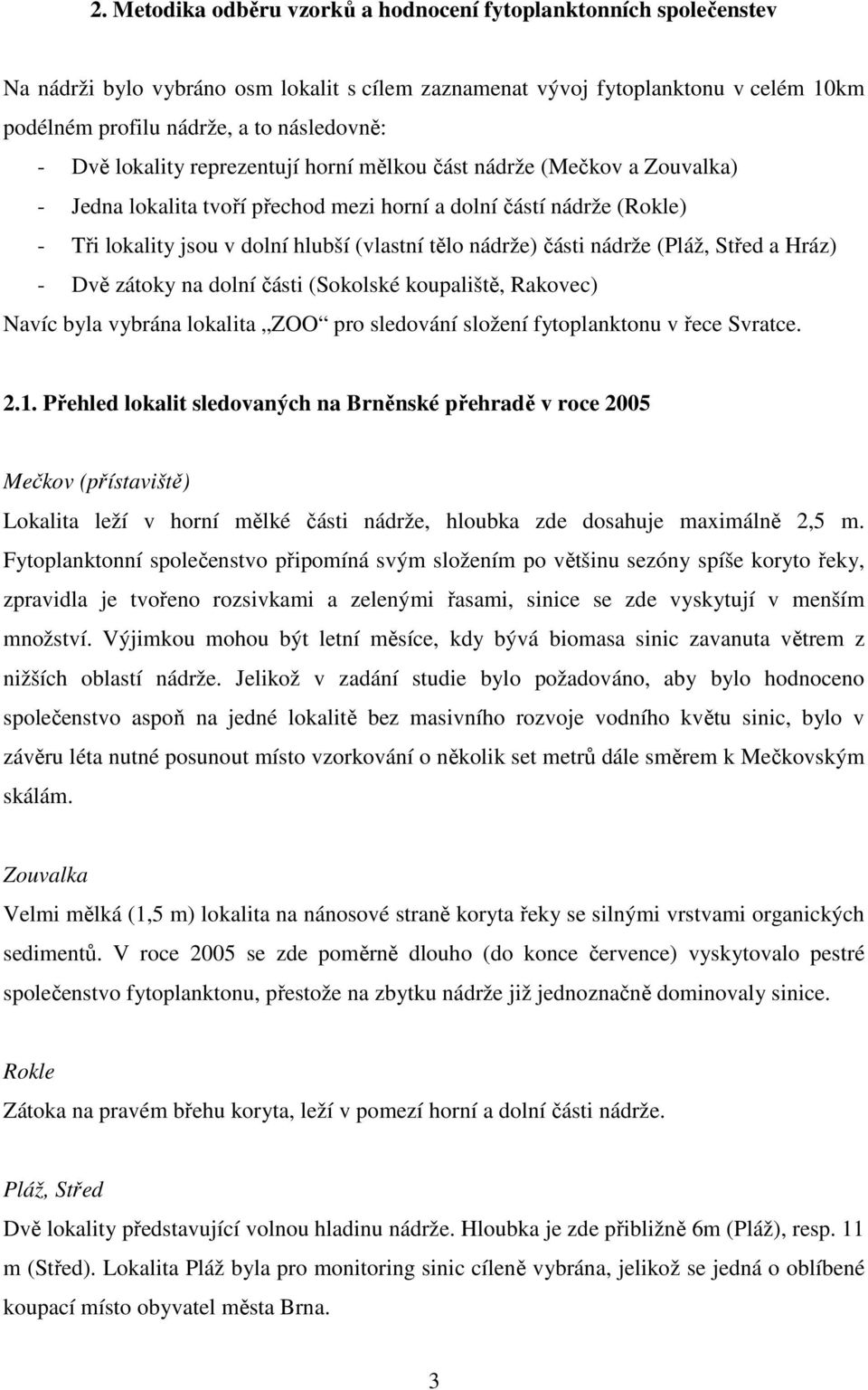

4 2. Metodika odběru vzorků a hodnocení fytoplanktonních společenstev Na nádrži bylo vybráno osm lokalit s cílem zaznamenat vývoj fytoplanktonu v celém 10km podélném profilu nádrže, a to následovně: - Dvě lokality reprezentují horní mělkou část nádrže (Mečkov a Zouvalka) - Jedna lokalita tvoří přechod mezi horní a dolní částí nádrže (Rokle) - Tři lokality jsou v dolní hlubší (vlastní tělo nádrže) části nádrže (Pláž, Střed a Hráz) - Dvě zátoky na dolní části (Sokolské koupaliště, Rakovec) Navíc byla vybrána lokalita ZOO pro sledování složení fytoplanktonu v řece Svratce Přehled lokalit sledovaných na Brněnské přehradě v roce 2005 Mečkov (přístaviště) Lokalita leží v horní mělké části nádrže, hloubka zde dosahuje maximálně 2,5 m. Fytoplanktonní společenstvo připomíná svým složením po většinu sezóny spíše koryto řeky, zpravidla je tvořeno rozsivkami a zelenými řasami, sinice se zde vyskytují v menším množství. Výjimkou mohou být letní měsíce, kdy bývá biomasa sinic zavanuta větrem z nižších oblastí nádrže. Jelikož v zadání studie bylo požadováno, aby bylo hodnoceno společenstvo aspoň na jedné lokalitě bez masivního rozvoje vodního květu sinic, bylo v závěru léta nutné posunout místo vzorkování o několik set metrů dále směrem k Mečkovským skálám. Zouvalka Velmi mělká (1,5 m) lokalita na nánosové straně koryta řeky se silnými vrstvami organických sedimentů. V roce 2005 se zde poměrně dlouho (do konce července) vyskytovalo pestré společenstvo fytoplanktonu, přestože na zbytku nádrže již jednoznačně dominovaly sinice. Rokle Zátoka na pravém břehu koryta, leží v pomezí horní a dolní části nádrže. Pláž, Střed Dvě lokality představující volnou hladinu nádrže. Hloubka je zde přibližně 6m (Pláž), resp. 11 m (Střed). Lokalita Pláž byla pro monitoring sinic cíleně vybrána, jelikož se jedná o oblíbené koupací místo obyvatel města Brna. 3

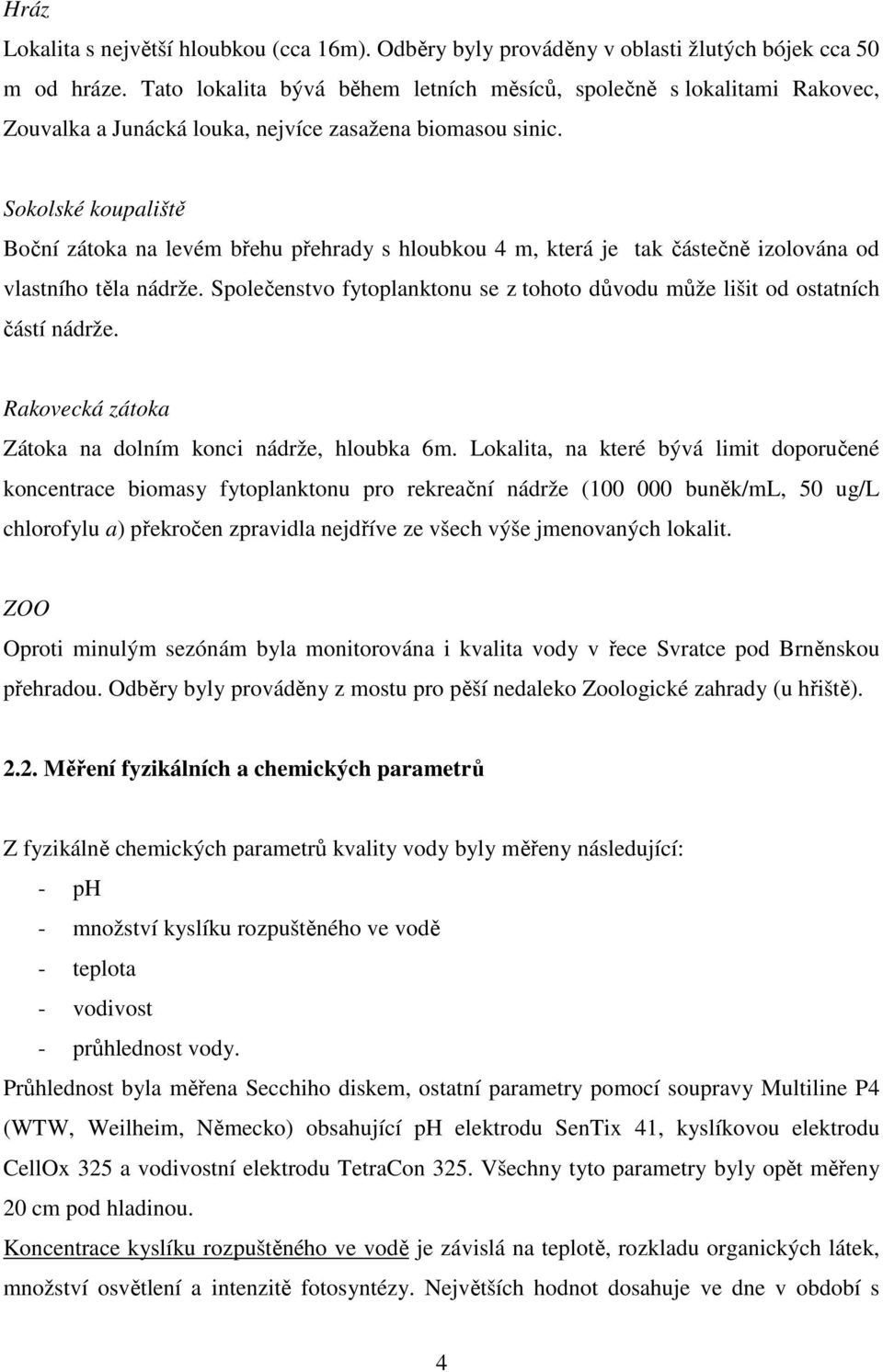

5 Hráz Lokalita s největší hloubkou (cca 16m). Odběry byly prováděny v oblasti žlutých bójek cca 50 m od hráze. Tato lokalita bývá během letních měsíců, společně s lokalitami Rakovec, Zouvalka a Junácká louka, nejvíce zasažena biomasou sinic. Sokolské koupaliště Boční zátoka na levém břehu přehrady s hloubkou 4 m, která je tak částečně izolována od vlastního těla nádrže. Společenstvo fytoplanktonu se z tohoto důvodu může lišit od ostatních částí nádrže. Rakovecká zátoka Zátoka na dolním konci nádrže, hloubka 6m. Lokalita, na které bývá limit doporučené koncentrace biomasy fytoplanktonu pro rekreační nádrže ( buněk/ml, 50 ug/l chlorofylu a) překročen zpravidla nejdříve ze všech výše jmenovaných lokalit. ZOO Oproti minulým sezónám byla monitorována i kvalita vody v řece Svratce pod Brněnskou přehradou. Odběry byly prováděny z mostu pro pěší nedaleko Zoologické zahrady (u hřiště) Měření fyzikálních a chemických parametrů Z fyzikálně chemických parametrů kvality vody byly měřeny následující: - ph - množství kyslíku rozpuštěného ve vodě - teplota - vodivost - průhlednost vody. Průhlednost byla měřena Secchiho diskem, ostatní parametry pomocí soupravy Multiline P4 (WTW, Weilheim, Německo) obsahující ph elektrodu SenTix 41, kyslíkovou elektrodu CellOx 325 a vodivostní elektrodu TetraCon 325. Všechny tyto parametry byly opět měřeny 20 cm pod hladinou. Koncentrace kyslíku rozpuštěného ve vodě je závislá na teplotě, rozkladu organických látek, množství osvětlení a intenzitě fotosyntézy. Největších hodnot dosahuje ve dne v období s 4

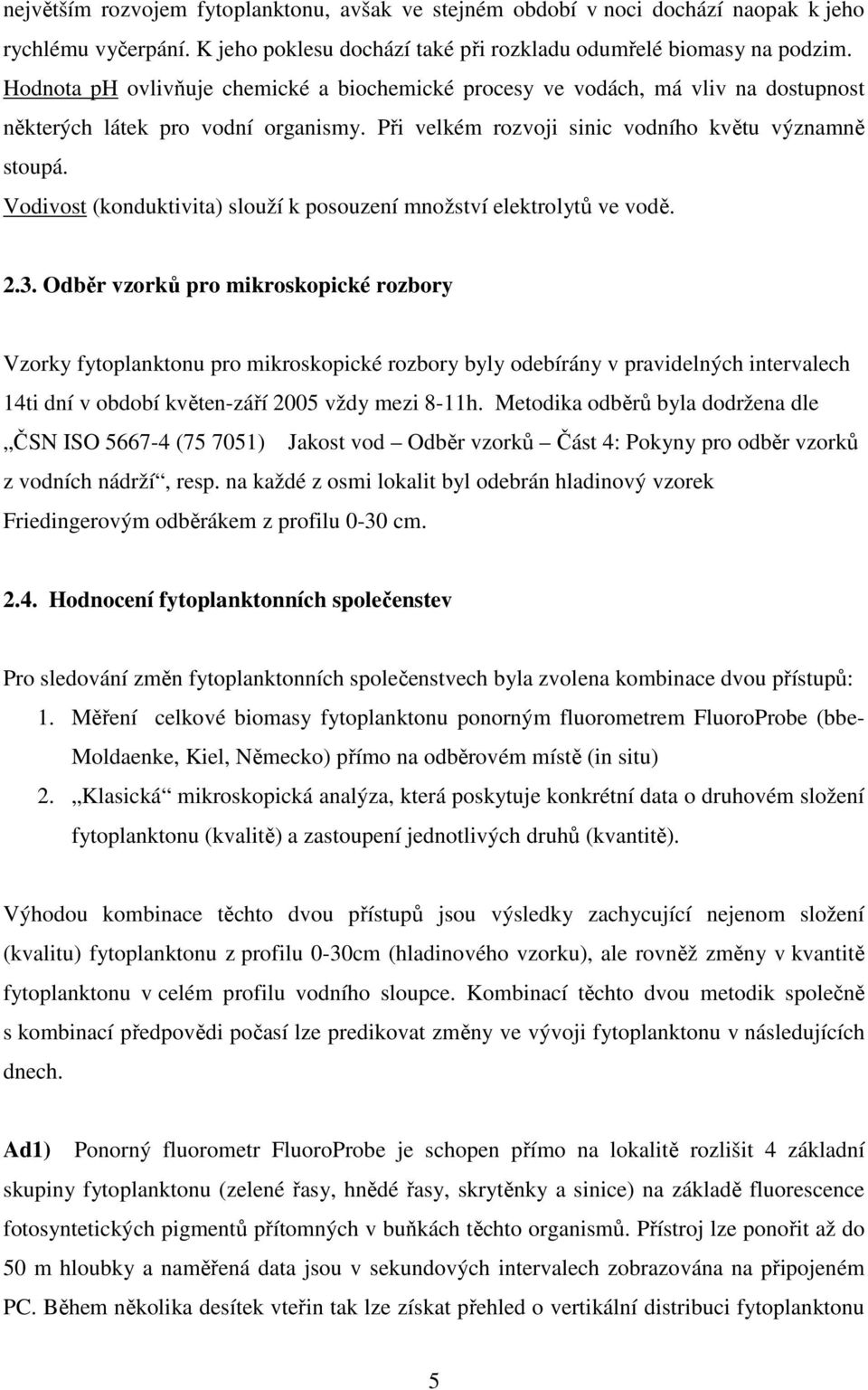

6 největším rozvojem fytoplanktonu, avšak ve stejném období v noci dochází naopak k jeho rychlému vyčerpání. K jeho poklesu dochází také při rozkladu odumřelé biomasy na podzim. Hodnota ph ovlivňuje chemické a biochemické procesy ve vodách, má vliv na dostupnost některých látek pro vodní organismy. Při velkém rozvoji sinic vodního květu významně stoupá. Vodivost (konduktivita) slouží k posouzení množství elektrolytů ve vodě Odběr vzorků pro mikroskopické rozbory Vzorky fytoplanktonu pro mikroskopické rozbory byly odebírány v pravidelných intervalech 14ti dní v období květen-září 2005 vždy mezi 8-11h. Metodika odběrů byla dodržena dle ČSN ISO ( ) Jakost vod Odběr vzorků Část 4: Pokyny pro odběr vzorků z vodních nádrží, resp. na každé z osmi lokalit byl odebrán hladinový vzorek Friedingerovým odběrákem z profilu 0-30 cm Hodnocení fytoplanktonních společenstev Pro sledování změn fytoplanktonních společenstvech byla zvolena kombinace dvou přístupů: 1. Měření celkové biomasy fytoplanktonu ponorným fluorometrem FluoroProbe (bbe- Moldaenke, Kiel, Německo) přímo na odběrovém místě (in situ) 2. Klasická mikroskopická analýza, která poskytuje konkrétní data o druhovém složení fytoplanktonu (kvalitě) a zastoupení jednotlivých druhů (kvantitě). Výhodou kombinace těchto dvou přístupů jsou výsledky zachycující nejenom složení (kvalitu) fytoplanktonu z profilu 0-30cm (hladinového vzorku), ale rovněž změny v kvantitě fytoplanktonu v celém profilu vodního sloupce. Kombinací těchto dvou metodik společně s kombinací předpovědi počasí lze predikovat změny ve vývoji fytoplanktonu v následujících dnech. Ad1) Ponorný fluorometr FluoroProbe je schopen přímo na lokalitě rozlišit 4 základní skupiny fytoplanktonu (zelené řasy, hnědé řasy, skrytěnky a sinice) na základě fluorescence fotosyntetických pigmentů přítomných v buňkách těchto organismů. Přístroj lze ponořit až do 50 m hloubky a naměřená data jsou v sekundových intervalech zobrazována na připojeném PC. Během několika desítek vteřin tak lze získat přehled o vertikální distribuci fytoplanktonu 5

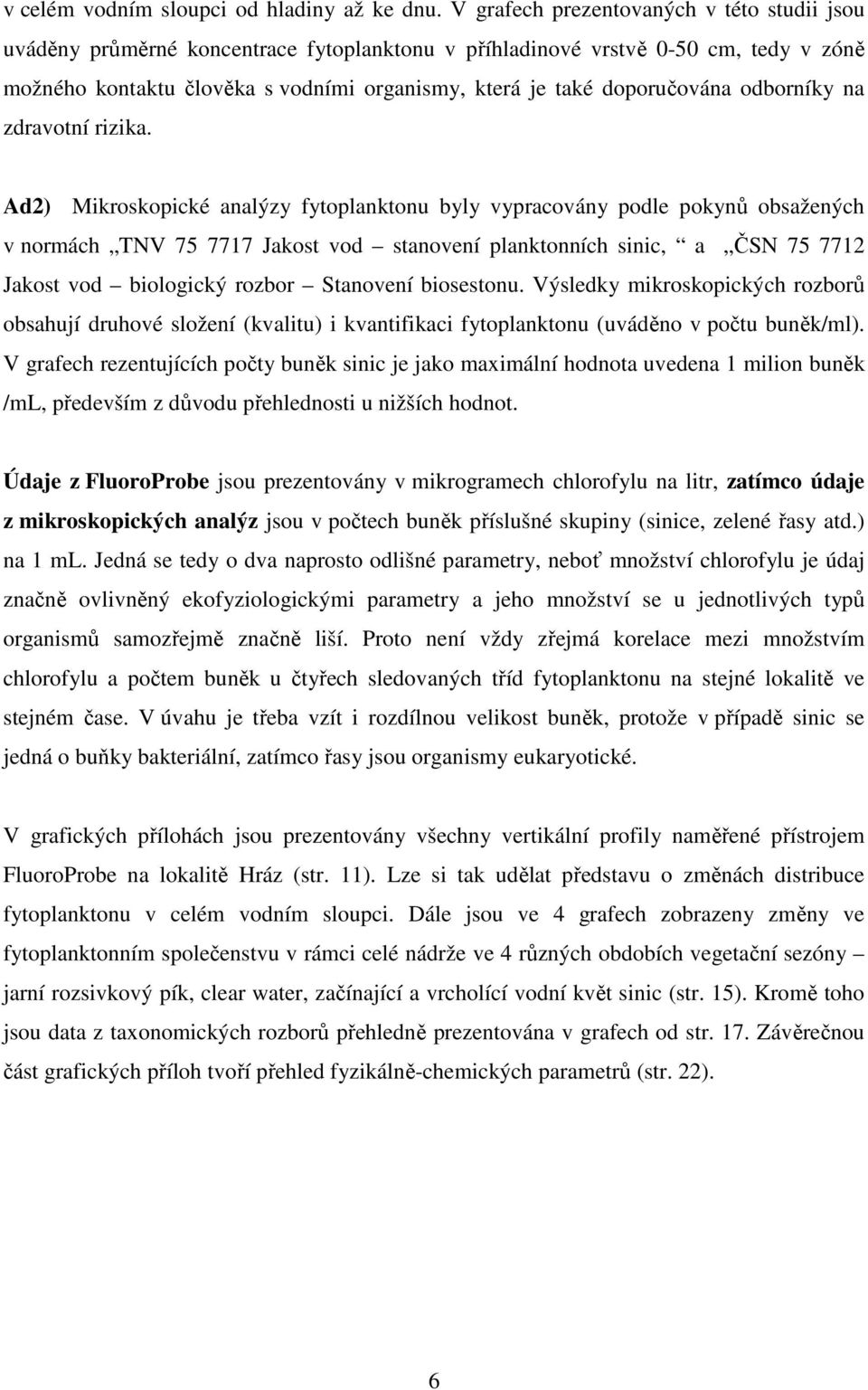

7 v celém vodním sloupci od hladiny až ke dnu. V grafech prezentovaných v této studii jsou uváděny průměrné koncentrace fytoplanktonu v příhladinové vrstvě 0-50 cm, tedy v zóně možného kontaktu člověka s vodními organismy, která je také doporučována odborníky na zdravotní rizika. Ad2) Mikroskopické analýzy fytoplanktonu byly vypracovány podle pokynů obsažených v normách TNV Jakost vod stanovení planktonních sinic, a ČSN Jakost vod biologický rozbor Stanovení biosestonu. Výsledky mikroskopických rozborů obsahují druhové složení (kvalitu) i kvantifikaci fytoplanktonu (uváděno v počtu buněk/ml). V grafech rezentujících počty buněk sinic je jako maximální hodnota uvedena 1 milion buněk /ml, především z důvodu přehlednosti u nižších hodnot. Údaje z FluoroProbe jsou prezentovány v mikrogramech chlorofylu na litr, zatímco údaje z mikroskopických analýz jsou v počtech buněk příslušné skupiny (sinice, zelené řasy atd.) na 1 ml. Jedná se tedy o dva naprosto odlišné parametry, neboť množství chlorofylu je údaj značně ovlivněný ekofyziologickými parametry a jeho množství se u jednotlivých typů organismů samozřejmě značně liší. Proto není vždy zřejmá korelace mezi množstvím chlorofylu a počtem buněk u čtyřech sledovaných tříd fytoplanktonu na stejné lokalitě ve stejném čase. V úvahu je třeba vzít i rozdílnou velikost buněk, protože v případě sinic se jedná o buňky bakteriální, zatímco řasy jsou organismy eukaryotické. V grafických přílohách jsou prezentovány všechny vertikální profily naměřené přístrojem FluoroProbe na lokalitě Hráz (str. 11). Lze si tak udělat představu o změnách distribuce fytoplanktonu v celém vodním sloupci. Dále jsou ve 4 grafech zobrazeny změny ve fytoplanktonním společenstvu v rámci celé nádrže ve 4 různých obdobích vegetační sezóny jarní rozsivkový pík, clear water, začínající a vrcholící vodní květ sinic (str. 15). Kromě toho jsou data z taxonomických rozborů přehledně prezentována v grafech od str. 17. Závěrečnou část grafických příloh tvoří přehled fyzikálně-chemických parametrů (str. 22). 6

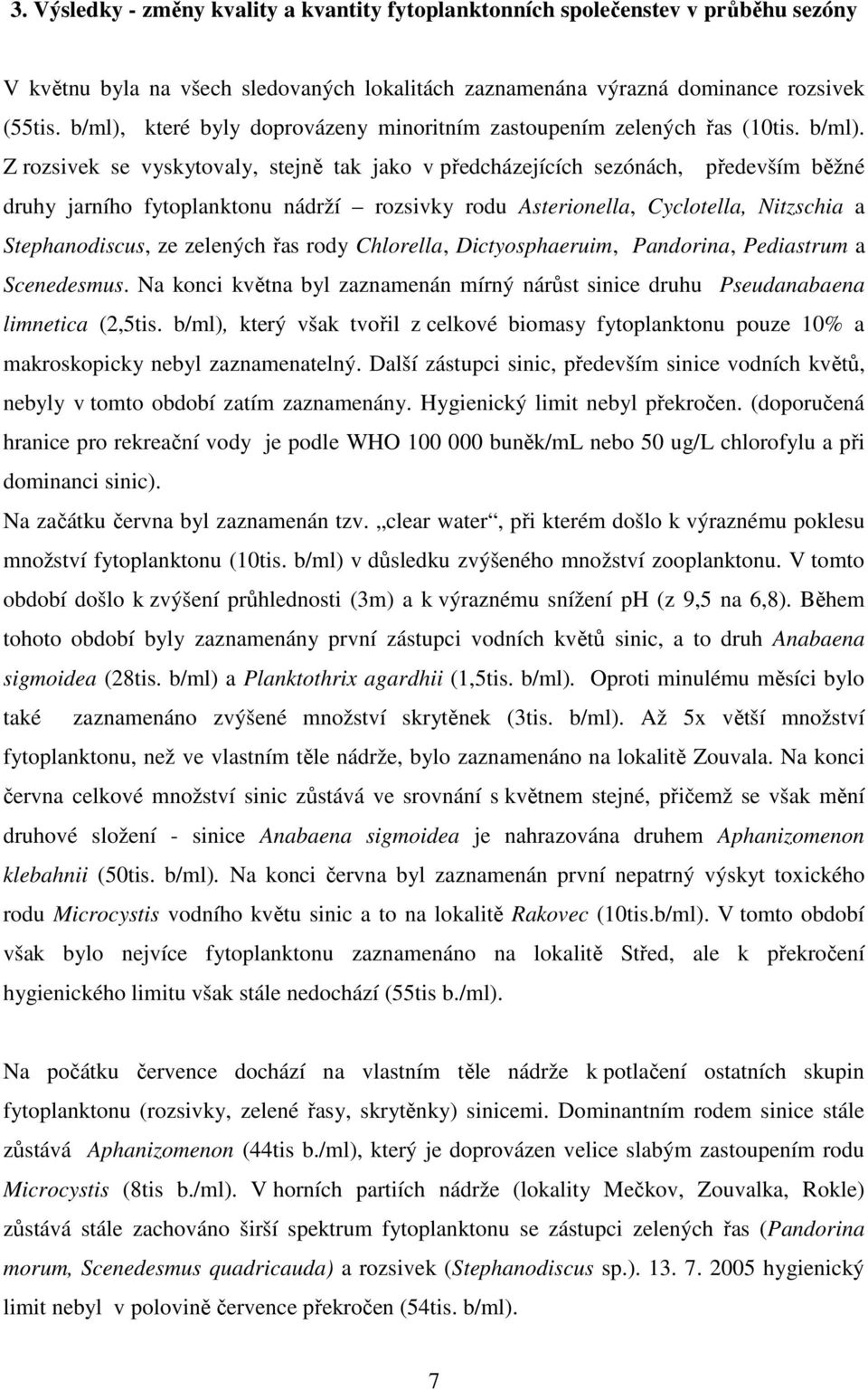

8 3. Výsledky - změny kvality a kvantity fytoplanktonních společenstev v průběhu sezóny V květnu byla na všech sledovaných lokalitách zaznamenána výrazná dominance rozsivek (55tis. b/ml), které byly doprovázeny minoritním zastoupením zelených řas (10tis. b/ml). Z rozsivek se vyskytovaly, stejně tak jako v předcházejících sezónách, především běžné druhy jarního fytoplanktonu nádrží rozsivky rodu Asterionella, Cyclotella, Nitzschia a Stephanodiscus, ze zelených řas rody Chlorella, Dictyosphaeruim, Pandorina, Pediastrum a Scenedesmus. Na konci května byl zaznamenán mírný nárůst sinice druhu Pseudanabaena limnetica (2,5tis. b/ml), který však tvořil z celkové biomasy fytoplanktonu pouze 10% a makroskopicky nebyl zaznamenatelný. Další zástupci sinic, především sinice vodních květů, nebyly v tomto období zatím zaznamenány. Hygienický limit nebyl překročen. (doporučená hranice pro rekreační vody je podle WHO buněk/ml nebo 50 ug/l chlorofylu a při dominanci sinic). Na začátku června byl zaznamenán tzv. clear water, při kterém došlo k výraznému poklesu množství fytoplanktonu (10tis. b/ml) v důsledku zvýšeného množství zooplanktonu. V tomto období došlo k zvýšení průhlednosti (3m) a k výraznému snížení ph (z 9,5 na 6,8). Během tohoto období byly zaznamenány první zástupci vodních květů sinic, a to druh Anabaena sigmoidea (28tis. b/ml) a Planktothrix agardhii (1,5tis. b/ml). Oproti minulému měsíci bylo také zaznamenáno zvýšené množství skrytěnek (3tis. b/ml). Až 5x větší množství fytoplanktonu, než ve vlastním těle nádrže, bylo zaznamenáno na lokalitě Zouvala. Na konci června celkové množství sinic zůstává ve srovnání s květnem stejné, přičemž se však mění druhové složení - sinice Anabaena sigmoidea je nahrazována druhem Aphanizomenon klebahnii (50tis. b/ml). Na konci června byl zaznamenán první nepatrný výskyt toxického rodu Microcystis vodního květu sinic a to na lokalitě Rakovec (10tis.b/ml). V tomto období však bylo nejvíce fytoplanktonu zaznamenáno na lokalitě Střed, ale k překročení hygienického limitu však stále nedochází (55tis b./ml). Na počátku července dochází na vlastním těle nádrže k potlačení ostatních skupin fytoplanktonu (rozsivky, zelené řasy, skrytěnky) sinicemi. Dominantním rodem sinice stále zůstává Aphanizomenon (44tis b./ml), který je doprovázen velice slabým zastoupením rodu Microcystis (8tis b./ml). V horních partiích nádrže (lokality Mečkov, Zouvalka, Rokle) zůstává stále zachováno širší spektrum fytoplanktonu se zástupci zelených řas (Pandorina morum, Scenedesmus quadricauda) a rozsivek (Stephanodiscus sp.) hygienický limit nebyl v polovině července překročen (54tis. b/ml). 7

9 První překročení hygienického limitu v sezóně 2005 bylo zaznamenáno až se zvýšením teplot při vzorkování dne , kdy byl hygienický limit překročen téměř na všech a zcela na všech sledovaných lokalitách. Největší zastoupení fytoplanktonu bylo zaznamenáno na lokalitě Rakovec, kdy dochází k výraznému navýšení buněk/ml na 900tis., přičemž na ostatních lokalitách bylo zaznamenáno pouze 200tis. b/ml, což může být dáno koncentrací biomasy větrem. Na konci července dochází již k úplné dominanci sinic, přičemž dominantními druhy jsou Aphanizomenon klebahnii a Microcystis aeruginosa (příp. ichtyoblabe). Na počátku srpna byl dominantním zástupcem sinic stále druh Apahnizomenon klebahnni, který byl v předchozím letech na Brněnské přehradě zaznamenán pouze v jarním období. Teprve až na sklonku srpna byl druh Aphanizomenon klebahnii potlačen zástupci rodu Microcystis (M. ichtyoblabe, M. aeruginosa). Na začátku září zůstává hygienický limit byl stále překročen na všech lokalitách, nebyl zaznamenán výrazný pokles biomasy sinic jako v předchozí sezóně. Hlavní dominantou fytoplanktonu zůstává stále sinice, a to druhy Microcystis wesenbergii a M. aeruginosa. V rámci obou zářijových odběrů byly shledány pouze přesuny biomasy sinic v rámci těla nádrže (viz změny na lokalitách Pláž a Střed). 8

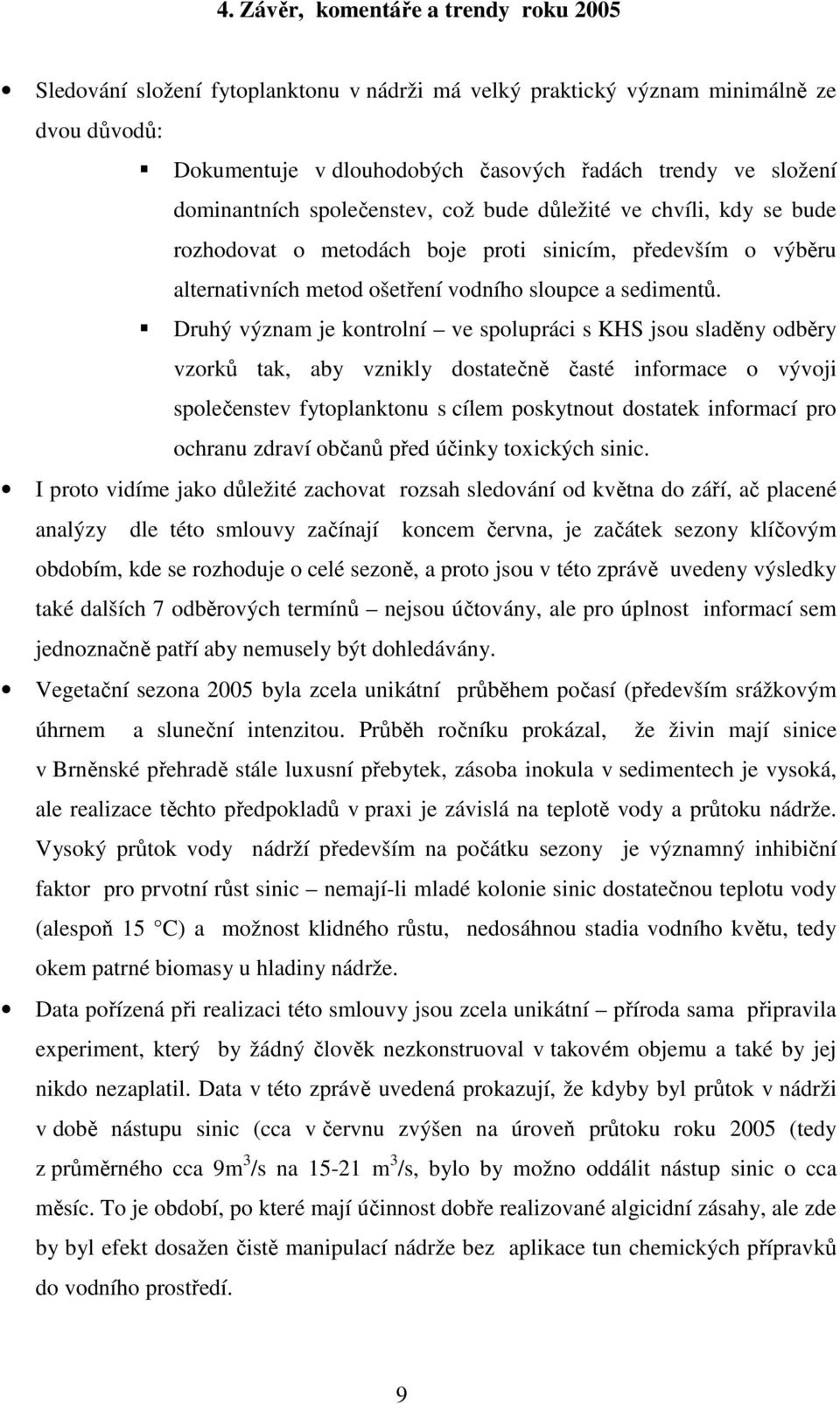

10 4. Závěr, komentáře a trendy roku 2005 Sledování složení fytoplanktonu v nádrži má velký praktický význam minimálně ze dvou důvodů: Dokumentuje v dlouhodobých časových řadách trendy ve složení dominantních společenstev, což bude důležité ve chvíli, kdy se bude rozhodovat o metodách boje proti sinicím, především o výběru alternativních metod ošetření vodního sloupce a sedimentů. Druhý význam je kontrolní ve spolupráci s KHS jsou sladěny odběry vzorků tak, aby vznikly dostatečně časté informace o vývoji společenstev fytoplanktonu s cílem poskytnout dostatek informací pro ochranu zdraví občanů před účinky toxických sinic. I proto vidíme jako důležité zachovat rozsah sledování od května do září, ač placené analýzy dle této smlouvy začínají koncem června, je začátek sezony klíčovým obdobím, kde se rozhoduje o celé sezoně, a proto jsou v této zprávě uvedeny výsledky také dalších 7 odběrových termínů nejsou účtovány, ale pro úplnost informací sem jednoznačně patří aby nemusely být dohledávány. Vegetační sezona 2005 byla zcela unikátní průběhem počasí (především srážkovým úhrnem a sluneční intenzitou. Průběh ročníku prokázal, že živin mají sinice v Brněnské přehradě stále luxusní přebytek, zásoba inokula v sedimentech je vysoká, ale realizace těchto předpokladů v praxi je závislá na teplotě vody a průtoku nádrže. Vysoký průtok vody nádrží především na počátku sezony je významný inhibiční faktor pro prvotní růst sinic nemají-li mladé kolonie sinic dostatečnou teplotu vody (alespoň 15 C) a možnost klidného růstu, nedosáhnou stadia vodního květu, tedy okem patrné biomasy u hladiny nádrže. Data pořízená při realizaci této smlouvy jsou zcela unikátní příroda sama připravila experiment, který by žádný člověk nezkonstruoval v takovém objemu a také by jej nikdo nezaplatil. Data v této zprávě uvedená prokazují, že kdyby byl průtok v nádrži v době nástupu sinic (cca v červnu zvýšen na úroveň průtoku roku 2005 (tedy z průměrného cca 9m 3 /s na m 3 /s, bylo by možno oddálit nástup sinic o cca měsíc. To je období, po které mají účinnost dobře realizované algicidní zásahy, ale zde by byl efekt dosažen čistě manipulací nádrže bez aplikace tun chemických přípravků do vodního prostředí. 9

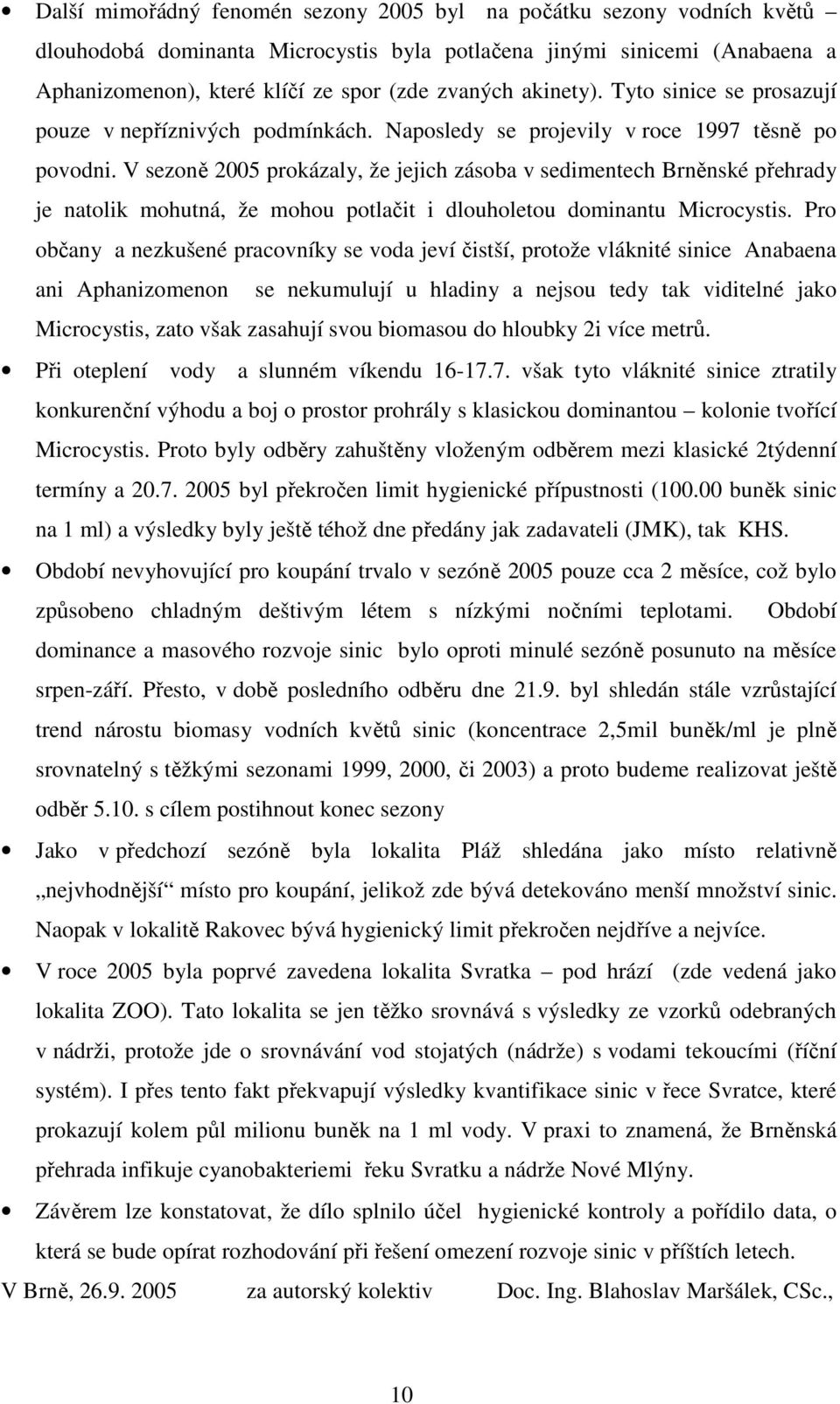

11 Další mimořádný fenomén sezony 2005 byl na počátku sezony vodních květů dlouhodobá dominanta Microcystis byla potlačena jinými sinicemi (Anabaena a Aphanizomenon), které klíčí ze spor (zde zvaných akinety). Tyto sinice se prosazují pouze v nepříznivých podmínkách. Naposledy se projevily v roce 1997 těsně po povodni. V sezoně 2005 prokázaly, že jejich zásoba v sedimentech Brněnské přehrady je natolik mohutná, že mohou potlačit i dlouholetou dominantu Microcystis. Pro občany a nezkušené pracovníky se voda jeví čistší, protože vláknité sinice Anabaena ani Aphanizomenon se nekumulují u hladiny a nejsou tedy tak viditelné jako Microcystis, zato však zasahují svou biomasou do hloubky 2i více metrů. Při oteplení vody a slunném víkendu však tyto vláknité sinice ztratily konkurenční výhodu a boj o prostor prohrály s klasickou dominantou kolonie tvořící Microcystis. Proto byly odběry zahuštěny vloženým odběrem mezi klasické 2týdenní termíny a byl překročen limit hygienické přípustnosti ( buněk sinic na 1 ml) a výsledky byly ještě téhož dne předány jak zadavateli (JMK), tak KHS. Období nevyhovující pro koupání trvalo v sezóně 2005 pouze cca 2 měsíce, což bylo způsobeno chladným deštivým létem s nízkými nočními teplotami. Období dominance a masového rozvoje sinic bylo oproti minulé sezóně posunuto na měsíce srpen-září. Přesto, v době posledního odběru dne byl shledán stále vzrůstající trend nárostu biomasy vodních květů sinic (koncentrace 2,5mil buněk/ml je plně srovnatelný s těžkými sezonami 1999, 2000, či 2003) a proto budeme realizovat ještě odběr s cílem postihnout konec sezony Jako v předchozí sezóně byla lokalita Pláž shledána jako místo relativně nejvhodnější místo pro koupání, jelikož zde bývá detekováno menší množství sinic. Naopak v lokalitě Rakovec bývá hygienický limit překročen nejdříve a nejvíce. V roce 2005 byla poprvé zavedena lokalita Svratka pod hrází (zde vedená jako lokalita ZOO). Tato lokalita se jen těžko srovnává s výsledky ze vzorků odebraných v nádrži, protože jde o srovnávání vod stojatých (nádrže) s vodami tekoucími (říční systém). I přes tento fakt překvapují výsledky kvantifikace sinic v řece Svratce, které prokazují kolem půl milionu buněk na 1 ml vody. V praxi to znamená, že Brněnská přehrada infikuje cyanobakteriemi řeku Svratku a nádrže Nové Mlýny. Závěrem lze konstatovat, že dílo splnilo účel hygienické kontroly a pořídilo data, o která se bude opírat rozhodování při řešení omezení rozvoje sinic v příštích letech. V Brně, za autorský kolektiv Doc. Ing. Blahoslav Maršálek, CSc., 10

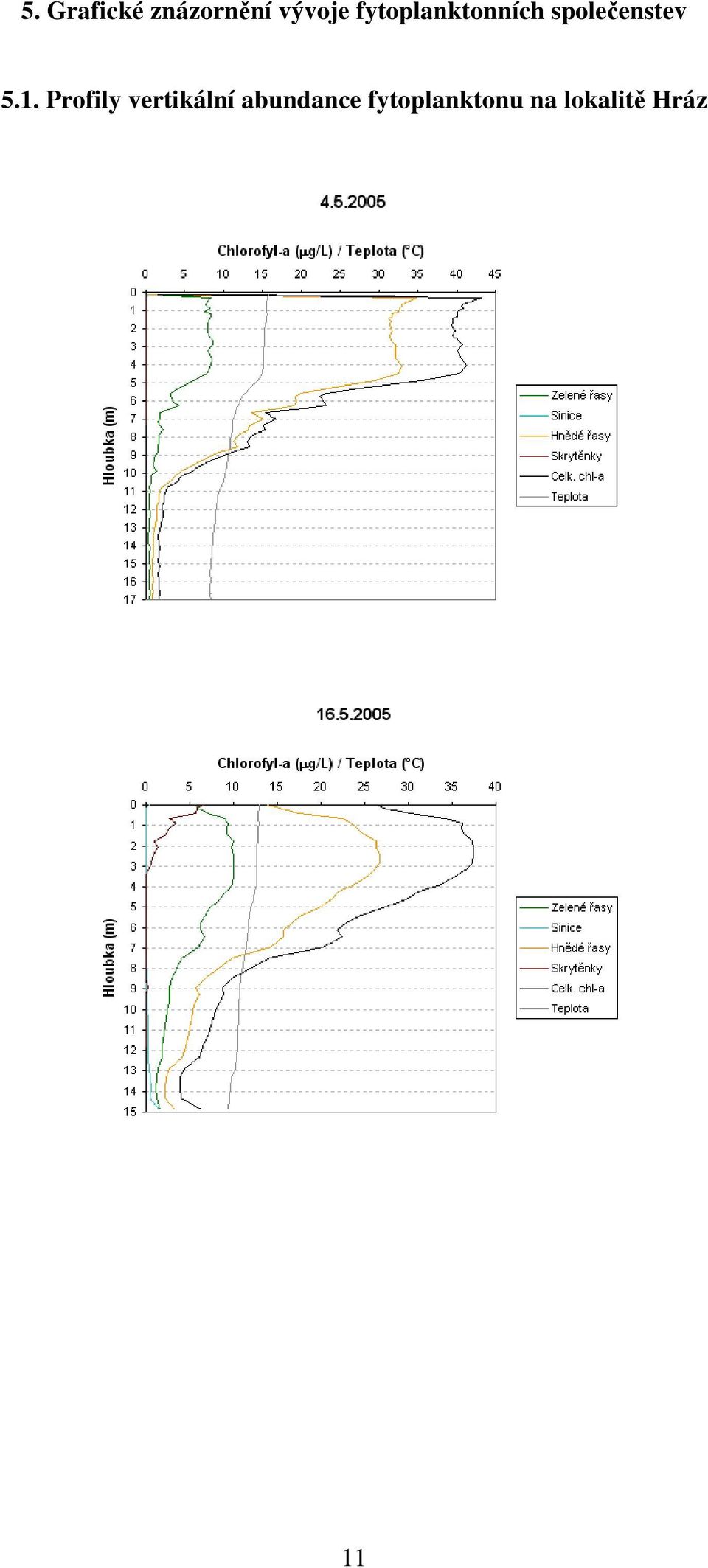

12 5. Grafické znázornění vývoje fytoplanktonních společenstev 5.1. Profily vertikální abundance fytoplanktonu na lokalitě Hráz 11

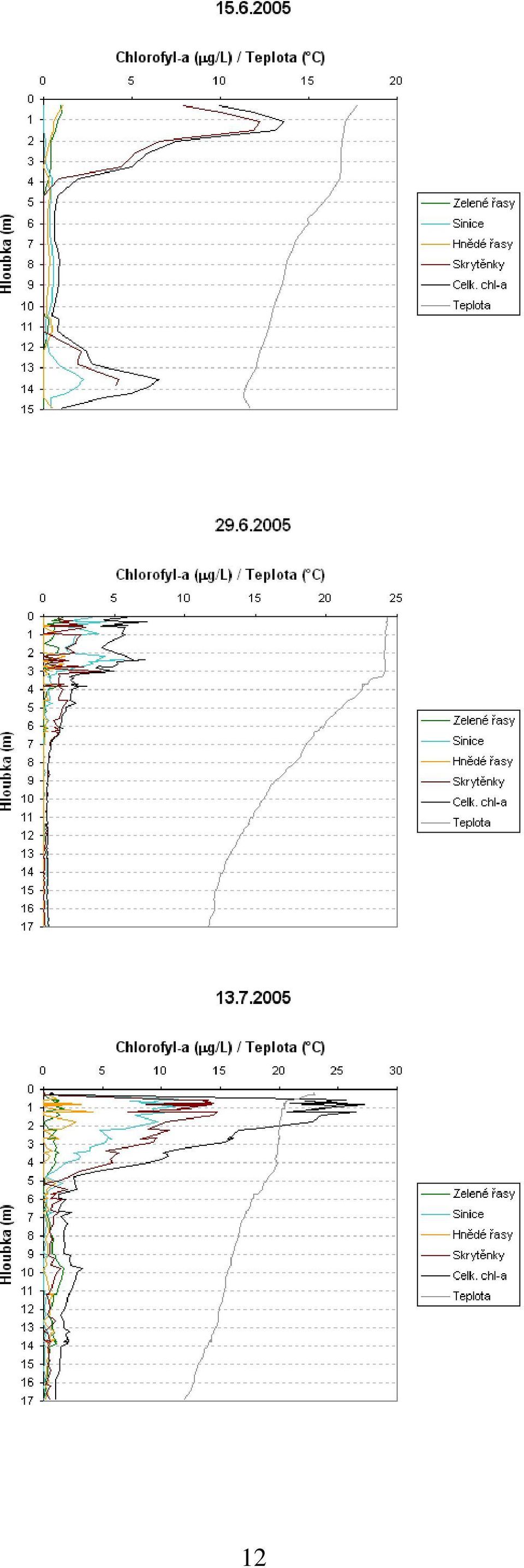

13 12

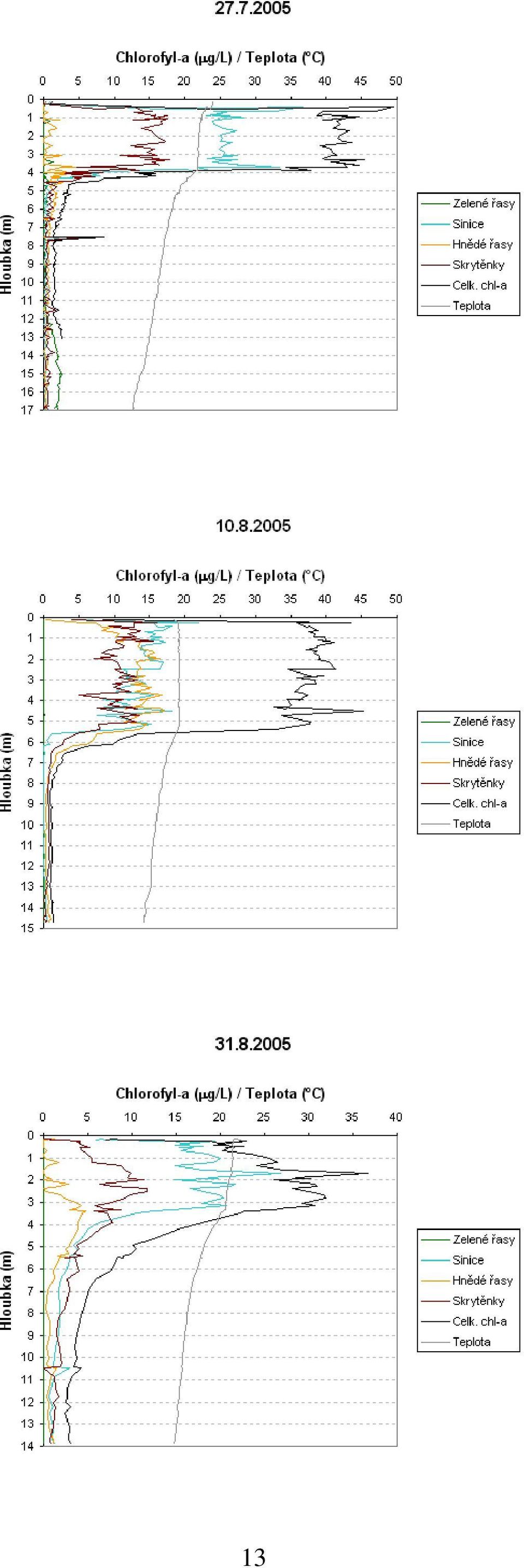

14 13

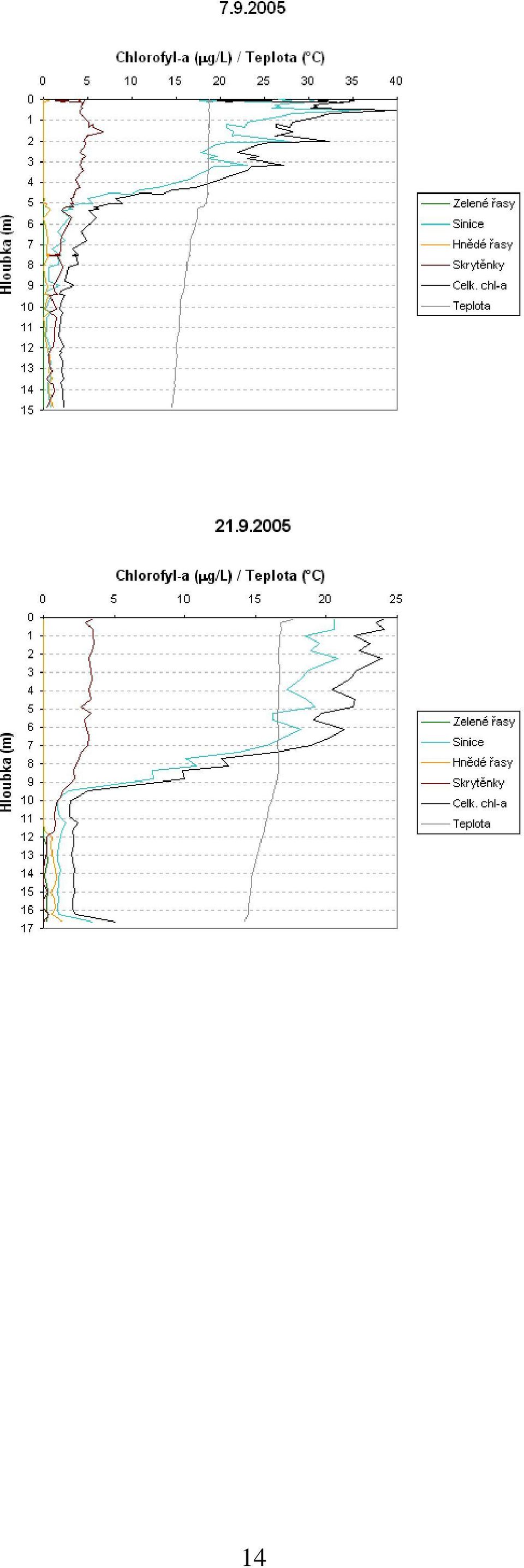

15 14

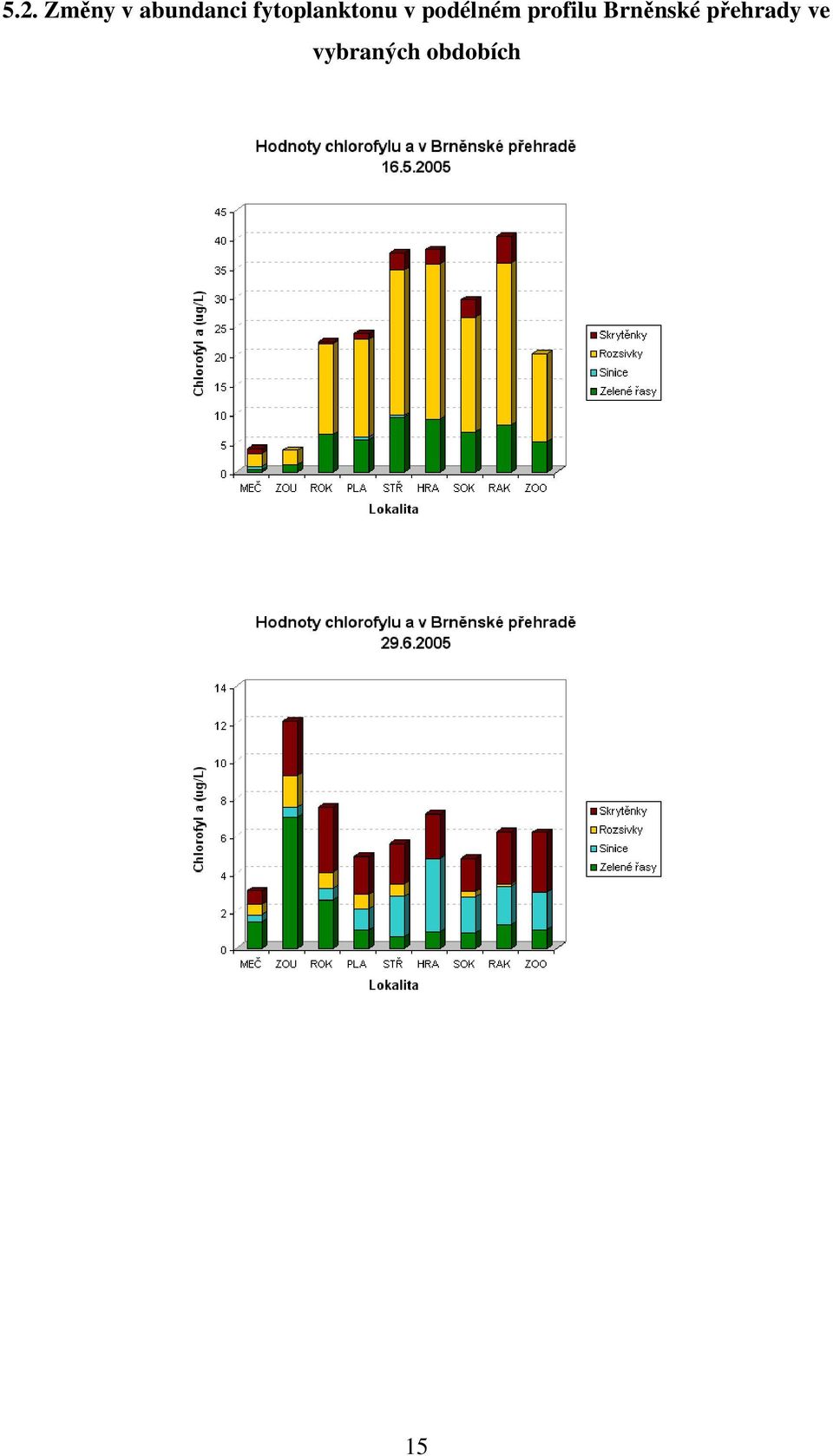

16 5.2. Změny v abundanci fytoplanktonu v podélném profilu Brněnské přehrady ve vybraných obdobích 15

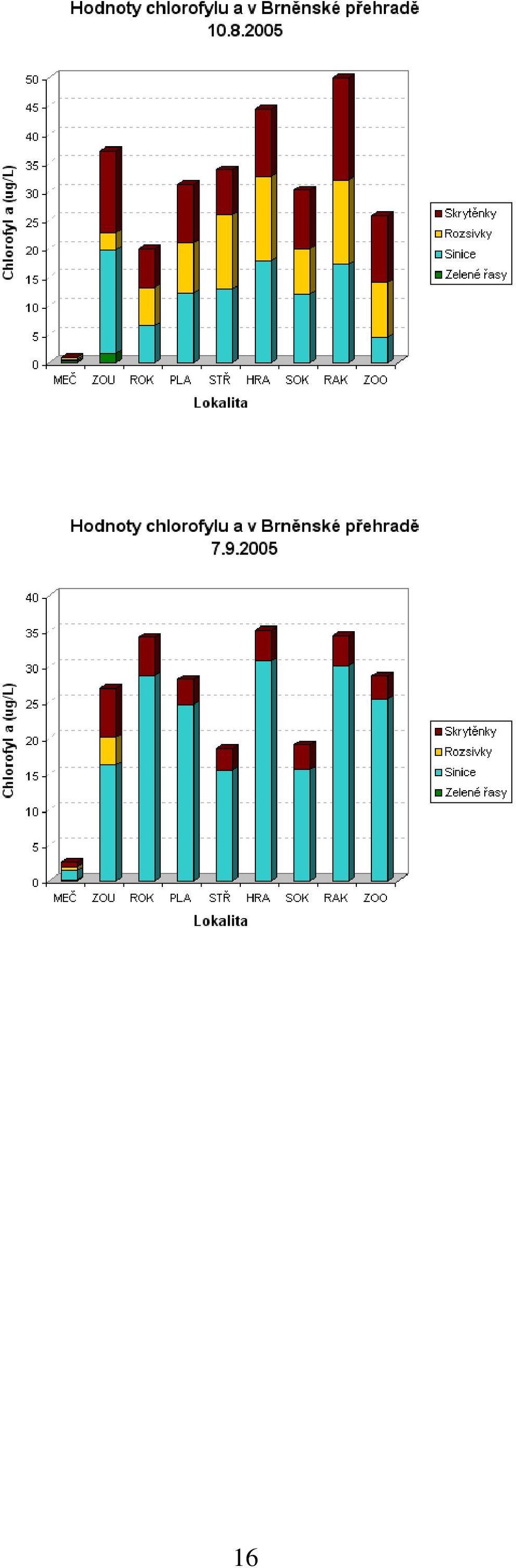

17 16

18 5.3. Počty buněk fytoplanktonu na jednotlivých lokalitách 17

19 18

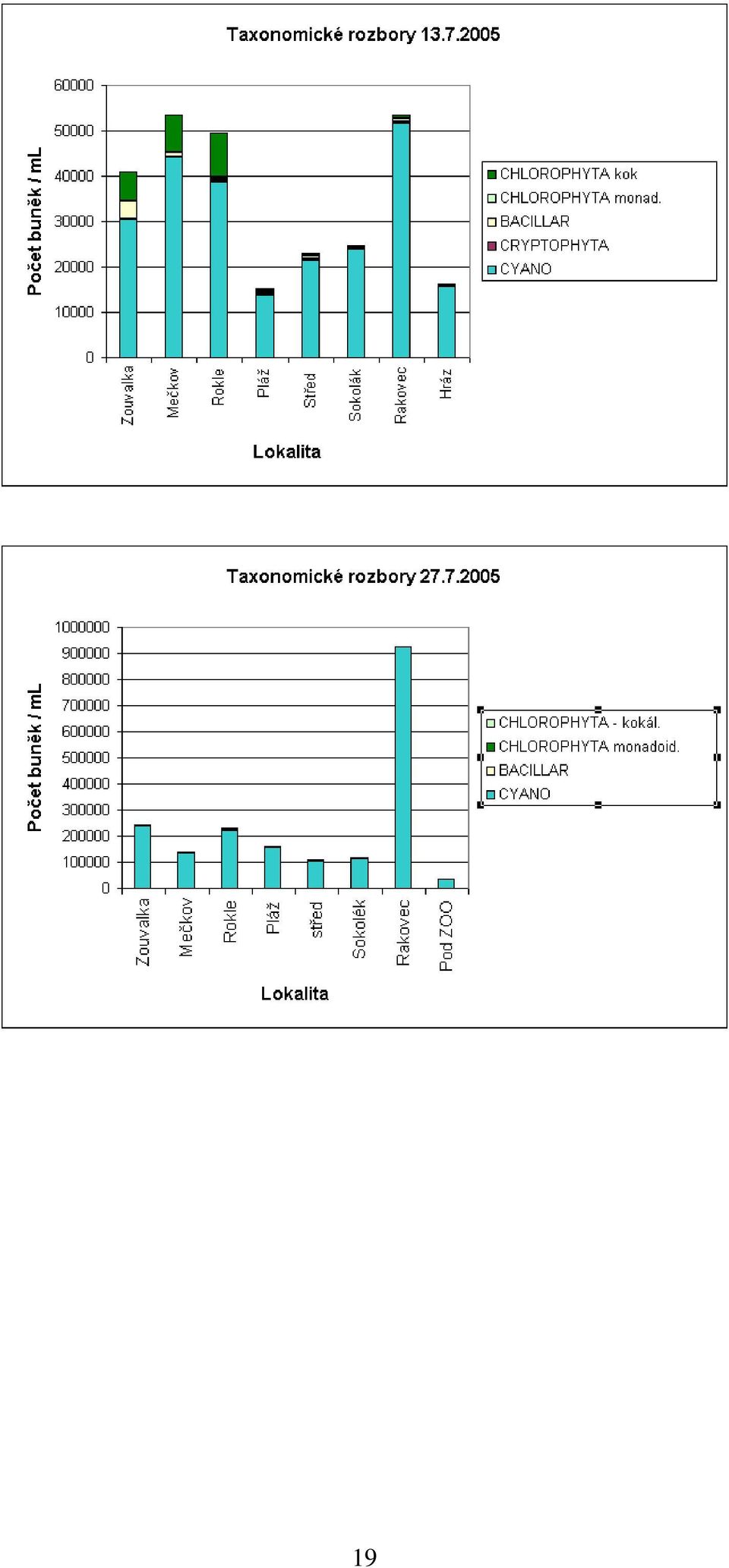

20 19

21 20

22 21

23 6. Grafické znázornění vývoje fyzikálně chemických parametrů na 8 lokalitách Brněnské přehrady v průběhu sezóny ph 6.2. Množství kyslíku rozpuštěného ve vodě 22

24 6.3. Teplota 6.4. Vodivost 23

25 6.5. Průhlednost vody 24

26 7. Kvalitativní a kvantitativní mikroskopické rozbory fytoplanktonu Sokolák Rokle Střed Hráz CYANOBACTERIA Pseudanabaena limnetica CYANOPROKARYOTA CHRYSOPHYCEAE Chrysococcus biporus 40 Kephyrion moniliferum Microglena punctifera 10 CHRYSOPHYCEAE BACILLARIOPHYCEAE Asterionella formosa Aulacoseira ambigua Aulacoseira italica Cyclostephanos dubius Cyclotella menghiniana Diatoma vulgare Epithemia sp. 10 Gomphonema sp Melosira varians 20 Navicula sp Nitzschia acicularis Nitzschia cf. gracilis Nitzschia cf. palea Skeletonema potamos 80 Stephanodiscus hantzschii Stephanodiscus cf. invisitatus Synedra acus Synedra ulna BACILLARIOPHYCEAE XANTHOPHYCEAE Goniochloris mutica XANTHOPHYCEAE CRYPTOPHYCEAE Chroomonas nordstedtii Cryptomonas curvata 10 Cryptomonas sp CRYPTOPHYCEAE DINOPHYCEAE Amphidinium sp. 10 DINOPHYCEAE 10 CHLOROPHYCEAEmonad. Chlamydomonas monadina Chlamydomonas pseudopertusa Chlamydomonas skujae 40 Chlamydomonas sp Chlorogonium minimum Eudorina elegans 20 CHLOROPHYCEAEmonad CHLOROPHYCEAE kok. Actinastrum hantzschii Ankistrodesmus gracilis Chlorella sp Coelastrum astroideum

27 Coelastrum microporum Coenococcus planctonicus 2560 Crocigeniella apiculata 20 Dichotomococcus curvatus Dictyosphaerium chlorelloides 640 Dictyosphaerium ehrenbergianum Dictyosphaerium pulchellum Dictyosphaerium subsolitarium Didymocystis inconspicua Didymocystis planctonica 320 Didymogenes palatina 160 Golenkinia radiata Granulocystis helenae 10 Hyaloraphidium contortum 40 Kirchneriella irregularis v.spiralis 40 Kirchneriella lunaria 40 Kirchneriella subcapitata Lagerheimia genevensis Lagerheimia marssonii 10 Lagerheimia wratislaviensis 10 Micractinium pusillum Monoraphidium arcuatum Monoraphidium contortum Monoraphidium minutum 120 Nephrochlamys willeana Oocystis lacustris Oocystis marssonii 40 Oocystis parva Pediastrum boryanum Pediastrum duplex Scenedesmus acuminatus Scenedesmus abundans Scenedesmus denticulatus 80 Scenedesmus quadricauda Schroederia setigera 40 Tetraedron caudatum Tetraedron incus 40 Tetraedron platyisthmum Tetrastrum elegans 160 Tetrastrum glabrum Tetrastrum staurogeniaeforme 20 CHLOROPHYCEAE kok CONJUGATOPHYCEAE Closterium limneticum 10 CONJUGATOPHYCEAE EUGLENOPHYCEAE Phacus pyrum 10 Trachelomonas dubia 40 Trachelomonas hispida 80 Trachelomonas lefevrii 10 Trachelomonas planctonica 10 Trachelomonas sp. 80 Trachelomonas volvocinopsis EUGLENOPHYCEAE

28 Souhrn za : Sokolák Rokle Střed Hráz CYANO BACILLAR CHLOROmonad CHLOROkok CHRYSOPHYCEAE XANTHOPHYCEAE CRYPTOPHYCEAE DINOPHYCEAE CONJUGATOPHYCEAE EUGLENOPHYCEAE OSTATNÍ

29 Zouvalka Mečkov Rokle Rakovec Sokolák Střed Pláž Hráz CYANOBACTERIA Coelosphaerium kuetzingianum 20 Merismopedia tenusisima 20 Microcystis aeruginosa Microcystis incerta 20 Planktothrix agardhii Pseudanabaena limnetica CYANOPROKARYOTA CHRYSOPHYCEAE Chrysococcus biporus Chrysococcus rufescens 10 Kephyrion moniliferum Microglena punctifera Synura cf.petersenii 20 CHRYSOPHYCEAE BACILLARIOPHYCEAE Asterionella formosa 20 Aulacoseira ambigua Aulacoseira italica Cyclostephanos dubius Cyclotella menghiniana 120 Cymatopleura librilis 10 Cymbella minuta 120 Diatoma elongatum 120 Diatoma vulgare Epithemia sp. Gomphonema sp. Melosira varians 20 Navicula cf. avenacea Navicula cf. grgaria 120 Navicula sp. 10 Nitzschia acicularis Nitzschia cf. gracilis Nitzschia cf. palea Nitzschia tryblionella 10 Skeletonema potamos Stephanodiscus hantzschii Stephanodiscus cf. invisitatus Synedra acus Synedra ulna BACILLARIOPHYCEAE XANTHOPHYCEAE Goniochloris mutica Goniochloris smithii 120 XANTHOPHYCEAE CRYPTOPHYCEAE Chroomonas caudata Chroomonas nordstedtii Cryptomonas curvata Cryptomonas ovata Cryptomonas sp CRYPTOPHYCEAE DINOPHYCEAE 28

30 Amphidinium sp. DINOPHYCEAE CHLOROPHYCEAEmonad. Chlamydomonas monadina 10 Chlamydomonas pseudopertusa Chlamydomonas skujae Chlamydomonas sp Chlorogonium elongatum 10 Chlorogonium minimum 240 Eudorina elegans 20 Pandorina morum 20 Phacotus lenticularis 10 Pteromonas golenkiniana 10 CHLOROPHYCEAEmonad CHLOROPHYCEAE kok. Actinastrum hantzschii Ankistrodesmus gracilis Chlorella sp Coelastrum astroideum Coelastrum microporum Coenococcus planctonicus 20 Crucigeniella apiculata Dichotomococcus curvatus Dictyosphaerium chlorelloides Dictyosphaerium ehrenbergianum Dictyosphaerium granulatum 20 Dictyosphaerium pulchellum Dictyosphaerium subsolitarium Didymocystis inconspicua Didymocystis planctonica Didymogenes palatina Golenkinia radiata Granulocystis helenae Hyaloraphidium contortum Kirchneriella irregularis v.spiralis Kirchneriella lunaria Kirchneriella subcapitata Lagerheimia ciliata 480 Lagerheimia genevensis Lagerheimia marssonii Lagerheimia wratislaviensis 10 Micractinium pusillum Monoraphidium arcuatum Monoraphidium contortum Monoraphidium komarkovae 120 Monoraphidium minutum Nephrochlamys willeana 10 Oocystis lacustris 10 Oocystis marssonii 120 Oocystis parva Pediastrum boryanum Pediastrum duplex Scenedesmus acuminatus Scenedesmus abundans Scenedesmus bicaudatus Scenedesmus denticulatus Scenedesmus disciformis 20 Scenedesmus obliquus

31 Scenedesmus quadricauda Schroederia setigera Selenastrum capricornutum 10 Tetraedron caudatum Tetraedron incus Tetraedron minimum 10 Tetraedron platyisthmum Tetraedron trigonum 10 Tetranephris europaea Tetrastrum elegans 480 Tetrastrum glabrum Tetrastrum staurogeniaeforme Tetrastrum triangulare 10 CHLOROPHYCEAE kok CONJUGATOPHYCEAE Closterium acerosum 10 Closterium limneticum CONJUGATOPHYCEAE EUGLENOPHYCEAE Phacus pyrum Trachelomonas dubia Trachelomonas hispida Trachelomonas lefevrii Trachelomonas planctonica Trachelomonas sp. Trachelomonas volvocina Trachelomonas volvocinopsis 10 EUGLENOPHYCEAE

32 Souhrn za : Zouvalka Mečkov CYANO BACILLAR CHLOROmonad CHLOROkok CHRYSOPHYCEAE XANTHOPHYCEAE CRYPTOPHYCEAE DINOPHYCEAE CONJUGATOPHYCEAE EUGLENOPHYCEAE OSTATNÍ Rokle Rakovec Sokolák Střed Pláž Hráz 31

33 Mečkov Zouvalka Rokle Střed Pláž Sokolák Rakovec Hráz CYANOBACTERIA Anabaena sigmoidea Planktothrix agardhii Pseudanabaena limnetica CYANOPROKARYOTA CHRYSOPHYCEAE Chrysococcus punctiformis 120 Chrysococcus triporus 10 Codonomonas pascheri Kephyrion moniliferum Mallomonas tonsurata 10 CHRYSOPHYCEAE BACILLARIOPHYCEAE Aulacoseira italica 20 Cyclostephanos dubius Navicula sp. 10 Nitzschia acicularis Nitzschia cf. palea Nitzschia sp Stephanodiscus hantzschii Stephanodiscus cf. parvus BACILLARIOPHYCEAE XANTHOPHYCEAE XANTHOPHYCEAE CRYPTOPHYCEAE Cryptomonas curvata Cryptomonas marssonii CRYPTOPHYCEAE DINOPHYCEAE DINOPHYCEAE CHLOROPHYCEAEmonad. Chlamydomonas sp Pandorina morum CHLOROPHYCEAEmonad CHLOROPHYCEAE kok. Ankyra spatulifera Chlorella sp Coelastrum microporum Crucigeniella neglecta 20 Dictyosphaerium subsolitarium 960 Didymocystis planctonica 20 Monoraphidium contortum Nephrochlamys rotunda 480 Nephrochlamys willeana Pediastrum boryanum Planktosphaeria gelatinosa Scenedesmus acuminatus Scenedesmus abundans 20 Scenedesmus bicaudatus 20 Scenedesmus denticulatus 20 Scenedesmus opoliensis 20 Scenedesmus quadricauda

34 Scenedesmus sooi Tetraedron caudatum 10 Tetraedron incus 10 Tetrastrum glabrum Tetrastrum punctatum 10 CHLOROPHYCEAE kok CONJUGATOPHYCEAE CONJUGATOPHYCEAE EUGLENOPHYCEAE EUGLENOPHYCEAE Souhrn za Mečkov Zouvalka CYANO BACILLAR CHLOROmonad CHLOROkok CRYPTO CHRYSOPHYCEAE XANTHOPHYCEAE DINOPHYCEAE CONJUGATOPHYCEAE EUGLENOPHYCEAE OSTATNÍ Rokle Střed Pláž Sokolák Rakovec Hráz 33

35 Mečkov Zouvalka Rokle Střed Pláž Sokolák Rakovec Hráz Anabaena sigmoidea Aphanizomenon klebahnii Microcystis aeruginosa Microcystis ichtyoblabe Pseudanabaena limnetica CYANOPROKARYOTA CHRYSOPHYCEAE Chrysococcus punctiformis Kephyrion boreale 10 Mallomonas cf.acaroides 10 Mallomonas sp. 10 Mallomonas tonsurata 10 CHRYSOPHYCEAE BACILLARIOPHYCEAE Asterionella formosa Aulacoseira granulata Fragilaria crotonensis 20 Stephanodiscus hantzschii Stephanodiscus cf. parvus BACILLARIOPHYCEAE XANTHOPHYCEAE Goniochloris sculpta XANTHOPHYCEAE CRYPTOPHYCEAE Cryptomonas sp CRYPTOPHYCEAE DINOPHYCEAE Peridinium sp DINOPHYCEAE CHLOROPHYCEAEmonad. Chlamydomonas monadina Chlamydomonas sp Eudorina elegans Pandorina morum CHLOROPHYCEAEmonad CHLOROPHYCEAE kok. Ankyra judayi Chlorella sp Coelastrum astroideum Coelastrum microporum Coenocystis subcylindrica 20 Crucigenia tetrapedia 320 Crucigeniella apiculata 20 Didymocystis inconspicua Eutetramorus fottii 20 Monoraphidium contortum Monoraphidium minutum 10 Nephrochlamys rotunda 10 Nephrochlamys willeana Oocystis coronata Oocystis lacustris Oocystis marssonii 20 34

36 Oocystis parva Oocystis solitaria 10 Paradoxia multiseta 10 Pediastrum boryanum Pediastrum duplex Planktosphaeria gelatinosa Scenedesmus acuminatus Scenedesmus abundans Scenedesmus bicaudatus 20 Scenedesmus denticulatus Scenedesmus disciformis 20 Scenedesmus opoliensis Scenedesmus quadricauda Scenedesmus velitaris Schroederia setigera 80 Tetraedron minimum 80 Tetraedron platyisthmum Tetraedron quadratum Tetrastrum glabrum CHLOROPHYCEAE kok CONJUGATOPHYCEAE Staurastrum sp. 10 CONJUGATOPHYCEAE EUGLENOPHYCEAE EUGLENOPHYCEAE

37 Souhrn za : Mečkov Zouvalka CYANO BACILLAR CHLOROmonad CHLOROkok CRYPTO CHRYSOPHYCEAE XANTHOPHYCEAE DINOPHYCEAE CONJUGATOPHYCEAE EUGLENOPHYCEAE OSTATNÍ Rokle Střed Pláž Sokolák Rakovec Hráz 36

38 Zouvalka Mečkov Rokle Pláž Střed Sokolák Rakovec Hráz CYANOPROKARYOTA Microcystis celkem M.wesenbergii + M. aeruginosa M. ichthyoblabe? + Aphanizomenon "klebahnii" Aphanocapsa sp. 700 Planktothrix agardhii Pseudanabaena limnetica Pseudanabaena mucicola DINOPHYTA Massartia sp Peridinium sp CRYPTOPHYTA Chroomonas acuta Cryptomonas cf.ovata Cryptomonas marssonii Cryptomonas rostrata CHRYSIOHYCEAE s.l Mallomonas sp BACILLARIOPHYCEAE centr Aulacosira granulata incl. v. an Aulacosira cs.ambigua Aulacosira muzzanensis Cyclotella meneghiniana Melosira varians Skeletonema potamos Stephanodiscus sp BACILLARIOOPHYCEAE panát Asterionella formosa Cocconeis placentula. m Diatoma tenue. m Fragilaria crotonensis Navicula avenacea Navicula sp. A Nitzschia acicularis Nitzschia cf. gracilis Nitzschia cf. palea Nitzschia sp Synedra acus XANRTHOPHYCEAE Goniochloris

39 EUGLENOPHYTA Trachelomonas cf. volvocina Trachlomonas hispida CHLOROPHYTA monadoid Chlamydomonas spp Chlamydomonas monadina Pandorina morum Phacotus lenticularis Pteromonas aequiciliata Pteromonas sp CHLOROPHYTA - kokální Ankyra cf.ancora Chlorella Coelastrum microporum Eutetramorus polycoccus (?) Crucigenia quadrata Crucigenia tetrapedia Crucigeniella apiculata Crucigeniella cf. neglecta Dictuosphaerium pulchellum Monoraphidium arcuatum Monoraphidium griffithii Oocystis sp Pediastrum boryanum Pediastrum duplex Polyedriopsis spinulosa Scenedesmus acuminatus Scenedesmus armatus Scenedesmus sp Scenedesmus bicaudatus Scenedesmus disciformis Scenedesmus javanensis-bernardii Scenedesmus opoliensis Scenedesmus quadricauda Scenedesmus vřet. B Schroederia cf.spiralis Tetraedron minimum spp. indet CHLOROPHYTA-Conjugatophyceae Closterium limneticum incl.var Cosmarium sp. A Staurastrum pingue Staurastrum tetracerum

40 Souhrn za Zouvalka Mečkov CYANO DINOPHYTA CRYPTOPHYTA CHRYSOPHYCEAE s.l BACILLAR XANTHOPHYCEAE EUGLENOPHYTA CHLOROPHYTA monad CHLOROPHYTA kok Rokle Pláž Střed Sokolák Rakovec Hráz 39

41 Zouvalka Mečkov CYANOBACTERIA Microcystis celkem Aphanizomenon "klebahnii" Planktothrix agardhii Anabaena celkem M. wesenbergii M. flos-aquae M. aeruginosa M. ichthyoblabe Anabaena cf. planctonica Anabaena lemmermannii Anabaena cf. smithii Anabaena cf. mendotae Anabaena flos-aquae Anabaena spp Anabaena cf. spiroides DINOPHYTA Peridinium bez póru, malé Ceratium furcoides CRYPTOPHYCEAE Cryptomonas spp BACILLARIOPHYCEE centr Aulacosira granulata (incl. var.) Aulacosira muzzanensis Aulacosira cf.italica v.tenuissima sprál. morfotyp centrické Cyclostephanos dubius BACILLARIOPHYCEAE penát Fragilaria crotonensis Synedra acus Asterionella formosa CHLOROPHYTA monadoid Eudorina sp Pteromonas aculeata Carteria radiosa (?) Pandorina morum Phacotus lenticularis Pteromonas angulosa Pteromonas aculeata CHLOROPHYTA - kokál Coelastrum microporum Rokle Pláž střed Sokolék Rakovec Pod ZOO 40

42 Oocystis cf.lacustris Pediastrum boryanum Pediastrum duplex Scenedesmus armatus Scenedesmus bicaudatus Scenedesmus opoliensis Scenedesmus quadricauda Tetraedron minimum CHLOROPHYTA - Conjugatoph Staurastrum cf.pingue Cosmarum quadrum Cosmarium cf.crenatum Souhrn za Zouvalka Mečkov CYANO DINOPHYTA CRYPTOPHYCEAE BACILLAR CHLOROPHYTA monadoid CHLOROPHYTA - kokál Ve většině vzorků (s výjimkou Rakovce) stále ještě Aphanizomenon převládá nad Microcystis a ve šech vzrocích si podržují poměrně vysokou abundanci i fototrofní eukaryonti. Rokle Pláž střed Sokolék Rakovec Pod ZOO 41

43 Mečkov Zouvalka CYANOPROKARYOTA Anabaena cf. circinalis 20 Anabaena flos-aquae Aphanizomenon flos-aquae Aphanizomenon klebahnii Microcystis aeruginosa/viridis Microcystis flos-aquae Microcystis ichtyoblabe Microcystis viridis 3100 Microcystis wesenbergii Phormidium mucicola Planktothrix agardhii Woronichinia naegeliana 20 CYANOPROKARYOTA CHRYSOPHYCEAE Codonomonas pascheri CHRYSOPHYCEAE BACILLARIOPHYCEAE Asterionella formosa 80 Aulacoseira granulata Aulacoseira italica 240 Aulacoseira muzzanensis 20 Diatoma vulgare 80 Fragilaria crotonensis Navicula sp. 80 Nitzschia acicularis 80 Stephanodiscus hantzschii 20 BACILLARIOPHYCEAE XANTHOPHYCEAE XANTHOPHYCEAE CRYPTOPHYCEAE Cryptomonas curvata 10 CRYPTOPHYCEAE DINOPHYCEAE Ceratium hirundinella DINOPHYCEAE CHLOROPHYCEAEmonad. Chlamydomonas sp Pandorina morum Phacotus lenticularis CHLOROPHYCEAEmonad CHLOROPHYCEAE kok. Chlorella sp Coelastrum microporum Crucigeniella apiculata Dictyosphaerium subsolitarium 20 Kirchneriella contorta 80 Monoraphidium contortum 10 Nephrochlamys rotunda 80 Pediastrum boryanum 20 Pediastrum duplex Scenedesmus acuminatus 20 Scenedesmus bicaudatus 20 Scenedesmus linearis 20 Scenedesmus quadricauda Scenedesmus velitaris 20 Selenastrum capricornutum 320 Rokle Střed Pláž Sokolák Rakovec Hráz 42

44 CHLOROPHYCEAE kok CONJUGATOPHYCEAE Closterium limneticum 80 Cosmarium cf. obtusatum Staurastrum planctonicum CONJUGATOPHYCEAE EUGLENOPHYCEAE Trachelomonas sp. 10 EUGLENOPHYCEAE Souhrn za Mečkov Zouvalka CYANO BACILLAR CHLOROmonad CHLOROkok CHRYSOPHYCEAE XANTHOPHYCEAE DINOPHYCEAE CRYPTO CONJUGATOPHYCEAE EUGLENOPHYCEAE OSTATNÍ Rokle Střed Pláž Sokolák Rakovec Hráz 43

45 Mečkov Zouvalka Rakovec CYANOPROKARYOTA Anabaena flos-aquae 2800 Aphanizomenon klebahnii malé buňky (M.ichtyoblabe) střední b. (M.aeruginosa) velké b. (M.wesenbergii) Phormidium mucicola Phormidium sp. 120 Planktothrix agardhii CYANOPROKARYOTA CHRYSOPHYCEAE Chrysococcus punctiformis 80 Chrysococcus rufescens 40 Mallomonas sp Ochromonas? sp. 40 CHRYSOPHYCEAE BACILLARIOPHYCEAE Aulacoseira ambigua Aulacoseira granulata 20 Aulacoseira granulata f. curvata Aulacoseira muzzanensis 20 Cyclotella sp. 80 Cymbella cf. minuta 40 Fragilaria crotonensis Navicula sp Navicula cf. tripunctata 10 Nitzschia acicularis 10 Nitzschia cf. palea Skeletonema potamos Stephanodiscus hantzschii Stephanodiscus malý BACILLARIOPHYCEAE XANTHOPHYCEAE Goniochloris fallax 10 XANTHOPHYCEAE CRYPTOPHYCEAE Cryptomonas curvata 10 Cryptomonas sp CRYPTOPHYCEAE DINOPHYCEAE Amphidinium sp. 10 Ceratium hirundinella Peridinium aciculiferum 10 Peridinium sp. 10 DINOPHYCEAE CHLOROPHYCEAEmonad. Chlamydomonas sp Pandorina morum Phacotus lenticularis Platymonas cordiformis Pteromonas aculeata CHLOROPHYCEAEmonad CHLOROPHYCEAE kok. Chlorella sp Coelastrum astroideum Coelastrum microporum Crucigenia tetrapedia 640 Rokle Sokolák Střed Pláž Hráz Pod ZOO 44

46 Crucigeniella apiculata Dictyosphaerium subsolitarium 20 Didymocystis inconspicua 80 Didymocystis planctonica 20 Granulocystis helenae 40 Monoraphidium contortum 40 Nephrochlamys rotunda 160 Nephrochlamys willeana Oocystis lacustris Pediastrum boryanum Pediastrum duplex Pediastrum tetras 1280 Planktosphaeria gelatinosa 10 Scenedesmus abundans 20 Scenedesmus acuminatus Scenedesmus bicaudatus Scenedesmus denticulatus 20 Scenedesmus disciformis 20 Scenedesmus opoliensis Scenedesmus quadricauda Selenastrum capricornutum Tetraedron caudatum Tetraedron minimum Tetrastrum glabrum Tetrastrum triangulare 20 Treubaria triappendiculata 10 CHLOROPHYCEAE kok CONJUGATOPHYCEAE Closterium limneticum Cosmarium biretum v. trigibberum Cosmarium formosulum Staurastrum planctonicum CONJUGATOPHYCEAE EUGLENOPHYCEAE Trachelomonas sp. 40 Trachelomonas volvocina EUGLENOPHYCEAE

47 Souhrn za Mečkov Zouvalka Rakovec Rokle Sokolák Střed Pláž Hráz Pod ZOO CYANO BACILLAR CHLOROmonad CHLOROkok CHRYSOPHYCEAE XANTHOPHYCEAE DINOPHYCEAE CRYPTO EUGLENOPHYCEAE OSTATNÍ

48 Mečkov Zouvalka Rakovec CYANOPROKARYOTA Anabaena flos-aquae Aphanizomenon issatschenkoi 20 malé buňky (M.ichtyoblabe) střední b. (M.aeruginosa) velké b. (M.wesenbergii) Phormidium mucicola Planktothrix agardhii CYANOPROKARYOTA CHRYSOPHYCEAE Chrysococcus rufescens 10 Mallomonas sp Mallomonas cf. teilingii CHRYSOPHYCEAE BACILLARIOPHYCEAE Asterionella formosa 20 Aulacoseira ambigua Aulacoseira granulata Aulacoseira granulata f. curvata Aulacoseira italica Cyclostephanos dubius Fragilaria crotonensis Melosira varians 20 Navicula cf. avenacea Navicula sp. 40 Navicula cf. tripunctata 10 Nitzschia acicularis 120 Nitzschia cf. gracilis 10 Nitzschia cf. palea Skeletonema potamos Stephanodiscus hantzschii Stephanodiscus malý Synedra acus 40 BACILLARIOPHYCEAE XANTHOPHYCEAE Goniochloris mutica XANTHOPHYCEAE CRYPTOPHYCEAE Cryptomonas sp CRYPTOPHYCEAE DINOPHYCEAE Ceratium hirundinella Gymnodinium sp DINOPHYCEAE CHLOROPHYCEAEmonad. Chlamydomonas sp Chlorogonium minimum 10 Pandorina morum Phacotus lenticularis Platymonas cordiformis 40 Pteromonas aculeata CHLOROPHYCEAEmonad CHLOROPHYCEAE kok. Chlorella sp Coelastrum astroideum Coelastrum microporum Coenocystis planctonica v.hercynica Rokle Sokolák Střed Pláž Hráz Pod ZOO 47

49 Dictyosphaerium subsolitarium 320 Didymocystis inconspicua Didymocystis planctonica 160 Eutetramorus fottii 20 Monoraphidium arcuatum Monoraphidium contortum Monoraphidium minutum Nephrochlamys rotunda Oocystis coronata 10 Oocystis lacustris Oocystis parva 10 Pediastrum boryanum Pediastrum duplex Pediastrum tetras 20 Planktosphaeria gelatinosa Scenedesmus abundans 20 Scenedesmus acuminatus Scenedesmus bicaudatus Scenedesmus denticulatus Scenedesmus opoliensis Scenedesmus quadricauda Selenastrum capricornutum Tetraedron minimum 40 Tetrastrum glabrum Tetrastrum punctatum 20 Tetrastrum triangulare 40 CHLOROPHYCEAE kok CONJUGATOPHYCEAE Closterium limneticum Cosmarium biretum v. trigibberum Cosmarium formosulum Staurastrum planctonicum CONJUGATOPHYCEAE EUGLENOPHYCEAE Trachelomonas volvocinopsis 10 EUGLENOPHYCEAE

50 Souhrn za Mečkov Zouvalka Rakovec Rokle Sokolák Střed Pláž Hráz Pod ZOO CYANO BACILLAR CHLOROmonad CHLOROkok CHRYSOPHYCEAE XANTHOPHYCEAE DINOPHYCEAE CRYPTO EUGLENOPHYCEAE OSTATNÍ

51 Mečkov Zouvalka Rakovec Rokle Sokolák Střed Pláž Hráz Pod přehr. CYANOPROKARYOTA Anabaena sp. (rovná) 1000 malé buňky (M.ichtyoblabe) střední b. (M.aeruginosa,M.viridis) velké b. (M.wesenbergii) Phormidium mucicola Phormidium sp Phormidium cf. tenue 2600 Planktothrix agardhii Raphidiopsis mediterranea 400 Romeria elegans 20 CYANOPROKARYOTA CHRYSOPHYCEAE Chrysococcus sp. 40 Codonomonas pascheri 10 CHRYSOPHYCEAE BACILLARIOPHYCEAE Aulacoseira ambigua Aulacoseira granulata f. curvata Aulacoseira italica 20 Aulacoseira muzzanensis 20 Cocconeis placentula 10 Cyclostephanos dubius 40 Cyclotella meneghiniana 10 Fragilaria crotonensis Navicula cf. avenacea 40 Navicula sp. 40 Nitzschia acicularis Nitzschia cf. palea Stephanodiscus hantzschii Stephanodiscus malý Synedra ulna 20 BACILLARIOPHYCEAE XANTHOPHYCEAE Goniochloris mutica 10 Isthmochloron lobulatum 10 XANTHOPHYCEAE CRYPTOPHYCEAE CRYPTOPHYCEAE DINOPHYCEAE DINOPHYCEAE CHLOROPHYCEAEmonad. Chlamydomonas sp Pandorina morum 20 Phacotus lenticularis CHLOROPHYCEAEmonad CHLOROPHYCEAE kok. Coelastrum microporum Dictyosphaerium pulchellum Didymocystis inconspicua 80 Didymocystis planctonica 80 Granulocystis helenae 10 Monoraphidium arcuatum Monoraphidium contortum Monoraphidium griffithii 40 Monoraphidium minutum 10 Nephrochlamys rotunda
