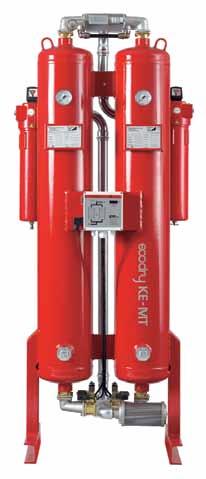

2 ecodry řady K-MT/KE-MT multitronic Bezpečný základ Adsorpční sušiče Parker Zander s regenerací za studena vycházejí ze známé osvědčené konstrukce a jasné koncepce. Charakteristické rysy řady adsorpčních sušičů K-MT/ KE-MT jsou: soustava sít (odlučovač kapek) z nerezového síta klínovitého průřezu na mokré (vstupní) straně odděleně ovládané rozvodové (vstupní) a výfukové ventily vysoce kvalitní sušicí náplň bohatě dimenzované a dokonale těsnící zpětné ventily, jež jsou zárukou trvalé provozní bezpečnosti a záro veň vysoké spolehlivosti. Mikroprocesorová řídicí jednotka multitronic je řídicím centrem adsorpčních sušičů řady K-MT/ KE-MT. pro adsorpci a regeneraci V adsorpční fázi sušicí náplň pohlcuje vlhkost ze stlačeného vzduchu. Parker Zander používá pouze sušicí náplně s vysokou adsorpční kapacitou na bázi molekulových sít či jiné podobné. Vyznačují se dlouhou životností i při vysokých vstupních teplotách a nízkých výstupních hodnotách rosného bodu stlačeného vzduchu. Regenerace se provádí v protiproudu, tedy v opačném směru než při adsorpci. Malá část vysušeného stlačeného vzduchu přitom expanduje na atmosférický tlak a pak se používá pro regeneraci sušicí náplně. Vlhkost zachycená v adsorpční fázi se vytěsňuje ze sušicí náplně právě tímto proudem vysušeného vzduchu a náplň se tak regeneruje. v pravidelném 10-minutovém cyklu sušičů Spotřeba regeneračního vzduchu 14,3% z celkového množství zpracovávaného vzduchu se vztahuje k těmto parametrům: Pracovní přetlak: 7 bar Vstupní teplota: +35 C Tlakový rosný bod: 40 C Pracovní cyklus se skládá z: - fáze sušení vzduchu 5 min. - fáze regenerace 4 min. - fáze vyrovnání tlaku 1 min. purge air requirement [%] purge air requirement dependent on cycle *1) total cycle [minutes] *1) pressure build up time 1 minute Sušiče Parker Zander mají celkovou dobu cyklu 10 min., při době fáze sušení vzduchu 5 min. Za hodinu se tak změní tlak a směr proudění celkem 12-krát. Běžný cyklus jiných výrobců trvá 6 min. a doba fáze sušení je jen 3 min., za hodinu se tak změní tlak a směr proudění 20-krát. Sušiče Parker Zander proto v uvedeném srovnání dosahují 5,6% úspory energie.

3 ecodry řady K-MT/KE-MT multitronic multitronic je řídicí systém jenž svými skvělými funkčními vlastnostmi a moderním designem dokonale odpovídá potřebám adsorpčních sušičů řady K-MT/KE-MT s regenerací za studena. Zajišťuje optimální řízení provozu těchto sušičů i za těch nejnáročnějších provozních podmínek. Průběžně informuje o provozním stavu sušiče a umožňuje nastavení žádané hodnoty tlakového rosného bodu, jež je pak za provozu automaticky udržována. To je pro uživatele velkou výhodou. Systém multitronic má velmi účelný design, jenž zahrnuje: mikroprocesorový systém řízení používaný všemi suši či Parker Zander s regenera cí za studena který se vyplácí flexibilní přizpůsobování doby sušení signalizace provozních stavů pomocí LED kontrolek na čelní straně jednotky: - provoz - adsorpce - desorpce / regenerace přepínač I-0-2 pro volbu pevných cyklů, či pro měnných cyklů se synchroni zací provozu sušiče s kom presorem. přímé měření rosného bodu za tlaku s digitálním zobrazo váním na displeji plovoucí výstup pro mezní hodnotu rosného bodu (alarm). možnost uživatelského nasta vování žádané hodnoty rosného bodu v rozmezí -25 C až -70 C. Zatížení sušičů vzduchu se neustále mění podle změn vstupního tlaku, teploty a vlhkosti stlačeného vzduchu. Mikroprocesorový řídicí systém multitronic v kombinaci s jednotkou měření rosného bodu Parker Zander ZHM 100 tvoří unikátní efektivní řídicí jednotku, vhodnou i k řízení (v závislosti na zatížení) malých adsorpčních sušičů vzduchu s regenerací za studena. Změna vstupních parametrů u běžných sušičů má vždy vliv na výstupní parametry, tj. změna zátěže (obsahu vlhkosti) na vstupu do sušiče by způsobila změnu rosného bodu tlakového vzduchu na výstupu. Proto je velmi výhodné, že si uživatel adsorpčních sušičů Parker Zander řady KE-MT může nastavit mezní hodnotu tlakového rosného bodu zpracovaného vzduchu v rozmezí od -25 do -70 C. Řídicí jednotka multitronic totiž průběžně automaticky upravuje provoz sušiče podle okamžitého zatížení. Přitom doba regenerace zůstává konstantní, zatímco doba sušení se mění v závislosti na zátěži, tj. obsahu vlhkosti ve zpracovávaném vzduchu. Signál ekonomický cyklus tedy znamená, že tento provozní režim šetří energii a loadsituation 100% 75% 50% 25% 0% operatin pressure značně tak snižuje provozní náklady. Specifickou vlastností řídicí jednotky multitronic je průběžné upravování doby sušení podle nastavené mezní hodnoty rosného bodu. Tento princip řízení je velmi výhodný: spotřebuje se pouze tolik vzduchu pro regeneraci, kolik je skutečně humidity load purge air requirement operating pressure [bar] humidity load [g/m 3 ] 0% 25% 50% 75% 100% saving operating costs

4 ecodry řady K-MT/KE-MT multitronic Když se na to podíváme zblízka je odvlhčování stlačeného vzduchu na hodnoty rosného bodu za tlaku pod -25 C vyhrazeno pro adsorpční sušení. Dvě tlakové nádoby se sušicí náplní pracují střídavě v sušicím a regeneračním režimu a provoz je tedy v zásadě kontinuální. Veškeré adsorpční sušiče pracují na základě stejného principu, existují však určité rozdíly v jejich konstrukci, které je odlišují. Sušiče K-MT/KE-MT mají specifické prvky, jež zvyšují jejich efektivitu. Na vstupní straně adsorbéru jsou to např. speciální nerezová síta z drátu s klínovitým průřezem, která mají samočisticí vlastnosti a dokážou navíc odlučovat kapičky kondenzátu unášené proudem zpracovávaného vzduchu. To přináší podstatné výhody: přechod z malého průřezu vstupního potrubí na velký průřez rozdělovací komory adsorbéru snižuje průtočnou rychlost stlačeného vzduchu zabraňuje se tak únosu kapiček kondenzátu do suši cí náplně klínovitý průřez elementů nerezového síta zajišťuje hladký průtok vzduchu sušicím ložem. Tak se do sušicího lože dostane se zpracovávaným vzduchem jen vodní pára, což zvyšuje životnost sušicí náplně. Důsledkem tohoto prostorově úsporného konstrukčního řešení je maximální sušicí kapacita při minimálních rozměrech. Tlakové nádoby jsou vyrobeny nejnovější technologií a splňují požadavky všech souvisejících Evropských a mezinárodních norem. Adsorpční sušiče řady K-MT/ KE-MT mohou být na vyžádání dodávány se speciálními zkušebními a přejímacími certifikáty, např. ASME, China Stamp, ASME U_stamp, GOST, AS1210, DNV a mnohými jinými. KA-MT: jednotka vybavená stupněm s aktivním jenž je ideálním doplňkem celého systému odvlhčování vzduchu. Používá se tehdy, je-li zapotřebí stlačený vzduch nejen vysušit, ale též zbavit všech zápachů a zbytků oleje. Adsorpční sušiče řady K-MT doplněné adsorbéry s aktivním uhlím řady AK představují spolehlivou jednotku pro úpravu stlačeného vzduchu, která je schopna vyrovnat se i s extrémními požadavky na jeho čistotu. Trvale vysoká kvalita vzduchu po celou dobu provozní životnosti je zajištěna pečlivým inženýrským řešením této jednotky.součinnost jednotlivých komponent, tj. předřazeného filtru řady XP, adsorpčního sušiče řady K-MT, adsorpčního stupně s aktivním uhlím AK a výstupního filtru řady V zajišťuje maximální čistotu stlačeného vzduchu. Výsledkem je: mimořádně nízká zbytková vlhkost (rosný bod až 70 C) zbytkový obsah oleje jen 0,003 mg/m³ Tyto jednotky tak splňují nejvyšší kvalitativní požadavky na stlačený vzduch podle DIN/ISO Jednotky úpravy vzduchu řady KA-MT jsou určeny pro využití v laboratořích, v potravinářském a farmaceutickém průmyslu, při výrobě polovodičů, v lakovnách a jako součást klimatizačních systémů.

5 ecodry řady K-MT/KE-MT multitronic Jakost Společnost Parker Zander výrazně přispěla k nejnovějším trendům na trhu adsorpčních sušičů vzduchu. U nové generace adsorpčních sušičů K-MT/KE-MT se dále zlepšil poměr nákladů k přínosům a zaručuje se nejvyšší možná kvalita produktu a spolehlivost provozu při velmi příznivých provozních nákladech. Tlaková nádoba Svařovaná konstrukce ve shodě s Evropskou direktivou pro tlakové nádoby, minimální počet tlakových cyklů je při max.: Δp 15 bar pro K-MT 10 až 95 Δp 9 bar pro KE-MT 120 až 600 To odpovídá 19 rokům nepřetržitého provozu.. 10 minutový cyklus Pouhých 12 tlakových změn za hodinu. To odpovídá úspoře energie 5,6%. Vlhká zóna nádoby Samočisticí síto z nerezových drátů klínového průřezu situované na vstupu do obou nádob chrání sušicí náplň před kapičkami vlhkosti. Důsledkem je delší životnost náplně. Sušicí náplň je vysoce aktivní a zaručuje stabilní rosný bod stlačeného vzduchu v rozmezí -25 C až -70 C. Důsledkem je vysoká provozní spolehlivost. Konstrukce ventilů se vyznačuje přímým ovládáním rozvodových (vstupních) i výfukových ventilů. Polohy ventilů jsou jasně definované i v režimu odstávky kompresoru. Důsledkem je stabilita za všech provozních situací. Regenerační jednotka Pasivní přednastavení průtoku regeneračního vzduchu. Průběžná regulace s pomocí řídicího systému multitronic. Řídicí jednotka multitronic je mikroprocesorový řídicí systém instalovaný v estetické, snadno přístupné skříni. Umožňuje nastavit žádanou hodnotu rosného bodu stlačeného vzduchu. Signalizace funkčního stavu pomocí LED kontrolek na čelní stěně spínací skříňky: - napájení - adsorpce - regenerace - ekonomický cyklus Průběžná indikace provozního stavu. Řízení v závislosti na zatížení Realizováno jako řízení rosného bodu za tlaku s digitálním zobrazováním a bezpotenciálo- -vým výstupem, včetně čidla rosného bodu, měřicí komory a spirály. Úspora provozních nákladů je pak přímo úměrná sníženému zatížení (obsahu vlhkosti na vstupu).

6 Technické údaje Typ Objednací číslo Kapacita*) m³/h Rozměnry v mm A B C Připojení Tlak PN bar Hmotnost Kg K-MT 10 K10/16D1-G230M G K-MT 15 K15/16D1-G230M G K-MT 20 K20/16D1-G230M G K-MT 25 K25/16D1-G230M G K-MT 35 K35/16D1-G230M G 11/ K-MT 45 K45/16D1-G230M G 11/ K-MT 60 K60/16D1-G230M G 11/ K-MT 75 K75/16D1-G230M G K-MT 95 K95/16D1-G230M G KE-MT 120 K120/16D1-G230M KE-MT 150 K150/16D1-G230M KE-MT 200 K200/16D1-G230M KE-MT 250 K250/16D1-G230M KE-MT 300 K300/16D1-G230M KE-MT 380 K380/16D1-G230M KE-MT 500 K500/16D1-G230M KE-MT 600 K600/16D1-G230M KA-MT 10 K10/16DA1-G230M G KA-MT 15 K15/16DA1-G230M G KA-MT 20 K20/16DA1-G230M G KA-MT 25 K25/16DA1-G230M G KA-MT 35 K35/16DA1-G230M G 11/ KA-MT 45 K45/16DA1-G230M G 11/ KA-MT 60 K60/16DA1-G230M G 11/ KA-MT 75 K75/16DA1-G230M G KA-MT 95 K95/16DA1-G230M G * Přepočteno na 1 bar (abs) a 20 C. Typy K-MT 10 až K-MT 95 zahrnují předřazený filtr a filtr na výstupu a odpovídají Evropské direktivě (PED) 97/23EC, kat. II-III. Typy KE-MT 120 až KE-MT 600 nezahrnují předřazený filtr a filtr na výstupu; odpovídají Evropské direktivě (PED) 97/23EC, kat. IV. Typy KA-MT 10 až KA-MT 95 zahrnují předřazený filtr a filtr na výstupu a odpovídají Evropské direktivě (PED) 97/23EC, kat. II-III. Elektrické napájení: 230 VAC, 115 VAC nebo 24 VDC. Spotřeba elektřiny 40 W. Teplota C Přepočítací faktor pro jiné hodnoty tlak / teplota Tlak bar g Sušiče pro vyšší vstupní teploty či provozní přetlaky < 5 bar jen na vyžádání alternativně lze též nabídnout adsorpční sušiče s regenerací za tepla. Příklad dimenzování Parametry čištěného stlačeného vzduchu Průtok 350 m 3 /h Přetlak 9 bar(g) Vstupní teplota +35 C Tlakový rosný bod -40 C 350 Přepočtená kapacita = = 278 1,26 m 3 /h K-MT KA-MT Zvolený typ: K-MT 35
