1 Acvatix vynikající kombiventily s vysokou energetickou účinností Zvýšená flexibilita a jednoduchost pro projektování, montáž a uvedení HVAC zařízení do provozu Answers for infrastructure.

2 Acvatix kombiventily a pohony pro HVAC zařízení s vysokou energetickou účinností Kombiventily a pohony Acvatix významně přispívají k energetické účinnosti budov. Například zabraňují nadbytečné dodávce energie do spotřebiče a vzájemnému hydraulickému ovlivňování okruhů. Spotřeba energie a tím i náklady jsou nižší. Přesná regulace teploty navíc poskytuje zvýšený komfort pro uživatele budov. Kombiventily jsou ideální pro projektování, montáž a uvádění zařízení do provozu. Konstantní objemový průtok a široký rozsah tlakových diferencí umožňují snadné projektování. Kombinace regulačního ventilu a regulátoru tlakové diference v jednom kombiventilu usnadňují montáž a hydraulické vyvažování. Uvádění zařízení do provozu je tak rychlejší a snadnější. Pro ovládání kombiventilů jsou k dispozici vhodné pohony, které splňují všechny regulační požadavky. 2

3 Správná kombinace pro jakýkoli požadavek Rozšíření stávajících řad kombiventilů Acvatix Nové kombiventily rozšiřují stávající řady až do objemového průtoku 45 m 3 /h. Nyní je lze ovládat i cenově výhodnými elektrotermickými pohony. Acvatix tak nabízí správné produkty pro mnoho HVAC aplikací, pro prostorové a zónové aplikace a pro vytápěcí, větrací a klimatizační systémy. Jsou rovněž ideální pro renovace a rozšiřování stávajících systémů. Kombinují regulační ventil a regulátor diferenčního tlaku, který chrání zařízení proti kolísání tlaku v hydraulickém systému. Součástí je také stupnice s možností přednastavení požadovaného průtoku a dále přípojky pro měření diferenčního tlaku. Integrovaný regulátor diferenčního tlaku udržuje tlakovou ztrátu na vnitřním regulačním ventilu konstantní a tím i nastavený objemový průtok bez ohledu na kolísání tlaku v hydraulickém systému. Kombiventily zajišťují bezpečnou regulaci teploty v nových, rozšiřovaných a renovovaných zařízeních díky tomu, že regulace je nezávislá na změnách tlaku před kombiventilem a také díky možnosti přednastavení průtoku. Tím je zaručena vysoká úroveň komfortu za všech provozních podmínek. S jejich pomocí lze teplotu zpátečky udržovat na požadované hodnotě při všech provozních podmínkách, čímž je zaručena vysoká účinnost při výrobě tepelné nebo chladicí energie. Významně jsou tak zredukovány náklady na vytápění nebo chlazení. Produkty s dlouhodobou ochranou investic Kombiventily a pohony Acvatix vynikají vysokou kvalitou a dlouhou životností. Spolehlivě a bezpečně zajišťují optimální použitelnost zařízení. Zaručují i efektivitu nákladů s jednoduchým projektováním hydrauliky a dimenzování, což urychluje projektovou fázi. Uvedení zařízení do provozu je zásluhou velmi zjednodušeného hydraulického vyvažování a možnosti přednastavení objemového průtoku také rychlejší. Nejlepší kvalita založená na dlouhodobé zkušenosti Kombiventily Acvatix jsou novátorské produkty s nejnovější technologií, které jsou určeny pro různé energeticky účinné HVAC aplikace. Jsou intenzivně testovány ve vlastních HVAC laboratořích společnosti Siemens tak, aby prokázaly kvalitu a nejvyšší provozní spolehlivost. Plná podpora v každém ohledu Nabízíme nástroje, které usnadňují projektování, uvádění zařízení do provozu a údržbu, od projektového softwaru a posuvných pravítek pro návrh ventilu až po praktická školení. K dispozici je také podpora expertů na technické otázky včetně otázek na projektování nebo na produkty samotné. Samozřejmostí je široká prodejní a servisní siť Siemens se zárukou krátké dodací doby produktů. Hlavní výhody Snadné projektování a realizace energeticky účinných zařízení HVAC Energetická účinnost bez ztráty komfortu Vhodný ventil pro jakoukoli aplikaci Nákladově efektivní díky snadnému dimenzování, přednastavení a jednoduchému hydraulickému vyvážení Vyzkoušená kvalita produktu a užití Plná podpora při projektování, údržbě a provozu 3

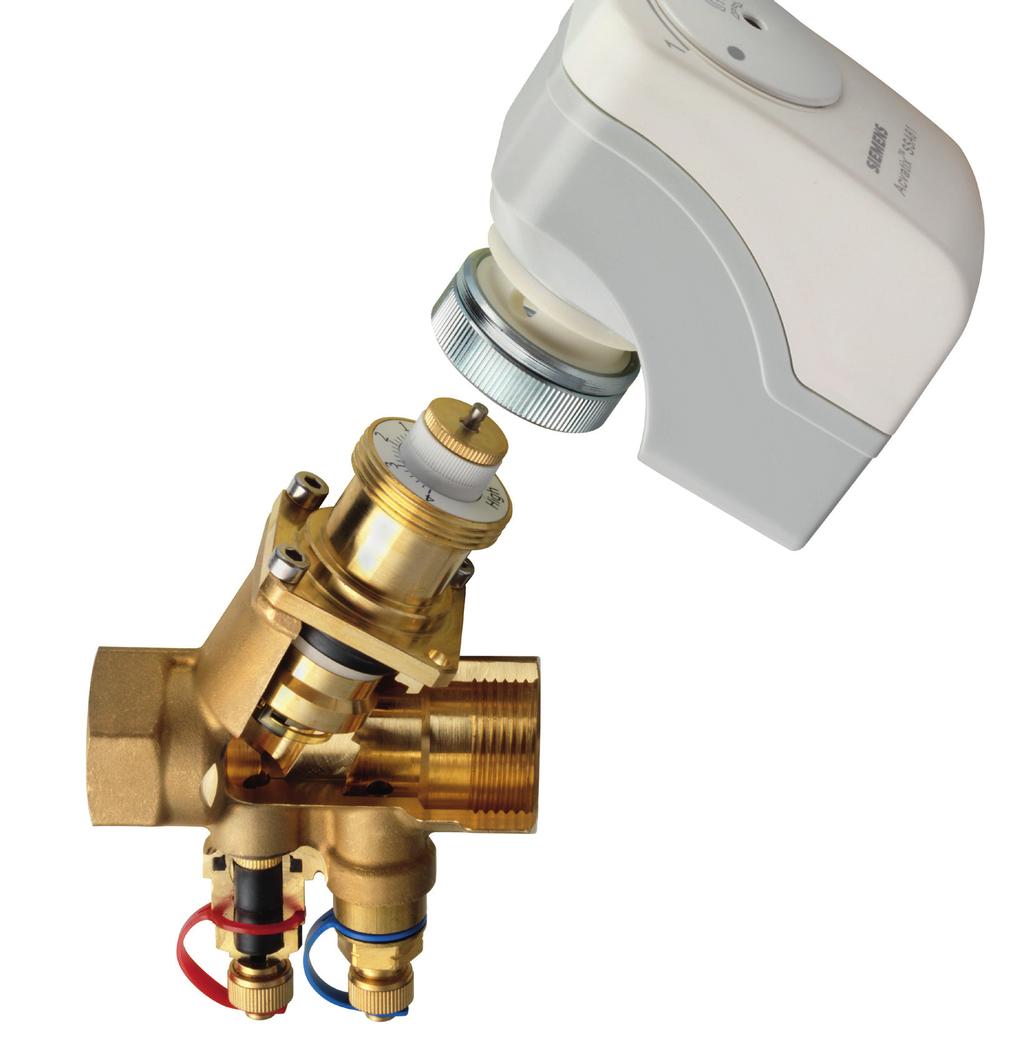

4 Kombiventily Acvatix jednoduché, výhodné a komplexní 1 Přednastavení maximálního objemového průtoku Plynulé přednastavení zjednodušuje nastavení žádaného objemového průtoku Flexibilní návrh díky konzistentnímu rozsahu objemového průtoku Přednastavení zabraňuje nadměrné dodávce energie do výměníku tepla Možnost přednastavení jakékoliv hodnoty průtoku v celém rozsahu zdvihu přispívá k vysoké přesnosti regulace Snadné nastavení maximálního objemového průtoku kdykoli při změně spotřeby Jednoduchý provoz. Nejsou zapotřebí speciální nástroje pro montáž a přednastavení. Hodnoty na stupnici jsou dobře čitelné Integrovaný regulátor diferenčního tlaku Automatická ochrana proti kolísání tlaku v síti, zajišťuje konstantní objemový průtok. Je tak zajištěna přesná regulace teploty prostoru, vyšší úroveň komfortu a nižší spotřeba energie Flexibilní návrh díky širokému rozsahu diferenčního tlaku Spotřebiče nejsou v různých provozních situacích hydraulicky ovlivňovány a tak nedochází k nedostatečným nebo nadměrným dodávkám energie Rychlé uvedení do provozu zásluhou extrémně jednoduchého hydraulického vyvážení 2 4 Pohon pro kombiventil Ideální pohon pro jakýkoli regulační požadavek Široká nabídka pohonů a s ní související snadné projektování Dodatečné funkce pro efektivní regulaci zařízení a rychlé řešení problémů Vysoká kvalita a dlouhá doba životnosti díky kombinacím ventil pohon, které jsou testovány v našich vlastních HVAC laboratořích 3 Přípojky pro měření tlaku Jednoduché měření a nastavování minimální nebo optimální tlakové diference při uvádění zařízení do provozu s užitím přípojek pro měření tlaku Zjednodušené zkoušení zařízení v provozu. (Přípojky pro měření tlaku jsou k měřícím bodům snadno přístupné) Elektronický tlakoměr, měřicí hadičky s měřicími hroty s ostatním příslušenstvím pro měření tlaku jsou k dispozici 3 Celkový přehled kombiventilů Tlaková Připojení DN Objemový průtok třída PN PN 25 Přírubové PN 16 Přírubové PN 25 Vnitřní závit PN 25 Vnitřní závit PN 25 Vnější závit PN 10 Vnější/vnitrní závit 10/15 VPD../VPE.. VPI46.. VPP46.. VPI45.. v přípravě v přípravě l/h m 3 /h

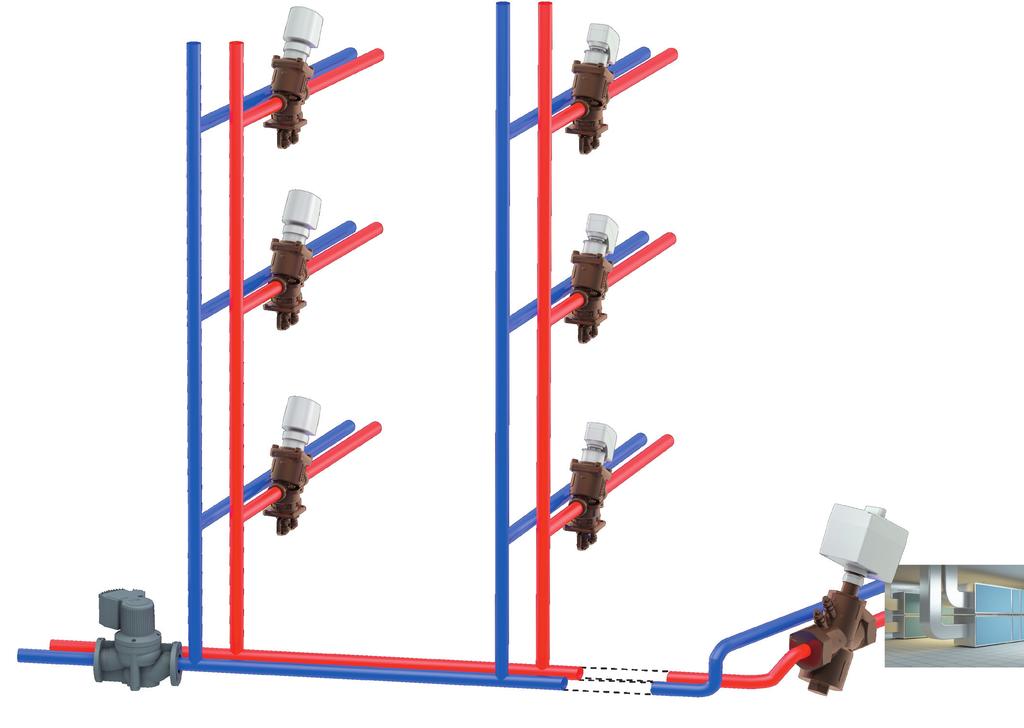

5 Ideální pro mnoho aplikací 1 Požadavek regulované čerpadlo Snížená spotřeba energie díky HVAC zařízením s proměnlivým průtokem s čerpadly s řízenými otáčkami Plynulá regulace otáček s měřením diferenčního tlaku pro optimální nastavení objemového průtoku Správně navržené a zvolené čerpadlo zabraňuje nedostatečné dodávce energie při částečném provozním zatížení Oblasti použití Kombiventily Acvatix jsou regulační ventily pro ústřední topení, větrací a klimatizační zařízení nebo pro prostorové a zónové aplikace jako jsou: 2 Měření diferenčního tlaku Indukční jednotky Fan coilové jednotky Rekuperační jednotky a chladiče Chladicí stropy Vzduchotechnické jednotky Podlahové vytápění Apartmány a jednotlivé místnosti p Prostor regulovaný kombiventilem Teplota prostoru TR Požadovaná hodnota [ C] Teplota prostoru TR Skutečná hodnota [ C] Kolísání diferenčního tlaku p [kpa] 3 Kombiventily Snadná realizace energeticky úsporných zařízení HVAC s proměnlivým průtokem Pomocí integrovaného regulátoru diferenčního tlaku nevzniká v odbočce žádné hydraulické ovlivňován Jednoduché a plynulé přednastavení požadovaného maximálního objemového průtoku zabraňuje nadbytečné dodávce energie Požadovaný objemový průtok je vždy zajištěn Jednoduchý návrh a výběr kombiventilů výpočtem objemového průtoku 3 Zdvih H [%] Objemový průtok V [m3/h] Nedochází k nedostatečné dodávce energie díky měření diferenčního tlaku na hydraulicky nejvýznamnějším, obvykle nejvzdálenějším spotřebiči Time 1 2 p 6 7

6 Siemens, s.r.o. divize Building Technologies Siemensova Praha 13 Tel.: , Fax: České Budějovice Čechova České Budějovice Tel.: , Fax: Ostrava Ul. 28. října 150/ Ostrava Tel.: , Fax: Brno Olomoucká 7/ Brno Tel.: , Fax: Plzeň Nádražní Plzeň Tel.: , Fax: Pardubice Pernerova Pardubice Tel.: , Fax: cps.cz@siemens.com Informace v tomto dokumentu obsahují pouze obecný popis t echnických možností, které nemusejí být v určitých případech použitelné. Požadované vlastnosti jsou vždy specifikovány u konkrétního projektu. Změny konstrukce, technických údajů a vlastností jsou vyhrazeny. Siemens, s.r.o cz Answers for infrastructure. Náš svět prochází změnami, které nás nutí uvažovat v nových souvislostech: demografické změny, urbanizace, globální oteplování a nedostatek přírodních zdrojů. Maximální efektivita je proto nejvyšší prioritou a to nejen v oblasti využívání energie. Současně s tím se zvyšují nároky na pohodlí a bezpečnost. Schopnost čelit těmto výzvám zásadně ovlivňuje úspěšnost našich zákazníků. Siemens nabízí odpovědi. Jsme preferovaným partnerem pro energeticky efektivní a bezpečné budovy a infrastrukturu.
