1 Speciální vrata pro čisté prostory Série CR rychlá a bezpečná vrata

2 Série CR: Speciální vrata pro čisté prostory Stoupající počet standardů a norem vyžaduje spolehlivá speciální vrata pro použití v čistých prostorech, například v oborech jako je farmacie, medicína, biotechnika, letecká doprava a kosmonautika, elektronika a jemná mechanika. Správná vrata jsou jednou z nejdůležitějších komponent v těchto prostorech. EFAFLEX Vám sérií CR nabízí vysoce kvalitní speciální vrata pro kontrolované výrobní zóny!

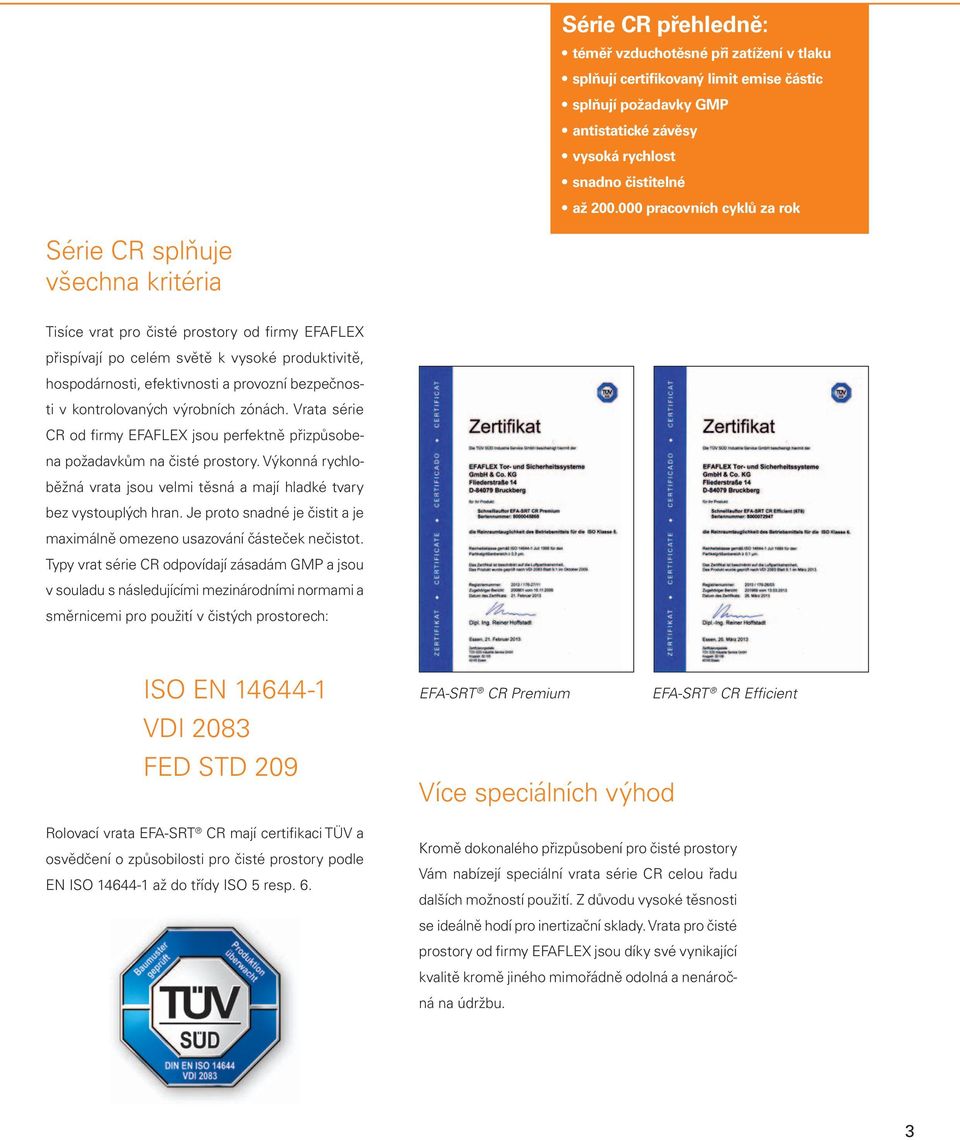

3 Série CR přehledně: téměř vzduchotěsné při zatížení v tlaku splňují certifikovaný limit emise částic splňují požadavky GMP antistatické závěsy vysoká rychlost snadno čistitelné až pracovních cyklů za rok Série CR splňuje všechna kritéria Tisíce vrat pro čisté prostory od firmy EFAFLEX přispívají po celém světě k vysoké produktivitě, hospodárnosti, efektivnosti a provozní bezpečnosti v kontrolovaných výrobních zónách. Vrata série CR od firmy EFAFLEX jsou perfektně přizpůsobena požadavkům na čisté prostory. Výkonná rychloběžná vrata jsou velmi těsná a mají hladké tvary bez vystouplých hran. Je proto snadné je čistit a je maximálně omezeno usazování částeček nečistot. Typy vrat série CR odpovídají zásadám GMP a jsou v souladu s následujícími mezinárodními normami a směrnicemi pro použití v čistých prostorech: ISO EN VDI 2083 FED STD 209 Rolovací vrata EFA-SRT CR mají certifikaci TÜV a osvědčení o způsobilosti pro čisté prostory podle EN ISO až do třídy ISO 5 resp. 6. EFA-SRT CR Premium EFA-SRT CR Efficient Více speciálních výhod Kromě dokonalého přizpůsobení pro čisté prostory Vám nabízejí speciální vrata série CR celou řadu dalších možností použití. Z důvodu vysoké těsnosti se ideálně hodí pro inertizační sklady. Vrata pro čisté prostory od firmy EFAFLEX jsou díky své vynikající kvalitě kromě jiného mimořádně odolná a nenáročná na údržbu. 3

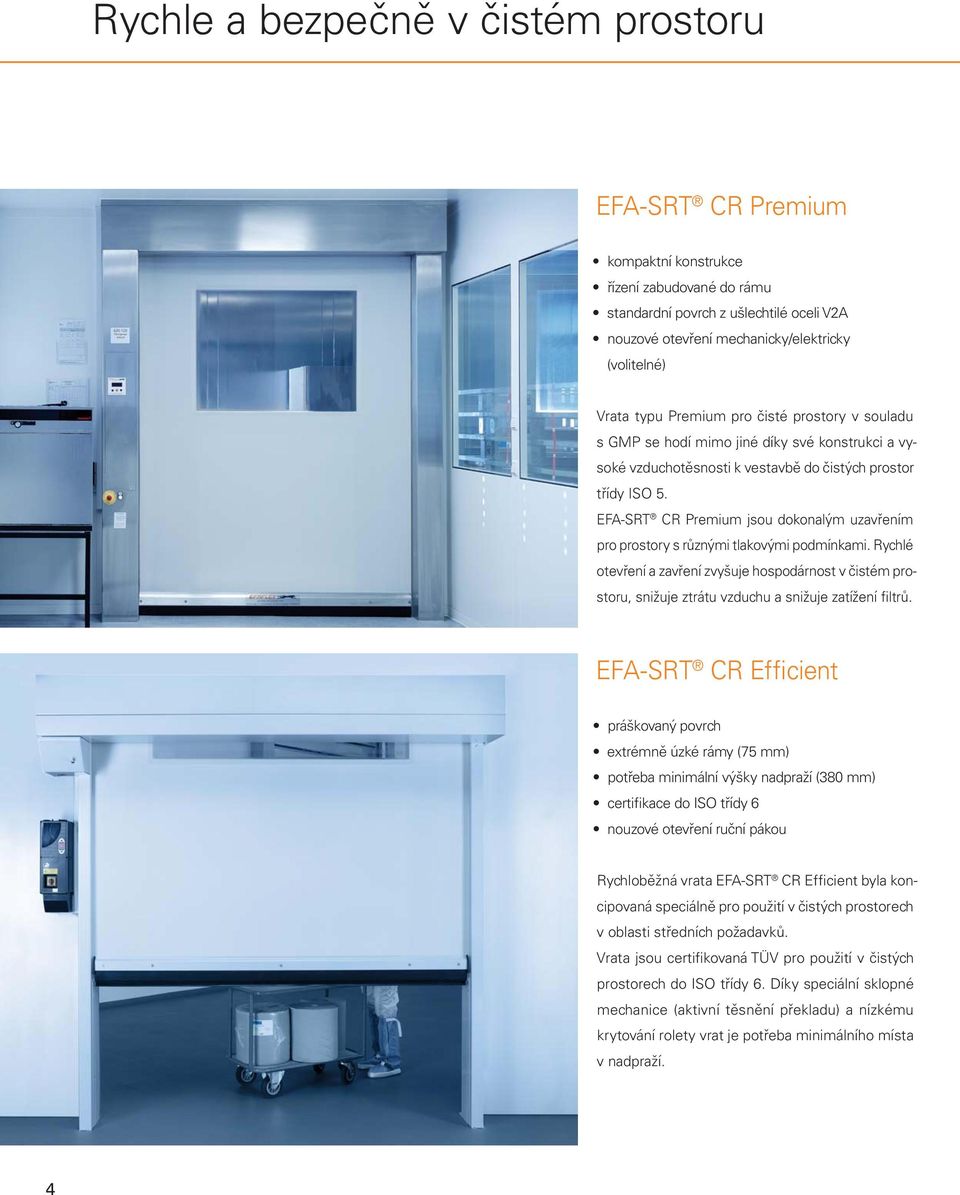

4 Rychle a bezpečně v čistém prostoru EFA-SRT CR Premium kompaktní konstrukce řízení zabudované do rámu standardní povrch z ušlechtilé oceli V2A nouzové otevření mechanicky/elektricky (volitelné) Vrata typu Premium pro čisté prostory v souladu s GMP se hodí mimo jiné díky své konstrukci a vysoké vzduchotěsnosti k vestavbě do čistých prostor třídy ISO 5. EFA- SRT CR Premium jsou dokonalým uzavřením pro prostory s různými tlakovými podmínkami. Rychlé otevření a zavření zvyšuje hospodárnost v čistém prostoru, snižuje ztrátu vzduchu a snižuje zatížení filtrů. EFA-SRT CR Efficient práškovaný povrch extrémně úzké rámy (75 mm) potřeba minimální výšky nadpraží (380 mm) certifikace do ISO třídy 6 nouzové otevření ruční pákou Rychloběžná vrata EFA-SRT CR Efficient byla koncipovaná speciálně pro použití v čistých prostorech v oblasti středních požadavků. Vrata jsou certifikovaná TÜV pro použití v čistých prostorech do ISO třídy 6. Díky speciální sklopné mechanice (aktivní těsnění překladu) a nízkému krytování rolety vrat je potřeba minimálního místa v nadpraží. 4

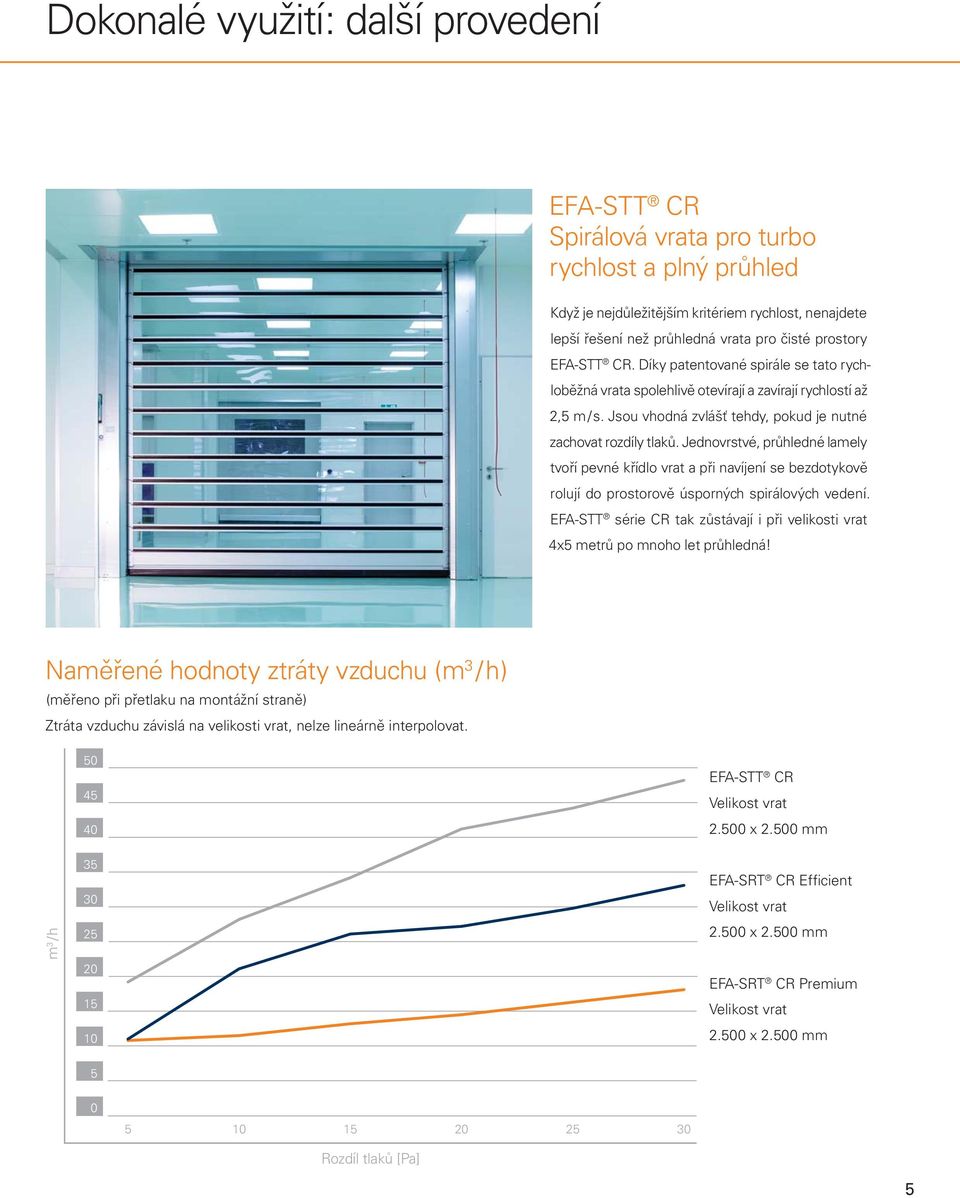

5 Dokonalé využití: další provedení EFA-STT CR Spirálová vrata pro turbo rychlost a plný průhled Když je nejdůležitějším kritériem rychlost, nenajdete lepší řešení než průhledná vrata pro čisté prostory EFA- STT CR. Díky patentované spirále se tato rychloběžná vrata spolehlivě otevírají a zavírají rychlostí až 2,5 m / s. Jsou vhodná zvlášť tehdy, pokud je nutné zachovat rozdíly tlaků. Jednovrstvé, průhledné lamely tvoří pevné křídlo vrat a při navíjení se bezdotykově rolují do prostorově úsporných spirálových vedení. EFA- STT série CR tak zůstávají i při velikosti vrat 4x5 metrů po mnoho let průhledná! Naměřené hodnoty ztráty vzduchu (m 3 / h) (měřeno při přetlaku na montážní straně) Ztráta vzduchu závislá na velikosti vrat, nelze lineárně interpolovat EFA-STT CR Velikost vrat x mm m 3 / h EFA-SRT CR Efficient Velikost vrat x mm EFA-SRT CR Premium Velikost vrat x mm Rozdíl tlaků [Pa] 5

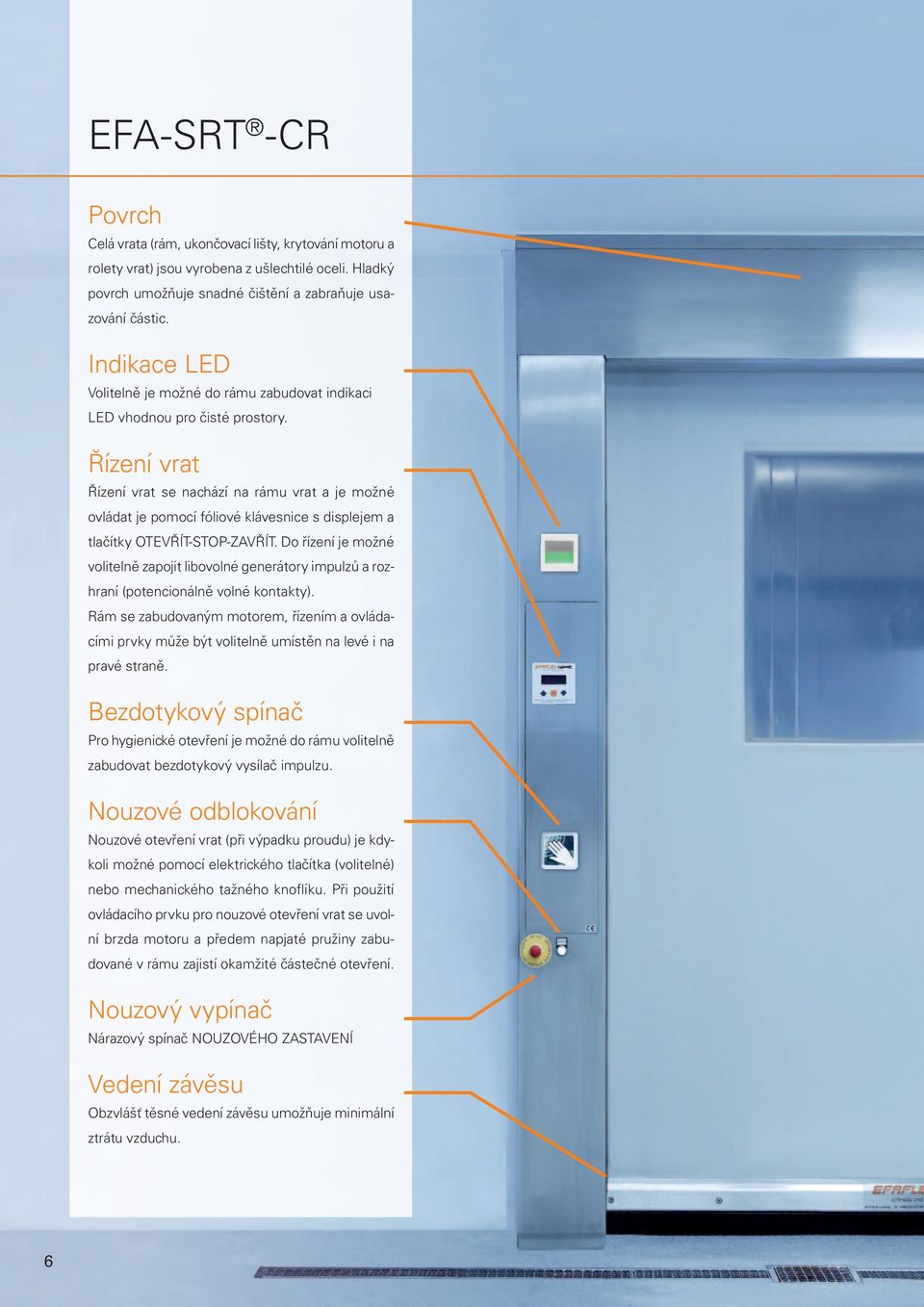

6 EFA-SRT -CR Povrch Celá vrata (rám, ukončovací lišty, krytování motoru a rolety vrat) jsou vyrobena z ušlechtilé oceli. Hladký povrch umožňuje snadné čištění a zabraňuje usazování částic. Indikace LED Volitelně je možné do rámu zabudovat indikaci LED vhodnou pro čisté prostory. Řízení vrat Řízení vrat se nachází na rámu vrat a je možné ovládat je pomocí fóliové klávesnice s displejem a tlačítky OTEVŘÍT- STOP- ZAVŘÍT. Do řízení je možné volitelně zapojit libovolné generátory impulzů a rozhraní (potencionálně volné kontakty). Rám se zabudovaným motorem, řízením a ovládacími prvky může být volitelně umístěn na levé i na pravé straně. Bezdotykový spínač Pro hygienické otevření je možné do rámu volitelně zabudovat bezdotykový vysílač impulzu. Nouzové odblokování Nouzové otevření vrat (při výpadku proudu) je kdykoli možné pomocí elektrického tlačítka (volitelné) nebo mechanického tažného knoflíku. Při použití ovládacího prvku pro nouzové otevření vrat se uvolní brzda motoru a předem napjaté pružiny zabudované v rámu zajistí okamžité částečné otevření. Nouzový vypínač Nárazový spínač NOUZOVÉHO ZASTAVENÍ Vedení závěsu Obzvlášť těsné vedení závěsu umožňuje minimální ztrátu vzduchu. 6

7 Kryt Kompletní kryt je standardně provedený s 15 sklonem. Volitelně je možný sklon 45 nebo 90 kryt až ke stropu. Závěs vrat Závěs vrat se skládá z příčně stabilní polyesterové tkaniny s antistatickými vlastnostmi a je možné jej volitelně vybavit průhledovým okýnkem z PVC. Speciální povrchová struktura závěsu snižuje přilnavost částic na minimum. Světelná závora Volitelně je možné zabudovat až dva kusy bezpečnostních závor, které zabraňují zavření vrat, dokud se v prostoru zavírání vrat nacházejí osoby nebo předměty. Bezpečnost Za účelem bezpečnosti jsou vrata standardně vybavena kontaktní lištou, která je bezdrátově spojená s řízením. Servisní výhody Oboustranně odsazený rám v oblasti podlahy usnadňuje přístup k vratům při servisních pracích a je možné vyhnout se obnovení spár resp. žlábků. 7

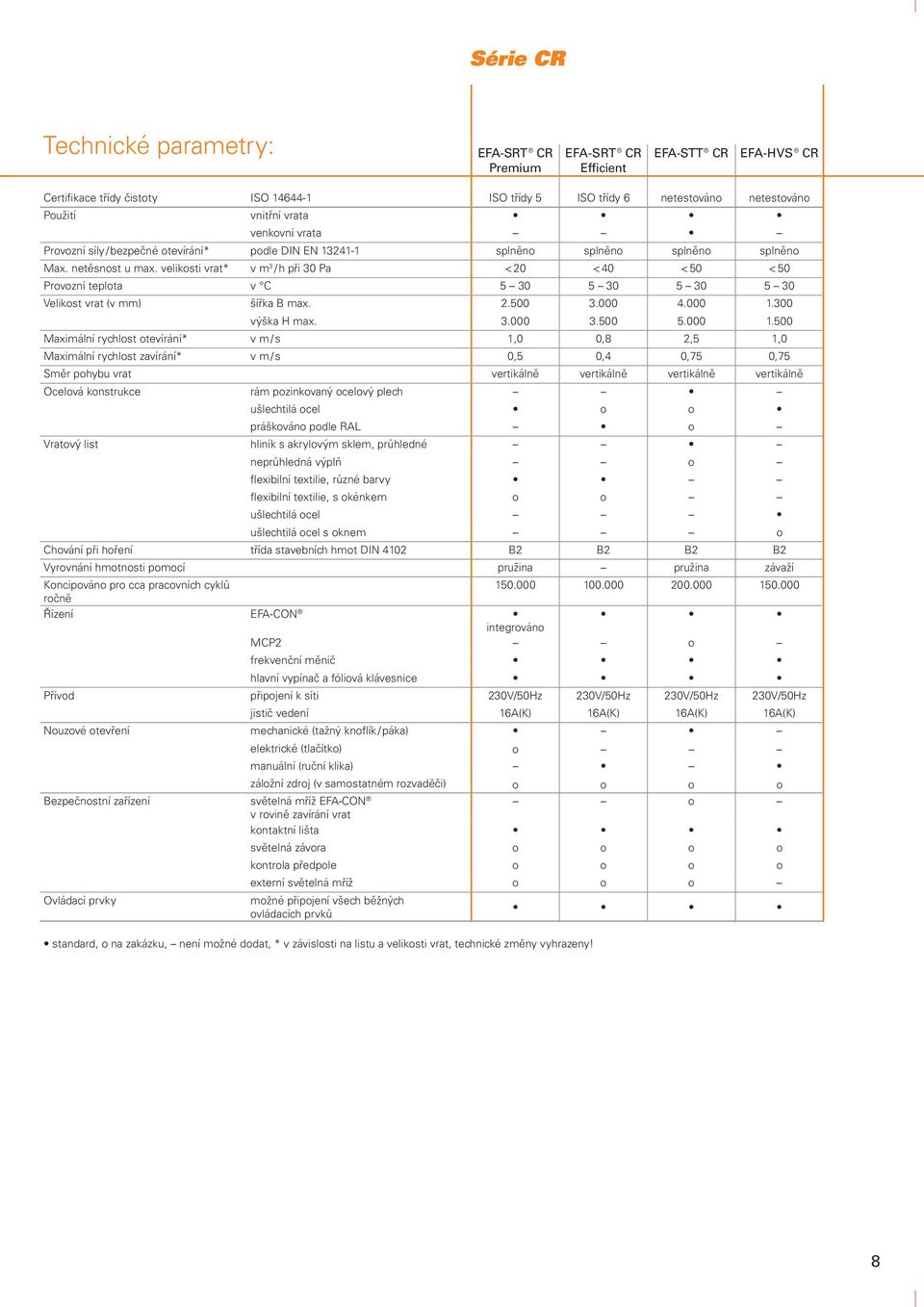

8 Série CR Technické parametry: EFA-SRT CR Premium EFA-SRT CR Efficient EFA-STT CR EFA-HVS CR Certifikace třídy čistoty ISO ISO třídy 5 ISO třídy 6 netestováno netestováno Použití vnitřní vrata venkovní vrata Provozní síly / bezpečné otevírání* podle DIN EN splněno splněno splněno splněno Max. netěsnost u max. velikosti vrat* v m 3 / h při 30 Pa < 20 < 40 < 50 < 50 Provozní teplota v C Velikost vrat (v mm) šířka B max výška H max Maximální rychlost otevírání* v m / s 1,0 0,8 2,5 1,0 Maximální rychlost zavírání* v m / s 0,5 0,4 0,75 0,75 Směr pohybu vrat vertikálně vertikálně vertikálně vertikálně Ocelová konstrukce rám pozinkovaný ocelový plech ušlechtilá ocel o o práškováno podle RAL o Vratový list hliník s akrylovým sklem, průhledné neprůhledná výplň o flexibilní textilie, různé barvy flexibilní textilie, s okénkem o o ušlechtilá ocel ušlechtilá ocel s oknem o Chování při hoření třída stavebních hmot DIN 4102 B2 B2 B2 B2 Vyrovnání hmotnosti pomocí pružina pružina závaží Koncipováno pro cca pracovních cyklů ročně Řízení EFA-CON integrováno MCP2 o frekvenční měnič hlavní vypínač a fóliová klávesnice Přívod připojení k síti 230V/50Hz 230V/50Hz 230V/50Hz 230V/50Hz jistič vedení 16A(K) 16A(K) 16A(K) 16A(K) Nouzové otevření mechanické (tažný knoflík / páka) elektrické (tlačítko) o manuální (ruční klika) záložní zdroj (v samostatném rozvaděči) o o o o Bezpečnostní zařízení světelná mříž EFA-CON o v rovině zavírání vrat kontaktní lišta světelná závora o o o o kontrola předpole o o o o externí světelná mříž o o o Ovládací prvky možné připojení všech běžných ovládacích prvků standard, o na zakázku, není možné dodat, * v závislosti na listu a velikosti vrat, technické změny vyhrazeny! 8

9 Propustě a speciální aplikace Často je zapotřebí, připojit k jedné propusti dvoje vrata. I zde pro Vás máme na výběr z různých možností. Ať už je propust mezi venkovní oblastí a čistým prostorem nebo mezi dvěma čistými prostory: zkombinujte dvoje rychloběžná vrata EFAFLEX se speciálními výhodami tak, aby vzniklo vhodné řešení. I v závislosti na prostorových možnostech vestavby jsou možné různé kombinace vrat. Pracovníci firmy EFAFLEX Vám rádi poradí. EFA-SRT CR Premium ve sterilním oddělení kliniky EFA-HVS CR v propusti materiálu Pro ideální přepravu a optimální tok materiálu Vrata pro čisté prostory EFAFLEX se ideálně hodí pro dopravníky mezi provozními úseky a skladovacími prostory. Rychloběžná vrata série CR se mimo jiné používají i u skladových systémů (HRL) a inertizačních aplikací. 9
