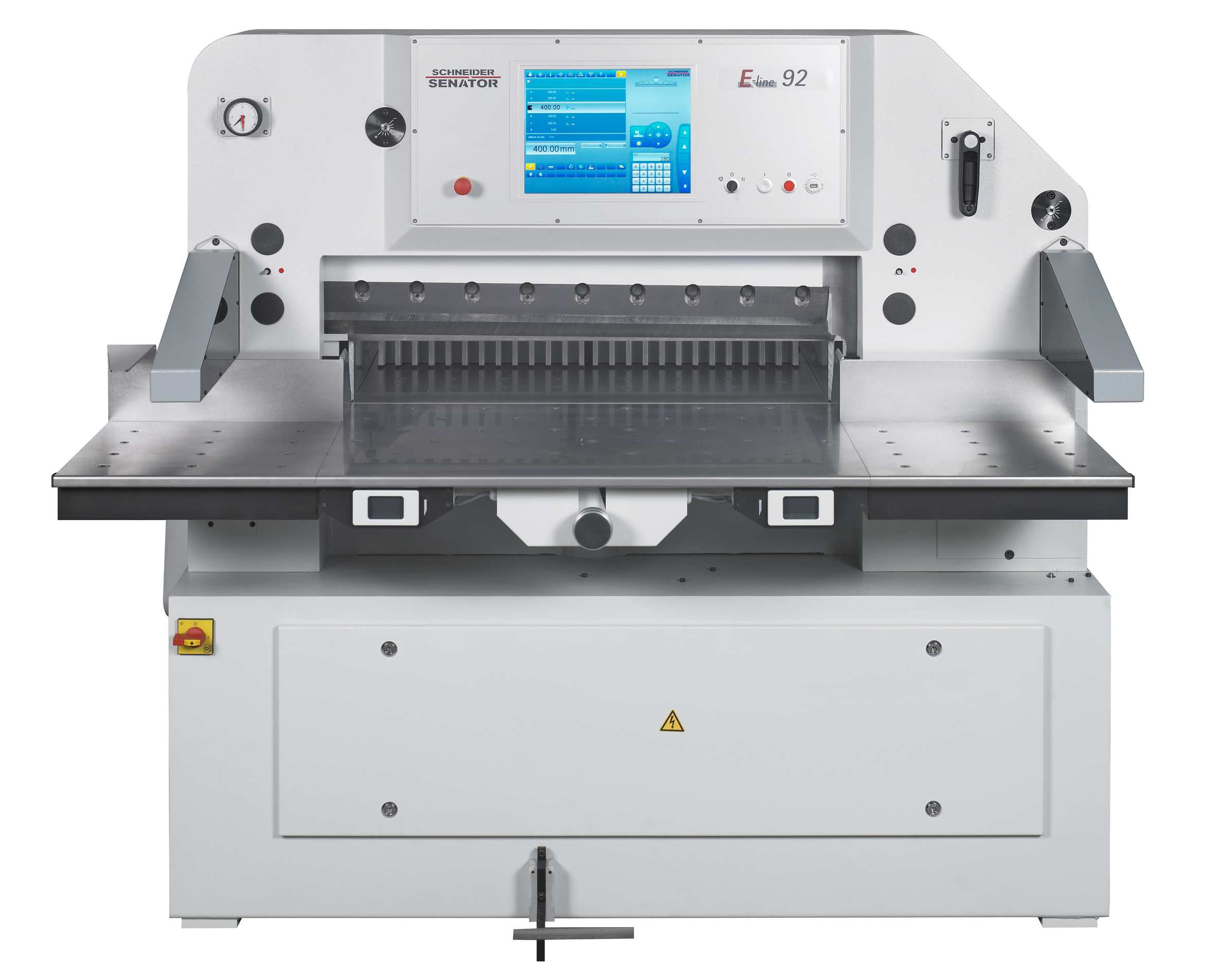

Rychlořezací stroje Schneider Senator E-line 78 & 92

Transkript

1 E-Line 92 Rychlořezací stroje Schneider Senator E-line 78 & 92 Vysoký výkon pro malé velikosti Kdo řeže malé formáty, neměl by být nucen vzdávat se absolutní přesnosti a spolehlivosti. Nyní existují stroje řady Senator E-line. Rychlořezací stroje s šířkou řezu 78 a 92 cm přesvědčí svou tradiční jakostí značky Schneider Senator ve spojení s překvapivě nízkou cenou. Nový E-line je naprosto tichý v režimu stand-by. Elektrická energie se spotřebovává pouze při řezání. Kompletní Vybavení rychlořezací stroj Senator E-line 78 a 92 s mechanickým pohonem nože a s hydraulickým lisovacím břevnem

2 řízení počítačem s 15" TFT displejem kuličkový tažný šroub uzavřený zadní stůl masivní litinový rám bezpečnostní závora se světelnou infračervenou mříží pojistný šroub (safety bolt) stůl se vzduchovými polštáři z ušlechtilé oceli s ventilátorem, antikorozní vlevo a vpravo vždy jeden postranní stůl z ušlechtilé oceli, antikorozní, profukovaný vzduchem optická pomůcka pro načrtnutí řezu výměna nože a jemné doladění zepředu 2 nože 5 sinusových řezacích lišt ergonomická tlačítka řezu nářadí barva: RAL 7035, světle šedá v souladu s CE-EN 1010 volitelné příslušenství - ruční nastavení zadního sedla Osvědčená technika důsledně dále vyvíjená Váš rychlořezací stroj musí fungovat bez problémů i při vysoké zátěži. Nová řada E-line Schneider Senator je výsledkem našich dlouholetých zkušeností s řezacími stroji všech šířek řezu. V jednodílném litinovém rámu se nachází osvědčená mechanicko-hydraulická konstrukce. je zárukou dlouhé životnosti. Kompaktní stroj nemusí být zpravidla pevně ukotven do podlahy. Přímý pohon E-line vzdali jsme se spojky, setrvačníku a podobných dílů, podléhajících opotřebení zaručuje spolehlivost a malou spotřebu energie. Jako na míru pro malé tiskárny výborně se hodí pro důsledný nepřetržitý provoz.při vývoji E-line jsme zvláštní pozornost věnovali snadné obsluze. Tak se jednoduchá výměna nože provádí pohodlně přímo v rovině obsluhy. Také seřízení nožů je sériově umístěno na stroji vpředu. Seřizování tažné tyče stroje není vůbec nutné. Všechny body mazání jsou přístupné zvenku. Vzduchem ofukované, nerezavějící postranní stoly z ušlechtilé oceli oceníte při každodenní práci, protože výrazně podporují manipulaci s řezaným materiálem. Jádrem E-line je však řízení počítačem v nově vyvinutém rozhraní PCC (Power Cutting Control). Vyvinuli a zkonstruovali jsme ho výhradně pro použití v řezacích strojích. Ergonomicky výhodná klávesnice nabízí všechny potřebné funkce, které lze navolit přímo symbolickými funkčními klávesami. Kapacita s cca programovými kroky a neomezenou volbou programu je více než dostatečná. Program servisní diagnózy a plně automatická funkce s opakovanými řezy jsou sériové. Ovládání stroje si lze rychle osvojit a v každodenní praxi je maximálně neproblematické.

3 Technické údaje nového PCC (Power Cutting Control) Ovládání PC vhodný pro drsné průmyslové využití 15ti palcový barevný dotikový TFT displej Kapacita paměti, počet programů PCC neomezený Bezpečnost prokázána a testována při dodržení nejvyšších bezpečnostních standardů Kontrola chyby řezu (zastávka řezu v případě překročení tolerance polohy) Možnost pro jednotlivé řezy bez přerušení průběhu programu Změna: palce / mm / cm Dávkovací přesnost: 1/100 mm Počítač řezů Programovatelný počítač řezů, nulovatelný Přívod vzduchu Chybová diagnostika Kapesní kalkulačka Zobrazení data a času Ochrana před vymazáním programů Ochrana dat v případě výpadku napájení Výběr jazyka Programová paměť na USB flash disku Ethernet rozhraní pro připojení k síti Stand-by funkce pro hlavní pohon (od řady S-Line 115H) Možnosti programování: Jeden řez, opakování řezu, program řezu Digitálně nastavitelná a programovatelná pre-press doba Digitálně nastavitelná a programovatelná lisovací síla (od řady S-Line 115H) Rozdíl rozměru Programování vstupní hodnoty nebo skutečný převod hodnoty Programovatelná rychlost posuvu zadního sedla Upínání bez řezu Lineární korekce programu Korekce programu v procentech Automatický výhoz papíru a programovatelná značka výhozu Informace o obsluze Optimalizace řezu

4 E-Line 92 Rychlořezací stroj Senator E-line 78 & 92 Technická data A Šířka řezu, mm B Hloubka vkládání, mm C Použitelná výška, mm D Výška stolu, mm E Šířka stroje, mm bez postranních stolů F Šířka stroje, mm s postranními stoly G Hloubka stroje, mm

5 H Výška stroje, mm I Hloubka předního stolu, mm K Hloubka postranního stolu, mm L Šířka postranního stolu, mm Příkon, max. kw 3,8 5,5 Hmotnost netto, kg Lisovací tlak min., dan Lisovací tlak max., dan Tloušťka nože, mm Řez zbytku, mm s krytem břevna (volitelné 50) Řez zbytku, mm bez krytu břevna Cyklus nože, sek 1,43 1,43 Rychlost sedla, mm/sek Zatížení stropu dan/m Specifický měrný tlak, dan/cm2 (+/- 12 %) 1,9 2,1 Technické změny vyhrazeny, chyby vyhrazeny.
