Traffic. Rychloshrnovací vrata s výměnnými sekcemi. krenotech. vratová technika automatické dveře E N T R A N C E SPECIALISTS

Transkript

1 A U TO M AT I C

2 Robustní, spolehlivé a modulární... ideální řešení pro střední a velké vjezdy. Rychlá, funkční a trvanlivá vrata pro použití v průmyslové a komerční oblasti. Rychloskládací vrata jsou mnohostranná a trvanlivá, s dlouhou životností. Modulární struktura závěsu, spojeného hliníkovými profily, může obsahovat polyesterové sekce v různých barvách. Široké, po celé délce průhledné sekce zajišťují bezpečnější provoz a propouštějí do objektu více světla. Závěs se může rychle a snadno vyměnit a přináší tím úsporu peněz a času. Alternativní kovová trubková konstrukce zajišťuje vratům vysokou odolnost proti tlaku větru. Motor, ovládací a bezpečnostní systémy a modulární vyvažovací systém jsou integrovány v příčníku a ve vertikálních sloupech konstrukce, a tím dobře odolávají povětrnostním vlivům. Vrata jsou ideálním řešením pro externí vjezdy a efektivně pracují v každé situaci - při silném větru, v objektech s rozdílnými tlaky a v oblastech s vysokým provozem. jsou pevná a spolehlivá inteligentní vrata pro střední a velké vjezdy. Funkční a ekonomicky výhodný Všestranný, s modulárními sekcemi tvoří pružný závěs s modulárními sekcemi, vloženými do robustní trubkové konstrukce. Modularita závěsu umožňuje různé uspořádání podle požadavků nebo výměnu při protržení nebo jiném poškození. může být v provedení s plnými nebo s průhlednými PVC sekcemi. Závěsy se dodávají ve standardním provedení nebo zesílené pro lepší odolnost proti tlaku větru. Snadná a rychlá montáž Příčník, namontovaný nad robustními sloupy, umožňuje snadnější montáž. Je v něm ukrytý celý převodový mechanismus. Kabely s typizovanými konektory usnadňují elektrické zapojení. Vysoká bezpečnost a spolehlivost Robustní integrovaná konstrukce vrat dovoluje vysoké provozní zatížení. Infračervené fotobuňky ve sloupech poskytují vysoký bezpečnostní standard. Bezpečnostní lišta může obsahovat fotobuňky nebo tlakový spínač. Použití elektropneumatického systému způsobí okamžitou reverzaci vrat při najetí na překážku. Lištu tvoří hliníkový profil s gumovým nárazníkem - standardní provedení u všech vrat DITEC.) Graf odolnosti proti tlaku větru km/h PL mm km/h Standardní závěs Modulární vyvažovací systém s protizávažím se silnými řemeny minimálně zatěžuje motor. Protizávaží navíc bezpečně spouští závěs. Nouzové odjištění na obou stranách vrat umožňuje poloautomatické otevření závěsu odpojením vyvažovacího systému. PL mm Zesílený závěs

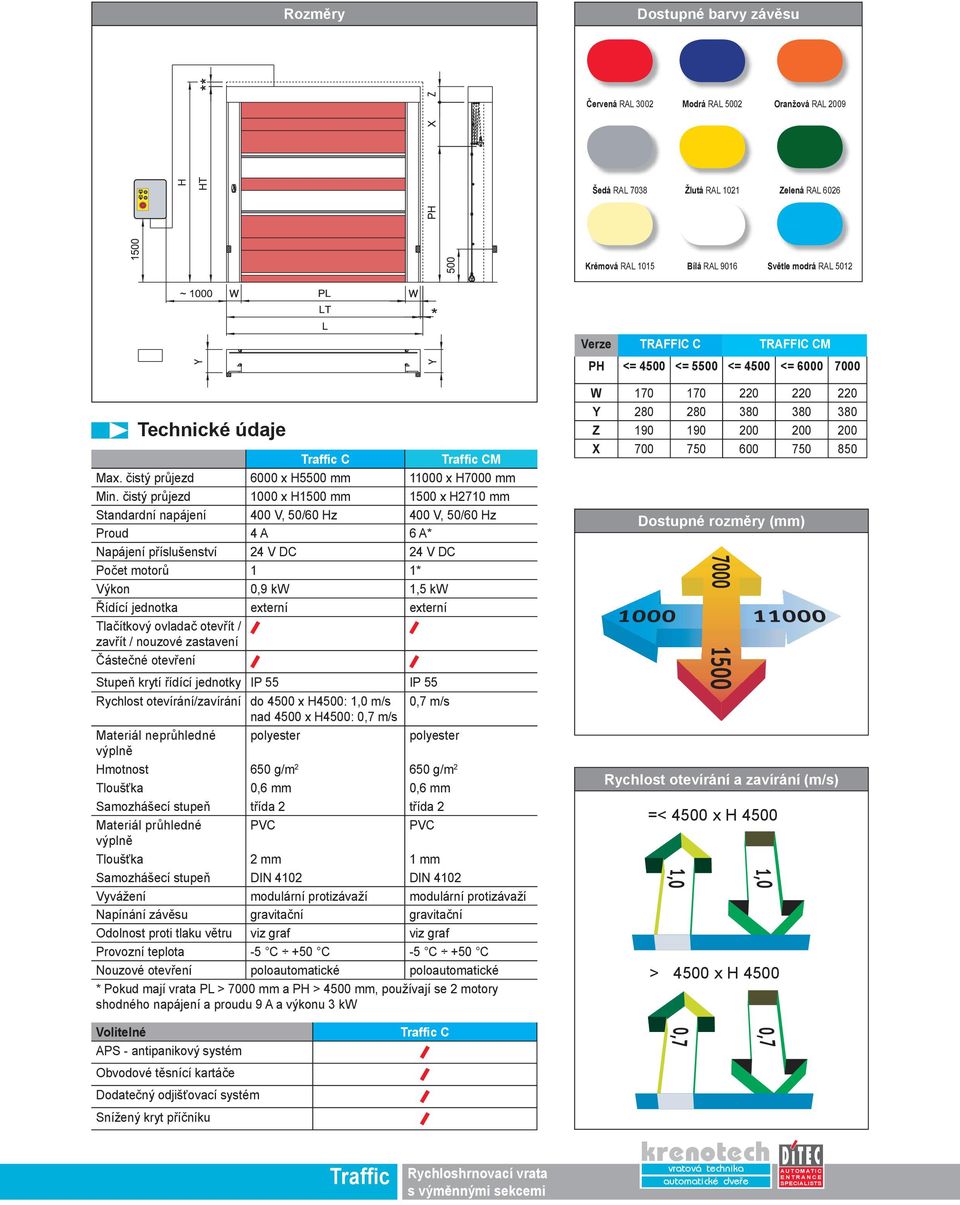

3 Rozměry Dostupné barvy závěsu Červená RAL 3002 Modrá RAL 5002 Oranžová RAL 2009 Šedá RAL 7038 Žlutá RAL 1021 Zelená RAL 6026 Krémová RAL 1015 Bílá RAL 9016 Světle modrá RAL 5012 Verze TRAFFIC C TRAFFIC CM PH <= 4500 <= 5500 <= 4500 <= Technické údaje C CM Max. čistý průjezd 6000 x H5500 mm x H7000 mm Min. čistý průjezd 1000 x H1500 mm 1500 x H2710 mm Standardní napájení 400 V, 50/60 Hz 400 V, 50/60 Hz Proud 4 A 6 A* Napájení příslušenství 24 V DC 24 V DC Počet motorů 1 1* Výkon 0,9 kw 1,5 kw Řídící jednotka externí externí Tlačítkový ovladač otevřít / zavřít / nouzové zastavení Částečné otevření Stupeň krytí řídící jednotky IP 55 IP 55 Rychlost otevírání/zavírání Materiál neprůhledné výplně do 4500 x H4500: 1,0 m/s nad 4500 x H4500: 0,7 m/s polyester 0,7 m/s polyester Hmotnost 650 g/m g/m 2 Tloušťka 0,6 mm 0,6 mm Samozhášecí stupeň třída 2 třída 2 Materiál průhledné PVC PVC výplně Tloušťka 2 mm 1 mm Samozhášecí stupeň DIN 4102 DIN 4102 Vyvážení modulární protizávaží modulární protizávaží Napínání závěsu gravitační gravitační Odolnost proti tlaku větru viz graf viz graf Provozní teplota -5 C +50 C -5 C +50 C Nouzové otevření poloautomatické poloautomatické * Pokud mají vrata PL > 7000 mm a PH > 4500 mm, používají se 2 motory shodného napájení a proudu 9 A a výkonu 3 kw W Y Z X Dostupné rozměry (mm) Rychlost otevírání a zavírání (m/s) =< 4500 x H 4500 > 4500 x H 4500 Volitelné APS - antipanikový systém C Obvodové těsnící kartáče Dodatečný odjišťovací systém Snížený kryt příčníku

4 Robustní a trvanlivý Robustní a solidní kovová konstrukce z galvanizované oceli se dodává v lakovaném provedení podle vzorníku RAL, nebo v nerezové oceli AISI 304 (rozměry do 4500 x H 4500 mm). Pružný závěs ze speciální samozhášecí tkaniny třídy 2 se dodává v několika barevných provedeních. Poskytuje efektivní ochranu proti chladu, teplu, prachu, hluku a odolává vysokému tlaku větru (standardní provedení do 90 km/h, zesílené provedení do 120 km/h). Inteligentní Řídící jednotka vrat s mikroprocesorovou technologií odpovídá směrnicím IEC a může ovládat pohon a bezpečnostní zařízení. Umožňuje používat pokročilé ovládání a je vybavena funkcí autotest. Obvodové kartáče (volitelné) zvyšují těsnost a odolnost vůči atmosférickým vlivům. CM CM jsou trvanlivá a solidní vrata, vhodná pro velké venkovní vjezdy. Jsou robustní a mají velkou odolnost proti tlaku větru. Provedení s monoblokovým závěsem a průhledným oknem pro lepší viditelnost. vedení řemenu exkluzívní pohon integrovaný do konstrukce vyvažovací systém s modulárním protizávažím různé možnosti použití oken navíjecí řemen výztuhy bezp. fotobuňky hliníkové spojovací lišty držáky řemenu ovládací panel těsnící koleje poloautomatické odjištění na obou stranách polyesterový závěs ze speciální samozhášecí tkaniny, v široké paletě barev chráněná bezp. lišta

5 Popis - rychloshrnovací vrata a výměnnými sekcemi a protizávažím tvoří: Ocelová, samonosná a pevná konstrukce s pohonem, brzdou, koncovými spínači a odjištěním - vše v jednom modulu, používajícím napájení 400 V, zabudované do sloupu. Rychlost otevírání/zavírání 1 m/s (0,7 m/s do PL 4500 mm). Řídící jednotka s mikroprocesorovým ovládáním, funkcí autotest a nastavitelným časováním; tlačítkový ovladač otevřít/zavřít a nouzové zastavení. Poloautomatické odjištění s bezp. funkcí rychlého a snadného otevření vrat díky modulárnímu vyvažovacímu systému. Zabudované infračervené fotobuňky. Pružný závěs s automatickým samoopravením je vyrobený ze speciální polyesterové tkaniny a / nebo ze sekcí ze samozhášecího transparentního PVC. Jednotlivé sekce jsou spojeny hliníkovými lištami. Rychle reagující bezpečnostní lišta se gumovým nárazníkem. Za příplatek provedení kartáčovaná nerez AISI 304 nebo vypalovaný lak podle vzorníku RAL. Pružný monoblokový závěs je použit pouze u vrat CM.

6 Ovládací a bezpečnostní příslušenství mikrovlnné čidlo nastavitelné dálkovým ovládáním detektor magnetické smyčky dlaňové dálkové ovladače a tlačítka APS - antipanikový systém infračervené fotobuňky poloautomatické odjištění maják semafor pneumatická a elektronická tlačítka Směrnice Pro montáž se musí používat pouze originální příslušenství DITEC. Pohony DITEC mají certifikaci CE. Jsou konstruovány a vyrobeny v souladu s bezp. požadavky směrnice 98/37/EC, směrnice elektromagnetické kompatibility 89/336/EEC a směrnice nízkého napětí 73/23/EEC. Výrobce si vyhrazuje právo na změny z důvodu aktualizace výrobku. Služeb 5/ Praha 10 tel.: fax: gsm: kren@tech.cz Kubelíkova Varnsdorf tel.: fax: gsm:
