POČÍTAČKA MĚN UŽIVATELSKÁ PŘÍRUČKA

Transkript

1 POČÍTAČKA MĚN UŽIVATELSKÁ PŘÍRUČKA OBSAH Bezpečnostní upozornění 1 Vybalení 1 Vlastnosti Popis zadní části přístroje Návod k použití Způsob používání Popis vnějšku přístroje Návod k inteligentním funkcím XD Řešení běžných problémů 3 Bezpečnostní upozornění 1. Ujistěte se, že máte dobré uzemnění zdroje elektrické energie. Nepokládejte přístroj na vlhké místo, abyste předešli elektrickému zkratu.. Tento přístroj používejte v teplotním rozmezí 0 C až 40 C. Po připojení k elektrickému zdroji jej nechte -3 minuty rozehřát. Bude-li přístroj používán za teploty nižší než 0 C či vyšší než 40 C, nebude fungovat správně. 3. Používejte přístroj raději dále od potenciálně problémových elektrických spotřebičů (vrtačka, svářečka), silného světla a magnetického pole, jinak může být přístroj mimo provoz.

2 4. Pravidelně odstraňujte prach usazený uvnitř přístroje. Předtím přístroj vypněte a odpojte od elektrické zásuvky. 5. Vypněte přístroj, pokud ho hodláte nepoužívat či se od něj vzdálit. 6. Kontaktujte prodejce, nastane-li jedna z následujících situací: Do přístroje vnikla kapalina. Přístroj je vážně poškozen. Přístroj funguje značně jinak než dříve. Přes správné používání přístroj funguje nesprávně. Vybalení Jakmile odstraníte vnější obal, zkontrolujte prosím povrch přístroje, zda je v pořádku a zda je příslušenství kompletní. Příslušenství vizte vlevo. S jakýmikoli dotazy se obraťte na prodejce. Vlastnosti Čistá hmotnost: 6,5 kg Elektrický proud: 0,5 A Proud ochranného tubusu: A Rozměry: mm Velikost bankovek: mm, šířka mm Kapacita vstupního : 15 mm Počítací displej: ks Napájení: AV 0 (1±10%) 50/60 Hz Výkon: 60 W Pracovní teplota: 0 C až 40 C Rychlost počítání: > 1000 ks/min Tloušťka bankovky: 0,075-0,15 mm Kapacita odkládacího : 30 mm Předvolbový displej: ks Popis zadní části přístroje 1. Vstupní zásobník. Seřizovací šroub 3. Vypínač 4. Vstupní zdířka 5. A pojistka (vnitřní) 6. Zdířka vnějšího displeje Návod k použití 1. Připojte elektrickou zástrčku s napětím AV 0 V k přístroji a zapněte ho. Přístroj vydá tři pípnutí poté, co provede samokontrolu a zobrazí 0. Vydá-li přístroj jiný signál, přečtěte si prosím Řešení běžných problémů.. Abyste předešli špatné detekci bankovek či jejich potrhání, zkontrolujte před počítáním všechny bankovky a vyřaďte ty, které jsou: a) opravované b) vyprané

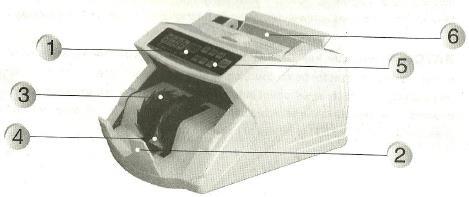

3 c) velmi znečištěné d) potrhané Způsob používání Seřaďte bankovky, očistěte je, položte bankovky na šikmou plochu a vložte je do vstupního. Popis vnějšku přístroje 1. Displej. Odkládací zásobník 3. Svodná stěna odkládacího 4. Odkládací čidlo 5. Ovládací panel 6. Vstupní zásobník Návod k inteligentním funkcím XD-915 UV: Ultrafialovou detekci zvolte stisknutím tlačítka UV ; indikátor UV se zapne. Jakmile bankovky správně vložíte do vstupního, začne přístroj díky této funkci počítat s ultrafialovou detekcí. Na hlavním displeji se zobrazí počet nesporných bankovek. Zjistí-li přístroj falešnou bankovku, zastaví se a vydá pípnutí. Falešná bankovka bude v odkládacím vždy poslední. Pro pokračování vyjměte falešnou bankovku a stiskněte tlačítko RESET. Ultrafialová detekce dobře funguje pro bankovky bez fluorescenční reakce, neboť detekuje bankovky s fluorescenční reakcí. COUNT: Funkci COUNT indikuje kontrolka CNT. Tato funkce znamená, že jakmile budou bankovky správně vloženy do vstupního, začne je přístroj automaticky počítat a jejich počet zobrazí na hlavním displeji. Počítací funkce funguje správně pro většinu měn světa. BATCH: Dávkovací mód zapnete tlačítkem BATCH ; to indikuje kontrolka BAT. Tlačítky +1 a +10 (aniž by ve vstupním byly bankovky) přednastavíte velikost dávky. Stisknete-li +1, resp. +10, zvýší se velikost dávky o 1, resp. 10. Počítačka automaticky začne počítat, jakmile budou bankovky vloženy do vstupního. Jakmile počet odpočítaných bankovek dosáhne přednastavené velikosti dávky, počítačka se zastaví. Nyní můžete vyjmout odpočítané bankovky z odkládacího nebo stisknout tlačítko RESET a dávkové odpočítávání bude pokračovat. ADD: Sčítací mód zapnete tlačítkem ADD ; to indikuje kontrolka ADD. V tomto módu. V tomto módu bude počítačka připočítávat bankovky k číslu již zobrazenému na displeji. Číslo zobrazené na displeji tak bude součtem několika počítání, dokud nestisknete tlačítko RESET. Jakmile součtový displej dospěje k číslu 999, vynuluje se. CLEAR/RESET: Vynuluje aktuální číslo na displeji, pokud přístroj přestal počítat a nevydává žádný alarm.

4 ALARM: Pokud přístroj při počítání detekuje pochybnou bankovku, zastaví se a vydá tři pípnutí. Pochybná bankovka je první v odkládacím. Signál Význam Signál Význam E-P Poškozená bankovka E-L Pochybná bankovka E-D Dvě slepené bankovky E-E Šířka bankovky Řešení běžných problémů Není-li počítání plynulé či správné, zkontrolujte vstupní zásobník. Vzdálenost mezi odolnou gumou a počítacím válečkem lze nastavit seřizovacím šroubem. Vezměte bankovku a vložte ji do mezery mezi gumou a válečkem, abyste vyzkoušeli tah. Otáčením šroubu po směru hodinových ručiček vzdálenost zmenšíte, otáčením proti směru ji zvětšíte. Chybové zprávy Po zapnutí se přístroj sám zkontroluje. V případě jakékoli abnormality displej zobrazí následující chybové zprávy. Zprá va Chyba Řešení Fe1 Čidlo vstupního Zkontrolujte zapojení čidla vstupního, nebo jej vyměňte Fe Levé počítací čidlo Zkontrolujte zapojení levého počítacího čidla, nebo jej vyměňte Fe3 Pravé počítací čidlo Zkontrolujte zapojení pravého počítacího čidla, nebo jej vyměňte Fe4 Čidlo odkládacího Zkontrolujte zapojení čidla odkládacího, nebo jej vyměňte

5 Řešení běžných problémů Před údržbou zkontrolujte následující problémy. Před řešením problému přístroj vypněte a odpojte od elektrické zásuvky. Problém Přístroj nefunguje Začátek nebo konec počítání nefunguje. Nepřesné počítání Nesprávná detekce. Příčiny a řešení 1. Jeden z konců kabelu není připojen k zástrčce či k zásuvce. Řešení: Správně připojte přístroj k elektrickému proudu.. Přístroj není zapnutý. Řešení: Zapněte přístroj. 3. Pojistka vyhořela. Řešení: Vyměňte pojistku. 4. Použité napětí je nízké. Řešení: Seřiďte napětí. 1. Čidlo vstupního je zaprášené. Řešení: Vyčistěte čidlo vstupního.. Čidlo odkládacího je odpojené. Řešení: Připojte čidlo správně. 3. Přepravní pás je přetržený. Řešení: Vyměňte přepravní pás. 4. V přístroji je zaseknutá bankovka. Řešení: Vyjměte zaseknutou bankovku a seřiďte vzdálenost mezi gumou a válečkem. 1. Poloha vstupního není správná. Řešení: Seřiďte polohu.. Počítací čidlo je zaprášené. Řešení: Vyčistěte čidlo. 3. Odolná guma nebo počítací váleček jsou opotřebené. Řešení: Vyměňte opotřebené příslušenství. 4. Bankovky jsou nesprávně umístěny ve vstupním. Řešení: Správně umístěte bankovky do vstupního. 1. Funkce ultrafialové detekce nebyla zvolena. Řešení: Správně zvolte funkci ultrafialové detekce.. Zářivka je zastaralá. Řešení: Vyměňte ji za novou zářivku. 3. Měřidlo šířky bankovky nefunguje. Řešení: Vyměňte měřidlo šířky bankovky.
