1 KATALOG RODINNÝCH DOMŮ Dolní Dolní hejčínská hejčínská Olomouc Olomouc tel: tel: tel: tel:

2 Obsah UVODNÍ SLOVO 3 5 PROČ JE DŘEVOSTAVBA TOU SPRÁVNOU VOLBOU 6 KLADY, ALE I SLABŠÍ MÍSTA MODERNÍCH DŘEVĚNÝCH STAVEB 7 MÝTY O DŘEVOSTAVBÁCH 8 POPIS STANDARDNÍ DODÁVKY 9 19 PŘÍZEMNÍ DOMY BUNGALOV PATROVÉ DOMY KLASIK PATROVÉ DOMY HORIZONT ŘEZY KONSTRUKCÍ TECHNICKÉ PROVEDENÍ HRUBÉ STAVBY DŘEVOSTAVBY HISTORIE A SOUČASTNOST ROZDĚLENÍ A SYSTÉMY DŘEVOSTAVEB KONTAKTY A PARTNEŘI 44 POZNÁMKY 45 2

3 V dnešní době jsou dřevostavby atraktivním řešením v otázkách bydlení. Obecně se dá říct, že dům na bázi dřeva je hodně zajímavou alternativou ke klasickému zděnému domu. I když naše společnost má své začátky v roce 2016, větší část vedení i pracovníků má dlouholeté zkušenosti s výstavbou montáží nízkoenergetických rodinných domů s dřevěnou nosnou konstrukcí dřevostaveb. Tyto domy dodáváme zákazníkům v základních dvou fázích rozestavěnosti dodávka domů NA KLÍČ nebo dodávka ve fázi UZAVŘENÉ HRUBÉ STAVBY. V týmu máme zastoupeny odborníky všech stavebních profesí, kteří jsou ochotni našim zákazníkům splnit jejich přání při výstavbě rodinného domu. Stavíme jak klasické domy, tak i moderně navržené dřevostavby. Postavíme i rodinné domy podle individuální potřeby a přání každého zákazníka. Rodinné domy stavíme jak podle našich typových projektů, tak i s potřebnými úpravami podle přání zákazníků. Naše dřevostavby jsou dodávány standardně včetně základové desky. Montované dřevostavby jsou v dnešní době stále rozvíjející se stavební odvětví, které nachází stále větší oblibu zákazníků, kteří uvažují o výstavbě rodinného domu. Rozhodnutí pro stavbu rodinného domu je jedno z nejdůležitějších v životě člověka. Neméně důležitá je i volba správné technologie. Při realizaci našich projektů využíváme spojení tradičních a nejmodernějších postupů, čímž zajišťujeme u našich staveb komfort a vysokou životní úroveň Vašeho bydlení. Dřevostavby stavíme rychle a efektivně díky praktičnosti suché výstavby. Jsme výrobci, a proto pro naše dřevostavby garantujeme prověřené stavební materiály, které musí splňovat nejpřísnější normy a kritéria. Ještě předtím než se seznámíte s nabídkou společnosti Dřevostavby Haná s.r.o., představíme Vám důvody, proč dávat přednost právě montovanému domu dřevostavbě: Rychlost výstavby: Vzhledem ke skutečnosti, že při výstavbě montáži dochází k minimalizaci mokrých procesů, kterými jsou pouze betonování základové desky, práce při montáži fasády, obkladačské a malířské práce a zbylé procesy jsou suché, dochází k velmi významné časové úspoře oproti výstavbě klasického zděného domu. Dřevostavbu lze zrealizovat k nastěhování během 3,5 až 5 měsíců od zahájení výkopových prací pro základovou desku. Toto je 3x a více kratší doba než je běžné pro zděné konstrukce. 3

4 Větší prostor: Obvodové zdi jsou užší než u zděného domu, proto se dostáváme, při zachování vnějších rozměrů, k většímu prostoru vnitřnímu. Z tohoto důvodu může dřevostavba nabídnout v průměru až o 10 % větší obytný prostor. Úspora nákladů na vytápění: Dřevo je nejdokonalejší izolační materiál s minimální tepelnou vodivostí. Zjednodušeně řečeno, v zimním období dřevostavba propouští méně chladu a v letním období pro změnu minimum tepla. Izolační vlastnosti montovaného domu jsou v porovnání se zděnou technologií až trojnásobně lepší. Jinak řečeno, náklady na pokrytí topné sezóny jsou až třetinové. Námi realizované řešení obvodových konstrukcí dosahuje velmi nízkých hodnot součinitele prostupu tepla (součinitel prostupu tepla našeho obvodového panelu o tl. 185 mm bez zateplovacího systému je U = 0,218 W.K-1.m 2, obvodový panel se zateplovacím systémem o tloušťce 100 mm U = 0,160 W.K-1.m 2, součinitel prostupu tepla tvárnice Ytong o tl. 200 mm je U = 0,704 W.K-1.m 2 ). Individuální úpravy dle požadavku investora: Díky používaným konstrukčním systémům a individuálnímu přístupu k investorovi lze naši dřevostavbu přizpůsobit nejen požadavkům investora, ale i parametrům pozemku. Pro nás je prioritní individuální přístup ke každému investorovi. Proto rozvržení půdorysu je ponecháno zcela na požadavcích investora. Zdravé klima: Dřevo je čistě přírodní materiál a v montované stavbě je bohatě zastoupeno. Jeho úkolem je nejen eliminovat tepelné ztráty domu, ale i tlumit hluk. Nehořlavost: Dřevo je sice hořlavý materiál, ale většina požárů v budovách vzniká požárem interiérového vybavení a nikoliv shořením konstrukčního materiálu. Masivní dřevo při hoření na povrchu zuhelnatí a tím brání rozšíření hoření do hloubky. Díky této vlastnosti si ohořelá konstrukce drží svůj tvar a zachovává statickou nosnost. Sendvičové konstrukce jsou složeny z nehořlavých materiálů. 4

5 Životnost a obyvatelnost domu: Životnost dřevostavby se při kvalitním a odborném provedení zcela vyrovná zděné stavbě. Pro důkaz není třeba chodit daleko. Stačí se podívat na dřevostavby na našich vesnicích nebo ve skanzenech. Kvalita těchto domů je kolikrát prověřena i staletími. Naše společnost poskytuje investorům záruku na dřevěnou nosnou konstrukci námi zhotovenou z námi dodávaného materiálu v délce 30 let. Nově dokončená dřevostavba splňuje požadavky pro kvalitní bydlení včetně velmi příznivého interiérového klimatu a je tedy možné se ihned nastěhovat. Není potřeba řešit problém s nadbytečnou vlhkostí, která vzniká při procesech ve standardně zděných domech. Montáž lze provádět během celého roku: Jelikož výstavba montáž probíhá výhradně suchým procesem, je možné tyto technologie provádět i v průběhu zimních měsíců, aniž by hrozilo riziko zdržení stavby z důvodů mrazů. Před zimním obdobím se zhotoví základová deska a během zimního období není problém s montáží a dokončením stavby. Ekologie a ochrana životního prostředí: V průběhu výroby a výstavby se spotřebuje cca 65 m3 dřeva. V naší republice vyroste zhruba 0,5 m3 dřeva za sekundu. To znamená, že v lese roste materiál na jednu dřevostavbu asi dvě minuty. Materiál na stavbu domku potřebuje ke své výrobě pouze vzduch, vodu, půdu a slunce. 5

6 Proč je dřevostavba tou správnou volbou Víte, proč jsou dřevostavby tak oblíbené, a stále více žádané? Důvodů proč stále více lidí volí právě dřevostavby je hned několik a asi nejčastěji zmiňovaným je bezpochyby rychlost výstavby. Rychlost výstavby u dřevostavby je průměrně 3-6 měsíců, a to v závislosti na typu konstrukce a způsobu montáže. Další důvodem proč jsou dřevostavby tak žádané, je suchý proces výstavby. Suchým procesem stavby se do konstrukce dřevostavby nedostává žádná "vestavěná" vlhkost. Díky tomu je dřevostavba hygienicky nezávadná a zamezí se tím nežádoucí budoucí tvorbě plísní a mikroorganismů. Tento problém je v současnosti bohužel velmi aktuální u zděných domů, kdy se urychlováním výstavby nedodržují, nebo výrazně zkracují technologické přestávky, a ve stavbě se tak "zanechá" značné množství vody. Těchto neduhů je však dřevostavba ušetřena. Cenová výhoda u dřevostavby není velká. Obecná cena dřevostavby je nižší v průměru jen o 5-15% proti zděné stavbě. Nejčastějším způsobem montáže u dřevostavby je tzv. sendvičová - plošná montáž, (systém Platform Framing). Je to modernější a rychlejší technologie montáže dřevostavby. Jednotlivé dílce panely se připraví ve výrobně. Na stavbě se jednotlivé dílce smontují, provede se kompletní montáž stavby a dokončí povrchové úpravy. Celý proces výstavby touto technologií trvá pouhé 2-5 měsíců. Hodně tohoto technologického postupu záleží na přípravných pracích. Připraví se kompletní stavba (panely) v prostorách výrobny (stěnové panely mají kompletní instalace i povrchovou úpravu) a samotná montáž na místě stavby trvá jen 4 8 týdnů. Během těchto dnů se provede montáž panelů (kompletace), montáž podlah, montáž střechy a fasádního systému. Další možností je provedení ve výrobních halách jen hrubé montáže panelů (sbíjená kostra panelů z jedné strany opláštěná ztužujícími deskami rigidur nebo OSB desky), výstavba na staveništi pak trvá 3 5 měsíců. Během této doby se provádí montáž systému (stěnové komplety, stropní konstrukce, střešní konstrukce, výplně panelů (panelů) a kompletní dokončení stavby. Délka výstavby je závislá i na velikosti budovaného objektu. Obr.6 Montáž stěnových dílců (panelů) Další používanou technologií výstavby je tzv., letmá montáž (systém Balloon Framing), v tomto případě trvá kompletní montáž stavby průměrně 4-6 měsíců. 6

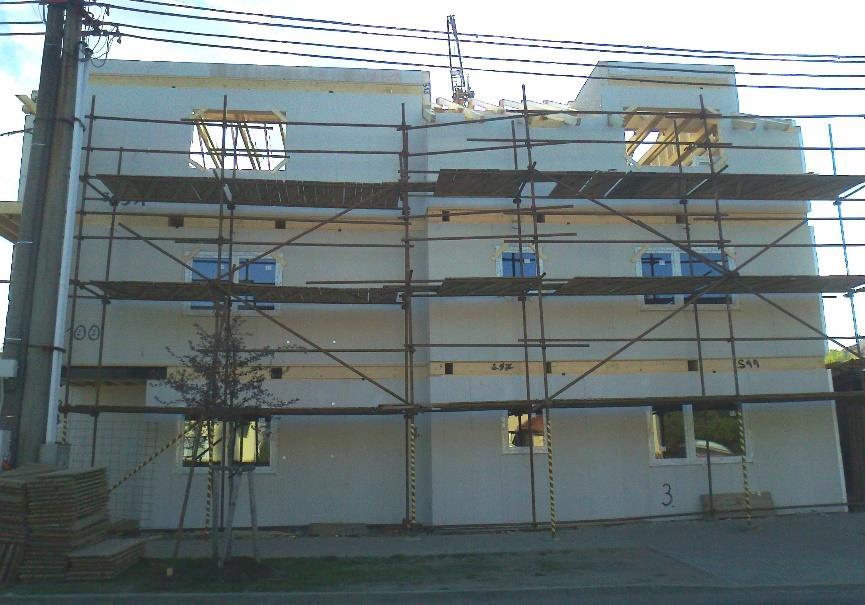

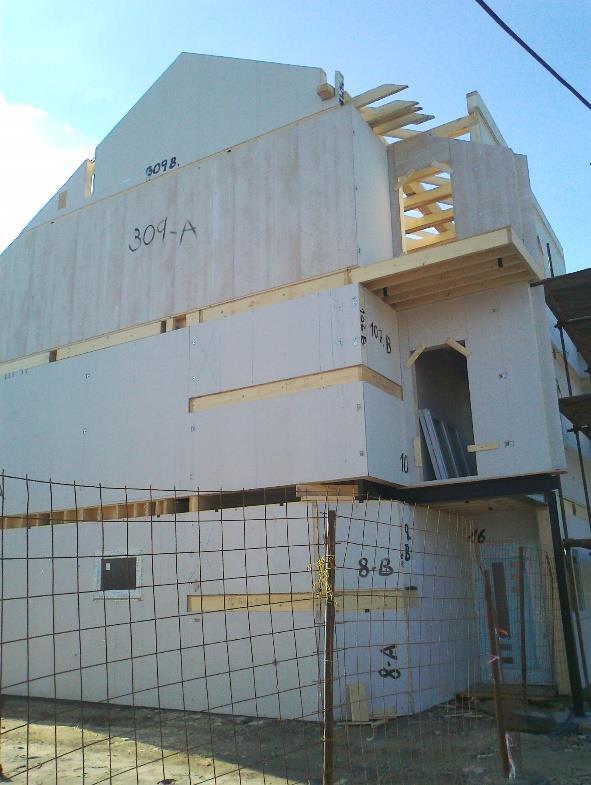

7 Klady, ale i slabší místa moderních dřevěných staveb Plusy: Mínusy: vysoká rychlost výstavby, suchá montáž = možnost prací i v zimě, výborné tepelně izolační vlastnosti, bezkonkurenční z hlediska vlivu na životní prostředí a z hlediska svázaných emisí CO2 a SO2 (skleníkových plynů), nízké dopravní nároky, snadná recyklace, ideální do seizmických oblastí a povodňových oblastí - vysychají rychleji než zděné stavby s nesrovnatelně menšími škodami. větší nároky na projekt a provedení na stavbě, důraz na statiku, protipožární řešení a akustiku. Obr.7 Dřevostavba během výstavby 7

8 Mýty o dřevostavbách O dřevu jako stavebním materiálu se rozšířilo několik mýtů, které se pokusíme uvést na pravou míru. Trvanlivost: Dřevostavby jsou z hlediska životnosti plně srovnatelné se zděnými domy. Musejí Samozřejmě stejně jako ostatní materiály splňovat přísné zákonné a normové požadavky na pevnost, stabilitu a životnost. Je však nutné se o ně poctivě starat. Hořlavost: Moderní dřevěné konstrukce jsou požáru odolné. Zaručují dostatečný čas na evakuaci obyvatel, vždy v řádu desítek minut. Zuhelnatělá povrchová vrstva vznikající při požáru na nosných prvcích (trámech) totiž brání dalšímu ohoření (u objemných dřevěných kusů pronikne oheň do zhruba dvou až třícentimetrové hloubky a jeho další postup se výrazně zpomalí či zastaví, neboť povrchová vrstva zuhelnatí a brání přístupu kyslíku). Při požáru je nejnebezpečnější pro obyvatele vzplanutí interiéru, nábytku, textilu a spotřebičů. Dalo by se říci, že dřevo hoří předvídatelným, spočitatelným, do určité míry řiditelným způsobem. Houby a červotoči: Dřevokazné houby a červotoči mohou pro dřevostavbu představovat nebezpečí pouze při nedostatku zkušeností při výstavbě (obvykle při výstavbě svépomocí) nebo zanedbání pravidelné údržby. Základem ochrany je zvládnutí principů tzv. konstrukční ochrany dřeva, které zamezují vnikání vlhkosti do konstrukce a nežádoucímu proudícímu vzduchu. Vzhled domu: Dřevostavba nemusí nutně představovat tradiční formu srubu nebo chalupy, jak se mnozí domnívají. Záleží na představách stavebníka a umu architekta, jak si s designem poradí. Mnoho lidí si pod pojmem dřevostavba představí problémové okály, které však nemají s konstrukcí současných dřevostaveb mnoho společného. Životní prostředí: Dřevo je v přírodě obnovitelný zdroj. Když se kus lesa vytěží, vysadí se stromy nové. Někteří odpůrci těžby dřeva odsuzují vykácené paseky, ale nevadí jim těžba v kamenolomu, který je trvalým zásahem do krajiny a žádný kámen v něm již nevyroste. V českých lesích je dvojnásobná celková zásoba dřeva než za první republiky, roční přírůstky dřeva jsou o jednu čtvrtinu vyšší než jeho plánovaná těžba. Dřevo jako stavební materiál nenachází odbyt na domácím trhu. 8

9 POPIS STANDARDNÍ STAVBY POPIS STANDARDNÍ DODÁVKY RODINNÉHO DOMU NA KLÍČ Výroba a montáž domů je v souladu s příslušnými normami a předpisy platnými v ČR. V konstrukci domu jsou použity výhradně materiály zdravotně nezávadné a předepsané kvality dle platných norem a předpisů. Stavební popis a popis prací je obsažen ve Specifikačním listu dodávky, který je součástí Smlouvy o dílo. Tento materiál obsahuje informace o technickém provedení a vybavení standardního domu a o rozsahu prací provedených dodavatelem od spodní hrany základové spáry až do stádia předání domu na klíč. 1. PROJEKTOVÁ DOKUMENTACE Kompletní projektová dokumentace pro stavební řízení stavební výkresy v platném měřítku, projekty TZB (elektroinstalace, ústřední vytápění, zdravotechnika) a technické zprávy pro stavební i sloučené řízení je v ceně díla 2. ZÁKLADOVÁ DESKA Základová deska v terénu nevykazujícím převýšení ve vodorovné rovině více jak 10 cm / 10 m pozemku: Sejmutí ornice Výkop základových pasů o šířce 500 mm do nezámrzné hloubky 850 mm Vylití základových pasů betonem Navýšení základových pasů nad skrytý terén ztraceným bedněním vyztuženým ocelovou výztuží a vylité betonem Zhotovení ležaté kanalizace z KG trub a uložení chrániček pro prostup přívodu elektřiny a vody včetně obsypu Zhutněný recyklát v tloušťce mm Tepelná izolace základových pasů polystyrenem XPS o tl. 60 mm s úpravou povrchu stěrkou z lepidla Zhotovení železobetonové základové desky proloženou armovací sítí 3. OBVODOVÁ NOSNÁ KONSTRUKCE Natavení protiradonové hydroizolace pod nosnou konstrukci vč. penetrace Uložení a ukotvení patní fošny (napuštěna impregnací proti plísním a dřevokazným houbám) Montáž dřevěné nosné konstrukce z KVH hranolů 120/60 mm Vnější opláštění konstrukce deskami Rigistabil tl. 12,5 mm Montáž věncové fošny 9

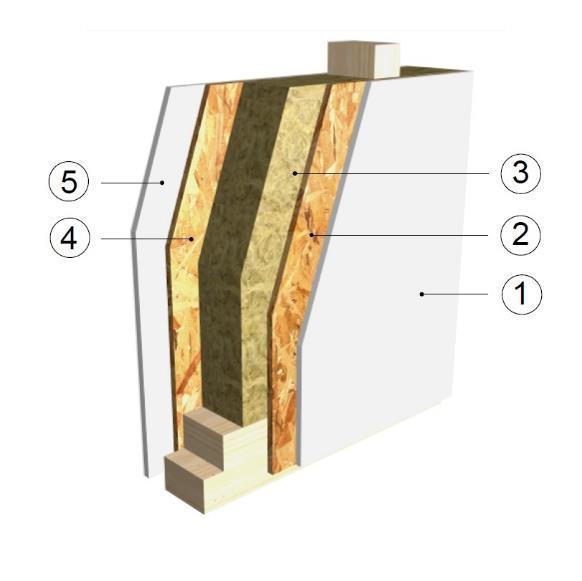

10 3.1. Schéma obvodové nosné stěny 1 sádrokartonová deska Rigistabil 12,5 mm 2 předstěna tl. 40 mm dřevěný rošt + tepelná izolace (pro umístění rozvodů inž.sítí voda, odpady, rozvod elektřiny) 3 parozábrana 4 nosný dřevěný rám rámová konstrukce KVH hranol 120/60 mm + tepelná izolace 120 mm 5 stabilizační deska nosného panelu Rigistabil 12,5 mm 6 kontaktní zateplovací systém fasády polystyrén EPS 70F tl. 100 mm 7 barevná silikonová fasádní stěrka 4. VNITŘNÍ NOSNÁ KONSTRUKCE Natavení protiradonové hydroizolace pod nosnou konstrukci vč. penetrace Uložení a ukotvení patní fošny (napuštěna impregnací proti plísním a dřevokazným houbám) Montáž dřevěné nosné konstrukce z KVH hranolů 100/60 mm Jednostranné opláštění konstrukce OSB deskami 12 mm Montáž věncové fošny 4.1. Schéma vnitřní nosné konstrukce 1 sádrokartonová deska 12,5 mm 2 stabilizační deska nosného panelu OSB deska 12,0 mm 3 nosný dřevěný rám rámová konstrukce KVH hranol 100/60 mm + zvuková izolace 100 mm 4 stabilizační deska nosného panelu OSB deska 12,0 mm 5 sádrokartonová deska 12,5 mm 10

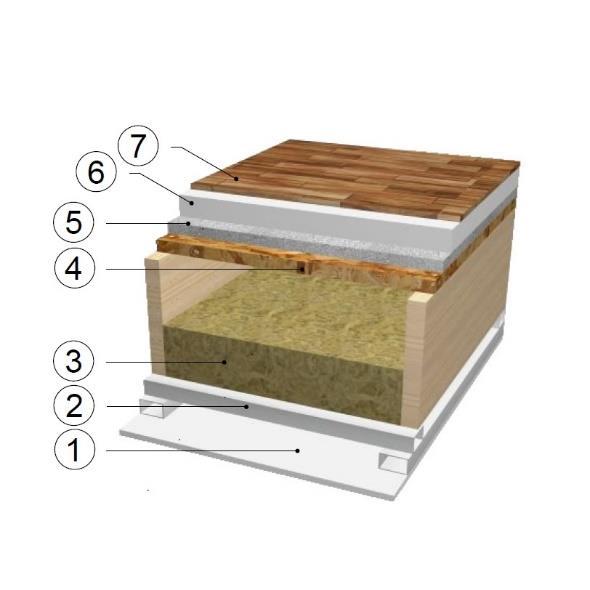

11 5. STROPNÍ KONSTRUKCE Stropní konstrukce u domu typu Bungalov je řešena dolní pásy střešních vazníků Stropní konstrukce u podkrovních domů Klasik je zhotovena z KVH hranolů na jejichž horní hranu je upevněna konstrukce podlahy II.NP z OSB desek tl. 22 mm Schéma stropu pod neobytným podkrovím 1 strop sádrokartonová deska 12,5 mm 2 parozábrana 3 ocelová sádrokartonová konstrukce 4 tepelná izolace tl. 60 mm 5 tepelná izolace tl. 160 mm vložená mezi vazníky 5.2. Schéma stropu s obytným podkrovím 1 strop sádrokartonová deska 12,5 mm 2 ocelová sádrokartonová konstrukce 3 zvuková izolace tl. 100 mm vložená mezi stropnice 4 záklop stropu OSB deska tl. 22 mm 5 kročejová izolace polystyren Rigifloor tl. 20 mm 6 anhydritová stěrka 7 podlahová krytina 11

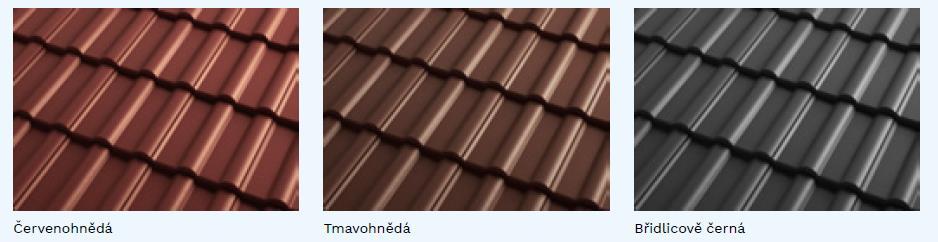

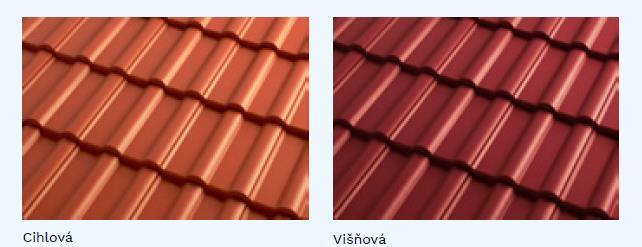

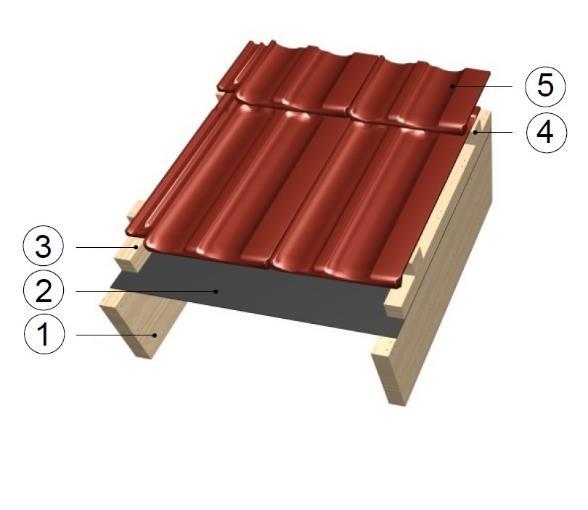

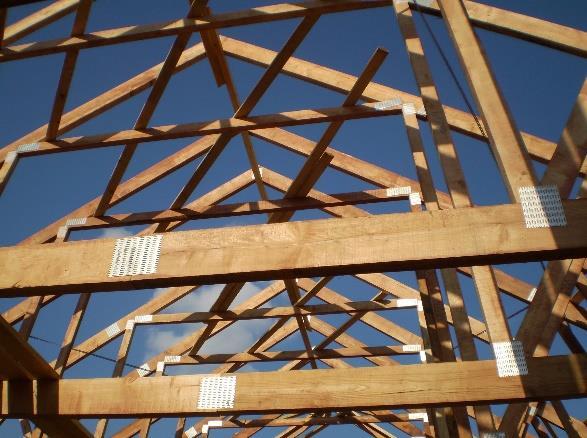

12 6. STŘEŠNÍ VAZNÍKOVÁ KONSTRUKCE Usazení vazníků, jejich vyrovnání, ztužení a zavětrování Montáž podstřešní difúzně propustné fólie a laťování impregnovanými latěmi včetně okapního plechu - PZ Montáž okapového systému stavby okapy a svody z přírodním TiZn plechu* Montáž betonové střešní krytiny včetně doplňků barva krytiny dle přání investora* Montáž podbití střechy smrkovými palubkami s perodrážkou napuštěnými tenkovrstvou lazurou s ochranou proti UV záření barva odstínu dle přání investora* Okapový systém je možno dle výběru investora dodat i v barevném provedení příplatek dle barevného odstínu 6.1. Schéma střechy nad neobytným podkrovím 1 krokev horní pás střešního vazníku 2 difúzní fólie 3 kontralatě 4 střešní latě 5 betonová střešní krytina 12

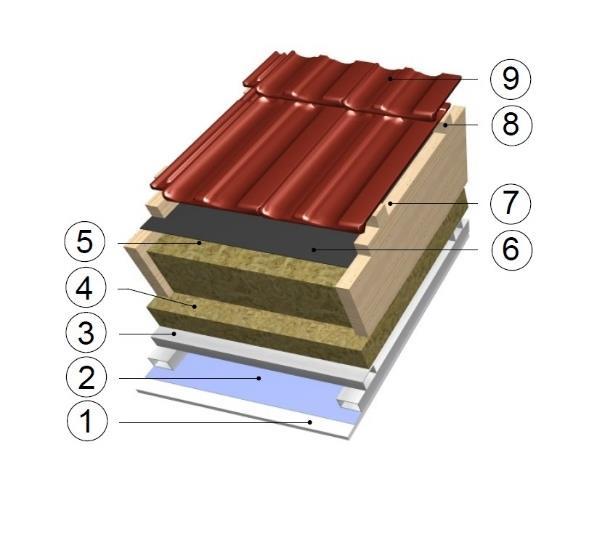

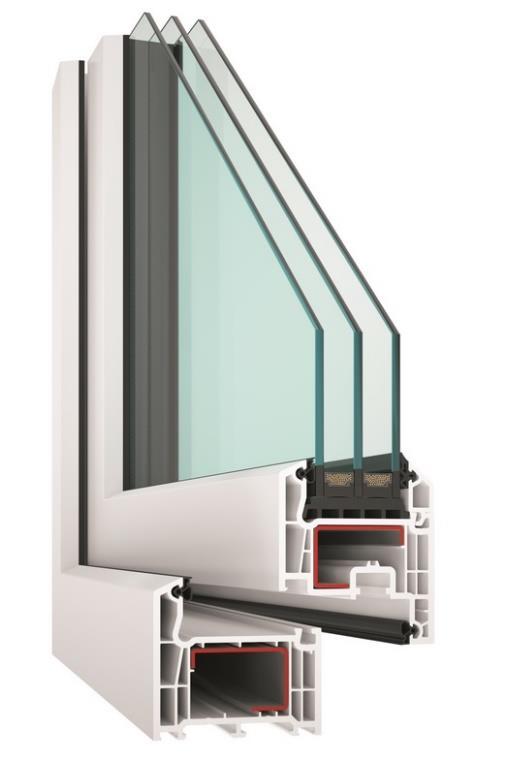

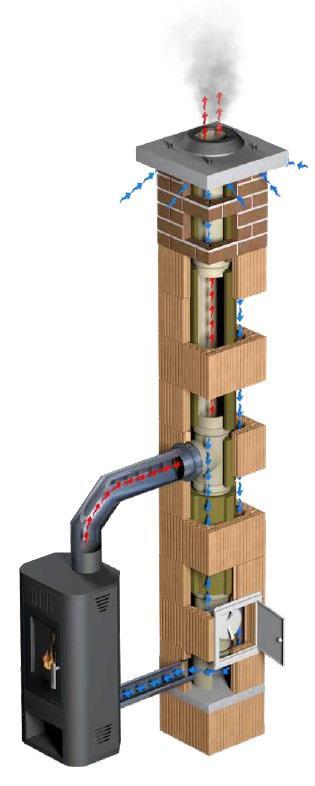

13 6.2. Schéma střechy nad obytným podkrovím 1 strop podkroví sádrokartonová deska 12,5 mm 2 parozábrana 3 ocelová sádrokartonová konstrukce 4 tepelná izolace tl. 60 mm 5 tepelná izolace tl. 160 mm vložená mezi Krokve 6 difúzní fólie 7 kontralatě 8 střešní latě 9 betonová střešní krytina 7. KOMÍN Montáž komínového zděného tělesa s omítnutou nadstřešní částí CIKO TEC o průměru 160 mm. Součástí dodávky komínu je platná revize 8. OTVOROVÉ VÝPLNĚ OKNA, DVEŘE Otvory rodinného domu jsou vyplněny plastovými okny a balkónovými dveřmi s izolačním trojsklem s celkovou hodnotou Uw = 0,92 W/m 2.K v bílé barvě Vchodové dveře s vícebodovým zamykáním v bílé barvě s dveřní výplní PERITO série Clasic nebo Technik Součástí dodávky plastových oken jsou vnitřní plastové parapety bílé barvy Otvorové výplně je možno dle výběru investora dodat i s jednostranným nebo oboustranným dekorem příplatek dle barevného odstínu* 13

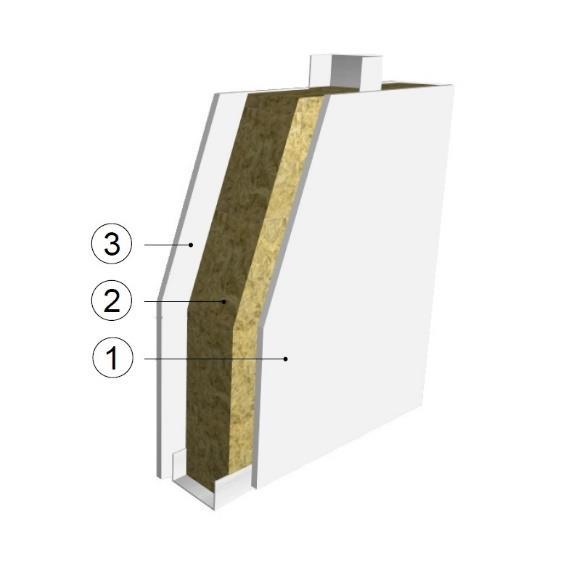

14 9. TEPELNÁ IZOLACE NOSNÝCH A STROPNÍCH KONSTRUKCÍ Obvodové nosné konstrukce jsou vyplněny tepelnou izolací Isover o tl. 120 mm, na vnitřní straně konstrukce je provedena montáž parozábrany se slepenými spoji Vnitřní nosné konstrukce jsou vyplněny zvukovou izolací Isover o tl. 100 mm Stropní konstrukce je zateplena tepelnou izolací vloženou mezi vazníky Isover o tl. 160 mm 10. VNITŘNÍCH KONSTRUKCE Na obvodové konstrukce je provedena montáž předstěny - dřevěný rastr (KVH hranoly 60/40 mm) pro uchycení desek RIGISTABIL, rastr je vyplněn tepelnou izolací Isover o tl. 40 mm a slouží pro vedení instalací Vnitřní nosné konstrukce jsou i z druhé strany zaklopeny OSB deskou o tl. 12 mm a na obě strany proveden záklop sádrokartonovými deskami Strop je zhotoven ze sádrokartonových desek s dvouúrovňovým ocelovým rastrem uchyceným k vazníkům, rastr je vyplněn tepelnou izolací Isover o tl. 60 mm Vstup do půdního prostoru je řešen půdním schůdky umístěnými v chodbě domu Příčky oddělující jednotlivé místnosti tvoří sádrokartonové konstrukce o tl. 125 mm vyplněny zvukovou izolací Schéma vnitřní nenosné příčky 1 sádrokartonová deska 12,5 mm 2 ocelová sádrokartonová konstrukce vyplněná zvukovou izolací 100 mm 3 sádrokartonová deska 12,5 mm 14

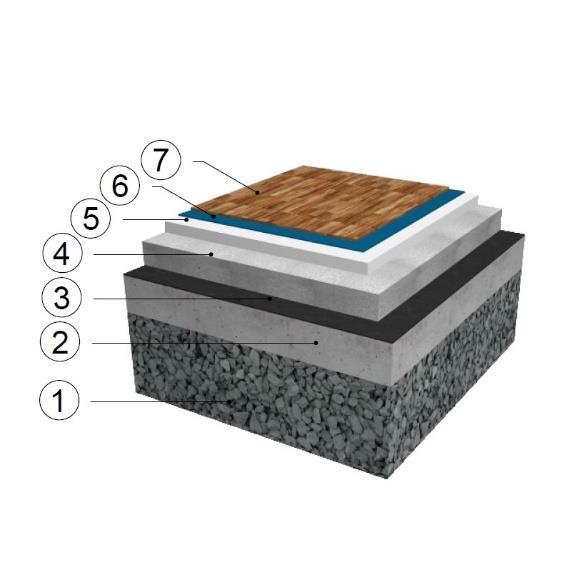

15 11. VNITŘNÍ ROZVODY VODY, ODPADŮ A ELEKTŘINY Vnitřní rozvody teplé a studené vody jsou vedeny zaizolovaným plastovým polypropylénovým rozvodem Na přívodu vody v domě je umístěn hlavní uzávěr vody Teplá užitková voda je řešena 160 l nepřímotopným elektrickým zásobníkovým bojlerem OKCE 160 Rozvody odpadů jsou zhotoveny z HT potrubí příslušného průměru V blízkosti vchodových dveří je umístěn domovní rozvaděč, jsou provedeny kompletní rozvody elektřiny Přívod antény je řešen montáží jedné chráničky pro koaxiální kabel z půdního prostoru do obývacího pokoje Je provedena montáž podlahového elektrického vytápění 12. MONTÁŽ PODLAHY Natavení protiradonové hydroizolace vč. penetrace Položení tepelné izolace podlahy podlahový polystyrén tl. 100 mm Před anhydritovou stěrkou se provede montáž topných elektrických kabelů podlahového vytápění Montáž anhydritové stěrky tl mm Schéma skladby podlahy I.NP 1 zhutněný násyp 2 železobetonová deska 3 protiradonová hydroizolace 4 tepelná izolace polystyren EPS 100 tl. 100 mm 5 anhydritová stěrka 6 stěrkovací hmota pod povlakové povrchy nebo kročejová izolace pod plovoucí podlahy, případně lepidlo pod dlažby 7 povrchová krytina podlah povlaková krytina, plovoucí podlahy nebo dlažba 15

16 13. ÚPRAVY EXTERIÉRU FASÁDY Kontaktní zateplovací systém tepelná izolace fasádní polystyren o tl. 100 mm Povrchová úprava zateplovacího systému silikonovou fasádní stěrkou v barvách z dodaného vzorníku Weber Terranova dle výběru investora Venkovní parapety jsou hliníkové v barvě dle výběru investora 14. ÚPRAVY INTERIÉRU MALÍŘSKÉ PRÁCE Stropy i stěny jsou vymalovány bílou barvou OBKLADAČSKÉ PRÁCE Obklad koupelny se provádí dle grafického návrhu dodaného investorem. Zpracování grafického návrhu koupelny je v ceně díla V koupelně je proveden obklad stěn obkladačkami do formátu 25/40 cm do výšky 2,05 m, na WC do výšky 1,2 m (obklady v ceně 240,- Kč/m 2 bez DPH)* Vnější rohy obkladů a horní ukončení obkladů na WC je řešeno bílou plastovou lištou (plastová lišta v ceně 23,00 Kč/bm bez DPH)*, horní hrana soklíku z dlažby je řešena bílou plastovou lištou (plastová lišta v ceně 27,00 Kč/bm bez DPH)* Dlažby jsou provedeny z dlaždic do formátu 40/40 cm v koupelně a WC (dlažba v ceně 240,- Kč/m 2 bez DPH)* Jedna barva spárovací hmoty v místnosti Obklady i dlažby je možno dodat od dodavatelů dle výběru investora PODLAHOVÉ KRYTINY V ostatních místnostech je povrch podlah řešen pokládkou vinylových podlah (vinylová podlaha v ceně 320,- Kč/m 2 bez DPH)* Součástí dodávky je i soklová lišta k podlahám (soklová lišta s příslušenstvím v ceně 40,- Kč/bm bez DPH)* Vinylové podlahy i soklové lišty odpovídající barevným odstínem k podlahám je možno dodat dle výběru investora od jiných dodavatelů 16

17 INTERIÉROVÉ DVEŘE Součástí dodávky stavby jsou interiérové dveře plné bílé lakované s obložkovou zárubní ve stejném designu (obložkové zárubně v ceně 1 790,- Kč/ks bez DPH, dveře v ceně 975,- Kč/ks bez DPH)* Dveře jsou opatřeny dveřním kováním klikou (ve standardu v ceně 240,- Kč/ks bez DPH) Dveře, obložkové zárubně i dveřní kování lze dodat od jiných dodavatelů dle výběru investora 15. KOMPLETACE VNITŘNÍHO VYBAVENÍ KOUPELNA Plastová akrylátová vana Fortuna bílá 160/100 cm vč. vanového odtokového kompletu, vanová nástěnná baterie bez příslušenství (komplet v ceně 7 500,- Kč bez DPH)* Umyvadlo Lyra Plus 60 cm bílé, stojánková umyvadlová baterie s automatickou výpustí (komplet v ceně 2 500,- Kč bez DPH)* Závěsné WC Lyra Plus bílé se sedátkem z duroplastu, bílé tlačítko splachovače 3/6 l (komplet v ceně 3 500,- Kč bez DPH)* Sprchový čtvrtkruhový kout 90 cm (pokud je součástí dodávky) Multi Basic, litá sprchová vanička Anima LIMNEW, sprchová nástěnná baterie bez příslušenství (komplet v ceně 8 500,- Kč bez DPH) * Topný žebřík Thermal trend 600 x 1320 mm s topnou patronou 600 W. ZÁCHOD WC kombi Lyra Plus s hlubokým splachováním, s nádržkou 3/6 l, se sedátkem z duroplastu (komplet v ceně 3 500,- Kč bez DPH) * Umývátko Lyra 40 cm bílé, stojánková umyvadlová baterie bez výpusti (komplet v ceně 1 500,- Kč bez DPH) * ELEKTROINSTALACE Vypínače jsou bíle ABB Tango 2 ks/místnost Zásuvky jsou bílé ABB Tango 5 ks dvojzásuvek/místnost V každé vytápěné místnosti je instalován inteligentní programovatelný termostat FENIX TFT) Poznámka: *) Takto označené položky může investor vybírat i u jiných než námi nabízených dodavatelů dle vlastního požadavku. Rozdíl mezi cenami standardní dodávky a výběru investora bude vyúčtován jako vícenáklady, případně jako méněnáklady. Materiál nenakupujeme na e-shopech. 17

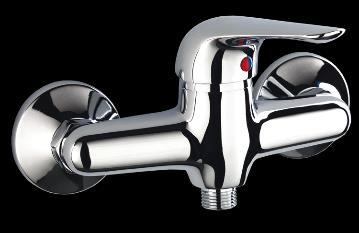

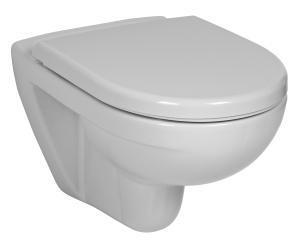

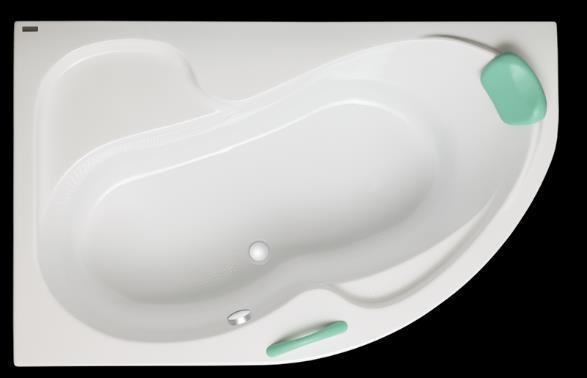

18 16. GRAFICKÉ ZNÁZORNĚNÍ VYBAVOVACÍCH PŘEDMĚTŮ Plastová akrylátová vana Fortuna bílá 160/100 cm, vanová nástěnná baterie bez příslušenství Umyvadlo Lyra Plus 60 cm bílé, stojánková umyvadlová baterie s výpustí Závěsné WC Lyra Plus bílé se sedátkem z duroplastu, bílé tlačítko splachovače 3/6 l Sprchový čtvrtkruhový kout 90 cm Multi Basic, litá sprchová vanička Anima LIMNEW, sprchová nástěnná baterie bez příslušenství 18

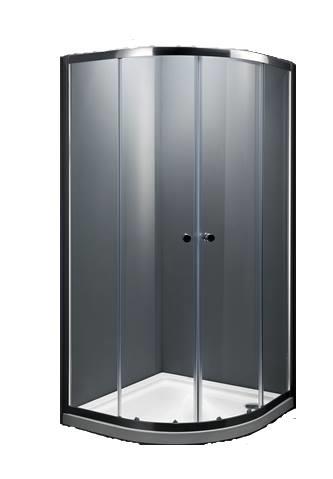

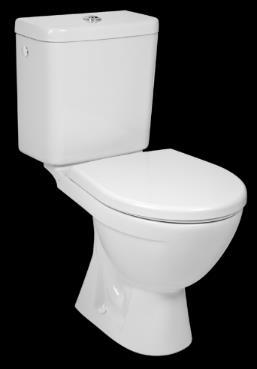

19 Topný žebřík Thermal trend 600 x 1320 mm s topnou patronou 600 W. WC kombi Lyra Plus s hlubokým splachováním, s nádržkou 3/6 l, se sedátkem z duroplastu Umývátko Lyra 40 cm bílé, stojánková umyvadlová baterie bez výpusti Jako nadstandartní vybavení Vám nabízíme místo čtvrtkruhového sprchového koutu Multi Basic a lité vaničky, sprchový kout čtvercového půdorysu 90 x 90 cm. Tento sprchový kout má podlahu z dlažby a v zadní části sprchového koutu je umístěn sprchový žlab. Ve sprchovém koutu jsou použity posuvné dveře Anima Epd. Ve standardní nabídce je tento typ sprchového koutu za příplatek 4 000,- Kč bez DPH 19

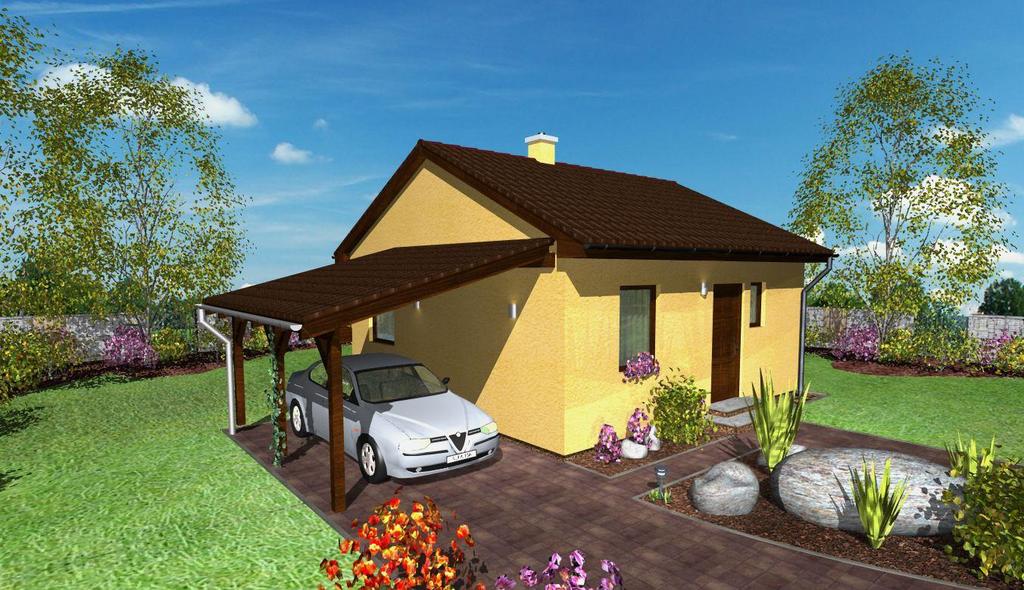

20 Provedení na klíč: Uzavřená hrubá stavba: *Uvedené ceny jsou s 15% DPH Kč* Kč* Bungalov 44 Dřevostavba Bungalov 44 je nízkoenergetický dům vhodný do nízké okolní zástavby a je možno ho realizovat jako samostatně stojící nebo řadový dům. Montovaný dům je svým bezbariérovým řešením vhodný i pro bydlení osob se sníženou pohybovou schopností. V ceně domu není zahrnuta cena za garážové stání, zastřešení vstupu a za okolní úpravy kolem domu. V ceně díla je základová deska a vyřízení povolení stavby. Upravíme Vám dispozici domu dle Vašich představ. 1. NP typ domu 2+kk užitná plocha 41,51 m 2 zastavěná plocha 51,84 m 2 sklon střechy 25 rozměry domu 7,2 x 7,2 m 20

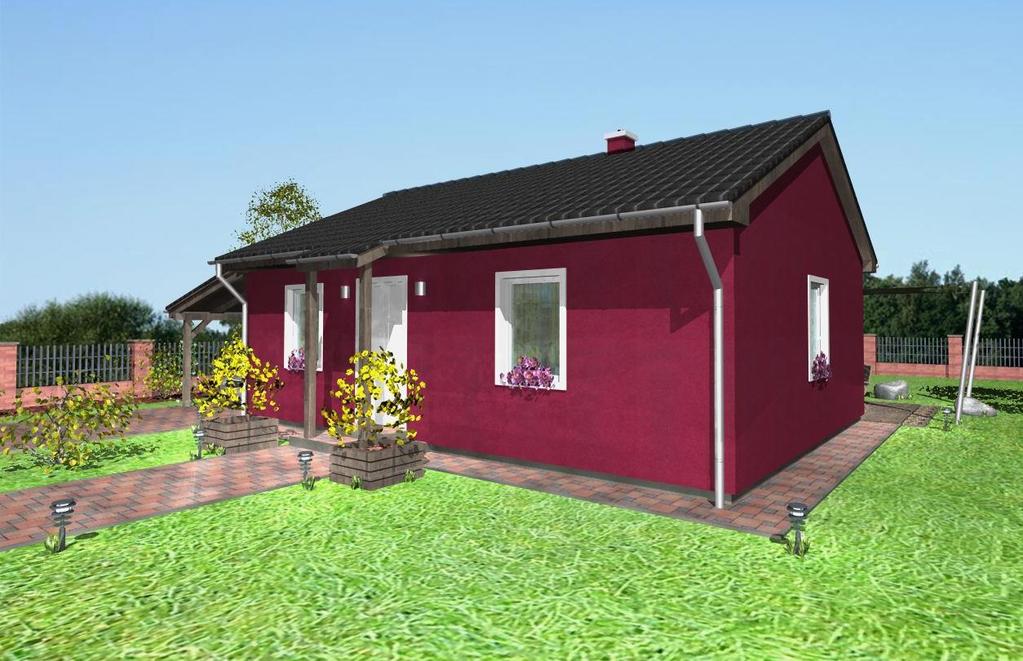

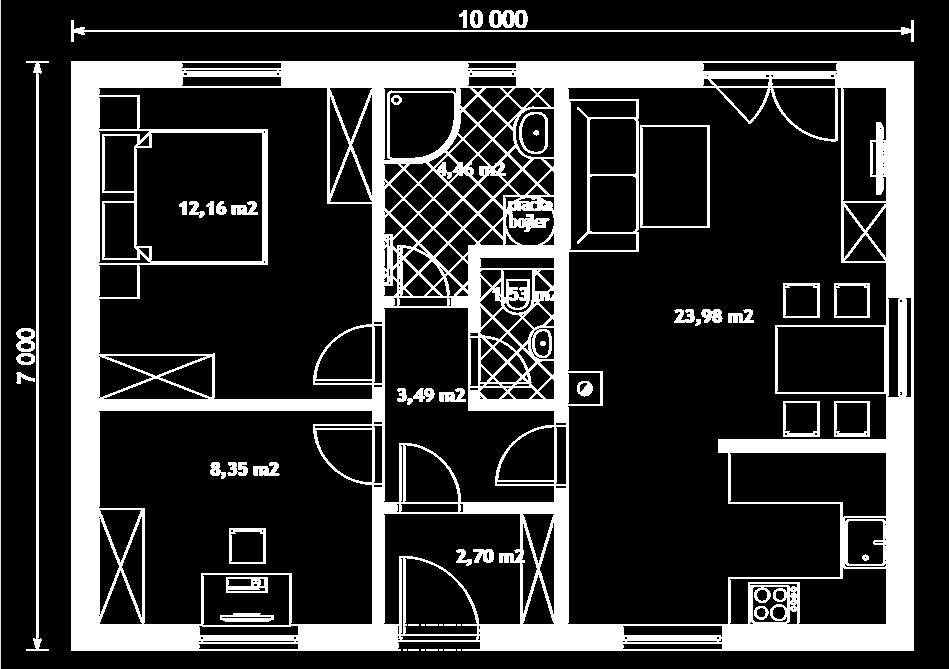

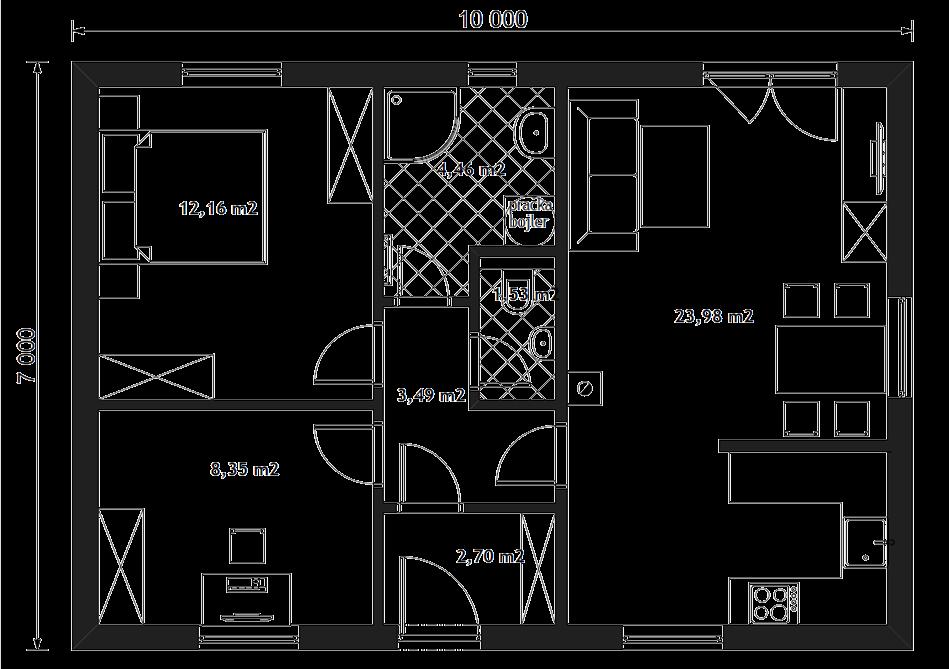

21 Provedení na klíč: Uzavřená hrubá stavba: *Uvedené ceny jsou s 15% DPH Kč* Kč* Bungalov 58 Dřevostavba Bungalov 58 je nízkoenergetický dům vhodný do nízké okolní zástavby a je možno ho realizovat jako samostatně stojící nebo řadový dům. Montovaný dům je svým bezbariérovým řešením vhodný i pro bydlení osob se sníženou pohybovou schopností. V ceně domu není zahrnuta cena za garážové stání, zastřešení vstupu a za okolní úpravy kolem domu. V ceně díla je základová deska a vyřízení povolení stavby. Upravíme Vám dispozici domu dle Vašich představ. 1. NP typ domu 3+kk užitná plocha 56,67 m 2 zastavěná plocha 70,0 m 2 sklon střechy 25 rozměry domu 7 x 10 m 21

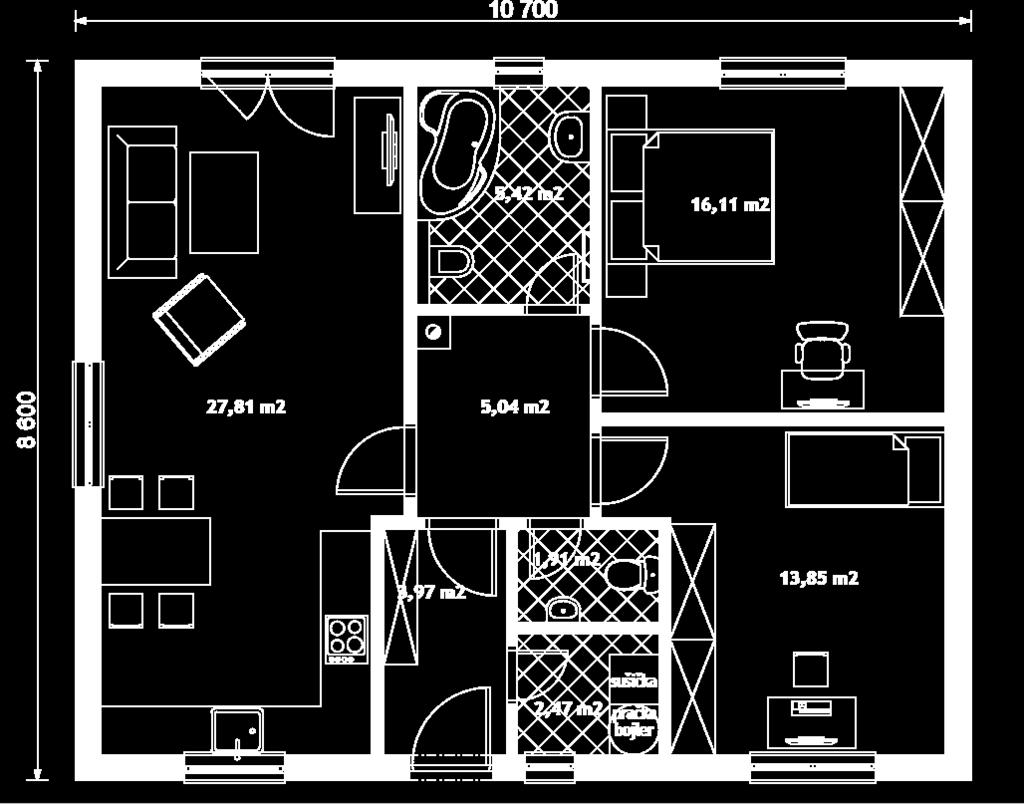

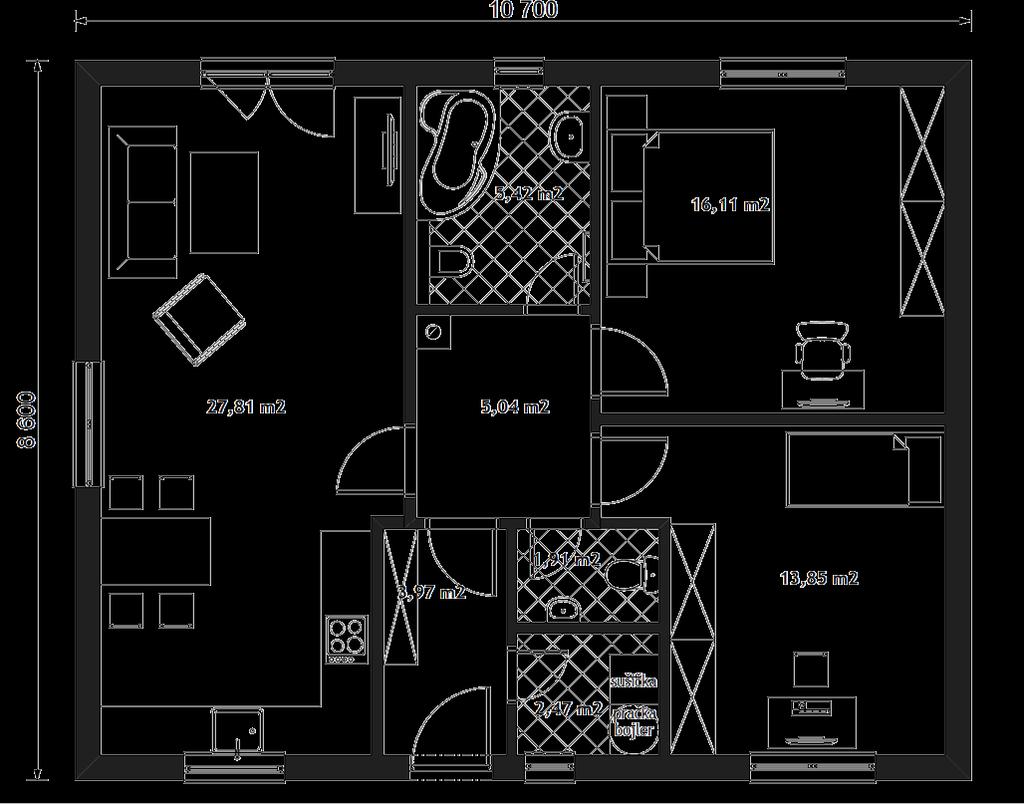

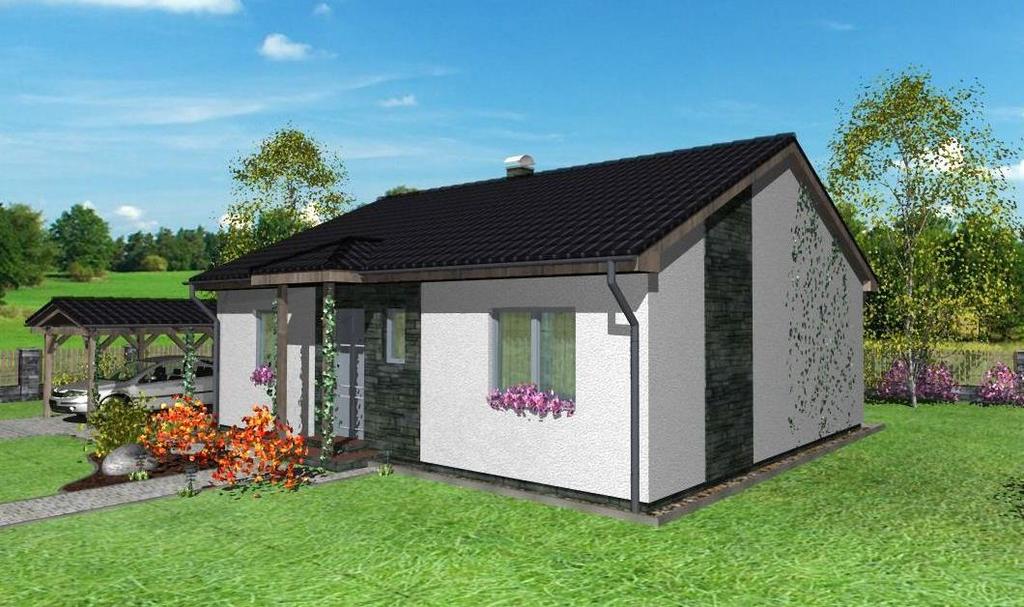

22 Provedení na klíč: Uzavřená hrubá stavba: *Uvedené ceny jsou s 15% DPH Kč* Kč* Bungalov 79 Dřevostavba Bungalov 79 je nízkoenergetický dům vhodný do nízké okolní zástavby a je možno ho realizovat jako samostatně stojící nebo řadový dům. Montovaný dům je svým bezbariérovým řešením vhodný i pro bydlení osob se sníženou pohybovou schopností. V ceně domu není zahrnuta cena za garážové stání, zastřešení vstupu a za okolní úpravy kolem domu. V ceně díla je základová deska a vyřízení povolení stavby. Upravíme Vám dispozici domu dle Vašich představ. 1. NP typ domu 3+kk užitná plocha 76,58 m 2 zastavěná plocha 92,02 m 2 sklon střechy 25 rozměry domu 8,6 x 10,7 m 22

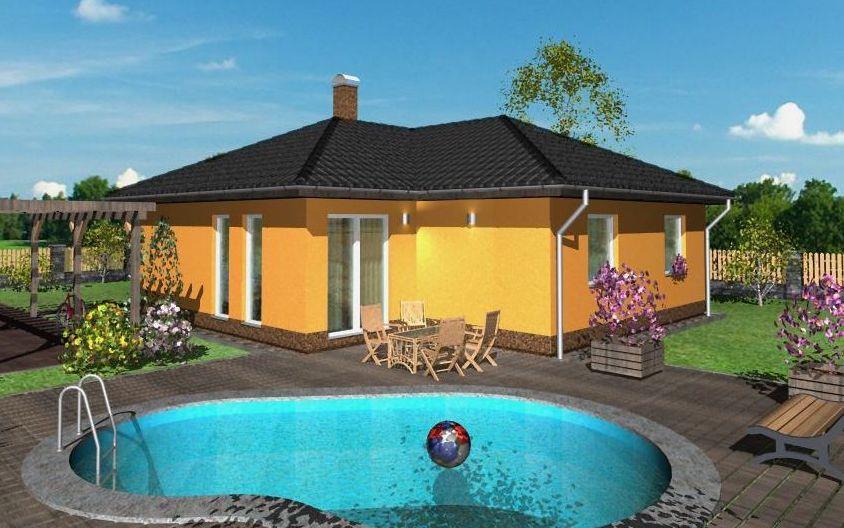

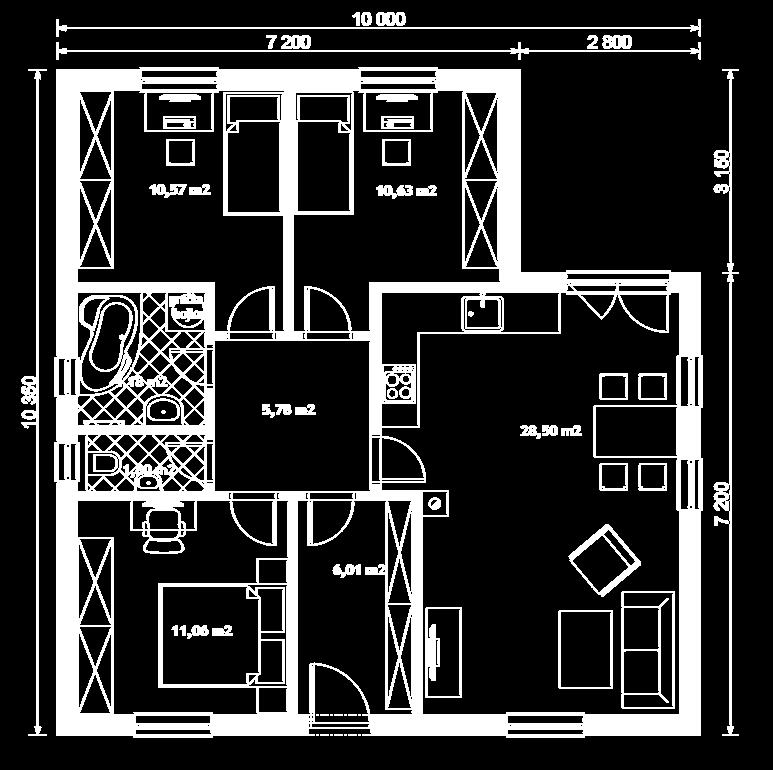

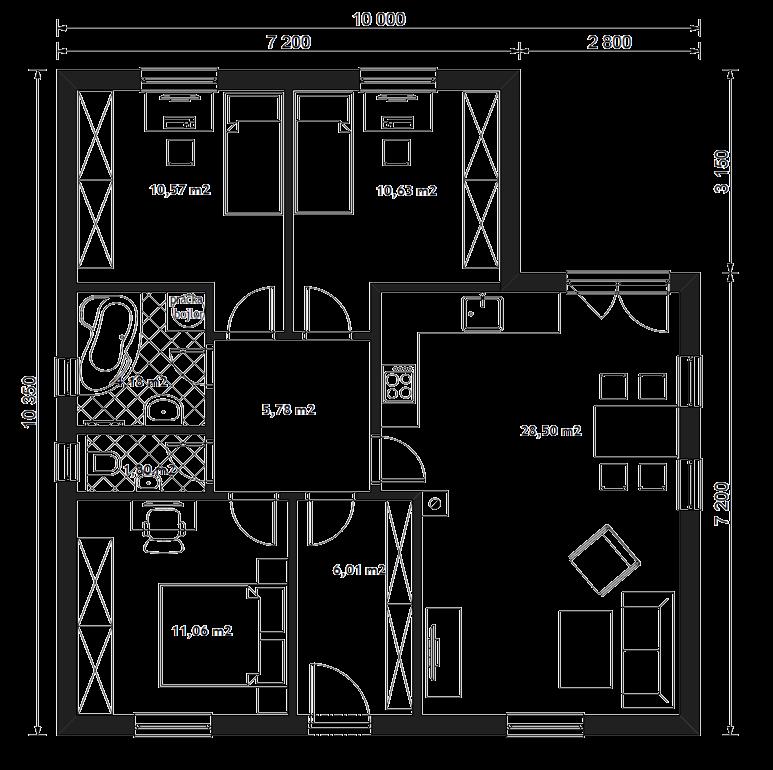

23 Provedení na klíč: Uzavřená hrubá stavba: *Uvedené ceny jsou s 15% DPH Kč* Kč* Bungalov 80 Dřevostavba Bungalov 80 je nízkoenergetický dům vhodný do nízké okolní zástavby jako samostatně stojící. Pokoj u vstupu je možno využít jako pracovnu. Montovaný dům je svým bezbariérovým řešením vhodný i pro bydlení osob se sníženou pohybovou schopností. V ceně domu není zahrnuta cena za garážové stání, zastřešení vstupu a za okolní úpravy kolem domu. V ceně díla je základová deska a vyřízení povolení stavby. Upravíme Vám dispozici domu dle Vašich představ. typ domu 4+kk užitná plocha 78,53 m 2 zastavěná plocha 94,68 m 2 sklon střechy 25 rozměry domu 10,35 x 10 m 1. NP 23

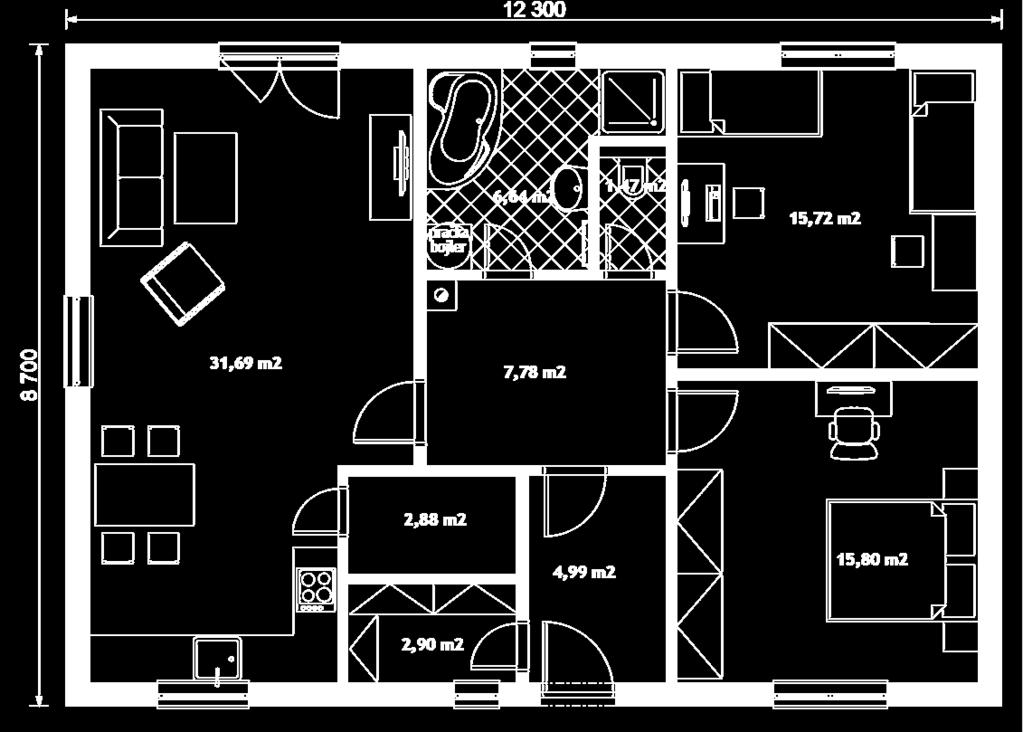

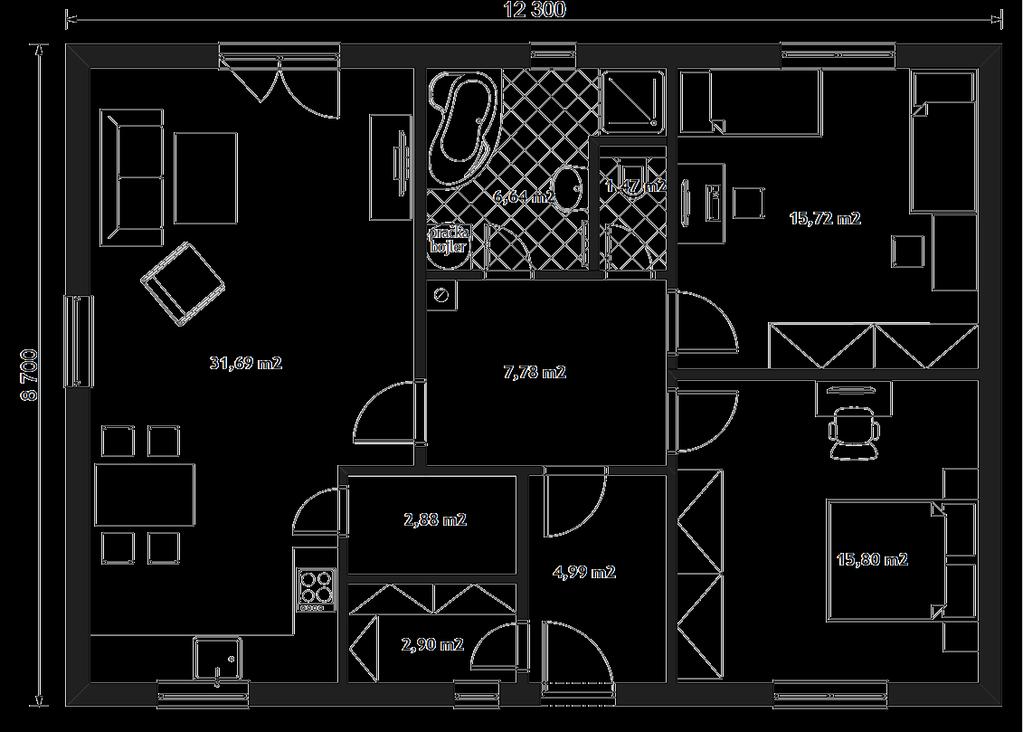

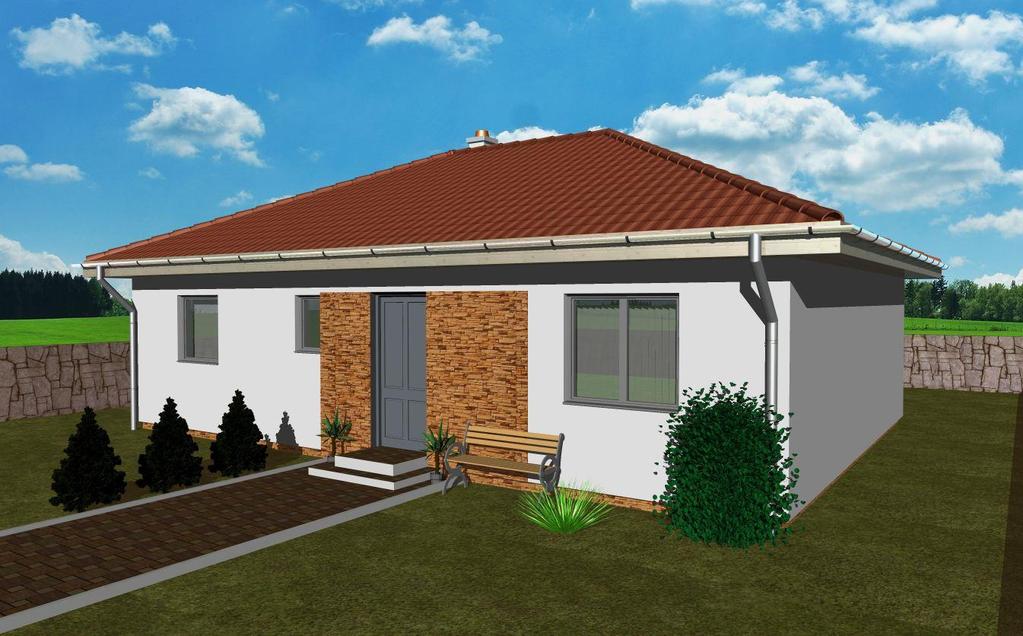

24 Provedení na klíč: Uzavřená hrubá stavba: *Uvedené ceny jsou s 15% DPH Kč* Kč* Bungalov 90 Dřevostavba Bungalov 90 je nízkoenergetický dům vhodný do nízké okolní zástavby jako samostatně stojící. Montovaný dům je svým bezbariérovým řešením vhodný i pro bydlení osob se sníženou pohybovou schopností. V ceně domu není zahrnuta cena za garážové stání, zastřešení vstupu a za okolní úpravy kolem domu. V ceně díla je základová deska a vyřízení povolení stavby. Upravíme Vám dispozici domu dle Vašich představ. typ domu 3+kk užitná plocha 89,87 m 2 zastavěná plocha 107,01 m 2 sklon střechy 25 rozměry domu 8,7 x 12,3 m 1. NP 24

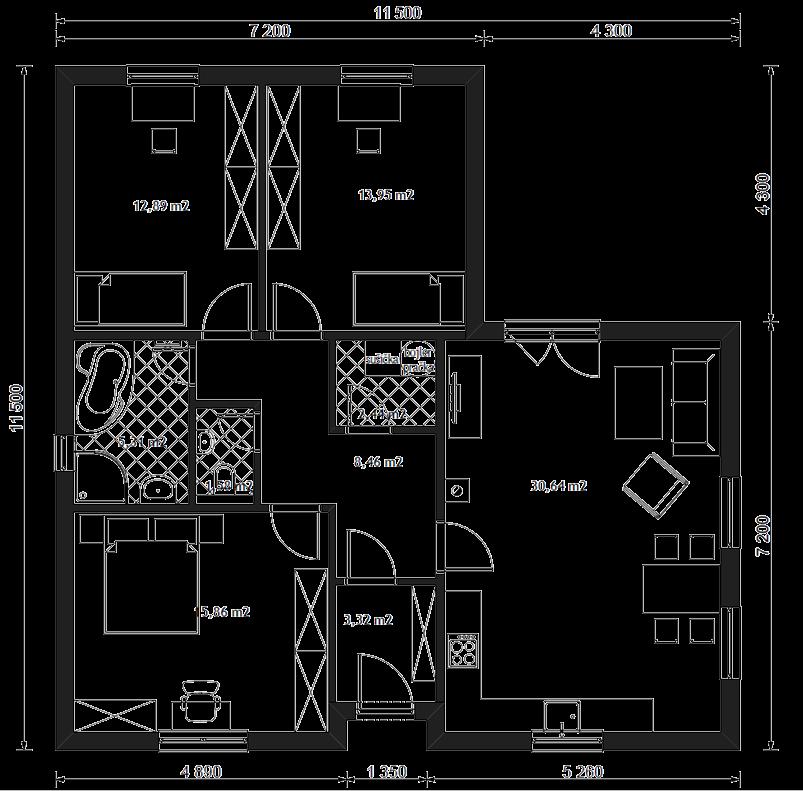

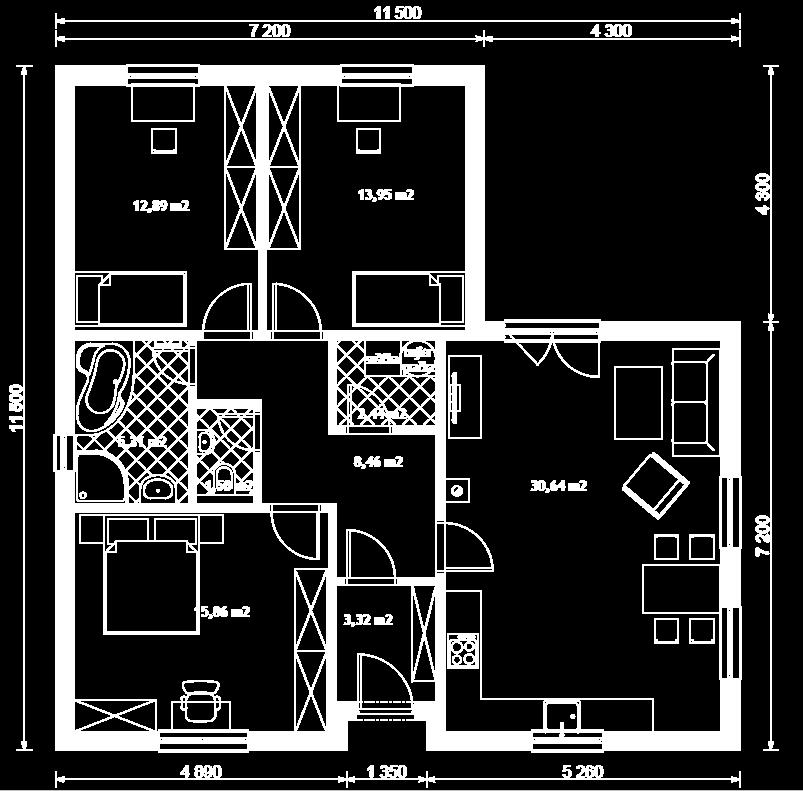

25 Provedení na klíč: Uzavřená hrubá stavba: *Uvedené ceny jsou s 15% DPH Kč* Kč* Bungalov 96 Dřevostavba Bungalov 96 je nízkoenergetický dům vhodný do nízké okolní zástavby jako samostatně stojící. Montovaný dům je svým bezbariérovým řešením vhodný i pro bydlení osob se sníženou pohybovou schopností. V ceně domu není zahrnuta cena za garážové stání, zastřešení vstupu a za okolní úpravy kolem domu. V ceně díla je základová deska a vyřízení povolení stavby. Upravíme Vám dispozici domu dle Vašich představ. typ domu 4+kk užitná plocha 94,45 m 2 zastavěná plocha 113,76 m 2 sklon střechy 25 rozměry domu 11,5 x 11,5 m 1. NP 25

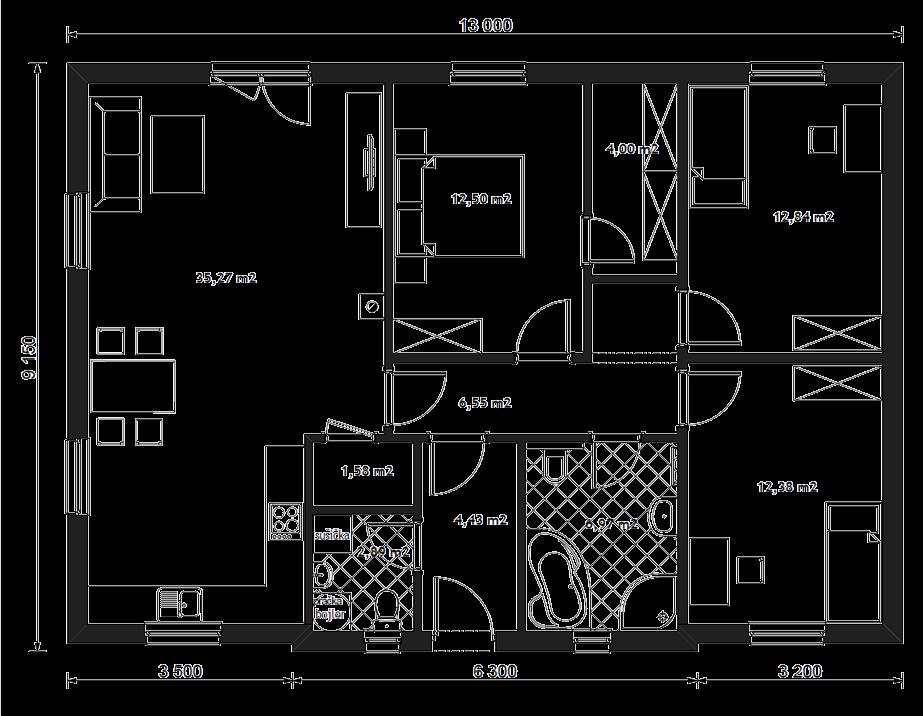

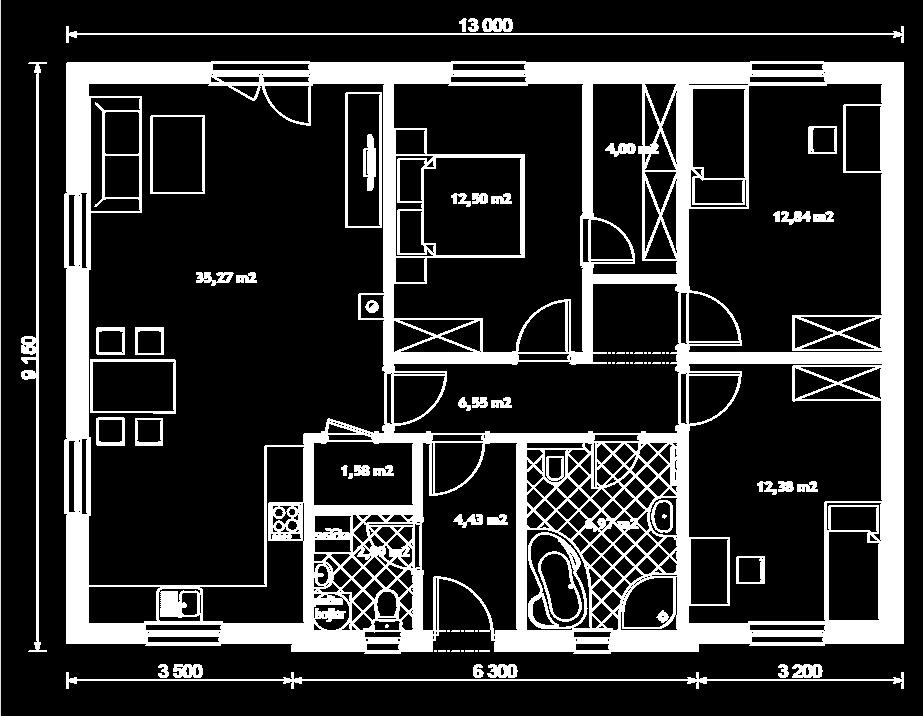

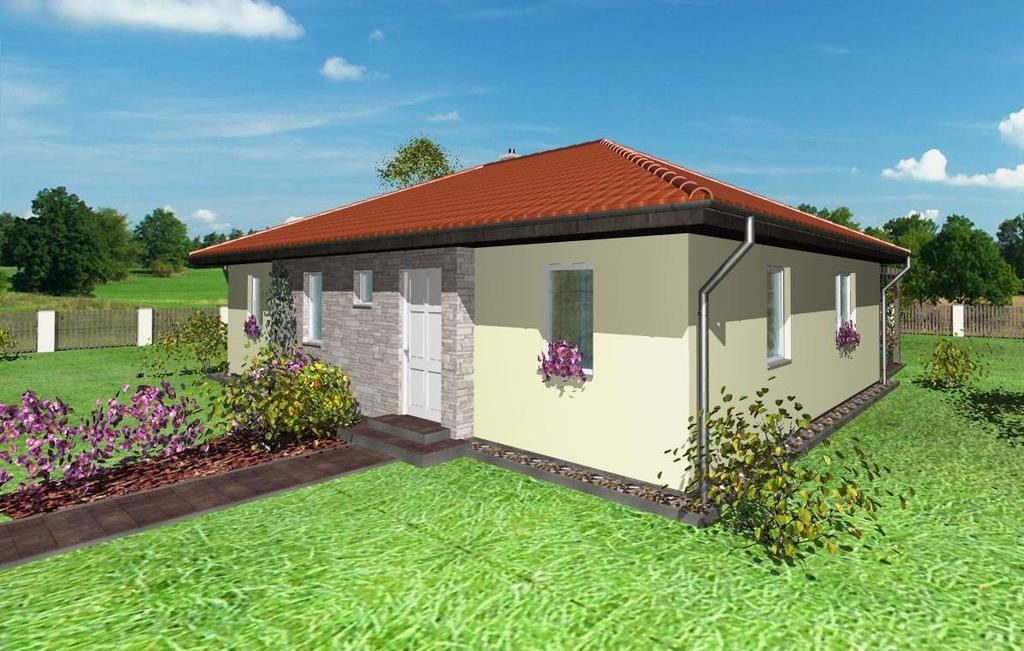

26 Provedení na klíč: Uzavřená hrubá stavba: *Uvedené ceny jsou s 15% DPH Kč* Kč* Bungalov 101 Dřevostavba Bungalov 101 je nízkoenergetický dům vhodný do nízké okolní zástavby jako samostatně stojící. Montovaný dům je svým bezbariérovým řešením vhodný i pro bydlení osob se sníženou pohybovou schopností. V ceně domu není zahrnuta cena za garážové stání, zastřešení vstupu a za okolní úpravy kolem domu. V ceně díla je základová deska a vyřízení povolení stavby. Upravíme Vám dispozici domu dle Vašich představ. typ domu 4+kk užitná plocha 99,41 m 2 zastavěná plocha 118,95 m 2 sklon střechy 25 rozměry domu 9,15 x 13 m 1. NP 26

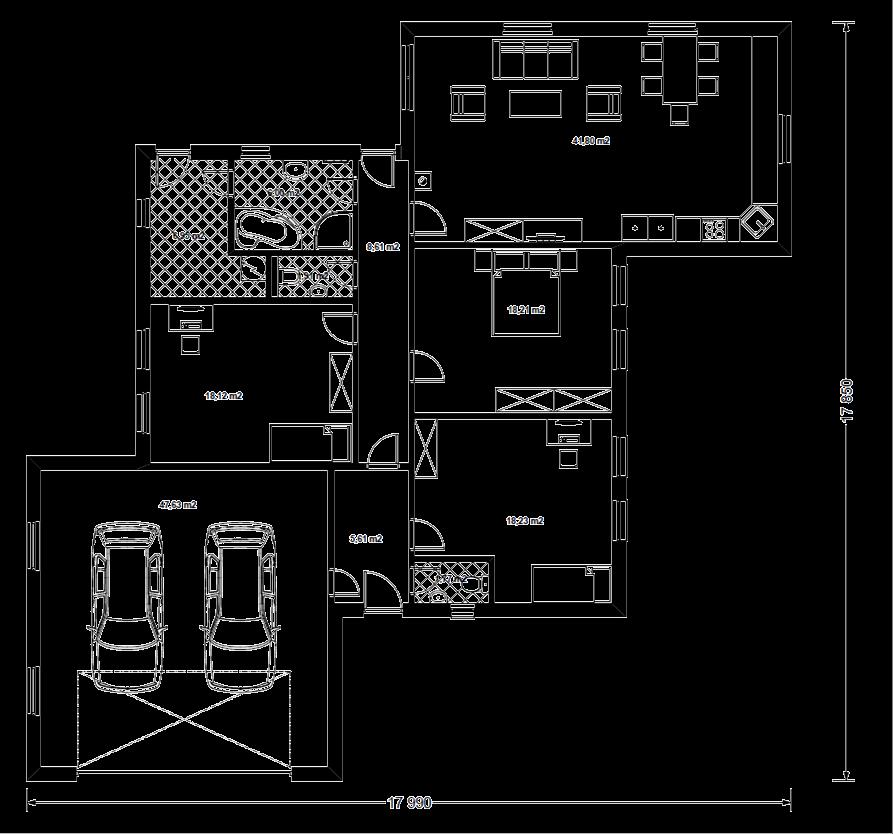

27 Provedení na klíč: Uzavřená hrubá stavba: *Uvedené ceny jsou s 15% DPH Kč* Kč* Bungalov 174 Dřevostavba Bungalov 174 je nízkoenergetický dům vhodný do nízké okolní zástavby jako samostatně stojící. Montovaný dům je svým bezbariérovým řešením vhodný i pro bydlení osob se sníženou pohybovou schopností. Velkou předností domu je dvojgaráž. V ceně domu není zahrnuta cena za garážové stání a za okolní úpravy kolem domu. V ceně díla je základová deska a vyřízení povolení stavby. Upravíme Vám dispozici domu dle Vašich představ. typ domu 4+kk užitná plocha 127,21 m 2 plocha garáže 47,63 m 2 zastavěná plocha 202,93 m 2 sklon střechy 25 rozměry domu 17,85 x 17,99 m 1. NP 27

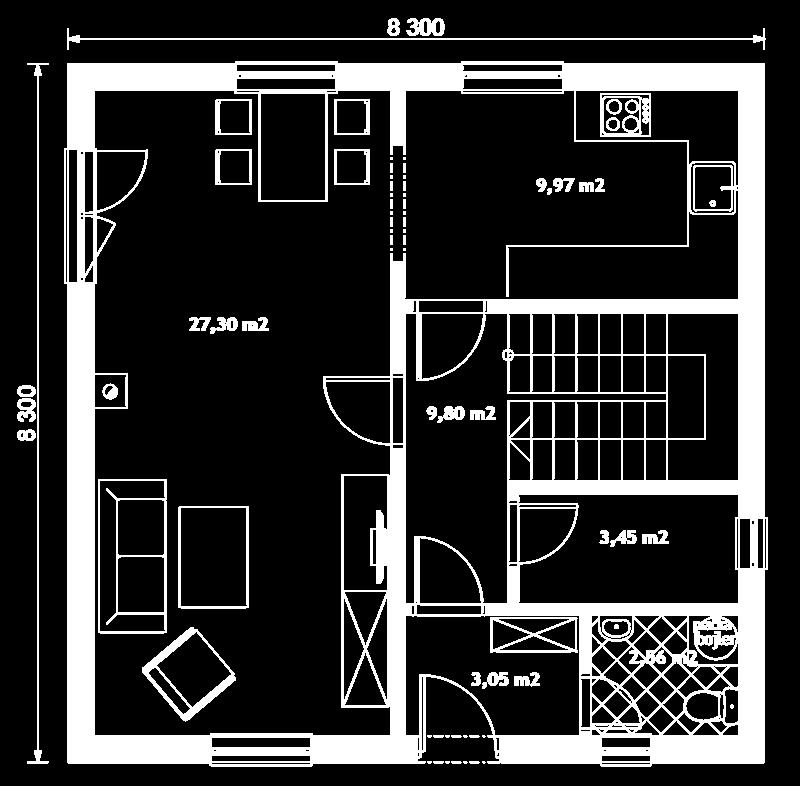

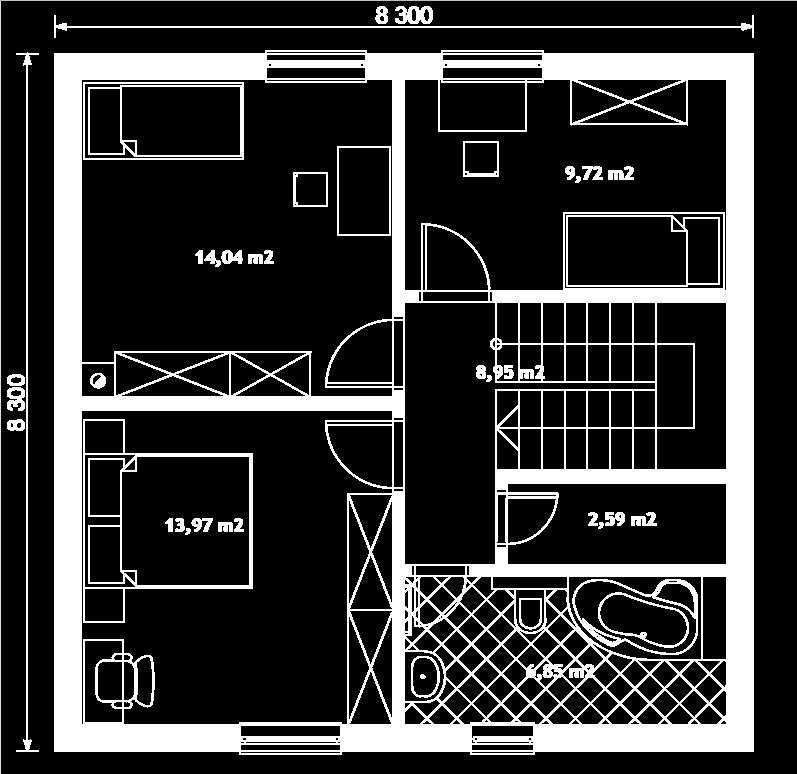

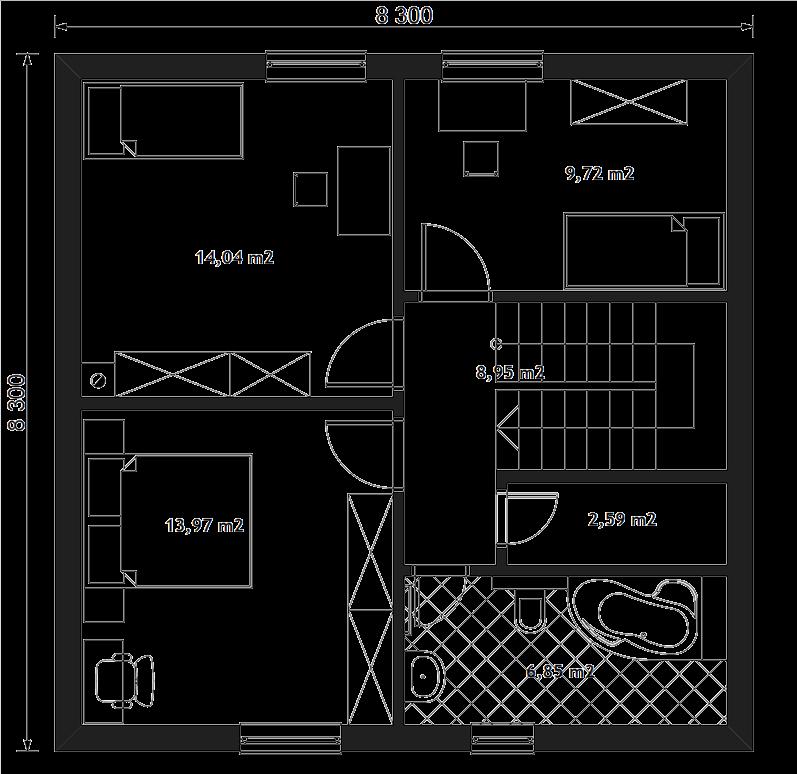

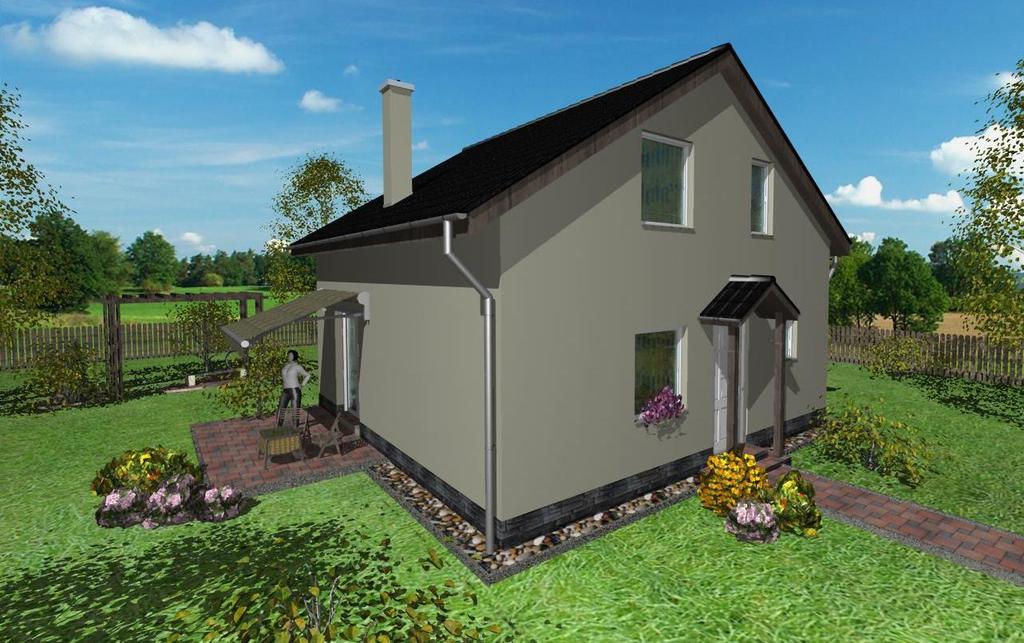

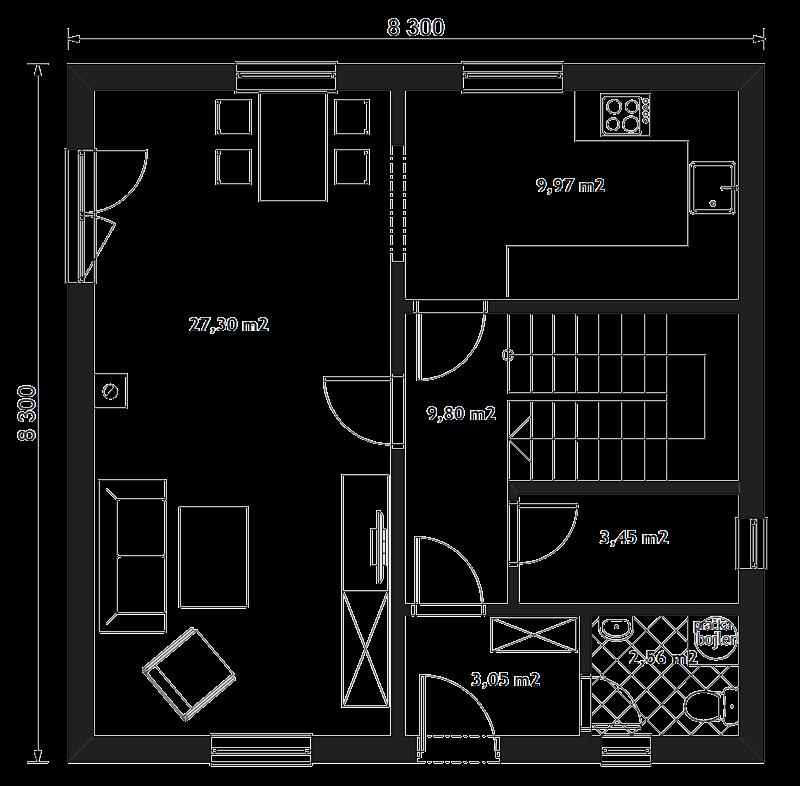

28 Provedení na klíč: Uzavřená hrubá stavba: *Uvedené ceny jsou s 15% DPH Kč* Kč* Klasik 110 Dřevostavba Klasik 110 je nízkoenergetický dům vhodný do dvoupodlažní okolní zástavby jako samostatně stojící. Obytné podkroví slouží jako noční část, denní část se nachází v přízemí rodinného domu. V ceně domu není zahrnuta cena za garážové stání, zastřešení vstupu a za okolní úpravy kolem domu. V ceně díla je základová deska a vyřízení povolení stavby. Upravíme Vám dispozici domu dle Vašich představ. typ domu 4+kk užitná plocha 112,25 m 2 zastavěná plocha 68,89 m 2 sklon střechy 35 rozměry domu 8,3 x 8,3 m 1. NP 2. NP 28

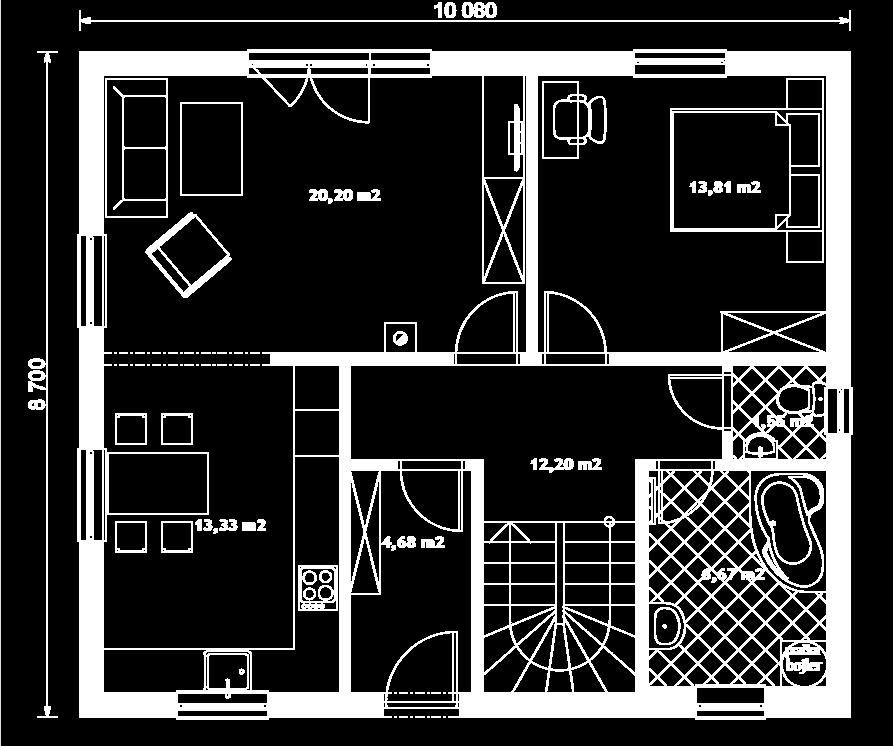

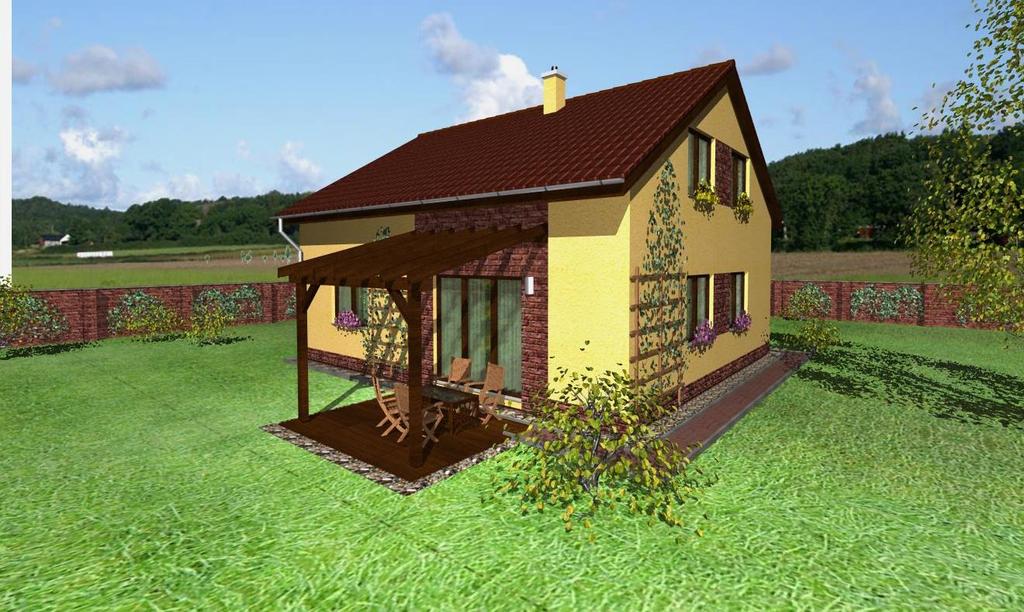

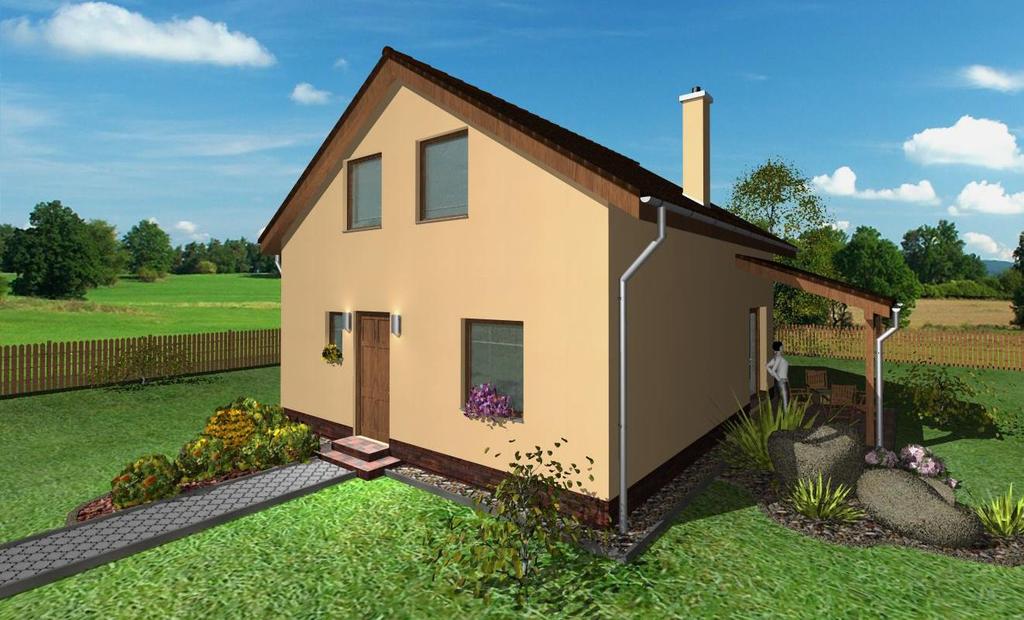

29 Provedení na klíč: Uzavřená hrubá stavba: *Uvedené ceny jsou s 15% DPH Kč* Kč* Klasik 113 Dřevostavba Klasik 113 je nízkoenergetický dům vhodný do dvoupodlažní okolní zástavby jako samostatně stojící. Pokoj v přízemí je možno využít jako pracovnu nebo pokoj pro hosty. Obytné podkroví slouží jako noční část, denní část se nachází v přízemí rodinného domu. V ceně domu není zahrnuta cena za garážové stání a okolní úpravy kolem domu. V ceně díla je základová deska a vyřízení povolení stavby. Upravíme Vám dispozici domu dle Vašich představ. typ domu 5+kk užitná plocha 115,17 m 2 zastavěná plocha 70,4 m 2 sklon střechy 35 rozměry domu 8,8 x 8 m 1. NP 2. NP 29

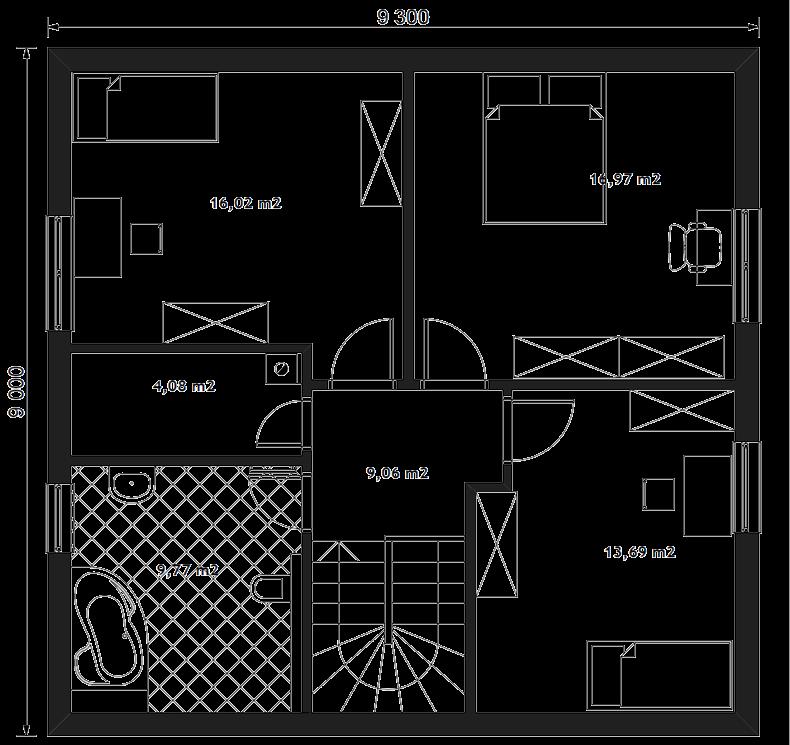

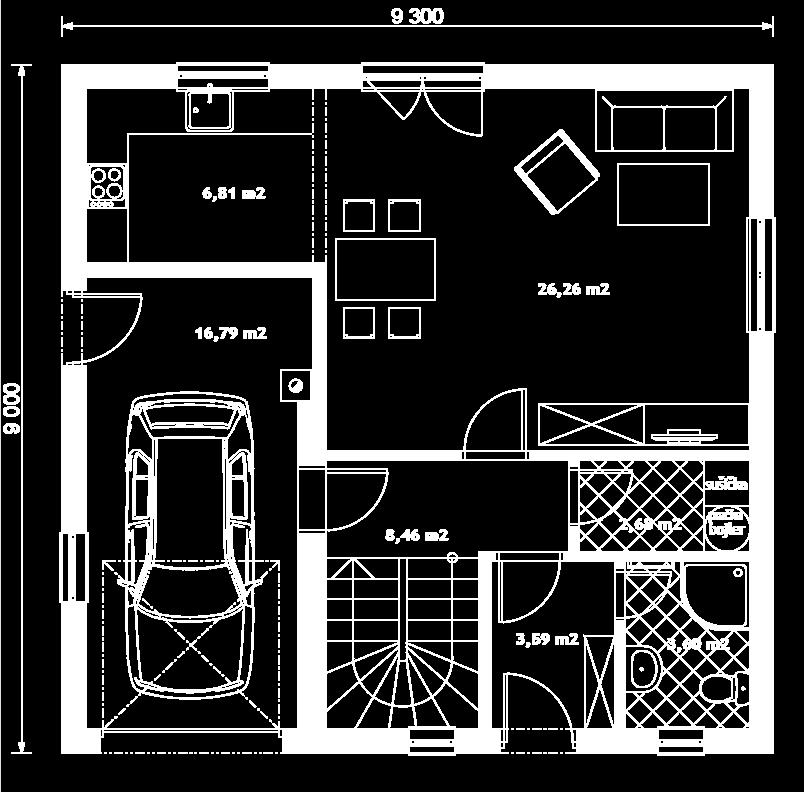

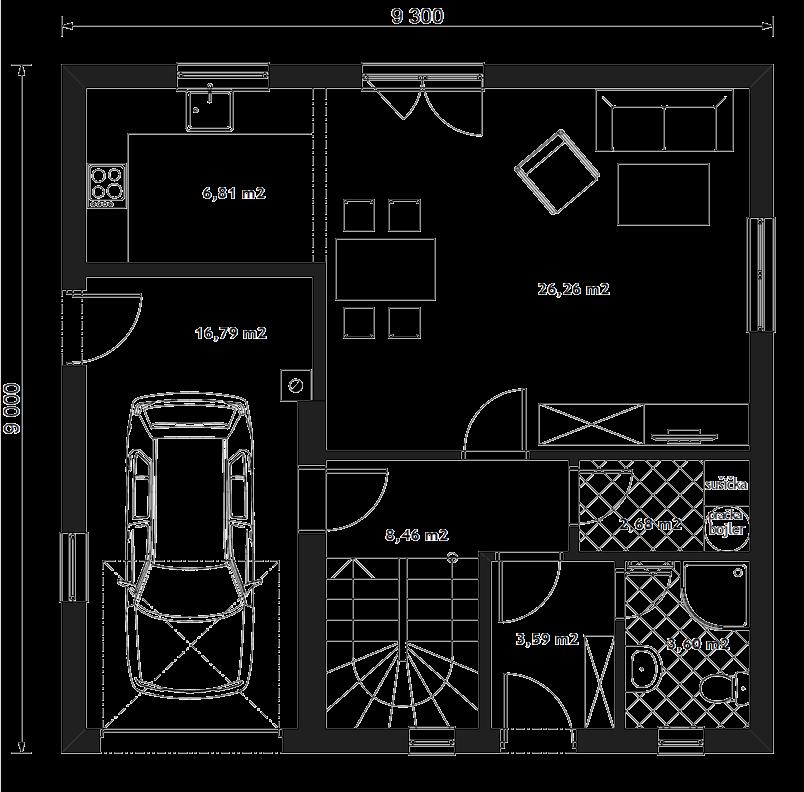

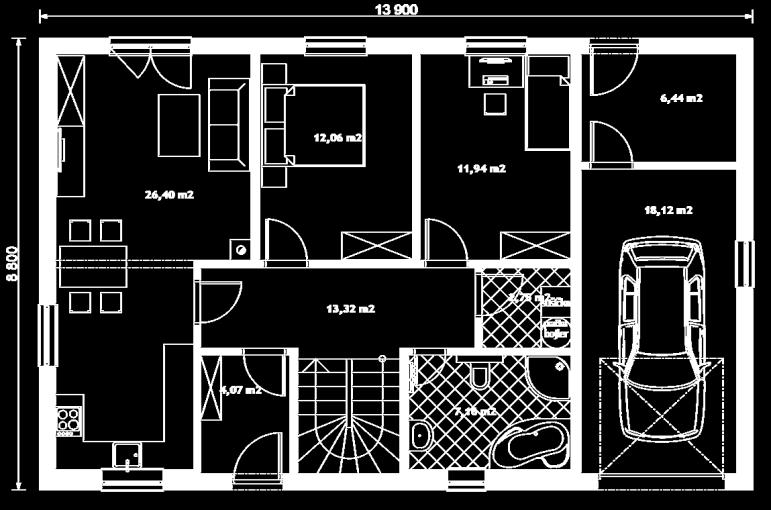

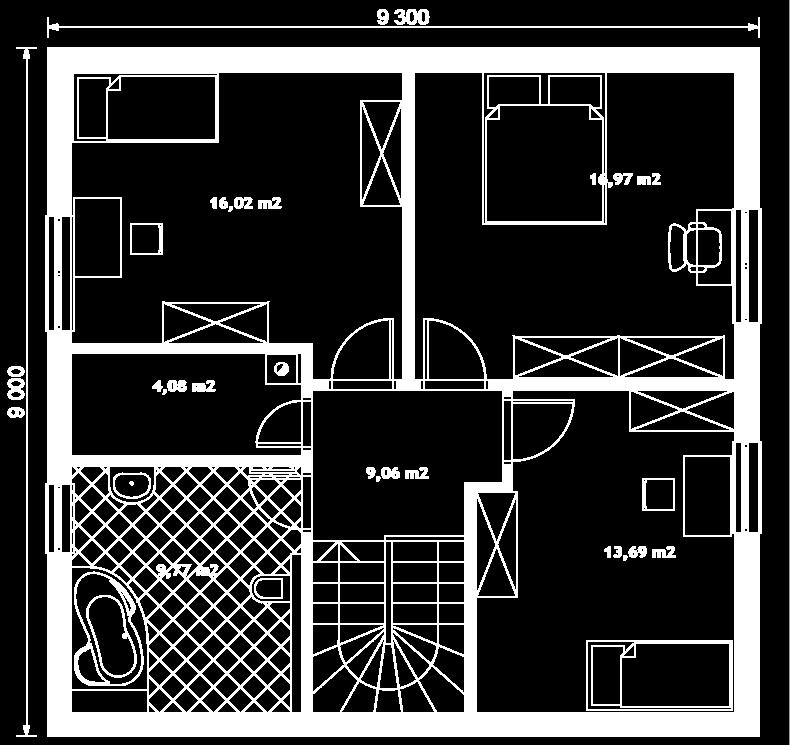

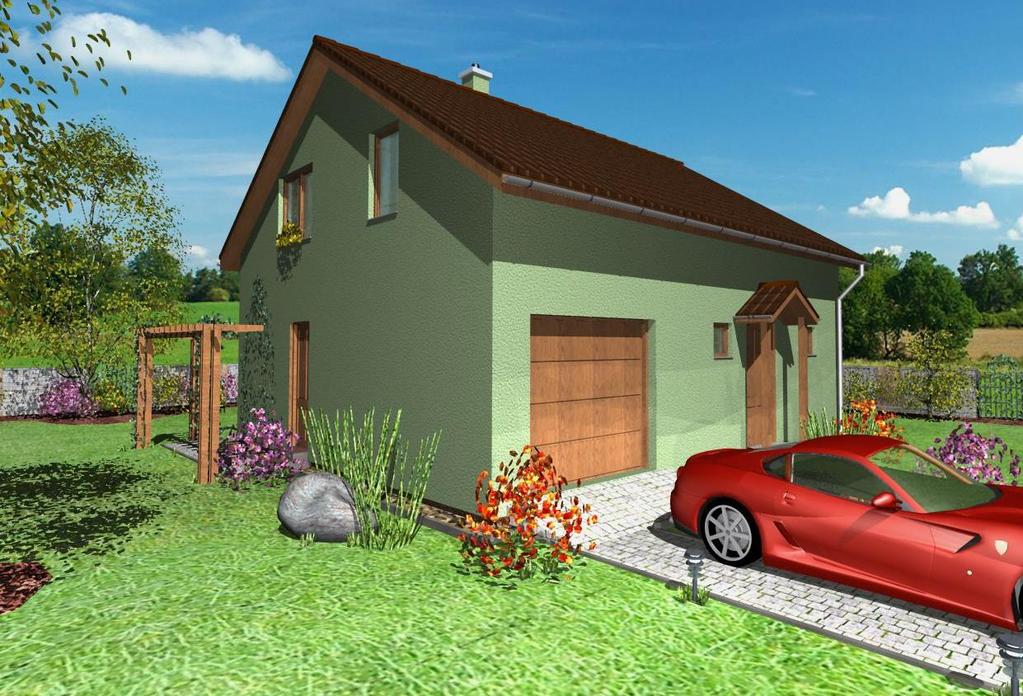

30 Provedení na klíč: Uzavřená hrubá stavba: *Uvedené ceny jsou s 15% DPH Kč* Kč* Klasik 137 Dřevostavba Klasik 137 je nízkoenergetický dům vhodný do dvoupodlažní okolní zástavby jako samostatně stojící. Velkou předností je vestavěná garáž a 2 šatny. Obytné podkroví slouží jako noční část, denní část se nachází v přízemí rodinného domu. V ceně domu není zahrnuta cena za garážové stání, zastřešení vstupu a za okolní úpravy kolem domu. V ceně díla je základová deska a vyřízení povolení stavby. Upravíme Vám dispozici domu dle Vašich představ. typ domu 4+kk užitná plocha 120,99 m 2 plocha garáže 16,79 m 2 zastavěná plocha 83,7 m 2 sklon střechy 35 rozměry domu 9 x 9,3 m 1. NP 2. NP 30

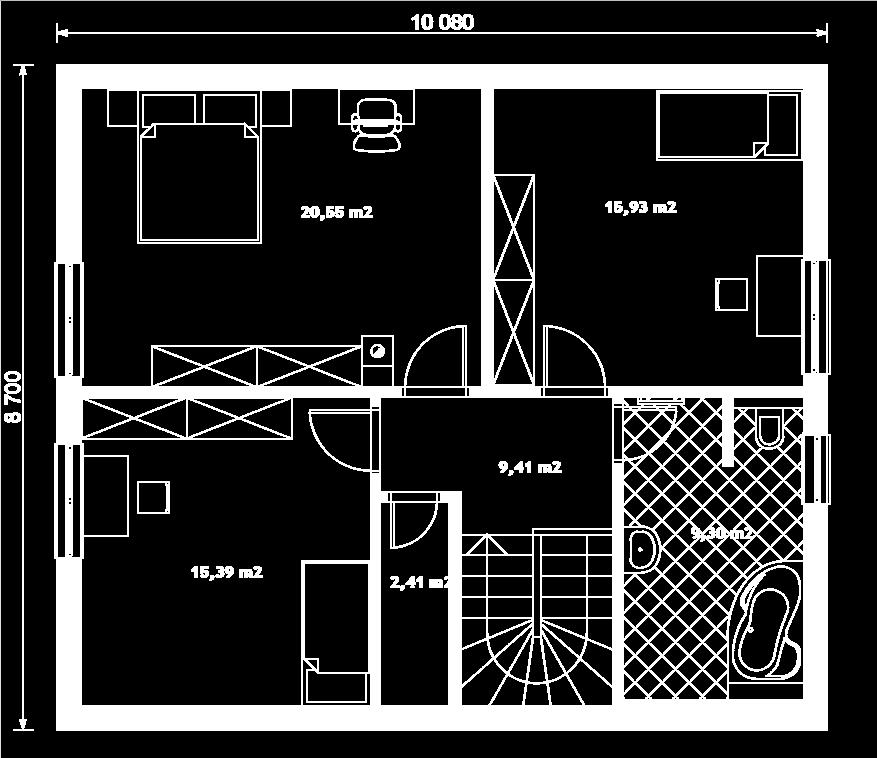

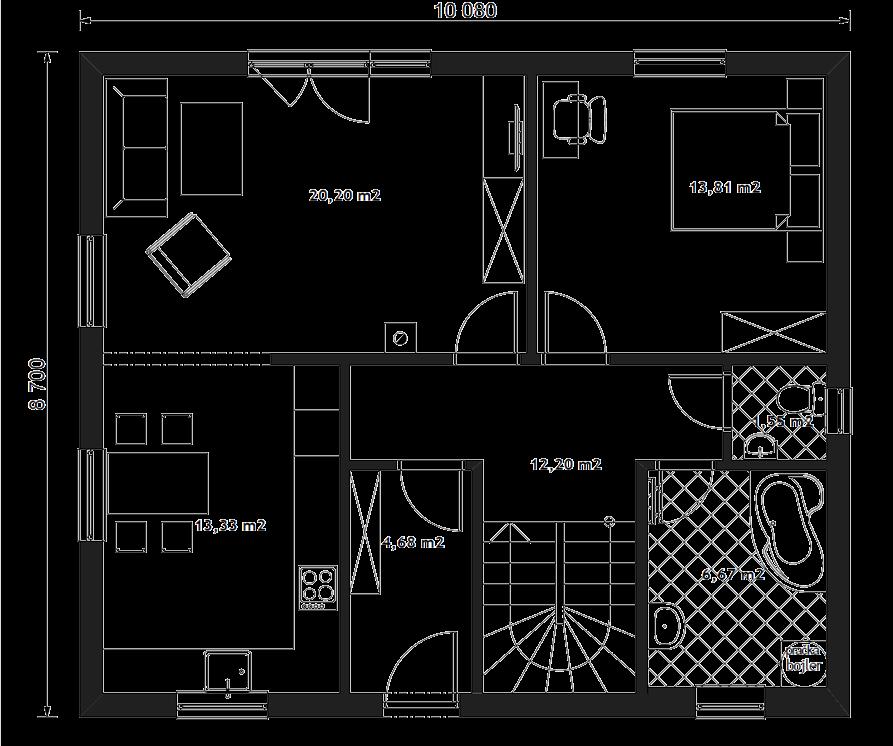

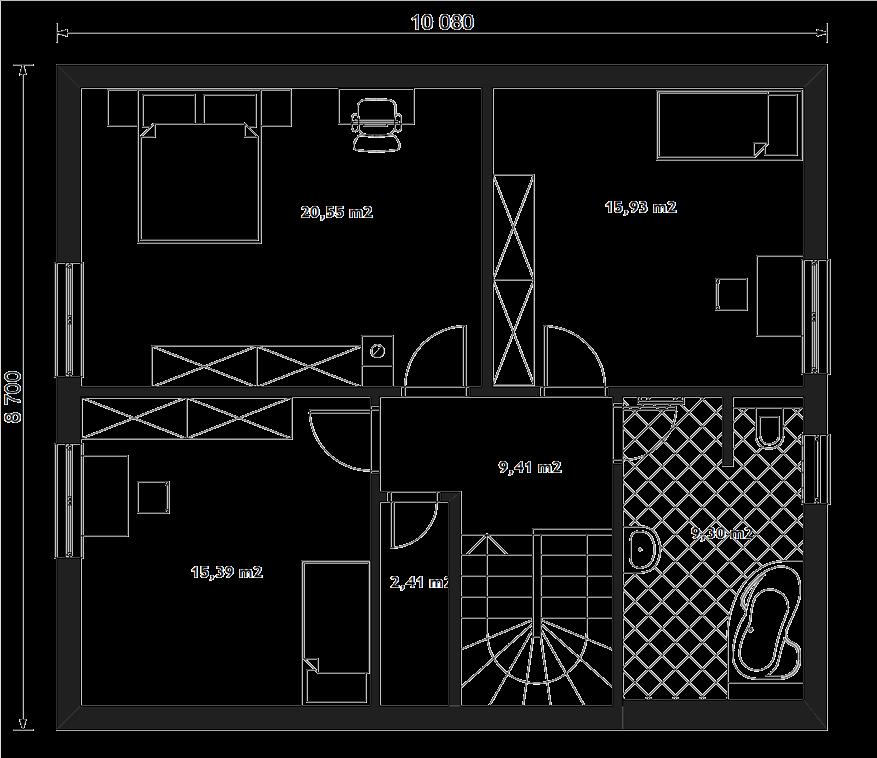

31 Provedení na klíč: Uzavřená hrubá stavba: *Uvedené ceny jsou s 15% DPH Kč* Kč* Klasik 143 Dřevostavba Klasik 143 je nízkoenergetický dům vhodný do dvoupodlažní okolní zástavby jako samostatně stojící. Díky velkému pokoji v přízemí může být dům využíván jako dvougenerační. Obytné podkroví slouží jako noční část, denní část se nachází v přízemí rodinného domu. V ceně domu není zahrnuta cena za garážové stání, zastřešení vstupu a za okolní úpravy kolem domu. V ceně díla je základová deska a vyřízení povolení stavby. Upravíme Vám dispozici domu dle Vašich představ. typ domu 5+kk užitná plocha 145,43 m 2 zastavěná plocha 87,7 m 2 sklon střechy 35 rozměry domu 8,7 x 10,08 m 1. NP 2. NP 31

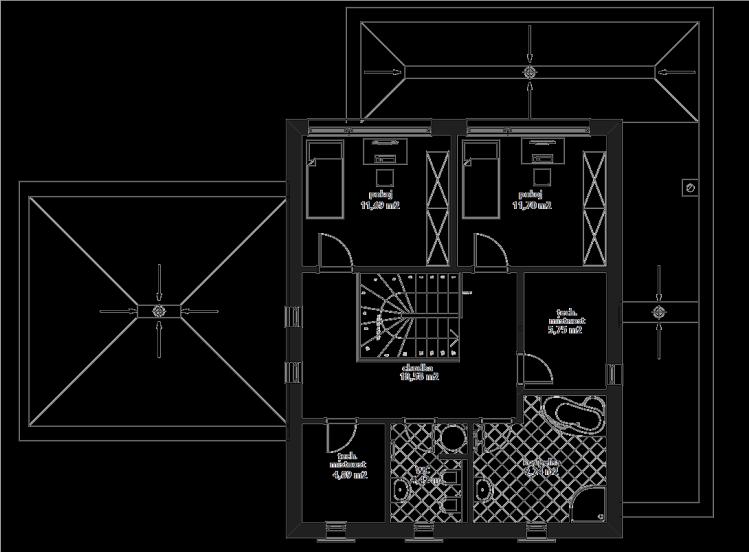

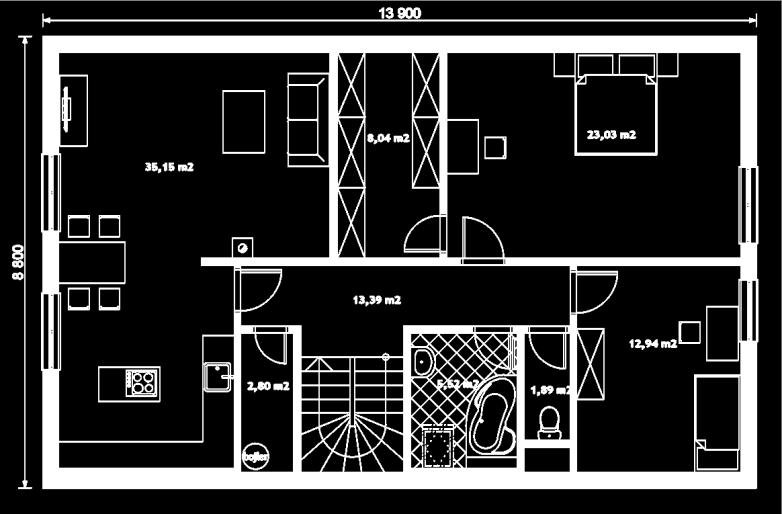

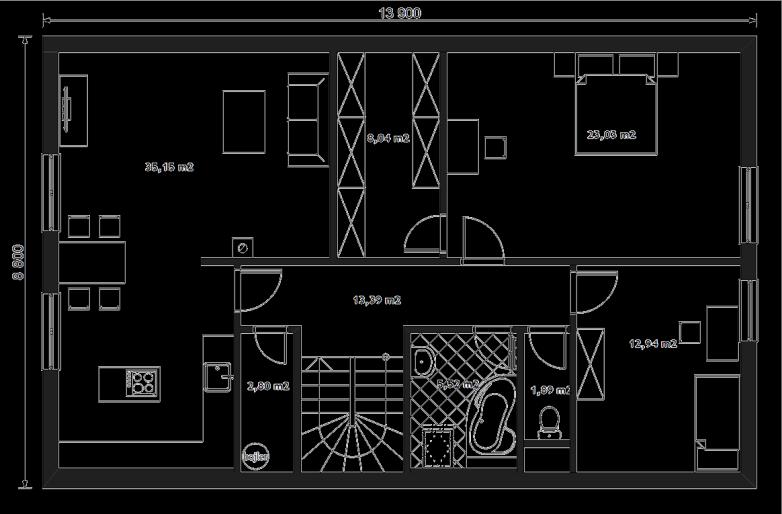

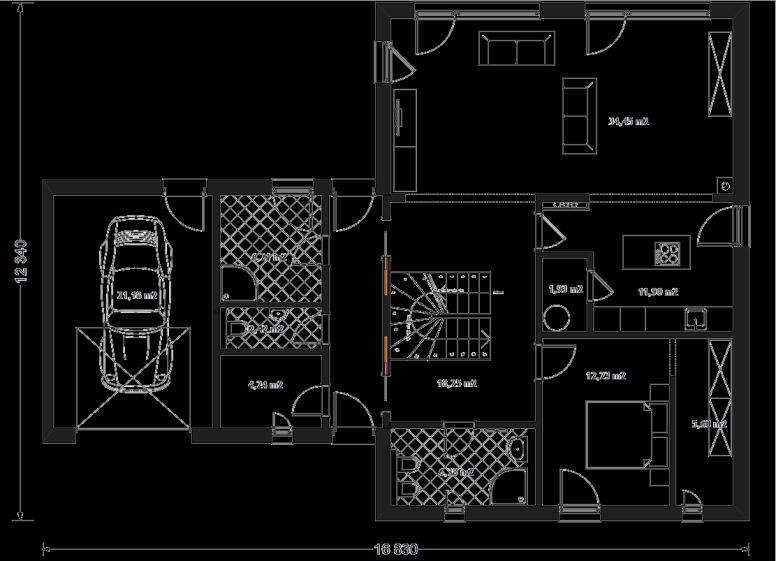

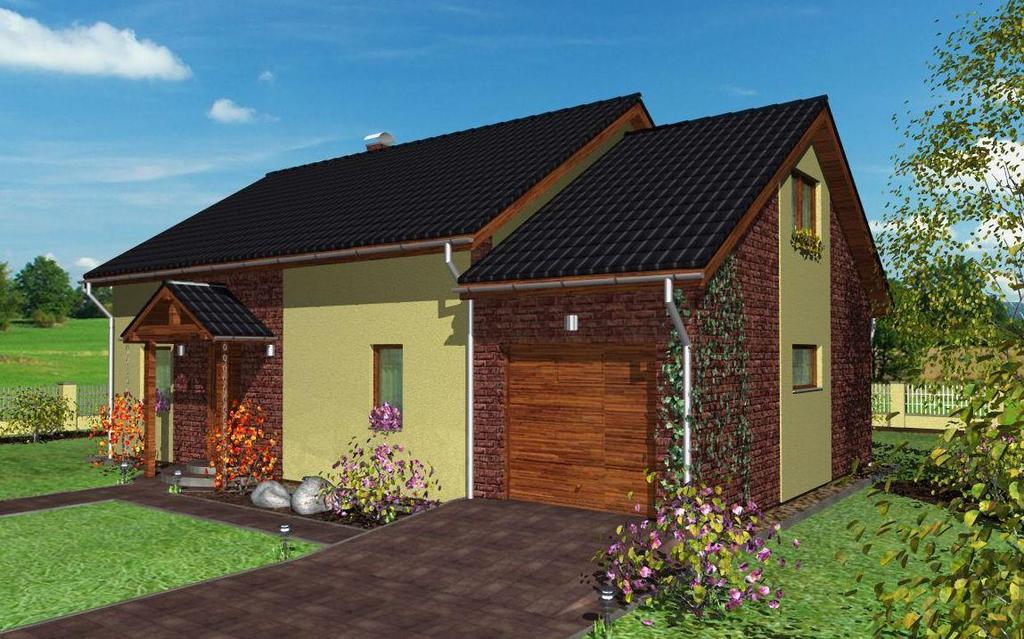

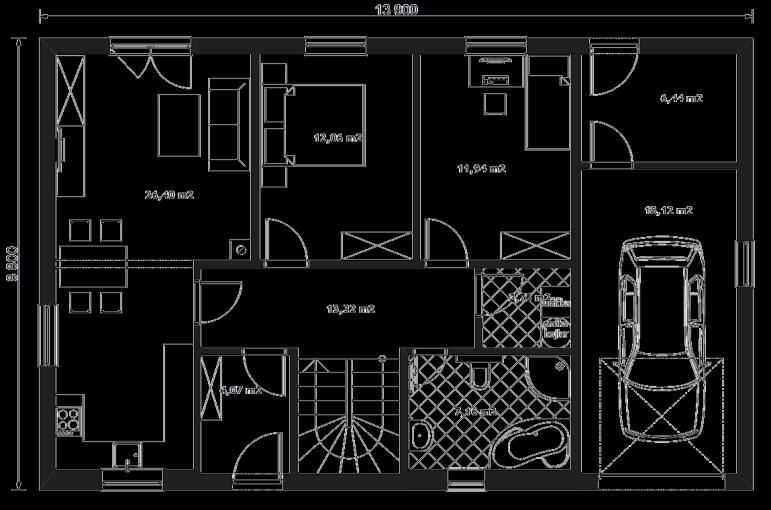

32 Provedení na klíč: Uzavřená hrubá stavba: *Uvedené ceny jsou s 15% DPH Kč* Kč* Klasik 198 Dřevostavba Klasik 198 je nízkoenergetický dům vhodný do dvoupodlažní okolní zástavby jako samostatně stojící. Jedná se o prostorný dvougenerační dům s garáží a praktickou technickou místností. V ceně domu není zahrnuta cena za garážové stání, zastřešení vstupu a za okolní úpravy kolem domu. V ceně díla je základová deska a vyřízení povolení stavby. Upravíme Vám dispozici domu dle Vašich představ. typ domu 6+2 užitná plocha 186,69 m 2 plocha garáže 18,12 m 2 zastavěná plocha 122,32 m 2 sklon střechy 35 rozměry domu 8,8 x 13,9 m 1. NP 2. NP 32

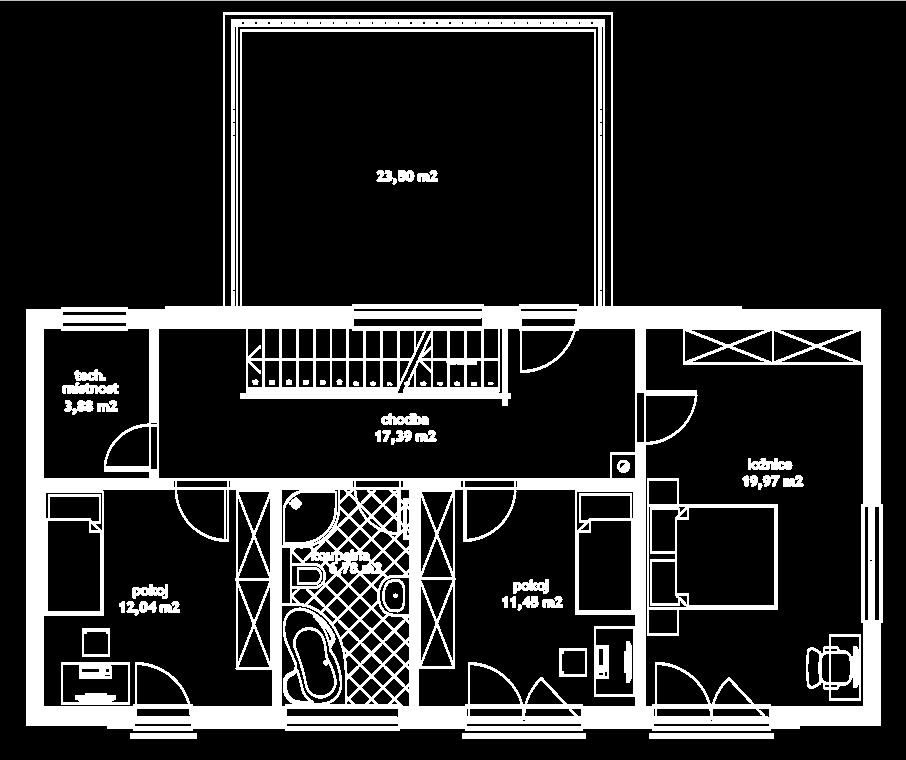

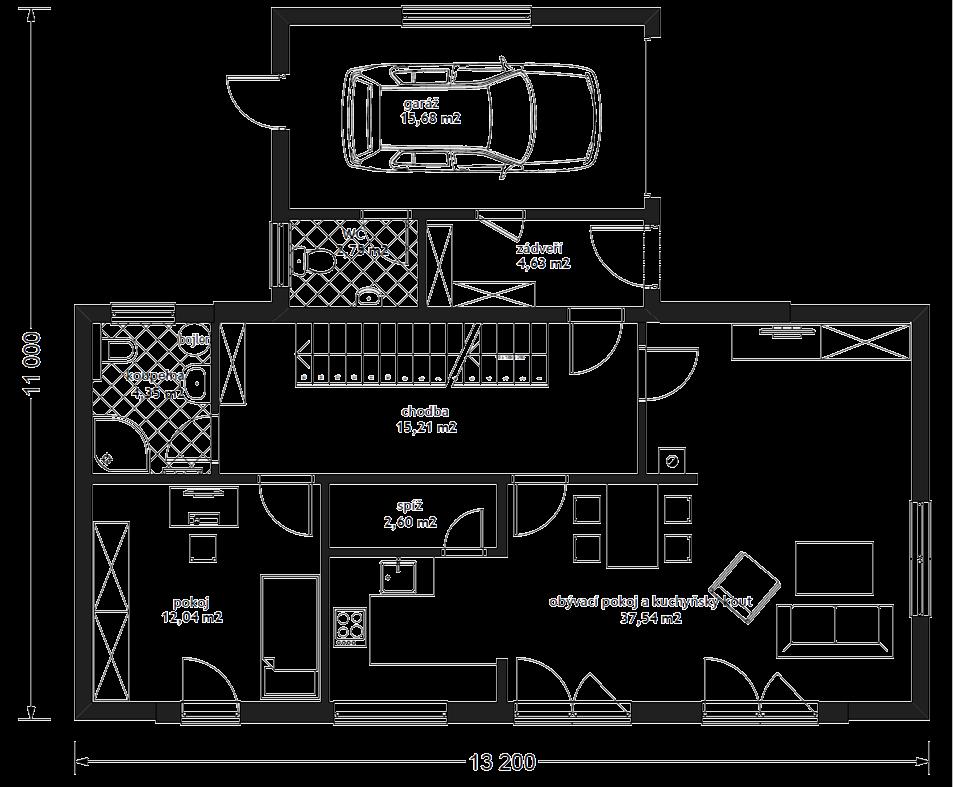

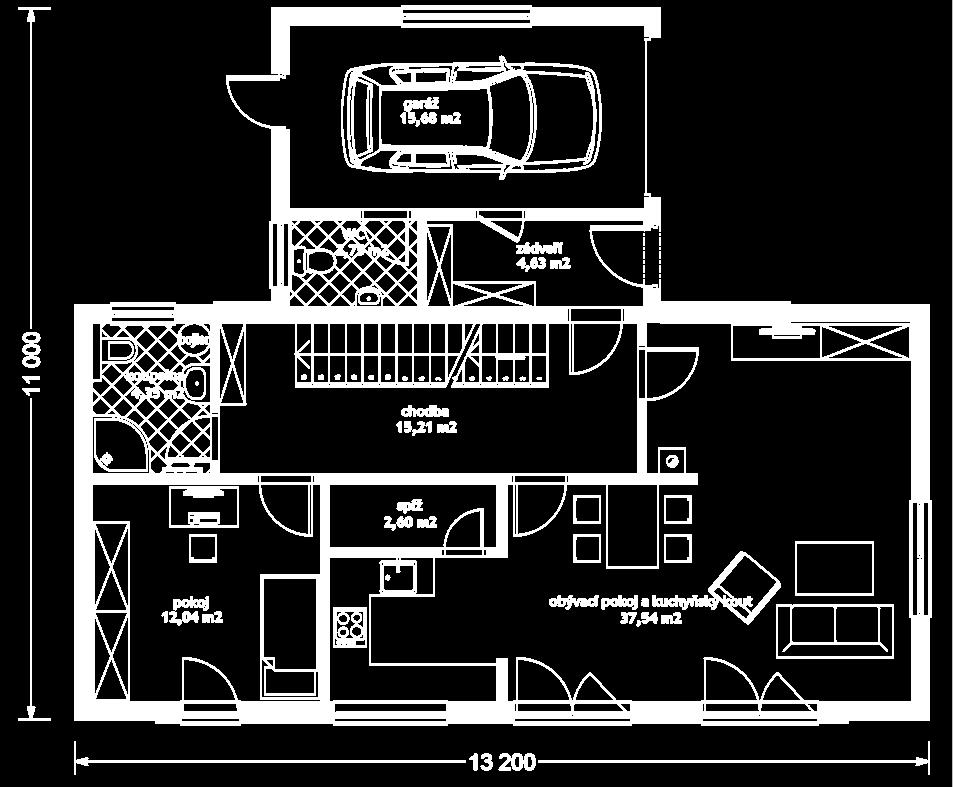

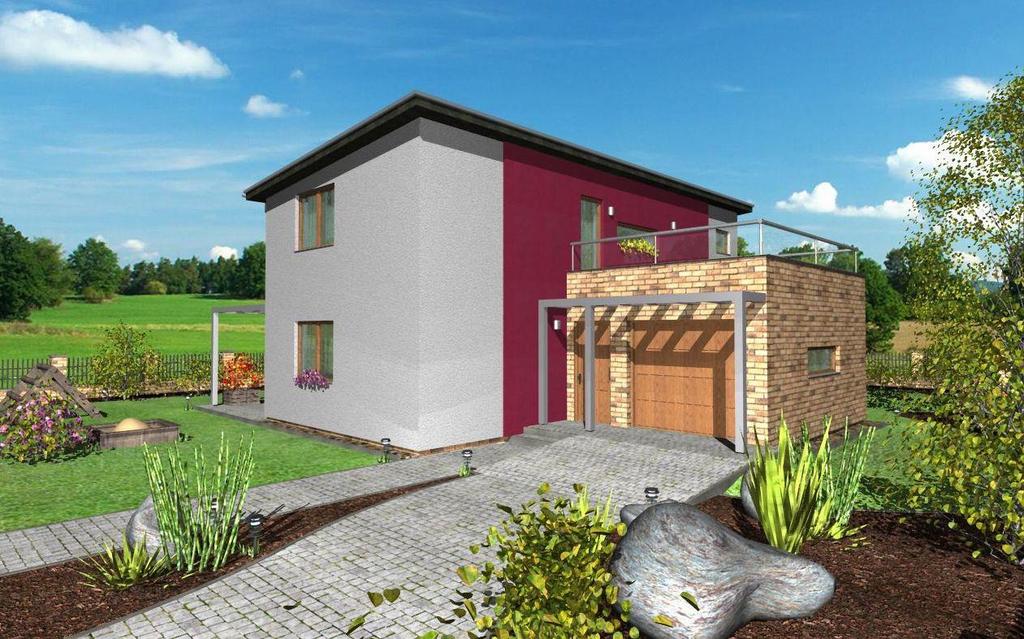

33 Provedení na klíč: Uzavřená hrubá stavba: *Uvedené ceny jsou s 15% DPH Kč* Kč* Horizont 175 Dřevostavba Horizont 175 je nízkoenergetický dům vhodný do dvoupodlažní okolní zástavby jako samostatně stojící. Velkou předností je vestavěná garáž a dostatek místa pro úložné prostory. Díky velkému pokoji v přízemí může být dům využíván jako dvougenerační. Obytné podkroví slouží jako noční část, denní část se nachází v přízemí rodinného domu. V ceně domu není zahrnuta cena za garážové stání, zastřešení vstupu a za okolní úpravy kolem domu. V ceně díla je základová deska a vyřízení povolení stavby. Upravíme Vám dispozici domu dle Vašich představ. typ domu 5+kk užitná plocha 150,63 m 2 plocha garáže 15,68 m 2 zastavěná plocha 112,29 m 2 sklon střechy 0-20 rozměry domu 11 x 13,2 m 1. NP 2. NP 33

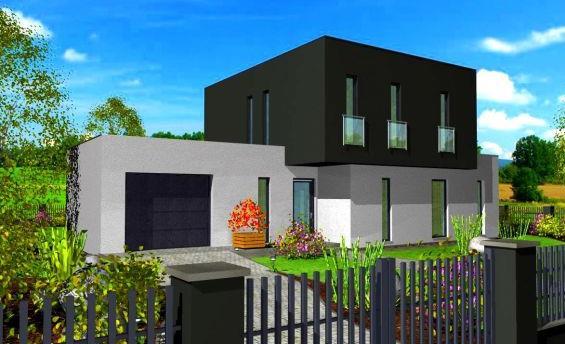

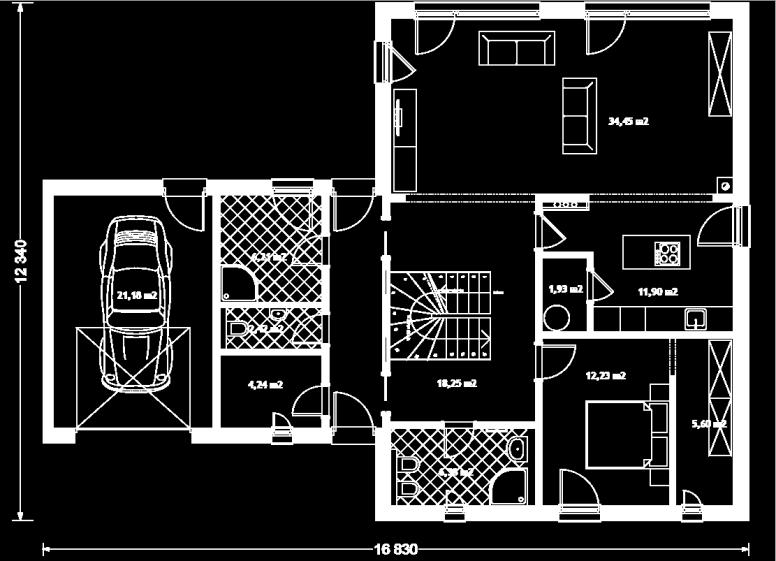

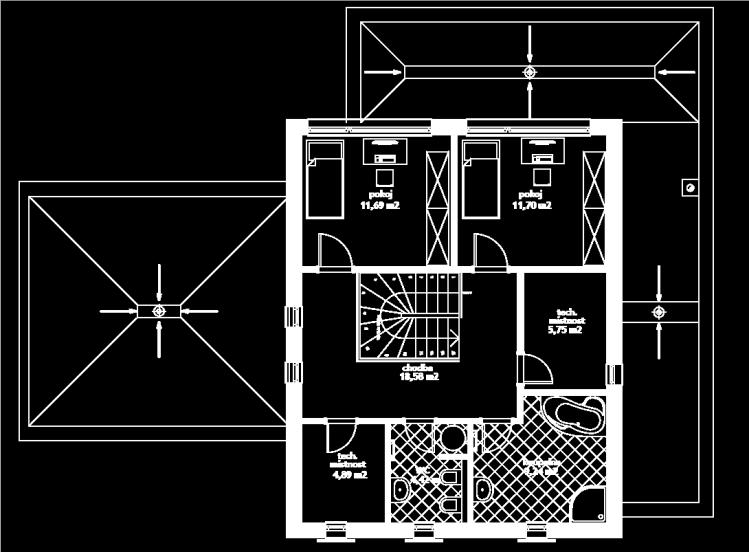

34 Provedení na klíč: Uzavřená hrubá stavba: *Uvedené ceny jsou s 15% DPH Kč* Kč* Horizont 198 Dřevostavba Horizont 198 je nízkoenergetický dům vhodný do dvoupodlažní okolní zástavby jako samostatně stojící. Velkou předností je vestavěná garáž a dostatek místa pro ložné prostory. Díky velkému pokoji v přízemí může být dům využíván jako dvougenerační. Obytné podkroví slouží jako noční část, denní část se nachází v přízemí rodinného domu. V ceně domu není zahrnuta cena za garážové stání, zastřešení vstupu a za okolní úpravy kolem domu. V ceně díla je základová deska a vyřízení povolení stavby. Upravíme Vám dispozici domu dle Vašich představ. typ domu 4+kk užitná plocha 169,88 m 2 plocha garáže 21,18 m 2 zastavěná plocha 159,48 m 2 sklon střechy 0 rozměry domu 12,34 x 16,83 m 1. NP 2. NP 34

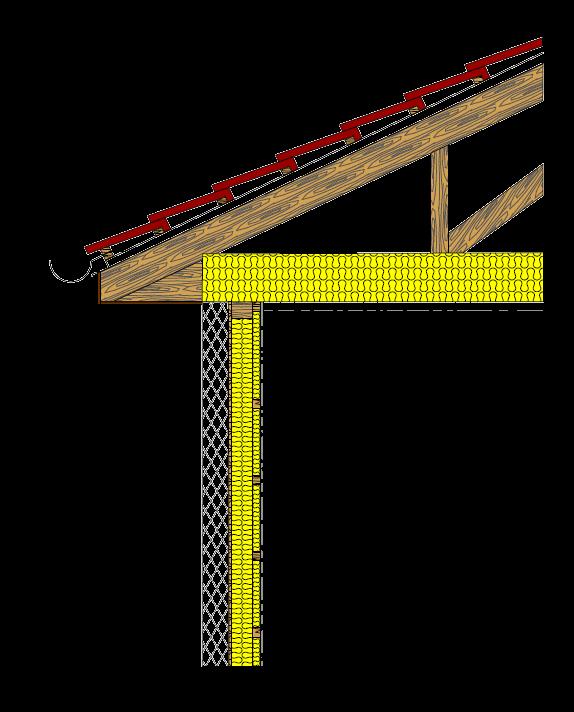

35 ŘEZY KONSTRUKCÍ ŘEZ BUNGALOVU střešní krytina střešní lať kontralať difúzní fólie krokev vazníku fasádní omítka armovací stěrka s tkaninou polystyren EPS 70 F lepící hmota deska RIGISTABIL dřevěný hranol minerální izolace parozábrana předstěna minerální izolace deska RIGISTABIL minerální izolace stropní trám minerální izolace ocelová konstrukce pro SDK parozábrana sádrokartonová deska 35

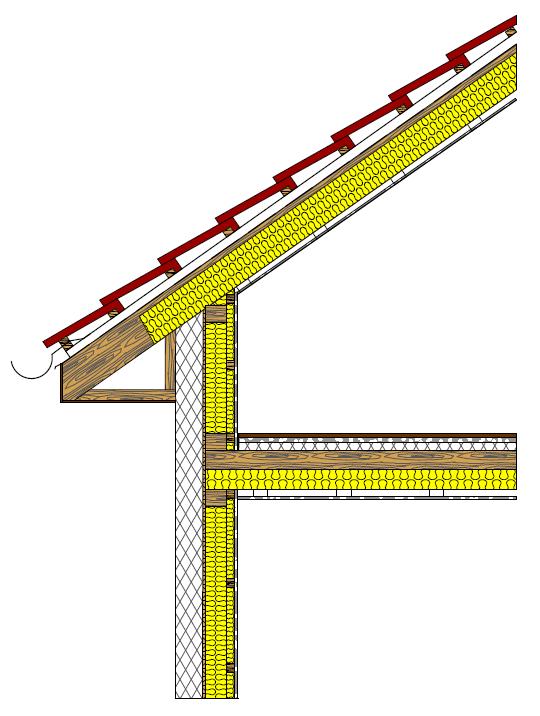

36 ŘEZ PODKROVNÍHO DOMU střešní krytina střešní lať kontralať difúzní fólie krokev vazníku minerální izolace ocelová konstrukce pro SDK parozábrana sádrokartonová deska laminátová podlaha anhydritová stěrka 45 mm kročejová izolace z plastifikovaného EPS tl. 30mm OSB deska 22 mm stropní trám minerální izolace ocelová konstrukce pro SDK parozábrana sádrokartonová deska fasádní omítka armovací stěrka s tkaninou polystyren EPS 70 F lepící hmota deska RIGISTABIL dřevěný hranol minerální izolace parozábrana předstěna minerální izolace deska RIGISTABIL 36

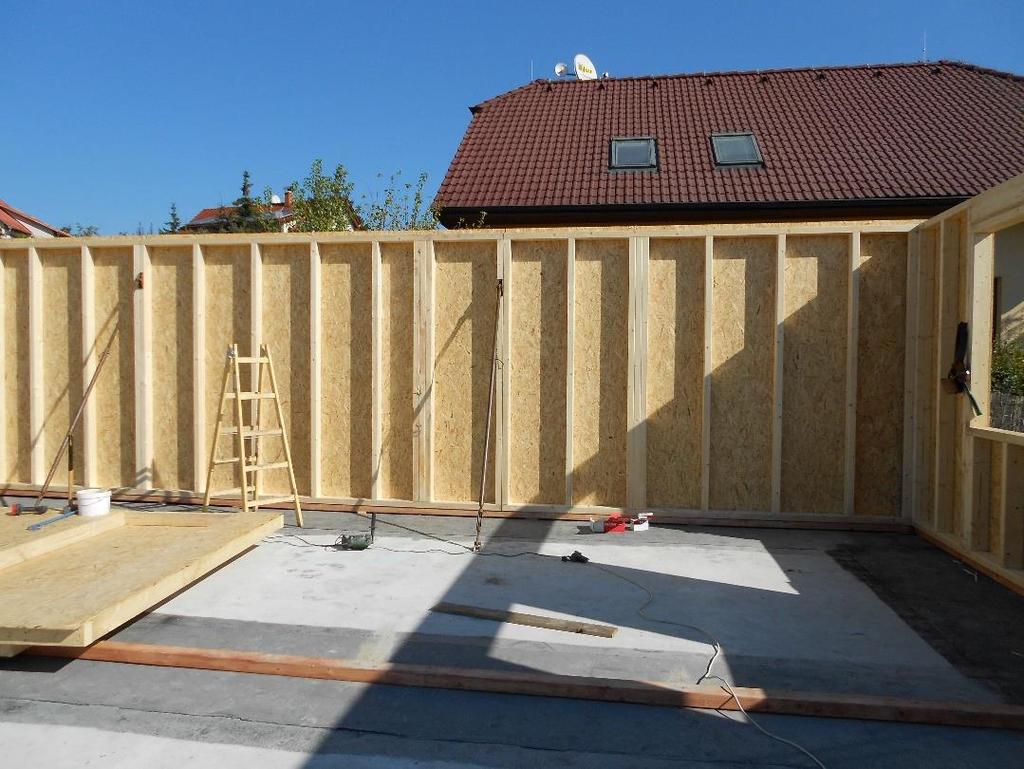

37 Technické provedení hrubé stavby Stěnové konstrukce (obr. 16) vytváří dřevěné panely z konstrukčních hranolů KVH hranoly s opláštěním OSB deskami vícevrstvé desky z plochých třísek tl. 12 mm, které zabezpečují stabilitu jednotlivých konstrukcí a následně i celé stěnové soustavy. Hranoly pro obvodové panely jsou rozměrů 60 x 120 mm, pro příčkové panely rozměrů 60 x 100 mm. Svislé sloupky stěnových konstrukcí jsou v osové vzdálenosti max. 625 mm. Vodorovné nosné prvky (parapety a nadpraží otvorů) jsou tvořeny vodorovným hranolem, který je po obou stranách podepřen svislými sloupky shodného průřezu. Překlady nad dveřními a okenními otvory jsou tvořeny hranoly KVH postavenými na výšku a podepřeny stejně jako parapetní a nadpražní prvky svislými hranoly. U širších otvorů jsou překladové hranoly zdvojeny. Hranoly jsou mezi sebou spojeny pomocí nastřelených konvexních hřebíků (obr. 15). Konvexní hřebíky kroužkové nebo stromečkové hřebíky jsou ocelové Obr.15 Konvexní hřebík pozinkované hřebíky pro spojování dřevěných částí s kónickým dříkem pod hlavou. OSB desky se uchycují na hranoly kostru ocelovými sponkami, tyto se upevňují pomocí pneumatické sponkovací pistole. Spoje mezi trámky konstrukce musí být přesné a rovné, aby byla zabezpečena stabilita konstrukce. Obr.16 Stěnová konstrukce 37

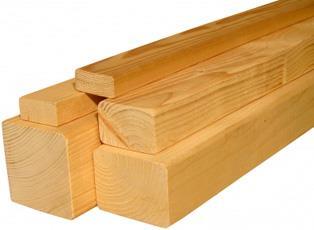

38 KVH Hranoly KVH ( konstruktionsvollholz) (obr. 17) je masivní konstrukční dřevo nastavované zubovitým spojem vyráběné z jehličnatého řeziva (nejčastěji smrk, modřín). Je to produkt se sledovanou kvalitou a jasně definovanými vlastnostmi. KVH hranoly jsou dokonalým stavebním materiálem vynikajících vlastností, který splňuje základní požadavky pro použití v moderním stavebnictví. Spojování zubovitým spojem a lepením dle EN 385 umožňuje výrobní délku až 18 m. Spoj neoslabuje příčný řez a nemusí být zohledňován při pnutí. Hranoly jsou tloušťkově egalizované, čtyřstranně hoblované se sraženými hranami (požární bezpečnost) a rozměrově stálé. Vlhkost materiálu je 15 % (+-2 %), což zajišťuje přirozenou ochranu proti biologickým škůdcům. Použití: stavební dřevo, rámové a střešní konstrukce Složení: smrk cinkovaný, není vrstveně lepený, hoblovaný, vysušený Kvalita: nepohledová a pohledová Obr.17 KVH hranoly Povrch: čtyřstranně čistě hoblovaný, sražené hrany, přípustné barevné odchylky - modré nebo červené pruhy Lepení: melaminové lepidlo odolné proti povětrnostním vlivům KVH hranoly jsou standardně dodávány v rozměrech mm x mm v délkách 7-13m (od některých dodavatelů lze získat i délky až 18m). OSB desky OSB (Oriented Strand Board) (obr. 18) desky jsou víceúčelové desky vyráběné unikátní technologií lepení orientovaných dřevěných třísek ve třech vrstvách. Ve vrchních vrstvách jsou orientovány podélným směrem, ve středové vrstvě jsou orientovány příčným směrem. Takto laminované vrstvy OSB desky jsou spojeny vodovzdornou pryskyřicí. Rozměry, tvar a směrová orientace třísek v jednotlivých vrstvách maximálně využívají přirozené vlastnosti dřeva k dosažení těch nejlepších mechanicko-fyzikálních parametrů desek. Desky neobsahují přirozené vady rostlého dřeva (suky, praskliny apod.). Velikost třísek v povrchové vrstvě umožňuje vyniknout přirozené struktuře, barvě a rustikálně přírodního dřeva a přináší tak nové možnosti v Obr.18 OSB deska struktura kladení třísek interiérovém designu. Výroba OSB desky umožňuje získat dřevěnou desku odolnou proti vlhkosti. Hodí se zejména pro konstrukci podlah, stěn, přepážek, podhledů, při budování teras a zahradních 38

39 staveb. Předností OSB desky je její pevnost a tuhost, mají dobrý tepelný odpor, požární odolnost a jsou odolné proti rázům a vibracím, proti zemětřesení a silnému větru. Svými vlastnostmi jsou zdravotně nezávadné a výborně se dají využít i jako částečná izolace vůči zvuku či izolace tepelná. OSB desky jsou oblíbené i pro svou tvárnost v rukách kutila - lze je snadno natírat, vrtat, řezat atp. Příhradové vázníky: Příhradové vazníky, které tvoří střešní konstrukci (obr. 19) jsou ze smrkového dřeva. Řezivo používané pro výrobu vazníků musí být vzduchosuché, certifikované a odpovídat požadavkům normy ČSN EN o třídění dřeva podle pevnosti a vizuální třídy S10. Kromě toho musí dřevo vyhovovat kritériím pro podélné zakřivení ve směru šířky, tloušťky, šroubové a příčné zakřivení, definovaným v EN a měřeným podle EN Pro výrobu vazníků se běžně používá řezivo tloušťky mm a šířky mm. Dřevěné konstrukční prvky jsou před montáží impregnovány přípravkem proti dřevokazným škůdcům, plísním a houbám (např. Bochemit QB) dle požadavku ČSN. Dřevěné prvky jsou spojovány pomocí zalisovaných styčníkových desek (obr. 20) vyrobených z oboustranně Obr.19 Vazníková konstrukce pozinkovaného ocelového plechu s nánosem zinku. Desky jsou různých rozměrů a o tloušťkách plechu 1,0; 2,0 a 2,5 mm. Styčníkové desky mají podle typu jednostranně nebo oboustranně vylisované trny. Tyto trny mají podle typu i různé tvary trnů. Vazníky se zhotovují na základě projektové dokumentace zpracované projektantem. Obr.20 Styčníkové desky 39

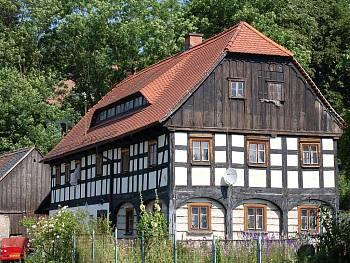

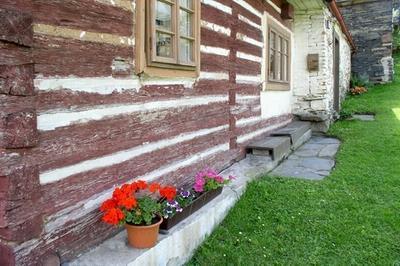

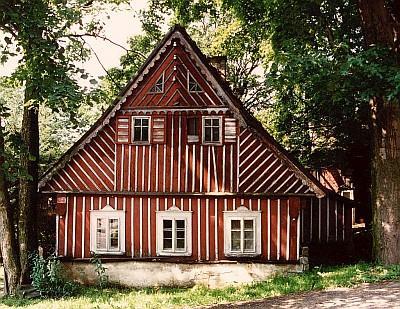

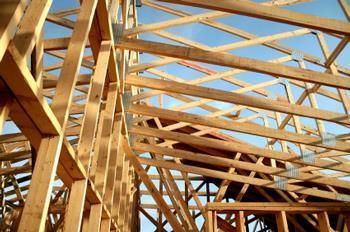

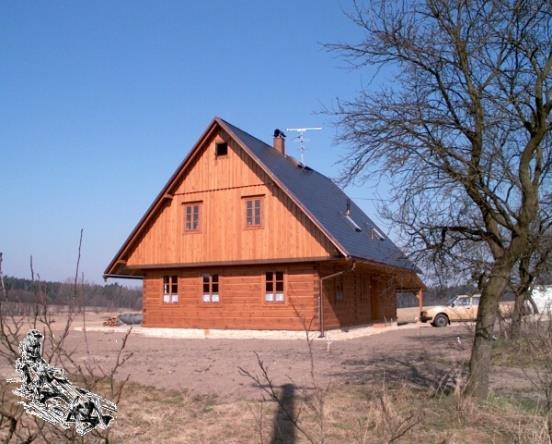

40 Dřevostavby historie a současnost Dřevostavby mají dlouhou tradici po celém světě i na území dnešních Čech a Moravy. Vývoj dřevostavby byl relativně pomalý. Jeho výsledky a dědictví se však v podobě tesařských konstrukcí a architektury staly součástí světového i evropského kulturního dědictví. V dnešní době jsou však dřevostavby na vzestupu. Přispívají k tomu zejména široké znalosti v oblasti stavební fyziky a komplexního navrhování dřevostaveb a poučení se z tradice. Člověk uměl používat dřevo ke stavbě přístřeší odpradávna a dosáhl v této činnosti pozoruhodné řemeslné zručnosti a stavitelské dovednosti. Dřevěná obydlí mají za sebou dlouhou historii. Dřevěné stavby (obr.1) se u nás běžně stavěly v místech s dostatkem kvalitní suroviny až do počátku poloviny 18 století. Pak ale došlo k historickému zlomu, který tradici dřevostaveb v Čechách nejméně na sto let přerušil. Byla to zejména obava z rozsáhlých požárů celých vesnic a měst, která vedla k postupnému omezování. Dekret z roku 1816 zakazující stavět dřevěné stavby, na který navazoval dekret z roku 1819 o povolení poddaných vyrábět cihly měl vliv i na tzv. hrázděné domy s dřevěnou příhradovou kostrou a vyzdívanou výplní (obr. 2,3,4). Dřevěné stavby se pomalu začaly nahrazovat zděnými stavbami. Obr. 1 Dřevostavba V horských oblastech se v pozdějších letech opět začaly za určitých podmínek dřevěné stavby povolovat. Došlo ale k radikální změně nazírání na dřevěné domy jako na stavby nižší užitné hodnoty, zvlášť pokud jde o jejich životnost a požární odolnost. Hmatatelným důkazem dlouhověkosti dřevěných staveb jsou vedle skanzenů i několik staletí staré zachované obytné domy u nás, ale i v Německu a v Anglii. Od poloviny 20. století však dochází k návratu dřevěných skeletů a ve střední Evropě jsou v posledních letech dřevostavby vícepodlažních obytných Obr.2 Hrázděný dům ve Václavicích u Liberce domů a rodinných domů předmětem velkého zájmu. Právem, protože tradice dřevěných staveb je více než hmatatelná, zvláště když mnohé z nich dokázaly, že nejen z hlediska životnosti jsou plně srovnatelné se stavbami jiných materiálů. 40

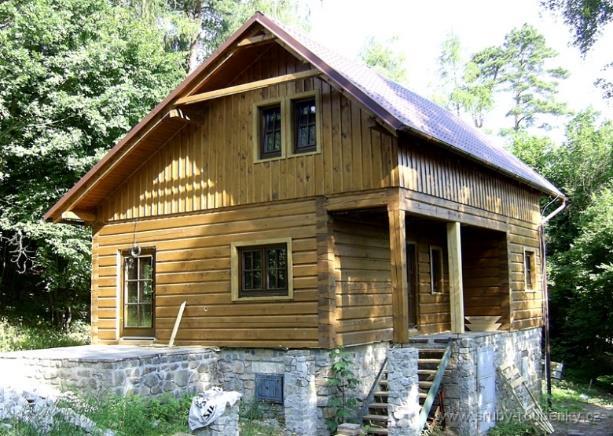

41 Kvalitně a správně postavený dřevěný dům k trvalému bydlení je energeticky vysoce úsporný a jeho vnitřní klima často příznivější než u mnoha domů z jiných materiálů. Každý člověk v Evropě má k dispozici téměř 1m 3 dorůstajícího dřeva ročně. Na každou tříčlennou rodinu vyroste v Evropě během 80 let 240 m 3 kulatiny. Ze 140 m 3 užitkového dřeva lze postavit rodinný dům s kvalitní izolací a 80 let vytápět, dalších 100 m 3 zbývá na nábytek, hudební nástroje, vybavení pro volný čas, stáje. Pokud dřevo po několikaleté recyklaci na stavbě nakonec spálíme, lze vzniklé teplo využít k topení či výrobě dalších materiálů nebo pro člověka potřebných věcí. Dřevostavba je stavbou, na jejíž nosnou konstrukci je použito dřevo nebo materiály na jeho bázi. Nemusí se zákonitě jednat jen o srubové či roubené stavby (obr. 5,6). Dřevostavbou se rozumí i stavba s různě modifikovanou dřevěnou sloupkovou konstrukcí typu two by four. Dřevostavby jsou šetrné k životnímu prostředí a dovolují nám velice efektivně navrhovat a realizovat v nízkoenergetickém a pasivním standardu. Ve světě je nahlíženo na dřevěné stavění jinak než u nás, dřevo je vnímáno jako jedinečný materiál, z kterého se realizují příjemné a často luxusní stavby ať už k bydlení, nebo jako firemní sídla. Obr.3 Hrázděná stavba Obr.4 Hrázděná žel.zastávka Skrbeň chráněná památka Obr.5 Roubené stavby Obr.6 Novodobé roubené stavby 41

42 Rozdělení a systémy dřevostaveb Mezi dřevostavby patří stavby hrázděné, roubené a rámové. Hrázděné stavby se v dnešní době staví jen výjimečně. Hrázděné konstrukce staveb se obdobně jako jiné rámové konstrukce vyznačují důkladnějším provedením, které spočívá v náročnějším opracování dřevěných trámů včetně tesařských spojů. Důležité přitom je i provedení výplní (dřevohliněná nebo zděná) a v neposlední řadě též regionální řešení hrázděných staveb. Hrázděné dřevostavby přitom nejsou na území ČR zdaleka jednotného architektonického výrazu. Na hrázděnou stavbu má vliv zažité prostředí etnika. Roubené stavby se zhotovují častěji. Jako roubené označujeme stavby, jejichž nosné stěny jsou vytvořeny vrstvením jednotlivých vodorovných trámů spojených na nároží přeplátováním. U těchto staveb je třeba dbát velké pozornosti na tepelnou prostupnost obvodového pláště. Rámové konstrukce se rozdělují na tesařsky vázané a sbíjené. Základem rámových konstrukcí je systém two by four (2 x 4 znamená základní rozměr používaných trámků pro montáž 2x4 palce = 51 x 102 mm). Trámky musí být vždy hoblované a musí mít sražené hrany Obr. 8 Systém Balloon Framing s vazníky z důvodu požární odolnosti. Existují dva základní způsoby rámování (montáže) dřevostaveb: Platform Framing (plošné rámování) a Balloon Framing (balon rámování přesnější český název pro tuto platformu neexistuje). Balloon Framing se hojně užíval v Severní Americe a Kanadě do konce roku V severských státech Evropy se systémem Balloon Framing prováděly montáže ještě v polovině 50ých let minulého století. Základem všech systémů rámování jsou trámky o rozměrech 2 x 4 (51 x 102 mm), později 2 x 6 (51 x 154 mm). Osová vzdálenost sloupků může být 16 (410 mm) až 24 (610 mm). Obr. 9 Schéma Balloon Framing Obr. 10 Schéma Balloon Framing 42

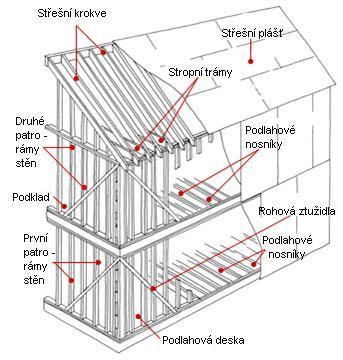

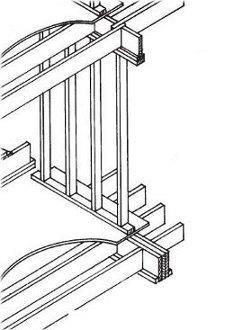

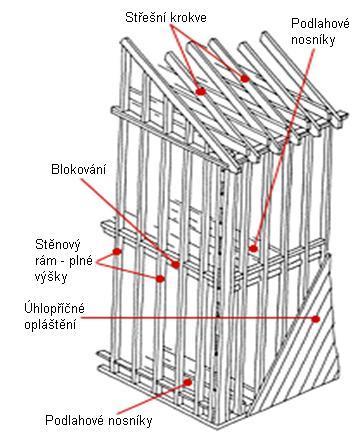

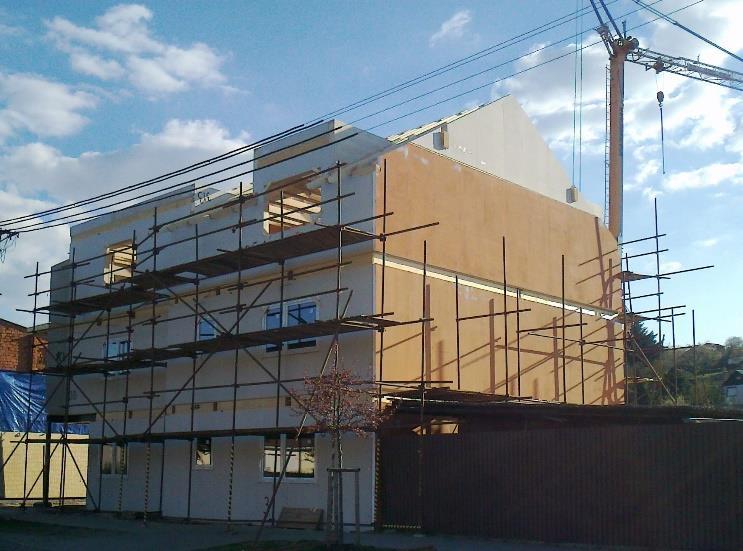

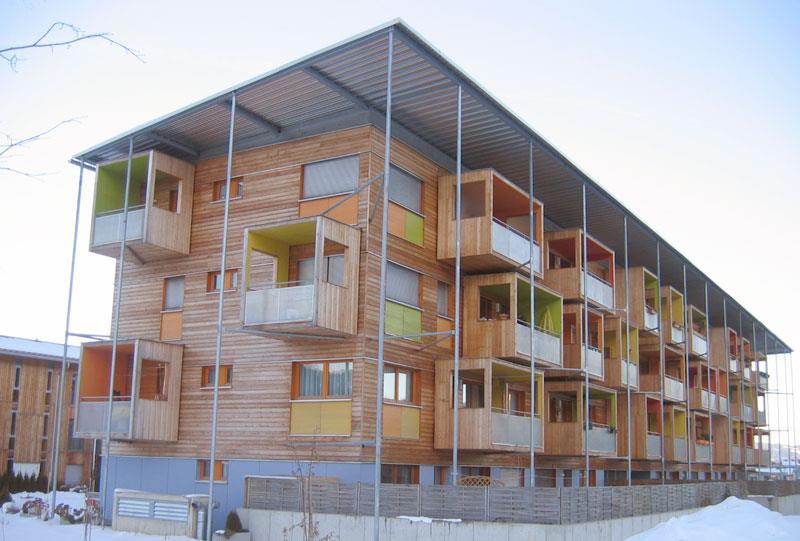

43 Balloon Framing (Obr. 8, 9,10) je systém nekonečného rámování využívá nepřetržitých rámů stěn (knoflíků), které jsou od prahu (uložený na základu) do výšky okapové linie. Na tyto stojky se průběžně připojují podlahové konstrukce, parapety, nadpraží. V dřívějších dobách se spoje prováděly tesařským způsobem (většinou na čepy, případně na pero a drážku). Časem se přecházelo na sbíjené spoje pomocí hřebíků či vrutů. Tímto způsobem se prováděly montáže nejen přízemních objektů, ale i patrových budov. Výška budovy byla omezena délkou knoflíků. S rozvojem techniky se začal systém Balloon Framing nahrazovat systémem Platform Framing. Platform Framing (obr. 11) plošné rámování - každé patro budovy je rámováno samostatně. Je to nejběžnější metoda montáže dřevostavby v nynější době. Umožňuje výstavbu i vyšších a rozlehlejších budov. Rámová konstrukce se usadí na základ (dřevěný, kamenný, betonový). Práh konstrukce je pevně ukotven k základu. Tyto prahové konstrukce musí být impregnovány, aby se zabránilo hnilobě. U této metody výstavby je důležité opláštění konstrukce, které jednotlivé části stavby stabilizuje. Dříve se pro opláštění používala prkna, která byla instalována na pero - drážku a přibíjena na konstrukci úhlopříčně. V současnosti se pro opláštění využívají velkoformátové materiály dřevotřísky, OSB desky, sádrovláknité desky. Obr.11 Schéma Platform Framing Obr. 12 Stavba systémem Balloon Framing Obr.13 Stavba bytového domu dřevostavba Obr.14 Stavba bytového domu - dřevostavba v Olomouci (8byt.jednotek) 43

44 KONTAKT Dřevostavby Haná NED s.r.o. Kancelář: Dolní Hejčínská 36 Mobil: Webové stránky: IČ: DIČ: CZ Najdete nás i na facebooku. Petr Dorňák jednatel společnosti Ing. Tomáš Čech jednatel společnosti/projektant Mobil: Mobil: projekce@drevostavbyhana.cz PARTNEŘI: 44
