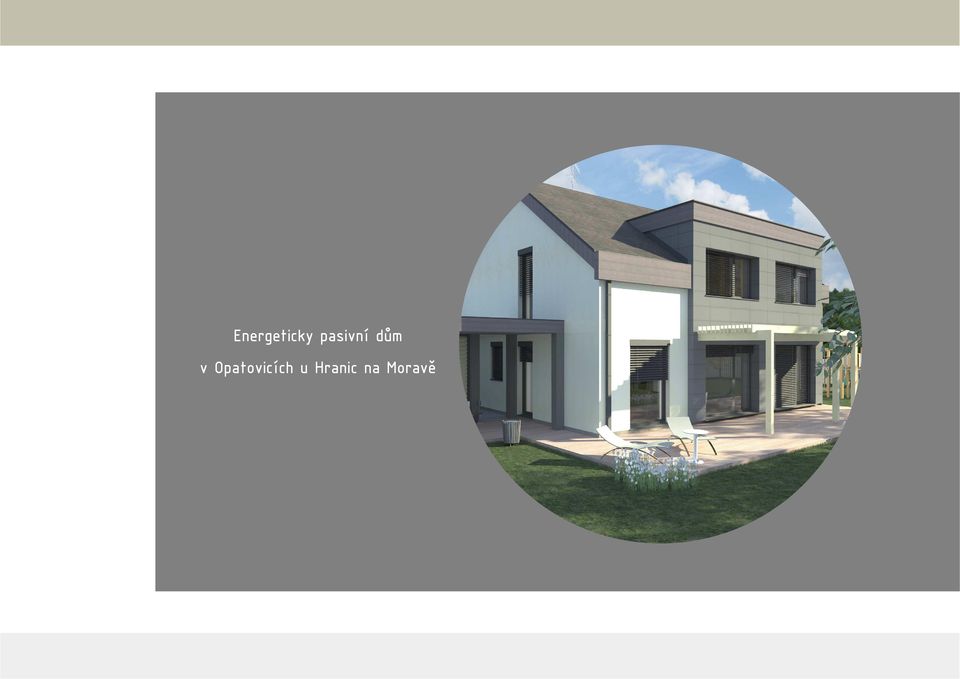

1 Energeticky pasivní dům v Opatovicích u Hranic na Moravě pasivní dům v Hradci Králové

2 o b s a h autoři projektová dokumentace: Asting CZ Pasivní domy s. r. o. www. asting. cz základní popis 2 poloha studie výsledný návrh vizualizace skladby detaily technologie fotografie z realizace 3 5,6 7,8,9,

3 z á k l a d n í p o p i s Dvoupodlažní rodinný dům s garáží je navržen v energeticky pasivním standartu, a to jak dle TNI tak dle PHPP. Návrh byl od samého začátku optimalizován z hlediska tepelné bilance a dispozičních nároků, což se projevilo v pootočení objektu ke slunné straně. Další z aspektů, který hraje významnou roli při tepelném zisku, je dominanta objektu v podobě přestupujícího rizalitu, který probíhá přes obě podlaží. V patře je tedy vyřešeno nejen přirozené osvětlení, ale i prostor, kterého se jinak v podkrovních místnostech nedostává. Hlavní obytné místnosti jsou přirozeně orientovány za sluncem. Navržený venkovní systém předokenních žaluzií pomáhá eliminovat letní přehřívání při zachování optimální hladiny denního osvětlení. Objekt tvoří dvě základní hmoty, z nichž hlavní část, tj. rodinný dům je podélnou stranou natočen k jihu a garážová část ctí linii přilehlé komunikace na severovýchodní straně pozemku. Z hlediska celkového urbanismu okolní zástavby se nejednalo o výstřelek jednoho domu. Výsledná podoba byla totiž navržena pro dva spolu sousedící pozemky, které tvoří v nové zástavbě samostatný blok. Díky úzké spolupráci mezi projektantem a dvěma investory vznikl tedy návrh, který nejenom klade hlavní důraz na pasivní standart, ale i na stejnorodost nové zástavby. Jednotlivé domy se od sebe liší pouze některými materiály a barvou fasády. Návrh technologie vychází ze základních požadavků, které se uplatňují v energeticky úsporných stavbách. Do budoucna se uvažuje s realizací fotovoltaických panelů a to především z důvodu snížení primární energie navrženého rodinného domu. založení ŽB monolitická deska na pěnovém skle stěny polystyrénové ztracené bednění maxplus, tl. 500 mm strop 1NP a část 2NP - ŽB monolitická deska, alt. spřažená ŽB konstrukce (filigránové stropní desky), tl. 160 mm střecha - klasická tesařská konstrukce z dřevěných krokví a oc.. vrcholové vaznice + mezikrokevní a nadkrokevní tepelná izolace tl.380 mm výplně otvorů a jejich stínění - plast-hliníková okna a dveře (rám rehau geneo) + předokenní hliníkové žaluzie technologie - vytápění kombinace teplovzdušného (VZT) a teplovodního (podlahové) - větrání - řízené s rekuperací tepla - ohřev TUV plynový kotel a solární systém využití dešťových vod - nádrž na dešťovou vodu (zalévání) 3

4 p o l o h a plochy plocha pozemku zastavěná plocha celková vnitřní podlahová plocha 1NP celková vnitřní podlahová plocha 2NP 1183 m m 2 74 m 2 74 m 2 energetická náročnost - TNI měrná potřeba tepla na vytápění průměrný součinitel prostupu tepla obálky budovy U em : 14 kwh/(m 2.a) 0,16 W/m 2.K energetická náročnost - PHPP měrná potřeba tepla na vytápění 15 kwh/(m 2.a) energetická náročnost - vyhláška č. 148/2007 Sb., třída energetické náročnosti A - velmi úsporná 4

5 s t u d i e Architektonický model - hmoty 5

6 s t u d i e Půdorys 1NP Půdorys 2NP 4) 1NP 2NP 6

7 v ý s l e d n ý n á v r h Půdorys 1NP 7

8 v ý s l e d n ý n á v r h Půdorys 2NP 8

9 v ý s l e d n ý n á v r h Příčný řez 9

10 v ý s l e d n ý n á v r h Pohledy Pohled severní Pohled západní Pohled jižní Pohled východní 10

11 v i z u a l i z a c e 11

12 o b a l o v é k o n s t r u k c e Skladby Obvodová stěna Podlaha na terénu Střecha U = 0,09 W/m 2 K systém MAXPLUS (MEDMAX) 500 N celková tloušťka konstrukce 500 mm celková tloušťka izolace 350 mm - venkovní omítka tenkovrstvá - tepelná izolace neopor, tl. 100 mm - žb jádro, beton C20/25, tl. 150 mm - tepelná izolace neopor, tl. 250 mm - vnitřní omítka tenkovrstvá U = 0,12 W/m 2 K celková tloušťka izolace 650 mm - dřevěná podlaha / keramická dlažba - anhydritový potěr tl. 50 mm - PE separační fólie - tepelná izolace EPS 200 S Stabil, tl. 50 mm, Lambda = 0,034 W/mK - železobetonová deska tl. 250 mm - ochranná a separační vrstva, geotextílie g = 300 g/m2 - hydroizolace, asfaltový pás - ochranná a separační vrstva, geotextílie g = 300 g/m 2 - podkladní beton - pěnové sklo, drcené tl. 600 mm, Lambda = 0,080 W/mK - štěrkopísek, frakce tl. 150 mm - zhutněný násyp zeminy U = 0,11 W/m 2 K celková tloušťka izolace 380 mm - krytina TONDACH Stodo - dřevěné střešní latě 50x30 mm - hydroizolační folie difuzní - dřevěné kontralatě - tepelná izolace z PUR pěny tl.200 mm, Lambda = 0,028 W/mK - tepelná izolace MW/ krokve tl. 180 mm Lambda = 0,059 W/mK - OSB deska tl. 20 mm - vzduchotěsně provedená parobrzda - SDK podhled 12

13 o b a l o v é k o n s t r u k c e Ukázky práce na detailech Pro realizaci byly zpracovány všechny rozhodující stavební detaily 13

14 t e c h n o l o g i e Větrání, vytápění a uhřev TUV větrání řízené větrání s rekuperací tepla Paul Santos F 370 DC vytápění kombinace teplovzušného (VZT) a teplovodního (zásobník OKCE) Zdroj tepla - plynový kotel Geminox THRi + solární systém ohřev TUV Zdroj tepla - plynový kotel Geminox THRi + solární systém 14

15 u k á z k a z r e a l i z a c e 15
