Je ale nezbytné. A pak je to na nás - aby byla dřevostavba dobře a odborně zpracovaná a aby vlastnosti, které od domu očekáváte byly splněny.

Transkript

1 d ř e v o s t a v b y

2 Dřevěný dům životní styl Stavební společnost ných objektů. RENO Vám nabízí 13 let zkušeností se stavbami dřevě- Vyrábíme a dodáváme pro Vás rodinné domy, rekreační objekty,penziony, stejně jako stylové chalupy, hospodářské usedlosti, komerční objekty či jiné speciální stavby. Vytvořte si příjemný, zajímavý a inspirativní prostor pro svůj život Není důležité - jakou dřevostavbu si vyberete, pro jakou technologii stavění se rozhodnete, ať už na základě argumentů nebo již nějakých vlastních zkušeností či jen tak intuitivně. Je ale nezbytné Bydlení ve dřevě se stává životním stylem. Dřevo je moderní, příjemné a hlavně velmi úsporné. - abyste si sami vyjasnili, co od naší stavby očekáváte a jistě by nebylo od věci, kdybyste promluvili i s některým majitelem dřevostavby ve vašem okolí a zjistili jeho spokojenost. Konstrukční způsoby montáže dřevostaveb jsou prováděny technologií roubených staveb ze surových smrkových trámů nebo z lepených konstrukčních hranolů. Druhou technologií, která si získává v poslední době stále větší oblibu, je montáž staveb sloupkovou konstrukcí (nazývanou také rámovou). Oba konstrukční systémy se navíc dají úspěšně kombinovat. A pak je to na nás - aby byla dřevostavba dobře a odborně zpracovaná a aby vlastnosti, které od domu očekáváte byly splněny. Dřevo dnes nabízí architektům a projektantům velké možnosti k vytváření osobité a výrazné architektury, ale také možnosti k citlivému doplnění tradičních dřevěných staveb do prostředí mimoměstských lokalit a chráněných krajinných oblastí. Zajistíme Vám: zpracování studie a projektové dokumentace pro stavební povolení realizaci hrubé stavby roubené nebo skeletové rámové konstrukce dokončení domu v dohodnutém rozsahu.

3 ROU B E N É STAVBY Technologie výstavby: Klasická výstavba je prováděna ze surového smrkového materiálu. Po ukončení montáže hrubé stavby nosné konstrukce (roubené stěny přízemí, stropní trámy, sloupková konstrukce štítů včetně záklopu prkny, konstrukce krovu, střešní plášť a klempířské prvky) v trvání cca 2,5 3 měsíce nastává technologická přestávka v trvání cca 6 měsíců, dřevo sesychá a celý dům sedá. V období technologické přestávky provádíme tesařské úkony spojené se sedáním konstrukce. Po jejím ukončení se provádí všechny dokončovací práce v trvání cca 3 3,5 měsíce. Variantně je možné surové hranoly nahradit lepeným stabilizovaným konstrukčním profilem, kdy technologická přestávka odpadá. Nosná konstrukce přízemí je řešena jako difuzně uzavřená. Základní technický popis: Základy: po dohodě s investorem stavby mohou být součástí dodávky Nosné stěny přízemí: roubené ze smrkových hraněných trámů rozměrů 160 x 240 mm spojené v rozích na rybinu. Samonosná vnitřní předstěna dilatačně ukotvená k nosné konstrukci s možností povrchové úpravy od dřevěného obkladu palubkami, imitace roubení, sádrokartonu až po konstrukce se štukovou omítkou a režným zdivem. Předstěna kryje tepelnou izolaci Orsil v tl. min.120 mm, vnitřní obklad zakrývá veškeré rozvody médií. Skladba konstrukce: mm (dle vnitřní povrchové úpravy stěn) Tepelný odpor: min. 4,22 m2k/w Štítové stěny: sloupková konstrukce ze smrkových fošen rozměrů 60 x 160 mm s tepelnou izolací Orsil min. tl. 160 mm plus izolační dřevovláknitá deska 60mm. Vnitřní úprava ve variantách dřevěných obkladů, použití sádrokartonu nebo konstrukcí se štukovou omítkou mimo zděné konstrukce, vnější dřevěný obklad s možností zdobení laťkováním v různém provedení členění. Variantní řešení difuzně otevřená konstrukce diffuwall. (viz 8 str.) Skladba konstrukce: mm (dle vnitřní povrchové úpravy stěn) Tepelný odpor: min. 4,18 m2k/w Vnitřní stěny, příčky: středová nosná stěna přízemí jako dřevěná roubená nebo sloupková konstrukce s dřevěným masivním průvlakem rozměrů 160 x 300 mm, možnost provést i klasickou zděnou konstrukci. Příčky v přízemí ve variantě dřevěné sloupkové konstrukce s oboustranným opláštěním obkladem a povrchovou úpravou dle užívání místnosti s vloženou zvukově tepelnou izolací, konstrukce sádrokartonu nebo možnost zděné konstrukce. Příčky v podkroví řešeny ve variantě dřevěné sloupkové konstrukce nebo konstrukce sádrokartonu se zvukovou izolací. Skladba konstrukce: mm Stropní konstrukce: pohledové masivní smrkové trámy rozměrů 160 x 240 mm uložené na nosných stěnách přízemí s dřevěným záklopem palubkami, překládaným valašským stropem, variantní řešení podhledem ze sádrokartonu nebo konstrukcí se štukovou omítkou. Na záklopu je skladba podlahy s kročejovou izolací, litým anhydritovým betonem, nášlapnou vrstvou dle užití místnosti od plovoucích po dlažbu, popř. technologie podlahového vytápění. Skladba konstrukce: mm ( včetně pohledových stropních trámů ) Zastřešení: střecha jednoplášťová, větraná, konstrukce krovu hambálková, doporučujeme těžkou střešní krytinu betonové nebo pálené tašky, popř. břidlice. Mezi krokve je vložena tepelná izolace tl. min. 180 mm,na krokve pod střešní krytinu je možné uložit izolační dřevovláknitou desku tl.60mm. Vnitřní povrchová úprava stěn ve variantě dřevěný obklad, sádrokarton, štuková omítka. Klempířské konstrukce z materiálu měď, stavebnicový komínový systém Schiedel. Variantní řešení difuzně otevřená konstrukce diffuroof. (viz 8 str.) Skladba konstrukce: mm Tepelný odpor: min. 4,87 m2k/w Okna, dveře, schodiště: dřevěná okna z Euro profilu s vnějšími a vnitřními obložkami, členění skel a kování dle přání zákazníka, dřevěné vstupní a vnitřní dveře včetně obložkové zárubně dle přání zákazníka, samonosné schodiště z materiálu masiv jasan, buk, dub, bez podstupnic včetně zábradlí. Technické vybavení: rozvod vody a kanalizace v materiálu plast, zařizovací předměty dle výběru zákazníka, vytápění v kombinaci podlahového vytápění a radiátorů nebo elektrických topných roštů. Zdroje vytápění od dřevokotlů až po tepelná čerpadla či solární panely. Jako alternativní zdroj doporučujeme kachlová kamna či krb s výměníkem. Elektroinstalace, slaboproud, telefon, počítačové audio a zabezpečovací rozvody v klasickém provedení dle potřeb každého zákazníka. Dům lze vybavit rozvodem centrálního vysavače. Součástí dodávky není kuchyňská linka včetně elektrospotřebičů, kachlová kamna nebo krb.

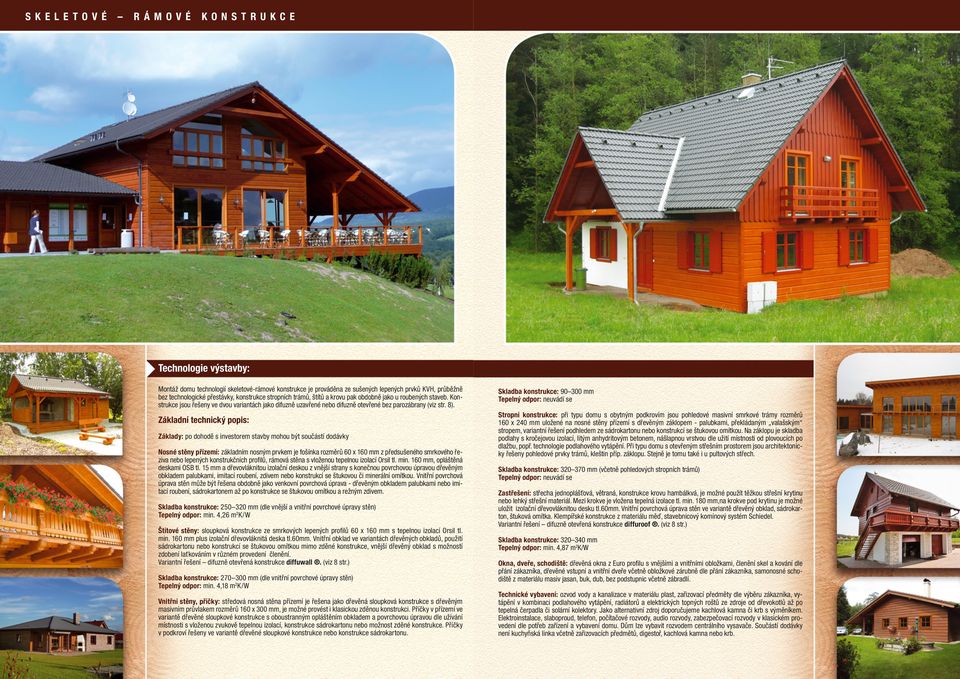

4 S K E L E TOV É R Á M OV É KON S T RU KC E Technologie výstavby: Montáž domu technologií skeletové-rámové konstrukce je prováděna ze sušených lepených prvků KVH, průběžně bez technologické přestávky, konstrukce stropních trámů, štítů a krovu pak obdobně jako u roubených staveb. Konstrukce jsou řešeny ve dvou variantách jako difuzně uzavřené nebo difuzně otevřené bez parozábrany (viz str. 8). Základní technický popis: Základy: po dohodě s investorem stavby mohou být součástí dodávky Nosné stěny přízemí: základním nosným prvkem je fošínka rozměrů 60 x 160 mm z předsušeného smrkového řeziva nebo lepených konstrukčních profilů, rámová stěna s vloženou tepelnou izolací Orsil tl. min. 160 mm, opláštěná deskami OSB tl. 15 mm a dřevovláknitou izolační deskou z vnější strany s konečnou povrchovou úpravou dřevěným obkladem palubkami, imitací roubení, zdivem nebo konstrukcí se štukovou či minerální omítkou. Vnitřní povrchová úprava stěn může být řešena obdobně jako venkovní povrchová úprava - dřevěným obkladem palubkami nebo imitací roubení, sádrokartonem až po konstrukce se štukovou omítkou a režným zdivem. Skladba konstrukce: mm (dle vnější a vnitřní povrchové úpravy stěn) Tepelný odpor: min. 4,26 m2k/w Štítové stěny: sloupková konstrukce ze smrkových lepených profilů 60 x 160 mm s tepelnou izolací Orsil tl. min. 160 mm plus izolační dřevovláknitá deska tl.60mm. Vnitřní obklad ve variantách dřevěných obkladů, použití sádrokartonu nebo konstrukcí se štukovou omítkou mimo zděné konstrukce, vnější dřevěný obklad s možností zdobení laťkováním v různém provedení členění. Variantní řešení difuzně otevřená konstrukce diffuwall. (viz 8 str.) Skladba konstrukce: mm (dle vnitřní povrchové úpravy stěn) Tepelný odpor: min. 4,18 m2k/w Vnitřní stěny, příčky: středová nosná stěna přízemí je řešena jako dřevěná sloupková konstrukce s dřevěným masivním průvlakem rozměrů 160 x 300 mm, je možné provést i klasickou zděnou konstrukci. Příčky v přízemí ve variantě dřevěné sloupkové konstrukce s oboustranným opláštěním obkladem a povrchovou úpravou dle užívání místnosti s vloženou zvukově tepelnou izolací, konstrukce sádrokartonu nebo možnost zděné konstrukce. Příčky v podkroví řešeny ve variantě dřevěné sloupkové konstrukce nebo konstrukce sádrokartonu. Skladba konstrukce: mm Stropní konstrukce: při typu domu s obytným podkrovím jsou pohledové masivní smrkové trámy rozměrů 160 x 240 mm uložené na nosné stěny přízemí s dřevěným záklopem - palubkami, překládaným valašským stropem, variantní řešení podhledem ze sádrokartonu nebo konstrukcí se štukovou omítkou. Na záklopu je skladba podlahy s kročejovou izolací, litým anhydritovým betonem, nášlapnou vrstvou dle užití místnosti od plovoucích po dlažbu, popř. technologie podlahového vytápění. Při typu domu s otevřeným střešním prostorem jsou architektonicky řešeny pohledové prvky trámů, kleštin příp. záklopu. Stejně je tomu také i u pultových střech. Skladba konstrukce: mm (včetně pohledových stropních trámů) Zastřešení: střecha jednoplášťová, větraná, konstrukce krovu hambálkvá, je možné použít těžkou střešní krytinu nebo lehký střešní materiál. Mezi krokve je vložena tepelná izolace tl. min. 180 mm,na krokve pod krytinu je možné uložit izolační dřevovláknitou desku tl.60mm. Vnitřní povrchová úprava stěn ve variantě dřevěný obklad, sádrokarton, štuková omítka. Klempířské konstrukce z materiálu měď, stavebnicový komínový systém Schiedel. Variantní řešení difuzně otevřená konstrukce diffuroof. (viz 8 str.) Skladba konstrukce: mm Tepelný odpor: min. 4,87 m2k/w Okna, dveře, schodiště: dřevěná okna z Euro profilu s vnějšími a vnitřními obložkami, členění skel a kování dle přání zákazníka, dřevěné vstupní a vnitřní dveře včetně obložkové zárubně dle přání zákazníka, samonosné schodiště z materiálu masiv jasan, buk, dub, bez podstupnic včetně zábradlí. Technické vybavení: ozvod vody a kanalizace v materiálu plast, zařizovací předměty dle výběru zákazníka, vytápění v kombinaci podlahového vytápění, radiátorů a elektrických topných roštů ze zdroje od dřevokotlů až po tepelná čerpadla či solární kolektory. Jako alternativní zdroj doporučujeme kachlová kamna či krb s výměníkem. Elektroinstalace, slaboproud, telefon, počítačové rozvody, audio rozvody, zabezpečovací rozvody v klasickém provedení dle potřeb zařízení a vybavení domu. Dům lze vybavit rozvodem centrálního vysavače. Součástí dodávky není kuchyňská linka včetně zařizovacích předmětů, digestoř, kachlová kamna nebo krb.

5 Firma RENO je oficiální zástupce společnosti insowool a je oprávněna využívat její know-how pro realizace difuzně otevřeného systému dřevostaveb diffuwall. Obvodový plášť a podkroví dřevostavby Charakteristické vlastnosti difuzně otevřeného systému diffuwall - nepoužívá parozábrany ani jiné fólie - velmi účinně brání úniku tepla - umožňuje průchod vodní páry - vyrovnává vlhkost v interiérech - zajišťuje dobré zvukoizolační vlastnosti staveb - zajišťuje velmi dobrou požární odolnost - zvyšuje přirozenou cestou kvalitu ovzduší v interiéru - je plně ekologický. diffuwall je inovativní, ochrannou známkou chráněná konstrukce obvodových stěn a podkroví dřevostaveb, použitelná beze zbytku i pro konstruování zateplených podkroví stávajících i nových objektů. Konstrukce diffuwall je založena na moderních dřevovláknitých materiálech a na vysoce účinných tepelných izolacích se specifickými difúzními vlastnostmi. RENO spol. s.r.o. Hranická Valašské Meziříčí Tel.: drevostavby@reno.cz
