1 ČÍSLO 2/205 Otvorili sme cestu do budúcnosti V posledných mesiacoch sme výrazne zmenili a doplnili radu modulárnych prístrojov Minia. Na jar sme na trh uviedli celkom nové ističe a prúdové chrániče. Sortiment modulárnych prístrojov nakoniec rozširuje časové, monitorovacie a impulzné relé, inštalačné stýkače či spínacie hodiny. Tieto i ďalšie zmeny predstavuje v rozhovore vedúci produktového managementu Michal Votrubec. SPRAVODAJ Na jar tohto roku OEZ uviedol na trh celkom nové ističe a prúdové chrániče z rady modulárnych prístrojov Minia. Prečo firma s touto zásadnou zmenou prišla? Myslím, že v portfóliu sme mali po technickej stránke dostatočne kvalitné prístroje. Na druhú stranu pôvodný sortiment mal i isté obmedzenia v dizajne, veľkosť a možnosť prepojenia. To sme si uvedomili a poznatky z trhu nás v tom utvrdili. Preto sme pripravovali inováciu rady. Nakoniec sme, ale cestu kozmetických úprav zavrhli a rozhodli sme sa pre zásadnú zmenu. Zmena, ktorá nám otvára cestu do budúcnosti. V čom spočíva budúcnosť? Aké sú hlavné benefity prístrojov novej Minie? Zmenou sme docielili zjednotenie veľkosti prístrojov i dizajnu ističov a chráničov. Nová Minia má teraz jednotný vzhľad. Dôležitým impulzom pre naše rozhodnutie boli tiež technické parametre. Zásadné vlastnosti nových ističov sú dvojitá svorka, ktorá umožňuje pripojenie vodiča až o priereze 5 mm 2, štyri vodiče na jeden pól, dva vodiče rôzneho prierezu alebo ponúka umiestnenie prepojovacej kolíkovej lišty za vodiče, a tak zvyšuje prehľadnosť prepojenia. Môžete priblížiť niektoré technické parametre prístrojov? Ističe LTN dodávame v prevedení až do 80 A v štandardnej veľkosti a s vyššou vypínacou schopnosťou podľa STN EN Prevedenie ističa LTNUC je určená pre striedavé i jednosmerné obvody. Montáž, či demontáž prístrojov sa dá previesť bez použitia nástrojov. Rada ističov má ďalšie drobné vylepšenia. Podstatnou novinkou je tiež, že nové ističe i prúdové chrániče majú spoločné príslušenstvo. Tým sa ponuka veľmi zjednodušuje. Pokiaľ hovorím o obidvoch skupinách prístrojov, tak súčasne musíme dodať, že ich vzájomné prepojenie lištou je teraz možné tak ako hore, tak aj dole. Ako na nové prístroje reagovali zákazníci? Uvedenie Novej Minie sme pripravovali viac ako poldruha roka intenzívne a zodpovedne. So zákazníkmi sme sa najprv snažili hovoriť osobne, nasledovne sme ich školili, organizovali sme prezentácie, semináre a samozrejme sme z komunikácie nevynechali ani odborné média. A reakcie? Spočiatku boli zákazníci možno trochu prekvapení, pretože, ako som povedal už Vedúci produktového managementu Michal Votrubec v úvode, pôvodné prístroje boli dostatočne kvalitné. Ale akonáhle sme zákazníkov s novinkou zoznámili, boli veľmi spokojní a mnohí i nadšení. Z prijatia prístrojov novej Minie na trhu máme radosť. Hovoríme o nových ističoch a chráničoch rady Minia. OEZ však túto produktovú skupinu už minulý rok doplnil o sortiment spínacie prístroje... Náš sortiment sme značne rozšírili o časové, monitorovacie a impulzné relé, inštalačné stýkače alebo spínacie hodiny. Všeobecne hovoríme o prístrojoch, ktoré spínajú na základe vzdialeného podnetu alebo programu. Kompletnú ponuku nájde každý v našom katalógu Modulárnych prístrojov Minia, k dispozícii je tiež praktická Aplikačná príručka. S čím ďalším prichádza OEZ v tomto období na trh? V priebehu jesene sa zákazníci môžu tešiť tiež na nové balenie rozvádzačových skríň QA. Za novinku považujeme tiež katalóg, ktorý získal novú štruktúru a je aktualizovaný o všetky nové produkty. Koniec koncov v tomto Spravodaji je všetko pohromade. Spínací přístroje Minia. Spínání s rozumem Spínací přístroje dělíme podle funkce do 5 podskupin. V tomto Zpravodaji se zaměříme na časová relé MCR, jež charakterizuje univerzální napájení, jednoduchá volba funkce, snadné nastavení... Víte, co znamenají informace uvedené na přístrojích? Technické parametry, identifikace výrobku, certifikační značky. To jsou základní skupiny informací, které nacházíme na jisticích a spínacích přístrojích. Pojistkové systémy Katalog 205 za Vámi míří v nové struktuře Portfolio pojistkových systémů prošlo poslední dobou několika významnými změnami. Všechny změny jsme pro Vás kompletně zaznamenali v nově strukturovaném katalogu.

2 2 ČÍSLO 2/205 OEZ SPRAVODAJ OBSAH Úvod Otvorili sme cestu do budúcnosti... Tankuj s OEZ...2 Spínací přístroje Minia. Spínání s rozumem... Víte, co znamenají informace uvedené na přístrojích?...4 Katalog 205 za Vámi míří v nové struktuře...6 Zmena farby pri RZA...7 Nové balenie rozvádzačových skríň QA...7 Sporiace konto pre projektantov...7 TANKUJ S OEZ Za 5 produktov OEZ TANKUJETE ZA 20 Nákupom 5 produktov označených samolepkou OEZ získate 5 kupónov. 5 kupónov vložte do obálky, na zadnú stranu napíšte meno, adresu a telefón. Obálku nechajte vo svojom veľkoobchode alebo pošlite: OEZ Slovakia, s.r.o., Rybničná 6c, 8 07 Bratislava. Obdržíte 20 poukážku OMV. Akcia sa vzťahuje na a produkty: svodič SVBC, Multifunkčné relé MCRMA, MCRMB, Impulzné relé MIR, IR, Analógové spínacie hodiny, Digitálne spínacie hodiny, Schodiskový spínač, Spúšťač motora SME... Technická podpora: Tel.: technicka.podpora.sk@oez.com Spravodaj 2/205 Vydal: OEZ s.r.o., Šedivská 9, Letohrad, 56 5 tel: , fax: , oez.cz@oez.com, V spolupráci s OEZ Slovakia spol. s r.o., Rybničná 6c, Bratislava, 8 07 tel.: , fax: , oez.sk@oez.com, Editor: Mgr. Tomáš Hermann Jazyková korektura: Libuše Schindlerová, Ing. Denisa Káralová Technická korektura: Ing. Pavlína Trajtělová Grafická úprava a sazba: Marek Doskočil, Dis. Tisk: TG Tisk s.r.o. Neprodejné Elektronická podoba na Pravidlá akcie: Nakúp a tankuj za 20 nájdete na

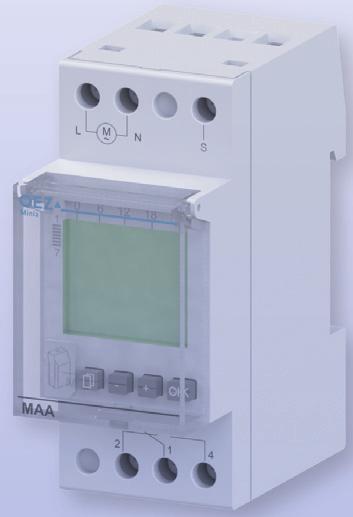

3 OEZ SPRAVODAJ ČÍSLO 2/205 Spínací přístroje Minia. Spínání s rozumem Spínací přístroje Minia dělíme do 5 podskupin podle jejich funkce. Instalační stykače a relé RSI, RPI Reagují na napětí na řídicích svorkách. Např. spínání ohřevu TUV v levném tarifu. Impulzní paměťová relé MIG, MIR Reagují na impulz přivedený na řídicí svorky. Např. ovládání osvětlení z více míst bez nutnosti použití schodišťových vypínačů. Časová relé MCR Provádějí předem nastavený program po přivedení napájecího napětí nebo řídicího povelu z tlačítka. Např. zpožděné sepnutí ventilátoru. Monitorovací relé MMR Měří fyzikální veličinu a na základě nastavených limitních hodnot spínají výstupní kontakt. Např. měření hladiny ve studni. Spínací hodiny MAE, MAN, MAA Provádějí předem nastavený program na základě reálného času. Např. spouštění filtrace bazénu. V tomto článku se budeme podrobněji věnovat časovým relé MCR. Časová relé jsou v sortimentu OEZ již mnoho let. V loňském roce jste si mohli všimnout změny vzhledu těchto relé. Design ale nebyl jedinou změnou. Byly doplněny další funkce tak, aby bylo nové relé konkurenceschopnou náhradou přístrojů podobného typu. Došlo i k rozšíření oblastí použití zavedením provedení se třemi přepínacími kontakty. Výhody časových relé OEZ Univerzální napájení. Jednoduchá volba funkce. Snadné nastavení času. TEST správného zapojení spínaného obvodu (nastavení času je zachováno). Napájení AC 2 20 V nebo DC V. Volba funkce Provedení MCRMA... umožňují výběr z 8 funkcí (prvním přepínačem shora). Kontakt relé lze navíc buď natrvalo vypnout (poloha OFF), nebo naopak natrvalo zapnout (poloha TEST). Ke správné volbě funkce nestačí pouze znát požadované chování relé, ale je nutné správnou funkci i vybrat. K tomu je nutné orientovat se v grafech spínání. Pokusíme se na jednom z grafů tuto logiku popsat: U n TL 2 4 R t t U n napájecí napětí, TL stisk tlačítka, R výstupní kontakt relé Po přivedení napájecího napětí na svorky relé () toto nesepne ihned, ale po uplynutí nastaveného času (2). Sepnutí trvá až do přerušení napájecího napětí nebo stisku tlačítka (). K opětovnému sepnutí dochází po uplynutí nastaveného času po obnovení napájení nebo puštění tlačítka (4). Napájecí svorky AC 2 20 V DC V Svorka pro připojení tlačítka Indikace napájení ZAP = zelená Indikace sepnutého kontaktu ZAP = žlutá Nastavení požadovaného času Nastavení času probíhá ve dvou krocích. Nejdříve je potřeba zvolit časový rozsah. Volíme polohu odpovídající nejbližší vyšší hodnotě požadovaného času. Jednotlivé rozsahy jsou: s, 0 s, min, 0 min, h, 0 h, 00 h. Následně volíme násobek časového rozsahu k přesnému nastavení času. Násobek lze volit v rozsahu 0,x x. Příklad nastavení času: min x 0,7 = 42 s Kontrola obvodu přepínačem TEST Relé umožňuje i otestovat spínaný obvod přepnutím přepínače funkcí do polohy TEST. Při TESTu nedochází ke změně v nastavení času a ten zůstává pro další provoz beze změny. Více informací o spínacích přístrojích naleznete v katalogu Modulární přístroje Minia nebo v Aplikační příručce spínacích přístrojů. Volba funkce F F9 F9 = TEST = ON Nastavení časového rozsahu s 00 h Nastavení násobku časového rozsahu 0,x x Výstupní přepínací kontakt Nejprodávanější provedení, MCRMA00UNI, včetně popisu ovládacích prvků a svorek. 0 m 0 s h

4 4 ČÍSLO 2/205 OEZ SPRAVODAJ Česká republika Německo Víte, co znamenají informace uvedené na přístrojích? Základní informace uváděné na přístrojích se dají rozdělit do těchto tří skupin: Technické parametry Identifikace výrobku Certifikační značky Technické parametry Technické parametry, které musí být uvedeny na přístrojích, specifikují předmětové normy. Zde jsou uvedeny základní normy, které popisují povinné údaje na různých typech spínacích a jisticích přístrojů. Kompaktní jističe EN 60947:2007 Spínací a řídicí přístroje nízkého napětí čl. 5 EN :2006 Spínací a řídicí přístroje nízkého napětí Jističe čl. 6 Jističe pro domovní a podobné instalace Elektrická příslušenství Jističe pro nadproudové jištění domovních a podobných instalací EN 60898:200 Jističe pro střídavý provoz (AC) čl. 6 EN :2006 Jističe pro střídavý a stejnosměrný proud čl. 6 Pojistky nízkého napětí EN 60269:2007 Pojistky nízkého napětí čl.6 Proudové chrániče EN 6008:202 Proudové chrániče bez vestavěné nadproudové ochrany pro domovní a podobné použití (RCCB) Obecná pravidla čl. 6 Průmyslové stykače EN 60947:2007 Spínací a řídicí přístroje nízkého napětí čl. 5 EN :200 Spínací a řídicí přístroje nízkého napětí Stykače a spouštěče motorů čl. 6 Stykače pro domácnost EN 6095:2009 Elektromechanické stykače pro domácnost a podobné účely čl. 6 Svodiče přepětí EN 60099:995 Svodiče přepětí čl. Identifikace výrobku Identifikaci výrobků řeší předmětové normy, jak je uvedeno výše, ale také další dokumenty, a to především směrnice (direktivy) EU. Na přístroje pro spínání a jištění se vztahují především směrnice: 204/5/EU Elektrická zařízení určená pro používání v určitých mezích napětí. 20/65/EU Omezení používání některých nebezpečných látek v elektrických a elektronických zařízeních 2004/08/ES Elektromagnetická kompatibilita Tyto směrnice EU jsou dále rozpracovány v právním řádu České republiky jako nařízení vlády. Certifikační značky Značkou, která nesmí na elektrotechnických přístrojích obecně chybět, je značka CE. Je pravděpodobně nejrozšířenější značkou na výrobcích obecně. Tato značka oznamuje skutečnost, že výrobek splňuje určitá kritéria. Od je v platnosti zákon č. 22/997 Sb. O technických požadavcích na výrobky. Tento zákon řeší problematiku uvádění takových výrobků na trh, které mohou ohrozit zdraví, bezpečnost osob, majetek nebo přírodní prostředí. Stanoví základní povinnosti výrobců nebo dovozců takovýchto výrobků. Podle zákona je výrobce nebo dovozce povinen uvádět na trh jen bezpečné výrobky. Definice bezpečného výrobku podle zákona je: Bezpečným výrobkem je výrobek, který za běžných nebo rozumně předvídatelných podmínek užití nepředstavuje po dobu stanovené nebo obvyklé použitelnosti žádné nebezpečí nebo jeho užití představuje pouze minimální Umístění certifikační značky na přístroji OEZ Podle článku 6 Směrnice 204/5/EU výrobci uvedou na elektrickém zařízení, nebo, neníli to možné, na obalu nebo v dokladu přiloženém k elektrickému zařízení své jméno, zapsaný obchodní název nebo zapsanou ochrannou známku a poštovní adresu, na níž je lze kontaktovat. Adresa musí uvádět jediné místo, na kterém lze výrobce kontaktovat. Kontaktní údaje se uvádějí v jazyce snadno srozumitelném konečným uživatelům a orgánům dozoru nad trhem. Obdobná ustanovení se vztahují na prodejce nebo distributora, dodávajícího zboží ze země mimo EU, případně distributora, který prodává výrobek pod svojí obchodní značkou. nebezpečí, které lze považovat za přijatelné při užívání výrobku vzhledem k odpovídající vysoké úrovni oprávněného zájmu. Podrobněji zákon 22/97 rozvádí jednotlivá nařízení vlády. Pozor na známku China Export, která může zmást spotřebitele, grafická podoba je velice blízká evropské značce. Výrobky mohou obsahovat další certifikační značky certifikačních autorit různých států. V případě, že výrobek má certifikační značku příslušné certifikační autority, deklaruje, že výrobek splňuje příslušné standardy, podle kterých daná certifikační autorita výrobky schvaluje. V příkladu na následující straně je uvedeno značení jističe a proudového chrániče. Údaje, které jsou uvedeny z čela přístroje a jsou viditelné po jejich zabudování v rozváděči. Přístroje obvykle mají mnoho doplňujících informací na bocích. Stručný přehled nejdůležitějších certifikačních značek Polsko Ukrajina USA, Kanada Jižní Korea Conformité Européenne China Export USA, Kanada Kema Holandsko Rakousko Finsko Geometrická pomůcka pro rozlišení značek CE Rusko stará značka Čína Slovensko Švýcarsko Norsko Velká Británie Euroasijská konfederace, Rusko, Bělorusko, Kazachstán

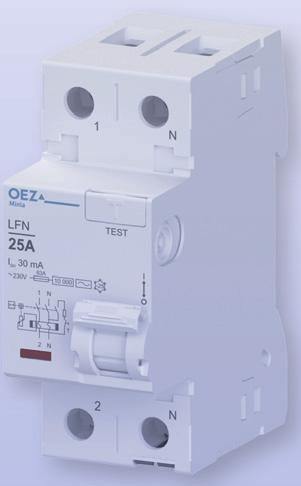

5 OEZ SPRAVODAJ ČÍSLO 2/205 5 Značení na jističi pro domovní a podobné instalace podle normy EN (vypínací charakteristiky) jističe podle proudového rozsahu vypínání okamžité spouště, norma ČSN EN 60898, rozlišuje vypínací charakteristiky jističe podle proudového rozsahu vypínání okamžité spouště jako násobek jeho jmenovité hodnoty na: typ B nad I n do 5 I n, typ C nad 5 I n do 0 I n, typ D nad 0 I n do 20 I n Jmenovitá zkratová vypínací schopnost I cn [A] vyjadřuje velikost střídavé složky předpokládaného zkratového proudu vyjádřeného efektivní hodnotou, kterou je jistič schopen vypnout za stanovených podmínek. Třída omezení energie (selektivity). Podle omezení energie (I 2 t) zařazuje norma ČSN EN 6089 jističe typu B a C do tříd:, 2 a. Nejméně omezují jističe třídy, nejvíce jističe třídy. Větší omezení energie jističem znamená jeho lepší selektivitu s nadřazenou pojistkou a obecně menší propuštěnou energii a namáhání jištěného zařízení při poruše. Třída omezení energie odpovídá uvedené jmenovité zkratové vypínací schopnosti. Sériově zapojené jističe stejné třídy omezení nejsou v oblasti vyšších nadproudů obvykle selektivní. Značení na proudovém chrániči podle normy EN 6008 Logo výrobce. ové označení stanovené výrobcem. Jmenovitý proud I n [A], který může jistič vést nepřetržitě při stanovené referenční teplotě okolního vzduchu 0 C. Schematická značka a označení svorek přístroje. Jmenovité pracovní napětí U e [V] je hodnota napětí stanovená výrobcem. Vztahují se na ni příslušné zkoušky případně také kategorie použití. Spolu s jmenovitým (pracovním) proudem určuje použití přístroje. Nejvyšší hodnota jmenovitého pracovního napětí nesmí být v žádném případě větší než hodnota jmenovitého izolačního napětí. Ukazatel stavu signalizuje polohu kontaktů, zapnutí nebo vypnutí jističe. Červená zapnuto, zelená vypnuto. Označení svorek přístroje. Jmenovitý reziduální pracovní proud I Δn je hodnota rozdílového proudu I n nastavená výrobcem (např.: 0 ma), při které musí proudový chránič za stanovených podmínek vypnout. Jmenovité pracovní napětí U e [V] je hodnota napětí stanovená výrobcem. Vztahují se na ni příslušné zkoušky případně také kategorie použití. Spolu s jmenovitým (pracovním) proudem určuje použití přístroje. Nejvyšší hodnota jmenovitého pracovního napětí nesmí být v žádném případě větší než hodnota jmenovitého izolačního napětí. Jmenovitý podmíněný zkratový proud I nc [A], proudový chránič musí být jištěn proti zkratu předřazenou pojistkou nebo jističem. Výrobce udává tzv. jmenovitý podmíněný zkratový proud I nc proudového chrániče ve spojení s uvedeným jisticím přístrojem, např.: A s předřazenou pojistkou s max. I n = 6 A. To znamená, že lze proudový chránič s uvedeným předjištěním použít v místě elektrického rozvodu, kde předpokládaný maximální zkratový proud nepřekračuje hodnotu I nc. Pozn.: Jištění chrániče proti přetížení a zkratu lze provést samozřejmě jedním jisticím přístrojem splňujícím oba požadavky, např.: pojistkou I n = 20 A. Schematická značka a označení svorek přístroje. Ukazatel stavu signalizuje polohu kontaktů, zapnutí nebo vypnutí proudového chrániče. Červená zapnuto, zelená vypnuto. Logo výrobce. ové označení stanovené výrobcem. Testovací tlačítko. Jmenovitý proud I n [A] je hodnota proudu určená výrobcem, např.: 25 A, který může proudový chránič převádět nepřetržitě. Proti přetížení musí být proudový chránič jištěn předřazenou pojistkou s jmenovitým proudem alespoň o jeden stupeň nižším, nebo jističem s maximálně stejným jmenovitým proudem. Teplota okolí T [ C], rozsah okolních teplot pro proudové chrániče je podle norem C. Některé proudové chrániče pracují i v rozšířeném pásmu C. Tato možnost použití je označena uvedeným symbolem na štítku přístroje. proudového chrániče Značka pro typ AC jen střídavé reziduální proudy, stejnosměrná složka reziduálního proudu snižuje citlivost tohoto typu chrániče Značka pro typ A mohou se vyskytovat jak střídavé, tak i pulzující stejnosměrné reziduální proudy Značka pro typ B vhodné pro ochranu v rozvodech, ve kterých se mohou vyskytnout střídavé, pulzující stejnosměrné, ale i hladké stejnosměrné reziduální proudy Pro označení proudových chráničů s dobou nepůsobení minimálně (zpoždění) 0 ms Selektivní proudové chrániče mají minimální dobu nepůsobení 40 ms.

6 6 OEZ SPRAVODAJ ČÍSLO 2/205 Katalog 205 za Vámi míří v nové struktuře Portfolio pojistkových systémů prošlo v poslední době několika významnými změnami. O všech jsme Vás průběžně informovali jak na stránkách našeho Zpravodaje, tak na webu, v odborném tisku nebo i osobně. Všechny změny jsme pak pro Vás kompletně zaznamenali v novém katalogu, který je pro Vás k dispozici od počátku podzimu 205. Nový katalog Pojistkových systémů má zcela novou strukturu a formu. Je uspořádán podobně jako nový katalog Modulárních přístrojů Minia, který se setkal u zákazníků s velmi příznivou odezvou. Pojistkové systémy OBSAH REJSTŘÍK...A ODPÍNAČE, ODPOJOVAČE A DRŽÁKY VÁLCOVÝCH POJISTKOVÝCH VLOŽEK...B Pojistkové systémy ŘADOVÉ POJISTKOVÉ ODPÍNAČE...C LIŠTOVÉ POJISTKOVÉ ODPÍNAČE A POJISTKOVÉ LIŠTY...D VÝKONOVÉ POJISTKOVÉ VLOŽKY...E POJISTKOVÉ VLOŽKY PRO JIŠTĚNÍ POLOVODIČŮ...F POJISTKOVÉ SPODKY A DRŽÁKY...G POJISTKOVÉ VLOŽKY VN...H TECHNICKÉ INFORMACE...I Katalog jsme rozdělili do tří hlavních kapitol. V první kapitole se zabýváme odpínači pojistkových vložek. V kapitole druhé dostávají prostor pojistkové vložky. Třetí kapitola zahrnuje nezbytné technické informace. Co obsahují jednotlivé kapitoly? V první části naleznete odpínače, odpojovače a držáky válcových pojistkových vložek, řadové pojistkové odpínače, lištové pojistkové odpínače a pojistkové lišty. Ve druhé části jsou zahrnuté výkonové pojistkové vložky, pojistkové vložky pro jištění polovodičů, pojistkové spodky a držáky, příslušenství pojistkových vložek, pojistkové vložky VN. Třetí a poslední část se věnuje vysvětlení technických pojmů a podmínek použití přístrojů popsaných už v předchozích kapitolách /částech. Řadové pojistkové odpínače PŘEHLED PROVEDENÍ Popis Připojovací sady Příslušenství k odpínači FH000. K připojení Cu/Al vodiče o průřezu až do 95 mm2. FH000 Jmenovitý pracovní proud Ie FH00 FH FH2 FH LTL4a 60 A 60 A 250 A 400 A 60 A 600 A Jmenovité pracovní napětí AC/DC Ue Velikost Velikost pojistkové vložky /00 2 4a Kategorie užití při AC 400 V AC22B AC2B AC2B AC2B AC2B AC2B Zábrana před nebezpečným dotykem Ke zvýšení bezpečnosti obsluhy při manipulaci s odpínačem. Uzamykací vložka Pro uzamknutí víka odpínače. Kryty připojovacího prostoru Signalizuje stav zavřeno. Délka kabelu m. Dálková signalizace polohy víka 4a K dodatečnému zakrytí připojovacího prostoru. K připojení ks Cu vodičů/pól přístroje o průřezu 0 mm2. Příslušenství Dálkové signalizace polohy víka Připojovací sady ODFHSK CSFH000..., Nx0FH000 CSFH2..., CSFH2... CSFH00... EMVLTL4a CSFH2..., CSFH2..., CS FH2... CSFH..., CSFH2... CSFH000L. CSFH000L. Adaptéry na přípojnice s roztečí 60 mm ODFH000AL60 ODFH00AL60 ODFHAL60 ODFH2AL60 ODFHAL60 Sestavovací sady pro 2pól, 4pól ODFH000SS24 ODFH00SS24 Kryty připojovacího prostoru ODFH000KPA ODFH00KP. ODFHKP. ODFH2KP. ODFHKP. Zábrany ODFH000Z. ODFH00Z ODFHZ ODFH2Z ODFHZ Uzamykací vložky ODFH000VU Krycí rámy ODFH000KR ODFH00KR Propojovací lišty ODFH2SS24 Adaptér na přípojnice s roztečí 60 mm Rozteč přípojnic 60 mm. Tloušťka přípojnic 5 2 mm. Šířka přípojnic 2 2 mm. Kabelový vývod dolů nebo nahoru. Příslušenství k odpínači FH00 K připojení Cu/Al vodiče o průřezu až do 95 mm2. Příslušenství k odpínači FH, FH2 a FH K připojení Cu/Al vodiče o průřezu až do 50 mm2 u FH a FH2, do 00 mm2 u FH. ODFH2VU ODFHKR ODFH2KR ODFHKR Připojovací lišta Příslušenství k odpínači FH000 a FH00. K propojení 2 až 5 ks třípólových odpínačů. Krycí rám Dodatečné zakrytí volného prostoru kolem pojistkového odpínače. C C2 Výkonové pojistkové vložky Lištové pojistkové odpínače a pojistkové lišty FSD00 LIŠTOVÉ POJISTKOVÉ ODPÍNAČE FSD00 Lištové pojistkové odpínače jsou vhodné pro použití v dis Po úvodních stránkách pokračují stránky s obchodními a technickými údaji k jednotlivým položkám, jak jste byli zvyklí i do teď. Nově ale pod základními informacemi o přístrojích můžete najít i seznam příslušenství, a to ke každé skupině pojistkových přístrojů a pojistkových vložek zvlášť. Sestavovací sada Pro sestavení 2pólu nebo 4pólu. Dálková signalizace stavu pojistkové vložky Umožňuje signalizovat stav pojistkové vložky v pojistkovém odpínači. PŘEHLED PROVEDENÍ VÝKONOVÝCH POJISTKOVÝCH VLOŽEK Na začátku jednotlivých kapitol uvádíme Přehled provedení, který Vám na první pohled umožní seznámit se s jednotlivými přístroji a jejich příslušenstvím. Řadové pojistkové odpínače PŘEHLED PROVEDENÍ tribučních a průmyslových rozváděčích nn s roztečí přípojnic 00 nebo 85 mm. Provedení:...FC se zabudovaným krytem připojovacího prostoru. Provedení se zabudovanými měřicími transformátory Určené pro nožové pojistkové vložky velikosti 000 a 00. Stavebnicová konstrukce. Třípólové nebo jednopólové ovládání (dodatečně vzájemně zaměnitelné). Kabelový vývod dolů nebo nahoru. Upevnění přímo na přípojnice pomocí šroubů M8/0 Nm. Připojovací sady pro Cu/Al až do 95 mm2. PVA0 / PV0 Jmenovitý proud In Jmenovité napětí Un PV4 PV22 do 2 A do 6 A do 25 A AC 400 V, 500 V 400 V, 500 V, 400 V, 500 V, DC 250 V 250 V pólové ovládání s roztečí 00 mm In [A] 250 V Velikost pojistkové vložky 0x8 4x5 22x58 Charakteristika pojistkové vložky gg, am gg, am gg, am OPVP0.. OPVP4.. OPVP22.. proudu:...rm transformační převod 00/5 A, výkon 2,5 VA, třída přesnosti....m transformační převod 200/5 A, výkon,75 VA, třída přesnosti....m05 transformační převod 200/5 A, výkon,75 VA, třída přesnosti 0,5....M05C s cejchovaným měřicím transformátorem, transformační převod 200/5 A, výkon,75 VA, třída přesnosti 0,5. 60 FSD00KF FSD00KFC FSD00KFCRM FSD00KFCM FSD00KFCM05 FSD00KFCM05C Objednací kód OEZ:4472 OEZ:447 OEZ:4474 OEZ:4476 OEZ:4475 OEZ:4477 Hmotnost [kg],8,22,62,62,62,62 Balení [ks] Objednací kód OEZ:4479 OEZ:448 OEZ:448 OEZ:4487 OEZ:4485 OEZ:4489 Hmotnost [kg],582,62 2,02 2,02 2,02 2,02 Balení [ks] Objednací kód OEZ:4480 OEZ:4482 OEZ:4484 OEZ:4488 OEZ:4486 OEZ:4490 Hmotnost [kg],622,652 2,052 2,052 2,052 2,052 Balení [ks] Použití pólové ovládání s roztečí 85 mm Válcové pojistkové odpínače In [A] 60 FSD00DF FSD00DFC FSD00DFCRM FSD00DFCM FSD00DFCM05 FSD00DFCM05C Příslušenství pólové ovládání s roztečí 85 mm Signalizace stavu pojistkové vložky In [A] MDM 60 Zkratové propojky ZPV0 ZPV4 FSD00DF FSD00DFC FSD00DFCRM FSD00DFCM FSD00DFCM05 FSD00DFCM05C ZPV22 Příslušenství Vedle představeného katalogu Pojistkových systémů naleznete veškeré změny souhrnně též na našich webových stránkách Manipulační kleště E2 Připojovací sady Připojovací háky Adaptéry na přípojnice Uzamykací vložka Dálková signalizace polohy víka Kryt připojovacího prostoru Táhla třípólového ovládání Kryty volného místa Náhradní díl KV D4 CSFS00.. CSFS00H ODF.D00.A ODFH2VU ODFHSK ODFS.. ODFSD00TL ODFSD00KM. NDFSD00V str. D9 str. D9 str. D9 str. D9

7 OEZ SPRAVODAJ ČÍSLO 2/205 7 Technické informácie Nové balenie rozvádzačových skríň QA Priebežne od augusta tohto roku testujeme u rozvádzačových skríň DistriBox v prevedení QA inú formu balenia, ktorá ako veríme, umožní lepšiu mani puláciu a zvýši ochranu skríň behom dopravy. Vlastných rozvádzačových skríň sa táto zmena nijak nedotýka, ich prevedenie i typové značenie zostáva rovnaké. Zmena farby pri RZA Na prelome leta a jesene tohto roku obľúbené rozvodnicové skrine RZA zmenili farbu rámu a dverí. Stávajíci odtieň RAL900 je teraz prevedený u všetkých výrobkov nanovo v lesku, čo prináša výhody z pohľadu ich údržby a čistenia. Touto zmenou reagujeme na požiadavku našich zákazníkov a súčasne zjednocujeme čelný dizajn rozvodnicových skríň DistriTon RZA s ostanými skriňami rady Distri. Prevedenie RZA v novej farbe sú pre prechodnú dobu označené zeleným samolepiacim štítkom umiestneným vedľa krabicového štítku. Viac informácií tel.: alebo technicka.podpora.sk@oez.com Sporiace konto pre projektantov pre úspešnosť pokračuje Darčeky a ich bodové ohodnotenie Poukážka TESCO v hodnote 5 50 bodov (Poukážky TESCO sú v nominálnych hodnotách 5, 0, 20 ) Slovnaft karta BLUE v hodnote bodov (Darčeková palivová karta BLUE Slovnaft na palivo a celý sortiment služieb v nominálnej hodnote ) Body na sporiacie konto získa projektant v prípade, že:. se jedná o realizačný projekt 2. zapíše projekt do formulára v registrovanej časti Modrá planéta na vykoná zapísanie do formulára včas, pred termínom realizácie zákazky 4. zástupca OEZ Slovakia, spol. s r.o. projekt skontroluje a odsúhlasí body (spravidla sa vykonáva priamo u projektanta) 5. spolu s formulárom doručí/priloží platný realizačný projekt Aktuálny stav sporiaceho konta projektanta je uvedený v Modrej planéte na Projektant môže kedykoľvek požiadať o darček mailom alebo telefonicky, ak má dostatočný počet bodov na svojom sporiacom konte. Doručenie vybraného darčeka prebehne najneskôr do mesiaca od jeho požiadavky. Aktuálne podrobné pravidlá sú uvedené na Zmeny vyhradené. Otázky: OEZ Slovakia, spol. s r.o. Telefón:
