TECHNICKÁ SPECIFIKACE předmětu dodávky

Transkript

1 1.)Výměna oken na objektu čp. 420 v Jičínské ulici v Sobotce (Spořitelna) Objekt čp. 420 je kulturní památkou a na záměr výměny oken v přízemí bylo vydáno závazné stanovisko oddělení státní památkové péče v Jičíně, které je jednou zpilo zadávací dokumentace a podmínky v něm stanovené jsou pro realizaci zakázky závazné. Stávající okna v přízemí objektu čp. 420 v ulici Jičínská (bývalá Záložna - dnes Spořitelna) v Sobotce jsou provedena jako špaletová. S ohledem na skutečnost, že vnitřní okna mají o cca 800 mm vyšší parapet (z venkovní strany krytý dubovou překližkovou deskou) je zcela evidentní, že tento vnitřní vyšší parapet byl dozděn po osazení celého kompletu na místo. Tento postup si ale v současné době nemůžeme dovolit s ohledem na provoz spořitelny. Bude tedy nutné nová okna osazovat na 4 etapy, aby tak bylo možné nebourat stávající vnitřní zvýšený parapet. Tedy vyjmout kompletně stávající okna a následně: - vložit vnější okno - osadit rámy vnitřního okna - provést truhlářsky výstelku špalety (dubová dýha na laťovce tl. 24 mm) - navěsit křídla vnitřního okna Tímto postupem dojde k sestavení špaletového okna na místě. Samotná výměna oken bude nutně spojená s demontáží a zpětnou montáží stávajícího vnitřního dřevěného obkladu ostění a parapetů (viz. přiložené foto). I z tohoto důvodu je nutné účast uchazečů na prohlídce místa plnění v termínu dle výzvy k podání nabídek. Nové okna jak na vnitřní tak i vnější budou z dubového dřeva v profilaci dle schematického výkresu (konkrétní profilaci konkrétního dodavatele bude nutné předem odsouhlasit Oddělením státní památkové péče městského úřadu v Jičíně. Jedno vzorové okno vyrobené před výrobou ostatních je podmínkou Oddělení státní památkové péče městského úřadu v Jičíně. Výroba všech ostatních je podmíněna odsouhlasením tohoto vzorového okna. Vnější okna budou osazena izolačním dvojsklem ( tl mm) a budou ve své spodní části fixní. Horní část bude sklopná dovnitř, aby tak bylo možné prostory provětrat (aktuálně to možné není a činí to v rámci provozu velké potíže hlavně v letním období). Izolační dvojskla budou opatřena distančním rámečkem v hnědé barvě (co nejbližší odstínu lazury okenních prvků). Vnitřní okna budou osazena jedním sklem (tl. 4 mm) a bude zahrnovat celkem 4 křídla otvíravá dovnitř a 2 křídla sklopná dovnitř. Ve spodní části bude okno opatřeno laťovkovou deskou tl. 20 mm opatřenou dubovou dýhou (stejně jako tomu je nyní). Tato deska pohledově kryje rozdílné výšky parapetů (vnitřní/ vnější). Povrchová úprava je navržena lazurou která nechá vyniknout kresbu dobového dřeva. Původní lazura zřejmě lehce tónovala dřevo do hněda. Konkrétní odstín bude předmětem jednání s odborem památkové péče (nad vzorníkem vybraného dodavatele) před výrobou vzorového okna. Kování podmínkou Oddělení státní památkové péče městského úřadu v Jičíně je využití stávajícího kliček otvíravých křídel. Samotný mechanismus ovládání bude samozřejmě nový, jde jen o samotné kličky. Ty budou vyčištěny a na okenní rámy šroubovány mosaznými vruty s jednoduchou drážkou. Celkem u 6 oken budou na pravou dvojici sklopných křídel (jedno vnitřní a jedno vnější) osazeny pákovými ovladači v barvě černé. Celkem tedy půjde o 12 pákových ovladačů. Osazení nových oken bude provedeno do montážní pěny. Na exteriérové straně bude připojovací spára 1

2 celoobvodově opatřena difuzní expanzní páskou. Nitřní připojovací spára bude uzavřena obdobně jen těsnící provazce bude parově uzavřený. Bezpečnostní prvky Česká spořitelna a.s. jakožto uživatel oken vybranému dodavateli následně nespecifikuje požadavek na zafrézování datových kabelů do rámu oken a koncových čidel na otevíraná křídla. Tato specifikace není zatím upřesněna a nebude tedy předmětem ocenění. Vnější ocelové ochranné mříže bude nutné vyříznout, protože jsou zazděny do ostění parapetu, ostění i nadpraží opatřených teracovými omítkami. Po odříznutí bude mříž tlakově opískována a opatřena povrchovou úpravou (odstín pískování bude rovněž předmětem výběru v rámci kontrolního dne po předložení několika vzorků ze strany dodavatele předběžně navrhujeme matnou šedou barvu). Po realizaci povrchové úpravy bude nutné mříž přikotvit nově pomocí navařených plechů tl. 4 mm a chemicky a ocelových kotev pr. 8 mm chemicky vlepených do ostění, parapetu a nadpraží. Toto kotvení bude překryto plechovou krytkou která bude bodovými svary fixována ve své pozici (je nutné chránit mříž proti nedovolené demontáži s ohledem na provoz České Spořitelny a.s.) viz. grafické schéma. 2

3 3

4 4

5 5

6 2.)Výměna oken na objektu čp. 10 ulice Boleslavská v Sobotce Objekt čp. 10 je kulturní památkou a na záměr výměny oken v přízemí bylo vydáno závazné stanovisko oddělení státní památkové péče v Jičíně, které je jednou z příloh zadávací dokumentace a podmínky v něm stanovené jsou pro realizaci zakázky závazné. PŘÍZEMÍ celkem 17 oken (70 x 1070 mm) Stávající vnější dřevěná dvoukřídlá okna (každé křídlo děleno na 3 pole příčlí) by byla vyměněna za nová ve stejném materiálovém řešení i shodném členění jako původní. Povrchová úprava bude provedena v plné barvě v odstínu světle smetanovém. U 7 oken z celkových 17 bude provedena na jednom křídle malá větračka viz tabulka oken. Dělící vodorovné příčle budou skutečně dělit sklo (nebudou jen nalepovací ). Vnitřní okna navrhujeme provést ve stejné velikosti, jako jsou stávající. Povrchová barva bude v odstínu světle smetanovém. - vnitřní křídla budou zasklena dvojskly mm. - vnitřní křídla nebudou dělená příčlemi. PODKROVÍ celkem 4 okna (2 ks 560 x 560 mm ; 2 ks 560 x 760 mm). viz tabulka oken Okna budou vybavena aretační táhla pro zajištění otevřeného stavu křídla (aby tak křídlo nebylo manipulováno větrem) - v jednoduché podobě drát + očko Kování oken Navrženo je otevírání oken pomocí okenních rozvor. Veškeré vruty budou použity s rovnou drážkou (nikoli křížové nebo hvězdicové). Tato podoba mosazného kování je přibližná. Konkrétní podoba kování bude s konkrétním vybraným dodavatelem zakázky předmětem odsouhlasení ze strany zadavatele a oddělení státní památkové péče. Zednické začištění Bude provedeno pouze vnitřní (vč. výmalby). Vnější začištění nebude řešeno (zadavatel vyřeší kompletní fasádu v jiné etapě). Z tohoto důvodu proveden dodavatel demontáž stávajících vnějších oken s maximální opatrností. 6

7 7

8 8

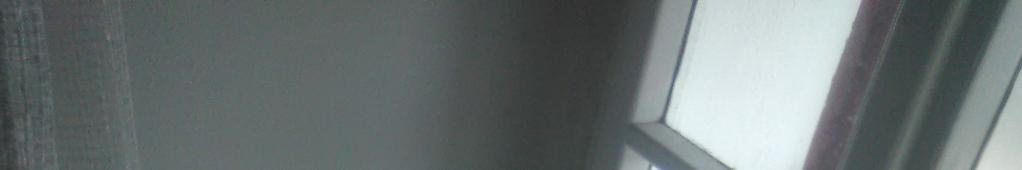

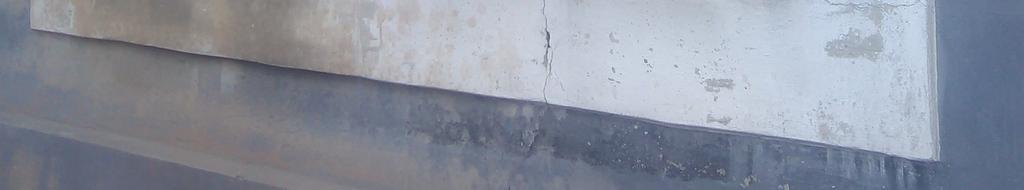

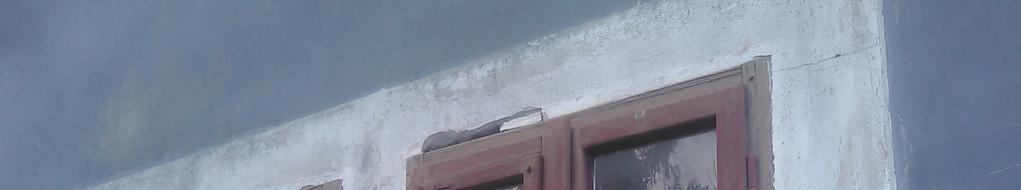

9 Fotografie ČP. 10 (Sobotka ulice Boleslavaská) 9
