1 A SOUHRNNÁ TECHNICKÁ ZPRÁVA ZÁKLADNÍ ŠKOLA U NEMOCNICE - IV. ETAPA VÝMĚNA OKEN A DVEŘÍ NA ST.P.Č.K. 2903/2 A 2903/3 RUMBURK Investor : Základní škola U Nemocnice Rumburk U Nemocnice 1132/ Rumburk Zodp. projektant : Ing. Jiří Cobl Vypracoval : Ing. Jiří Martínek Datum : únor 2008 Zakázka :

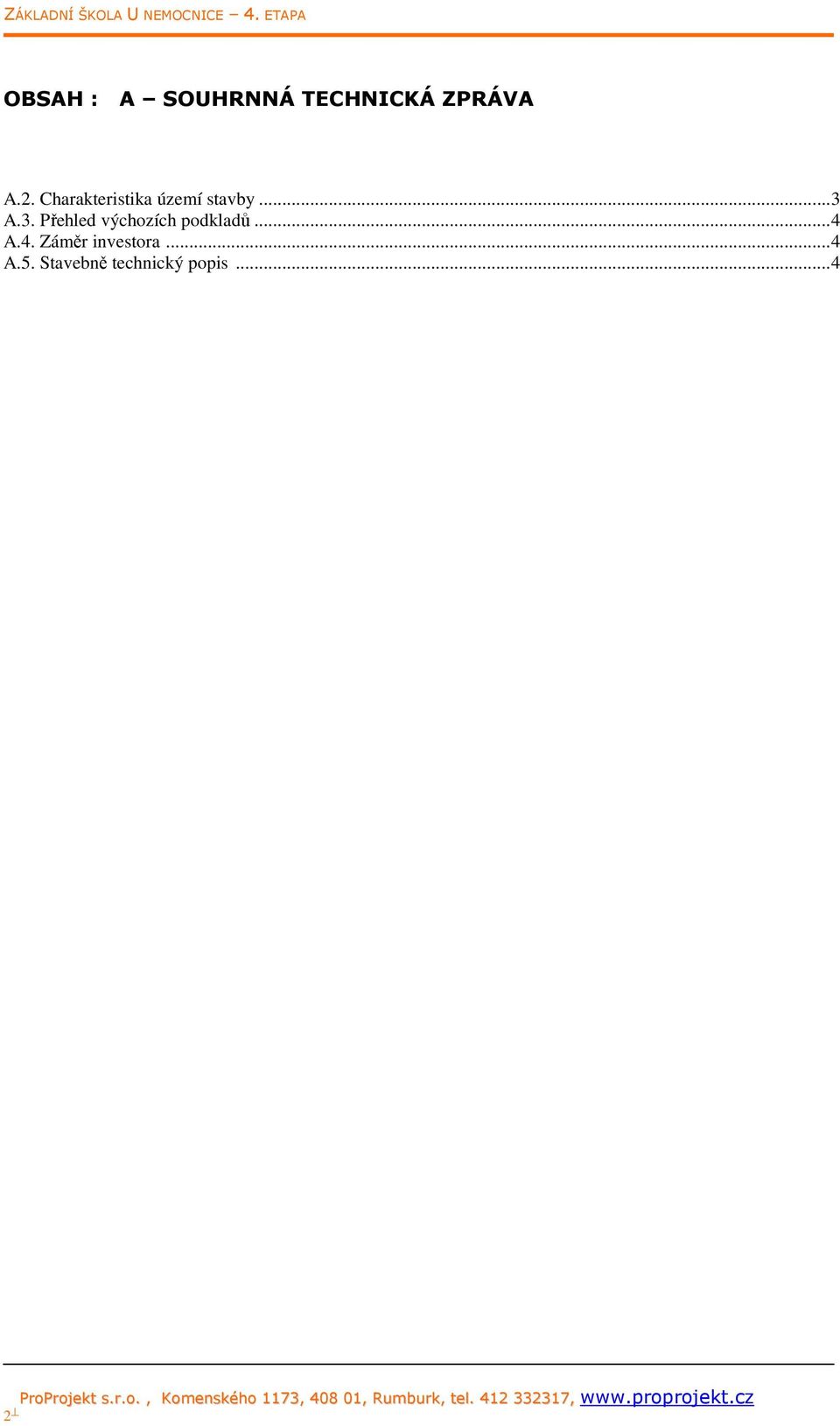

2 OBSAH : A SOUHRNNÁ TECHNICKÁ ZPRÁVA A.2. Charakteristika území stavby...3 A.3. Přehled výchozích podkladů...4 A.4. Záměr investora...4 A.5. Stavebně technický popis...4 2

3 A.1. Identifikační údaje Název stavby Místo stavby Pověřený úřad Stavební úřad Kraj Charakter stavby Investor : ZÁKLADNÍ ŠKOLA U NEMOCNICE IV. ETAPA VÝMĚNA OKEN A DVEŘÍ NA ST.P.Č.K. 2903/2 A 2903/3, RUMBURK : k.ú. Rumburk, obec Rumburk st.p.č.k.2903/2 a 2903/3 : MěÚ Rumburk : Rumburk : Ústecký : Oprava : Základní škola U Nemocnice Rumburk U Nemocnice 1132/5, Rumburk Zodpovědný projektant : Ing. Jiří Cobl, ČKAIT Starokřečanská 34, , Rumburk Stupeň dokumentace : Dokumentace ke stavebnímu povolení Předpokl. celkové náklady stavby : ,- Kč s DPH Číslo zakázky : A.2. Charakteristika území stavby Dotčený areál 2. základní školy je v blízkosti rumburské nemocnice, na parcelách st.p.č.k. 2903/2 a 2903/3 v k.ú. Rumburk, město Rumburk. Vstup do areálu je z místní obslužné komunikace. Řešené objekty jsou jednopodlažní až třípodlažní, s plochými pochozími střechami. 3

Jiří Cobl, ČKAIT 0401607 Starokřečanská 34, 408 01, Rumburk Stupeň dokumentace : Dokumentace ke stavebnímu povolení Předpokl. celkové náklady stavby : 3.470.000,- Kč s DPH Číslo zakázky : 20

4 A.3. Přehled výchozích podkladů - snímek z katastrální mapy - část původní dokumentace firmy Agral Plast - zadání investora - požadavky na provoz a dispoziční uspořádání - vlastní fotodokumentace - místní šetření A.4. Záměr investora Z důvodu havarijního stavu budou v dotčených objektech ZŠ vyměněna všechna stávající dřevěná okna za nová plastová. A.5. Stavebně technický popis Výměna oken Nosná konstrukce objektů je ze železobetonového montovaného skeletu. Stávající dřevěná okna budou vybourána. Po vybourání oken bude demontováno vnitřní stěnové obložení a garnýže. Budou demontovány vnitřní a vnější parapety a oplechování vnějšího ostění. Meziokenní pilíře mimo železobetonových sloupů montovaného skeletu budou částečně demontovány (zachován nosný systém obkladu). Fasádní obklad zavěšený na ocelovém samonosném průběžném roštu bude výměnou oken částečně dotčen. Vodorovné prvky roštu fasádního obkladu budou upraveny a budou uchyceny pomocí kotvících úhelníků. Nová okna jsou navržena v jiném členění viz výkresová část dokumentace. Okna budou plastová z pětikomorového profilu (K=1,1 W/m 2 K) a osazena na atypickou podkladovou lištu. Okna budou zasklena tepelně izolačním dvojsklem (K=1,1 W/m 2 K) např. firmy Pilkington a vybavena horizontálními žaluziemi. Do okenních rámů oken č. 4 a 6 bude zpět osazena ventilační mřížka dle stávajícího stavu. U oken č. 5 a 6 budou znovu nainstalovány vnější ochranné mříže, viz výpis výplní otvorů. Nové meziokenní pilíře budou provedeny ze sádrokartonové konstrukce, která bude zateplena tepelnou izolací tl. 80mm a doplněna o parotěsnou zábranu na vnitřním povrchu. Na styku sádrokartonové kce a panelu bude osazena lišta. Vnější plechové hliníkové parapety a nadpraží budou částečně vyměněny (eloxovaný hliník, hnědá/bílá barva) a stávající parapety doplněny o krycí lištu (eloxovaný hliník, L-profil r.š. 100mm,hnědá barva). Vnější plechová ostění budou zcela vyměněna (hliníkový eloxovaný plech, barva bílá). Vnitřní parapety budou z laminodesek či systémové dle výrobce oken. Před osazením oken a parapetů 4

Stavebně technický popis Výměna oken Nosná konstrukce objektů je ze železobetonového montovaného skeletu. Stávající dřevěná okna budou vybourána.

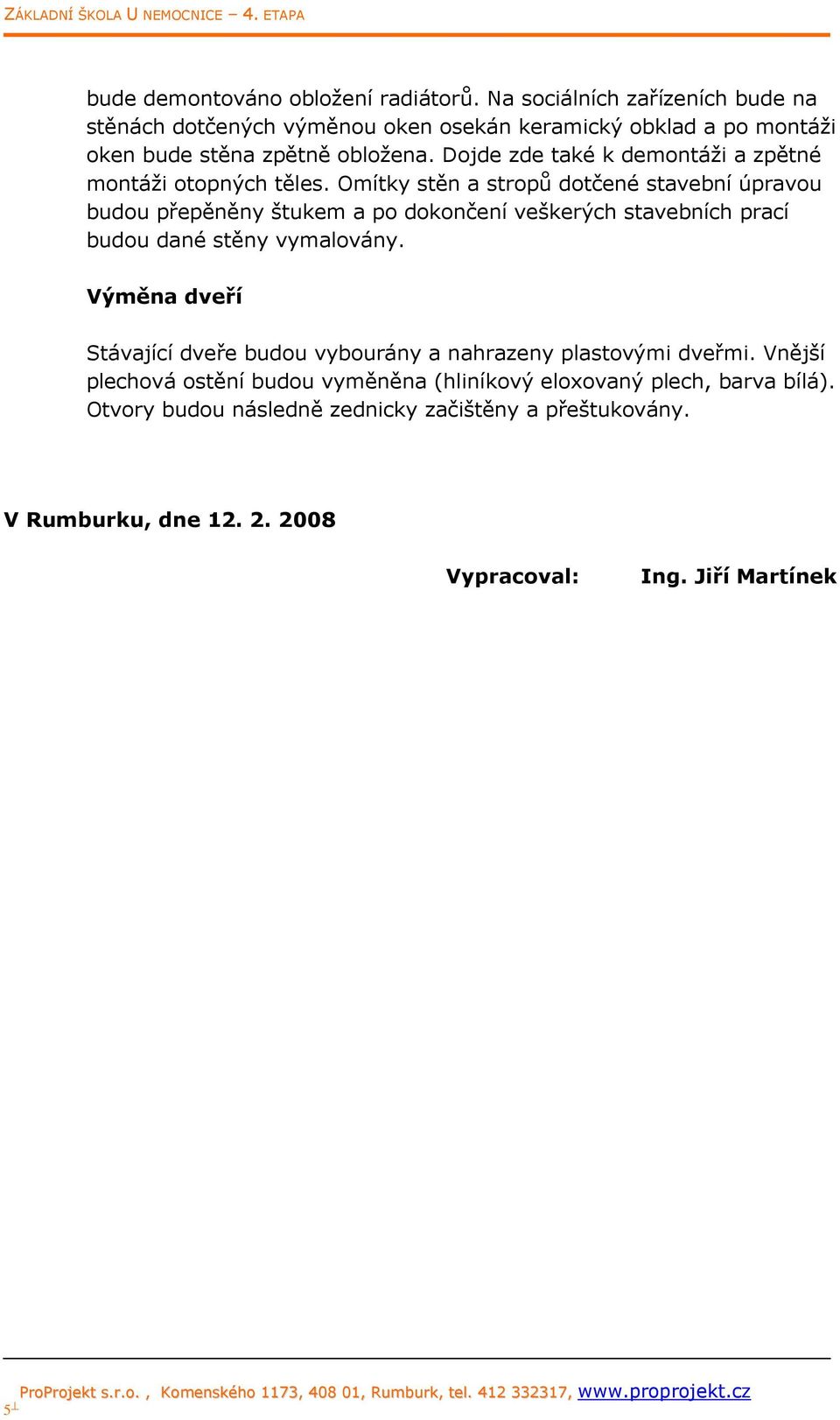

5 bude demontováno obložení radiátorů. Na sociálních zařízeních bude na stěnách dotčených výměnou oken osekán keramický obklad a po montáži oken bude stěna zpětně obložena. Dojde zde také k demontáži a zpětné montáži otopných těles. Omítky stěn a stropů dotčené stavební úpravou budou přepěněny štukem a po dokončení veškerých stavebních prací budou dané stěny vymalovány. Výměna dveří Stávající dveře budou vybourány a nahrazeny plastovými dveřmi. Vnější plechová ostění budou vyměněna (hliníkový eloxovaný plech, barva bílá). Otvory budou následně zednicky začištěny a přeštukovány. V Rumburku, dne Vypracoval: Ing. Jiří Martínek 5

Dojde zde také k demontáži a zpětné montáži otopných těles.
