Výměna oken Městské knihovny

Transkript

1 Výměna oken Městské knihovny Technická část zadávací dokumentace Ing.Jaromír Hronza Tel.:

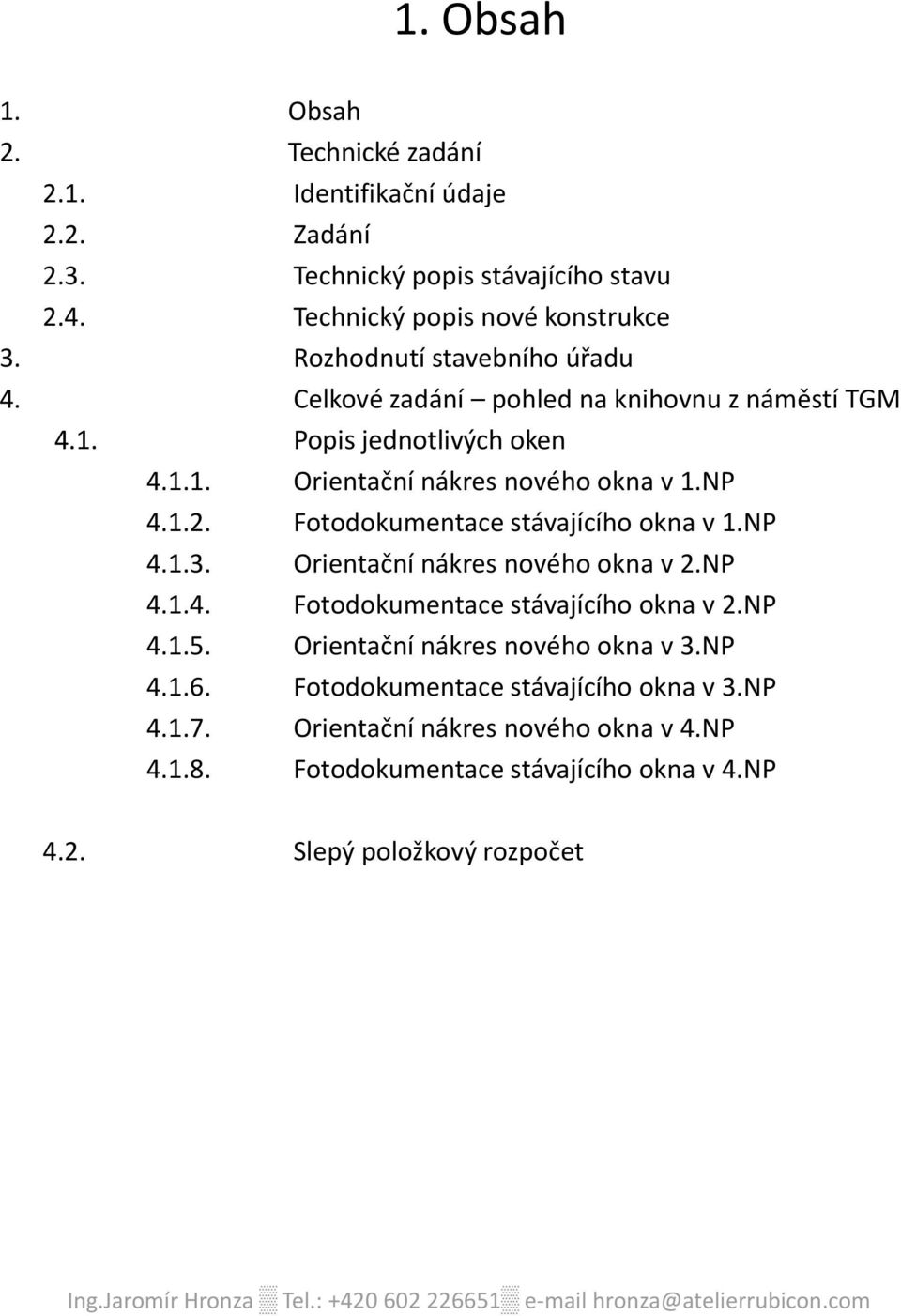

2 1. Obsah 1. Obsah 2. Technické zadání 2.1. Identifikační údaje 2.2. Zadání 2.3. Technický popis stávajícího stavu 2.4. Technický popis nové konstrukce 3. Rozhodnutí stavebního úřadu 4. Celkové zadání pohled na knihovnu z náměstí TGM 4.1. Popis jednotlivých oken Orientační nákres nového okna v 1.NP Fotodokumentace stávajícího okna v 1.NP Orientační nákres nového okna v 2.NP Fotodokumentace stávajícího okna v 2.NP Orientační nákres nového okna v 3.NP Fotodokumentace stávajícího okna v 3.NP Orientační nákres nového okna v 4.NP Fotodokumentace stávajícího okna v 4.NP 4.2. Slepý položkový rozpočet Ing.Jaromír Hronza Tel.: hronza@atelierrubicon.com

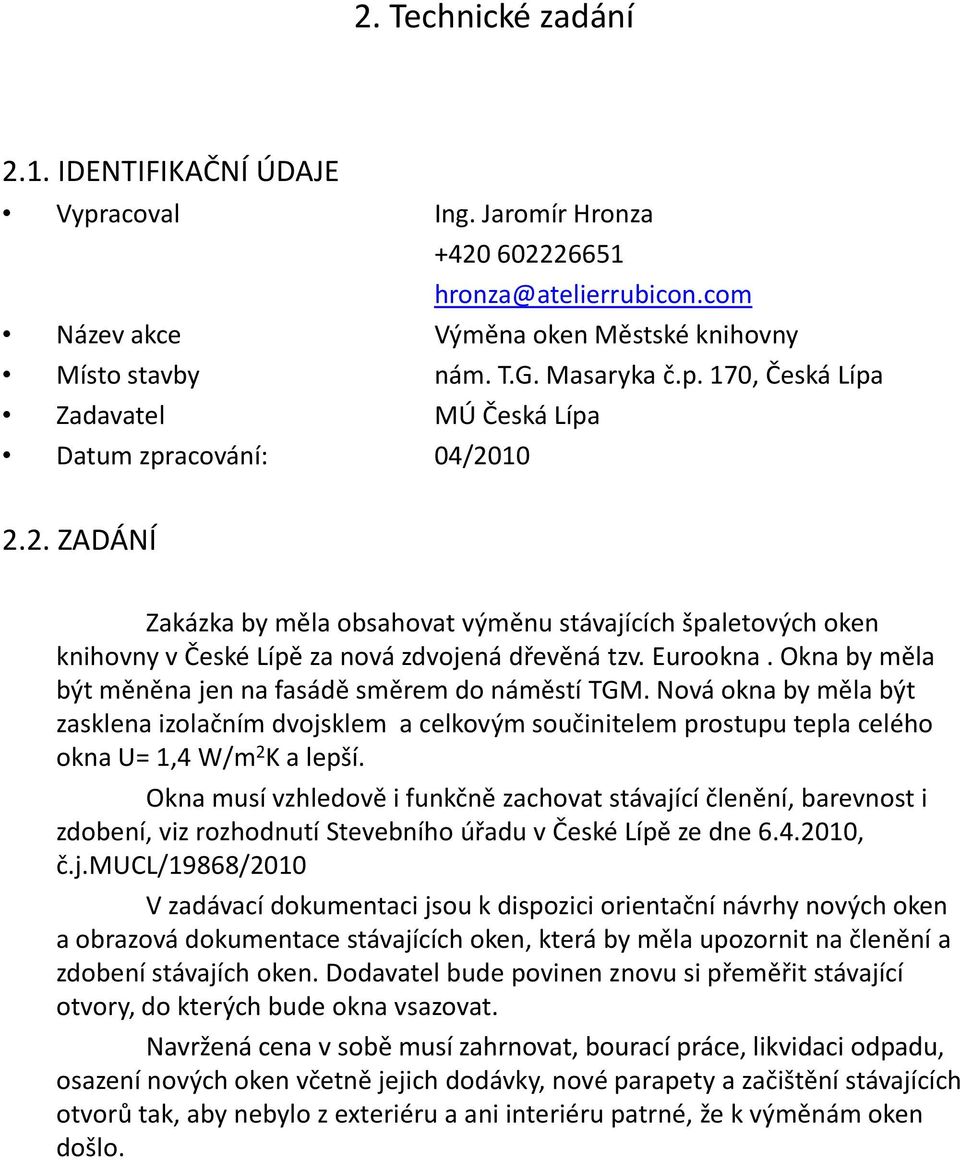

3 2. Technické zadání 2.1. IDENTIFIKAČNÍ ÚDAJE Vypracoval Ing. Jaromír Hronza Název akce Výměna oken Městské knihovny Místo stavby nám. T.G. Masaryka č.p. 170, Česká Lípa Zadavatel MÚ Česká Lípa Datum zpracování: 04/ ZADÁNÍ Zakázka by měla obsahovat výměnu stávajících špaletových oken knihovny v České Lípě za nová zdvojená dřevěná tzv. Eurookna. Okna by měla být měněna jen na fasádě směrem do náměstí TGM. Nová okna by měla být zasklena izolačním dvojsklem a celkovým součinitelem prostupu tepla celého okna U= 1,4 W/m 2 K a lepší. Okna musí vzhledově i funkčně zachovat stávající členění, barevnost i zdobení, viz rozhodnutí Stevebního úřadu v České Lípě ze dne , č.j.mucl/19868/2010 V zadávací dokumentaci jsou k dispozici orientační návrhy nových oken a obrazová dokumentace stávajících oken, která by měla upozornit na členění a zdobení stávajích oken. Dodavatel bude povinen znovu si přeměřit stávající otvory, do kterých bude okna vsazovat. Navržená cena v sobě musí zahrnovat, bourací práce, likvidaci odpadu, osazení nových oken včetně jejich dodávky, nové parapety a začištění stávajících otvorů tak, aby nebylo z exteriéru a ani interiéru patrné, že k výměnám oken došlo.

4 2.3. TECHNICKÝ POPIS STÁVAJÍCÍHO STAVU Stávající okna jsou dřevěná špaletová zasklená jednoduchým sklem. V barvě krémově bílé. U oken jsou provedeny různé ozdobné prvky a i okapničky na jednotlivých křídlech jsou dřevěné. Kování je zastaralé nefunkční a jeho funkci zastupuje mnohdy později přidělaný obrtlík. Kování je natřeno ve stejné barvě jako rámy a zpětné využití kliček je v podstatě nemožné a nedoporučuje se. Stejně tak není možné využít stávajících parapetů, které musí být plně nahrazeny novými TECHNICKÝ POPIS NOVÉ KONSTRUKCE OKEN Nová okna včetně rámů by měla být provedena z lepených profilů ze 4 lamel, zasklená izolačním dvojsklem a součinitel prostupu tepla celého okna U= 1,4 W/m 2 K a lepší. Okna budou dodána včetně těsnících systémů!! Nová okna by měla funkčně i vzhledově zachovat stávající členění, barevnost i zdobení a musí být v barvě stávajících oken. U výměny oken ve vikýřích dojde k porušení oplechování, neboť pod ním je stávající konstrukce okenních rámů. Technický stav konstrukcí vikýřů nebylo možné pohledem zjistit. Je potřeba před započetím prací tyto odkrýt a nechat si investorem odsouhlasit její použití. Případné nové oplechování bude z měděného plechu tl. 0,8mm. Kování bude mosazné, historizující. V podkroví otevírat ventilačky pomocí táhla. Venkovní parapety budou oplechovány měděným plechem tl.0,63mm. Oplechování proběhne v plné délce každé římsy cca 11,4m. RŠ je 250mm.ve 2NP a 3NP. 1.NP 2.NP 3.NP 4.NP (podkroví) 2 okna 5 oken 5 oken 3 vikýřová okna.

5 3. Rozhodnutí stavebního úřadu

6

7 4.Celkové zadání pohled na knihovnu z náměstí TGM Oplechování celé římsy v 2. a 3.NP 4.NP 3.NP 2.NP 1.NP

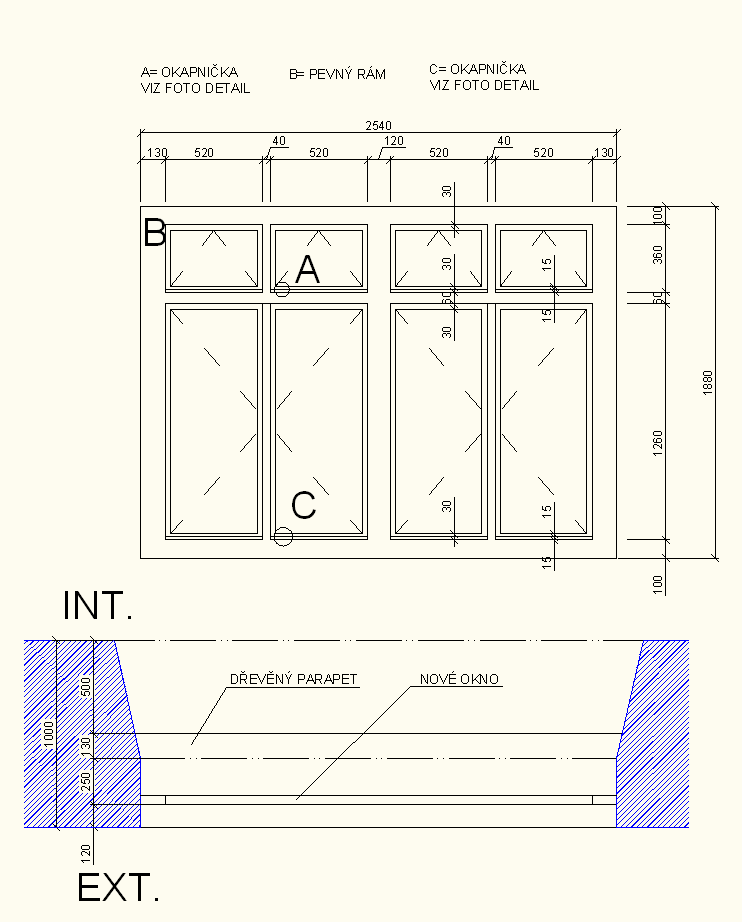

8 4.1. POPIS JEDNOTLIVÝCH OKEN Orientační nákres nového okna v 1.NP

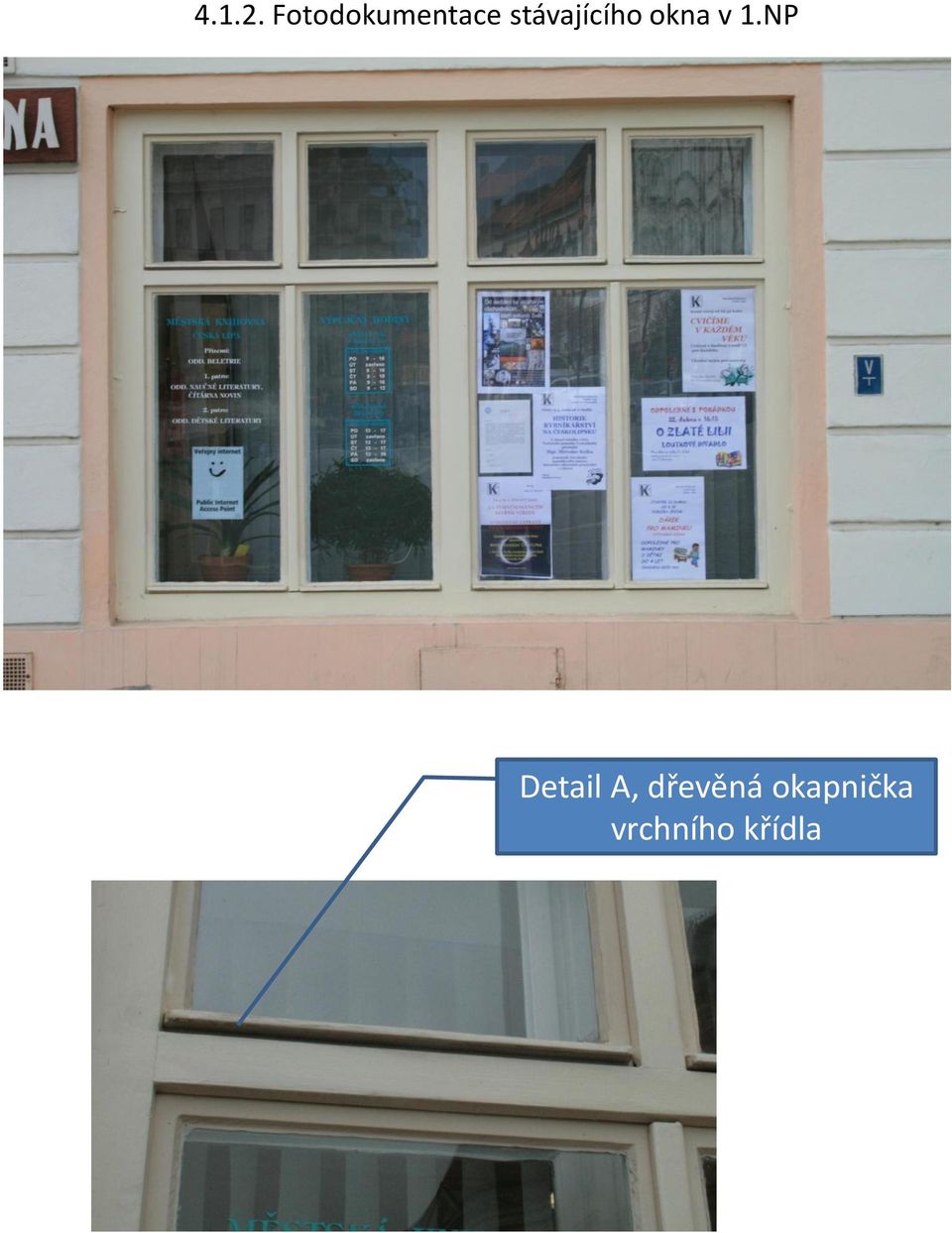

9 Fotodokumentace stávajícího okna v 1.NP Detail A, dřevěná okapnička vrchního křídla

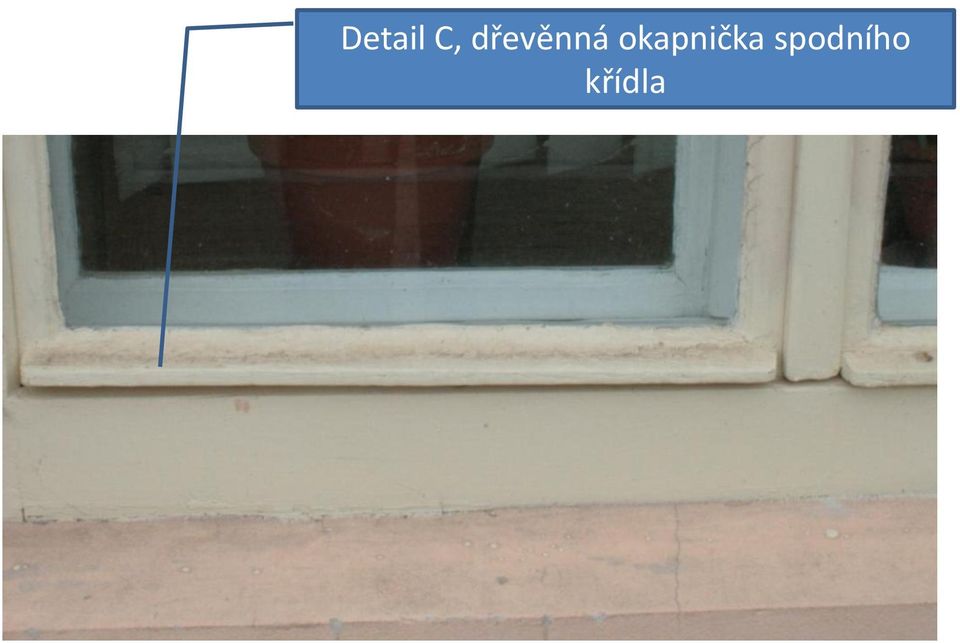

10 Detail C, dřevěnná okapnička spodního křídla

11 Orientační nákres nového okna v 2.NP

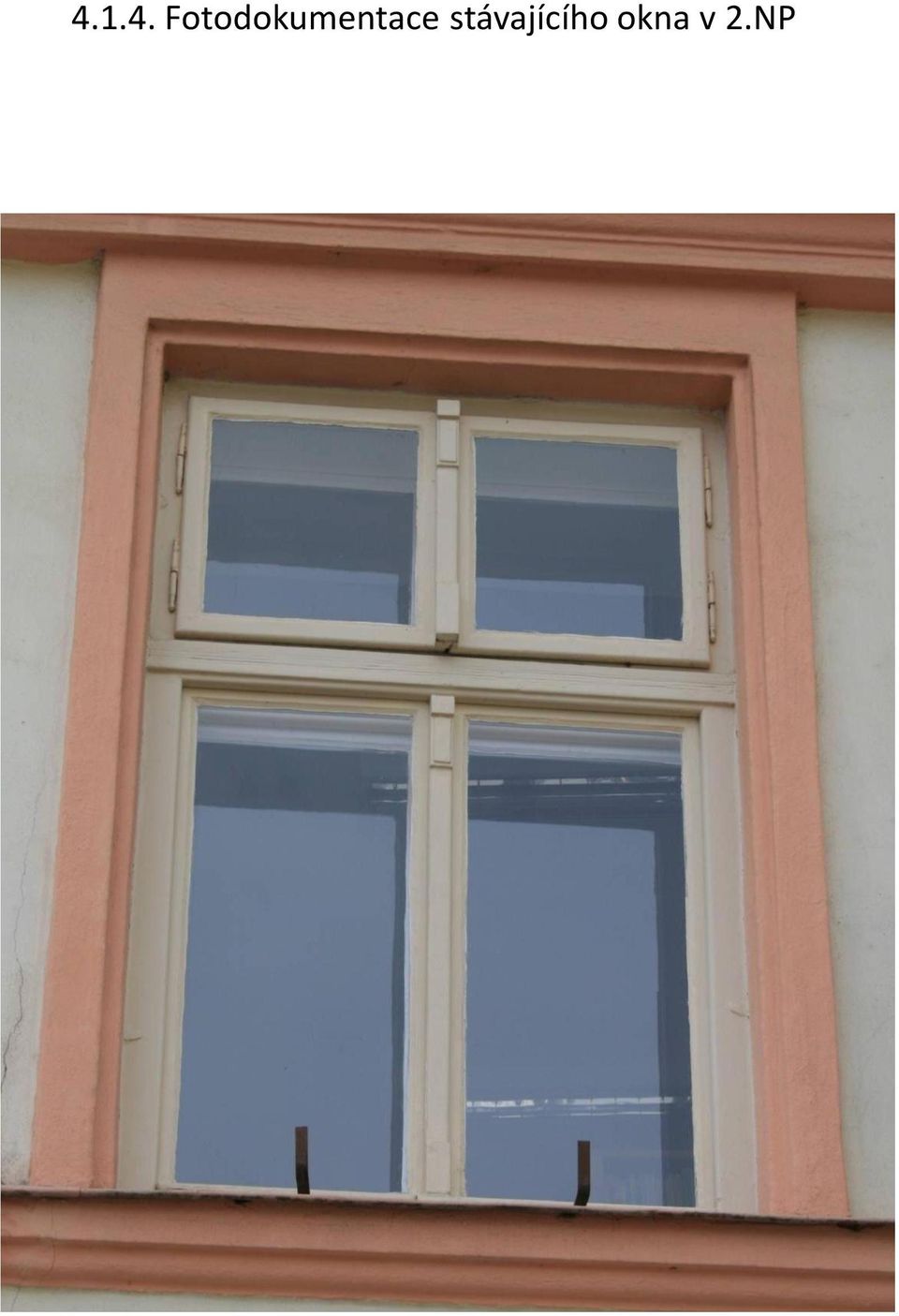

12 Fotodokumentace stávajícího okna v 2.NP

13 Detail D, vrchní křídlo Detail H

14 Orientační nákres nového okna v 3.NP

15 Fotodokumentace stávajícího okna v 3.NP Detail F

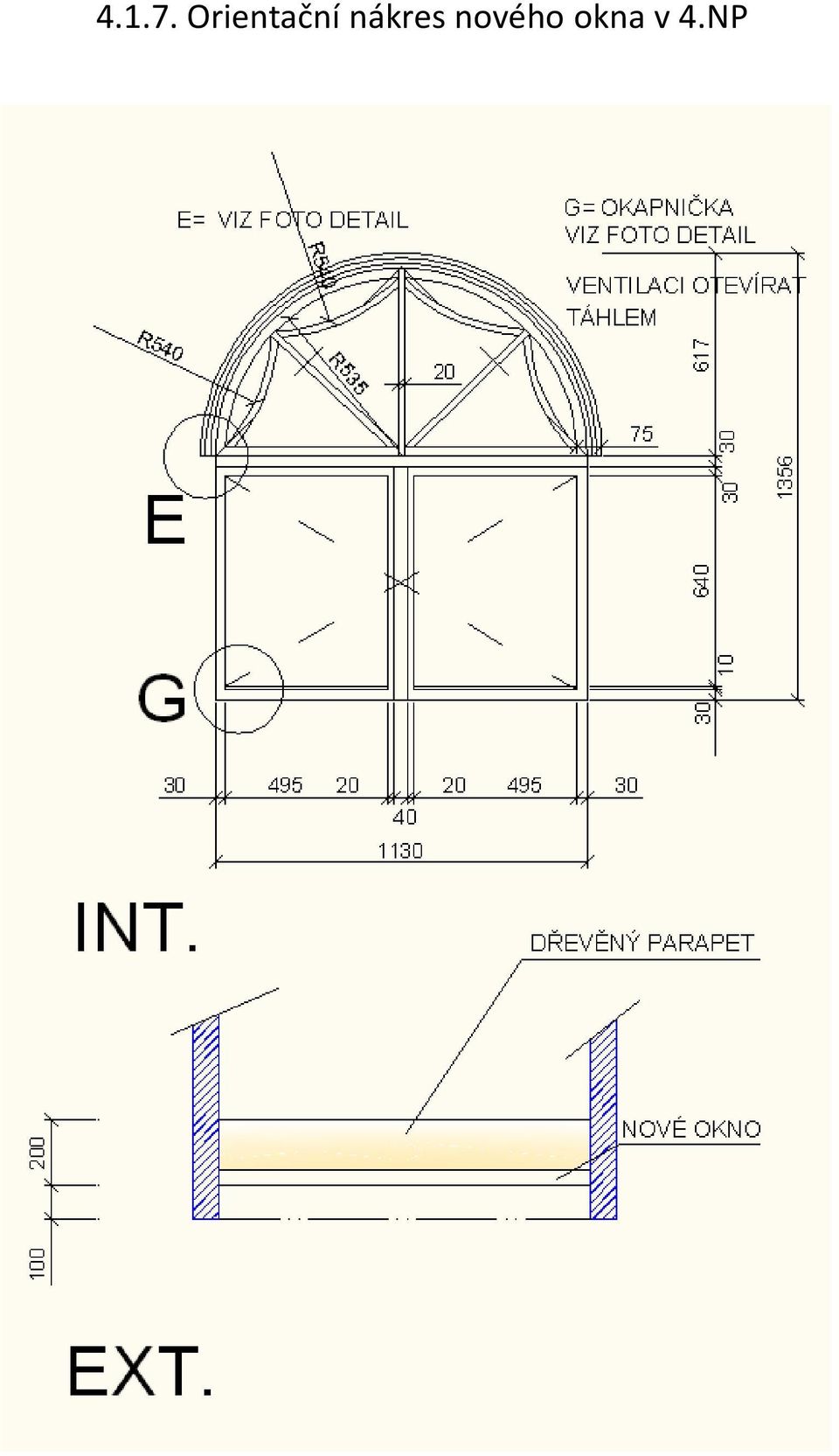

16 Orientační nákres nového okna v 4.NP

17 Fotodokumentace stávajícího okna v 4.NP

18 Detail E Detail G
