1 Kaminofen Krbová kamna Poêle cheminée Stufa UNI-3068-LR-STS13R (Deluxe) DIN EN Technische Dokumente Technické dokumenty Documents techniques Documenti tecnici

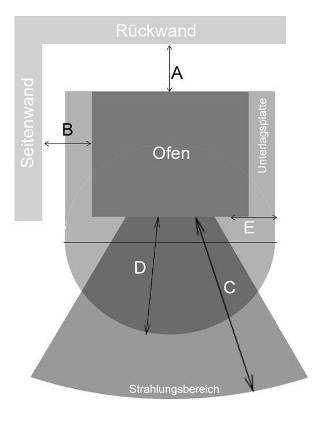

2 D: Mindestabstände zu brennbaren Bauteilen A Hinten 42 cm B Seitlich 40 cm C Im Strahlungsbereich der Scheibe 80 cm Mindestmaße von Bodenschutzplatten bei temperaturempfindlichen Fußbodenbelägen D Im Strahlungsbereich der Scheibe 50 cm E Ab Innenkante Feuerraumöffnung 30 cm CZ: Minimální odstup od hořlavých součástí A Vzadu 42 cm B Po stranách 40 cm C V oblasti tepelného vyzařování před okénkem 80 cm Minimální rozměry podlahové ochranné desky v případě podlahových krytin citlivých na teplo D V oblasti tepelného vyzařování před okénkem 50 cm E Od vnitřní hrany otvoru topeniště 30 cm FR : Distances minimales par rapport aux parties inflammables A Arrière 42 cm B Côté 40 cm C Au niveau du rayonnement de la vitre 80 cm Dimensions minimales des plaques de protection du sol pour des revêtements de sol sensibles à la température D Au niveau du rayonnement de la vitre 50 cm E A partir de l arase intérieure de l ouverture de la chambre de combustion 30 cm IT: Distanze minime dai materiali combustibili A Posteriore 42 cm B Laterale 40 cm C Nell'area di irradiazione della lastra 80 cm Dimensioni minime dei pannelli di protezione del suolo con pavimenti sensibili alla temperatura D Nell'area di irradiazione della lastra 50 cm E Dal bordo interno dell'apertura della camera di combustione 30 cm D Ofen Seitenwand Rückwand Unterlagsplatte CZ Kamna FR IT Four Stufa Boční stěna Paroi latérale Parete laterale Zadní stena Panneau arrière Parete posteriore Podkladová deska Panneau de support Piastra di base Strahlungsbereich Oblast tepelného vyzařování Zone de rayonnement Area di irraggiamento

3 D: Abmessungen und Gewichte Höhe 1200 mm Gewicht 165,0 kg Breite 650 mm Durchmesser Rohrstutzen 150 mm Tiefe (ohne Griffe) 420 mm CZ: Rozměry a hmotnost Výška 1200 mm Hmotnost 165,0 kg Šířka 650 mm Průměr nátrubku 150 mm Hloubka (bez madel) 420 mm FR : dimensions et poids Hauteur 1200 mm Poids 165,0 kg Largeur 650 mm Diamètre conduit 150 mm Profondeur (sans poignées) 420 mm IT: Dimensioni e pesi Altezza 1200 mm Peso 165,0 kg Larghezza 650 mm Diametro dei raccordi tubo 150 mm Profondità (senza maniglie) 420 mm D: Betriebsweise Brennstoff maximale Aufgabemenge Primärluftregler (Luftstrom durch den Rost) Sekundärluftregler Scheitholz 2 Scheite (1,50kg) oder 1 10 Minuten lang offen, Holzbriketts (1,50kg) danach geschlossen offen Braunkohlebriketts 2-3 Briketts, 1,70kg 1/5 offen zu CZ: Způsob provozu Primární šoupátko regulace Sekundární Palivo Maximální přikládané spalovaného vzduchu šoupátko regulace množství (Proud vzduchu procházející spalovaného mřížkou) vzduchu Dřevěná polena 2 polena (1,50kg) nebo1 Otevřeno po dobu 10 min, dřevěná briketa (1,50kg) poté zavřeno otevřeno Hnědouhelné brikety 2-3 brikety, 1,70kg 1/5 otevřeno zavřeno FR : modes de fonctionnement Combustible Quantité de chargement Régulateur d air primaire Régulateur d air maximale (flux d air à travers la grille) secondaire Bois de chauffage 2 bûches (1,50kg) ou 1 briquette de bois (1,50kg) 10 min. ouvert puis fermé ouvert Briquettes de lignite 2-3 briquettes, 1,70kg 1/5 ouvert fermé IT: Funzionamento Combustibile Regolatore aria primaria quantità massima di Regolatore aria (Flusso d'aria attraverso la alimentazione secondaria griglia) Legna da ardere 2 tronchi(1,50kg), o 1 bricchetto di legno (1,50kg) 10 minuti aperto, dopodiché chiuso aperto Bricchetto di lignite 2-3 bricchetti da 1,70kg 1/5 aperto chiuso

4

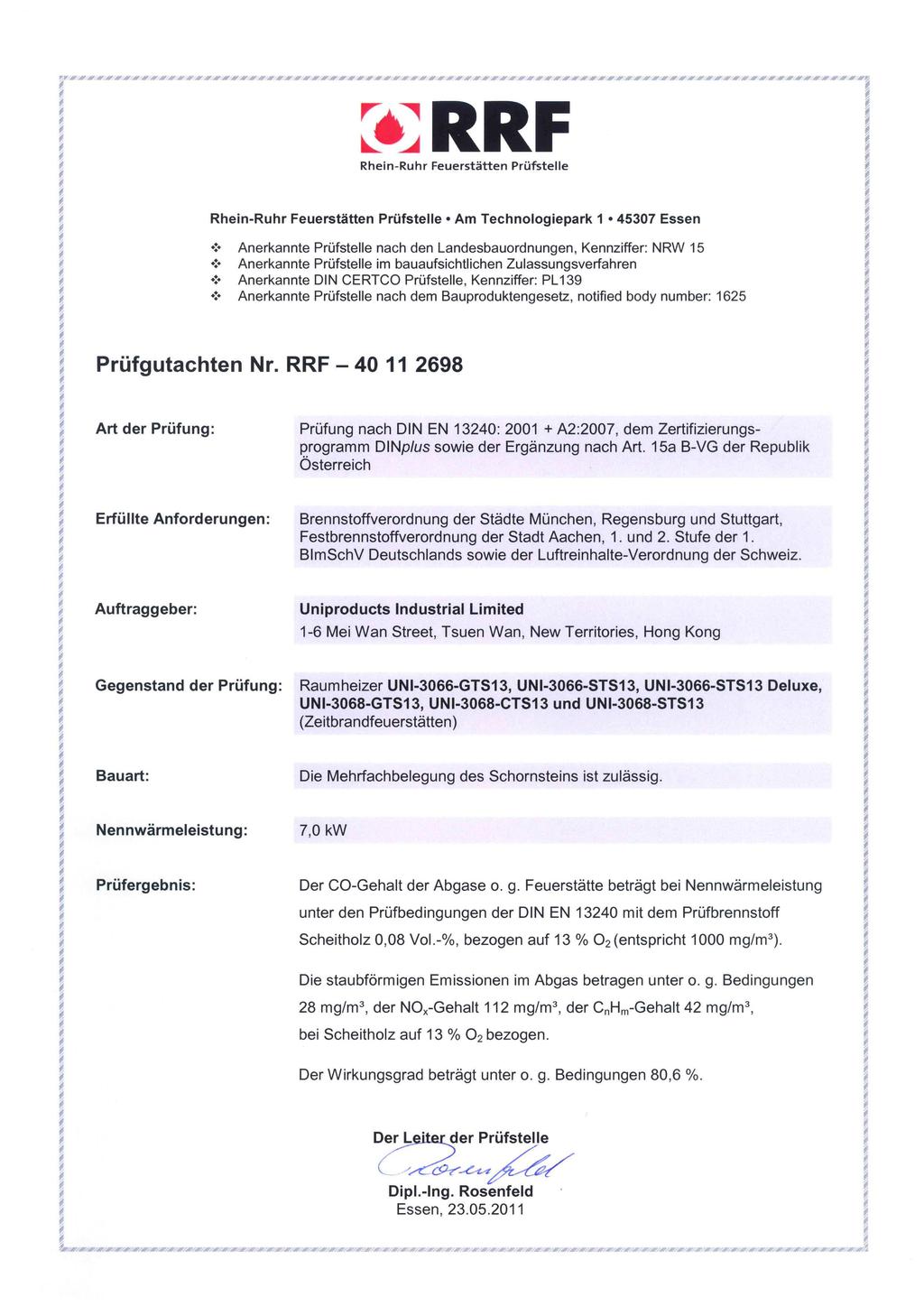

5

6

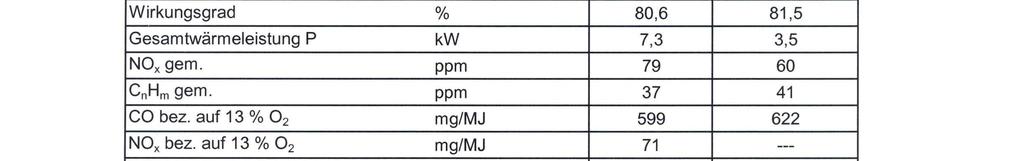

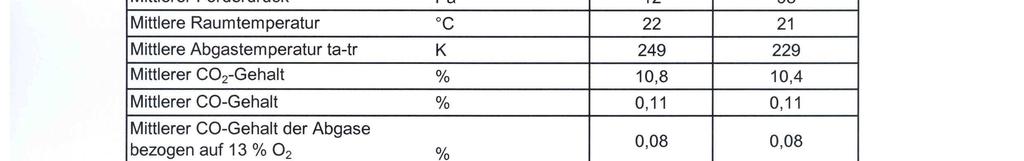

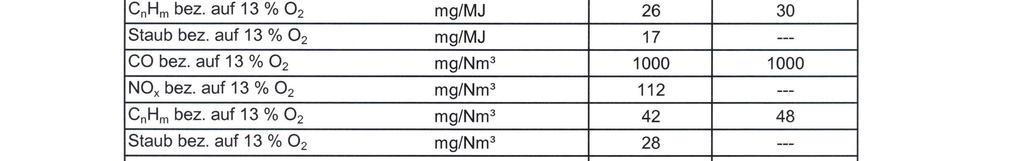

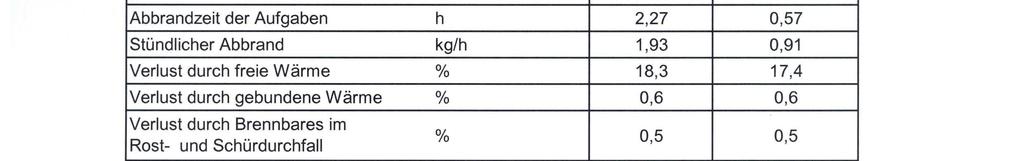

7

8

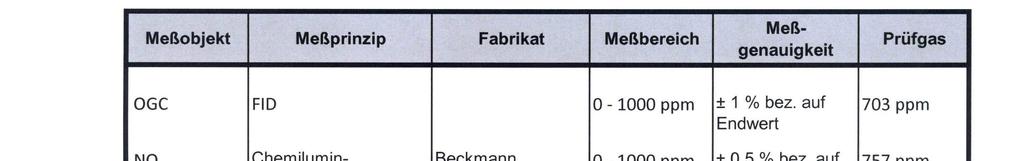

9

10 Kaminofen UNI-3068-LR-STS13R (Deluxe, ) Ersatzteil-Liste D Ersatzteil-Liste 1 S-GL-3068-LR Glasscheibe inkl.dichtschnur für UNI-3068-LR 2 S-TC-3068-LR-STS13R Sandstein-Teefach-Einlagen für UNI-3068-LR-STS13R 3 S-D-3068-LR-BLACK Tür-Rahmen für UNI-3068-LR-STS13R, schwarz 4 S-DH-3040-O Tür-Griff für Serien UNI-3000/ S-DR Längsstrebe für 2-fach-Türverschluss UNI-3066/ S-AC-SS-3068-LR Luftregler inkl. Befestigungsschiene, Edelstahl, für UNI-3068-LR-STS13R 7 S-FB-1930 Gitterrost für Serien UNI-1963/1964/3000/ S-AT Aschekasten für Serien UNI-1963/1964/3000/ S-SP-UNI Türfeder 10 S-CER-UML-3000-L Keramik-Zugumlenkung für Serie UNI S-CER-UML-3000-S Keramik-Zugumlenkung für Serie UNI S-VER-SET CER Keramik-Brennraumverkleidung für UNI-3066/ S-GP Stehrost/Glasschutz für UNI-3066/ S-FGC-UNI 2 Abgasstutzen für Serien UNI-1964/3000/ S-SSS-3068-STS13 LEFT Sandstein-Seitenstein für UNI-3068-STS13 links 16 S-SSS-3068-STS13 RIGHT Sandstein-Seitenstein für UNI-3068-STS13 rechts 17 S-TP-3068-LR-STS13R Sandstein-Top-Platte für UNI-3068-LR-STS13R 18 S-TP-3068-LR-ML BLACK Multi-Line Platte für UNI-3068-LR 19 S-AC-SS Luftregler, Edelstahl, für Serien UNI-3066/3068 CZ Seznam náhradních dílů 1 S-GL-3068-LR Skleněné okénko vč. těsnicí šňůry pro UNI-3068-LR 2 S-TC-3068-LR-STS13R Pískovec vložka do přihrádky na čaj pro UNI-3068-LR-STS13R 3 S-D-3068-LR-BLACK Rám dvířek pro UNI-3068-LR-STS13R 4 S-DH-3040-O Madlo dvířek pro UNI-3000/ S-DR Kovové vodicí lišty uzávěru dvířek UNI-3066/ S-AC-SS-3068-LR Šoupátko přívodu vzduchu, ušlechtilá ocel, pro UNI-3068-LR-STS13R 7 S-FB-1930 Mřížkový rošt pro série UNI-1963/1964/3000/ S-AT Zásobník popela pro série UNI-1963/1964/3000/ S-SP-UNI Dvířková pružina pro všechny UNI modely 10 S-CER-UML-3000-L Keramická ohyb odvodu spalin pro UNI S-CER-UML-3000-S Keramická ohyb odvodu spalin pro UNI S-VER-SET CER Obložení spalovací komory z keramická UNI-3066/ S-GP Skleněný kryt pro UNI-3066/ S-FGC-UNI 2 Nátrubek pro odvod spalin pro série UNI-1964/3000/ S-SSS-3068-STS13 LEFT Pískovec-boční kamenný blok pro UNI-3068-STS13 vlevo 16 S-SSS-3068-STS13 RIGHT Pískovec-boční kamenný blok pro UNI-3068-STS13 vpravo 17 S-TP-3068-LR-STS13R Pískovec-vrchní deska pro UNI-3068-LR-STS13R 18 S-TP-3068-LR-ML BLACK Multi-Line deska pro UNI-3068-LR 19 S-AC-SS Šoupátko přívodu vzduchu, ušlechtilá ocel, pro UNI-3066/3068

11 FR Liste des pièces détachées 1 S-GL-3068-LR Vitre y compris cordon d étanchéité pour UNI-3068-LR 2 S-TC-3068-LR-STS13R Garnitures en grès pour le tiroir à thé pour UNI-3068-LR-STS13R 3 S-D-3068-LR-BLACK Châssis de porte pour UNI-3068-LR-STS13R 4 S-DH-3040-O Poignée de porte pour UNI-3000/ S-DR Rail métallique pour fermeture de porte UNI-3066/ S-AC-SS-3068-LR Régulateur d air, acier inoxydable, pour UNI-3068-LR-STS13R 7 S-FB-1930 Grille pour les séries UNI-1963/1964/3000/ S-AT Bacs à cendres pour les séries UNI-1963/1964/3000/ S-SP-UNI Ferrures de porte pour tous les modèles UNI 10 S-CER-UML-3000-L Déflecteur de tirage céramique pour UNI S-CER-UML-3000-S Déflecteur de tirage céramique pour UNI S-VER-SET CER Habillage chambre de combustion en céramique pour UNI-3066/ S-GP Protection du verre pour UNI-3066/ S-FGC-UNI 2 Tubulure d'échappement pour les séries UNI-1964/3000/ S-SSS-3068-STS13 LEFT Grès-pierre latérale pour UNI-3068-STS13 gauche 16 S-SSS-3068-STS13 RIGHT Grès-pierre latérale pour UNI-3068-STS13 droite 17 S-TP-3068-LR-STS13R Grès-plaque supérieure pour UNI-3068-LR-STS13R 18 S-TP-3068-LR-ML BLACK Multi-Line plaque pour UNI-3068-LR 19 S-AC-SS Régulateur d air, acier inoxydable, pour UNI-3066/3068 IT Lista parti di ricambio 1 S-GL-3068-LR Vetro incl. filo di tenuta per UNI-3068-LR 2 S-TC-3068-LR-STS13R Inserti in pietra arenaria per scomparto tè UNI-3068-LR-STS13R 3 S-D-3068-LR-BLACK Cornice sportello per UNI-3068-LR-STS13R 4 S-DH-3040-O Maniglia sportello per UNI-3000/ S-DR Guide metalliche per la serratura UNI-3066/ S-AC-SS-3068-LR Regolatore aria, acciaio inossidabile per UNI-3068-LR-STS13R 7 S-FB-1930 Grata per le serie UNI-1963/1964/3000/ S-AT Cassetto per la cenere per le serie UNI-1963/1964/3000/ S-SP-UNI Molla sportello per tutti i modelli UNI 10 S-CER-UML-3000-L Deviazione tiraggio in ceramica per UNI S-CER-UML-3000-S Deviazione tiraggio in ceramica per UNI S-VER-SET CER Rivestimento camera di combustione ceramica per UNI-3066/ S-GP Vetro di protezione per UNI-3066/ S-FGC-UNI 2 Canne fumarie per le serie UNI-1964/3000/ S-SSS-3068-STS13 LEFT Pietra arenaria-pietra laterale per UNI-3068-STS13 a manca 16 S-SSS-3068-STS13 RIGHT Pietra arenaria-pietra laterale per UNI-3068-STS13 a destra 17 S-TP-3068-LR-STS13R Pietra arenaria-copertura superiore per UNI-3068-LR-STS13R 18 S-TP-3068-LR-ML BLACK Multi-Line piastra per UNI-3068-LR 19 S-AC-SS Regolatore aria, acciaio inossidabile per UNI-3066/3068
