1 Inform mační systém hospodářst tví /mmhk is vo oda.tmapserv ver.cz Závěrečný seminář projektu Podpořeno grantem z Norska Informační systém hospodářství od 9:30 do 12:00 Zahájení í Představení projektu Modul Monitoring povrchových vod-vzorkování on line prezentace Modul Kvalita povrchových vod on line prezentace Modul Kvantita povrchových vod on line prezentace Přestávka Modul Geologicko-hydrogeologické poměry on line prezentace Modul d l Model proudění podzemních vod on line prezentace Modul Odběry podzemních a povrchových vod on line prezentace Možnosti využití Závěr a diskuze

2 Inform mační systém hospodářst tví /mmhk is vo oda.tmapserv ver.cz Podpořeno grantem z Norska Představení projektu Zadavatel: Statutární město Hradec Králové Odbor životního prostředí Ing. Iva Šedivá vedoucí odboru životního prostředí Tel.: , .: Iva.Sediva@mmhk.cz Ing. Zuzana Hovorková koordinátor dotací Tel.: , .: Zuzana.Hovorkova@mmhk.cz Generální dodavatel: Jacobs Consultancy spol. s r.o. Zlatnická 10/ Praha 1 Ing. Robert Michek - Ředitel společnosti robert.michek@jacobs.com Tel: Mob: Subdodavatelé: T-mapy spol. s r.o. EMPLA AG spol. s r.o.

3 www stránka projektu Informační systém hospodářství /mmhk is voda.tmapserver.cz

4 Inform mační systém hospodářst tví /mmhk is vo oda.tmapserv ver.cz Podpořeno grantem z Norska Zájmové území a harmonogram zpracování Harmonogram: Prosinec 2008 zahájení Srpen 2010 pracovní verze připomínkování Prosinec 2010 finální verze Do konce roku 2020 provozování

5 Inform mační systém hospodářst tví /mmhk is vo oda.tmapserv ver.cz Hlavní projektové cíle Podpořeno grantem z Norska Návrh, kompilace a verifikace komplexního informačního systému v oblasti vodního o hospodářství stv Vyhodnocení monitorovacího systému Výběr charakteristických profilů pro vzorkování povrchových vod, kontrolní odběry Rekognoskace stavu vodních toků a děl Identifikace útvarů podzemních, povrchových vod Sestavení interaktivní pseudo 3D účelové vodohospodářské mapy a hydrogeologické mapy Sestavení koncepčního modelu proudění vod Vizualizace proudění vod Sestavení interaktivní komunikace mezi IS a modelovým řešením Sestavení různých modelových variant Efektivní využívání kolektorů podzemních vod IT řešení a vytvoření interaktivní nadstavby GIS

6 Inform mační systém hospodářst tví /mmhk is vo oda.tmapserv ver.cz Definice problému Konkretizace výstupu Společenská objednávka -legislativní požadavky -ocharna vod -přijatý stupeň rizika -Střety zájmů Syntetická snalýze Tématické výstupy -temporary informační vrstvy Základní vstupní data -topografický podklad -základní účelové vrstvy Informační č íbáze dat Podpořeno grantem z Norska Archivace, aktualizace, validace dat Příprava vstupních podkladů pro modelová řešení Analýza, syntetické vyhodnocení Presentace výsledků Visualizace SW: Acrobat reader Video, animační program Modelování -3-D modelování terénu, geometrie kolektoru (Surfer) -hydraulický model (Visual Modflow) -hydrologické modelování v povodí -modelování srážkoodtokových poměrů -modelování proudění povrchových vod -hydrochemické modelování -2D a 3D vizualizace

7 Inform mační systém hospodářst tví /mmhk is vo oda.tmapserv ver.cz Podpořeno grantem z Norska Aktuální stav řešení projektu Monitoring povrchových vod-vzorkování charakterizuje, analyzuje a presentuje výsledky monitorování povrchových vod realizované MMHK, správci vodních toků atd. Kvalita povrchových vod vyhodnocuje kvalitu povrchových vod ze všech relevantních podkladů, vyhodnocuje kvalitu povolených vypouštění odpadních vod s vazbou na dílčí povodí a umožňuje modelovat možnost dalšího vypouštění odpadních vod do vodotečí. Kvantita povrchových vod vyhodnocuje na základě terénní pasportizace vodních toků, vodních ploch a vodních objektů průtočné kapacity, zpřesňuje jejich trasy a jednoduchým způsobem počítá objemy povrchových odtoků. Geologicko-hydrogeologické poměry umožňuje on-line orientaci v geologicko-hydrogeologických poměrech včetně jejich základní charakterizace Model proudění podzemních vod presentuje výsledky modelování proudění podzemních vod v prostoru a čase. Na základě aktuálních potřeb MMHK jsou účelově modelovány a následně prezentovány různé scénáře (zasakování srážkových vod do vod podzemních, odběry podzemních vod, vliv těžby štěrkopísků apod.), jež slouží jako jeden z podkladů pro následný rozhodovací proces. Odběry podzemních a povrchových vod eviduje využitelné zdroje podzemních a povrchových vod a povolené odběry podzemních a povrchových vod, což následně slouží jako podklad pro povolování dalších odběrů vod.

8 Inform mační systém hospodářst tví /mmhk is vo oda.tmapserv ver.cz Finální předání Souhrnná zpráva projektu Shrnutí Czech / English Úvod Legislativní rámec Zdrojová data Popis metodiky zpracování modulů: Monitoring povrchových vod-vzorkování Kvalita povrchových vod Kvantita povrchových vod Geologicko-hydrogeologické poměry Model proudění podzemních vod Odběry podzemních a povrchových vod Možnosti využití IT řešení Uživatelské manuály jednotlivých modulů Aktualizace a udržitelnost projektu Závěr Přílohy Podpořeno grantem z Norska

9 Inform mační systém hospodářst tví /mmhk is vo oda.tmapserv ver.cz Přílohy Textové přílohy Finální předání Podpořeno grantem z Norska Mapový přílohy M: Mapová příloha 1 Vodohospodářská mapa a vzorkované profily (pasportované vodní toky a plochy) Mapová příloha 2 Hydrogeologické rajony 2010 Mapová příloha 3 Záplavová území dle platných ÚAP Mapová příloha 4 Zóny inundace dle podkladů vodohospodářského úřadu Mapová příloha 5 Ochranná pásma vodních zdrojů Mapová příloha 6 Modelové izolinie (hydroizohypsy) hladiny podzemní vody pro ustálený stav Mapová příloha 7 Modelová mocnost nesaturované zóny Mapová příloha 8 Způsob čištění odpadních vod Mapová příloha 9 Limity využití území z hlediska vodního hospodářství ORP Mapová příloha 10 Limity využití území z hlediska vodního hospodářství Hradec Králové M: Mapová příloha 11a Detail záplavových území dle platných ÚAP a inundací dle podkladů vodohospodářského úřadu

10 Inform mační systém hospodářst tví /mmhk is vo oda.tmapserv ver.cz Přílohy Finální předání Podpořeno grantem z Norska Pilotní zpracování Posouzení možností zasakování srážkových vod do vod podzemních v lokalitě Nová Zelená Posouzení možností zasakování srážkových vod do vod podzemních v lokalitě Slatina Posouzení možností zasakování srážkových vod do vod podzemních v lokalitě Nová Bláhovka Posouzení vzájemného ovlivnění zasakování srážkových vod do vod podzemních v lokalitách Nová Zelená a Nová Bláhovka Informační systém hospodářství Možnosti využití při kontrole sanace bývalého vojenského skladu PHM Piletice Modelování změny režimu podzemní vody vlivem těžby štěrkopísků v k.ú. Lhota pod Libčany Modelování přirozeného hydrogeologického režimu v okolí Plotiště nad Labem Modelování přirozeného hydrogeologického režimu v k.ú. Vysoká Modelování přirozeného hydrogeologického režimu v k.ú. Nový Hradec Králové Modelování přirozeného hydrogeologického režimu v k.ú. Třebeš, Roudnička Modelování přirozeného hydrogeologického režimu v okolí Březhradu Modelování přirozeného hydrogeologického dolního toku Plačického potoka.

11 Úvodní rozhranní Informační systém hospodářství /mmhk is voda.tmapserver.cz

12 Inform mační systém hospodářst tví /mmhk is vo oda.tmapserv ver.cz Podpořeno grantem z Norska Monitoring povrchových vod-vzorkování Systém pro sledování, kvality povrchových vod na území ORP Hradec Králové Vstupní data Monitorovací síť MMHK (32 profilů), 2x ročně odběry vzorků Monitorovací síť správců vodních toků Monitoring ostatních subjektů městské lesy, fyzické osoby, právnické osoby, atd Evidence monitoringu povrchových vod Sledováno d á 25 ukazatelů, z nichž ihžnejvětší jětší důraz je kladen na CHSK Cr, BSK 5, NL, N-NH 4, N celk, P celk Tvorba grafů závislostí a trendů

13 Monitoring povrchových vod-vzorkování Evidence všech monitorovaných profilů Informační systém hospodářství /mmhk is voda.tmapserver.cz

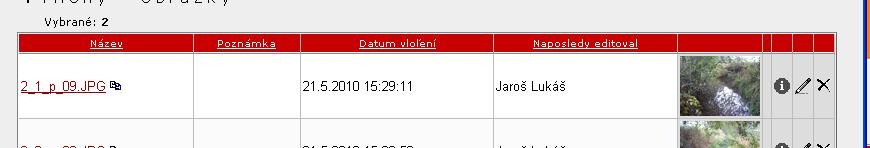

14 Monitoring povrchových vod-vzorkování Informační systém hospodářství /mmhk is voda.tmapserver.cz

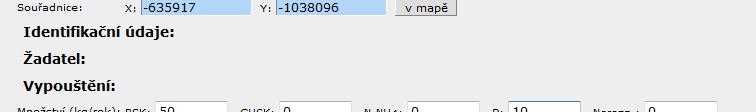

15 Inform mační systém hospodářst tví /mmhk is vo oda.tmapserv ver.cz Podpořeno grantem z Norska Kvalita povrchových vod Vyhodnocení kvality povrchových vod v zájmovém území z hlediska stávajícího legislativního rámce Usnadnění v rozhodování při povolování vypouštění odpadních vod 3 způsoby hodnocení: Na základě vyhodnocení rozborů vod v monitorovacích profilech MMHK(32 profilů) Posuzování dle počtu povolených vypouštění Metoda je aplikována pro běžně povolované ukazatele ve vodoprávních povoleních celkový fosfor (P celk. ), amoniakální dusík (N-NH 4 ), celkový dusík (N celk. ), nerozpuštěné látky (NL), biologická spotřeba kyslíku (BSK 5 )a chemická spotřeba kyslíku (CHSK Cr ) Kombinace výše uvedených metod Kvalifikované vyhodnocení vypouštěného množství znečištění do vodních útvarů Modelování možnosti dalšího vypouštění

16 Inform mační systém hospodářst tví /mmhk is vo oda.tmapserv ver.cz Podpořeno grantem z Norska Kvantita povrchových vod Sledování množství povrchových vod Možnosti ovlivnění srážko-odtokových poměrů Vstupní data: Aktualizovaná vodohospodářská mapa (vodní toky, vodní plochy, objekty) Plocha povodí Zastavěnost Dešťové řady Odtokové parametry území Určení průtočné kapacity vodních toků Rychlé a jednoduché ověření základních srážko-odtokových poměrů daného území

17 Geologicko-hydrogeologické poměry Koncepční 3-D geologický a hydrogeologický model území Informační systém hospodářství /mmhk is voda.tmapserver.cz

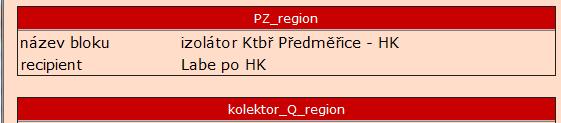

18 Geologicko-hydrogeologické poměry Informační systém hospodářství /mmhk is voda.tmapserver.cz

19 Geologicko-hydrogeologické poměry Informační systém hospodářství /mmhk is voda.tmapserver.cz

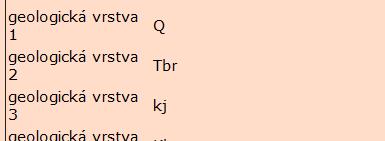

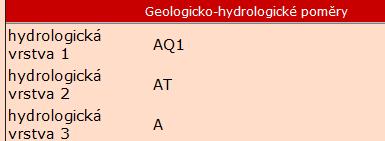

20 Geologicko-hydrogeologické poměry Informační systém hospodářství /mmhk is voda.tmapserver.cz

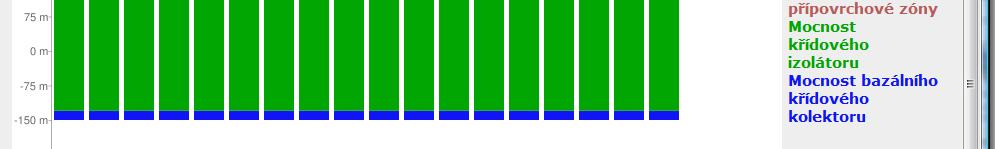

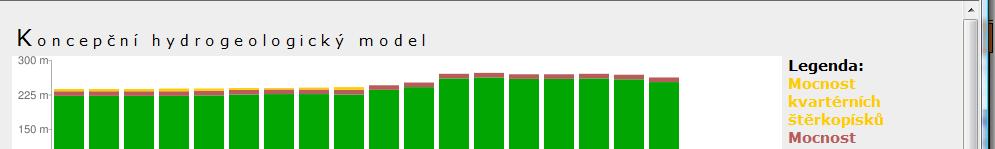

21 Geologicko-hydrogeologické poměry Informační systém hospodářství /mmhk is voda.tmapserver.cz

22 Model proudění podzemních vod Informační systém hospodářství /mmhk is voda.tmapserver.cz

23 Geologicko-hydrogeologické poměry Informační systém hospodářství /mmhk is voda.tmapserver.cz

24 Geologicko-hydrogeologické poměry Informační systém hospodářství /mmhk is voda.tmapserver.cz

25 Inform mační systém hospodářst tví /mmhk is vo oda.tmapserv ver.cz Podpořeno grantem z Norska Model proudění podzemních vod Zobrazení proudění vody v prostoru a čase Podzemní voda není vidět, ale má zásadní význam na vodní režim území při klimatických anomáliích Sestavení modelu o základní velikosti výpočtového modulu 250 x 250m výpočtových elementu Dynamický stav 60 měsíců (listopad 2005 říjen 2010) + ustálený Sestavení a verifikace detailního modelu proudění vod Ověření vybraných lokalit pomocí různých modelových scénářů Klimatické výkyvy y( (sucho x povodně) Zasakování srážkových vod, podklady pro změny ÚAP Těžba štěrkopísků Odběry podzemních vod

26 Inform mační systém m m hospodářsttví is vo oda.tmapservver.cz Podpořeno grantem z Norska Model proudění podzemních vod

27 Model proudění podzemních vod Informační systém hospodářství /mmhk is voda.tmapserver.cz

28 Model proudění podzemních vod Informační systém hospodářství /mmhk is voda.tmapserver.cz

29 Model proudění podzemních vod Informační systém hospodářství /mmhk is voda.tmapserver.cz

30 Model proudění podzemních vod Informační systém hospodářství /mmhk is voda.tmapserver.cz

31 Detailní modely modelové scénáře Informační systém hospodářství /mmhk is voda.tmapserver.cz

32 Detailní modely modelové scénáře Informační systém hospodářství /mmhk is voda.tmapserver.cz

33 Inform mační systém m m hospodářsttví is vo oda.tmapservver.cz Podpořeno grantem z Norska Detailní modely modelové scénáře

34 Zvýšení hladiny podzemní vody vlivem zasakování Informační systém hospodářství /mmhk is voda.tmapserver.cz

35 Prezentace výsledků Informační systém hospodářství /mmhk is voda.tmapserver.cz

36 Monitoring povrchových vod-vzorkování Informační systém hospodářství /mmhk is voda.tmapserver.cz

37 Inform mační systém hospodářst tví /mmhk is vo oda.tmapserv ver.cz Podpořeno grantem z Norska Odběry podzemních a povrchových vod Detailní identifikaci odběratelů. Metodika zaměřena na vyhodnocení jednotlivých hydrogeologických rajonů. Odběry povrchových či podzemích vod z platných vodoprávních povolení o množství vyšším než 500 m3/rok. Porovnáním s celkovým ročním odtokem z území u vod povrchových, nebo s celkovou kapacitou kolektoru u vod podzemních. Vyhodnotit potenciální zásoby podzemních a povrchových vod.

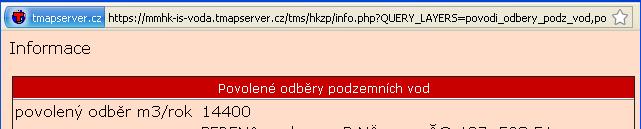

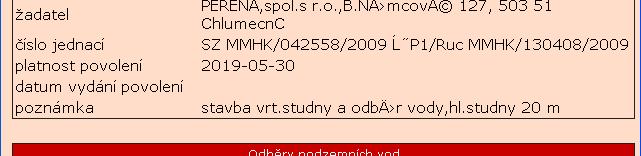

38 Odběry podzemních a povrchových vod Informační systém hospodářství /mmhk is voda.tmapserver.cz

39 Inform mační systém hospodářst tví /mmhk is vo oda.tmapserv ver.cz Podpořeno grantem z Norska Aktuální stav řešení projektu IT řešení T-MAPY spol. s r.o. Laboratorní rozbory, kvalitativní charakteristiky EMPLA AG spol. s r. o.

40 člen skupiny JACOBS GROUP Jacobs Consultancy spol. s r.o. Možnosti využití Nástroj na podporu rozhodování ve správních činnostech MMHK, oddělení vodního hospodářství: zjišťování a sledování aktuálního stavu kvality vod na celém území ORP a z toho plynoucí aktivní účast na možnostech zlepšování jakosti vod podzemních i povrchových stanovení racionálního využitelnosti území z hlediska geologických, hydrogeologických a hydrologických poměrů on-line orientace a identifikace přírodních geologicko-hydrogeologických g g g poměrů a vizualizace proudění vod na mapovém serveru Využití hospodářství a vodohospodářském plánování Územní plánování rozvoj území Střety zájmů Krizové řízení a rizikový management Ochrana životního prostředí

41 člen skupiny JACOBS GROUP Jacobs Consultancy spol. s r.o. Podklady ypro operativní řešení střetů zájmů Možnosti využití On line podklady pro složky územního plánování, rozvojové programy a studie Využití krajiny, modelování různých variant řešení (odvodnění, intenzity povodňových vln apod.) Střety mezi ochranou přírody a krajiny versus těžba štěrkopísků Podklady ypro sociálně ekonomické rozvojové programy Podklady pro rizikový management Modelové scénáře pro lokální povodňové situace, detailní charakterizace lokálních povodní včetně povodní zprůsaku podzemních vod Šíření kontaminačních mraků z havarijních situací včetně modelování krizových situací a odpovídajících nápravných opaření Dopravní plánování Varianty a nápravná opatřená v období extrémních stavů (sucho, povodeň) Podklady pro infrastrukcionální rozvoj Lokalizace, vedení, rizika liniových staveb Modelování různých variant, využití synenergetického efektu výstavby infrastrukcionálních objektů a optimalizace vodních a přírodních poměrů Využití hospodářství jiných veřejných institucí vyhodnocení a návrh optimálního monitorovacího systému s možností snadného a rychlého vyhodnocení získaných dat stanovení a revize ochranných pásem vodních zdrojů včetně návrhů ochranných omezení a technických prostředků ocenění dopadů jímání podzemních vod na ostatní složky životního prostředí návrh možnosti presentace infiltrace, proudění, akumulace, čerpání a ochrany podzemní vody propojení a vytváření různých scénářů vodovodního zásobování v krizových situacích.

42 člen skupiny JACOBS GROUP Jacobs Consultancy spol. s r.o. Možnosti využití - rozšíření Modul ORP definování, archivace a zpracování základních požadavků pro plnění legislativních a ostatních požadavků ORP Modul archivace a prezentace archivace a prezentace lokálních projektů a studií v IS HK Modul účelové projekty na platformě IS HK prezentace a vizualizace vodohospodářských podkladů z existujících projektů a dokumentů v majetku MMHK do zpracovaného IS HK (projekt SOP, technická mapa, povodňový plán apod.) Modul vodohospodářské faktory pro UP návrh sestavení limitujících faktorů z hlediska vodního hospodářství aktualizaci územně analytické dokumentace (srážko-odtokové poměry, likvidace splaškových vod, vodovodní zásobování, dopravní infrastruktura s vlivem na vodní režim apod.) pro připravovaný územní plán a jeho následné změny Modul vodohospodářský majetek MMHK komplexní pasportizace vodohospodářského majetku ve vlastnictví MMHK (inventarizace a charakterizace z důvodu vodohospodářského, sestavení plánu údržby a monitoringu apod.), propojení s majetkem ve vlastnictví VAK HK, SUS, atd. Modul vodohospodářské kvalitativní a kvantitativní zátěže Inventarizace a charakterizace zátěží ovlivňující vodohospodářské poměry (ekologické zátěže, odvodnění, apod.)

43 200 m.n.m. 225 m.n.m. Podpořeno grantem z Norska Možnosti využití Jacobs Consultancy spol. s r.o. člen skupi ny JACOBS GROUP

44 člen skupiny JACOBS GROUP Jacobs Consultancy spol. s r.o. Výhody Shrnutí Jednotná metodika zpracování celého zájmového území. Definování modelových scénářů zadavatelem. Digitální zpracování na platformě GIS, které umožňuje relativně snadnou aktualizaci výstupů, či zapracování dalších podkladů. Rychle dostupná informace ke konkrétní lokalitě či území. Výstupy projektu GIS jsou uloženy ve standardních formátech, což umožňuje široké využití. Nevýhody K plnému využití výsledků je třeba alespoň minimální znalost technologií GIS a mapového serveru MMHK. Závěry jsou plně závislé na kvalitě vstupních podkladů a definování scénářů. Možnosti Průběžná aktualizace a možnosti definování modelových scénářů. Propojení s ostatními databázemi a informačními podklady týkajícími se zájmového území. Ohrožení Případné nezpracování důležitých relevantních podkladů. Parciální zájmy jednotlivých dotčených subjektů. Neinformovanost a špatná komunikace mezi subjekty při aktualizaci. Svou podstatou se jedná o ojedinělý projekt v České republice. Statutární město Hradec Králové očekává, že finanční prostředky vkládané do systému se vrátí zkvalitněním rozhodovacího procesu jak na úrovni ORP Hradec Králové, tak při územním plánování samotného města Hradec Králové.

45 člen skupiny JACOBS GROUP Jacobs Consultancy spol. s r.o. Shrnutí Kvalita výstupů ů je přímo úměrná ě kvalitě vstupů ů Děkuji za pozornost Robert Michek
