1 Rebilance zásob podzemních vod Doba řešení projektu 7/ /2015 Česká geologická služba náklady: 623 mil. Kč OPŽP - Prioritní osa 6, oblast podpory 6.6. Renáta Kadlecová a kol.

2 projekt navazuje na systematické regionální průzkumy ukončené v 90. letech 20. století došlo ke změně počtu HGR a jejich hranice byla přijata nová legislativa na národní i evropské úrovni, která respektuje přírodu jako celek princip trvale udržitelného stavu původní výpočty přírodních zdrojů podzemních vod a jejich využitelného podílu nerespektovaly dynamiku a proměnlivost přírodních zdrojů podzemních vod v čase od 90. let 20. stol. nedošlo k aktualizaci a doplnění potřebných údajů ani v těch oblastech, kde průzkumy neproběhly, a přitom jsou zde vysoké odběry podzem. vod kritické průtoky v obdobích sucha

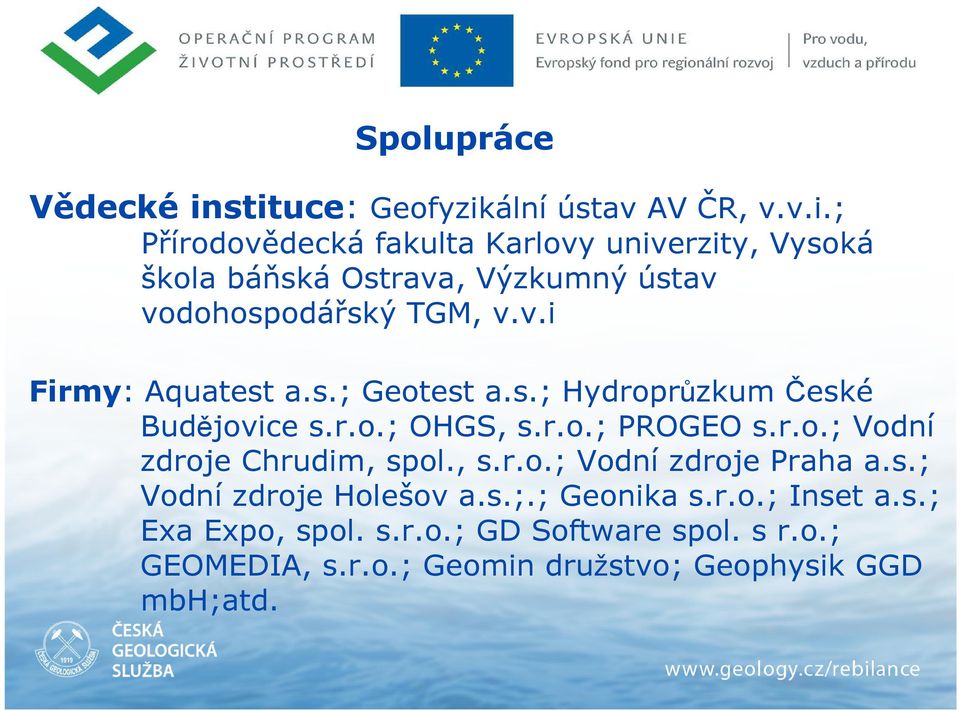

3 Spolupráce Vědecké instituce: Geofyzikální ústav AV ČR, v.v.i.; Přírodovědecká fakulta Karlovy univerzity, Vysoká škola báňská Ostrava, Výzkumný ústav vodohospodářský TGM, v.v.i Firmy: Aquatest a.s.; Geotest a.s.; Hydroprůzkum České Budějovice s.r.o.; OHGS, s.r.o.; PROGEO s.r.o.; Vodní zdroje Chrudim, spol., s.r.o.; Vodní zdroje Praha a.s.; Vodní zdroje Holešov a.s.;.; Geonika s.r.o.; Inset a.s.; Exa Expo, spol. s.r.o.; GD Software spol. s r.o.; GEOMEDIA, s.r.o.; Geomin družstvo; Geophysik GGD mbh;atd.

4 Cíle projektu: stanovení výchozích parametrů pro zjednodušený výpočet přírodních zdrojů podzemních vod pro 55 HGR (1/6 územíčr) zpracování podkladů pro hodnocení kvantitativního stavu útvarů podzemních vod přehodnocení zásob podzemních vod na 1/3 územíčr příprava metodické a organizační platformy pro systémové hodnocení zásob podzemních vod v hodnocených HGR nastavení podmínek odběru podzemních vod a jejich kvantitativní a kvalitativní ochrany

5 Detailně hodnocené hydrogeologické rajony

6 Náplň projektu

7 Schéma prací obsažených v aktivitách A1-A10

8 dlouhodobé reprezentativní období 1981 až maximální odběry podzemních vod simulace maximálního zatížení HGR - odpovídáčhmú hydraulické i hydrologické modely počítají s obdobím 2001 až 2010

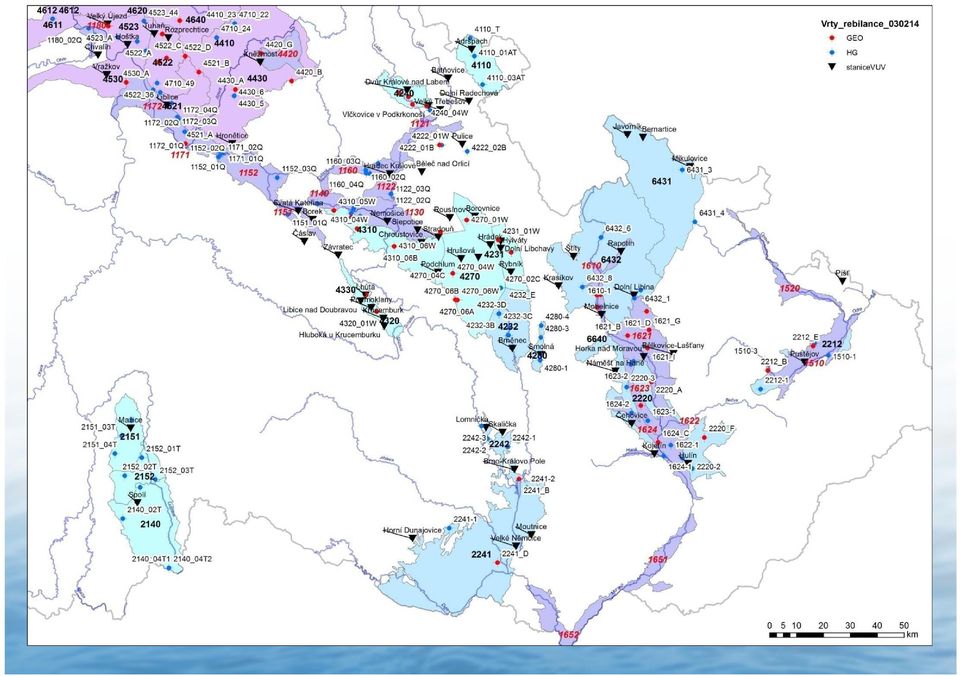

9 Výstupy za období 7/2010-2/2014 vytvořena centrální databáze projektu - klimatická, geologická, hydrogeologická a geochemická data pro 1/3 územíčr - vektorová a rastrová data, textové dokumenty soubor aplikací umožňujících práci daty, zobrazování podle stanovených kritérii v prostředí GIS, průběžnou aktualizaci, přenos geologických dat do archivu Geofondu postaveno 80 vodoměrných profilů, kde probíhá od 6/2012 kontinuální monitoring průtoků navrženo 134 průzkumných hydrogeologických vrtů - monitorování podzemních vod (realizace 4-10/2014) a 56 geologických vrtů pro upřesnění geologické stavby (realizace 4/2014 4/2015)

10

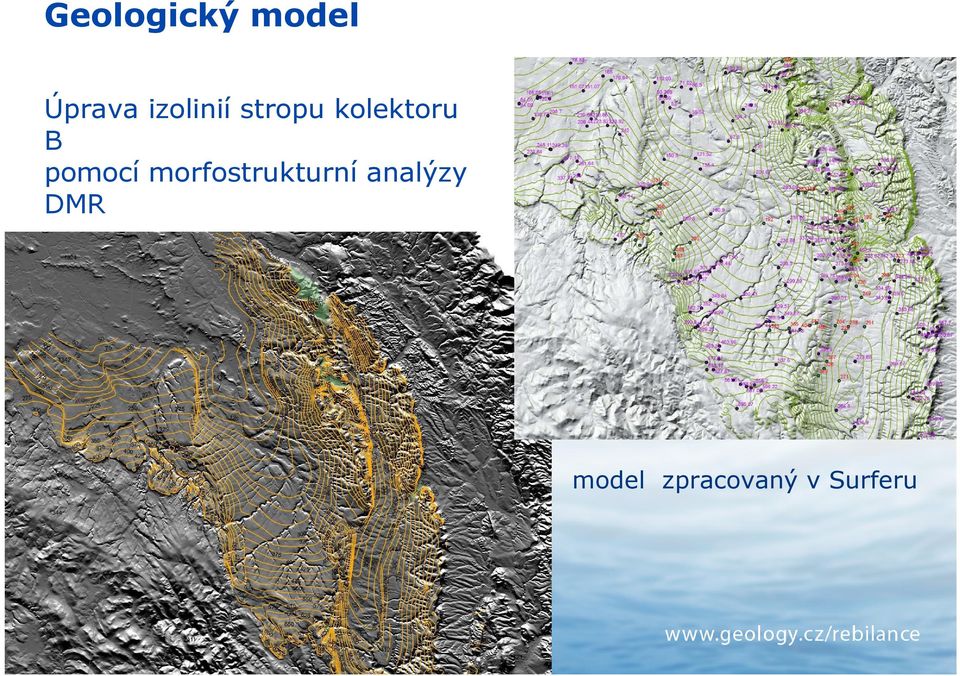

11 Geologický model Úprava izolinií stropu kolektoru B pomocí morfostrukturní analýzy DMR model zpracovaný v Surferu

12 Geologický řez sz. částíčeské křídové pánve

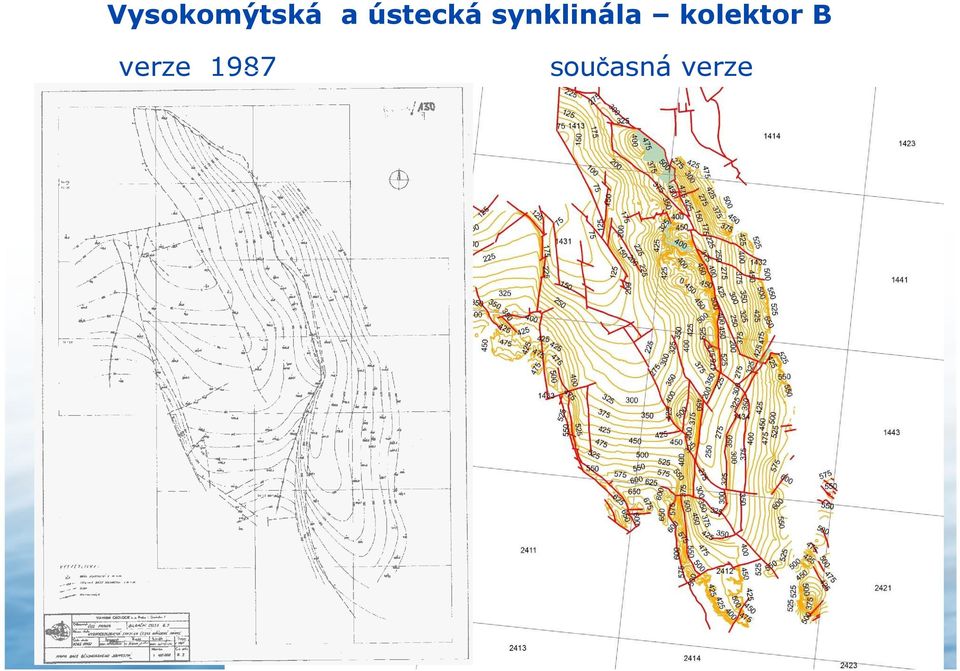

13 Vysokomýtská a ústecká synklinála kolektor B IZOLINIE BÁZE TURONU verze 1987 současná verze

14 Izolinie a prostorový model podloží křídových rajonů 4221, 4222 a 4240

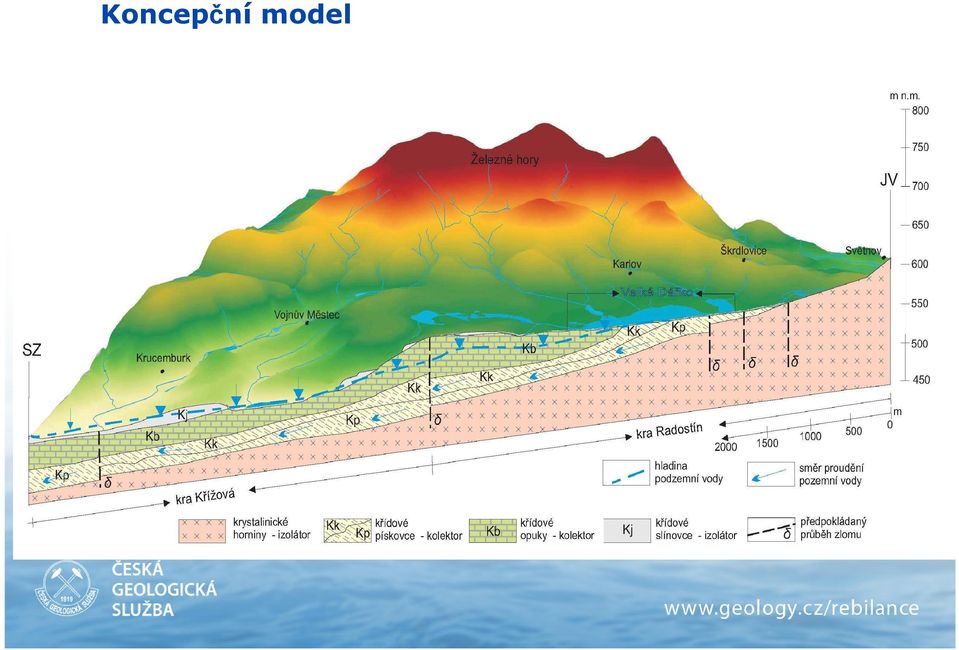

15 Koncepční model

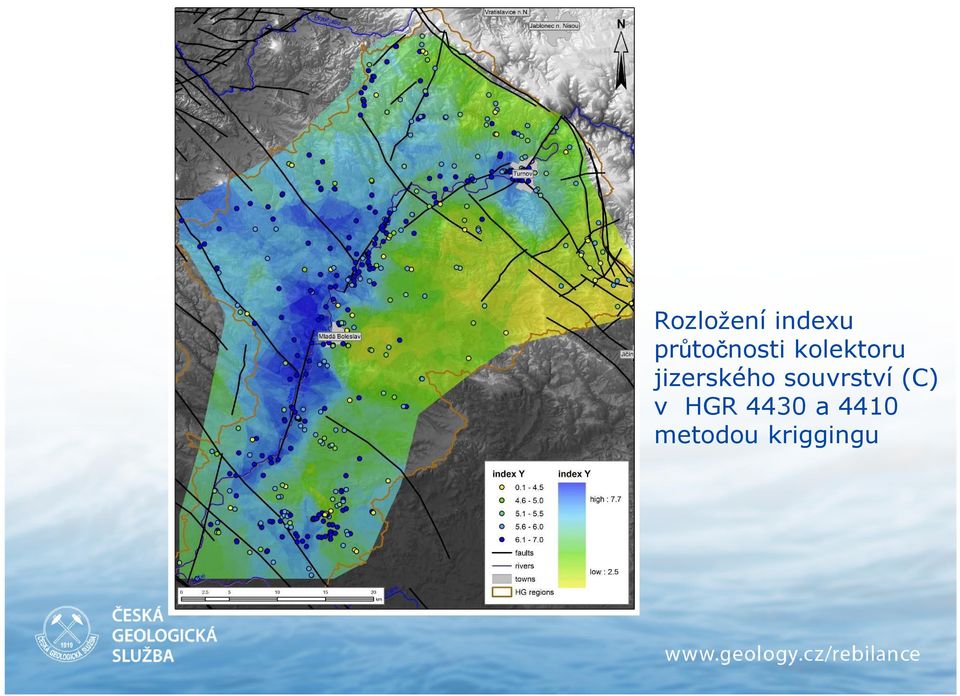

16 Rozložení indexu průtočnosti kolektoru jizerského souvrství (C) v HGR 4430 a 4410 metodou kriggingu

17 Hydrologický model - BILAN rozložení průměrné dotace podzemních vod ze srážek v rámci průměrného hydrologického roku pro každý hodnocený HGR charakterizuje obvyklé klimatické poměry v daném území a zároveň i změny v důsledku klimatického oteplování rozložení dotace podzemních vod v měsíčním kroku pro každý řešený HGR vstup do hydraulického modelu

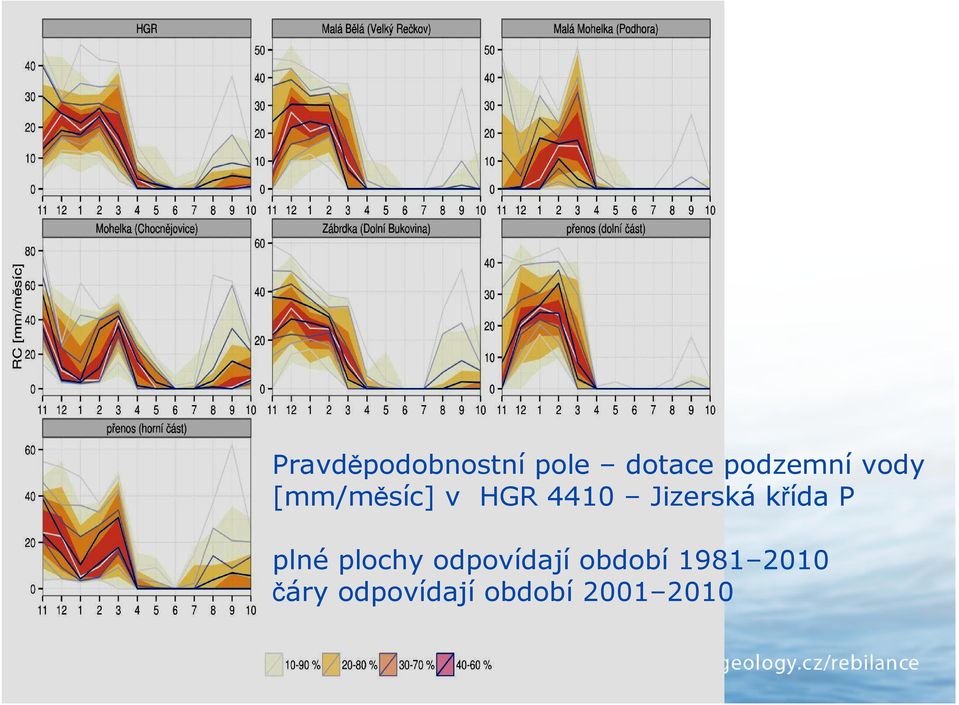

18 Pravděpodobnostní pole dotace podzemní vody [mm/měsíc] v HGR 4410 Jizerská křída P plné plochy odpovídají období čáry odpovídají období

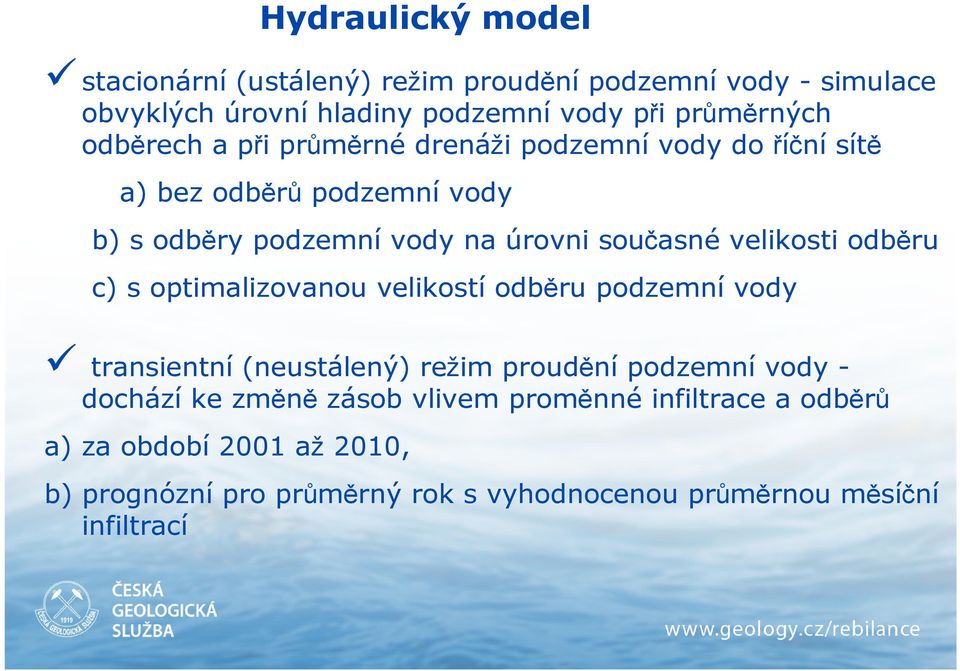

19 Hydraulický model stacionární (ustálený) režim proudění podzemní vody - simulace obvyklých úrovní hladiny podzemní vody při průměrných odběrech a při průměrné drenáži podzemní vody do říční sítě a) bez odběrů podzemní vody b) s odběry podzemní vody na úrovni současné velikosti odběru c) s optimalizovanou velikostí odběru podzemní vody transientní (neustálený) režim proudění podzemní vody - dochází ke změně zásob vlivem proměnné infiltrace a odběrů a) za období 2001 až 2010, b) prognózní pro průměrný rok s vyhodnocenou průměrnou měsíční infiltrací

20 Bilance modelových vrstev - neovlivněný režim proudění Jizerská křída infiltrace ze srážek drenáž do toků infiltrace drenáž ze srážek 1.vrstva vrstva do toků přítok z OP 2.vrstva vrstva (ze zázemí) vrstva vrstva hodnoty jsou uvedeny v l/s suma odběrů 0.0 proudění ovlivněné odběry podzemní vody infiltrace drenáž přítok z OP ze srážek do toků drenáž infiltrace do toků odběr ze srážek 1.vrstva vrstva vrstva vrstva vrstva vrstva 77.0 hodnoty jsou uvedeny v l/s suma odběrů 708.7

21 Pr vč. Vrutice asi z 2/3 z Pšovky a 1/3 stará voda Vcezování až po DV14 z Pšovky, či mělký oběh z důlu? 6,5 TU 4,5 TU měl vrut. 6,2 TU 4,1 TU cca 100l/s Převažuje drenáž vody infiltrované po 1950 do toku cca 80l/s -80l/s 3,6TU Pš5A 2,6TU S4 drénující linie V-Z s masivními prameny 5,1 TU 3,7TU DV14 suché a nepřetékáno od 2004 Proudění v TUR 2-4? tritiově vymřelé vody? 2,4TU pr 3,1TU S l/s 3,9 TU 300 l/s 2,2TU *342 Zavěšená Zvoděň? 0,9TU DV6 0,7TU S30 0TU VP Převažuje voda infiltrovaná před horizonty: 1,3 TU až 3,5 TU 5TU 0,6TU DV7 1,1TU S19 4,6TU 2,9TU 3,5TU Masivní zdroj vody infiltrované před 0,6TU pr ,9TU VP ovzorkovat na 3H!! Převažuje drenáž vody infiltrované po 1950 z L svahu 150 l/s 0TU pr tok 0TU pr pramen a čerp vrt vrt monitor

22 Přírodní zdroje podzemních vod v Oblasti 3 v q = l/s/km 2 za období ,5 8,0 4,4 5,0 2,3 5,3 2,1 1,0 0, ,7 2,2 4,7 3,8 0,7 2,0 2,2

23 ,0 8,0 7,0 6,0 5,0 4,0 3,0 2,0 1,0 0,0 Oblast 3 - roční normály PO podle VÚV a ČHMÚ a Syntézy HGR VÚV ČHMÚ Syntéza q l/s/km2

24 Zpracování podkladů pro hodnocení kvantitativního stavu útvarů podzemních vod pro účely plánů oblastí povodí ID Název hydrogeologického Plocha Qz původní rajonu rajonu [km 2 ] [l.s -1 ] 1110 Kvarter Orlice Kvarter Labe po Hradec 1121 Králové Kvarter Labe po Pardubice Qz nové [l.s -1 ] Kvarter Loučné a Chrudimky Kvarter Labe po Týnec Kvarter Labe po Kolín Kvarter Labe po Nymburk Kvarter Urbanické brány Kvarter Labe po Jizeru Kvarter Labe po Vltavu Kvarter Labe po Lovosice Bečevská brána Oderská brána Hornomoravský úval Vyškovská brána Dyjsko-svratecký úval Kuřimská kotlina Dolnomoravský úval

25 Aktuální stav prací na projektu

26

27 Závěr Podzemní vody jsou dynamickým, v čase proměnlivým fenoménem a proto má stanovení přírodních zdrojů podzemních vod a jejich disponibilního množství časově omezenou platnost a je nutné ho aktualizovat. Moderní způsob zpracování dílčích výstupů nastavených v projektu umožní i po skončení projektu průběžnou aktualizaci dat v budoucnu. Výsledkem projektu budou aktuální data z 1/3 území ČR. Ke konci roku 2015 proběhnou semináře o výsledcích projektu v jednotlivých regionech.
