1 LBE 129 Pračka Návod k instalaci a obsluze

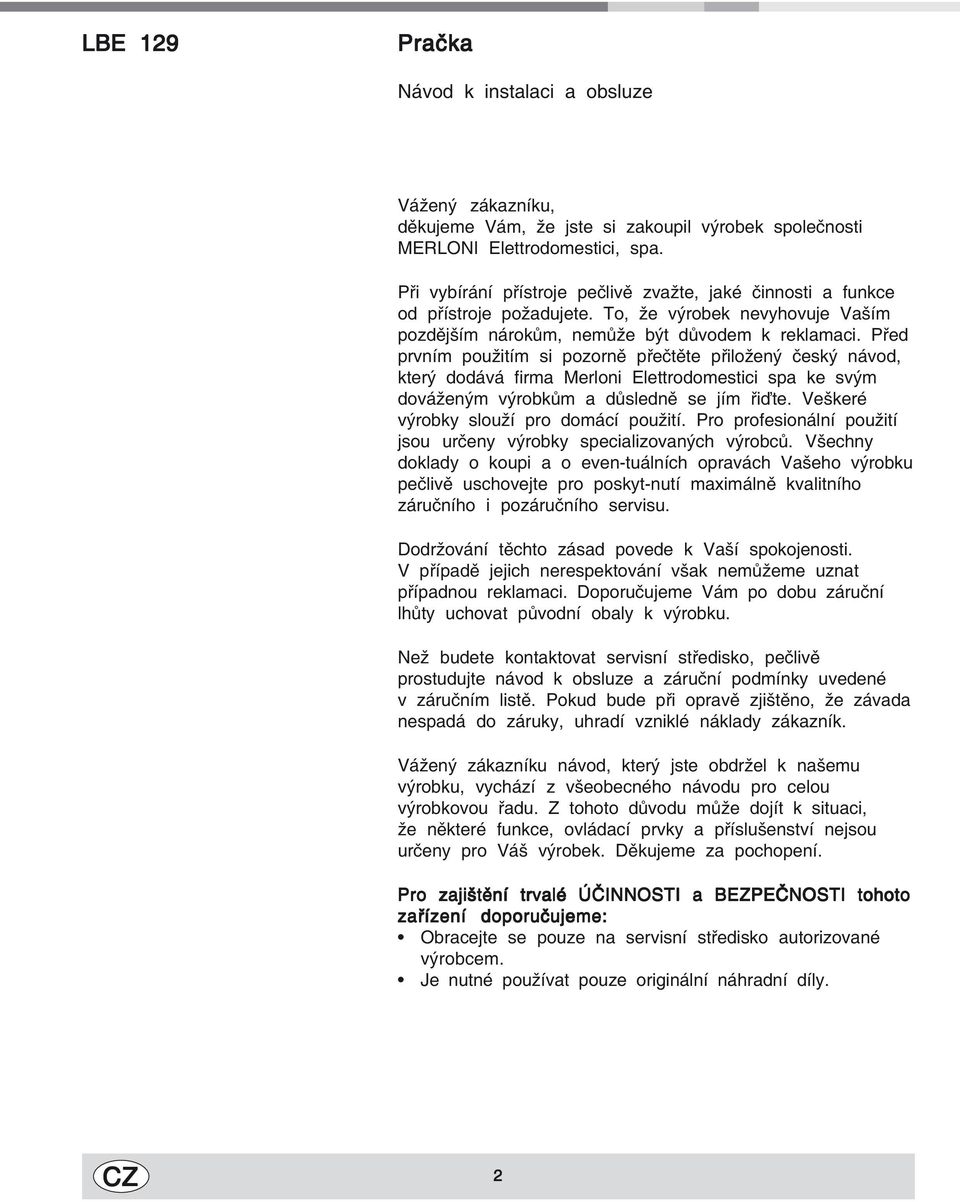

2 LBE 129 Pračka Návod k instalaci a obsluze Vážený zákazníku, děkujeme Vám, že jste si zakoupil výrobek společnosti MERLONI Elettrodomestici, spa. Při vybírání přístroje pečlivě zvažte, jaké činnosti a funkce od přístroje požadujete. To, že výrobek nevyhovuje Vaším pozdějším nárokům, nemůže být důvodem k reklamaci. Před prvním použitím si pozorně přečtěte přiložený český návod, který dodává firma Merloni Elettrodomestici spa ke svým dováženým výrobkům a důsledně se jím řiďte. Veškeré výrobky slouží pro domácí použití. Pro profesionální použití jsou určeny výrobky specializovaných výrobců. Všechny doklady o koupi a o even-tuálních opravách Vašeho výrobku pečlivě uschovejte pro poskyt-nutí maximálně kvalitního záručního i pozáručního servisu. Dodržování těchto zásad povede k Vaší spokojenosti. V případě jejich nerespektování však nemůžeme uznat případnou reklamaci. Doporučujeme Vám po dobu záruční lhůty uchovat původní obaly k výrobku. Než budete kontaktovat servisní středisko, pečlivě prostudujte návod k obsluze a záruční podmínky uvedené v záručním listě. Pokud bude při opravě zjištěno, že závada nespadá do záruky, uhradí vzniklé náklady zákazník. Vážený zákazníku návod, který jste obdržel k našemu výrobku, vychází z všeobecného návodu pro celou výrobkovou řadu. Z tohoto důvodu může dojít k situaci, že některé funkce, ovládací prvky a příslušenství nejsou určeny pro Váš výrobek. Děkujeme za pochopení. Pro zajištění trvalé ÚČINNOSTI a BEZPEČNOSTI tohoto zařízení doporučujeme: Obracejte se pouze na servisní středisko autorizované výrobcem. Je nutné používat pouze originální náhradní díly. 2

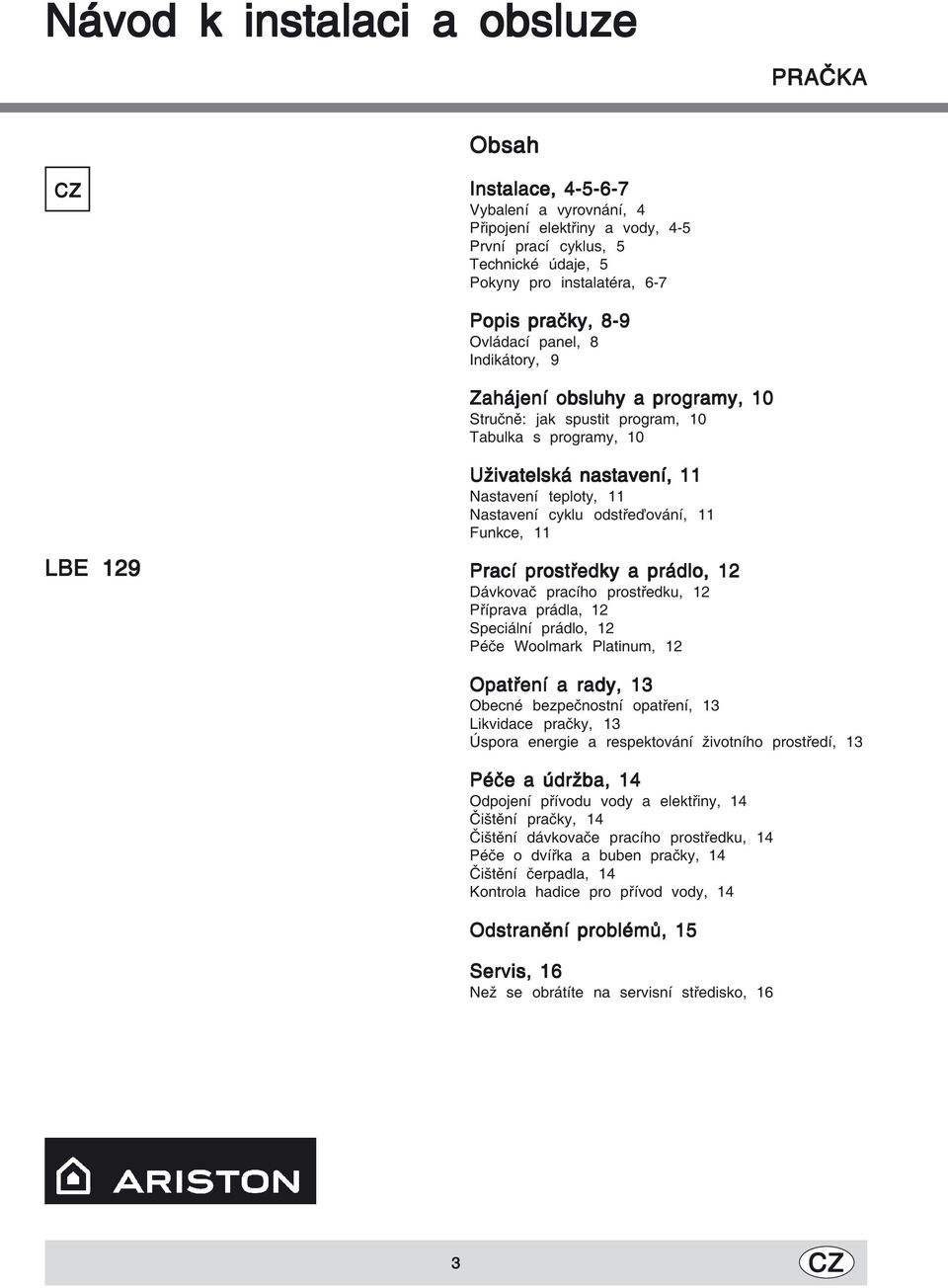

3 Návod k instalaci a obsluze PRAČKA Obsah Instalace, Vybalení a vyrovnání, 4 Připojení elektřiny a vody, 4-5 První prací cyklus, 5 Technické údaje, 5 Pokyny pro instalatéra, 6-7 Popis pračky, 8-9 Ovládací panel, 8 Indikátory, 9 Zahájení obsluhy a programy, 10 Stručně: jak spustit program, 10 Tabulka s programy, 10 LBE 129 Uživatelská nastavení, 11 Nastavení teploty, 11 Nastavení cyklu odstřeďování, 11 Funkce, 11 Prací prostředky a prádlo, 12 Dávkovač pracího prostředku, 12 Příprava prádla, 12 Speciální prádlo, 12 Péče Woolmark Platinum, 12 Opatření a rady, 13 Obecné bezpečnostní opatření, 13 Likvidace pračky, 13 Úspora energie a respektování životního prostředí, 13 Péče a údržba, 14 Odpojení přívodu vody a elektřiny, 14 Čištění pračky, 14 Čištění dávkovače pracího prostředku, 14 Péče o dvířka a buben pračky, 14 Čištění čerpadla, 14 Kontrola hadice pro přívod vody, 14 Odstranění problémů, 15 Servis, 16 Než se obrátíte na servisní středisko, 16 3

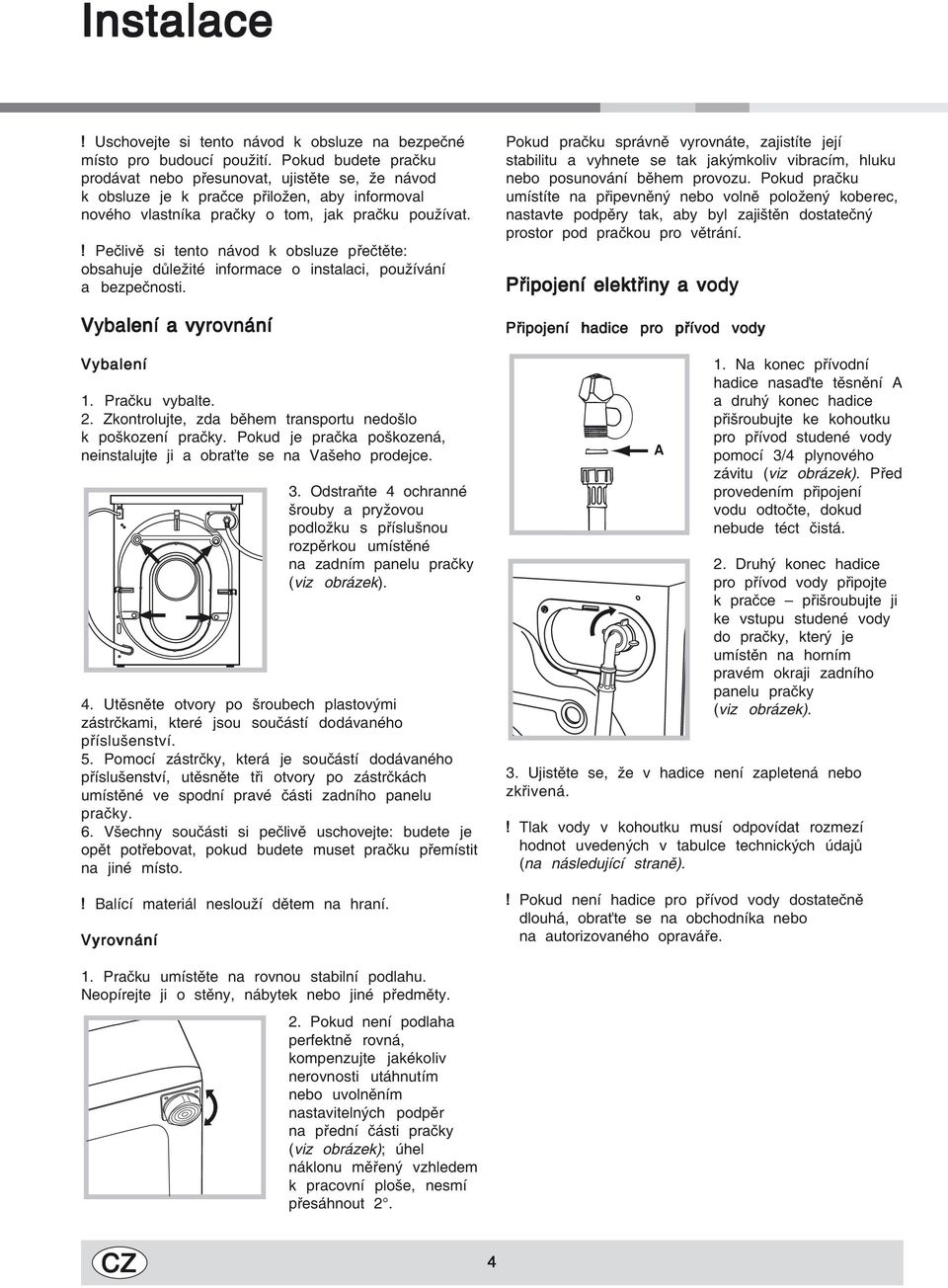

4 Instalace! Uschovejte si tento návod k obsluze na bezpečné místo pro budoucí použití. Pokud budete pračku prodávat nebo přesunovat, ujistěte se, že návod k obsluze je k pračce přiložen, aby informoval nového vlastníka pračky o tom, jak pračku používat.! Pečlivě si tento návod k obsluze přečtěte: obsahuje důležité informace o instalaci, používání a bezpečnosti. Vybalení a vyrovnání Vybalení 1. Pračku vybalte. 2. Zkontrolujte, zda během transportu nedošlo k poškození pračky. Pokud je pračka poškozená, neinstalujte ji a obraťte se na Vašeho prodejce. 3. Odstraňte 4 ochranné šrouby a pryžovou podložku s příslušnou rozpěrkou umístěné na zadním panelu pračky (viz obrázek). 4. Utěsněte otvory po šroubech plastovými zástrčkami, které jsou součástí dodávaného příslušenství. 5. Pomocí zástrčky, která je součástí dodávaného příslušenství, utěsněte tři otvory po zástrčkách umístěné ve spodní pravé části zadního panelu pračky. 6. Všechny součásti si pečlivě uschovejte: budete je opět potřebovat, pokud budete muset pračku přemístit na jiné místo.! Balící materiál neslouží dětem na hraní. Vyrovnání Pokud pračku správně vyrovnáte, zajistíte její stabilitu a vyhnete se tak jakýmkoliv vibracím, hluku nebo posunování během provozu. Pokud pračku umístíte na připevněný nebo volně položený koberec, nastavte podpěry tak, aby byl zajištěn dostatečný prostor pod pračkou pro větrání. Připojení elektřiny a vody Připojení hadice pro přívod vody A 1. Na konec přívodní hadice nasaďte těsnění A a druhý konec hadice přišroubujte ke kohoutku pro přívod studené vody pomocí 3/4 plynového závitu (viz obrázek). Před provedením připojení vodu odtočte, dokud nebude téct čistá. 2. Druhý konec hadice pro přívod vody připojte k pračce přišroubujte ji ke vstupu studené vody do pračky, který je umístěn na horním pravém okraji zadního panelu pračky (viz obrázek). 3. Ujistěte se, že v hadice není zapletená nebo zkřivená.! Tlak vody v kohoutku musí odpovídat rozmezí hodnot uvedených v tabulce technických údajů (na následující straně).! Pokud není hadice pro přívod vody dostatečně dlouhá, obraťte se na obchodníka nebo na autorizovaného opraváře. 1. Pračku umístěte na rovnou stabilní podlahu. Neopírejte ji o stěny, nábytek nebo jiné předměty. 2. Pokud není podlaha perfektně rovná, kompenzujte jakékoliv nerovnosti utáhnutím nebo uvolněním nastavitelných podpěr na přední části pračky (viz obrázek); úhel náklonu měřený vzhledem k pracovní ploše, nesmí přesáhnout 2. 4

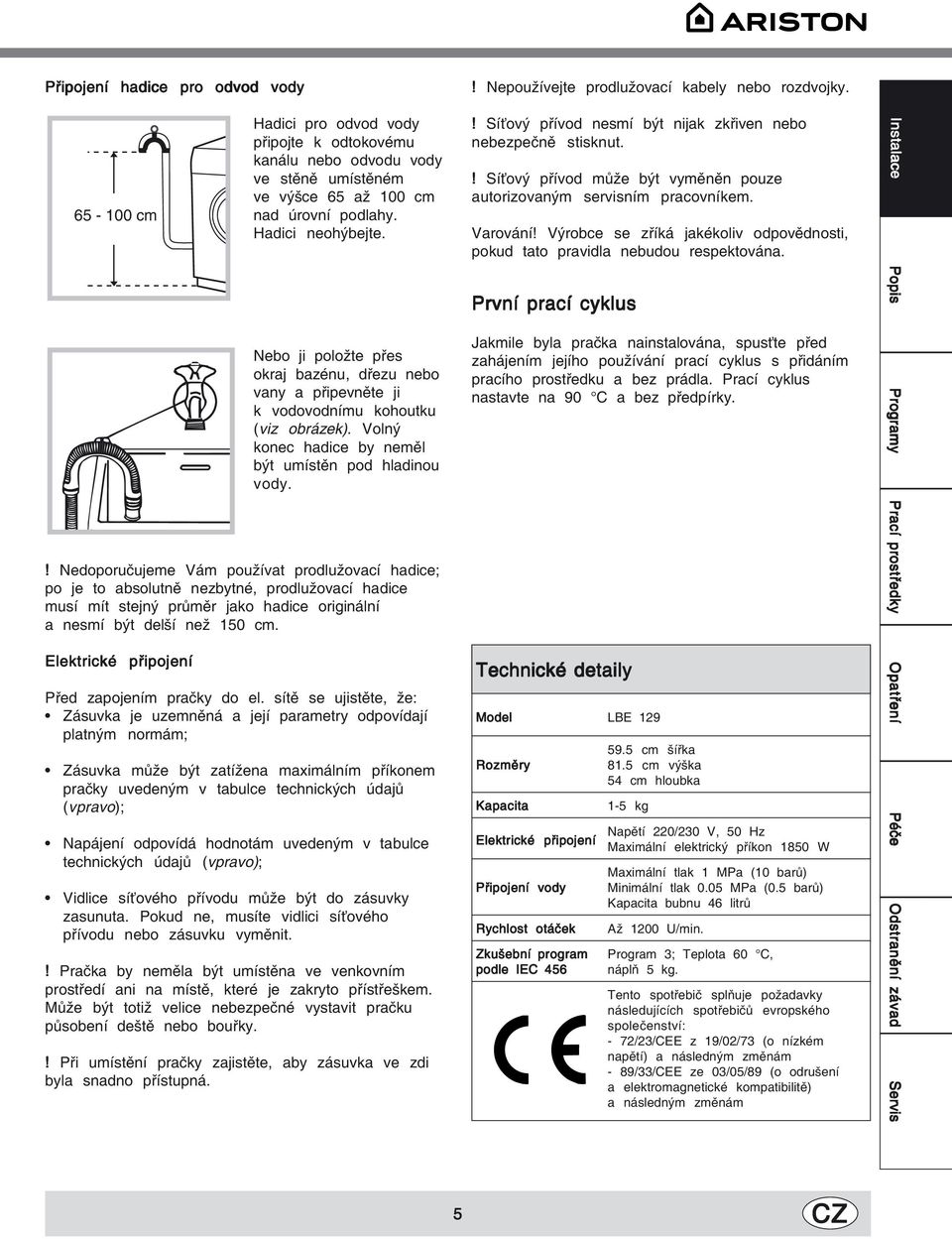

5 Připojení hadice pro odvod vody! Nepoužívejte prodlužovací kabely nebo rozdvojky cm Hadici pro odvod vody připojte k odtokovému kanálu nebo odvodu vody ve stěně umístěném ve výšce 65 až 100 cm nad úrovní podlahy. Hadici neohýbejte. Nebo ji položte přes okraj bazénu, dřezu nebo vany a připevněte ji k vodovodnímu kohoutku (viz obrázek). Volný konec hadice by neměl být umístěn pod hladinou vody.! Nedoporučujeme Vám používat prodlužovací hadice; po je to absolutně nezbytné, prodlužovací hadice musí mít stejný průměr jako hadice originální a nesmí být delší než 150 cm. Elektrické připojení Před zapojením pračky do el. sítě se ujistěte, že: Zásuvka je uzemněná a její parametry odpovídají platným normám; Zásuvka může být zatížena maximálním příkonem pračky uvedeným v tabulce technických údajů (vpravo); Napájení odpovídá hodnotám uvedeným v tabulce technických údajů (vpravo); Vidlice síťového přívodu může být do zásuvky zasunuta. Pokud ne, musíte vidlici síťového přívodu nebo zásuvku vyměnit.! Pračka by neměla být umístěna ve venkovním prostředí ani na místě, které je zakryto přístřeškem. Může být totiž velice nebezpečné vystavit pračku působení deště nebo bouřky.! Při umístění pračky zajistěte, aby zásuvka ve zdi byla snadno přístupná.! Síťový přívod nesmí být nijak zkřiven nebo nebezpečně stisknut.! Síťový přívod může být vyměněn pouze autorizovaným servisním pracovníkem. Varování! Výrobce se zříká jakékoliv odpovědnosti, pokud tato pravidla nebudou respektována. První prací cyklus Jakmile byla pračka nainstalována, spusťte před zahájením jejího používání prací cyklus s přidáním pracího prostředku a bez prádla. Prací cyklus nastavte na 90 C a bez předpírky. Technické detaily Model LBE 129 Rozměry Kapacita Elektrické připojení Připojení vody Rychlost otáček Zkušební program podle IEC cm šířka 81.5 cm výška 54 cm hloubka 1-5 kg Napětí 220/230 V, 50 Hz Maximální elektrický příkon 1850 W Maximální tlak 1 MPa (10 barů) Minimální tlak 0.05 MPa (0.5 barů) Kapacita bubnu 46 litrů Až 1200 U/min. Program 3; Teplota 60 C, náplň 5 kg. Tento spotřebič splňuje požadavky následujících spotřebičů evropského společenství: - 72/23/CEE z 19/02/73 (o nízkém napětí) a následným změnám - 89/33/CEE ze 03/05/89 (o odrušení a elektromagnetické kompatibilitě) a následným změnám Instalace Popis Programy Prací prostředky Opatření Péče Odstranění závad Servis 5

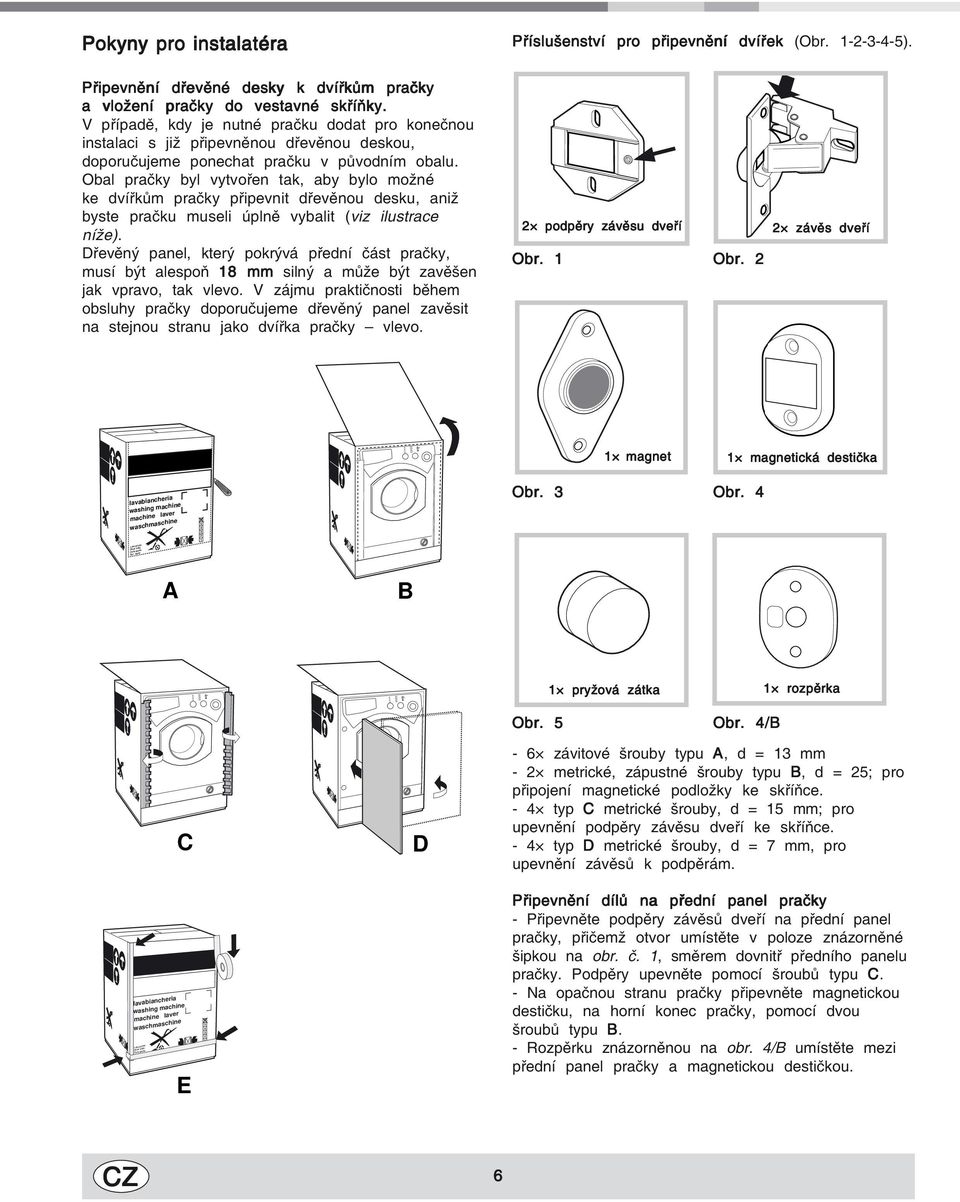

6 Pokyny pro instalatéra Připevnění dřevěné desky k dvířkům pračky a vložení pračky do vestavné skříňky. V případě, kdy je nutné pračku dodat pro konečnou instalaci s již připevněnou dřevěnou deskou, doporučujeme ponechat pračku v původním obalu. Obal pračky byl vytvořen tak, aby bylo možné ke dvířkům pračky připevnit dřevěnou desku, aniž byste pračku museli úplně vybalit (viz ilustrace níže). Dřevěný panel, který pokrývá přední část pračky, musí být alespoň 18 mm silný a může být zavěšen jak vpravo, tak vlevo. V zájmu praktičnosti během obsluhy pračky doporučujeme dřevěný panel zavěsit na stejnou stranu jako dvířka pračky vlevo. Příslušenství pro připevnění dvířek (Obr ). 2 podpěry závěsu dveří 2 závěs dveří Obr. 1 Obr. 2 1 magnet 1 magnetická destička lavabiancheria washing machine machine laver waschmaschine Lato porta Door side Cote porte Tur seite Obr. 3 Obr. 4 A B 1 pryžová zátka 1 rozpěrka C D Obr. 5 Obr. 4/B - 6 závitové šrouby typu A, d = 13 mm - 2 metrické, zápustné šrouby typu B, d = 25; pro připojení magnetické podložky ke skříňce. - 4 typ C metrické šrouby, d = 15 mm; pro upevnění podpěry závěsu dveří ke skříňce. - 4 typ D metrické šrouby, d = 7 mm, pro upevnění závěsů k podpěrám. lavabiancheria washing machine machine laver waschmaschine Lato porta Door side Cote porte Tur seite E Připevnění dílů na přední panel pračky - Připevněte podpěry závěsů dveří na přední panel pračky, přičemž otvor umístěte v poloze znázorněné šipkou na obr. č. 1, směrem dovnitř předního panelu pračky. Podpěry upevněte pomocí šroubů typu C. - Na opačnou stranu pračky připevněte magnetickou destičku, na horní konec pračky, pomocí dvou šroubů typu B. - Rozpěrku znázorněnou na obr. 4/B umístěte mezi přední panel pračky a magnetickou destičkou. 6

7 Použití šablony pro vrtání - Abyste správně určili polohu otvorů na levém okraji panelu, přiložte šablonu k hornímu levému okraji panelu, přičemž využijte čar na okrajích. - Abyste správně určili polohu otvorů na pravém okraji panelu, přiložte šablonu k hornímu pravému okraji panelu. - Pomocí frézky s vhodnou velikostí vydrážkujte otvory pro dva závěsy, korkovou zátku a magnet. Připevnění dílů na dřevěnou desku (dvířka). - Vložte závěsy do otvorů (pohyblivá část závěsu musí být umístěna směrem od dřevěné desky) a upevněte je pomocí čtyř šroubů typu A. - Do horního otvoru na opačné straně závěsů vložte magnet a upevněte jej pomocí dvou šroubů typu B. - Do spodního otvoru vložte pryžovou zátku. Desku nyní můžete připevnit k pračce. Připevnění dvířek k pračce. Hrot závěsu (označený šipkou na obr. 2) vložte do otvoru pro závěs a zatlačte na desku směrem k čelnímu panelu pračky. Upevněte oba závěsy pomocí šroubů typu D. Upevnění vodící lišty soklu. Pokud je pračka umístěna na konci řady standardních skříněk, připevněte jednu nebo obě vodící lišty pro vytvoření soklu (jak je zobrazeno na obr. č. 8). Seřiďte je na hloubku podle polohy soklu a je-li třeba, upevněte sokl k vodící liště (obr. 9). Takto sestavíte vodící lištu soklu (obr. 8): Upevněte úhelník P pomocí šroubu R, vložte vodící lištu Q do speciálního otvoru a jakmile je v požadované poloze, zaklesněte ji v této poloze pomocí úhelníku P a šroubu R. Zasunutí pračky do skříňky. - Zatlačte na pračku směrem do otvoru, přičemž ji zasunujte do skříňky (obr. 6). - Pomocí nastavitelných nožek nastavte požadovanou výšku pračky. - Abyste vyladili polohu dřevěné desky jak ve vertikálním, tak v horizontálním směru, použijte šrouby C a D (viz obr. 7). Důležité: uzavřete dolní část zařízení a tím se ujistěte, že sokl netlačí na podlahu min Obr. 6 Obr. 7 min C C D Obr. 8 Obr. 9 Dodávané příslušenství pro nastavení výšky. Uvnitř polystyrénového víka naleznete následující (obr. 10): 2 příčky (G), 1 lištu (M) V bubnu pračky naleznete následující: 4 dodatečné nožky (H) 4 šrouby (I) 4 šrouby (R) 4 matice (L) 2 vodící lišty soklu (Q) Obr. 10 Nastavení výšky zařízení. Otáčením 4 nožek můžete nastavit výšku pračky (od 815 mm do 835 mm). Pokud vyžadujete, aby byla pračka umístěna výše než je uvedeno, je třeba použít následujících příslušenství pro zvýšení pračky nad úroveň 870 mm: dvě příčky (G); 4 nožky (H); 4 šrouby (I); 4 matice (L); poté proveďte následující postup (obr. 11): odstraňte 4 původní nožky, vpředu na pračku položte příčku G a upevněte ji pomocí šroubů I (zašroubujte je na místo původních nožek), poté vložte nové nožky H. Stejný postup opakujte vzadu na pračce. Nyní nastavte nožky H tak, aby byla pračka ve výšce od 835 mm do 870 mm. Jakmile je pračka v požadované výšce, našroubujte na příčku G matice L. Chcete-li nastavit výšku pračky v rozmezí od 870 mm do 900 mm, je zapotřebí připevnit lištu M a nastavit nožky H na požadovanou výšku. Lištu nainstalujete následujícím postupem: uvolněte tři šrouby N umístěné vpředu na horním krytu pračky, vložte lištu M tak, jak je znázorněno na obr. 12 a poté šrouby N upevněte. G L H I M Obr. 11 Obr. 12 Instalace Popis Programy Prací prostředky Opatření Péče Odstranění závad Servis 7

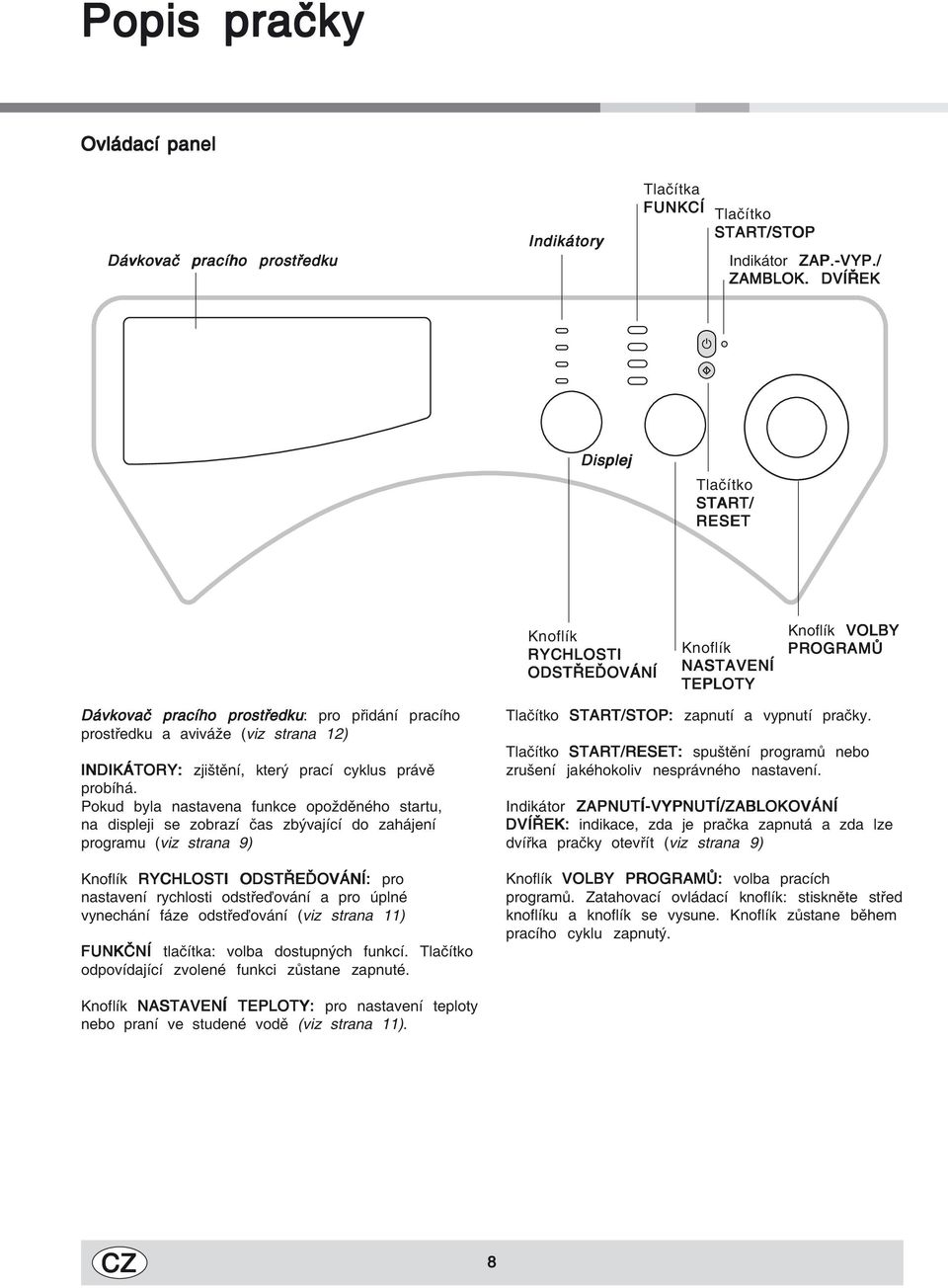

8 Popis pračky Ovládací panel Dávkovač pracího prostředku Indikátory Tlačítka FUNKCÍ Tlačítko START/STOP Indikátor ZAP.-VYP./ ZAMBLOK. DVÍŘEK Displej Tlačítko START/ RESET Knoflík RYCHLOSTI ODSTŘEĎOVÁNÍ M Knoflík NASTAVENÍ TEPLOTY Knoflík VOLBY PROGRAMŮ Dávkovač pracího prostředku: pro přidání pracího prostředku a aviváže (viz strana 12) INDIKÁTORY: zjištění, který prací cyklus právě probíhá. Pokud byla nastavena funkce opožděného startu, na displeji se zobrazí čas zbývající do zahájení programu (viz strana 9) Knoflík RYCHLOSTI ODSTŘEĎOVÁNÍ: pro nastavení rychlosti odstřeďování a pro úplné vynechání fáze odstřeďování (viz strana 11) FUNKČNÍ tlačítka: volba dostupných funkcí. Tlačítko odpovídající zvolené funkci zůstane zapnuté. Tlačítko START/STOP: zapnutí a vypnutí pračky. Tlačítko START/RESET: spuštění programů nebo zrušení jakéhokoliv nesprávného nastavení. Indikátor ZAPNUTÍ-VYPNUTÍ/ZABLOKOVÁNÍ DVÍŘEK: indikace, zda je pračka zapnutá a zda lze dvířka pračky otevřít (viz strana 9) Knoflík VOLBY PROGRAMŮ: volba pracích programů. Zatahovací ovládací knoflík: stiskněte střed knoflíku a knoflík se vysune. Knoflík zůstane během pracího cyklu zapnutý. Knoflík NASTAVENÍ TEPLOTY: pro nastavení teploty nebo praní ve studené vodě (viz strana 11). 8

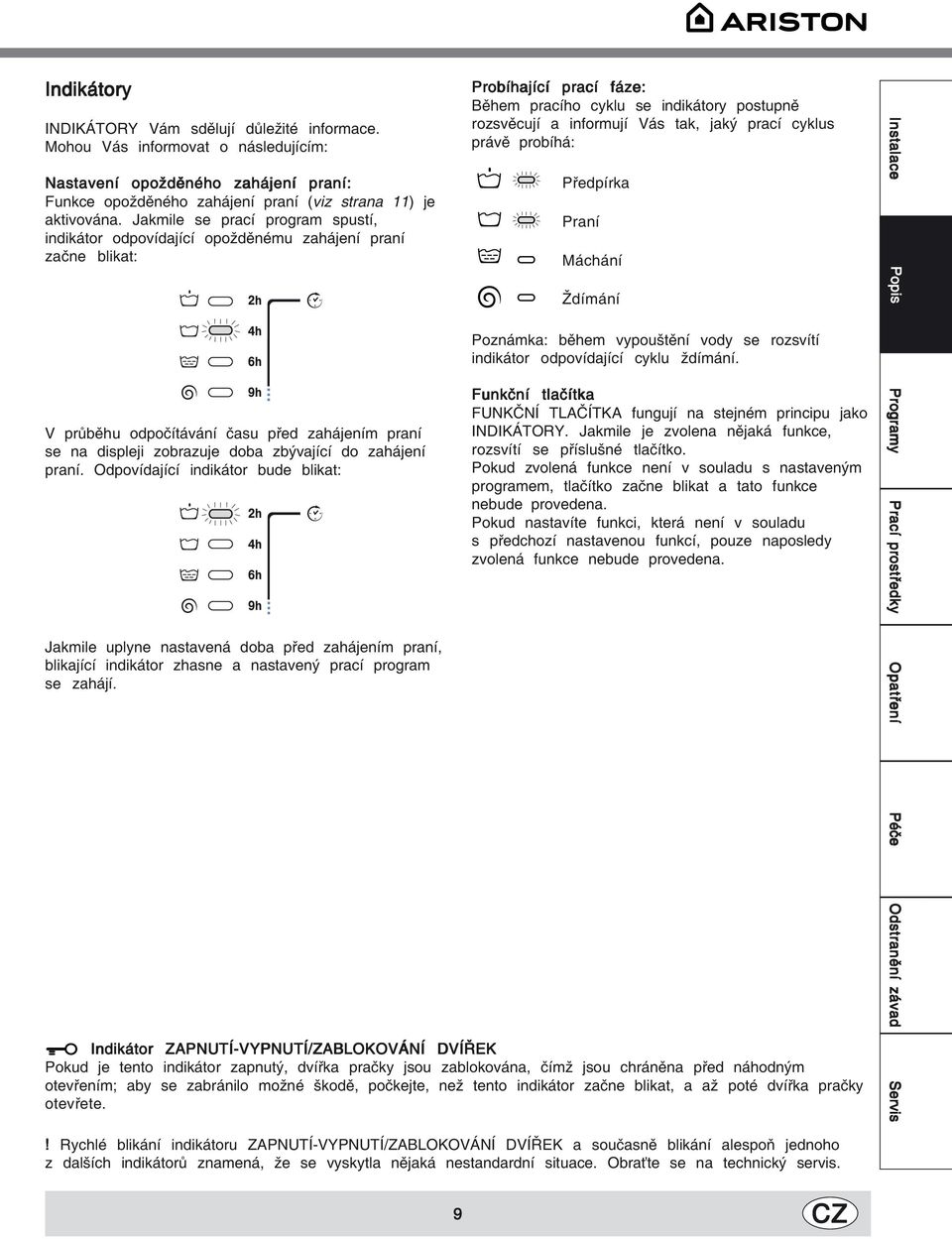

9 Indikátory INDIKÁTORY Vám sdělují důležité informace. Mohou Vás informovat o následujícím: Nastavení opožděného zahájení praní: Funkce opožděného zahájení praní (viz strana 11) je aktivována. Jakmile se prací program spustí, indikátor odpovídající opožděnému zahájení praní začne blikat: V průběhu odpočítávání času před zahájením praní se na displeji zobrazuje doba zbývající do zahájení praní. Odpovídající indikátor bude blikat: Jakmile uplyne nastavená doba před zahájením praní, blikající indikátor zhasne a nastavený prací program se zahájí. Probíhající prací fáze: Během pracího cyklu se indikátory postupně rozsvěcují a informují Vás tak, jaký prací cyklus právě probíhá: Předpírka Praní Máchání Ždímání Poznámka: během vypouštění vody se rozsvítí indikátor odpovídající cyklu ždímání. Funkční tlačítka FUNKČNÍ TLAČÍTKA fungují na stejném principu jako INDIKÁTORY. Jakmile je zvolena nějaká funkce, rozsvítí se příslušné tlačítko. Pokud zvolená funkce není v souladu s nastaveným programem, tlačítko začne blikat a tato funkce nebude provedena. Pokud nastavíte funkci, která není v souladu s předchozí nastavenou funkcí, pouze naposledy zvolená funkce nebude provedena. Indikátor ZAPNUTÍ-VYPNUTÍ/ZABLOKOVÁNÍ DVÍŘEK Pokud je tento indikátor zapnutý, dvířka pračky jsou zablokována, čímž jsou chráněna před náhodným otevřením; aby se zabránilo možné škodě, počkejte, než tento indikátor začne blikat, a až poté dvířka pračky otevřete. Instalace Popis Programy Prací prostředky Opatření Péče Odstranění závad Servis! Rychlé blikání indikátoru ZAPNUTÍ-VYPNUTÍ/ZABLOKOVÁNÍ DVÍŘEK a současně blikání alespoň jednoho z dalších indikátorů znamená, že se vyskytla nějaká nestandardní situace. Obraťte se na technický servis. 9

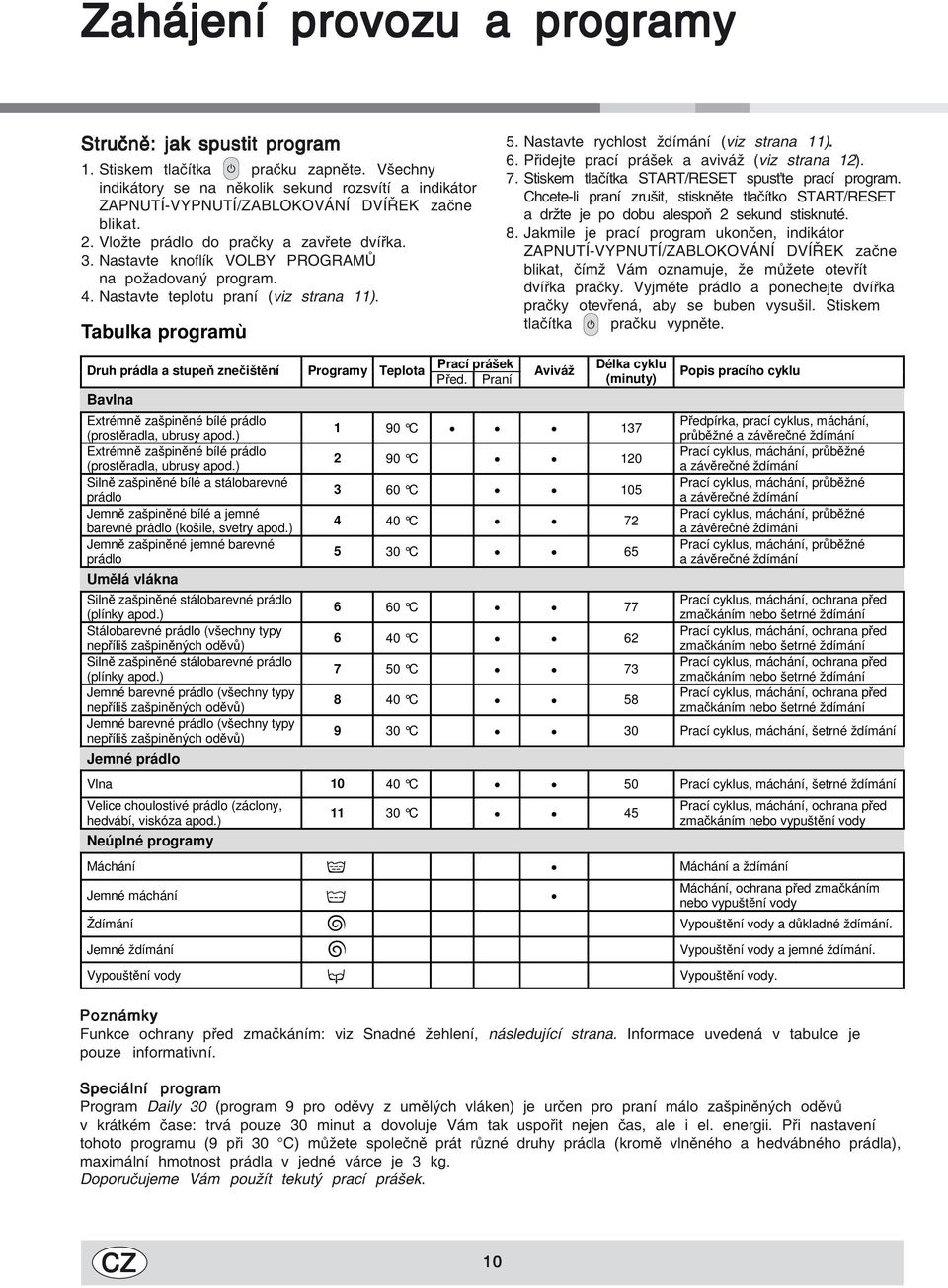

10 Zahájení provozu a programy Stručně: jak spustit program 1. Stiskem tlačítka pračku zapněte. Všechny indikátory se na několik sekund rozsvítí a indikátor ZAPNUTÍ-VYPNUTÍ/ZABLOKOVÁNÍ DVÍŘEK začne blikat. 2. Vložte prádlo do pračky a zavřete dvířka. 3. Nastavte knoflík VOLBY PROGRAMŮ na požadovaný program. 4. Nastavte teplotu praní (viz strana 11). Tabulka programù 5. Nastavte rychlost ždímání (viz strana 11). 6. Přidejte prací prášek a aviváž (viz strana 12). 7. Stiskem tlačítka START/RESET spusťte prací program. Chcete-li praní zrušit, stiskněte tlačítko START/RESET a držte je po dobu alespoň 2 sekund stisknuté. 8. Jakmile je prací program ukončen, indikátor ZAPNUTÍ-VYPNUTÍ/ZABLOKOVÁNÍ DVÍŘEK začne blikat, čímž Vám oznamuje, že můžete otevřít dvířka pračky. Vyjměte prádlo a ponechejte dvířka pračky otevřená, aby se buben vysušil. Stiskem tlačítka pračku vypněte. Druh prádla a stupeň znečištění Bavlna Extrémně zašpiněné bílé prádlo (prostěradla, ubrusy apod.) Extrémně zašpiněné bílé prádlo (prostěradla, ubrusy apod.) Silně zašpiněné bílé a stálobarevné prádlo Jemně zašpiněné bílé a jemné barevné prádlo (košile, svetry apod.) Jemně zašpiněné jemné barevné prádlo Umělá vlákna Silně zašpiněné stálobarevné prádlo (plínky apod.) Stálobarevné prádlo (všechny typy nepříliš zašpiněných oděvů) Silně zašpiněné stálobarevné prádlo (plínky apod.) Jemné barevné prádlo (všechny typy nepříliš zašpiněných oděvů) Jemné barevné prádlo (všechny typy nepříliš zašpiněných oděvů) Jemné prádlo Programy Teplota Prací prášek Před. Praní Aviváž Délka cyklu (minuty) 1 90 C C C C C C C C C 58 Popis pracího cyklu Předpírka, prací cyklus, máchání, průběžné a závěrečné ždímání Prací cyklus, máchání, průběžné a závěrečné ždímání Prací cyklus, máchání, průběžné a závěrečné ždímání Prací cyklus, máchání, průběžné a závěrečné ždímání Prací cyklus, máchání, průběžné a závěrečné ždímání Prací cyklus, máchání, ochrana před zmačkáním nebo šetrné ždímání Prací cyklus, máchání, ochrana před zmačkáním nebo šetrné ždímání Prací cyklus, máchání, ochrana před zmačkáním nebo šetrné ždímání Prací cyklus, máchání, ochrana před zmačkáním nebo šetrné ždímání 9 30 C 30 Prací cyklus, máchání, šetrné ždímání Vlna C 50 Prací cyklus, máchání, šetrné ždímání Velice choulostivé prádlo (záclony, hedvábí, viskóza apod.) Neúplné programy C 45 Prací cyklus, máchání, ochrana před zmačkáním nebo vypuštění vody Máchání Máchání a ždímání Jemné máchání Ždímání Máchání, ochrana před zmačkáním nebo vypuštění vody Vypouštění vody a důkladné ždímání. Jemné ždímání Vypouštění vody Vypouštění vody a jemné ždímání. Vypouštění vody. Poznámky Funkce ochrany před zmačkáním: viz Snadné žehlení, následující strana. Informace uvedená v tabulce je pouze informativní. Speciální program Program Daily 30 (program 9 pro oděvy z umělých vláken) je určen pro praní málo zašpiněných oděvů v krátkém čase: trvá pouze 30 minut a dovoluje Vám tak uspořit nejen čas, ale i el. energii. Při nastavení tohoto programu (9 při 30 C) můžete společně prát různé druhy prádla (kromě vlněného a hedvábného prádla), maximální hmotnost prádla v jedné várce je 3 kg. Doporučujeme Vám použít tekutý prací prášek. 10

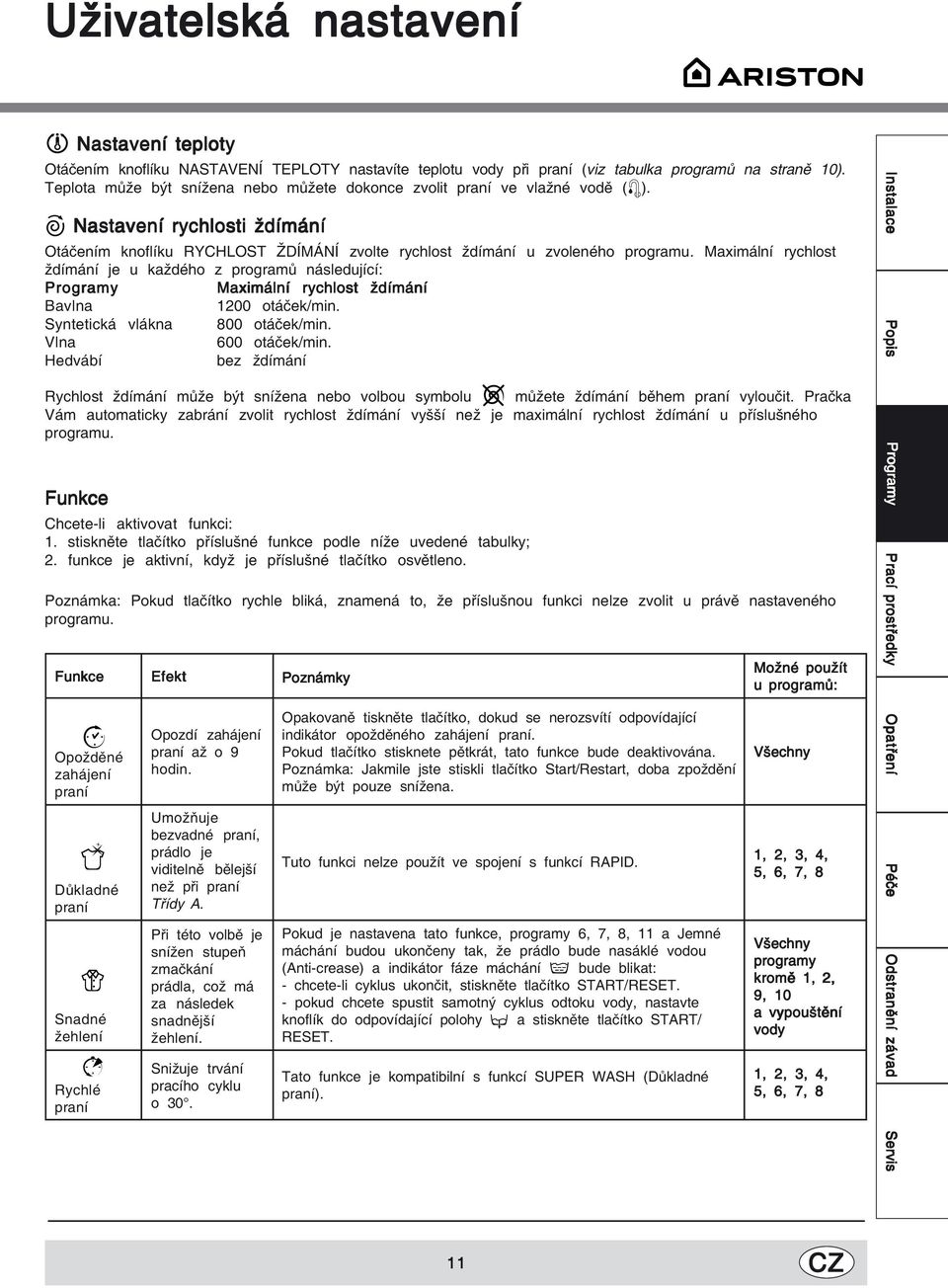

11 Uživatelská nastavení Nastavení teploty Otáčením knoflíku NASTAVENÍ TEPLOTY nastavíte teplotu vody při praní (viz tabulka programů na straně 10). Teplota může být snížena nebo můžete dokonce zvolit praní ve vlažné vodě ( ). Nastavení rychlosti ždímání Otáčením knoflíku RYCHLOST ŽDÍMÁNÍ zvolte rychlost ždímání u zvoleného programu. Maximální rychlost ždímání je u každého z programů následující: Programy Maximální rychlost ždímání Bavlna 1200 otáček/min. Syntetická vlákna 800 otáček/min. Vlna 600 otáček/min. Hedvábí bez ždímání Rychlost ždímání může být snížena nebo volbou symbolu můžete ždímání během praní vyloučit. Pračka Vám automaticky zabrání zvolit rychlost ždímání vyšší než je maximální rychlost ždímání u příslušného programu. Funkce Chcete-li aktivovat funkci: 1. stiskněte tlačítko příslušné funkce podle níže uvedené tabulky; 2. funkce je aktivní, když je příslušné tlačítko osvětleno. Poznámka: Pokud tlačítko rychle bliká, znamená to, že příslušnou funkci nelze zvolit u právě nastaveného programu. Funkce Opožděné zahájení praní Důkladné praní Snadné žehlení Rychlé praní Efekt Opozdí zahájení praní až o 9 hodin. Umožňuje bezvadné praní, prádlo je viditelně bělejší než při praní Třídy A. Při této volbě je snížen stupeň zmačkání prádla, což má za následek snadnější žehlení. Snižuje trvání pracího cyklu o 30. Poznámky Opakovaně tiskněte tlačítko, dokud se nerozsvítí odpovídající indikátor opožděného zahájení praní. Pokud tlačítko stisknete pětkrát, tato funkce bude deaktivována. Poznámka: Jakmile jste stiskli tlačítko Start/Restart, doba zpoždění může být pouze snížena. Tuto funkci nelze použít ve spojení s funkcí RAPID. Pokud je nastavena tato funkce, programy 6, 7, 8, 11 a Jemné máchání budou ukončeny tak, že prádlo bude nasáklé vodou (Anti-crease) a indikátor fáze máchání bude blikat: - chcete-li cyklus ukončit, stiskněte tlačítko START/RESET. - pokud chcete spustit samotný cyklus odtoku vody, nastavte knoflík do odpovídající polohy a stiskněte tlačítko START/ RESET. Tato funkce je kompatibilní s funkcí SUPER WASH (Důkladné praní). Možné použít u programů: Všechny 1, 2, 3, 4, 5, 6, 7, 8 Všechny programy kromě 1, 2, 9, 10 a vypouštění vody 1, 2, 3, 4, 5, 6, 7, 8 Instalace Popis Programy Prací prostředky Opatření Péče Odstranění závad Servis 11

12 MAX Prací prostředky a prádlo Dávkovač pracího prostředku Dobré výsledky praní také závisí na správném dávkování pracího prostředku: pokud do praní přidáte příliš velké množství pracího prostředku, praní nebude účinnější. Naopak se může prací prostředek hromadit uvnitř pračky a také dochází k většímu znečištění životního prostředí Otevřete dávkovač pracího prostředku a vlijte do něj aviváž a nasypte prací prostředek následujícím způsobem: oddíl 1: prací prostředek pro předpírku (prášek) oddíl 2: prací prostředek pro vlastní praní (prášek nebo tekutý prací prostředek) Tekutý prací prostředek by měl být do oddílu přidán krátce před zahájením mycího cyklu. oddíl 3: další prostředky (aviváž atd.) Aviváž by neměla přesáhnout mřížku.! Nepoužívejte prostředek na ruční praní, protože by mohl vytvářet příliš mnoho pěny. Příprava prádla Prádlo rozdělte podle: - Typu vlákna/symbolu na štítku. - Barvy: oddělte barevné prádlo od bílého. Vyprázdněte všechny kapsy a zkontrolujte, zda knoflíky pevně drží. Nepřekračujte limity pro hmotnost jedné várky prádla uvedené níže: Odolné prádlo: max 5 kg Syntetické oděvy: max 2.5 kg Choulostivé prádlo: max 2 kg Vlna: max 1 kg Speciální prádlo Záclony: záclony složte a vložte je do povlaku na polštář nebo do síťového pytle. Perte je odděleně. Nepřekračujte polovinu jedné várky prádla. Použijte program 11, který automaticky neobsahuje cyklus ždímání. Prošívané kabáty a větrovky: pokud jsou naplněny husím nebo kachním peřím, můžete je prát v pračce. Oděvy otočte naruby a vložte do pračky max. 2-3 kg. Zopakujte cyklus máchání jednou nebo dvakrát a poté použijte cyklus jemného ždímání. Sportovní boty: odstraňte všechno bláto. Můžete je prát společně s džínami a jinými odolnými oděvy, ale ne s bílým prádlem. Vlna: abyste docílili co nejlepších výsledků, použijte speciální prací prostředek. Dbejte na to, abyste nepřekročili max. doporučenou hmotnost jedné várky, což je 1 kg. Péče Woolmark Platinum Tak jemné jako praní v ruce. Ariston vytváří nový standard vyššího výkonu, který je schválen společností Woolmark v podobě prestižního označení Woolmark Platinum Care. Hledejte na pračce logo Woolmark Platinum Care, které Vám zajišťuje, že pračka bezpečně a účinně vypere vlněné oděvy určené pouze k ručnímu praní (hand wash) (M.00221): Pro všechny oděvy označené k ručnímu praní nastavte program 10 a použijte odpovídající prací prostředek. Kolik jednotlivé kusy prádla váží? 1 prostěradlo g 1 povlak na polštář g 1 ubrus g 1 župan g 1 ručník g 12

13 Opatření a rady! Pračka byla zkonstruována a vyrobena v souladu s platnými mezinárodními bezpečnostními předpisy. Následující informace slouží pro Vaši bezpečnost a proto by jim měla být věnována patřičná pozornost. Obecné bezpečnostní opatření Toto zařízení bylo zkonstruováno pro neprofesionální, domácí používání a jeho funkce nesmí být měněny. Tato pračka by měla být obsluhována pouze dospělými osobami a v souladu s pokyny uvedenými v tomto návodu k obsluze. Nikdy se pračky nedotýkejte, pokud jste naboso nebo pokud máte vlhké nebo mokré ruce nebo nohy. Netahejte za kabel síťového přívodu, chcete-li vytáhnout vidlici síťového přívodu ze zásuvky. Uchopte samotnou vidlici a vytáhněte ji. Neotevírejte dávkovač pracího prostředku, pokud je pračka v provozu. Nenamáčejte ruce do odtékající vody, protože může být velmi horká. Nikdy netahejte za dvířka pračky silou: mohlo by dojít k poškození mechanismu zablokování dvířek, který byl vytvořen proto, aby nedošlo k jejich náhodnému otevření. Pokud pračka nesprávně pracuje, za žádných okolností se nedotýkejte vnitřních částí pračky ve snaze pračku opravit. V žádném případě nedovolte dětem, aby se pohybovaly v bezprostřední blízkosti pračky během doby, kdy je v provozu. Během pracího cyklu jsou obvykle dvířka pračky zahřátá na vysokou teplotu. Pokud musí být pračka přemístěna jinam, přesunujte ji s pomocí dvou nebo tří osob s nejvyšší pečlivostí. Nepokoušejte se ji přesunovat sami, protože je velice těžká. Než vložíte prádlo do pračky ujistěte se, že je buben prázdný. Likvidace pračky Likvidace obalového materiálu: dodržujte místní předpisy, aby mohl být materiál recyklován. Likvidace starého zařízení: než pračku vyhodíte, odřízněte síťový přívod a odstraňte její dvířka. Úspora energie a respektování životního prostředí Technologie chránící životnímu prostředí Pokud dvířky pračky vidíte, že k praní je použito velice malé množství vody, je to díky nejnovější Ariston technologii. Vaše pračka potřebuje méně než poloviční množství vody, aby dosáhla vynikajících pracích účinků: to je cíl, kterým bylo dosaženo respektování životního prostředí. Úspora pracího prášku, vody, energie a času Do pračky by měla být vždy dávána plná várka prádla. Jedině tak nebude docházet k plýtvání zdrojů. Vyprání jedné plné várky prádla namísto dvou polovičních Vám umožní uspořit až 50 % energie. Cyklus předpírky je nutné použít pouze tehdy, pokud je prádlo extrémně znečištěné. Pokud toto pravidlo budete dodržovat, ušetříte prací prášek, čas, vodu a 5-15 % energie. Pokud skvrny před zahájením praní ošetříte odstraňovačem skvrn nebo prádlo namočíte do vody, nebudete muset prát při vysoké teplotě. Prací program při nastavení 60 C namísto 90 C nebo program při 40 C namísto 60 C ušetří až 50 % energie. Používejte správné množství pracího prostředku v závislosti na tvrdosti vody, stupni znečištění prádla a množství prádla v jedné várce. Ušetříte tak nejen peníze, ale i životní prostředí: aby se prací prášky biologicky nerozkládaly, obsahují přísady, které mění přirozenou rovnováhu životního prostředí. Také se snažte používat co nejméně aviváž. Pokud budete pračku používat od večera do rána, pomůžete snížit zatížení el. systému během špičky. Funkce opožděného zahájení praní (viz strana 11) Vám pomůže odpovídajícím způsobem přizpůsobit čas praní. Pokud má být prádlo vysušeno v sušičce, zvolte vysokou rychlost ždímání. Prádlo tak bude obsahovat málo vody a Vy ušetříte čas a energii při sušení. Instalace Popis Programy Prací prostředky Opatření Péče Odstranění závad Servis 13

14 Péče a údržba Odpojení přívodu vody a elektřiny Po každém praní uzavřete kohout pro přívod vody. Tím omezíte opotřebení vodního systému pračky a také zabráníte případnému vytečení vody. Během čištění a během provádění jakékoliv údržby pračku odpojte od zdroje el. energie. Čištění pračky Vnější a pryžové části pračky mohou být čištěny měkkým hadříkem namočeným ve vlažné vodě s přídavkem mycího prostředku. Nepoužívejte rozpouštědla nebo abrazivní prostředky. Čištění dávkovače pracího prostředku 1 Nadzdvihněte dávkovač pracího prostředku a vysuňte jej (viz obrázek). Umyjte jej pod tekoucí vodou; tuto činnost byste měli pravidelně opakovat. 2 Péče o dvířka a buben pračky Dvířka pračky nechávejte vždy otevřená, aby nedocházelo k vytváření nepříjemného zápachu. Čištění čerpadla Pračka je vybavena samočistícím čerpadlem, který nevyžaduje provádění žádné údržby. Kontrola hadice pro přívod vody Kontrolujte hadici pro přívod vody alespoň jednou ročně. Pokud je jakkoliv poškozená, ihned ji vyměňte: během praní je tlak vody vysoký a porušená hadice by mohla snadno prasknout.! Nikdy nepoužívejte hadici, která není nová. 14

15 Odstranění problémů Vaše pračka může přestat fungovat. Než se obrátíte na servisní středisko (viz strana 28) ujistěte se, že problém nelze snadno vyřešit. Projděte si následující seznam. Problém Možná příčina/řešení Pračka nezahájila praní. Zařízení není zapojeno do el. sítě nebo je zapojeno nedostatečně, takže je přívod el. energie nemožný. Došlo k výpadku napájení. Prací program nebyl zahájen. Dvířka pračky nejsou správně dovřená. Tlačítko nebylo stisknuto. Tlačítko START/RESET nebylo stisknuto. Přívod vody není zapnut. Bylo nastaveno opožděné zahájení praní (pomocí časovače, viz strana 11). Do pračky není přiváděna voda. Hadice pro přívod vody není připojena k vodovodnímu kohoutku. Hadice je zlomená. Vodovodní kohoutek není otevřen. Odstávka vody. Nedostatečný tlak vody. Nebylo stisknuto tlačítko START/RESET. Pračka nepřetržitě napouští Hadice pro odvod vody není připevněna ve výšce 65 až 100 cm a vypouští vodu. od podlahy (viz strana 5). Volný konec hadice je pod hladinou odtékající vody (viz strana 5). Systém odvodu vody není vybaven odvzdušňovacím potrubím. Pokud i po těchto kontrolách problém trvá, vypněte přívod vody ve vodovodním kohoutku, pračku vypněte a obraťte se na servisní středisko. Pokud se Váš byt nachází v horních patrech budovy, může zde být problém s odvodem vody způsobující to, že pračka neustále napouští a vypouští vodu. Abyste tuto nepříjemnost odstranili, lze v obchodě zakoupit speciální ventily proti zablokování odvodu vody. Pračka neždímá nebo neodpouští vodu. Zvolený program neobsahuje fázi odpouštění vody: některé programy vyžadují ruční aktivaci odpouštění vody (viz strana 10). Je aktivována funkce snadného žehlení: chcete-li program dokončit, stiskněte tlačítko START/RESET (viz strana 11). Hadice pro odvod vody je zkřivená (viz strana 5). Odpadní kanál je zablokovaný. Během ždímání pračka silně vibruje. Během instalace nebyl buben správně odblokován (viz strana 4). Pračka není vyvážená (viz strana 4). Pračka je vtěsnaná mezi nábytek a stěnu (viz strana 4). Pračka teče. Hadice pro přívod vody není správně našroubovaná na vodovodní kohoutek (viz strana 4). Dávkovač pracího prostředku je zablokován (je nutné jeho vyčištění (viz strana 14). Hadice pro odvod vody není řádně zabezpečena (viz strana 5). Indikátor ZAPNUTÍ-VYPNUTÍ/ Kontaktujte servisní středisko, protože se došlo k nějaké ZABLOKÁNÍ DVÍŘEK PRAČKY nestandardní situaci. rychle bliká současně alespoň s jedním dalším indikátorem. Příliš pěny. Prací prostředek není určen pro praní v pračce (měl by mít označení pro pračky nebo pro ruční praní a praní v pračce apod.). Použili jste příliš velké množství pracího prášku. Instalace Popis Programy Prací prostředky Opatření Péče Odstranění závad Servis 15

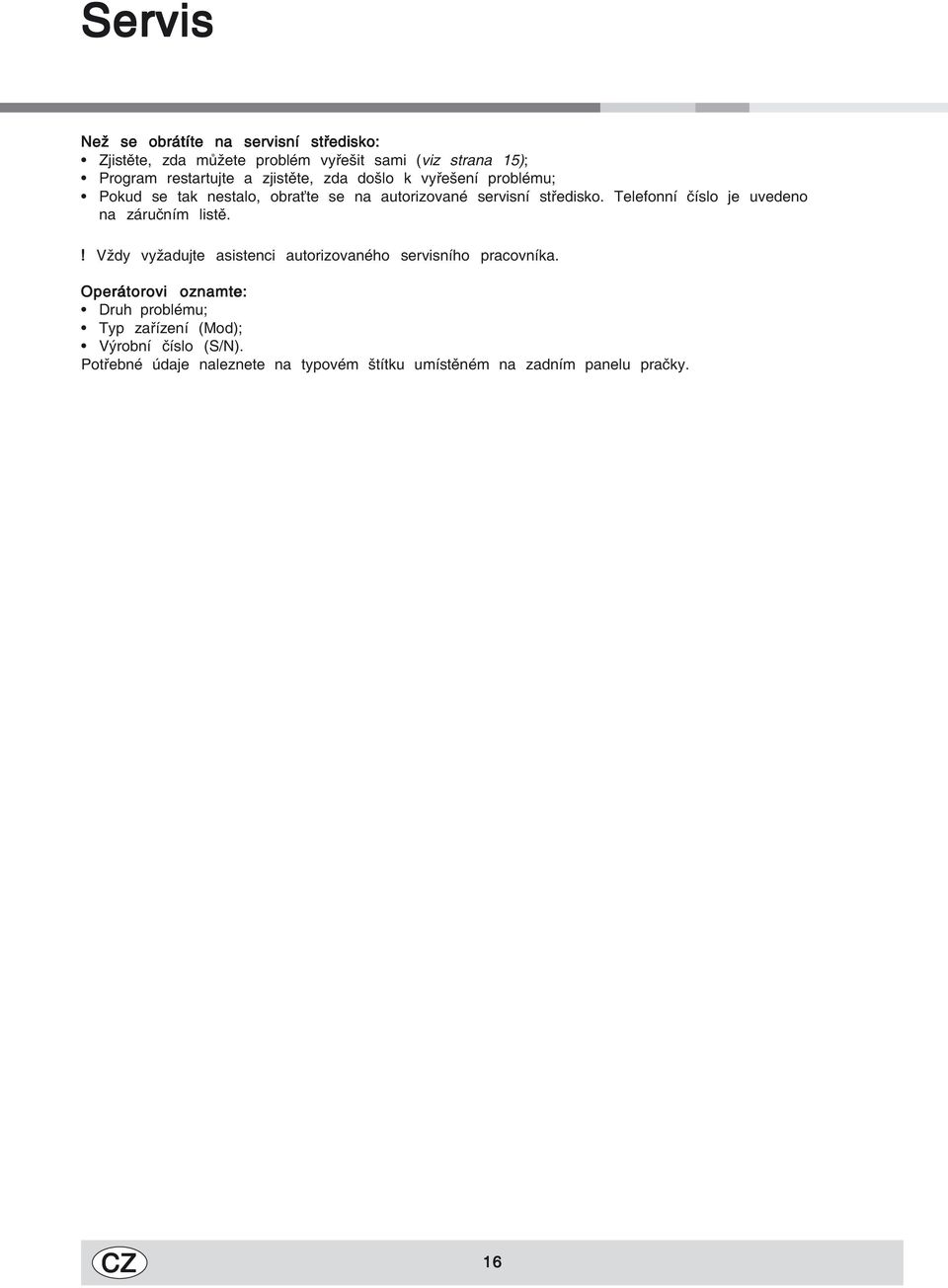

16 Servis Než se obrátíte na servisní středisko: Zjistěte, zda můžete problém vyřešit sami (viz strana 15); Program restartujte a zjistěte, zda došlo k vyřešení problému; Pokud se tak nestalo, obraťte se na autorizované servisní středisko. Telefonní číslo je uvedeno na záručním listě.! Vždy vyžadujte asistenci autorizovaného servisního pracovníka. Operátorovi oznamte: Druh problému; Typ zařízení (Mod); Výrobní číslo (S/N). Potřebné údaje naleznete na typovém štítku umístěném na zadním panelu pračky. 16

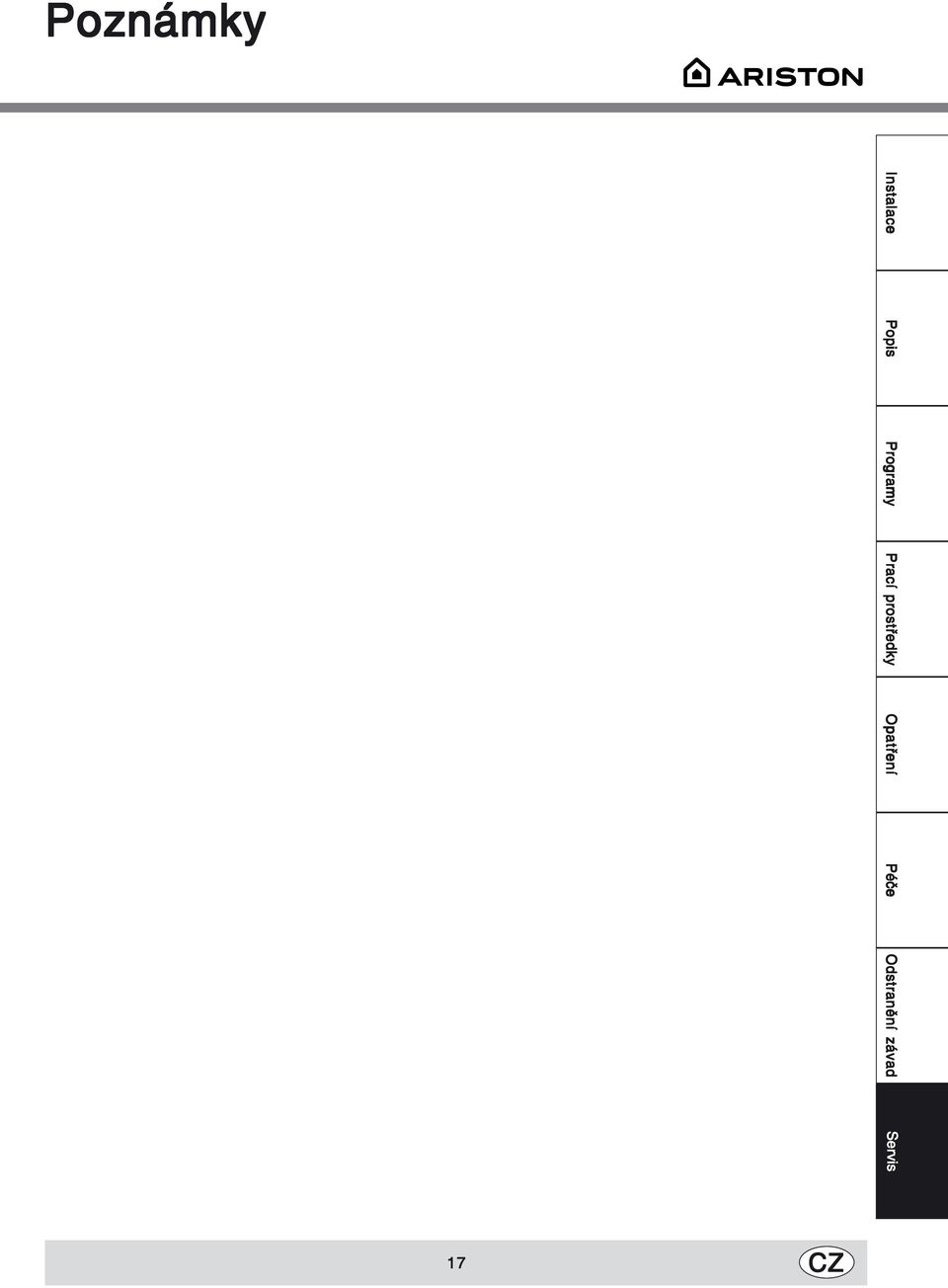

17 Poznámky Instalace Popis Programy Prací prostředky Opatření Péče Odstranění závad Servis 17

18 Poznámky 18

19 Poznámky Instalace Popis Programy Prací prostředky Opatření Péče Odstranění závad Servis 19

20 Seznam servisních středisek je uveden na internetových stránkách: Servisní modrá linka: Merloni Elettrodomestici s.r.o. U nákladového nádraží 2, Praha 3, Česká republika Merloni Elettrodomestici spa Via Aristide Merloni, Fabriano - tel. (0732) Italy 11/ GB
