1 VÝUKOVÝ MATERIÁL Identifikační údaje školy Číslo projektu Název projektu Číslo a název šablony Autor Tematická oblast Číslo a název materiálu Anotace Vyšší odborná škola a Střední škola, Varnsdorf, příspěvková organizace Bratislavská 2166, Varnsdorf, IČO: tel CZ.1.07/1.5.00/ Pro vzdělanější Šluknovsko 32 Inovace a zkvalitnění výuky prostřednictvím ICT 0305 Ing. Pavel Hroza Sekvenční logické obvody VY_32_INOVACE_0305_318 Procesory X86 Vytvořeno Určeno pro 3. ročník učebního oboru Elektrikář Přílohy bez příloh

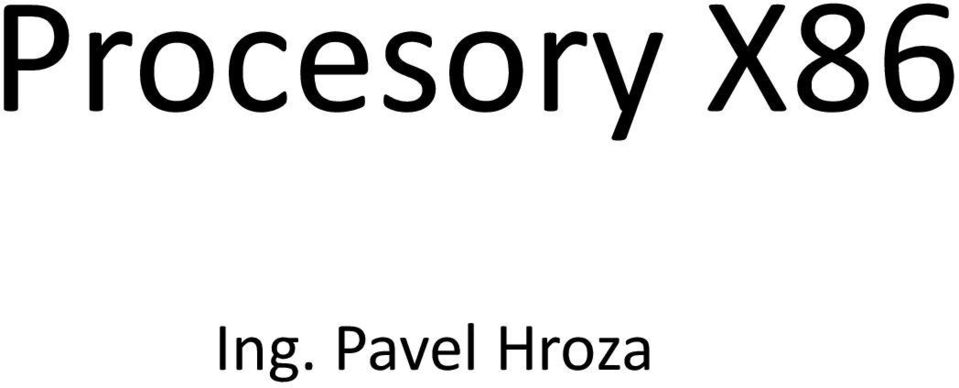

2 Procesory X86 Ing. Pavel Hroza

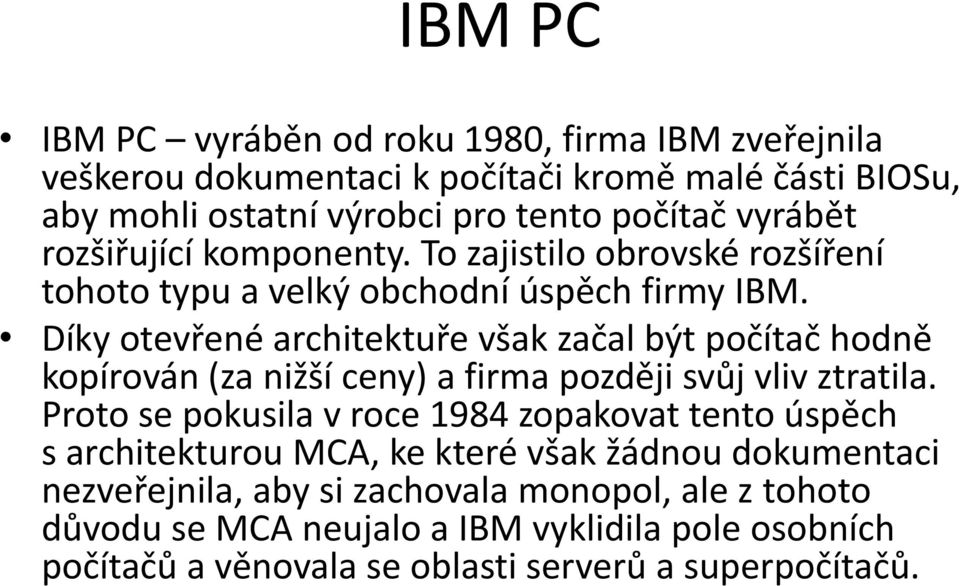

3 IBM PC IBM PC vyráběn od roku 1980, firma IBM zveřejnila veškerou dokumentaci k počítači kromě malé části BIOSu, aby mohli ostatní výrobci pro tento počítač vyrábět rozšiřující komponenty. To zajistilo obrovské rozšíření tohoto typu a velký obchodní úspěch firmy IBM. Díky otevřené architektuře však začal být počítač hodně kopírován (za nižší ceny) a firma později svůj vliv ztratila. Proto se pokusila v roce 1984 zopakovat tento úspěch s architekturou MCA, ke které však žádnou dokumentaci nezveřejnila, aby si zachovala monopol, ale z tohoto důvodu se MCA neujalo a IBM vyklidila pole osobních počítačů a věnovala se oblasti serverů a superpočítačů.

4 Microsoft Na vlně úspěchu IBM se svezla i firma Microsoft, která v roce 1980 uzavřela s IBM dohodu o dodávkách operačního systému pro IBM PC. Tím operačním systémem byl MS DOS (který firma obratem koupila u jiné dnes již neexistující firmy Seattle Computer Product, přeznačila a začala prodávat jako MS DOS).

5 (1978), 16bitový procesor, použit v roce 1980 v počítači IBM PC (předchůdce dnešních osobních počítačů). Frekvence 5, 8 nebo 10 MHz, tranzistorů, adresovatelná paměť 1 MB. CISC.

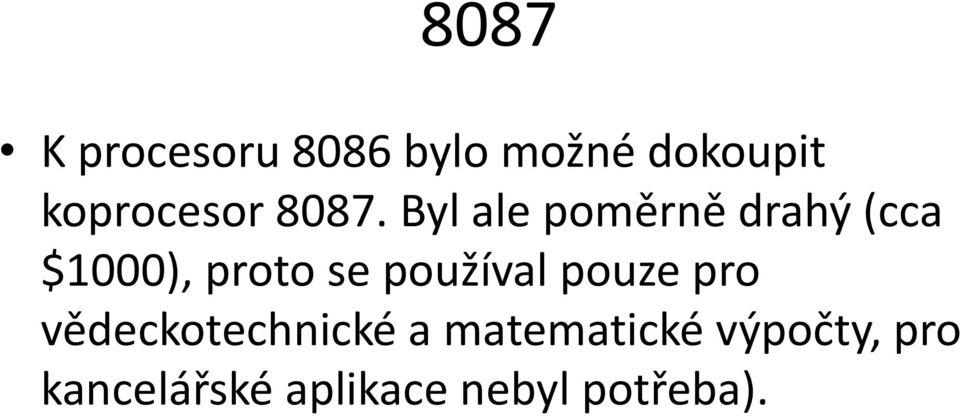

6 8087 K procesoru 8086 bylo možné dokoupit koprocesor Byl ale poměrně drahý (cca $1000), proto se používal pouze pro vědeckotechnické a matematické výpočty, pro kancelářské aplikace nebyl potřeba).

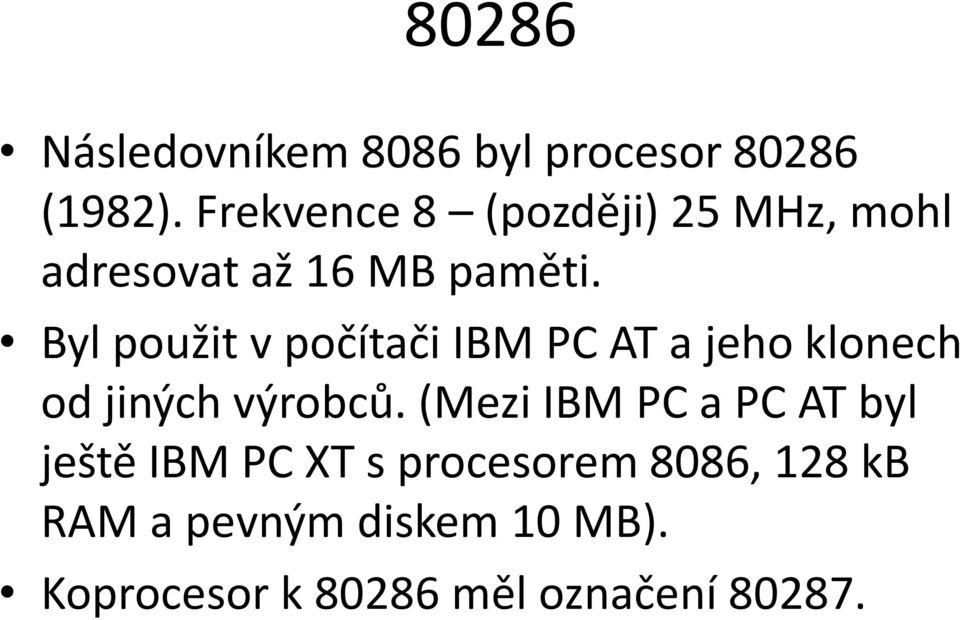

7 80286 Následovníkem 8086 byl procesor (1982). Frekvence 8 (později) 25 MHz, mohl adresovat až 16 MB paměti. Byl použit v počítači IBM PC AT a jeho klonech od jiných výrobců. (Mezi IBM PC a PC AT byl ještě IBM PC XT s procesorem 8086, 128 kb RAM a pevným diskem 10 MB). Koprocesor k měl označení

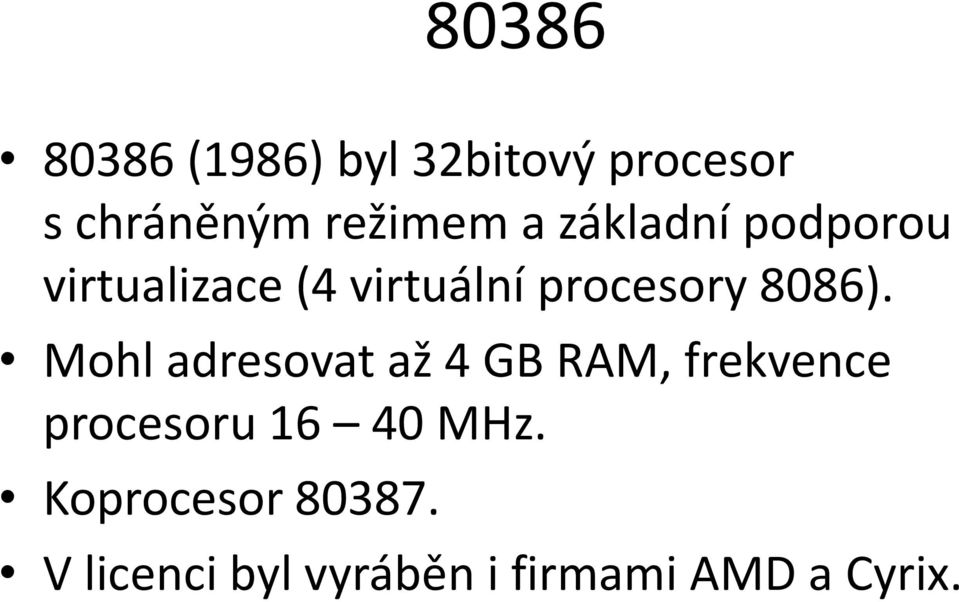

8 (1986) byl 32bitový procesor s chráněným režimem a základní podporou virtualizace (4 virtuální procesory 8086). Mohl adresovat až 4 GB RAM, frekvence procesoru MHz. Koprocesor V licenci byl vyráběn i firmami AMD a Cyrix.

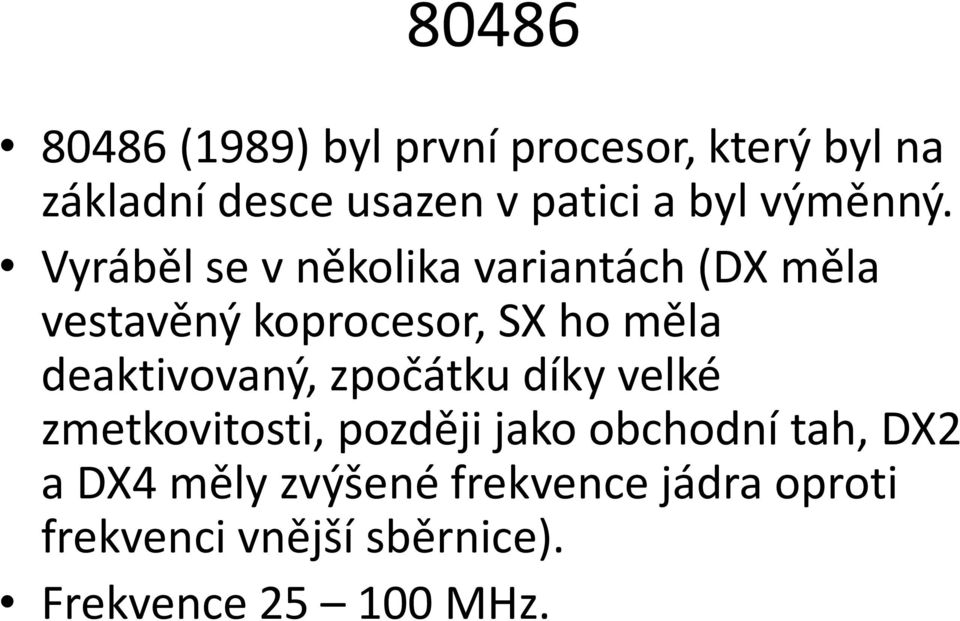

9 (1989) byl první procesor, který byl na základní desce usazen v patici a byl výměnný. Vyráběl se v několika variantách (DX měla vestavěný koprocesor, SX ho měla deaktivovaný, zpočátku díky velké zmetkovitosti, později jako obchodní tah, DX2 a DX4 měly zvýšené frekvence jádra oproti frekvenci vnější sběrnice). Frekvence MHz.

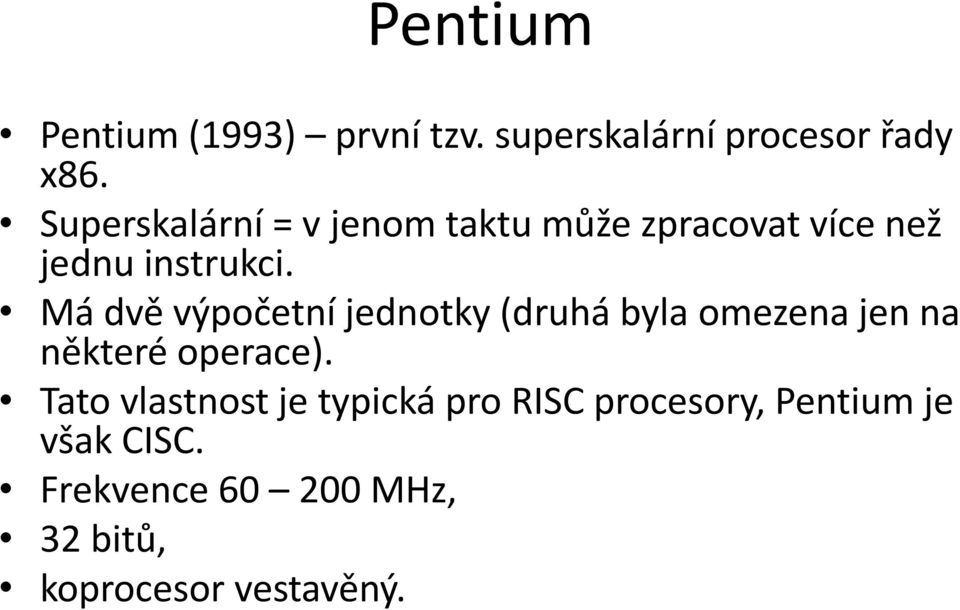

10 Pentium Pentium (1993) první tzv. superskalární procesor řady x86. Superskalární = v jenom taktu může zpracovat více než jednu instrukci. Má dvě výpočetní jednotky (druhá byla omezena jen na některé operace). Tato vlastnost je typická pro RISC procesory, Pentium je však CISC. Frekvence MHz, 32 bitů, koprocesor vestavěný.

11 Pentium Zajímavost: procesor obsahoval chybu, které způsobovala pro některé dvojice čísel s plovoucí řadovou čárkou chybu dělení. Zpočátku byla odstraňována softwarově, v dalších sériích procesoru byla Intelem odstraněna.

12 Další procesory Intel Atom Celeron Core 2 Core ix i3, i5, i7 Itanium Xeon Mnoho typů a řad I další výrobci (AMD )

13 Procvičovací otázky Popište stručně vývoj procesorů. Jaké charakteristiky se vyvíjejí?

14 Zdroje ANTOŠOVÁ, M. Číslicová technika učebnice. 1. vyd. České Budějovice: Kopp, ISBN

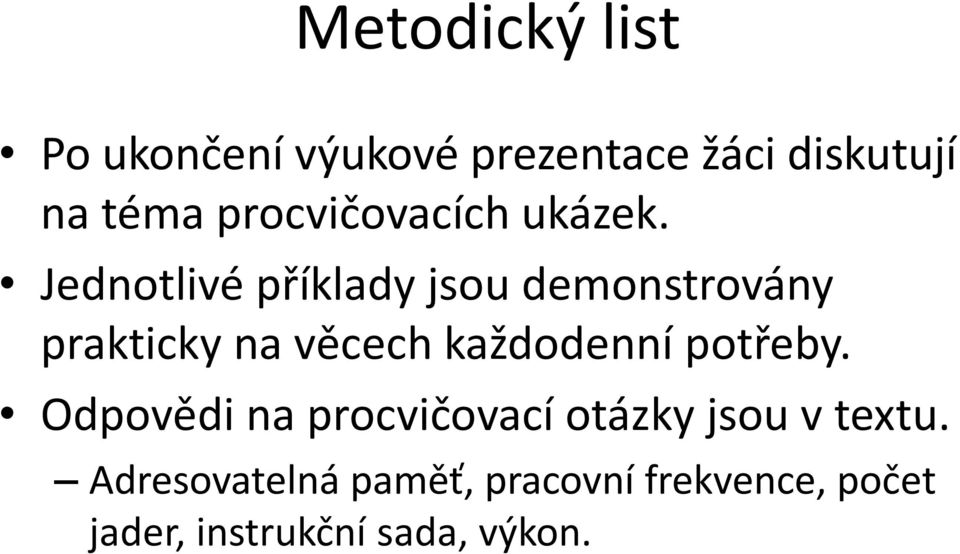

15 Metodický list Po ukončení výukové prezentace žáci diskutují na téma procvičovacích ukázek. Jednotlivé příklady jsou demonstrovány prakticky na věcech každodenní potřeby. Odpovědi na procvičovací otázky jsou v textu. Adresovatelná paměť, pracovní frekvence, počet jader, instrukční sada, výkon.
