1 Gymnázium a Střední odborná škola, Rokycany, Mládežníků 1115 Číslo projektu: Číslo šablony: 3 CZ.1.07/1.5.00/ Název materiálu: Ročník: Identifikace materiálu: Jméno autora: Předmět: Tématický celek: Anotace: Interní komponenty 3. ročník BUR_52_3_interní komponenty JaroslavBurda Hardware Kapitola 1: Úvod do osobních počítačů Přehled interních komponent používaných u osobních počítačů Datum:

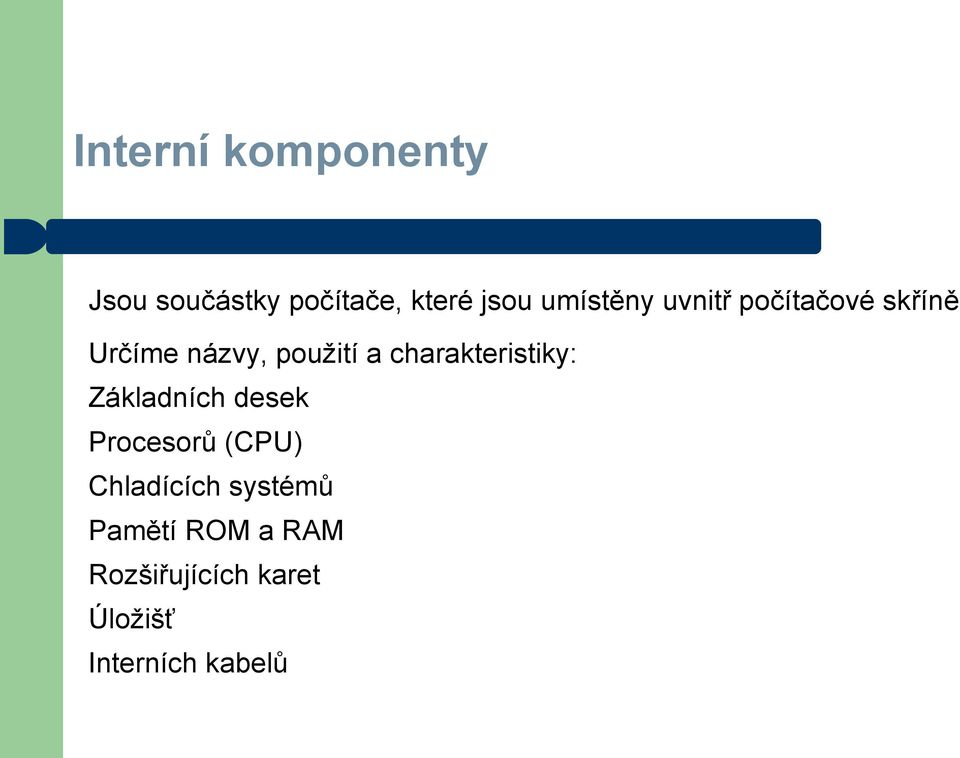

2 Interní komponenty Jsou součástky počítače, které jsou umístěny uvnitř počítačové skříně Určíme názvy, použití a charakteristiky: Základních desek Procesorů (CPU) Chladících systémů Pamětí ROM a RAM Rozšiřujících karet Úložišť Interních kabelů

3 Základní desky Základní deska (motherboard) je hlavní deska plošných spojů v počítači. Obsahuje sběrnice, neboli elektricky vodivé cesty umožňující datům putovat mezi komponentami v počítači. Jsou na nich instalovány CPU, RAM, rozšiřující sloty, chladič/ventilátor, chip BIOSu, chipset, patice, interní a externí konektory a různé porty.

4 Formfaktory základních desek Formfaktor základní desky určuje její velikost a tvar. Zároveň také popisuje rozložení komponent a součástek na základní desce. Základní desky mají různé formfaktory. Nejběžnější jsou ATX, miniatx, microatx.

5 Procesor (Central Processing Unit -CPU) Procesor je označován jako mozek počítače. Také se používá zkratka CPU Procesor vykonává program, což je posloupnost uložených instrukcí. Rozlišujeme dvě hlavní architektury procesorů v závislosti na jejich instrukční sadě: Reduced Instruction Set Computer (RISC) Complex Instruction Set Computer (CISC)

6 Procesor (pokračování) Některé procesory používají hyperthreading, nebo hypertransport ke zvýšení svého výkonu. Množství dat, která může procesor zpracovat v jednom okamžiku závisí na šířce jeho datové sběrnice. Rychlost procesoru měříme v cyklech za sekundu -megahertzech (MHz), nebo gigahertzech (GHz). Overclocking, neboli přetaktování je technika užívaná ke zrychlení procesoru nad jeho originální specifikaci.

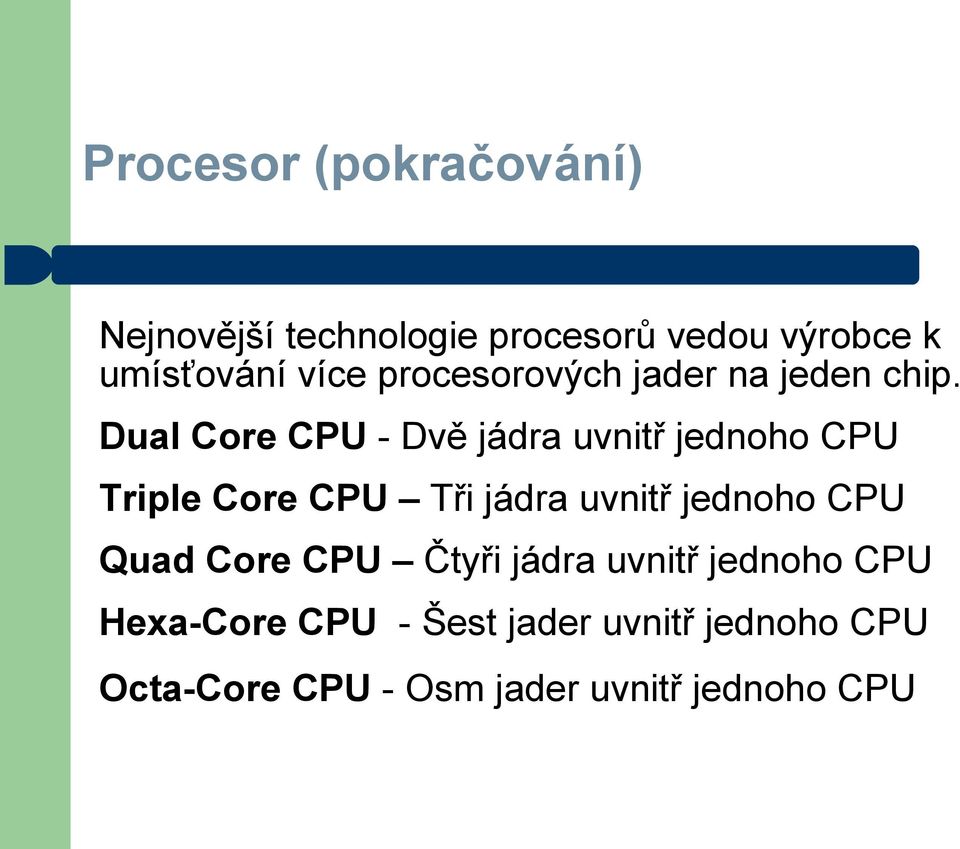

7 Procesor (pokračování) Nejnovější technologie procesorů vedou výrobce k umísťování více procesorových jader na jeden chip. Dual Core CPU - Dvě jádra uvnitř jednoho CPU Triple Core CPU Tři jádra uvnitř jednoho CPU Quad Core CPU Čtyři jádra uvnitř jednoho CPU Hexa-Core CPU - Šest jader uvnitř jednoho CPU Octa-Core CPU - Osm jader uvnitř jednoho CPU

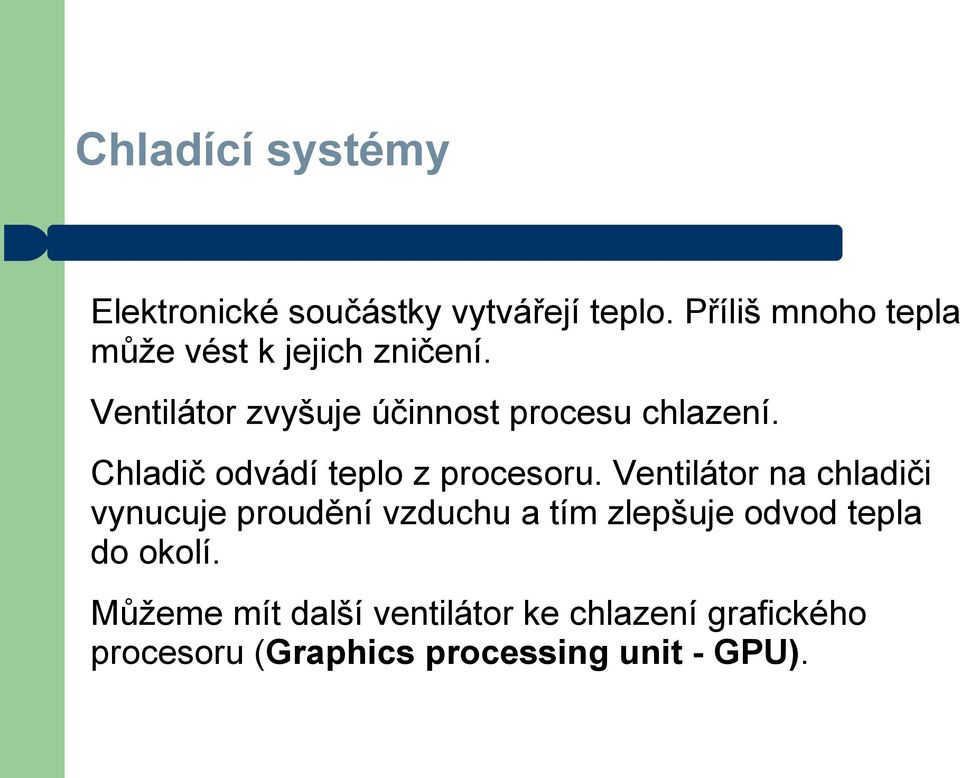

8 Chladící systémy Elektronické součástky vytvářejí teplo. Příliš mnoho tepla může vést k jejich zničení. Ventilátor zvyšuje účinnost procesu chlazení. Chladič odvádí teplo z procesoru. Ventilátor na chladiči vynucuje proudění vzduchu a tím zlepšuje odvod tepla do okolí. Můžeme mít další ventilátor ke chlazení grafického procesoru (Graphics processing unit - GPU).

9 Paměti ROM a RAM Paměť pouze pro čtení (Read-only memory - ROM) Základní instrukce pro bootování počítače a zavedení operačního systému jsou uloženy v paměti ROM. ROM chip uchovává svůj obsah i v případě vypnutí počítače. Random-access memory (RAM) RAM je dočasné úložiště dat a programů kde jsou přístupné procesoru. RAM je volatilní paměť, což znamená, že její obsah je smazán pokud je počítač vypnut. Více RAM znamená více kapacity k uchování informace a zpracování větších programů a souborů.

10 Paměťové moduly Paměťové moduly jsou paměťové chipy, které jsou napájeny na malé desce s plošnými spoji pro usnadnění montáže a demontáže. Dual Inline Package (DIP) je samostatný paměťový chip. Single Inline Memory Module (SIMM) je malý plošný spoj s několika paměťovými chipy. Dual Inline Memory Module (DIMM) je plošný spoj, který obsahuje SDRAM, DDR SDRAM, DDR2 SDRAM a DDR3 SDRAM paměťové chipy.

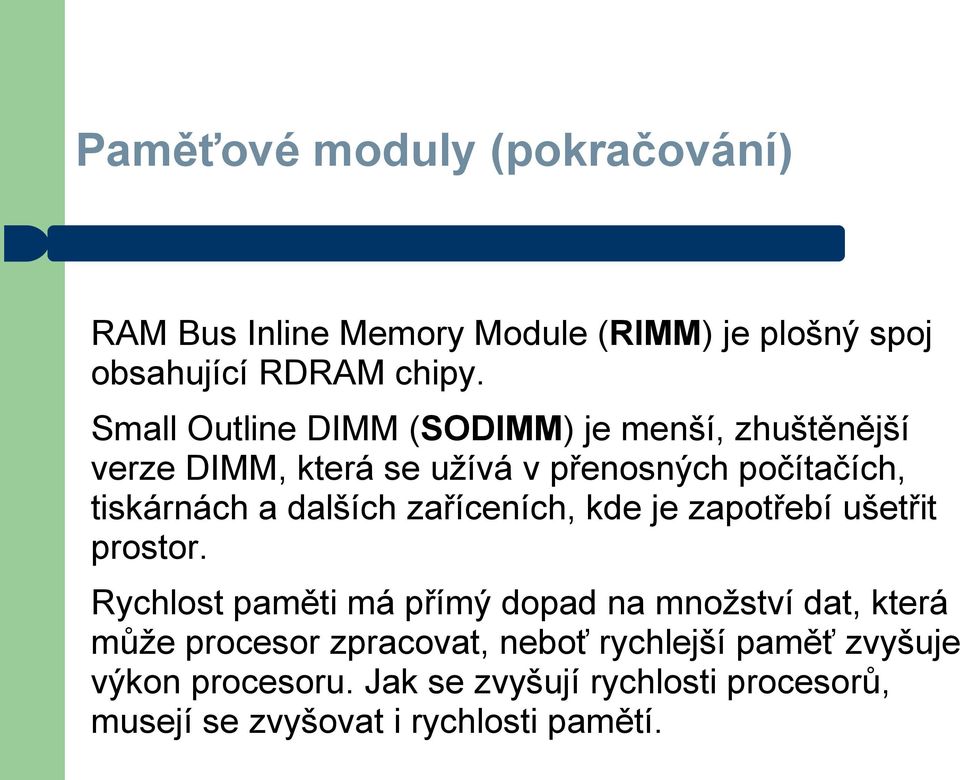

11 Paměťové moduly (pokračování) RAM Bus Inline Memory Module (RIMM) je plošný spoj obsahující RDRAM chipy. Small Outline DIMM (SODIMM) je menší, zhuštěnější verze DIMM, která se užívá v přenosných počítačích, tiskárnách a dalších zaříceních, kde je zapotřebí ušetřit prostor. Rychlost paměti má přímý dopad na množství dat, která může procesor zpracovat, neboť rychlejší paměť zvyšuje výkon procesoru. Jak se zvyšují rychlosti procesorů, musejí se zvyšovat i rychlosti pamětí.

12 Paměť cache a detekce chyb Cache K ukládání velmi často užívaných dat slouží vyrovnávací paměti cache realizované pomocí pamětí typu SRAM. SRAM paměti procesoru rychlejší přístup k datům než pomalejší paměti typu DRAM v hlavní operační paměti. Detekce chyb Pokud nejsou data správně uchována v paměťových chipech dojde k tzv. chybě paměti. Počítače používají různé metody detekce a oprav těchto chyb Nonparity bez detekce chyb Parity jeden bit je vyhrazen jako paritní ECC samoopravný kód paměti

13 Rozšiřující karty Rozšiřující karty zvyšují užitné vlastnosti počítače tak, že přidávají řadič určitého zařízení, nebo nahrazují některý vadný port. Příklady rozšiřujících karet: Zvuková karta a grafická karta USB, paralelní a sériové porty Siťová karta (Network Interface Card - NIC), wifi karta a modem Typy rozširujících slotů: Peripheral Component Interconnect (PCI) Advanced Graphics Port (AGP) PCI-Express Mini PCI (přenosné počítače)
