Systémová sběrnice, souvislost architektury počítače a systémové
|
|
- Jiří Veselý
- před 9 lety
- Počet zobrazení:
Transkript
1 Systémová sběrnice, souvislost architektury počítače a systémové sběrnice, principy činnosti Některé aspekty V/V sběrnic Cíl přednášky: Ukázat, jak se vyvíjely architektury počítačů v souvislosti s architekturami sběrnic. Zařadit konkrétní typy sběrnic do vývojových etap výpočetních systémů. Ukázat, jak jsou tyto principy reflektovány v dnešních konstrukcích výpočetních systémů. 1
2 Vývoj architektur sběrnic Existují různé konstrukce sběrnic, které jsou různě kombinovány a využívány v různých počítačích. pouze adresa a řídicí signály sběrnice RAM ROM systémová sběrnice řadič sběrnice řadič DMA procesor řadič PZ1 řadič PZ2 řadič PZn adresa, data, řízení 2
3 Přenosy dat se odehrávají takto: z řadiče PZ do střadače procesoru (nebo universálního registru procesoru), odsud pak do paměti, tzn. přes procesor. Přenos je řízen řadičem sběrnice, který svou činnost zahájí, jakmile je rozpoznána instrukce V/V. Přenosy DMA (přímý přístup do paměti): - přenosy z disku přímo do paměti a v opačném směru (procesor není ve hře), data se nepřenášejí přes řadič DMA, - přenos je řízen řadičem DMA, ten vkládá na sběrnici adresu paměťové buňky, kam se mají data uložit, - generuje řídicí signály, jimiž je přenos realizován (řídí operaci přenosu dat z řadiče do buňky operační paměti adresované na sběrnici). Přenosy DMA jsou využívány např. pro přenosy mezi diskovou pamětí a operační pamětí (na rozdíl od koncepce sběrnice UNIBUS viz dále). Důvody pro zavedení DMA: přenosy dat přes procesor prováděné na základě realizace instrukce byly pomalé => snaha o zrychlení. Řadič DMA automat, který generuje do sběrnice řídicí signály stejně jako řadič sběrnice. 3
4 Počítače s více V/V sběrnicemi procesor vyrovnávací paměť řadič DMA řadič hlavní paměti adaptér sběrnice 1 adaptér sběrnice 2 systémová sběrnice V/V sběrnice hlavní paměť periferní zařízení pro sběrnici 1 periferní zařízení pro sběrnici 2 4
5 Důvody pro takovou architekturu: V době počítačů 3. generace snaha o vybavení počítače různými typy sběrnic, aby bylo možné počítače vybavovat špičkovými periferními zařízeními od různých výrobců. Sběrnice 1- např. UNIBUS, sběrnice 2 např. IBM. Výsledek: takový počítač bylo možné vybavit periferními zařízeními od firmy PDP (používala ve svých počítačích sběrnici UNIBUS) a firmy IBM. Další důvody: - Pokud má být součástí architektury počítače výrazný počet PZ, pak to vyžaduje rozsáhlé rozvody => problém s maximální možnou frekvencí synchronizací sběrnice. Využití tohoto přístupu dnes asi před 10 lety se objevila sběrnice PCI, do jisté doby bylo Pentium vybavováno adaptérem pro převod sběrnice PCI na ISA (aby bylo možné adaptéry pro ISA sběrnici použít v Pentiu). Připojení disku IDE kabel IDE (paralelní ATA) => v počítači na bázi sběrnice PCI existuje komponenta, která realizuje transformace sběrnice PCI na jiné typy sběrnic. 5
6 - Rychlost sběrnice je sdílena mnoha zařízeními. Problém vznikne, pokud potřebujeme do takové sestavy vložit PZ, které vyžaduje vysokou rychlost přenosu. - Řešení: např. AGP obsluha pouze jednoho PZ (dedikovaná sběrnice). Uplatnění těchto principů v architektuře PC následující 2 příklady. - Tradiční architektura. - Architektura vyšších typů PC. 6
7 Tradiční architektura Uplatnění: první typy PC 7

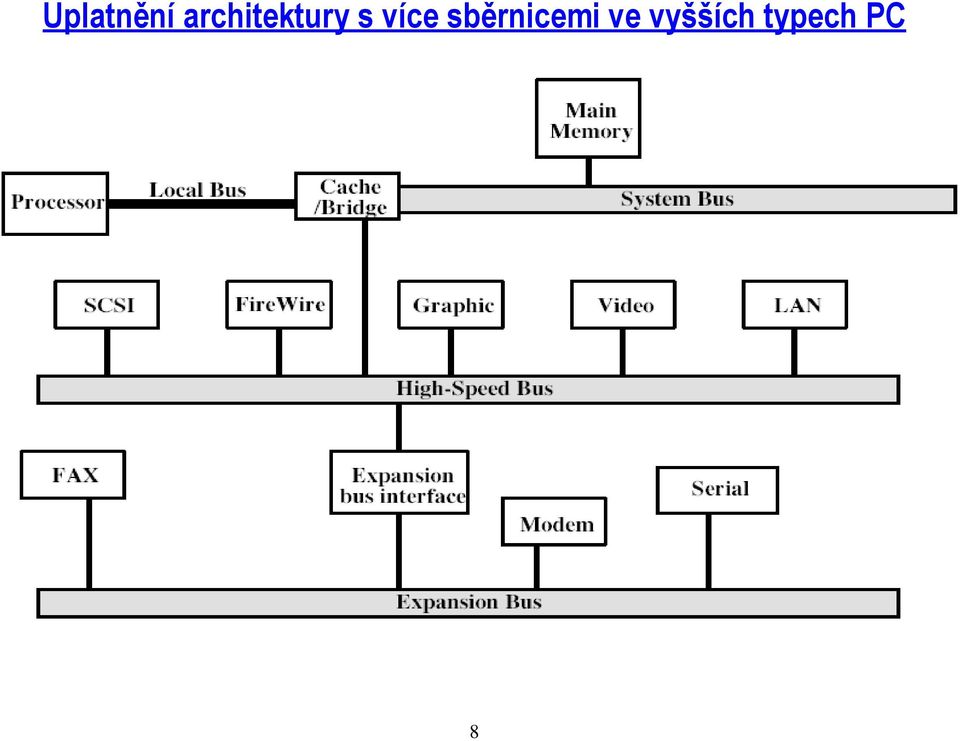

8 Uplatnění architektury s více sběrnicemi ve vyšších typech PC 8
9 Rysy tradiční architektury Rychlá komunikace mezi procesorem a rychlou vyrovnávací pamětí. Ostatní zařízení komunikují přes pomalejší systémovou sběrnici. Příklad: PC se sběrnicí ISA. Rysy architektury vyšších typů PC Důraz na hierarchii systémových sběrnic. Každý z těchto segmentů je různě rychlý, tzn. pracující na různých frekvencích. Strategie sdílená v. nesdílená sběrnice, dedikovaná v. nededikovaná sběrnice 9
10 Výsledek implementace těchto úvah v počítači se sběrnicí PCI 10
11 V čipové sadě vyvinuté pro potřeby počítačů se sběrnicí PCI existovaly dva prvky: northbridge (severní most) a southbridge (jižní most). Jejich funkce: - transformace sběrnice procesoru na sběrnici PCI (northbridge), - transformace sběrnice PCI na rozhraní PZ (southbridge) v IDE kabelu je dokonce podmnožina signálů sběrnice ISA (předcházející systémová sběrnice). Čipové sady pro sběrnici PCI se dále vyvíjely v kontextu této iniciativy jsou označeny příp. jinak, ale jsou založeny na architektuře northbridge a southbridge (viz následující obrázek). 11
12 Grafický adaptér Primární sběrnice PCI HDD AGP CPU Memory Hub I/O Hub Sběrnice procesoru (FSB) paměť čipset USB Sekundární sběrnice PCI Konektory PCI 12
13 hlavní paměť Počítače s V/V procesorem lokální sběrnice V/V procesor procesor Systémová sběrnice Řadič 1 Řadič 2 Řadič 3 PZ 1 PZ 2 PZ 3 13
14 Počítač vybavený V/V procesorem. - Procesor nemá přístup k registrům řadiče (nemůže do nich zapisovat ani jejich obsah číst). - V/V procesor komunikuje s řadiči jednotným způsobem formou např. tzv. signálních sledů. Snaha o sjednocení konstrukce řadičů Jiná alternativa motivována snahou o sjednocení konstrukce řadičů PZ vložení V/V procesoru do řadiče PZ. 14
15 lokální sběrnice hlavní paměť V/V procesor procesor systémová sběrnice V/V procesor V/V procesor V/V procesor Adaptér 1 Adaptér 2 Adaptér 3 PZ 1 PZ 2 PZ 3 V/V procesor s adaptérem pak tvoří řadič. 15
16 Periferní zařízení pak komunikují s procesorem jednotným způsobem přes V/V procesor => jednotná komunikace jednotným způsobem konstruované ovladače. Příklad: počítače IBM 370 nebo EC 1025 (V/V procesor byl označován termínem universální přenosový procesor - UPPR). UPPR byl řízen mikroprogramem výhoda v situaci, kdy bylo nutno modifikovat komunikaci na V/V sběrnici. Uplatnění těchto principů ve V/V sběrnicích Principy komunikace s jednotlivými PZ a způsob jejich řízení byly implementovány v adaptéru PZ ten byl pak pro každé PZ odlišný. Příklad z dnešní doby - sběrnice SCSI: - Na straně procesoru je řadič SCSI (v terminologii SCSI označovaný jako host adapter hostitelský adaptér). - Každé PZ sestává ze třech komponent: řadiče SCSI komunikujícího přes sběrnici SCSI s hostitelským adaptérem, řadiče řídicího PZ, vlastního PZ. 16
17 Zařízení na sběrnici SCSI. sběrnice SCSI procesor, řadič SCSI řadič SCSI řadič PZ PZ adresa, data, řízení, stavová informace Řadič SCSI, řadič PZ a PZ tvoří jeden celek. Adresy na sběrnici SCSI adresy PZ. 17
18 Všechna zařízení na sběrnici SCSI (různých typů) jsou řízena stejnou množinou příkazů. Komunikace na sběrnici SCSI se odehrává shodným způsobem pro všechna zařízení na sběrnici, pomocí tzv. signálových sledů. Pojem signálových sledů se objevil poprvé u počítačů 3. generace v 60. letech. 18
19 Zajímavá implementace sběrnice sběrnice UNIBUS. Hlavní paměť systémová sběrnice UNIBUS procesor řadič PZ1 řadič PZ2 řadič PZn adresa, data, řízení Všechny prvky na sběrnici na stejné úrovni všechny umějí řídit sběrnici a komunikovat spolu. Obdoba DMA DMA ale umělo pouze přenosy mezi diskovou pamětí a operační pamětí, na sběrnici UNIBUS tuto schopnost měla všechna zařízení. 19
20 Příklad: tisk dat, data se přenášela z disku přímo do tiskárny a tiskla se (dřívější způsob nejprve přenos z disku do operační paměti, pak z operační paměti do tiskárny). Tento princip nešlo realizovat u dřívějších výpočetních systémů disk a tiskárna byly každý na jiných kabelech (umí to např. sběrnice SCSI). 20
21 Řešení komunikace s PZ u počítačů 3. generace Hlavní paměť systémová sběrnice procesor řadič multiplexního kanálu řadič selekčního kanálu Řadiče PZ a PZ (až 256) Adresy PZ, příkazy, data, stavová informace Diskové paměti 21
22 Tzv. kanálová koncepce: - Kanál (koncepce IBM) zařízení schopné realizovat příkazy z procesoru (základní jednotky tento termín byl tehdy používaný pro procesor a hlavní paměť). - Kanál prováděl kanálový program sestávající z příkazových slov kanálu. - Byl to vlastně počítač. - Dva typy kanálu (IBM 360 a IBM 370): multiplexní kanál (pro pomalá PZ např. tiskárny) a selekční kanál (pro rychlá PZ např. disky). - Kanál uměl to, co DMA realizovat přenosy mezi diskem a operační pamětí, data však v tomto případě procházela přes kanál. - Řadiče PZ byly fyzicky součástí PZ - S jednotlivými řadiči PZ komunikoval kanál přes rozhraní IBM, všechny řadiče PZ byly vybaveny schopností komunikovat na tomto rozhraní. - Komunikace pomocí tzv. signálových sledů. - Řadiče PZ a PZ tvořily jeden celek. Mnoho z těchto principů vyvinutých pro počítače 3. generace (60. a 70.léta) je dodnes využíváno např. ve sběrnici SCSI. 22
23 Principy přidělování sběrnice Před vlastní datovou fází periferní operace musí proběhnout proces, jehož výsledkem je rozhodnutí o tom, ze kterého zařízení budou data přenášena nejenom v situaci, kdy o přenos žádá více zařízení ale i tehdy, pokud jde o jedno zařízení. Dva principy: - centralizované, - distribuované Centralizované přidělování sběrnice: V počítači existuje arbitr, který přijímá požadavky od všech adeptů (řadičů PZ). Na základě prioritního systému rozhoduje o tom, kterému zařízení bude sběrnice přidělena. Toto rozhodnutí neznamená, že toto zařízení bude vlastní přenos řídit může to být realizováno např. řadičem DMA. Distribuované přidělování sběrnice: Arbitr neexistuje, rozhodnutí o přidělení sběrnice provedou zařízení mezi sebou. 23
24 Centrálně řízené přidělování sběrnice podle důležitosti požadavku sběrnice sběrnice obsazena ARBITR žádost 1 Z1 Z2 Zn sběrnice přidělena 1 žádost 2 sběrnice přidělena 2 žádost n sběrnice přidělena n 24
25 žádost sběrnice přidělena sběrnice obsazena přenos dat Zařízení generuje žádost, arbitr odpoví signálem přiděleno. Uplatňuje se prioritní systém. Arbitr prvek, který rozhoduje o přidělení sběrnice některému z prvků Z1, Z2.. Zn. Z1, Z2.. Zn mohou to být periferní zařízení se svými řadiči. Příklad: - Řadič DMA, na jeho vstupy jsou vedeny žádosti o přenos DMA od jednotlivých řadičů. 25
26 - Řadič DMA ve funkci arbitra rozhodne o tom, který z řadičů sběrnici získá, pak následuje datová fáze operace. Rozlišovat řídicí a datovou část sběrnice. Řídicí část sběrnice rozhodování o přidělení sběrnice pro následující datovou fázi (datová část sběrnice). Takovým arbitrem je i řadič přerušení. Tento princip je nedemokratický je ve hře prioritní systém. 26
27 Uplatnění těchto principů v počítači se sběrnicí PCI V počítači je PCI arbitr. Zařízení, které je ve sběrnici PCI (klient sběrnice PCI), vysílá signál REQ, arbitr zpětně vysílá signál GNT (grant). 27
28 28
29 Posloupnost kroků a) Klient A generoval REQ A (ještě před nástupnou hranou synchronizačního signálu CLK-1). Arbitr analyzuje tento požadavek od okamžiku nástupné hrany CLK 1. b) Během cyklu 1 generoval svůj požadavek klient B, REQ B. c) Arbitr generoval pro klienta A signál GNT A. d) Na začátku cyklu 2 rozpoznal klient A, že byl generován GNT A. Zjistí, že TRDY a IRDY nejsou aktivní, tzn. sběrnice je neaktivní (není obsazena). Vygeneruje signál FRAME a vloží na sběrnici adresu a příkaz na C/BE (není uvedeno v časovém diagramu), stal se tak BUS MASTERem. Nechává nastaven signál REQ A, protože bude žádat pokračování přenosů. e) Na začátku cyklu 3 vzorkuje arbitr stav všech signálů REQ a rozhodne o tom, že klient B dostane v dalším cyklu přidělenou sběrnici. Aktivuje GNT B a deaktivuje GNT B. Klient B nebude schopen začít využívat sběrnici, dokud na ní nebude skončena veškerá činnost. f) Klient A deaktivuje signál FRAME. Vloží na sběrnici postupně adresu a data a generuje IRDY. Adresovaný prvek (TARGET) sejme data ze sběrnice na začátku dalšího cyklu. 29
30 g) Na začátku cyklu 5 rozpozná klient B zjistí, že IRDY a FRAME jsou neaktivní, takže převezme řízení sběrnice generováním signálu FRAME. Deaktivuje také signál REQ, protože potřebuje provést pouze jednu transakci. Podobné mechanismy najdeme ve všech sběrnicových systémech, kde může o sběrnici žádat více klientů. V takových sestavách počítačů musí být vždy prvek typu ARBITR. Tyto architektury existují od 60.letech to, co je v PC se sběrnicí PCI, není nic nového. Důležité: vlastní datové fázi musí předcházet fáze, během níž je přidělena žádajícímu prvku sběrnice. 30
31 Centrálně řízená sběrnice na výzvu sběrnice ARBITR PZ1 PZ2 PZn = generátor pulsů čítač žádost vyzývací číslo sběrnice obsazena 31
32 žádost vyzývací číslo sběrnice obsazena přenos dat PZ3 PZ Signál žádost je generován do společného vodiče ten je přijat arbitrem. Arbitr začne vysílat vyzývací číslo. Zařízení, které žádá o přidělení sběrnice, rozpozná své číslo, pak vygeneruje signál sběrnice obsazena. Provede se vlastní přenos dat. Tento princip je nedemokratický je ve hře prioritní systém. 32
33 Centrálně řízená postupná obsluha sběrnice sběrnice sběrnice volná ARBITR PZ1 PZ2 PZn žádost 1 žádost 2 žádost n sběrnice obsazena 33
34 žádost sběrnice volná na vstupu PZ2 sběrnice obsazena přenos dat Jednotlivá zařízení vysílají signály žádost x do společného vodiče. Arbitr odpoví vysláním signálu sběrnice volná, ta jsou jednotlivými zařízeními postupně přijímána a vyhodnocena. Zařízení, které vyslalo žádost, zablokuje odeslání signálu sběrnice volná do následujícího PZ a vyšle signál sběrnice obsazena. Jakmile je ukončen přenos dat, signál sběrnice obsazena je shozen. Prioritní systém je uplatněn pořadím zařízení na kabelu sběrnice volná zařízení, která jsou blíže arbitra, mají vyšší prioritu. Tento princip je nedemokratický je ve hře prioritní systém. 34
35 Sériová prioritní linka Decentralizované přidělování sběrnice Sběrnice obsazena Z1 Z2 Zn žádost 1 žádost 2 žádost n Generování signálu žádost vyvolá nastavení signálu sběrnice obsazena, ten je postupně vyhodnocován jednotlivými zařízeními. Jakmile se signál sběrnice obsazena dostane na vstup zařízení, které vygenerovalo žádost, je jeho přenos do následujícího zařízení zablokován, může začít přenos dat. Příkladem decentralizovaného přidělování sběrnice je sběrnice SCSI: - Každé zařízení má adresu 1 z n (tzn. jediný bit adresy nastaven na hodnotu ). 35
36 - Pokud některý z klientů žádá o přidělení sběrnice, vkládá na sběrnici i svou adresu. - Všichni klienti, kteří žádají v daném okamžiku o sběrnici, mohou snadno rozpoznat, zda další žadatel/žadatelé nemají vyšší prioritu (podle principu klienti s vyšším bitem adresy v 1 mají vyšší prioritu), klienti s nižší prioritou odstoupí. 36
