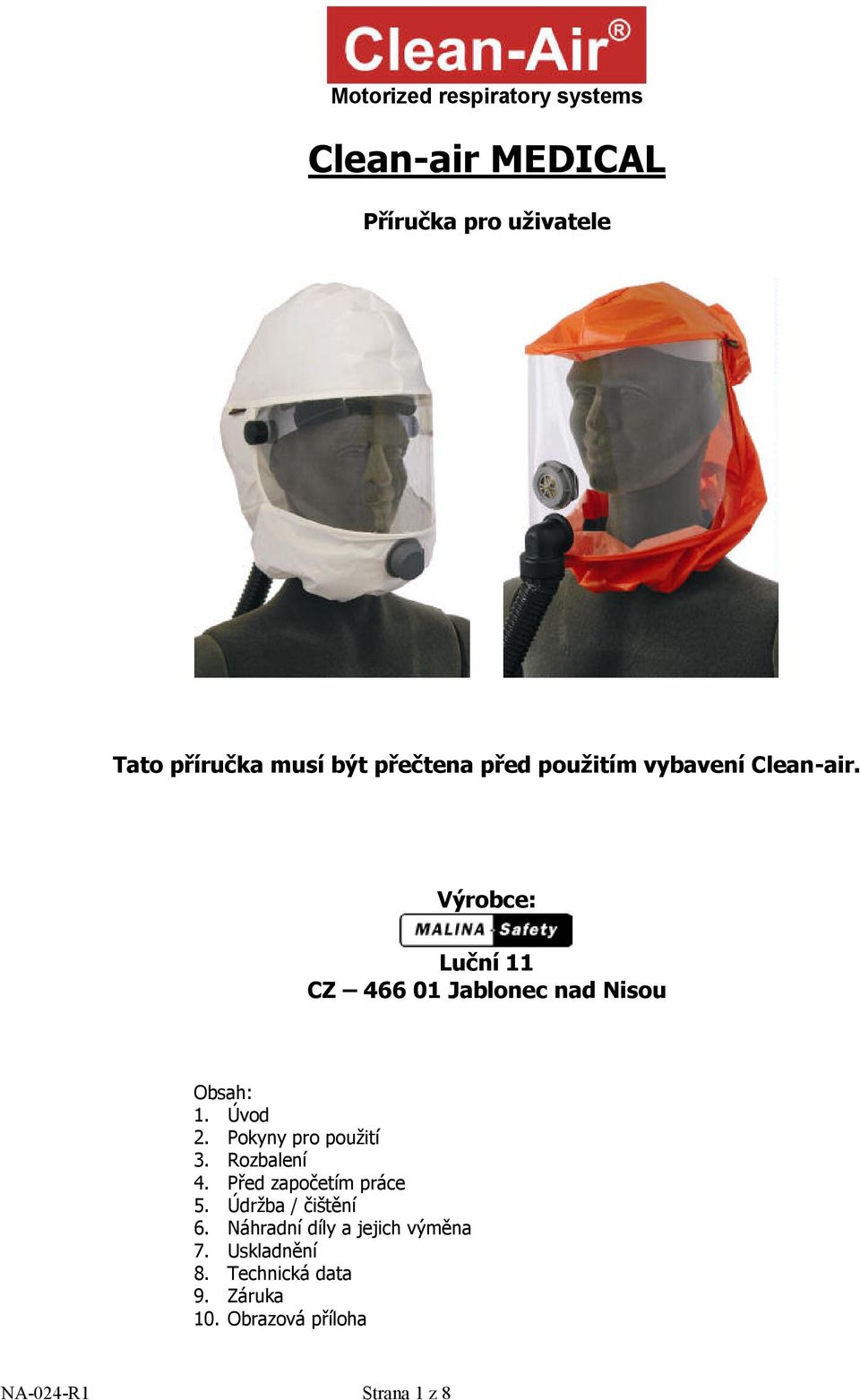

1 Motorized respiratory systems Clean-air MEDICAL Příručka pro uživatele Tato příručka musí být přečtena před použitím vybavení Clean-air. Výrobce: Luční 11 CZ Jablonec nad Nisou Obsah: 1. Úvod 2. Pokyny pro použití 3. Rozbalení 4. Před započetím práce 5. Údržba / čištění 6. Náhradní díly a jejich výměna 7. Uskladnění 8. Technická data 9. Záruka 10. Obrazová příloha NA-024-R1 Strana 1 z 8

2 1.Úvod Clean-air Medical je systém založený na principu filtro-ventilace a lze ho použít pro: ochrannou kuklu Clean-air Pacient, určenou pro ochranu okolí před infikovaným pacientem.izoluje uživatele od okolí,které je tím chráněno před přenosem infekce. ochrannou kuklu Clean-air Doctor určenou pro ochranu pracovníků (doktorů, zdravotních sester,záchranářů apod.) před nákazou při styku s infikovanými osobami Filtroventilační jednotka CA Medical je poháněna Lithium-iontovým akumulátorem a pro filtraci používá vysoce účinným filtr třídy PSL s minimální účinností 99,998%. Tato jednotka je použitelná pro oba systémy CA Pacient i CA Doctor, pro uživatele tím zaručuje univerzálnost a jednoduchost použití s možností volby podle potřeby v každé situaci. 2.Pokyny pro použití Čtěte pozorně tuto příručku; Uživatel musí rozumět instrukcím v plném rozsahu; Používejte pouze certifikované originální filtry určené pro tuto jednotku; Nepoužívejte jednotku ve výbušném prostředí přísně zakázáno! ; Používejte pouze jednotku v zapnutém stavu, pouze tak zaručí udávaný ochranný faktor; Ve vypnutém stavu může uvnitř kukly dojít k rychlému vzrůstu koncentrace oxidu uhličitého a poklesu koncentrace kyslíku; Koncentrace kyslíku v okolí pracovníka používající dýchací jednotku Basic 2000 nesmí klesnout pod 17%; Filtry nemohou být přímo připojeny ke kukle nebo přilbě Filtr pro toto zařízení je zkoušen podle EN :98 Pokud je aktivován signál opusťte kontaminovaný prostor nebo urychleně vyměňte akumulátor (přerušovaný akustický signál a blikání červené kontrolky umístěné na těle jednotky a označené Low Battery ) Upozornění!! Při jakémkoliv porušení zásad používání filtro-ventilační jednotky automaticky zaniká právo na záruku! 3.Rozbalení 3.1.Clean-air Pacient Zkontrolujte zda je balení kompletní a zda nedošlo k poškození během dopravy. Obsah balení: - Filtro-ventilační jednotka Clean-air Medical s akumulátorem - Ochranná kukla CA Pacient - Ochranný filtr - Opasek pro vzduchovou jednotku se šroubením - Spojovací hadice pro CA Pacient - Nabíječka akumulátoru - Sada náhradních dílů (o-kroužek pro aku 3ks, lubrikační vazelína) - Návod k použití Po rozbalení zkontrolujte zda jsou všechny komponenty v pořádku, bez viditelného poškození. 3.2.Clean-air Doktor Zkontrolujte zda je balení kompletní a zda nedošlo k poškození během dopravy. Obsah balení: - Filtro-ventilační jednotka Clean-air Medical s akumulátorem - Ochranná kukla CA Doctor - Ochranný filtr - Opasek pro vzduchovou jednotku s držákem - Spojovací hadice pro CA Doctor - Nabíječka akumulátoru - Sada náhradních dílů (o-kroužek pro aku 3ks,lubrikační vazelína) - Návod k použití Po rozbalení zkontrolujte zda jsou všechny komponenty v pořádku,bez viditelného poškození. 4.Před započetím práce, používání 4.1.Kontrola před použitím CA Pacient Před prvním použitím ochranné kukly je nezbytné odstranit vnější ochrannou fólii z průzoru kukly, která ho chrání před mechanickým poškozením při výrobě a expedici. Před každým použitím zkontrolujte: 1. zda nejsou viditelně poškozeny jednotlivé části, především vzduchová hadice a těsnící prvky. 2. že je hadice správně upevněna k filtru vzduchové jednotky i k ochranné kukle. 3. že je z ochranné kukly odváděn vzduch Strana 2 z 8

3 4.2.Kontrola před použitím CA Doktor Před prvním použitím ochranné kukly je nezbytné odstranit vnější ochrannou fólii z průzoru kukly, která ho chrání před mechanickým poškozením při výrobě a expedici. Kukla je osazena hlavovým křížem, který umožňuje úpravu velikosti podle hlavy uživatele. Lze nastavit obvod ( kolečko na zadní straně kukly) a hloubku posazení na hlavě (horní pásek hlavového kříže-pro změnu je nezbytné sejmout čelovou pásku z pruhu a potom změnit velikost posunutím popruhů a pojistit zasunutím pojišťovacích pinů do příslušných otvorů) Před každým použitím zkontrolujte: 1. zda nejsou viditelně poškozeny jednotlivé části, především vzduchová hadice a těsnící prvky. 2. že je hadice správně upevněna a pevně utažena ke šroubení vzduchové jednotky i k ochranné kukle. 3. že je do ochranné kukly vháněn vzduch 4.3.Používání Zapnutí a vypnutí jednotky vypínaní a zapínaní jednotky je prováděno změnou pozice akumulátoru. Akumulátor je možné umístit do dvou pozic, z nichž jedna je ZAPNUTO a druhá VYPNUTO. Změna pozice se provádí povolením pojistky a přemístěním akumulátoru do požadované pozice, viz bod Výměna akumulátoru. Signál- jednotka je vybavena systémem, který upozorní uživatele na pokles napětí 5-10 minut před ukončením chodu jednotky. Signál je kombinovaný- přerušovaný akustický a blikání červené kontrolky. Uživatel je povinen ihned po spuštění signálu opustit kontaminované pracoviště nebo vyměnit akumulátor. Kontrolka signálu 5.Údržba a čištění Po každém použití je nezbytné provést desinfekci zařízení - je nezbytné s ním zacházet jako s kontaminovaným materiálem a řídit se vnitřními předpisy organizace pro takovýto materiál.filtry je nutné po každém použití zlikvidovat jako nebezpečný materiál, podle předpisů organizace a použít filtr nový. Po každém použití se doporučuje zkontrolovat jednotlivé části jednotky CA Medical a příslušné ochranné kukly a poškozené díly vyměnit. Na čištění nepoužívat agresivní čistící prostředky a rozpouštědla! Pokud je filtro-ventilační jednotka desinfikována oplachem musí být hadice připojena k jednotce a akumulátor nesmí být vysunut z jednotky-pouze v tomto stavu je zaručena vodotěsnost systému. Mycí prostředky nesmí vniknout dovnitř filtro-ventilační jednotky nebo akumulátoru! Doporučené způsoby desinfekce : Ultrazvuk, formaldehydová lázeň, roztok desinfekčního přípravku Wofasteril Jednou týdně nanést na těsnící o-kroužek akumulátoru malé množství oleje nebo vazelíny pro usnadnění pohybu akumulátoru. Jednou za měsíc vyměnit těsnící o-kroužek akumulátoru.po výměně je nezbytné vždy o-kroužek namazat! 6.Náhradní díly a jejich výměna Filtr Lze používat pouze filtry určené výhradně pro tuto jednotku! Filtry musí být nové, nepoužité v originálním obalu. Nesmí překročit dobu použitelnosti-vyznačena na etiketě nalepené na těle filtru Výměna filtrů Odšroubovat filtr z jednotky. Zkontrolovat není-li poškozeno gumové těsnění pod filtrem. Lze použít pouze filtry výrobcem určené pro tuto jednotku, nepoužité, v nepoškozeném originálním obalu. Našroubovat nový filtr na jednotku a pevně utáhnout. 6.2.Akumulátor Před prvním použitím je nezbytné akumulátor plně nabít! Pro nabíjení akumulátoru je nezbytné použít pouze předepsaný nabíječ použitím jiného nabíječe může být akumulátor zničen a zároveň tím jsou porušeny záruční Strana 3 z 8

4 podmínky přístroje. Počet nabíjecích cyklů Li-Ion akumulátoru je cca 500 nabíjecích cyklů Výměna akumulátoru Vyjmutí akumulátoru: 1. Palcem vysunout pojistnou klipsu akumulátoru 2. Zatlačit ve směru šipky a vysunout celý akumulátor Nasazení akumulátoru: 1. Nasadit akumulátor na začátek kolejnic 2. Zasunout akumulátor tlakem, do pozice jištěné pojistkou 1) 2) Nabíjení akumulátoru 1. Vysunout akumulátor z jednotky 2. Připojit nabíječ k síti el.napětí 220V/50Hz 3. Připojit akumulátor k nabíječi. Nabíjení je signalizováno červenou kontrolkou,zelená indikuje připojení k el.síti. Doba nabíjení je 4-5 h 4. Konec nabíjení je signalizován zhasnutím červené kontrolky 5. Po nabití odpojit akumulátor od nabíječe 6. Odpojit nabíječ ze sítě! Doporučuje se neponechávat nabíječ v síti pokud není používán! 7.Uskladnění Všechny součásti systémů Clean-air je nutné skladovat v prostorách s teplotou mezi 0 C až 50 C s relativní vzdušnou vlhkostí v rozmezí mezi 20 a 80 % Rh. Doba skladování v neporušeném obalu max. 2 roky. Při dlouhodobém skladování se doporučuje skladovat akumulátor nabitý na 50% kapacity a odpojený od filtroventilační jednotky. Při dlouhodobém skladování je nezbytné provést jeden pracovní cyklus a před opětovným uskladněním akumulátor nabít na 50% kapacity.dlouhodobé skladování bez této údržby může akumulátor poškodit! 9.Technická data Počáteční průtok 180 l/min Minimální průtok vzduchu 150 l/min Váha filtroventilační jednotky 385 g (včetně filtru a akumulátoru) Hlučnost 55 db Životnost akumulátoru 500 cyklů Doba nabíjecího cyklu 4-5 h Velikost opasku cm Doporučený teplotní rozsah pro provoz C Doporučený rozsah vzdušné vlhkosti %Rh Doba chodu 5 h Certifikace EN :98 TH3PSL 10.Záruka Na výrobní vady ventilační jednotky a příslušenství se poskytuje záruka 12 měsíců ode dne prodeje zákazníkovi.na akumulátor se poskytuje záruka 6 měsíců. Reklamaci je nutno uplatnit u prodejní organizace,kde byl výrobek zakoupen. Přitom je třeba předložit doklad o prodeji (fakturu nebo dodací list). Záruku lze uznat pouze tehdy, pokud nebyly prováděny žádné zásahy do filtro-ventilační jednotky a nabíječky. Záruka se nevztahuje zejména na závady vzniklé nevčasnou výměnou filtru nebo používáním filtru poškozeného čištěním nebo profukováním. Strana 4 z 8

5 NÁHRADNÍ DÍLY CA PACIENT Art.no. CA MEDICAL Art.no CA Pacient-ochranná kukla Přívodní hadice pro kuklu CA Pacient Filtr pro CA Medical Šroubení pro upevnění jednotky k držáku Opasek pro CA Medical s kuklou CA- Pacient CA DOCTOR CA doktor-ochranná kukla CA Doktor- ochranná kukla s přilbou Přívodní hadice pro kuklu CA Doctor Filtr pro CA Medical Opasek pro CA Medical s kuklou CA- Doctor CA Doktor- náhradní kukla CA Doktor- náhradní kukla pro provedení s přilbou Art.no Jednotka CA Medical bez akumulátoru Náhradní akumulátor pro CA Medical Li-Ion 7,2V/2,2Ah Nabíječka pro Li-Ion 7,2V EURO Nabíječka pro Li-Ion 7,2V UK O-kroužek pro akumulátor Těsnění filtru 45x39x Strana 5 z 8

6 OBRAZOVÁ ČÁST- NÁVOD K NASAZENÍ PRO KUKLU CA PACIENT 1.Našroubovat filtr do jednotky a pevně utáhnout 2.Do závitu na vstupu do filtru našroubovat koncovku hadice 3.Připnout opasek kolem pasu a, seřídit na vhodnou velikost 4.Jednotku přišroubovat k držáku na opasku a spoj pevně utáhnout 5.Volný konec hadice zašroubovat do konektoru v kukle 6. Nasadit kuklu na hlavu 7.Usadit kuklu do upínacích pásků, aby dobře seděla na hlavě 8.Upravit těsnící manžetu tak,aby obepínala celý obvod krku (mimo části oblečení límec, tričko ) a dostatečně dotáhneme zdrhovadlo 9.Zasunutím akumulátoru uvést jednotku do chodu Strana 6 z 8

7 OBRAZOVÁ ČÁST - NÁVOD K NASAZENÍ PRO KUKLU CA DOCTOR 1.Našroubovat filtr do jednotky a pevně utáhnout 2.Připnout opasek kolem pasu a, seřídit na vhodnou velikost 3.Do držáku na opasku zasunout konektor hadice a zašroubovat do jednotky 4.Volný konec hadice zašroubovat do konektoru v ochranné kukle 5. Nasadit kuklu na hlavu 6.Usadit kuklu pohodlně na hlavu a kolečkem na zadní straně dotáhnout 7.Upravit těsnící manžetu tak,aby obepínala celý obvod krku (mimo části oblečení límec, tričko) a dostatečně dotáhneme zdrhovadlo 8.Zasunutím akumulátoru uvést jednotku do chodu Strana 7 z 8

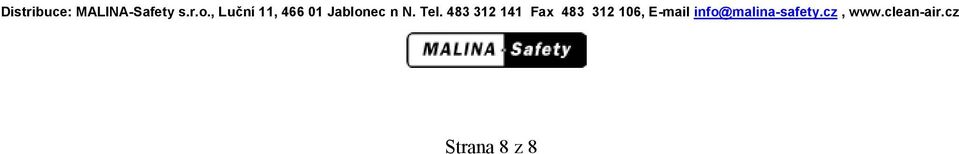

8 Distribuce: MALINA-Safety s.r.o., Luční 11, Jablonec n N. Tel Fax , info@malina-safety.cz, Strana 8 z 8
