1 SL20C SL22C HORIZONTÁLNÍ ŽALUZIE česky Technický Katalog ScreenLine dvojsklo 20 mm 22 mm

2 rozměry technické údaje SL20C SL22C Systém C C SL20C HORIZONTÁLNÍ SL22C ŽALUZIE ScreenLine horizontální žaluzie SL20C/SL22C vytvořené pro použití v jednotce dvojskla, jsou vyrobeny podle náročných technických specifikací a výrobních standardů. ytahování, spouštění a naklápění lamel je docíleno pomocí otočného magnetického přenosu přes sklo, čímž se zaručuje hermetické uzavření jednotky ve skle. Externí magnet, připevněný na vnitřní sklo dvojskla s vysokou přilnavostí, umožňuje dokonalé spojení s vnitřním magnetem. ytahování a spouštění žaluzie je docíleno použitím nekonečné šňůry, která je uchycena v externím magnetu. Šňůra je lehce napnuta pomocí šňůrového napínáku umístěného na skle přímo pod externím magnetem. ýška 0 ~ 2.0 mm Šířka 0 ~ mm Maximální plocha viz. tabulka přípustnosti ýška paketu 4,0 % výšky + 45 mm 2 ScreenLine

3 1. technické údaje Komponenty magnetického pohonu Pouzdro ze skleněného vlákna vyztuženého nylonem 66. Převodovka a součásti vyrobené z karbon-nitridové ocele. Kuličkové ložisko pro oba magnety a převodovky. Neodymové magnety s následujícími rysy: yrobená energie Bh max-mg.oe Zbytková indukce Br-Gauss 10/10 Koercitivní síla Hc-oestered 00 Maximální pracovní teplota C Curiova teplota C 310 Reverzibilní teplotní faktor C -0.12% Horní profil Extrudovaný hliník, A63S-T5 slitina. Rozměry: šířka 18 mm, výška 41 mm včetně volánku. Práškové lakované k barevnému sladění s lamelami. Obsahuje rybinu pro jednoduché a rychlé nasazení horního profilu do vrchního U-profilu distančního rámečku. Lamely Hliník, AA 11-T8 slitina. Rozměry 12,5, tloušťka 0,2 mm. ysoce odolný polyesterový nástřik. Dostupné barvy: devět. Lamely jsou speciálně ošetřeny, aby se předešlo možným únikům chemických látek do dvojskla vlivem ultrafialového záření a tepelné radiace, tzv.zamlžování. lastnosti lamel BARA LEMELY S102 S106 S125 S S142 S149 S155 S156 S157 Solární reflexe % Světelná reflexe % Solární absorbce % Spodní profil Extrudovaný hliníka63s-t5 slitina. Rozměry: šířka 14 mm, výška 11 mm. Práškově lakované k barevnému sladění s lamelami. yrobeno ze dvou do sebe uzaviratelných profilů. Žebříček Stabilizovaný %-ní polyester. 10mm rozteč. Má skvělou rozměrovou a barevnou stálost vůči U záření a je ošetřen tak, aby se předešlo možným únikům chemických látek dovnitř dvojskla vlivem ultrafialového záření a tepla. Barevně sladěny s lamelami. Šňůry Stabilizovaný %-ní polyester s vnitřním jádrem a skvělou rozměrovou stabilitou. 1,0 mm rozměr vnitřní šňůry se středovým jádrem - bílá. 4,0 mm rozměr vnější šňůry - bílá, černá nebo světle šedá. Distanční rámeček Extrudovaný hliník. Dostupný ve dvou verzích pro každý systém: SL20: U rámeček o rozměrech 20x6,5 mm s 2 mm křidélkem, L rámeček 20x6,5 mm s 8 mm křidélkem. SL22: U rámeček o rozměrech 22x6,5 mm s 2 mm křidélkem, C profil s bočním vedením 22x6,5 mm s 8 mm křidélkem. 3

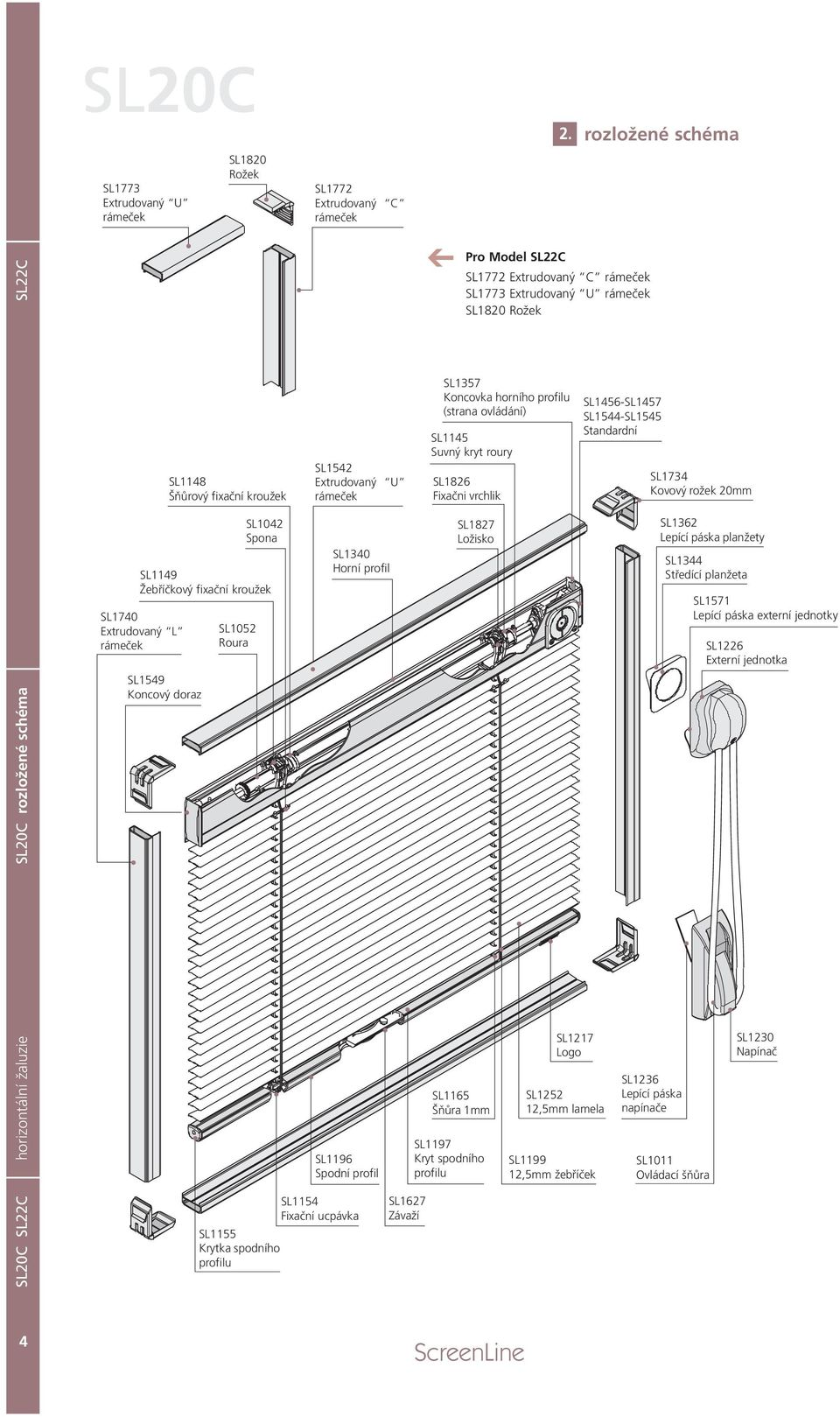

4 SL20C 2. rozložené schéma SL1773 Extrudovaný U rámeček SL1820 Rožek SL1772 Extrudovaný C rámeček SL20C SL22C horizontální žaluzie SL20C rozložené schéma SL22C SL1148 Šňůrový fixační kroužek SL1042 Spona SL1149 Žebříčkový fixační kroužek SL17 Extrudovaný L rámeček SL1549 Koncový doraz SL1052 Roura SL1155 Krytka spodního profilu SL1542 Extrudovaný U rámeček SL13 Horní profil SL1196 Spodní profil SL1154 Fixační ucpávka SL1627 Závaží Pro Model SL22C SL1772 Extrudovaný C rámeček SL1773 Extrudovaný U rámeček SL1820 Rožek SL1357 Koncovka horního profilu (strana ovládání) SL1145 Suvný kryt roury SL1826 Fixačni vrchlik SL1827 Ložisko SL1165 Šňůra 1mm SL1197 Kryt spodního profilu SL1217 Logo SL ,5mm lamela SL ,5mm žebříček SL1456-SL1457 SL1544-SL1545 Standardní SL1734 Kovový rožek 20mm SL1236 Lepící páska napínače SL1362 Lepící páska planžety SL1344 Středící planžeta SL1011 Ovládací šňůra SL1571 Lepící páska externí jednotky SL1226 Externí jednotka SL1 Napínač 4 ScreenLine

5 12,5 mm lamela SL20C dvojsklo Extrudovaný U rámeček 20 x 6.5 mm Extrudovaný L rámeček 20 x 6.5 mm 12,5 mm lamela SL22C dvojsklo Extrudovaný U profil 22 x 6.5 mm Extrudovaný C profil boční vedení 22 x 6.5 mm ScreenLine 5

6 funkce vytahování, spouštění a naklápění SL20C dvojsklo se šňůrovým ovládáním 12,5 mm lamela SL20C dvojsklo s externím motorem 12,5 mm lamela 6 ScreenLine

7 pouze naklápění 12,5 mm lamela SL20C dvojsklo s ovládáním knoflíkem 12,5 mm lamela SL20C dvojsklo s ovládáním tyčkou ScreenLine 7

8 SL20C 4 5tloušťka skla 4 mm a 5 mm Monolitické tloušťka skla 6 mm Monolitické Dá se vytahovat standardním Pouze naklápění Dá se vytahovat s pomalým Pouze naklápění s fixovaným spodním profilem 8

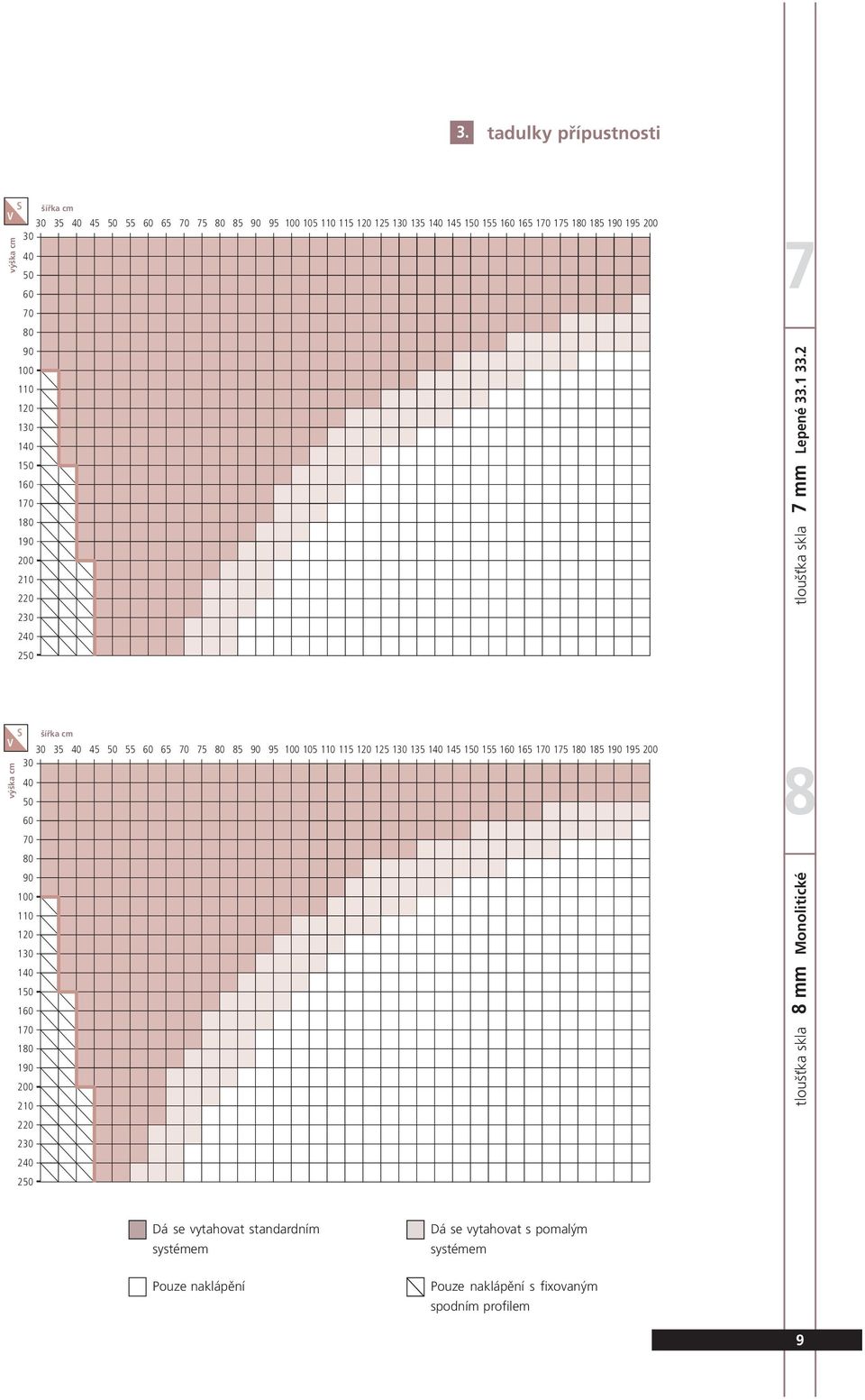

9 3. tadulky přípustnosti tloušťka skla 7 mm Lepené tloušťka skla 8 mm Monolitické Dá se vytahovat standardním Pouze naklápění Dá se vytahovat s pomalým Pouze naklápění s fixovaným spodním profilem 9

10 SL20C 9tloušťka skla 9 mm Lepené tloušťka skla 10 mm Monolitické Dá se vytahovat standardním Pouze naklápění Dá se vytahovat s pomalým Pouze naklápění s fixovaným spodním profilem 10

11 ScreenLine CZ a.s Bratislavská 1/6 691 Hodonin Czech Republic T F SL20C SL22C MTL002CZ ydáni visual design: stefanosiboni.it
