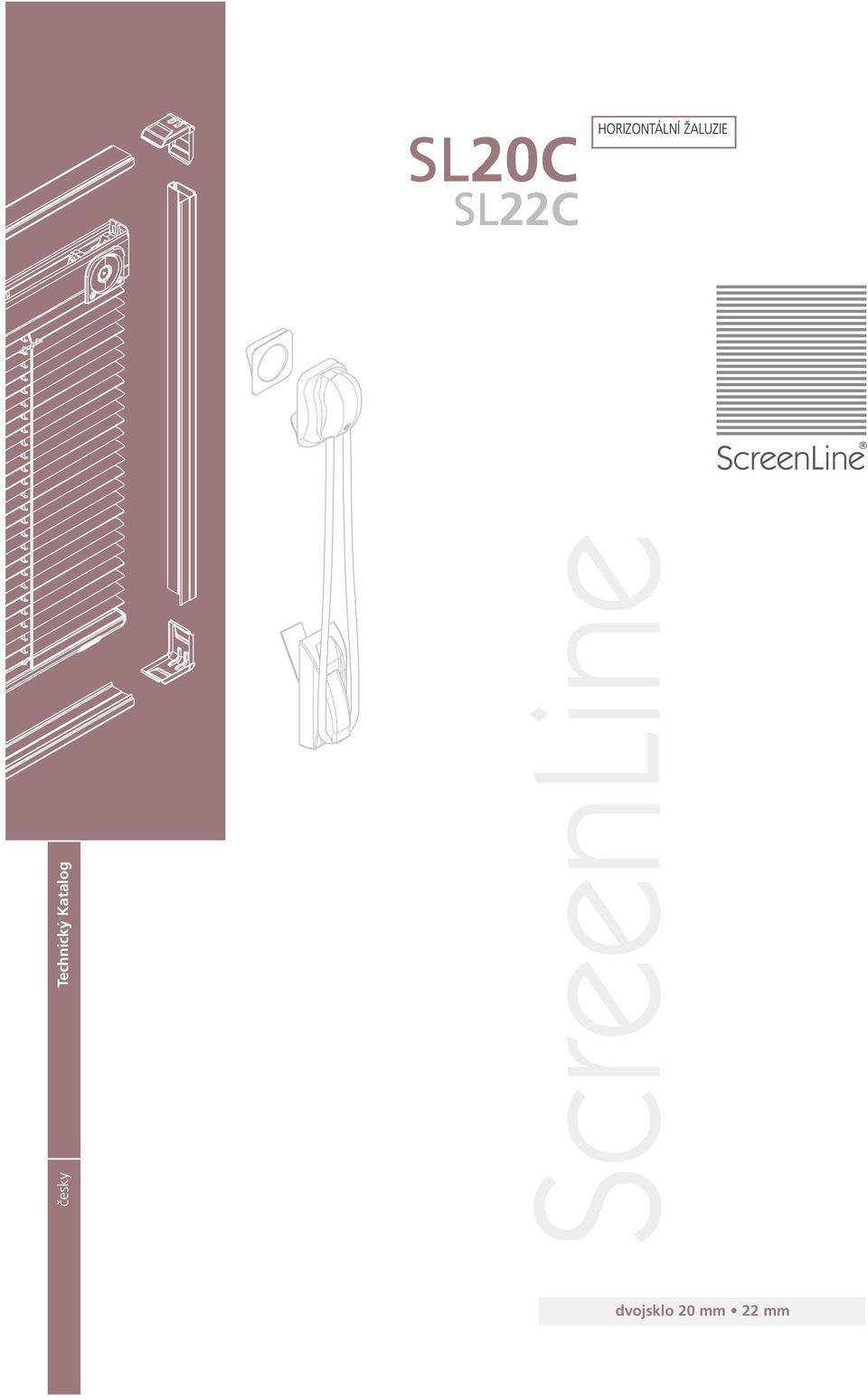

1 SL20C SL22C HORIZONTÁLNÍ ŽALUZIE česky Technický Katalog ScreenLine dvojsklo 20 mm 22 mm

2 rozměry technické údaje SL20C SL22C Systém C C SL20C HORIZONTÁLNÍ SL22C ŽALUZIE ScreenLine horizontální žaluzie SL20C/SL22C vytvořené pro použití v jednotce dvojskla, jsou vyrobeny podle náročných technických specifikací a výrobních standardů. Vytahování, spouštění a naklápění lamel je docíleno pomocí otočného magnetického přenosu přes sklo, čímž se zaručuje hermetické uzavření jednotky ve skle. Externí magnet, připevněný na vnitřní sklo dvojskla s vysokou přilnavostí, umožňuje dokonalé spojení s vnitřním magnetem. Vytahování a spouštění žaluzie je docíleno použitím nekonečné šňůry, která je uchycena v externím magnetu. Šňůra je lehce napnuta pomocí šňůrového napínáku umístěného na skle přímo pod externím magnetem. Výška 300 ~ mm Šířka 300 ~ mm Maximální plocha viz. tabulka přípustnosti Výška paketu 4,0 % výšky + 45 mm 2 ScreenLine

3 1. technické údaje Komponenty magnetického pohonu Pouzdro ze skleněného vlákna vyztuženého nylonem 66. Převodovka a součásti vyrobené z karbon-nitridové ocele. Kuličkové ložisko pro oba magnety a převodovky. Neodymové magnety s následujícími rysy: Vyrobená energie Bh max-mg.oe Zbytková indukce Br-Gauss 11000/12000 Koercitivní síla Hc-oestered Maximální pracovní teplota C 120 Curiova teplota C 310 Reverzibilní teplotní faktor C -0.12% Horní profil Extrudovaný hliník, A6063S-T5 slitina. Rozměry: šířka 18 mm, výška 41 mm včetně volánku. Práškové lakované k barevnému sladění s lamelami. Obsahuje rybinu pro jednoduché a rychlé nasazení horního profilu do vrchního U-profilu distančního rámečku. Lamely Hliník, AA 6011-T8 slitina. Rozměry 12,5, tloušťka 0,2 mm. Vysoce odolný polyesterový nástřik. Dostupné barvy: devět. Lamely jsou speciálně ošetřeny, aby se předešlo možným únikům chemických látek do dvojskla vlivem ultrafialového záření a tepelné radiace, tzv.zamlžování. Vlastnosti lamel BARVA LEMELY S102 S106 S125 S130 S142 S149 S155 S156 S157 Solární reflexe % Světelná reflexe % Solární absorbce % Spodní profil Extrudovaný hliníka6063s-t5 slitina. Rozměry: šířka 14 mm, výška 11 mm. Práškově lakované k barevnému sladění s lamelami. Vyrobeno ze dvou do sebe uzaviratelných profilů. Žebříček Stabilizovaný 100 %-ní polyester. 10mm rozteč. Má skvělou rozměrovou a barevnou stálost vůči UV záření a je ošetřen tak, aby se předešlo možným únikům chemických látek dovnitř dvojskla vlivem ultrafialového záření a tepla. Barevně sladěny s lamelami. Šňůry Stabilizovaný 100%-ní polyester s vnitřním jádrem a skvělou rozměrovou stabilitou. 1,0 mm rozměr vnitřní šňůry se středovým jádrem - bílá. 4,0 mm rozměr vnější šňůry - bílá, černá nebo světle šedá. Distanční rámeček Extrudovaný hliník. Dostupný ve dvou verzích pro každý systém: SL20: U rámeček o rozměrech 20x6,5 mm s 2 mm křidélkem, L rámeček 20x6,5 mm s 8 mm křidélkem. SL22: U rámeček o rozměrech 22x6,5 mm s 2 mm křidélkem, C profil s bočním vedením 22x6,5 mm s 8 mm křidélkem. 3

4 SL20C 2. rozložené schéma SL1773 Extrudovaný U rámeček SL1820 Rožek SL1772 Extrudovaný C rámeček SL20C SL22C horizontální žaluzie SL20C rozložené schéma SL22C SL1148 Šňůrový fixační kroužek SL1042 Spona SL1149 Žebříčkový fixační kroužek SL1740 Extrudovaný L rámeček SL1549 Koncový doraz SL1052 Roura SL1155 Krytka spodního profilu SL1542 Extrudovaný U rámeček SL1340 Horní profil SL1196 Spodní profil SL1154 Fixační ucpávka SL1627 Závaží Pro Model SL22C SL1772 Extrudovaný C rámeček SL1773 Extrudovaný U rámeček SL1820 Rožek SL1357 Koncovka horního profilu (strana ovládání) SL1145 Suvný kryt roury SL1826 Fixačni vrchlik SL1827 Ložisko SL1165 Šňůra 1mm SL1197 Kryt spodního profilu SL1217 Logo SL ,5mm lamela SL ,5mm žebříček SL1456-SL1457 SL1544-SL1545 Standardní SL1734 Kovový rožek 20mm SL1236 Lepící páska napínače SL1362 Lepící páska planžety SL1344 Středící planžeta SL1011 Ovládací šňůra SL1571 Lepící páska externí jednotky SL1226 Externí jednotka SL1230 Napínač 4 ScreenLine

5 12,5 mm lamela SL20C dvojsklo Extrudovaný U rámeček 20 x 6.5 mm Extrudovaný L rámeček 20 x 6.5 mm 12,5 mm lamela SL22C dvojsklo Extrudovaný U profil 22 x 6.5 mm Extrudovaný C profil boční vedení 22 x 6.5 mm ScreenLine 5

6 funkce vytahování, spouštění a naklápění SL20C dvojsklo se šňůrovým ovládáním 12,5 mm lamela SL20C dvojsklo s externím motorem 12,5 mm lamela 6 ScreenLine

7 pouze naklápění 12,5 mm lamela SL20C dvojsklo s ovládáním knoflíkem 12,5 mm lamela SL20C dvojsklo s ovládáním tyčkou ScreenLine 7

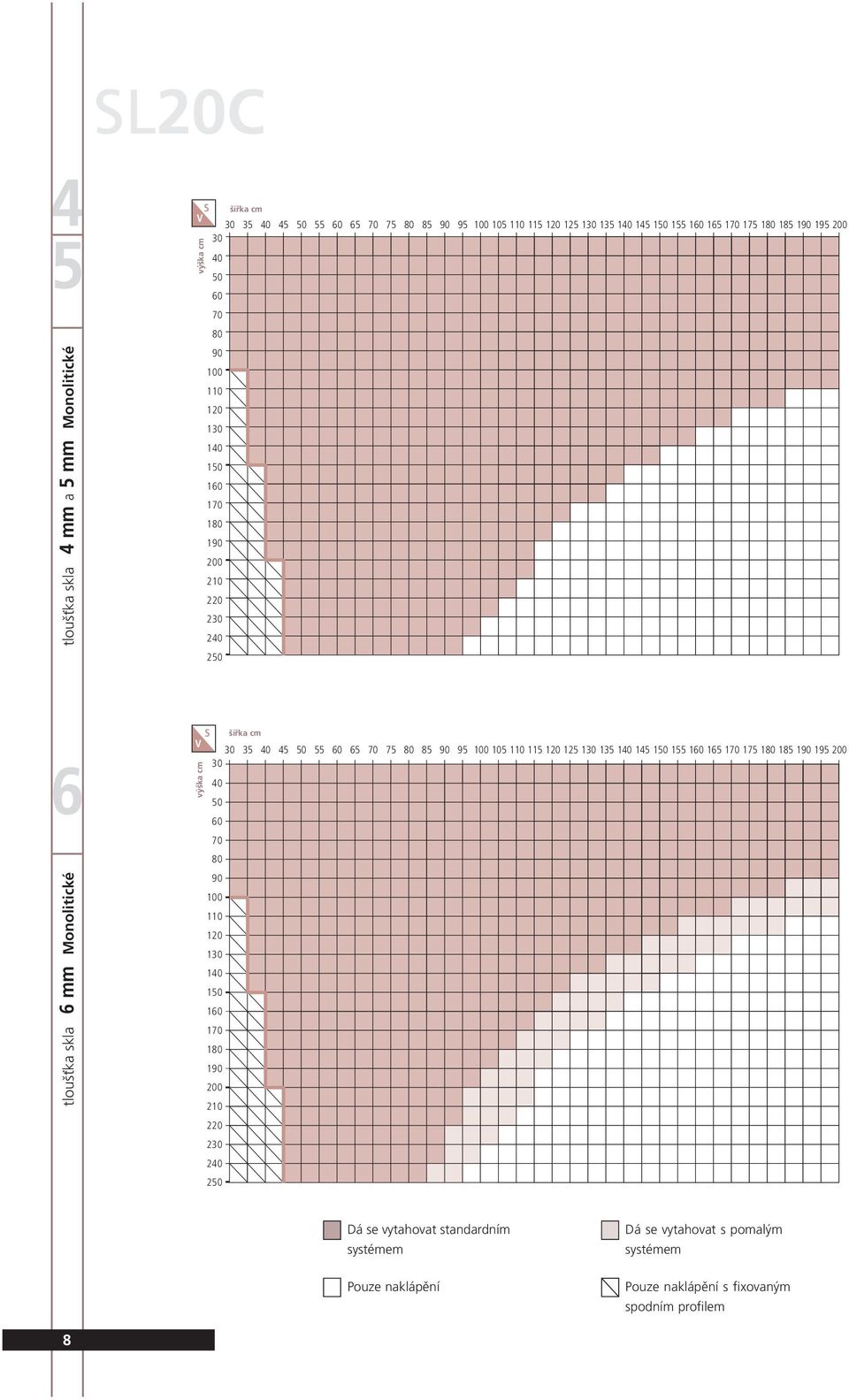

8 SL20C 4 5tloušťka skla 4 mm a 5 mm Monolitické S šířka cm V výška cm 6tloušťka skla 6 mm Monolitické S šířka cm V výška cm Dá se vytahovat standardním systémem Pouze naklápění Dá se vytahovat s pomalým systémem Pouze naklápění s fixovaným spodním profilem 8

9 3. tadulky přípustnosti S šířka cm V výška cm 7tloušťka skla 7 mm Lepené S šířka cm V výška cm 8tloušťka skla 8 mm Monolitické Dá se vytahovat standardním systémem Pouze naklápění Dá se vytahovat s pomalým systémem Pouze naklápění s fixovaným spodním profilem 9

10 SL20C 9tloušťka skla 9 mm Lepené S šířka cm V výška cm 10 tloušťka skla 10 mm Monolitické S šířka cm V výška cm Dá se vytahovat standardním systémem Pouze naklápění Dá se vytahovat s pomalým systémem Pouze naklápění s fixovaným spodním profilem 10

11 4. zasklení žaluzie ScreenLine sada komponentů Při obdržení zboží zkontrolujte neporušenost balíčku a ujistěte se, že všechny komponenty jsou obsaženy podle objednávky. Sada obsahuje: horizontální žaluzii obsahující magnetické ovládání vložené do horního profilu, které bylo při výrobě složeno společně s horním U rámečkem 1 kus spodního U rámečku (šířka) 2 kusy L bočního rámečku (výška) pro systém 20 mm. Eventuálně 2 kusy C rámečku bočního vedení (výška) pro systém 22 mm 4 kusy ocelových nebo plastových rožků vnější sada magnetického ovládání včetně středící planžety plus šňůrka se šňůrovým napínákem, vše opatřeno přímo z výroby lepící páskou. Důležité: pro SL20C s bočním L rámečkem je ochrana umístěna na stranu 3 (viz. obrázek), pro SL22C s C rámečkem s bočním vedením jsou oba povrchy 2 a 3 chráněny. složení sady Sestavení vnitřní jednotky žaluzie Příprava rámečků Naplňte příslušný boční rámeček potřebným množstvím molekulárního sorbentu a sestavte jej se spodním rámečkem (zajistěte, aby křidýlko L bočního rámečku je správně zapadlo za vyčnívající profil spodního rámečku.) Složte jej s horním profilem/horním rámečkem k vytvoření kompletního obvodu, zkontrolujte že je magnet na stejné straně jako L profil (t.j. vnitřní strana - povrch 3), aby se předešlo zachycení lamel ve výběžku. postup sestavení rámečku systému SL20C rámeček - sestavení skla 11

12 zasklení žaluzie Aplikujte butyl na vytvořený rámeček v nepřerušené lince podle normy EN Ujistěte se, že vnitřní žaluzie není kontaminována butylem během tohoto postupu a že je žaluzie plně vytažena. Sestavení na lince Nechte první sklo projet myčkou. Umístěte rámeček a žaluzii rovnoměrně na sklo, přesvědčte se, že je se sklem dokonale symetrický a pravoúhlý (předejděte průhybu rámečku dovnitř) a přitlačte jej pro získání vysoké přilnavosti. Pokračujte přiložením druhého skla a dále pak klasickým postupem přítlaku na automatickém lisu. Plnění plynu Za užití vhodných postupů nahraďte vnitřní vzduch argonem. vložení žaluzie do rámečku Testování Před konečným tmelením (jak je popsáno v EN ) otestujte funkčnost žaluzie, správné používání šňůrově ovládané jednotky externího magnetu po umístění dvojskla do vertikální polohy s horním profilem žaluzie nahoře. Přesvědčte se, že vzdálenost mezi lamelami a bočním rámečkem zůstává po celé výšce stejná. Druhé tmelení Žaluzii úplně vytáhněte a aplikujte druhou finální vrstvu tmelu. aplikace butylu 12

13 zasklení žaluzie Poznámka Žaluzie musí být kompletně vytažena pokud se s dvojsklem manipuluje buď vertikálně nebo horizontálně, jinak je možné žaluzii při jejím jenom částečném vytažení poškodit. Středící planžeta musí být nalepena tak, že na místě upevnění externího magnetu zajistí správné zarovnání interních a externích magnetů. Povrch skla musí být před nalepením očištěn. Externí magnet a napínák šňůry musí být umístěn na povrch skla po zasklení do okna. Znovu zajistíme, že je povrch skla dokonale čistý pro získání dobré přilnavosti. Transport a skladování Pro transport a skladování prosím použijte doporučení v příslušné části technického katalogu ScreenLine. sestavení skla druhé tmelení dvojskla 13

14 Zákazník ScreenLine ScreenLine CZ a.s. Bratislavská 1/ Hodonin T F Pozice Počet Model Sklo Šířka Výška Tloušťka Hloubka obvodového tmelu Ovládání Lamela Látka Poznámky strana ovládání mm mm mm (bez rámečku) Délka ovládací šňůry mm mm Barva Typ Barva SL20C Plissé SL22C Plissé SL20C SL22C SL27C Plissé SL32C Plissé SL27C SL32C SL27C Rolo SL32C Duette Externí motor Pravé Levé datum podpis standardní barva ovládání transparentní jiná barva ovládání bílá šedá antracitová *Výrobní standard: 5,5 mm hloubka druhého tmelu + 6,5 mm rámeček. Vyplňujte pouze u připadé odlišné hloubky tmelu. Fax info@screenline.cz Systém C objednávka 15

15 ScreenLine CZ a.s Bratislavská 1/ Hodonin Czech Republic T F SL20C SL22C MTL002CZ Vydáni visual design: stefanosiboni.it
