CENY: V katalogu uvedené ceny jsou bez 19 % DPH. Platí nejméně do konce roku 2009.

Transkript

1 Vážený zákazníku, firma RH+ se věnuje výrobě nástrojů pro spodní a vícestranné frézky, zejména pro použití ve stavebním truhlářství. Katalog obsahuje současný sortiment sériových výrobků, který průběžně rozšiřujeme. DODÁVÁNÍ: - nákupem přímo ve výrobním závodě - zasláním na dobírku - nákupem prostřednictvím našich prodejců (třetí strana obálky) ZÁRUKY: Záruční lhůta na všechny nástroje je 24 měsíců od data prodeje, pokud není na záručním listě uvedena doba delší. Záruka se nevztahuje na běžné otupení a provozní opotřebení nástrojů. S případnými reklamacemi se obracejte přímo na výrobní závod. SERVIS: Ostříme a opravujeme nástroje z naší výroby. Ostření můžete zadat rovněž našim smluvním ostřírnám (zadní strana obálky), které tuto práci provedou stejně kvalitně jako výrobní závod. CENY: V katalogu uvedené ceny jsou bez 19 % DPH. Platí nejméně do konce roku TECHNICKÉ PROVEDENÍ: Vzhledem k soustavnému vývoji nástrojů i výrobních technologií si výrobce vyhrazuje právo na odchylky od vyobrazeného provedení, pokud tím nezpůsobí zásadní změnu užitných vlastností nástroje. INOVACE OBSAH Univerzální hlavy s tvarovými noži Hlavy a nože typu B Hlavy do čtyřstranek Hlavy pro zakázkoé profily Frézy na dveře a nábytková dvířka Frézy na dveře DV Frézy na dveře bez čepování Kuchyňská dvířka - rámeček Kuchyňská dvířka - mejdlíčko Frézy na výplně Frézy na obložkové rámy Obložkový rám SOFT-LINE Frézy univerzálního použití Čepovací frézy Drážkovací frézy Úhlové frézy Falcovací frézy Opěrná ložiska Radiusové frézy Frézy na nekonečný spoj Mezikroužky Diamantové brousky Dlabací vrtáky, sukovníky Stupňovité vrtáky, záhlubníky Zdvojená a špaletová okna Křídlo pro izolační dvojsklo Křídlo pro jednoduché zasklení Křídlo profilové K-L-M Rám drážkový Sady na špaletová okna Eurookna EURO 68-78, stavitelná, SOFT-LINE EURO , stavitelná, SOFT-LINE EURO 78-92, stavitelná, SOFT-LINE EURO 78-92, stavitelná, dřevo - hliník EURO 92, pevná, SOFT-LINE Drobné příslušenství k sadám Výroba zasklívacích lišt ve čtyřstrance Domovní dveře ve stylu EURO-oken Tvrdokovové žiletky CERATIZIT Frézy na palubky Palubková stavebnice - lehká řada Palubková stavebnice - těžká řada Pouzdra, redukční pouzdra Zakázkové nástroje Seznam prodejců str. obálky Kotoučové pily Seznam smluvních ostříren..... zadní str. obálky

2 FRÉZOVACÍ HLAVY S VÝMĚNNÝMI NOŽI TYP: B - 20 až B Provedení: Tříbřité nástroje Ocelové těleso Upínané HL nože Možnost upínat užší nože do širších hlav pomocí klínů, jejichž šířka je stejná jako šířka nože (viz foto). Výměnné nože se dodávají po trojicích n max = 9000 ot./min Mechanický posuv D max d Obj. číslo Cena Kč B ,- B ,- B ,- B ,- B ,- B ,- B ,- Pozn: V ceně hlavy jsou i upínací klíny stejné šířky. TYP: ZAKÁZKOVÉ NOŽE ŠIKMÉ, RADIUSOVÉ A PROFILOVÉ Tyto nože se vybrušují podle přání zákazníka a neudržují se ve skladovém sortimentu. Hloubka profilu (měřeno ve dřevě) je standartně 16mm, za příplatek 25% může být až 23mm. ZADEJTE: Řada Šířka Materiál Cena Kč za sadu 3 ks Řada 0: (šikmé) Řada 1: (půlkruh vydutý) Řada 2: (půlkruh vypouklý) R R HORNÍ BRANÍ R R SPODNÍ BRANÍ úhel sklonu, horní nebo spodní braní Radius Radius 0 20 HL 760,- 25 HL 830,- 32 HL 880,- 40 HL 960,- 50 HL 1.030,- 60 HL 1.220,- 100 HL 1.620,- 1 a 2 20 HL 1.250,- 25 HL 1.300,- 32 HL 1.420,- 40 HL 1.500,- 50 HL 1.600,- 60 HL 1.880,- Řada 3: (čtvrtkruh vydutý) R HORNÍ BRANÍ R SPODNÍ BRANÍ Radius, horní nebo spodní braní 3 a 4 20 HL 1.100,- 25 HL 1.180,- 32 HL 1.270,- 40 HL 1.380,- 50 HL 1.500,- Řada 4: (čtvrtkruh vypouklý) Řada 5: (profily) R HORNÍ BRANÍ SPODNÍ BRANÍ Radius, horní nebo spodní braní Ostatní zakázkové profily vyjma kontraprofilů. R 5 20 HL 1.570,- 25 HL 1.720,- 32 HL 1.880,- 40 HL 2.110,- 50 HL 2.500,- 60 HL 2.920,- 100 HL 4.300,- 2

3 22 Falcovací: FRÉZOVACÍ HLAVY S VÝMĚNNÝMI NOŽI ,-Kč 16,3 12,3 0,5 ŠÍŘKA 20 mm Celoobvodové kování: 13,5 9, ,-Kč ŠÍŘKA 25 mm Náhradní díly: KLÍNY ,-Kč ŠROUB M8 16,-Kč (1 kus) ,-Kč Nábytkový rohový spoj: R ,-Kč R ,-Kč Náhradní díly: ,-Kč ŠROUB M8 (1 kus) 16,-Kč KLÍNY ,-Kč 18,5 5 2,5 5 Palubky obkladové: 18,5 5 2, ,-Kč ,-Kč Na skladě též v zrcadlovém provedení pro čtyřstranku. 34 9, ,5 9,5 60 4,5 ŠÍŘKA 32 mm Spojovací profily: ,-Kč ,-Kč ,-Kč Ozdobné lišty: R6 R6 R4 6 R5 13 R6 R6 13 R5 K-profil dvířek: ,-Kč ,-Kč ,-Kč Pozn: Ceny se (kromě upín. šroubů) rozumějí za 3 kusy, tj. osazení na celou hlavu. 3 Náhradní díly: ŠROUB M10 20,-Kč (1 kus) KLÍNY ,-Kč

4 ,5 1,5 14, , ,9 1,5 Spojovací profily: 12, , , ,-Kč ,-Kč ,-Kč /7 980,-Kč ,-Kč ,-Kč R ,5 28 7, R5 R5 19,8 6, ŠÍŘKA 40 mm Ozdobné lišty: 6 R6 R ,5 16 R R6 6 6 R ,-Kč ,-Kč ,-Kč ,-Kč , Náhradní díly: 8,5 27,5 7 8,5 5 Zasklívací lišta: 3 R5 5 5 R R5 14, R ,-Kč Nože slouží pro výrobu obloukových lišt s profilem stejným jako Palubky obkladové: ŠÍŘKA 50 mm Kontraprofily dveří Palubky podlahové: FRÉZOVACÍ HLAVY S VÝMĚNNÝMI NOŽI /3 980,-Kč Na skladě též v zrcadlovém provedení pro čtyřstranku. Spojovací profily: ,-Kč ,-Kč ,-Kč ,-Kč KLÍNY ,-Kč ŠROUB M10 20,-Kč (1 kus) (vsazená výplň): ,-Kč ,-Kč Kontraprofily dveří (k zasklení): ,-Kč ,-Kč

5 FRÉZOVACÍ HLAVY S VÝMĚNNÝMI NOŽI ŠÍŘKA 60 mm Madla k zábradlí: 9 Kontraprofily dveří s lištou k odříznutí: 16 14, R16 R5 R ,-Kč ,-Kč ,5 12 R5 R ,-Kč Spojovací profil: Pozn: Profilování těchto nožů je stejné jako u typů a ,5 6, ,-Kč ŠÍŘKA 100 mm Spojovací profily: ,-Kč ,-Kč ,9 6, ,-Kč 6 6 Náhradní díly: ŠROUB M8 16,-Kč (1 kus) KLÍNY ,-Kč Pozn: Ceny se (kromě upín. šroubů) rozumějí za 3 kusy, tj. osazení na celou hlavu. 5

6 FRÉZOVACÍ HLAVY S VÝMĚNNÝMI NOŽI TYP: 4 ST-50/3,.../4,.../6 Univerzální nožová hlava určená k použití na čtyřstrankách. Provedení: Tří nebo šestibřitý nástroj Ocelové těleso šířky 50 mm Upínané HL nože Možnost upínat užší nože do širších hlav pomocí klínů, jejichž šířka je stejná jako šířka nože Upínací průměr d=40 H7 Pracovní průměr D max =134 až 180 mm n max = ot./min Mechanický posuv Poznámka: Na přání lze dodat též čtyřbřité provedení, ovšem pouze k osazení zakázkovými noži. Typ 4ST-50/3 4ST-50/4 D max v d Obj. číslo (na přání) Cena Kč 1.950,- (2.500,-) 4ST-50/ ,- TYP: BK - 50 Kuželová nožová hlava pro velké rádiusy nebo římsové profily. Provedení: Dvoubřitý nástroj Ocelové těleso Upínané HL nože Upínací průměr d=30 (na přání d=40) n max = ot./min Mechanický posuv Poznámka: Do této hlavy se vyrábějí pouze zakázkové profily. Typ D max v d Materiál Obj. číslo Cena Kč BK (40) ,- sada nožů š. 50 HL výška profilu 15mm 2.200,- sada nožů š. 60 HL výška profilu 15mm 2.600,- HL ,- sada nožů š. 50 HL výška profilu 22mm 2.640,- sada nožů š. 60 HL výška profilu 22mm 3.120,- Rastr pro návrh profilu 1:1 Do milimetrové sítě nakreslete Vámi požadovaný profil 6

7 FRÉZOVACÍ HLAVY S VÝMĚNNÝMI NOŽI TYP: NH 40 - PROFILOVACÍ Univerzální nožové hlavy, určené k zakázkovému profilování tvrdokovových a HL (HSS) břitů. Podle tvaru profilu se volí spodní, horní nebo oboustranné provedení. Jakost tvrdokovu lze volit buďto na rostlé dřevo nebo na MDF a DTD. Předností hlav je hluboké uložení nožů v tělese, zabraňující deformaci tělesa při nahodilém přetížení. Provedení: Ocelové těleso Dva upínané HM, HL či HSS břity. Kalené podložné desky pod HM břity Pracovní průměr max. 150 mm Upínací průměr 30 nebo 40 mm Mechanický posuv Náhradní díly Upínací klín obj. č Upínací šroub M8 16 obj. č nebo 40 mm OBOUSTRANNÁ SPODNÍ HORNÍ Varianty nožového osazení Nožový plátek HW HL (HSS) Nástrojová ocel (HSS) Nožová opěrka Tvrdokov Do milimetrové sítě zakreslete Váš profil. Typ D max v d Materiál Obj. číslo Cena Kč Dvoubřité D max v d Materiál Obj. číslo Cena Kč NH 40 - PROFILOVACÍ oboustranná (hlava vč. klínů) - 2z (40) ,- NH 40 - PROFILOVACÍ spodní (hlava vč. klínů) - 2z (40) ,- NH 40 - PROFILOVACÍ horní (hlava vč. klínů) - 2z (40) ,- Nožové osazení bez profilování Tvrdokov na rostlé dřevo - 1z (vč. opěrky) HW ,- Tvrdokov na MDF - 1z (vč. opěrky) HW ,- Tvrdokov na DTD - 1z (vč. opěrky) HW ,- Vysokolegovaná nástrojová ocel - 1z HL ,- 7

8 TYP: DVEŘE 2001 Provedení: Ocelová tělesa Upínané HSS a HL nože bez potřeby seřizování Montáž na pouzdrech, upínací o 30 nebo 40 mm Dodržují nulové linie Profily Dmax = 200, čepování Dmax = 320 Přiznané spáry Ruční posuv Souprava fréz na interiérové i domovní dveře opouští dosud zaběhnutou koncepci tzv. "úhlopříčně souměrných kontraprofilů" vyznačujících se tím, že na profil i spoj se používají tytéž frézy, pouze vzájemně prohozené. Protože taková koncepce velmi omezuje výběr profilů, přichází nástroj DVEŘE 2001, který Vám umožní vyrábět DVEŘE BEZ KOMPROMISŮ Nástrojovou sadou vyrobíte: - dveře interiérové 40 až 46 mm se vsazenou výplní - dveře interiérové 40 až 45 mm s jednoduchým zasklením - dveře interiérové 40 až 45 mm kombinované (sklo + výplň) - dveře interiérové 40 až 46 mm se zalištovanou výplní - dveře domovní 50 až 56 mm se zalištovanou termovýplní nebo izolačním dvojsklem Všechny tyto typy dveří mohou mít rohový spoj na: - hluboký čep délky až 12,5 cm - slepý čep - kolíkovaný spoj na hloubku profilu. Ke všem variantám je též samozřejmostí: - odřezávání zasklívací lišty - výroba obloukových vlysů podle šablony s odříznutím lišty stopkovou frézou. A aby toho nebylo málo, nabízíme: - ke dvěma sériově vyráběným profilům možnost zhotovení takřka libovolného tvaru podle Vašeho návrhu. 1. Vsazená výplň FRÉZY NA DVEŘE Varianty dveří (pro úsporu místa nejsou kreslena pouzdra): 2. Jednoduché zasklení Široká zasklívací lišta, respektující charakteristiku základního profilu Čepování zůstává stejné. Úzké čepovací nože v horním nástroji jsou určené pro interiérové dveře Kombinované dveře V místě dřevěné výplně se lišta po odříznutí zúží o 1 až 7 mm, v místě skla zůstane stejná jako v případě č. 2.

9 FRÉZY NA DVEŘE 4. Lištovaná výplň Úzká zasklívací lišta, respektující charakteristiku základního profilu 5. Domovní dveře Také zde je použita úzká zasklívací lišta. Vložená fréza rozšiřuje drážku pro použití izolačního dvojskla nebo tepelně izolační výplně. Široké čepovací nože v horním nástroji 6. Odřezávání rovné lišty 7. Obloukový vlys jsou určené pro domovní dveře a poskytují čepy přijatelné šířky. 8. Odříznutí obloukové lišty Frézování profilu probíhá podle stejné šablony, jaká se použije pro odříznutí lišty stopkovými frézami. a) Frézování žlábku b) Odříznutí lišty Lišta se odřezává stopkovou frézou 5 mm, nadvakrát s přidáním hloubky Opěrný kroužek 20 Opěrný kroužek 18 9

10 SÉRIOVÉ PROFILY M 1 : 1 Profil B 2001: FRÉZY NA DVEŘE Profil R 2001: PROGRAM ZAKÁZKOVÝCH PROFILŮ Do milimetrové sítě můžete nakreslit profil podle Vašeho přání. Přiznané spáry R 2 mm mohou být větší, nebo nemusejí být vůbec. Vsazená výplň Široká lišta Úzká lišta Typ Materiál Obj. číslo Cena Kč DVEŘE základní sada pro vsazenou výplň HSS, HL ,- - varianta s noži tvrdokovovými HW ,- Obsahuje: 4 frézy (č. 1 až 4), 2 upínací pouzdra, opěrné ložisko, sadu mezikroužků, nožové osazení pro jeden sériový profil DVEŘE rozšíření pro zasklení a domovní dveře (doplněk k zákl. sadě) HSS, HL ,- - varianta s noži tvrdokovovými HW ,- Obsahuje: 5 fréz (č. 5 až 9), 2 stopkové frézy (10 a 11), upínací pouzdro pro odřezávání lišty, nožové osazení pro jeden sériový profil, sadu mezikroužků Doplňky pro změnu profilu a další příslušenství: Sériové profilové nože pro základní sadu (komplet) 4.110,- Sériové profilové nože pro rozšíření (komplet) 2.184,- Zakázkové profilové nože pro základní sadu (komplet) 6.100,- Zakázkové profilové nože pro rozšíření (komplet) 3.050,- Příslušenství ke stopkovým frézám (2 x opěrný kroužek a univ. upínací deska) 1.240,- Pracovní stolek pro odřezávání lišty stopkovými frézami 9.995,- 10

11 FRÉZY NA DVEŘE DVEŘE výběr z již dodaných zakázkových profilů NOVÉ Atypický profil Atypický profil Atypický profil Atypický profil Atypický profil Atypický profil Atypický profil Profily, řešené pouze pro vsazenou výplň: Atyp. pr Atyp. pr Atyp. pr Atyp. pr Atypický profil Pozn: Tyto nože se neudržují na skladě. Dodací lhůta: HSS... 2 týdny HW týdny Cena podle individuální kalkulace

12 FRÉZY NA DVEŘE DVEŘE náhradní díly Poznámka: Nože jsou vyobrazené s profilem B, profil R je uveden pouze v ceníku. Nůž profilovací Nůž profilovací Nůž čepovací Nůž čepovací Nůž profilovací základní horní základní spodní základní horní základní spodní široké zasklívací lišty Nůž profilovací Nůž čepovací Nůž čepovací Nůž profilovací Nůž na žlábek úzké zasklívací do polodrážky úzký do polodrážky k rozšíření drážky odřezávání lišty lišty široký pro výplň Nůž na drážku Nůž na drážku Nůž na drážku Stopková fréza Stopková fréza pro výplň horní pro výplň spodní pro sklo na odřezávání lišty na žlábek odřezávací lišty Typ Materiál Obj. číslo Cena Kč Nůž Profil B Profil R za 1 kus 1-1 HL ,- 2-1 HL ,- 3-1 HL ,- 4-1 HL ,- 5-1 HL ,- 5-2 HL ,- 6-1 HL ,- 6-2 HL ,- 7-1 HL ,- 8-1 HL ,- 2-2 HSS ,- 1/5-2 HSS ,- 2-3 HSS ,- Stopka 5 HSS ,- Stopka R2 HSS ,- Typ Materiál Obj. číslo Cena Kč Nůž Profil B Profil R za 1 kus 1-1 HW ,- 2-1 HW ,- 3-1 HW ,- 4-1 HW ,- 5-1 HW ,- 5-2 HW ,- 6-1 HW ,- 6-2 HW ,- 7-1 HW ,- 8-1 HW ,- 2-2 HW ,- 1/5-2 HW ,- 2-3 HW ,- Stopka 5 HW ,- Pila na odřezávání lišty DVEŘE ,- Poznámka: Ceny omezovačů jsou 30% ceny HL nožů. Omezovače nemají objednací čísla. 12

13 FRÉZY NA DVEŘE TYP: DOMOVNÍ DVEŘE BEZ ČEPOVÁNÍ Hlava s výměnnými noži na profil a spoj domovních dveří s odřezávanou lištou a s přiznanou spárou. Rohový spoj je na vsazené pero, nebo kolíkovaný. Dodává se 1 hlava B-80 a 2 sady nožů. Určeno pouze na masiv, nikoli na MDF! Provedení: Ocelové těleso Upínané HL nože Strojní posuv Poznámky: 1) Výška lišty závisí na způsobu odřezávání: U rovných vlysů použijte pilu s=2,8 mm, lišta bude 19mm vysoká. U obloukových vlysů odřezávejte stopkovou frézou ø5 mm, lišta bude 17 mm vysoká. 2) Spodní radius na liště je nutné udělat na druhou operaci. Zaoblovací fréza na něj není součástí dodávky. NOVÉ Obloukový vlys Přímý vlys PROFIL KONTRAPROFIL Profily M 1:1 18 PROFIL A R2,5 PROFIL B PROFIL C PROFIL E Typ D v d Materiál Obj. číslo Cena Kč Hlava B ,- Sada nožů A (profil + K-profil) HL ,- Sada nožů B (profil + K-profil) HL ,- Sada nožů C (profil + K-profil) HL ,- Sada nožů E (profil + K-profil) HL ,- Pila 200 2, WZ HW 445,- Stopková fréza ø5 HSS ,- 13

14 FRÉZY NA DVEŘE KUCHYŇSKÁ DVÍŘKA - RÁMEČEK Provedení: Ocelová tělesa Tvrdokovové žiletky, opakovaně ostřitelné Na dřevo i MDF 5 výměnných profilů Volitelná přiznaná spára Ruční posuv Upínání d = 30-40, Dmax = 156 mm n = ot./min. Sadou můžete vyrábět rámečky kuchyňských a nábytkových dvířek ve variantách: - vsazená nebo lištovaná výplň. - s přiznanou spárou nebo bez ní. Se sadou se dodává 1 profil podle Vaší volby. NOVÉ MAX. 29 MAX. 29 Sestava pro vsazenou výplň, bez přiznaných spár: MAX. 29 MAX MAX MAX Sestava pro lištovanou výplň, bez přiznaných spár: 12 Tytéž varianty dvířek s použitím doplňkové frézy na přiznanou spáru (na jednu operaci): R 1,5 R 1,5 Typ D v d Mat. Obj. číslo Cena Kč Kuchyňská dvířka profil B, sada (40) HW ,- Kuchyňská dvířka profil C, sada (40) HW ,- Kuchyňská dvířka profil H, sada (40) HW ,- Kuchyňská dvířka profil K, sada (40) HW ,- Kuchyňská dvířka profil L, sada (40) HW ,- Samostatné profilové nože (pro změnu profilu): Nůž profil B HW ,- Nůž profil C HW ,- Nůž profil H HW ,- Nůž profil K HW ,- Nůž profil L HW ,- 14

15 Vsazená výplň, přiznaná spára B C H K L VARIANTY PROFILŮ DVÍŘEK V MĚŘÍTKU 1 : 1 Lištovaná výplň, přiznaná spára Vsazená výplň, bez přiznané spáry B C H K L B C H K L Lištovaná výplň, bez přiznané spáry B C H K L 15

16 TYP: KUCHYŇSKÁ DVÍŘKA Provedení: Duralová tělesa Tvrdokovové žiletky, opakovaně ostřitelné Na dřevo i MDF Horní nebo Spodní braní (nutno uvést v objednávce) Ruční posuv n=5500 až 8000 ot./min Poznámka: Dodávají se buď samostatné profilové frézy (Horní nebo Spodní braní), nebo kompletní nástrojové sady (Horní nebo Spodní braní, viz foto). Sadou pro spodní braní se profiluje a zaobluje rádiusem R2 viz obr. 1. Sadou pro horní braní se profiluje, zaobluje rádiusem R2 a může se dělat drážka pro výplň viz obr. 2. Obě sady obsahují odvalovací ložisko, které umožňuje kopírovat tvar dvířek. Doplňky a náhradní díly: Profilový nůž (obloukový) FRÉZY NA KUCHYŇSKÁ DVÍŘKA Obloukový výběh SPODNÍ BRANÍ samostatný profil HORNÍ BRANÍ samostatný profil Horní braní obj. č (obloukový) obj. č (šikmý) Profilový nůž (šikmý) Šikmý výběh Spodní braní obj. č (obloukový) obj. č (šikmý) Typ D v d Mat. Obj. číslo Cena Kč Kuchyňská dvířka - hlavní profil, horní braní 180 x 27 x 30(40) HW ,- Kuchyňská dvířka - hlavní profil, spodní braní 180 x 27 x 30(40) HW ,- Kuchyňská dvířka - nástrojová sada, horní braní HW ,- (hlavní profil, zaoblovací fréza, drážkovací fréza, kopírovací ložisko, mezikroužky) Kuchyňská dvířka - nástrojová sada, spodní braní HW ,- (hlavní profil, zaoblovací fréza, kopírovací ložisko, mezikroužky) Doplňky a náhradní díly: Kuchyňská dvířka - zaoblovací fréza, horní braní 106,4 x 5 x 30(40) HW ,- Kuchyňská dvířka - zaoblovací fréza, spodní braní 106,4 x 5 x 30(40) HW ,- Kuchyňská dvířka - drážkovací fréza (pouze pro horní braní) 120 x 4 x 30(40) HW ,- Profilový nůž obloukový - Spodní braní HW ,- Profilový nůž obloukový - Horní braní HW ,- Profilový nůž šikmý - Spodní braní HW ,- Profilový nůž šikmý - Horní braní HW ,- Drážkovač NF-1820 HW NF ,- Zaoblovač FKB R2 HW FKB R2 355,- Předřez L141 HW L ,- Upínací šroub profilového nože ,- Upínací šroub pro předřez L 141 a drážkovač NF ,- Upínací matice předřezu L ,- Upínací matice drážkovače NF ,- Upínací šroub pro KFB R ,- 16

17 TYP: VP 45 HW Fréza na výplně kuchyňských a nábytkových dvířek. Tvrdokovové žiletky, vhodné na masiv i MDF. Poloha nožů je dána upnutím, bez potřeby seřizování. Provedení: Duralové těleso Upínané HW nože, opakovaně ostřitelné 5 sériových profilů Spodní braní Upínací průměr 30 mm Pracovní průměr max. 161 mm Ruční posuv FRÉZY NA VÝPLNĚ Poznámka: Fréza se dodává s jedním profilem podle volby zákazníka, nebo se všemi profily v kazetě za zvýhodněnou cenu. A R10 max.45 Dmax=161 NOVÉ PROFILY VÝPLNÍ V MĚŘÍTKU 1 : 1 B C R R5 R4 R7 R5 R4 max.45 6 max.45 2,6 7 max.45 S R5 max.45 Typ Materiál Obj. číslo Cena Fréza VP-45/A HW ,- Fréza VP-45/B HW ,- Fréza VP-45/C HW ,- Fréza VP-45/R HW ,- Fréza VP-45/S HW ,- Fréza se všemi profily nožů: Fréza VP-45 kazeta ,- Náhradní díly Obj.č. Cena Nůž profil A ,- Nůž profil B ,- Nůž profil C ,- Nůž profil R ,- Nůž profil S ,- Upín. šroub M4 8-T ,- 17

18 TYP: VP - 60 (MODEL 2000) FRÉZY NA VÝPLNĚ Provedení: Duralové těleso Upínané HL nebo HW (tvrdokov) profilové nože s omezovači Možnost výměny několika sériových profilových nožů, všechny čelní a obvodové nože jsou mezi sebou navzájem zaměnitelné. Výroba zakázkových nožů n=4.300 až ot./min Horní nebo Spodní braní (nutno uvést v objednávce). Ruční posuv. Upozornění: Nástroj se dodává s jednou sadou nožů podle přání zákazníka, nebo v kazetě se všemi profily. Poznámka: Norma EN 847-1, stanovující požadavky na bezpečnost dřevoobráběcích nástrojů, si vynutila rekonstrukci frézy VP-60. Podařilo se přitom zachovat dědičnost nožů a omezovačů pro obě stará provedení - nové obvodové nože lze bez úpravy použít do starých fréz, čelní se nemění. Profily 1 : 1 A B C R S max.60 (Zvlášť vhodné pro tenké výplně.) Upínací šroub čelních nožů (též pro model 98) Seřizovací šroub čelních nožů H i S : obj.č H i S : obj.č Doplňky a náhradní díly Čelní nože s vlnou (Horní nebo Spodní) Obvodové nože s omezovači (H nebo S) Pozn: Obvodové nože lze objednat také bez omezovačů. HSS HW H: obj.č S: obj.č H: obj.č S: obj.č Profil A HSS HW Profil B HSS HW Profil C HSS HW Profil R HSS HW Profil S HSS HW H: S: H: S: H: S: H: S: H: S: H: S: H: S: H: S: H: S: H: S:

19 Doplňkové čelní nože - ukázky profilů 1:1 Alternativa se šikmými čelními noži: A, též B,C,R nebo S A, též B,C,R nebo S 26 max.60 Alternativa s noži se zkrácenou vlnou: (vhodné pro nábytková dvířka) FRÉZY NA VÝPLNĚ max Náhradní díly pro stará provedení: 3 3 Čelní nože šikmé (Horní nebo Spodní) H: obj.č HSS S: obj.č H: obj.č HW S: obj.č Čelní nože se zkrácenou vlnou (H nebo S) H: obj.č HSS S: obj.č H: obj.č HW S: obj.č Upínací šroub čelních nožů (model 95) H i S : obj.č Upínací klíny úplné (model 95 a 98) H i S : obj.č Typ D v d Mat. Obj. číslo Cena Kč VP - 60/A HL, HSS H: S: ,- VP - 60/B HL, HSS H: S: ,- VP - 60/C HL, HSS H: S: ,- VP - 60/R HL, HSS H: S: ,- VP - 60/S HL, HSS H: S: ,- VP - 60 v kazetě se všemi profily (VÝHODNÁ CENA!) HL, HSS H: S: ,- VP - 60 s jedním libovolným profilem HW 6.700,- VP - 60 v kazetě se všemi profily (VÝHODNÁ CENA!) HW H: S: ,- Doplňky a náhradní díly: Čelní nože s vlnou, (pár) HSS H: S: ,- Čelní nože šikmé (pár) HSS H: S: ,- Čelní nože se zkrácenou vlnou (pár) HSS H: S: ,- Čelní nože s vlnou, tvrdokovové (pár) HW H: S: ,- Čelní nože tvrdokovové šikmé (pár) HW H: S: ,- Čelní nože tvrdokovové se zkrácenou vlnou (pár) HW H: S: ,- Obvodové nože s omezovači, profil A (sada) HL H: S: ,- Obvodové nože s omezovači, profil B (sada) HL H: S: ,- Obvodové nože s omezovači, profil C (sada) HL H: S: ,- Obvodové nože s omezovači, profil R (sada) HL H: S: ,- Obvodové nože s omezovači, profil S (sada) HL H: S: ,- Obvodové nože s omezovači, zakázkový profil (sada) HL 1.590,- Obvodové nože tvrdokovové, s omezovači, profil A (sada), HW H: S: ,- Obvodové nože tvrdokovové, s omezovači, profil B (sada), HW H: S: ,- Obvodové nože tvrdokovové, s omezovači, profil C (sada), HW H: S: ,- Obvodové nože tvrdokovové, s omezovači, profil R (sada), HW H: S: ,- Obvodové nože tvrdokovové, s omezovači, profil S (sada), HW H: S: ,- Obvodové nože tvrdokovové, s omezovači, zakázkový profil (sada) HW 2.600,- Obvodové nože bez omezovačů, všechny profily vyjma zakázkových HL 580,- Obvodové nože tvrdokovové bez omezovačů, všechny profily vyjma zakázkových HW 1.420,- Seřizovací šroub čelních nožů (stejný pro všechny modely) ,- Upínací šroub čelních nožů (též pro model '98) ,- Doplňky a náhradní díly pro stará provedení (modely '95 a '98): Upínací šroub čelních nožů (pouze pro model '95) ,- Upínací klíny úplné (pár) ,- 19

20 OBLOŽKOVÝ RÁM TYP: OBLOŽKOVÝ RÁM 22 MM ŽILETKOVÝ Provedení: Ocelové těleso Upínané tvrdokovové plátky Dvoubřité frézy Montáž na pouzdrech 30 nebo 40 mm (nutno uvést v objednávce) Dodržují nulové linie Ruční posuv Upozornění: Dokoupením jednoho nástroje lze sadu změnit na šířku 26 mm. Profil 1 Profil 3 Profil 2 Profil 1 Profil 3 Profil 2 Profil 3 Dokoupením frézy č.868 a její výměnou za frézu č.865 lze sadu změnit na šířku 26 mm (viz sousední strana). Typ D v d Mat. Obj. číslo Cena Kč Obložkový rám 22 mm žiletkový profil (40) HW ,- profil (40) HW ,- profil (40) HW ,- Souprava ,- Fréza č.868 HW ,- Pozn: Nástroje lze osadit speciálními břity na MDF! 20

21 OBLOŽKOVÝ RÁM TYP: OBLOŽKOVÝ RÁM 26 MM ŽILETKOVÝ Provedení: Ocelové těleso Upínané tvrdokovové plátky Dvoubřité frézy Montáž na pouzdrech 30 nebo 40 mm (nutno uvést v objednávce) Dodržují nulové linie Ruční posuv Upozornění: Dokoupením jednoho nástroje lze sadu změnit na šířku 22 mm. Profil 1 Profil 3 Profil 2 Profil 1 Profil 3 Profil 2 4 Profil 3 Dokoupením frézy č.865 a její výměnou za frézu č.868 lze sadu změnit na šířku 22 mm (viz sousední strana). Typ D v d Mat. Obj. číslo Cena Kč Obložkový rám 26 mm žiletkový profil (40) HW ,- profil (40) HW ,- profil (40) HW ,- Souprava ,- Fréza č.865 HW ,- Pozn: Nástroje lze osadit speciálními břity na MDF! 21

22 OBLOŽKOVÝ RÁM SOFT-LINE FRÉZY NA DVEŘE Vyrábí se kombinací nástrojů na obložkové zárubně (str ) a sady na nábytková dvířka (str 16). Lze použít pro obložku 22 i 26 mm silnou. NOVÉ + = Typ D v d Mater. Cena Kč Obložkový rám 22mm nebo 26 mm (40) HW , Nábytková dvířka sada, hor. braní (40) HW 8.740, Celkem , S 10% slevou při nákupu obou sad současně , Slevu 10% na dokompletování poskytneme i zákazníkům, kteří již dříve koupili některou z výše uvedených sad. TYP:VNĚJŠÍ PROFIL DVEŘÍ - ŽILETKOVÝ Dvojice fréz na vnější profil dveří, osazená tvrdokovovými žiletkami. Sadu lze nastavit na sílu dveří mm pomocí mezikroužků. Provedení: Upínané tvrdokovové břity, hrany zaoblené R2, Dvoubřitý nástroj Upínací průměr 30 nebo 40 mm Montáž na pouzdru Ruční posuv Typ D v d Mat. Obj. číslo Cena Kč Vnější profil dveří (40) HW ,- Náhradní díly Žiletka NU ,- Žiletka NU ,- Předřez L ,- Zaoblovač FKB R2 (lze 20 ostřit) 355,- 22

23 ČEPOVACÍ FRÉZY TYP: CF - HM Provedení: Tříbřité nástroje s omezovači Pájený tvrdokov Ruční posuv Upozornění: Nástroje jsou určené rovněž k úpravám podle přání zákazníka. Lze měnit: - rovné ostří na šikmé - zmenšit průměr až o 8 mm - zmenšit šířku až o 1,0 mm D v d Mat. Obj. číslo Cena Kč HW , HW ,- 167, HW , HW ,- 355, HW , HW , HW , HW , HW , HW , HW , HW , HW , HW , HW , HW , HW ,- D v d Mat. Obj. číslo Cena Kč HW , HW , HW , HW , HW , HW , HW , HW , HW , HW , HW , HW , HW , HW , HW , HW , HW , HW ,- D v d Mat. Obj. číslo Cena Kč HW , HW , HW , HW , HW , HW , HW , HW , HW , HW ,- Ceník úprav: Změna průměru s rovným ostřím 500,- Změna průměru se šikmým ostřím 600,- Změna šířky 400,- TYP: CF - HM STAVITELNÁ CF - HM STAVITELNÁ S PŘEDŘEZY Dvojice čepovacích fréz, seřiditelná na šířku drážky 8 až 15mm pomocí mezikroužků. Dodává se s předřezy nebo bez nich. Pomocí vložné frézy lze šířku drážky zvětšit až na 23 mm. Součástí sady jsou mezikroužky pro nastavení libovolné šířky po 0,1 mm. Provedení: Dvoubřitý nástroj Pájený tvrdokov Prac. průměr 200 mm, pročepuje 6,7 cm Upínací průměr 30 mm Šířka nastavitelná 8 až 15 mm, s vložnou frézou až 23 mm n = 3900 až 6800 Ruční posuv Vložná fréza Typ D v d Mat. Obj. číslo Cena Kč CF-HM stavitelná 200 max 15(23) 30 HW ,- CF-HM stavitelná s předřezy 200 max 15(23) 30 HW ,- Vložná fréza: (používá se do obou typů sad) HW ,- 23

24 TYP: DRÁŽKOVACÍ DRÁŽKOVACÍ S PŘEDŘEZY Provedení: Čtyřbřité nástroje s omezovači Varianta bez předřezů nebo s předřezy. Pájený tvrdokov Upínací průměr 30 mm Ruční posuv DRŽKOVACÍ FRÉZY Frézy bez předřezů, označ. D-HM: D v d Mat. Obj. číslo Cena Kč HW , HW , HW , HW , HW , HW , HW , HW , HW , HW , HW , HW , HW , HW , HW , HW , HW , HW , HW , HW , HW , HW , HW , HW , HW , HW , HW , HW , HW ,- Frézy s předřezy, označ. D-HM-P: D v d Mat. Obj. číslo Cena Kč HW , HW , HW , HW , HW , HW , HW , HW , HW , HW , HW , HW , HW , HW , HW , HW , HW , HW , HW , HW , HW , HW , HW , HW , HW , HW , HW , HW , HW ,- 24

25 TYP: DFZ 125, DFZ 160 Provedení: NOVÉ Použití: Tvrdokovové žiletky, oboustranné předřezy Pracovní průměr 125 mm, šířka 4 až 20 n = ot./min. Pracovní průměr 160 mm, šířka 8 až 20 n = ot./min. Šířky 4 až 6 dvoubřité, šířky 8 až 20 čtyřbřité Upínací průměr 30mm, na přání 40mm Ruční posuv Na rostlé i aglomerované dřevo. DRÁŽKOVACÍ FRÉZY Upozornění: Na přání lze frézy šířky 8 až 20 osadit speciálními žiletkami na MDF nebo lamino, které mají několikanásobnou životnost oproti standardním tvrdokovům. ø 125 ø 160 Náhr. díly Typ Obj. číslo Cena Typ Obj. číslo Cena Obj.č. Cena DFZ ,- (šířka 4 není) NF ,- DFZ ,- (šířka 5 není) NF ,- DFZ ,- (šířka 6 není) NF ,- Společné náhradní díly pro šířky 4 až 6 mm: Předřezový nůž L ,- Upínací šroub pro L141 a NF ,- Upínací šroub pro NF-1825, NF ,- Upínací matice předřezu L ,- Upínací matice drážkovače ,- DFZ ,- DFZ ,- L 7,6 40,- DFZ ,- DFZ ,- L 9,6 59,- DFZ ,- DFZ ,- L 11,4 100,- DFZ ,- DFZ ,- L 13,4 104,- DFZ ,- DFZ ,- L 15,4 108,- DFZ ,- DFZ ,- L 17,4 108,- DFZ ,- DFZ ,- L 19,4 108,- Společné náhradní díly pro šířky 8 až 20 mm: Předřezový nůž L ,- Upínací šroub předřezu M ,- Upínací šroub M5 (pro šířky 8, 18) ,- Upínací šroub M6 (pro šířky 10, 12, 14, 16, 20) ,- Náhradní díly: Nože Drážkovač NF NF NF Nůž L 7,6 až L 19,4 Předřez L 141, L 142 Upínací prvky obj. č (M5) obj. č (M6) obj. č (M6 7) obj. č (L=3,2) obj. č (L=4,2) obj. č (o/ = 9,8) obj. č (o/ = 11,8) 25

26 TYP: DFST-4, DFST-8, DFST-X1 Stavitelné drážkovací frézy DRÁŽKOVACÍ FRÉZY Provedení: Tvrdokovové žiletky, oboustranné předřezy Pracovní průměr 160mm, upínací průměr 30mm, na přání 40mm n = ot./min Dvoubřité nástroje Ruční posuv Rozsah šířek: DFST-4 DFST-8 4 až 7,5 mm 8 až 15 mm Vložná fréza DFST-X1 zvětšuje rozsah stavitelných drážkovaček o dalších 8 mm. Nastavení šířky po 0,1 mm se provádí ocelovými kroužky, které jsou součástí dodávky. Typ D v d Mat. Obj. číslo Cena Kč Sada DFST (4-7,5) 30(40) HW ,- Sada DFST (8-15) 30(40) HW ,- Vložná fréza DFST-X (40) HW ,- Náhradní díly: Stejné jako u fréz DFZ 26

27 TYP: UFZ 45 PL, UFZ 30PL Žiletkové úhlové frézy 45 a 30. Používají 4 otočné tvdokovové žiletky, které lze opakovaně ostřit. Provedení: Ocelové těleso Dvoubřitý nástroj Pracovní průměr 148mm Upínací průměr 30mm, na přání 40mm Ruční posuv ÚHLOVÉ FRÉZY HORNÍ I SPODNÍ BRANÍ V JEDNOM NÁSTROJI! Frézy mají nožová lůžka pro horní i spodní braní, stačí přemontovat plátky a máte nástroj s opačným chodem. Typ D v d Mat. Obj. číslo Cena Kč UFZ 45 PL ,3 30(40) HW ,- UFZ 30 PL ,5 30(40) HW ,- náhradní díly: žiletka univerzální HW L142 U 52,- žiletka na MDF HW L142 MDF 73,- žiletka na DTD a LAMINO HW L142 DTD 98,- upínací šroub žiletek M6 11 HW ,- Náhradní díly: žiletka předřezová L 142 upín. šroub M6 11 obj. č

28 FALCOVACÍ FRÉZY Sortiment falcovacích hlav s výměnnými HW noži (žiletkami). Jsou určené pro ruční i strojní posuv. U většiny fréz lze na přání zvětšit upínací průměr (uvedeno v závorce). S výjimkou typu NH 50-M/Alu je možné všechny frézy osadit tvrdokovem Universálním, na MDF nebo na DTD a lamino (viz str. 66). Falcovačky dodáváme se zuby střídavě šikmými (tab. č.1) nebo rovnými (tab. č.2). Střídavě šikmý zub je zvlášť vhodný na masiv, přímý zub na lamino. Tabulka 1: Typ D v d Charakteristika Náhr.díly Cena Kč NH 30-U/Alu (40) Čtyřzubá fréza s předřezy pro universální použití Obj.č na spodních frézkách. Duralové těleso. 1, 6, 8, ,- NH 50-T/Alu Obj.č NH 50-T/Fe Obj.č (40) Čtyřzubá fréza s předřezy pro universální použití na spodních frézkách. Duralové těleso. 2, 6, 8, , (40) Stejná jako předchozí, pouze těleso je ocelové. 2, 6, 8, ,- Čtyřzubá fréza s předřezy, zvlášť vhodná na NH 50-M/Alu měkký masiv, u kterého dává lesklý povrch bez (40) Obj.č broušení. Nelze použít na MDF a DTD.Duralové těleso. Stejná jako předchozí, pouze doplněná NH 50-M/D drážkovacími noži š. 4 nebo 5mm (podle přání) (40) Obj.č Po demontáži nožů se fréza použije jako běžná falcova čka NH 50/80-U/Alu Čtyřzubá fréza s předřezy, s extrémně malým Obj.č průměrem. Hodí se jako kopírovací. NH 50/80-NC (stopka) Varianta předchozí frézy, doplněná stopkou pro Obj.č práci na CNC strojích Vysoký hoblovací válec na spodní frézky nebo NH 100-U/Alu Obj.č (40) čtyřstranky (s upínáním d=40) NH 60/160-Alu Obj.č (50) Duralové těleso. Šestizubý hoblovací válec do čtyřstranky pro velký výkon při úběru materiálu Duralové těleso. 3, 6, 8, ,- 3, 6, 8, ,- 2, 6, 8, ,- 2, 6, 8, ,- 5, 6, 8, ,- 4, 6, 8, ,- NH 30-U/Alu NH 50-T/Fe,Alu NH 50-M/Alu NH 50-M/D NH 50/80-U/Alu NH 50/80-NC NH 100-U/Alu NH 60/160-Alu 28

29 Tabulka 2: Typ D v d Charakteristika Náhr.díly Cena Kč NH 50/100-R-Alu Obj.č NH 50/100-R4P Obj.č NH 50-R/Alu Obj.č NH 50-R/Fe Obj.č (40) FALCOVACÍ FRÉZY Dvouzubá fréza bez předřezů, s malým průměrem. Hodí se na zarovnávání deskového materiálu od dřeva po lamino. Duralové těleso. Dvouzubá fréza s předřezy, s malým průměrem. Hodí se na zarovnávání a falcování deskového materiálu od dřeva po lamino. Duralové těleso. Čtyřzubá fréza s předřezy pro universální použití na spodních frézkách. Duralové těleso. 2, ,- 2, 6, 8, ,- 2, 6, 8, , (40) Stejná jako předchozí, pouze těleso je ocelové 2, 6, 8, ,- NH 50/100-R-Alu NH 50/100-R4P NH 50-R/Alu, Fe FRÉZY KUKUŘICE Frézy s ostřím, rozděleným do krátkých úseků, se projevují měkkým záběrem bez rázů. Použití jediného typu 4x otočných nožů L142 skýtá nízké provozní náklady, jednoduché upínání zrychluje výměnu otupených či poškozených břitů. Pro odstranění přechodových stop lze u všech kukuřic nahradit běžné nože L142 noži radiusovými L142/R100. Typ D v d Charakteristika Náhr.díly Cena Kč KUKUŘICE D62x80 rovná Obj.č KUKUŘICE D62x80 šikmá Obj.č KUKUŘICE D80x120 šikmá Obj.č Zarovnávací fréza extrémně malého průměru. Zuby jsou v přímých řadách. Zarovnávací fréza extrémně malého průměru. Zuby jsou umístěny do spirály. Vysoká zarovnávací fréza malého průměru. Zuby jsou umístěny do spirály. 6 (7), ,- 6 (7), ,- 6 (7), ,- D62x80 rovná D62x80 šikmá D80x120 šikmá 29

30 FALCOVACÍ FRÉZY NÁHRADNÍ DÍLY pro frézy na str. 28 a zrcadlově lesklé ostří L30 U/MDF/DTD L50 U/MDF/DTD L50 M žiletka uběrací žiletka uběrací žiletka uběrací L142 L60 U/MDF L100 U U/MDF/DTD žiletka uběrací žiletka uběrací žiletka předřezová L142 - R100 M5 12 M6 20 žiletka do kukuřic upín. šroub předřezů upín. šroub klínů Typ Obj. č. Cena Kč žiletky: L 30 U 47,- L 30 MDF 98,- L 30 DTD 130,- L 50 U 66,- L 50 MDF 115,- L 50 DTD 185,- L 50 M 157,- L 60 U 110,- L 60 MDF 152,- L 100 U 458,- L 142 U 52,- L 142 MDF 73,- L 142 DTD 98,- L 142-R ,- šrouby: M5x ,- M6x ,- M8x ,- M8x ,- M8x ,- M8 20 M8 25 M8 35 upín. šroub klínů upín. šroub klínů upín. šroub klínů OPĚRNÁ LOŽISKA k falcovacím frézám Opěrná ložiska jsou určena jako příslušenství k nožovým hlavám NH 30-U, NH 50-M, NH 50-T a NH 100-U. Umožňují podle šablony zarovnávat, nebo přímo podle hranolu frézovat polodrážku hloubky 10 a 15 mm. Středový nákružek zajišťuje bezpečný odstup ložiska od nožů. Provedení: Ocelový střed s ložiskem, zajišťující správnou vzdálenost ložiska a frézy. Výměnný nákružek. ŠABLONA Typ D v d Obj. číslo Cena Kč Opěrné ložisko D ,- Opěrné ložisko D ,- Opěrné ložisko D ,- Samostatné výměnné nákružky: Nákružek ,- Nákružek ,- Nákružek ,- Kompl. sada ložisek (1 ložiskový střed + 3 nákružek) ,- 30

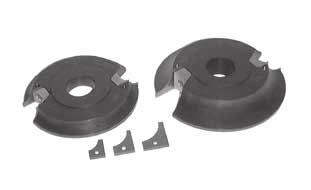

31 ZAOBLOVACÍ FRÉZY TYP: FR. SDRUŽENÁ KONKÁV - KONVEX Tyto frézy umožňují upnutí více radiusů do jednoho tělesa. Každá fréza se dodává se všemi noži, které do ní lze upnout. Tedy: Fréza sdružená K/K R3 až s noži R Fréza sdružená K/K R10 až R15 s noži R Na přání dodáme radiusové nože v libovolném mezirozměru. Provedení: Ocelové těleso Dvoubřité frézy Upínané tvrdokovové (HW) plátky, ustavené bez potřeby seřizování Upínací průměr 30 mm (na přání 40 mm) Možnost doplnění ložiskem Ø100 mm Ruční posuv Použití: Na rostlé i aglomerované dřevo, plasty apod. NOVÉ Ø100 R6 R5 R4 R3 Ø100 R15 R12 R10 Typ D v d Mat. Obj. číslo Cena Kč Těleso frézy sdružené K/K R (40) ,- Radiusové nože: Nůž sdružený K/K R3 HW ,- Nůž sdružený K/K R4 HW ,- Nůž sdružený K/K R5 HW ,- Nůž sdružený K/K R6 HW ,- Nůž sdružený K/K HW ,- Kompletní sada (těleso + všechny profily) Fréza sdružená K/K R3 -, sada (40) HW ,- Těleso frézy sdružené K/K R10 R (40) ,- Radiusové nože: Nůž sdružený K/K R10 HW ,- Nůž sdružený K/K R12 HW ,- Nůž sdružený K/K R15 HW ,- Kompletní sada (těleso + všechny profily) Fréza sdružená K/K R10 R15, sada (40) HW ,- Opěrné ložisko ø ,- 31

32 TYP: 1/4 KRUHOVÉ KONKÁV-KONVEX Provedení: Ocelové těleso Dvoubřité frézy Upínané tvrdokovové (HW) plátky, ustavené bez potřeby seřizování Upínací průměr 30 mm (na přání 40 mm) Možnost doplnění ložiskem 100 mm Ruční posuv Použití: Na rostlé i aglomerované dřevo, plasty apod. FALCOVACÍ FRÉZY PŘÍKLADY PROFILŮ: R3 R4 R6 R10 R12 R14, R16 R20 Typ D v d Mat. Obj. číslo Cena Kč Fréza 1/4 kruhová K/K R (40) HW ,- Fréza 1/4 kruhová K/K R (40) HW ,- Fréza 1/4 kruhová K/K R (40) HW ,- Fréza 1/4 kruhová K/K (40) HW ,- Fréza 1/4 kruhová K/K R (40) HW ,- Fréza 1/4 kruhová K/K R (40) HW ,- Fréza 1/4 kruhová K/K R (40) HW ,- Fréza 1/4 kruhová K/K R (40) HW ,- Fréza 1/4 kruhová K/K R (40) HW ,- Opěrné ložisko ,- Náhradní nože Mat. Obj. číslo Cena Kč Nůž K/K R3 HW ,- Nůž K/K R4 HW ,- Nůž K/K R6 HW ,- Nůž K/K HW ,- Nůž K/K R10 HW ,- Nůž K/K R12 HW ,- Nůž K/K R14 HW ,- Nůž K/K R16 HW ,- Nůž K/K R20 HW ,- TYP: ZAOBLOVACÍ ČTVRTKRUHOVÁ Provedení: Ocelové těleso Upínané tvrdokovové plátky Dvoubřité frézy Spodní braní Upínací průměr 30 nebo 40 mm Možnost doplnění ložiskem Ruční posuv Použití: Na rostlé i aglomerované dřevo, plasty apod. Typ Počet břitů D v d Mat. Obj. číslo Cena Kč Fréza 1/4kruhová z = (40) HW ,- Fréza 1/4kruhová R10 z = (40) HW ,- Fréza 1/4kruhová R12 z = )40) HW ,- Fréza 1/4kruhová R14 z = (40) HW ,- Fréza 1/4kruhová R16 z = (40) HW ,- Fréza 1/4kruhová R20 z = (40) HW ,- Náhradní nože Mat. Obj. číslo Cena Kč Výměnný břit HW ,- Výměnný břit R10 HW ,- Výměnný břit R12 HW ,- Výměnný břit R14 HW ,- Výměnný břit R16 HW ,- Výměnný břit R20 HW ,- Opěrné ložisko ,- 32

33 TYP: CINK 10/ /16,5 FRÉZY NA NEKONEČNÝ SPOJ Cinkovací čtyřzubé frézy s upínanými HSS noži slouží k podélnému spojování dřeva. Skládáním nad sebe lze vytvořit libovolnou výšku spoje. Spirální výbrus nožů zajišťuje neměnný profil ve dřevě bez ohledu na počet ostření. Nože se po ostření ustavují v přípravku. Provedení: Ocelové těleso, HSS nože Šířka 1 sekce 27,6 mm Profily zubů 10/10-10/11-15/15-15/16,5 Pracovní průměr 160 mm (zub 10) resp. 170 mm (zub 15) Upínací průměr 50 mm (30 až 40 na pouzdru - viz str. 75) Ruční posuv Typ D v d Materiál Obj. číslo Cena Kč Cink 10/ x 27,6 x 50 HSS ,- Nůž 10/10-3z HSS ,- Nůž 10/10-4z HSS ,- Cink 10/ x 27,6 x 50 HSS ,- Nůž 10/11-3z HSS ,- Nůž 10/11-4z HSS ,- Cink 15/ x 27,6 x 50 HSS ,- Nůž 15/15-3z HSS ,- Nůž 15/15-4z HSS ,- Cink 15/16,5 170 x 27,6 x 50 HSS ,- Nůž 15/16,5-3z HSS ,- Nůž 15/16,5-4z HSS ,- Montážní přípravek ,- Nůž 4z Nůž 3z TYP: KRAJOVÝ SPOJ OBLÝ Dvou- nebo čtyřzubé frézy s upínanými HSS noži. Zvlášť vhodné pro obloukové okenní vlysy. NOVÉ 10 1/27 2/27 3/ ,5 27 5, /35 76, ,5 49, ,5 4/50 5/50 76, ,5 10 6/61 7/61 8/77 9/77 10/77 Ceny na dotaz 33

34 Provedení: Kroužky z konstrukční oceli Rovnoběžnost ploch ± 0,01 mm Jiné rozměry na přání VYMEZOVACÍ KROUŽKY Mezikroužky: s Horní a spodní kroužky: pro vytváření nástrojových sad Zahloubení pro hlavu M6 ČSN M6 8 Typ s (mm) Materiál Obj. číslo Cena Kč Kroužek 0,1 OCEL ,- Kroužek 0,2 OCEL ,- Kroužek 0,5 OCEL ,- Kroužek 1,0 OCEL ,- Kroužek 2,0 OCEL ,- Kroužek 3,0 OCEL ,- Kroužek 4,0 OCEL ,- Kroužek 6,0 OCEL ,- Kroužek 8,0 OCEL ,- Kroužek 10,0 OCEL ,- Kroužek 11,0 OCEL ,- Kroužek 12,0 OCEL ,- Kroužek 14,0 OCEL ,- Kroužek 16,0 OCEL ,- Kroužek 20,0 OCEL ,- Kr. horní 11,0 OCEL ,- Kr.spodní 8,0 OCEL ,- Mezikroužky do rozmítacích pil: s Typ s (mm) Materiál Obj. číslo Cena Kč Kroužek 0,1 OCEL ,- Kroužek 0,2 OCEL ,- Kroužek 0,5 OCEL ,- Kroužek 1,0 OCEL ,- Kroužek 2,0 OCEL ,- Kroužek 3,0 OCEL ,- Kroužek 5,0 OCEL ,- Kroužek 10,0 OCEL ,- Kroužek 20,0 OCEL ,- Kroužek 30,0 OCEL ,- Kroužek 50,0 OCEL ,- Jiné rozměry na přání, RYCHLÉ DODÁVKY! 34

35 DIAMANTOVÉ BROUSKY, DRÁSADLA TYP: DIA BROUSEK D46 Jemný lapovací diamantový brousek zrnitosti D46. Použití: Slouží k oživení otupených ostří na HM i HSS nožích. Po broušení jím lze přeleštit ostří na vyšší kvalitu, než jaké dosáhnete brusem. Provedení: Na rozdíl od galvanických brousků, které mají jen jednu vrstvu diamantu v měkkém niklovém pojivu, má tento brousek diamantová zrna v celém průřezu silné bronzové destičky. Upozornění: Při používání namáčejte brousek do vody. Typ obj. číslo Cena Kč DIA brousek D ,- TYP: DRÁSADLO Nabízíme zakázkovou výrobu tvrdokovových drásadel pro dlabání pravoúhlých děr. Drásadla vyrobíme podle Vašich výkresů nebo podle vzorových kusů. Přizpůsobíme se jakémukoli upínání na Vašem stroji. Ceny kalkulujeme podle jednotlivých zakázek. 35

36 STOPKOVÉ NÁSTROJE TYP: VRTÁKY, DLABACÍ V., SUKOVNÍKY NOVÉ Nabízíme výběr ze sortimentu firmy NORMA, Stará Paka. Dlabací vrtáky z vysokolegované (HL) nástrojové oceli. Dvoubřité, pravořezné, přímé zuby. Jiné rozměry na přání. Název D d L l Obj. č. Cena Kč Dlabák ø6, 2Z ,- Dlabák ø8, 2Z ,- Dlabák ø10, 2Z ,- Dlabák ø12, 2Z ,- Dlabák ø14, 2Z ,- Dlabák ø16, 2Z ,- Dlabák ø20, 2Z ,- Dlabací vrtáky z vysokolegované (HL) nástrojové oceli. Čtyřbrité s děličem třísky, pravořezné, přímé zuby. Jiné rozměry na přání. Název D d L l Obj. č. Cena Kč Dlabák ø6, 4Z ,- Dlabák ø8, 4Z ,- Dlabák ø10, 4Z ,- Dlabák ø12, 4Z ,- Dlabák ø14, 4Z ,- Dlabák ø16, 4Z ,- l L d D Dlabací vrtáky z vysokolegované (HL) nástrojové oceli. Dvoubřité se spirálovými zuby, pravořezné. Název D d L l Obj. č. Cena Kč Dlabák ø6, spirála ,- Dlabák ø8, spirála ,- Dlabák ø10, spirála ,- Dlabák ø12, spirála ,- Dlabák ø14, spirála ,- Dlabák ø16, spirála ,- l L d Sukovníky s válcovou stopkou, z vysokolegované (HL) nástrojové oceli. Dvoubřité s předřezávači, pravořezné. Jiné rozměry na přání. D Název D d L S Obj. č. Cena Kč Sukovník ø ,- Sukovník ø ,- Sukovník ø ,- Sukovník ø ,- Sukovník ø ,- Sukovník ø ,- Sukovník ø ,- 36

37 Ø3-7 STOPKOVÉ NÁSTROJE Stupňovité vrtáky na konfirmáty z vysokolegované (HL) nástrojové oceli. Dvoubřité se spirálovými zuby, pravořezné. Jiné rozměry na přání. Průměr vrutu je shodný s průměrem vrtání D. Název D d l H Obj. č. Cena Kč Vrták stupňovitý ø xxx,- Vrták stupňovitý ø6,3 6, xxx,- Vrták stupňovitý ø ,- Vrták stupňovitý ø ,- Nástrčné záhlubníky pevné, z vysokolegované (HL) nástrojové oceli. Pětibřité, pravořezné. Jiné rozměry na přání. Název d D L Obj. č. Cena Kč Záhlubník nástrčný ø ,- Záhlubník nástrčný ø ,- Záhlubník nástrčný ø ,- Nástrčné záhlubníky stavitelné, rozsah ø vrtáků 3 7 mm. Dvou břité, pravořezné. Dodávají se ve dvou variantách ostří: Rychlořezná ocel (HSS) Naletovaný tvrdokov (HW) Tvrdokovové záhlubníky s používají zejména na DTD a lamino. Název Obj. č. Cena Kč Záhlubník nástrčný stavitelný ø3-7 HSS ,- Záhlubník nástrčný stavitelný ø3-7 HW ,- 31 Nástrčné záhlubníky s rychloupínací koncovkou typu BIT (šestihran 6,35mm). Dodávají se včetně výměnného HSS vrtáku. Vrták z rychlořezné oceli (HSS), záhlubník z vysokolegované (HL) nástrojové oceli. Jiné rozměry na přání. Název L Obj. č. Cena Kč Vrták + záhlubník rychloupínací ø ,- Vrták + záhlubník rychloupínací ø ,- Vrták + záhlubník rychloupínací ø ,- Ø12-16 L Ø16 6,35 d 37

38 15 PILY TYP: KOTOUČOVÉ PILY Kotoučové pily s pájenými HW zuby ze sortimentu firmy PILANA Hulín. NOVÉ Použité symboly: D pracovní průměr pily d upínací průměr B šířka zubů (prořez) B1 tloušťka těla pily z počet zubů TYP: FZ Pro podélný rozřez masivního dřeva. Typ D B B1 d z Cena Kč FZ / 200 2,5 1, , FZ / 250 3,2 2, , FZ / 300 3,2 2, , FZ / 350 3,6 2, , FZ / 400 3,6 2, , FZ / 450 4,0 2, , FZ / 500 4,0 2, ,- TYP: WZ Pro příčné a podélné řezání masivího dřeva. Řezání překližkových, dřevovláknitých, izolačních a sádrokartonových desek Typ D B B1 d z Cena Kč WZ / 160 2,5 1, , WZ / 180 2,5 1, , WZ / 200 2,5 1, , WZ / 250 3,2 2, , WZ / 300 3,2 2, , WZ / 350 3,6 2, , WZ / 450 4,0 2, , WZ / 500 4,0 2, , TYP: WZ Pro příčné řezání masivího dřeva. Řezání tvrzených textílií a tvrzeného papíru Typ D B B1 d z Cena Kč WZ / 160 2,5 1, , WZ / 180 2,5 1, , WZ / 200 2,5 1, , WZ / 250 3,2 2, , WZ / 300 3,2 2, , WZ / 315 3,2 2, , WZ / 350 3,6 2, , WZ / 400 3,6 2, , WZ / 450 4,0 2, , WZ / 500 4,0 2, , WZ / 600 5,2 3, ,

39 PILY TYP: WZ Použití jako předchozí typ, ale s vyššími požadavky na kvalitu řezu. Speciální úpravy pro nízkou hladinu hluku Typ D B B1 d z Cena Kč WZ / 180 2,5 1, , WZ / 200 2,5 1, , WZ / 250 3,2 2, , WZ / 300 3,2 2, , WZ / 350 3,6 2, , WZ / 400 3,6 2, ,- TYP: LWZ Pro příčné a podélné řezání masivního dřeva. Ruční posuv Typ D B B1 d z Cena Kč LWZ / 250 3,2 2, , LWZ / 300 3,2 2, , LWZ / 350 3,6 2, , LWZ / 400 3,6 2, , LWZ / 450 4,0 2, , LWZ / 500 4,0 2, , LWZ / 500 4,0 2, , LWZ / 600 5,2 3, , min 0,5 TYP: LFZ Pro příčné a podélné řezání masivního dřeva. Ruční posuv. Nejsou určeny pro vícelisté rozmítací pily. 15 Typ D B B1 d z Cena Kč LFZ / 300 3,6 2, , LFZ / 350 4,0 2, , LFZ / 400 4,0 2, , LFZ / 600 4,2 2, , LFZ / 700 4,4 3, ,- TYP: WZN 20 min 0,5 Vhodné pro zkracování v kyvadlových zkracovacích pilách a ramenových pilách s ručním posuvem. Negativní geometrie úhlu čela zajišťuje plynulejší vedení kotouče do řezu. 10 Typ D B B1 d z Cena Kč WZN / 210 2,8 1, , WZN / 210 2,8 1, , WZN / 216 2,8 1, , WZN / 216 2,8 1, , WZN / 216 2,8 1, , WZN / 250 2,8 1, , WZN / 250 2,8 1, , WZN / 250 2,8 1, ,

40 PILY TYP: TFZ HP NEJVYŠŠÍ KVALITA ŘEZU A MAXIMÁLNÍ ŽIVOTNOST SK PLÁTKŮ Speciálně konstruované pro řezání oboustranně polaminovaných dřevotřískových desek. Vysoká životnost břitových destiček. Typ D B B1 d z Cena Kč TFZ HP / 200 3,2 2, , TFZ HP / 250 3,2 2, , TFZ HP / 250 3,2 2, , TFZ HP / 300 3,2 2, , TFZ HP / 300 3,2 2, , TFZ HP / 350 3,6 2, ,- 0, TYP: WZ HP NEJVYŠŠÍ KVALITA ŘEZU A MAXIMÁLNÍ ŽIVOTNOST SK PLÁTKŮ Pro řezání oboustranně polaminovaných dřevotřískových desek. Vysoká životnost břitových destiček z SK. Řez s použitím předřezávacího kotouče. 10 Typ D B B1 d z Cena Kč WZ HP / 250 3,2 2, , WZ HP / 250 3,2 2, , WZ HP / 300 3,2 2, , WZ HP / 300 3,2 2, , WZ HP / 350 3,6 2, , WZ HP / 350 3,6 2, , TYP: FZ HP NEJVYŠŠÍ KVALITA ŘEZU A MAXIMÁLNÍ ŽIVOTNOST SK PLÁTKŮ Předřezávací pilový kotouč - dvoudílný - pro docílení vyšší kvality řezu na spodní ploše oboustranně povrchově upravovaných materiálů. Typ D B d z Cena Kč FZ HP / 80 2,8 3, , FZ HP / 100 2,8 3,6 20; , FZ HP / 120 2,8 3,6 20; , FZ HP / 125 2,8 3,6 20; , TYP: TFZ N Pily na řezání neželezných a plastových výlisků a profilů. Vhodné i pro řezání kosoúhlým průnikem. Doporučeno pro řezání tenkostěnných profilů. 15 Typ D B B1 d z Cena Kč TFZ N / 160 2,8 2, , TFZ N / 190 2,8 2, , TFZ N / 200 3,2 2, , TFZ N / 250 3,2 2, , TFZ N / 300 3,2 2, ,- 0,

41 PILY TYP: TFZ L Pily pro řezání oboustranně polaminovaných dřevotřískových desek. 15 Typ D B B1 d z Cena Kč TFZ L / 160 2,8 1, , TFZ L / 190 2,8 1, ,- 0, TYP: WZ PILOVÉ KOTOUČE S BŘITOVÝMI DESTIČKAMI Z SK PRO RUČNÍ ELEKTRICKÉ PILY Pro řezání materiálů ze dřeva a plastů. Typ D B B1 d z Cena Kč WZ / 140 2,6 1, , WZ / 140 2,6 1, , WZ / 140 2,6 1, , WZ / 150 2,6 1, , WZ / 150 2,6 1, , WZ / 150 2,6 1, , WZ / 150 2,6 1, , WZ / 160 2,6 1, , WZ / 160 2,6 1, LWZ 423, WZ / 160 2,6 1, , WZ / 160 2,6 1, , WZ / 160 2,6 1, , WZ / 190 2,6 1, , WZ / 190 2,6 1, , WZ / 190 2,6 1, , WZ / 190 2,6 1, , WZ / 190 2,6 1, , WZ / 200 2,8 1, , WZ / 200 2,8 1, , WZ / 200 2,8 1, , WZ / 200 2,8 1, ,- Typ D B B1 d z Cena Kč WZ / 210 2,8 1, , WZ / 210 2,8 1, , WZ / 210 2,8 1, , WZ / 210 2,8 1, , WZ / 216 2,8 1, , WZ / 216 2,8 1, , WZ / 216 2,8 1, , WZ / 230 2,8 1, , WZ / 230 2,8 1, , WZ / 230 2,8 1, , WZ / 230 2,8 1, , TYP: KV25 Pilové kotouče HSS pro příčné a podélné řezání. Univerzální použití. Vhodné pro řezání měkkého i tvrdého dřeva. Typ D B d z Cena Kč KV25 / 300 2, , KV25 / 350 2, , KV25 / 400 3, , KV25 / 450 3, , KV25 / 500 3, , KV25 / 550 3, , KV25 / 600 3, , KV25 / 700 3, ,

42 ZDVOJENÁ A ŠPALETOVÁ OKNA TYP: KŘÍDLO IZOL. D250 Provedení: Tříbřité nástroje Čepovací frézy s pájeným tvrdokovem, pročepují 9 cm, ruční posuv, n = až ot./min. Profilovací fréza s upínanými HL noži, strojní posuv, n max = ot./min. Sestavené a seřízené včetně mezikroužků. max. 60 max max. 14 Základní profil pro izolační dvojsklo: 1,5 Pro jednoduché zasklení dodáváme doplňkový nůž, který namontujete do profilové hlavy. Nůž vyprofiluje širokou zasklívací lištu a předřízne drážku pro sklo. Na druhou operaci pak drážkovací frézou s=4 (není součástí dodávky) prohloubíte drážku na plných 18 mm. Čepování se nemění. 1,5 Doplňkový nůž pro jednoduché zasklení: NOVÉ Typ D v d Materiál Obj. číslo Cena Kč čepy HW ,- rozpory HW ,- profil pevný HL ,- souprava ,- pila na odřez. lišty 200 1,5 30 HL ,- Doplňkový nůž pro jednoduché zasklení (sada 3 ks) HL ,- 42

43 TYP: KŘÍDLO 22 O D250 ZDVOJENÁ A ŠPALETOVÁ OKNA Provedení: Tříbřité nástroje Čepovací frézy s pájeným tvrdokovem, ruční posuv n=3.300 až ot./min Profilovací fréza s upínanými HL noži, strojní posuv, n max = ot./min Sestavené a seřízené včetně mezikroužků. max. 46 max max. 10 Upozornění: Do roku 2002 byly rovněž vyráběny sady s hloubkou polodrážky pro zasklení 9mm. Poznáte je podle vyraženého čísla na horním nástroji sady: 250 mm - čepy 764, rozpory 763 Upozorněte na to při objednávce náhradních dílů. Děkujeme. max. 46 max D d Materiál Obj. číslo Cena Kč čepy HW ,- rozpory HW ,- profil pevný HL ,- souprava ,- sklon 22 o TYP: KŘÍDLO 22 O - Profil ložiskový Nahrazuje pevný profil u souprav KŘÍDLO 22 D250 Provedení: Tříbřitý nástroj Pájený tvrdokov, n = až ot./min Vestavěné ložisko pro výrobu obloukových oken bez potřeby šablony. Specielně vylehčené ložisko. Ruční posuv. Upozornění: Do roku 2002 byl rovněž vyráběn ložiskový profil pro hloubku polodrážky 9mm. Poznáte ho podle vyraženého čísla 627. Upozorněte na to při objednávce náhradních dílů. Děkujeme. D v d Materiál Obj. číslo Cena Kč HM (HW) ,- 43

44 ZDVOJENÁ A ŠPALETOVÁ OKNA TYP: KŘÍDLO PROFILOVÉ K L M V ŽILETKOVÉKM PROVEDENÍ NOVÉ Tyto žiletkové nástroje nahrazují starší typ s pájenými HSS noži. Profilace a postup výroby obloukového vlysu zůstaly stejné. Použitím HW žiletek vzrostla významně životnost břitů. Provedení: Dvoubřité frézy, osazené výměnnými HW žiletkami. Hloubka čepování 9 cm, nulové linie. Vestavěné ložisko pro výrobu obloukových oken bez potřeby šablony. Ruční posuv. Profily 1:1 max. 43,5 max. 45 max. 49 Rozšíření sady pro izolační dvojsklo na následující straně! Typ D v d Mater. Obj. číslo Cena Kč Křídlo profilové K žiletkové čep+rozpor HW ,- profil ložiskový HW ,- Souprava ,- Křídlo profilové L žiletkové čep+rozpor HW ,- profil ložiskový HW ,- Souprava ,- Křídlo profilové M žiletkové čep+rozpor HW ,- profil ložiskový HW ,- Souprava ,- Souprava doplňků pro změnu profilu (platí pro libovolný sériový profil) 9.500,- 44

45 ZDVOJENÁ A ŠPALETOVÁ OKNA TYP: KŘÍDLO PROFILOVÉ K L M DOPLŇKY PRO DITERM NOVÉ Falcovací fréza, dvě čepovací frézy a příslušné mezikroužky umožňují rozšířit Křídlo profilové také pro zaklení izolačním dvojsklem. Doplňky jsou shodné pro všechny profily křídel. Výroba obloukových oken pomocí vestavěného ložiska zůstává zachována. Lze také zakoupit sadu, sestavenou přímo pro použití izolačního dvojskla viz ceník. Provedení: Dvoubřité frézy, osazené výměnnými HW žiletkami. Ruční posuv, nulové linie. Materiál Obj. číslo Cena Kč Křídlo profilové žiletkové doplňky pro diterm HW ,- Křídlo profilové K, sestava pro diterm (čepy+rozpory+profil) HW ,- Křídlo profilové L, sestava pro diterm (čepy+rozpory+profil) HW ,- Křídlo profilové M, sestava pro diterm (čepy+rozpory+profil) HW ,- 45

46 ZDVOJENÁ A ŠPALETOVÁ OKNA TYP: RÁM DRÁŽKOVÝ D250 a) Pájené provedení: Tříbřité nástroje. Čepovací frézy s pájeným tvrdokovem, pročepují 9 cm, dodržují nulové linie, ruční posuv. Profilovací frézy alternativně: Profil pevný upínané HL nože, strojní posuv Profil skládaný pájený tvrdokov, ruční posuv, možnost doplnění ložiskovou sadou, kterou lze vyrobit obloukový rám bez potřeby šablony Profil skládaný Profil pevný Typ D v d Mater. Obj. číslo Cena Kč Rám drážkový - čep HW ,- Rám drážkový - rozpor HW ,- Rám drážkový - profil pevný HL ,- Rám drážkový - profil skládaný HW ,- Souprava s profilem pevným ,- Souprava s profilem skládaným ,- Ložisková sada (poze k profilu skládanému) ,- b) Žiletkové provedení: Dvoubřité nástroje, upínané HW žiletky, pročepují 9 cm, dodržují nulové linie, ruční posuv. Profil lze vždy doplnit ložiskovou sadou, kterou lze vyrobit obloukový rám bez potřeby šablony. NOVÉ Typ D v d Mater. Obj. číslo Cena Kč Rám drážkový žiletkový, čep 250 vv 30 HW ,- Rám drážkový žiletkový, rozpor 230 vv 30 HW ,- Rám drážkový žiletkový, profil skládaný ddd vv 30 HW ,- Souprava HW ,- Ložisková sada , (52) max max o 15 7 o max. 30 Postup výroby obloukového rámu s použitím Ložiskové sady : 1. operace 2. operace 46

47 ZDVOJENÁ A ŠPALETOVÁ OKNA TYP: ŠPALETOVÁ OKNA Sady na kompletní výrobu špaletových oken se neudržují na skladě, vyrábějí vždy podle konkrétního přání zákazníka. Rustikální tvary na křídle bývají zpravidla odvozené od fréz Křídlo profilové (viz str ), nebo se navrhují přesně podle zadání architekta. NOVÉ Vyobrazené okno ukazuje pouze jedním z možných řešení lze variantně nabídnout: - obě skla jednoduchá - obrácené pořadí skel (dvojsklo ve vnějším křídle) - vynechání těsnění na vnějším křídle pro lepší provětrávání špalety. Provedení: - výměnné tvrdokovové žiletky - hrany zaoblené R1,5 až R3 - montáž na pouzdrech - upínací ø30, 40 nebo 50 mm - ruční posuv Sady lze aplikovat na obráběcí centra. Cena se stanovuje vždy podle konkrétního zadání

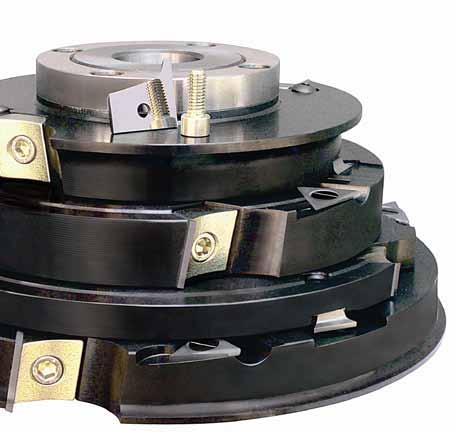

48 Po letech postupných změn a vylepšení přicházíme s novou řadou okenních nástrojů, převážně s přestavitelnou šířkou. Reagují na nové normové požadavky a shrnují dosavadní poznatky. Naším náskokem před konkurencí jsou především tato vylepšení: 1. Zasklívací polodrážka 23mm. 2. Zámková nebo odřezávaná zasklívací lišta. 3. Možnost osazení bezpečnostního kování do levého křídla. 4. Doplňkové těsnění na křídle. EURO - nový okenní program 5. Možnost výroby dvoubarevných oken (bílá/lazura) se skrytím barevného přechodu. 6. Dekompresní drážka po celém obvodu křídla. 7. Možnost použití několika typů okapnic. 8. Zrcadlově leštěné nože na všech profilových frézách. 9. Použití speciálních zaoblovacích předřezů na všech vnitřních hranách. Obvyklý způsob zaoblování vnitřních hran pouze bokem profilového nože neposkytuje ve falci správný řezný úhel s ohledem na upínací síly na noži lze dosáhnout max. 10 a brzy začínají boční plochy chlupatět. Díky zaoblovacím předřezům máme řezný úhel 30, což zajišťuje dlouhodobě hladký povrch falců. 10. Stavitelné sady vše potřebné montováno na pouzdře. Všechny frézy a kroužky, potřebné k rozšíření, jsou i při základní šířce umístěné na pouzdrech. Nic se neskladuje mimo sadu, nic se nemůže ztratit. Změna šířky pouze přeskládáním mezikroužků. 11. Snadné použití na obráběcích centrech. Všechny sady jsou připravené k použití na centrech. Někdy se osazují bez úprav, u některých strojů je pouze nutné změnit stavební výšku a upravit pouzdra. NOVÉ Stavitelná sada EURO Stavitelná sada EURO Stavitelné sady EURO EURO SPREE EURO AS lož. Pevné sady EURO 92 EURO 92 - trojité těsněnní 48

49 EURO - nový okenní program Některé vlastnosti podrobněji: U každé sady můžete zvolit zámkovou nebo odřezá vanou lištu. Odřezávaná lišta je výrobně jednodušší, ale v případě jejího zvlnění vznikne nevzhledná tmavá spára proměnlivé šířky. Zámková lišta toto riziko vy lučuje, ale při frézování na universálním stroji je pod statně pracnější než odřezávaná. Zámkovou lištu můžete vyrábět také ve čtyřstrance. V tom případě Vám bude cena snížena o obě sady na výrobu lišty a nabídnuto osazení do čtyřstranky (str.56). Doplňkové těsnění je základním vybavením fréz. Můžete volit z těchto profilů, ve všech sadách jsou záměnné. Hloubka zasklení 23 mm odpovídá požadavkům ČSN EN na vnitřní povrchovou teplotu. Výrazně snižuje riziko rosení na vnitřní straně okna. Dekompresní drážka po celém obvodu křídla snižuje dynamický tlak a zmenší riziko zatékání deště při silném větru. Použití jazýčkového těsnění v rámu oceníte při výrobě dvoubarevných oken (barva/lazura). Těsnění skryje barevný přechod. Dále zabrání vzniku rosného bodu mezi křídlovým těsněním a rámem. Možnost osazení bezpečnostního kování do levého křídla ve středovém srazu. Volitelnou osu kování 9 nebo 13 mm od nalehávky mají jen sady EURO a EURO Zrcadlově leštěné profilové nože zlepšují povrch dřeva. Speciální zaoblovací předřezy, 3 x otočné, dlouhodobě zajišťují hladký povrch falců. Připraveno pro okapnice Sieg, Naab, Donau nebo Main fy. Guttmann, resp. podobných typů jiných výrobců. U sad EURO a EURO všechny varianty v základním vybavení. 49

50 R3 EURO - nový okenní program TYP: EURO SOFT ekonomická Provedení: Soubor 26 fréz, mezikroužků a upínacího pouzdra, ze kterých se pro každou operaci sestavuje nástrojová sada Dvoubřité frézy, osazené výměnnými žiletkami. Sada nastavitelná na šířku 68 nebo 78mm Vnější hrany zaoblené, vnitřní R1,5 a R3 Osová vzdálenost kování 9mm Upínání ø30, 40 nebo 50 mm Pročepují 12 cm Cena sady: , Kč Pro využití rustikálního profilu se dokupuje jedna fréza a sada tvarových žiletek Cena rustikálních doplňků: , Kč NOVÉ Sada v základním vybavení umožňuje: - výrobu dvoukřídlého, otevíravě sklopného okna šířky 68 nebo 78mm - volbu mezi odřezávanou a přesazenou lištou - frézovat vybrání pro parapet a okapní plech - lze vynechat celoobvodové kování - lze vynechat přídavné těsnění - sada je připravena na rustikální profil (rustik. doplňky se kupují samostatně) ,5 18, , , , , Šířka 68, kresleno s okapnicí MAIN 12/24 F-TI Šířka 78, kresleno s okapnicí DONAU 12/24 F-TI Rustikální profil 12 R3 50

51 EURO - nový okenní program TYP: EURO SOFT ( dvojkombinace ) Provedení: Sada nastavitelná na šířku 68 nebo 78mm Zámková nebo odřezávaná lišta Upínané tvrdokovové nože Vnější hrany (na přání R6) Vnitřní hrany R1,5 a R3 Osová vzdálenost kování nastavitelná na 9 nebo 13mm Upínání Ø30, 40 nebo 50 mm Pročepují 12 cm Rozsah dodávky: Verze s odřezávanou lištou obsahuje 12 sad nástrojů, verze se zámkovou lištou obsahuje 13 sad nástrojů. Základní soubor obsahuje rovněž středový sraz včetně bezpečnostního kování. Typ Lišta: zámková odřezávaná Rám horní čepy ,- Rám spodní čepy ,- Rám rozpory 9.820,- Rám profil horní+boční ,- Rám profil spodní ,- Křídlo čepy, zámková ,- Křídlo rozpory, zámková 9.650,- Křídlo vnitřní profil, zámková ,- Profilování zámkové lišty 6.270,- Odřezání zámkové lišty 3.290,- Křídlo čepy, odřezávaná ,- Křídlo rozpory, odřezávaná ,- Křídlo vnitřní profil, odřez ,- Odřezávání lišty 4.500,- Křídlo vnější profil ,- Vybrání pro okapnici 4.680,- Sraz dvoukřídlého okna ,- Celkem , ,- Kresleno s okapnicí Main 12/24 F TI Kresleno s bezpečnostním kováním. (rozvora tence) Kresleno s jazýčkovým těsněním Kresleno s okapnicí Donau 12/24 F - TI Kresleno s rozvorou (bezpečnostní kování tence) 51 Široký sortiment doplňků: - zapěnování rámu - parapet a okapní plech - zdvojený balkonový vlys - spodní K-profil pro rámový sloupek - K-profil pro pevné zasklení horní a boční - K-profil pro pevné zasklení spodní - doplněk pro výrobu obloukových oken Ceny na dotaz.

52 EURO - nový okenní program TYP: EURO SOFT ( trojkombinace ) Provedení: Sada nastavitelná na šířky 68, 78 nebo 88mm Zámková nebo odřezávaná lišta Upínané tvrdokovové nože Vnější hrany (na přání R6) Vnitřní hrany R1,5 a R3 Osová vzdálenost kování nastavitelná na 9 nebo 13mm Upínání Ø30, 40 nebo 50 mm Pročepují 12 cm ,3 23 MAX.120 Rozsah dodávky: Verze s odřezávanou lištou obsahuje 13 sad nástrojů, verze se zámkovou lištou obsahuje 14 sad nástrojů. Základní soubor obsahuje rovněž středový sraz včetně bezpečnostního kování a spodní kontraprofil rámových sloupků. Typ Lišta: zámková odřezávaná Rám horní čepy ,- Rám spodní čepy ,- Rám rozpory ,- Rám profil horní+boční ,- Rám profil spodní ,- Křídlo čepy, zámková ,- Křídlo rozpory, zámková ,- Křídlo vnitřní profil, zámková ,- Profilování zámkové lišty 6.270,- Odřezání zámkové lišty 3.290,- Křídlo čepy, odřezávaná ,- Křídlo rozpory, odřezávaná ,- Křídlo vnitřní profil, odřez ,- Odřezávání lišty 4.500,- Křídlo vnější profil ,- Vybrání pro okapnici 4180,- Sraz dvoukřídlého okna ,- Sp. kontraprofil rámu (na sloupky) ,- Celkem , , (13) 9 13 (9) (22) Kresleno s okapnicí Main 12/24 F TI Kresleno s jazýčkovým těsněním Kresleno s 13 mm vzdáleností kování Kresleno s okapnicí Donau 12/24 F TI Kresleno s okapnicí Main 12/24 F TI (15) 13 (11) 13 Kresleno s bezpečnostním kováním. (rozvora tence) Kresleno s rozvorou (bezpečnostní kování tence) 52 Kresleno s bezpečnostním kováním. (rozvora tence)

53 EURO - nový okenní program TYP: EURO SOFT, doplňky ZAPĚNOVÁNÍ RÁMU ,-Kč PARAPET A OKAPNÍ PLECH ,-Kč Sada je stavitelná na všechny šířky okna. Sada je stavitelná na všechny šířky okna. ZDVOJENÝ VLYS ZÁMKOVÁ LIŠTA ,-Kč ZDVOJENÝ VLYS ODŘEZÁVANÁ LIŠTA ,-Kč Sada je stavitelná na všechny šířky okna. PEVNÉ ZASKLENÍ HORNÍ A BOČNÍ ,-Kč Kontraprofil horního a bočního profilu rámu pro pevné zasklení. Je stavitelný na všechny šířky okna. PEVNÉ ZASKLENÍ SPODNÍ ,-Kč Kontraprofil spodního profilu rámu pro pevné zasklení. Je stavitelný na všechny šířky okna. OBLOUKOVÝ DOPLNĚK, zámková lišta 7.650,-Kč Rozšiřující fréza, sada ložisek a kroužků, umožňující výrobu obloukových oken bez potřeby šablony. Je použitelná na všechny šířky okna. OBLOUKOVÝ DOPLNĚK, odřezávaná lišta ,-Kč Rozšiřující fréza, sada ložisek a kroužků, umožňující výrobu obloukových oken bez potřeby šablony. Je použitelná na všechny šířky okna. 53

54 TYP: EURO SOFT EURO - nový okenní program Provedení: Sada nastavitelná na šířku 78 nebo 92mm Spoj křídla na 2,5 čepu Zámková nebo odřezávaná lišta Upínané tvrdokovové nože Vnější hrany Vnitřní hrany R1,5 a R3 Osová vzdálenost kování 13mm Upínání Ø30, 40 nebo 50 mm Pročepují 12 cm 18 0, Rozsah dodávky: Verze s odřezávanou lištou obsahuje 12 sad nástrojů, verze se zámkovou lištou obsahuje 13 sad nástrojů. Základní soubor obsahuje rovněž středový sraz s bezpečnostním kováním nebo s rozvorou (podle volby zákazníka). Typ Lišta: zámková odřezávaná Rám horní čepy ,- Rám spodní čepy ,- Rám rozpory ,- Rám profil horní+boční ,- Rám profil spodní ,- Křídlo čepy svislé, zámková ,- Křídlo čepy vodorovné, zámková ,- Křídlo vnitřní profil, zámková ,- Profilování zámkové lišty 7.560,- Odřezání zámkové lišty 4.620,- Křídlo čepy svislé, odřezávaná ,- Křídlo čepy vodorovné, odřezávaná ,- Křídlo vnitřní profil, odřezávaná ,- Odřezávání lišty 4.500,- Křídlo vnější profil ,- Vybrání pro okapnici 4.900,- Sraz dvoukřídlého okna ,- Celkem , ,- 20 max max , max. 46,7 22,7 GUTMANN Isar 25/24 F-TI MAX kresleno s okapnicí ISAR 92 kresleno s okapnicí DRAU 31,5 DEVENTER S 6600c GUTMANN DRAU 25/24 F MAX ,5 DEVENTER S 6600c kresleno s bezpečnostním kováním kresleno s bezpečnostním kováním 54

55 EURO - nový okenní program TYP: EURO SOFT, doplňky ZAPĚNOVÁNÍ RÁMU Sada je stavitelná na všechny šířky okna ,-Kč PARAPET A OKAPNÍ PLECH Sada je stavitelná na všechny šířky okna ,-Kč ZDVOJENÝ VLYS ZÁMKOVÁ LIŠTA ,-Kč RÁMOVÝ SLOUPEK, SPODNÍ K-PROFIL ,-Kč ZDVOJENÝ VLYS ODŘEZÁVANÁ LIŠTA Sada je stavitelná na všechny šířky okna ,-Kč Sadou odsekáte spodní čepy a vytvoříte kontraprofil pro rámový sloupek. Je stavitelná na všechny šířky okna. PEVNÉ ZASKLENÍ HORNÍ A BOČNÍ ,-Kč Kontraprofil horního a bočního profilu rámu pro pevné zasklení. Je stavitelný na všechny šířky okna. PEVNÉ ZASKLENÍ SPODNÍ ,-Kč Kontraprofil spodního profilu rámu pro pevné zasklení. Je stavitelný na všechny šířky okna. OBLOUKOVÝ DOPLNĚK, zámková lišta 7.650,-Kč Rozšiřující fréza, sada ložisek a kroužků, umožňující výrobu obloukových oken bez potřeby šablony. Je použitelná na všechny šířky okna. OBLOUKOVÝ DOPLNĚK, odřezávaná lišta ,-Kč Rozšiřující fréza, sada ložisek a kroužků, umožňující výrobu obloukových oken bez potřeby šablony. Je použitelná na všechny šířky okna. 55

56 EURO - nový okenní program TYP: EURO pro AS ložiska Provedení: Sada nastavitelná na šířku 78 nebo 92mm Spoj křídla na 2,5 čepu, pročepují 12 cm Zámková nebo odřezávaná lišta Upínané tvrdokovové nože Vnější hrany, vnitřní hrany R1,5 a R3 Osová vzdálenost kování 13mm Upínání Ø30, 40 nebo 50 mm Rozsah dodávky: Verze s odřezávanou lištou obsahuje 12 sad nástrojů, verze se zámkovou lištou obsahuje 13 sad nástrojů. Základní soubor obsahuje rovněž středový sraz s bezpečnostním kováním nebo s rozvorou (podle volby zákazníka). Zavěšení na AS ložiska nevyžaduje zavrtávat panty do děr ø34, ale montují zvenčí přímo na rám (viz foto). Taková montáž je snazší, než u pantů zavrtaných. Tloušťka plechu je kompenzována 2,5 mm odsazením křídlové nalehávky, kryté speciálním těsněním (např. Deventer S 6645). NOVÉ Typ Lišta: zámková odřezávaná 18 0, ,5 Rám horní čepy ,- Rám spodní čepy ,- Rám rozpory ,- Rám profil horní+boční ,- Rám profil spodní ,- Křídlo čepy svislé, zámková ,- Křídlo čepy vodorovné, zámková ,- Křídlo vnitřní profil, zámková ,- Profilování zámkové lišty 7.560,- Odřezání zámkové lišty 4.620,- Křídlo čepy svislé, odřezávaná ,- Křídlo čepy vodorovné, odřezávaná ,- Křídlo vnitřní profil, odřezávaná ,- Odřezávání lišty 4.500,- Křídlo vnější profil ,- Vybrání pro okapnici 4.900,- Sraz dvoukřídlého okna ,- Celkem , ,- 20 max max , max. 46,7 22,7 GUTMANN Isar 25/24 F-TI MAX.120 GUTMANN DRAU 25/24 F MAX.120 2,5 2, DEVENTER S 6600c 31,5 2,5 92 Nástroje se od klasických EURO liší pouze ve vnějším profilu křídla. Přestavba na AS ložiska je možná u každé klasické sady nákladem , Kč za doplňkové nástroje do vnějšího profilu. 56 Široký sortiment doplňků: - zapěnování rámu - parapet a okapní plech - zdvojený balkonový vlys - spodní K-profil pro rámový sloupek - K-profil pro pevné zasklení horní a boční - K-profil pro pevné zasklení spodní - doplněk pro výrobu obloukových oken Ceny na dotaz.

57 EURO - nový okenní program TYP: EURO s okapnicí SPREE Provedení: Sada nastavitelná na šířku 78 nebo 92mm Spoj křídla na 2,5 čepu Zámková nebo odřezávaná lišta Upínané tvrdokovové nože Vnější hrany Vnitřní hrany R1,5 a R3 Osová vzdálenost kování 13mm Upínání Ø30, 40 nebo 50 mm Pročepují 12 cm Rozsah dodávky: Verze s odřezávanou lištou obsahuje 11 sad nástrojů, verze se zámkovou lištou obsahuje 12 sad nástrojů. Základní soubor obsahuje rovněž středový sraz s bezpečnostním kováním nebo s rozvorou (podle volby zákazníka). Typ Lišta: zámková odřezávaná Rám horní čepy ,- Rám spodní čepy ,- Rám rozpory ,- Rám profil horní+boční ,- Rám profil spodní ,- Křídlo čepy svislé, zámková ,- Křídlo čepy vodorovné, zámková ,- Křídlo vnitřní profil, zámková ,- Profilování zámkové lišty 7.560,- Odřezání zámkové lišty 4.620,- Křídlo čepy svislé, odřezávaná ,- Křídlo čepy vodorovné, odřezávaná ,- Křídlo vnitřní profil, odřezávaná ,- Odřezávání lišty 4.500,- Křídlo vnější profil ,- Sraz dvoukřídlého okna ,- Celkem , ,- NOVÉ max Široký sortiment doplňků: GUTMANN SPREE 24 OF Šířka 78 mm, kresleno s bezpečnostním kováním ve srazu DEVENTER S 6600c 31,5 4 DEVENTER SV 418 GUTMANN SPREE 24 OF Šířka 92 mm, kresleno s bezpečnostním kováním ve srazu DEVENTER S 6600c DEVENTER SV zapěnování rámu - parapet a okapní plech - zdvojený balkonový vlys - spodní K-profil pro rámový sloupek - K-profil pro pevné zasklení horní a boční - K-profil pro pevné zasklení spodní - doplněk pro výrobu obloukových oken Ceny na dotaz. 57

58 EURO - nový okenní program TYP: EURO DŘEVO - HLINÍK Provedení: Sada nastavitelná na šířku 78 nebo 92 mm Spoj křídla na 2,5 čepu Dvoubřité nástroje Upínané tvrdokovové nože Vnější hrany, vnitřní R1,5 a R3 Upínací průměr 30,40 nebo 50mm Použití dutého zasklívacího AL profilu /68 92/81 Kresleno s bezpečnostním kováním 31,5 Rozsah dodávky: Soubor obsahuje 9 nástrojových sad na pouzdrech a jednu samostatnou frézu pro rozšíření křídlových čepů na 92 mm. Základní soubor obsahuje i bezpečnostní středový sraz a sadu na vnější profil rámu pro zapěnování. Typ Cena Kč Rám čepy ,-- Rám rozpory ,-- Křídlo čepy ,-- Křídlo rozpory ,-- Fréza na rozšíření křídlových čepů 8.500,-- Rám vnitřní profil ,-- Rám vnější profil pro zapěnování ,-- Křídlo vnitřní profil ,-- Křídlo vnější profil, ,-- Sraz dvoukřídlého okna, bezpečnostní ,-- Celkem ,-- Použití vypěněného (izolačního) zasklívacího AL profilu. 90/68 92/81 NOVÉ 58

59 TYP: EURO 92 SOFT EURO - nový okenní program Provedení: Sada pevné šířky 92mm Spoj křídla na 2,5 čepu Zámková nebo odřezávaná lišta Upínané tvrdokovové nože Vnější hrany Vnitřní hrany R1,5 a R3 Osová vzdálenost kování 13mm Upínání Ø30, 40 nebo 50 mm Pročepují 12 cm ,5 Rozsah dodávky: Verze s odřezávanou lištou obsahuje 12 sad nástrojů, verze se zámkovou lištou obsahuje 13 sad nástrojů. Základní soubor obsahuje rovněž středový sraz s rozvorou (bezpečnostní kování na přání). Typ Lišta: zámková odřezávaná Rám horní čepy ,- Rám spodní čepy ,- Rám rozpory ,- Rám profil horní+boční ,- Rám profil spodní ,- Křídlo čepy svislé, zámková ,- Křídlo čepy vodorovné, zámková ,- Křídlo vnitřní profil, zámková ,- Profilování zámkové lišty 6.810,- Odřezání zámkové lišty 4.160,- Křídlo čepy svislé, odřezávaná ,- Křídlo čepy vodorovné, odřezávaná ,- Křídlo vnitřní profil, odřez ,- Odřezávání lišty 4.500,- Křídlo vnější profil ,- Vybrání pro okapnici 4.430,- Sraz dvoukřídlého okna ,- Celkem , , max ,7 GUTMANN Isar 25/24 F-TI MAX ,5 2 31,5 Široký sortiment doplňků: - zapěnování rámu - parapet a okapní plech - zdvojený balkonový vlys - spodní K-profil pro rámový sloupek - K-profil pro pevné zasklení horní a boční - K-profil pro pevné zasklení spodní - doplněk pro výrobu obloukových oken 59 Ceny na dotaz.

60 EURO - nový okenní program TYP: EURO 92 s trojitým těsněním Provedení: Sada pevné šířky 92 mm Spoj křídla na 2,5 čepu Dvoubřité nástroje Upínané tvrdokovové nože Vnější hrany, vnitřní R1,5 a R3 Upínací průměr 30,40 nebo 50mm Rozsah dodávky: Závisí na typu okapnice a zasklívací lišty. Ceny jsou uvedeny pro okapnici SPREE. Základní soubor obsahuje středový sraz s bezpečnostním kováním. Upozornění: Další falc, vytvořený kvůli třetímu těsnění, by zeslabil křídlo natolik, že je nutné použít vyšší hranol než na běžná eurookna. Doporučujeme rozměr (odřezávaná lišta 93 mm). Z důvodu posílení profilu není odvětrání zasklívací drážky provedeno v rohovém spoji, ale musí se navrtat. NOVÉ Okapnice Okapnice SPREE 24 SPREE OF 24 OF max. 46,7 22, max. 46,7 22, MIN. 86 MIN. 86 Typ Lišta: zámková odřezávaná Rám horní čepy ,-- Rám spodní čepy ,-- Rám rozpory ,-- Rám profil horní+boční ,-- Rám profil spodní ,-- Křídlo čepy svislé, zámková ,-- Křídlo čepy vodorovné, zámková ,-- Křídlo vnitřní profil, zámková ,-- Profilování zámkové lišty 7.560,-- Odřezání zámkové lišty 4.620,-- Křídlo čepy svislé, odřezávaná ,-- Křídlo čepy vodorovné, odřezávaná ,-- Křídlo vnitřní profil, odřez ,-- Odřezávání lišty 4.500,-- Křídlo vnější profil ,-- Sraz dvoukřídlého okna ,-- Celkem , ,-- Široký sortiment doplňků: - spodní K-profil pro rámový sloupek - K-profil pro pevné zasklení horní a boční - K-profil pro pevné zasklení spodní - doplněk pro výrobu obloukových oken - zapěnování rámu - parapet a okapní plech - zdvojený balkonový vlys max. 46,7 22,7 OKAPNICE ISAR 25/24 F-TI MIN Ceny na dotaz Kresleno pro okapnici SPREE a zámkovou lištu. Středový sraz s bezpečnostním kováním. Kresleno pro okapnici ISAR a odřezávanou lištu. 60

61 EURO - nový okenní program STOPKOVÁ FRÉZA Ø 13 STOPKOVÁ FRÉZA R3 STOPKOVÁ FRÉZA Ø 5 NA FORMÁTOVÁNÍ OBLOU- KOVÉHO VLYSU Provedení: Dvoubřitá HW fréza Upínací průměr 8 mm NA ŽLÁBEK ZASKLÍVACÍ LIŠTY Provedení: Dvoubřitá HSS fréza Upínací průměr 8 mm NA ODŘEZÁVÁNÍ ZA- SKLÍVACÍ LIŠTY Provedení: Jednobřitá HSS nebo HW fréza Upínací průměr 8 mm Odříznutí probíhá nadvakrát s přidáním hloubky. TYP: FRÉZA NA DRÁŽKU PRO DRUHÉ TĚSNĚNÍ TP-1193 TP-1137 Provedení: Výměnné HW nože s omezovači Volba ze 2 typů těsnění Dvoubřité nástroje, ruční posuv NOVÉ TYP: ZAPĚNOVÁNÍ RÁMU Úsporné řešení vnějšího profilu rámu pro zapěnování. Pro každou šířku rámu musí být samostatná sada nožů. Provedení: Upínací hlava a výměnné HL nože s omezovači Tříbřité nástroje, strojní posuv R3 R R3 R R3 R R3 R TYP: PARAPET A OKAPNÍ PLECH Provedení: Upínané HL nože s omezovači Ruční posuv Typ Materiál obj. číslo cena Kč Stopka ø13 HW ,-- Stopka R3 HSS ,-- Stopka ø5 HSS ,-- Stopka ø5 HW ,-- Drážka pro těsnění 1137 HW ,-- Drážka pro těsnění 1193 HW ,-- Nožová hlava B ,-- Sada nožů Pěna 68 HL ,-- Sada nožů Pěna 78 HL ,-- Sada nožů Pěna 88 HL ,-- Sada nožů Pěna 92 HL ,-- Sada na parapet a okapní plech HL ,-- 61

62 EURO - nový okenní program VÝROBA ZÁMKOVÉ LIŠTY VE ČTYŘSTRANCE Pro výrobu zasklívací lišty ve čtyřstrance se používají 3 postupy: 1. Při formátování okenního vlysu se zároveň vyřízne hranolek pro lištu v pravoúhlé poloze, který se na druhý průchod celý profiluje. 2. Při formátování okenního vlysu se zároveň vyřízne hranolek pro lištu ve sklonu, který se na druhý průchod celý profiluje. 3. Při formátování okenního vlysu se lišta ze dvou stran předprofiluje a odřízne. Na další operaci se lišta vyfalcuje. Lišty se vyrábějí: - z vnitřního profilu rámu - z vnějšího profilu křídla - v případě profilování ve sklonu také z vnitřního profilu křídla. Ve všech případech se lišty zhotovují ještě PŘED ČEPOVÁNÍM. Vyřezání hranolu na lištu v pravoúhlé poloze. Okenní vlys se formátuje s přídavkem 0,5mm na egalizaci, lištový hranol se neobrábí, pouze vyřeže. Lištový hranol lze získat z vnějšího profilu křídla a z horního + bočního profilu rámu. Dodáváme nástroje horní a pravý. Spodní a levý nástroj jsou běžné hoblovací válce. 1 Profilování lišty v pravoúhlé poloze. Lišta se obrábí ze všech stran. Dodáváme nástroje levý a pravý. Horní a dolní nástroj jsou běžné hoblovací válce. HOBLOVACÍ VÁLEC HOBLOVACÍ VÁLEC Protože se sady přizpůsobují čtyřstrankám (pracovní průměry, seřizovací možnosti, prostor v krytech), sdělujeme ceny až podle konkrétní poptávky. 62

63 EURO - nový okenní program VÝROBA ZÁMKOVÉ LIŠTY VE ČTYŘSTRANCE Vyřezání hranolu na lištu ve sklonu. Okenní vlys se formátuje s přídavkem 0,5mm na egalizaci, lištový hranol se neobrábí, pouze vyřeže. Lištový hranol lze získat z horního + bočního profilu rámu a z vnitřního profilu křídla. Dodáváme nástroje horní a pravý. Spodní a levý nástroj jsou běžné hoblovací válce. 2 Profilování lišty ve sklonu. Lišta se obrábí ze všech stran. Dodáváme nástroje levý a pravý. Horní a dolní nástroj jsou běžné hoblovací válce. Výhoda: Můžete vyrobit více lišt a můžete i zvětšit jejich šířku. Nevýhoda: Zbývají malé přídavky na obrábění, které vylučují použít vlysy křivé nebo s hlubokým povrchovým poškozením. HOBLOVACÍ VÁLEC HOBLOVACÍ VÁLEC HOBLOVACÍ VÁLEC 3 Profilování a odříznutí lišty v pravoúhlé poloze. Okenní vlys se formátuje s přídavkem 0,5mm na egalizaci, lištový hranol se profiluje a odřízne. Lištu lze získat z vnějšího profilu křídla a z horního + bočního profilu rámu. Dodáváme nástroje horní a pravý. Spodní a levý nástroj jsou běžné hoblovací válce. Falcování lišty Probíhá už jen falcovací hlavou, může se dělat na spodní frézce s podavačem. 63

64 EURO - nový okenní program TYP: DOMOVNÍ DVEŘE 68-78, přesazená lišta Nástroje rozšiřují využití okenních sad: - EURO SOFT (str. 50, 51) - EURO SOFT (str. 52, 53) - EURO SOFT (str ) pro výrobu domovních dveří. Dodržují s nimi nulové linie. Jsou nastavitelné na š. 68 a 78 mm (na řezech vpravo kresleno seřízení pro 68 mm). Venkovní 11mm falc kryje těsnicí drážku a brání nasazení páčidla při násilném vniknutí. Vnitřní 22mm falc zlepšuje ukotvení dveřních závěsů. Poznámka: Boční profil zdvojeného vlysu se frézuje nadvakrát čepovacími frézami okenní sady. RÁM DVEŘÍ - ČEPY RÁM DVEŘÍ - ROZPORY ,-Kč ,-Kč RÁM DVEŘÍ - PROFIL ,-Kč 68 mm 78 mm KŘ. DVEŘÍ - VNĚJŠÍ PROFIL ,-Kč KŘ. DVEŘÍ - SPODNÍ PROFIL ,-Kč ZDVOJENÝ VLYS - PROFIL ,-Kč Dveřový doplněk 68 SOFT-LINE celkem ,-kč Rozšíření na 78 SOFT-LINE ,- Kč 64

65 EURO - nový okenní program TYP: DOMOVNÍ DVEŘE 68-78, odřezávaná lišta Nástroje rozšiřují využití okenních sad: - EURO SOFT (str. 50, 51) - EURO SOFT (str. 52, 53) - EURO SOFT (str ) pro výrobu domovních dveří. Dodržují s nimi nulové linie. Jsou nastavitelné na š. 68 a 78 mm (na řezech vpravo kresleno seřízení pro 68 mm). Venkovní 11mm falc kryje těsnicí drážku a brání nasazení páčidla při násilném vniknutí. Vnitřní 22mm falc zlepšuje ukotvení dveřních závěsů. Poznámka: Boční profil zdvojeného vlysu se frézuje nadvakrát čepovacími frézami okenní sady. RÁM DVEŘÍ - ČEPY RÁM DVEŘÍ - ROZPORY ,-Kč ,-Kč RÁM DVEŘÍ - PROFIL ,-Kč 68 mm 78 mm KŘ. DVEŘÍ - VNĚJŠÍ PROFIL ,-Kč KŘ. DVEŘÍ - SPODNÍ PROFIL ,-Kč ZDVOJENÝ VLYS - PROFIL ,-Kč Dveřový doplněk 68 SOFT-LINE celkem ,-kč Rozšíření na 78 SOFT-LINE ,- Kč 65

66 TVRDOKOVOVÉ ŽILETKY C E R AT I Z I T t v r d o k o v o v é v ý m ě n n é ž i l e t k y Uběrací se dvěma břity Rozměr Označení Universální Spec. měkké Spec. tvrdé Spec. MDF Spec. DTD, L dřevo dřevo lamino POZOR! - jiná POZOR! - jiná W T U geometrie břitu M geometrie břitu T MDF DTD 7,6 L 7,6 40,- na přání na přání 55,- 9,6 L 9,6 59,- na přání na přání 77,- 99,- 11,0 L ,- na přání na přání na přání na přání 13,0 L ,- na přání na přání na přání na přání 15,0 L 15 48,- na přání na přání 73,- 92,- 15,7 L 15,7 84,- na přání na přání na přání na přání 17,0 L ,- na přání na přání na přání na přání 18,0 L ,- na přání na přání na přání na přání 19,0 L ,- na přání na přání na přání na přání 20,0 L 20 47,- na přání 78,- 86,- 118,- 24,7 L 24,7 80,- 105,- 30,0 L 30 47,- na přání na přání 98,- 130,- 40,0 L 40 64,- na přání na přání 93,- 125,- 50,0 L 50 66,- 165,- 110,- 115,- 185,- 60,0 L ,- 152,- 212,- 100,0 L ,- Uběrací se čtyřmi břity 9,0 L ,- 10,0 L ,- 12,0 L ,- 65,- 89,- 20,0 L ,- 128,- 189,- 29,5 L ,- 149,- 215,- 49,5 L ,- 188,- 266,- 50,0 L 50/ ,- 212,- 290,- Do stopkových fréz 29,5 L ,- 122,- 49,5 L ,- Uběrací úkosové 1 bez bočního ostří 2 19,5 VL 20 L 105,- 122,- provedení žiletek 165,- 184,- 19,5 VL 20 R 105,- 122,- s bočním ostřím 165,- 184,- bez bočního ostří bez bočního ostří s bočním ostřím ,5 VL 30 L 107,- 125,- 123,- 142,- 218,- 238,- 29,5 VL 30 R 107,- 125,- 123,- 142,- 218,- 238,- 49,5 VL 50 L 140,- 158,- 174,- 194,- 245,- 265,- 49,5 VL 50 R 140,- 158,- 174,- 194,- 245,- 265,- 66

67 TVRDOKOVOVÉ ŽILETKY Předřezy Rozměr Označení Universální Spec. měkké Spec. tvrdé Spec. MDF Spec. DTD, L dřevo dřevo lamino POZOR! - jiná POZOR! - jiná W T U geometrie břitu M geometrie břitu T MDF DTD 14 1,2 L ,- 14 2,0 L ,- na přání na přání 73,- 98,- 13,6 2 L ,- 14 2,0 KS ,- 19 2,0 L ,- Pouze v jakosti univerzální Drážkovací Rozměr L W T Srážeče a zaoblovače hran Označení Pouze v jakosti universální 18 1,95 NF ,- 18 1,95 NF ,- 18 2,95 NF ,- 18 3,70 NF ,- 18 3,95 NF ,- 45 FKB ,- R1 FKB-R1 355,- R1,5 FKB-R1,5 355,- R2 FKB-R2 355,- R2,5 FKB-R2,5 355,- R5 FKB-R5 365,- 67 Nože do ručních strojků Rozměr L W T V letošním roce došlo ke změně označení jakostí. Staré značení uvádíme v závorce. Jakosti tvrdokovu a geometrie břitu U M T MDF DTD UNIVERSÁLNÍ MĚKKÉ DŘEVO TVRDÉ DŘEVO DESKY MDF, PŘEKLIŽKY DŘEVOTŘÍSKA, LAMINO U Označení Pouze v jakosti universální 75,5 KF 75 80,- 82,0 KF 82N 65,- 80,0 KF80 (prohoblíky ELUú 85,- 50,0 GF50 100,- Nejčastěji se používá jakost HC 05 (všechny uběrací), řidčeji HC 20 (zaoblovače, srážeče, drážkovače), HC 27 (některé předřezy) a HC 35 (některé předřezy a nože do ručních strojků). Se zvyšujícím se číslem roste obsah kobaltu a tím i houževnatost, klesá tvrdost a otěruvzdornost. Jakost HC 05 lze použít od měkkého dřeva po dřevotřísku. Specialita jak z hlediska chemického složení, tak z hlediska řezné geometrie. Bezkobaltové pojivo dává mimořádnou houževnatost a umožňuje vysoké úhly čela břitu. Dodává se pouze s úhlem ostří 45. Optimální náhrada HSS. Používá se jakost MG 18, řezná geometrie jako na měkké dřevo. Mikronová zrnitost a vysoký obsah kobaltu poskytují výbornou řezivost při vysoké houževnatosti. Používá se jakost SMG 02 nebo MG 06 a standardní řezná geometrie. Submikronová zrnitost a nízký obsah kobaltu dávají vysokou tvrdost, potřebnou pro obrábění MDF a lepených desek. Používá se jakost UMG 04 a standardní řezná geometrie. Ultramikronová zrnitost je zárukou dobré houževnatosti a nízký obsah kobaltu zárukou nejvyšší tvrdosti při obrábění vysoce abrazivních materiálů. Tvrdokov jakosti UMG 04 je hospodárnou alternativou k polykrystalickému diamantu. CHRAŇTE ŽIVOTNÍ PROSTŘEDÍ Tvrdokovy obsahují vysoké procento těžkých kovů. Vyřazené žiletky, jakož i ostatní zbytky tvrdokovu, vracejte prosím distributorovi. Zajistíme jejich ekologickou recyklaci. U

68 TYP: PALUBKOVÁ STAVEBNICE LEHKÁ ŘADA FRÉZY NA PALUBKY Soubor 16 fréz, upínacích pouzder a mezikroužků pro výrobu palubek ve čtyřstrance. Z dodaných fréz je možné vyskládat sady na 6 typů palubek. Stavebnici nemusíte kupovat celou. Postupným dokupováním se celková cena nezvýší. Provedení: Čtyřzubé žiletkové nástroje Zaoblené konce per R1,5 Upínací průměr 30, 40 nebo 50 mm Mezikroužky pro nastavení po 0,5 mm Levná výměna žiletek (většinou 4x otočné) Vysoké řezné úhly pro hladký povrch měkkého dřeva. Ø130 Ø161 Tatranský profil 15 Ø158 Ø143 MIN. 4 MAX. 7,5 6,5 7,5 1 R1,5 4 9 MIN. 12 MAX , Ø179 MIN 4 MAX. 7,5 6,5 Tatranský profil 30 7,5 Ø158 1 R1,5 4 5 MIN 12 MAX , Ø143 MIN 4 MAX. 7,5 6,5 Podlahová palubka 7,5 0,5 Ø158 1 R1, MIN 12 MAX Ø160 MIN 4 MAX. 7,5 6,5 Klasická palubka 7,5 0,5 Ø160 1 R1, MIN 12 MAX Ø MIN 4 MAX. 7,5 6,5 Oboustranná palubka 7,5 Ø R1, Ø MIN 12 MAX. 37 MIN 13 MAX. 30 MIN 4 MAX. 7,5 6,5 6,5 Palubka SOFT R5,5 7,5 R1,5 16, Ø Ceník najdete na str

69 FRÉZY NA PALUBKY TYP: PALUBKOVÁ STAVEBNICE TĚŽKÁ ŘADA NOVÉ Soubor 10 fréz do čtyřstranky, upínacích pouzder a mezikroužků Z dodaných fréz je možné vyskládat sady na 4 typy palubek. Stavebnici nemusíte kupovat celou, postupným dokupováním se celková cena nezvýší. Provedení: Podobné jako u lehké řady, od které se liší: - větší tloušťkou pera (rozsah 5 9 mm) - větší tloušťkou palubky (podlahová palubka až 48mm silná, na rozdíl od 30mm lehké řady). - zaoblením konců per R2 Ø161 Ø163 Tatranský profil MIN 15 MAX 40 MIN. 5 MAX R Ø179 Tatranský profil 30 Ø MIN 15 MAX 42 MIN 5 MAX R Ø MIN 5 MAX. 9 Podlahová palubka ,5 Ø Ø179, MIN 15 MAX.48 MIN 15 MAX 34 MIN 5 MAX. 9 8, R2 Palubka SOFT R2 R5, Ø Ceník najdete na str

70 FRÉZY NA PALUBKY CENÍK PALUBKOVÉ STAVEBNICE LEHKÁ ŘADA Kompletní stavebnice obsahuje 14 fréz, 2 pouzdra a sadu mezikroužků, vše v luxusní překližkové kazetě. Položka kusů v celku obj. číslo cena Kč celkem Fréza č ,- Fréza č ,- Fréza č ,- Fréza č ,- Fréza č ,- Fréza č ,- Fréza č ,- Fréza č ,- Fréza č ,- Fréza č ,- Fréza č ,- Fréza č ,- Fréza č ,- Upínací pouzdro ,- Sada mezikroužků ,- Překližková kazeta ,- Kompletní stavebnice ,- Kalkulace ceny samostatných sestav: Tatranský profil ,- Tatranský profil ,- Podlahová palubka ,- Klasická palubka ,- Oboustranná palubka ,- Palubka Soft ,- CENÍK PALUBKOVÉ STAVEBNICE TĚŽKÁ ŘADA Kompletní stavebnice obsahuje 10 fréz, 2 pouzdra a sadu mezikroužků, vše v luxusní překližkové kazetě. Položka kusů v celku obj. číslo cena Kč celkem Fréza č ,- Fréza č ,- Fréza č ,- Fréza č ,- Fréza č ,- Fréza č ,- Fréza č ,- Fréza č ,- Fréza č ,- Fréza č ,- Upínací pouzdro ,- Sada mezikroužků ,- Překližková kazeta ,- Kompletní stavebnice ,- Kalkulace ceny samostatných sestav: Tatranský profil ,- Tatranský profil ,- Podlahová palubka ,- Palubka SOFT ,- Náhradní díly: Šroub M6x11 Šroub M6x11 Šroub US-028 Šroub US-028 Šroub M5x10 Šroub M6x11 Nůž FKB R2 Nůž TP-529 Nůž L13,6 Nůž KS14 Nůž NU-819 Položka obj. číslo cena Kč Nůž FKB R1, ,- Nůž FKB R ,- Nůž TP ,- Nůž L 13, ,- Nůž KS ,- 70 Položka obj. číslo cena Kč Nůž NU ,- Šroub M6x ,- Šroub US ,- Šroub M5x ,-

71 UPÍNACÍ A REDUKČNÍ POUZDRA Provedení: Pouzdra z nízkolegované oceli, kalená na 40 až 45 HRC Mezikroužky z konstrukční oceli. Součástí pouzdra je upínací matice a podložka Jiné rozměry na přání. Ød ØD s (činná výška) 10 h (celková výška) D 50 d s h Mater. Obj. číslo Cena Kč Pouzdro D OCEL ,- D OCEL ,- D OCEL ,- D OCEL ,- Folie 50 0,1 OCEL ,- Kroužek 50 1 OCEL ,- Kroužek 50 2 OCEL ,- Kroužek 50 3 OCEL ,- Kroužek 50 4 OCEL ,- Kroužek 50 6 OCEL ,- Kroužek 50 8 OCEL ,- Kroužek OCEL ,- Kroužek OCEL ,- Kroužek OCEL ,- Kroužek OCEL ,- Kroužek OCEL ,- ØD s D 60 d s h Mater. Obj. číslo Cena Kč Pouzdro D OCEL ,- D OCEL ,- D OCEL ,- D OCEL ,- D OCEL ,- D OCEL ,- Folie 60 0,1 OCEL ,- Kroužek 60 1 OCEL ,- Kroužek 60 2 OCEL ,- Kroužek 60 3 OCEL ,- Kroužek 60 4 OCEL ,- Kroužek 60 6 OCEL ,- Kroužek 60 8 OCEL ,- Kroužek OCEL ,- Kroužek OCEL ,- Kroužek OCEL ,- Kroužek OCEL ,- Kroužek OCEL ,- REDUKČNÍ POUZDRA Provedení: Vyrobena z konstrukční oceli. Házivost do 0,02 Rozměry označené X se vyrábějí na zakázku NOVÉ 10 7,8 ØD+20 ØD Ød Typ D / d obj. číslo cena Kč Pouzdro 40 / ,-- Pouzdro 40 / X 420,-- Pouzdro 40 / X 420,-- Pouzdro 50 / ,-- Pouzdro 50 / X 420,-- Pouzdro 50 / X 420,-- Pouzdro 50 / ,-- 71

72 ZAKÁZKOVÉ NÁSTROJE NC NÁSTROJE Zakázková výroba fréz pro CNC stroje. Provedení: Vysokopevnostní dural Dynamicky vyváženo. Zrcadlově leštěné nože. 55 Příklad aplikace: DŘEVOSTAVBY Zakázkové frézy do čtyřstranky na srubové profily Příklad aplikace: PROFILOVÉ VÁLCE Zakázkové nástroje s tvrdokovovými žiletkami. Příklady aplikací: VÁLCE DO PROTAHOVAČEK A HOBLOVEK Zakázkové hoblovací válce, např. pro: - KDR 310 ST a STF. - KDR 200 ST 72
