Pro normu platí názvy uvedené v ČSN A ČSN EN, viz. Seznam souvisejících norem PN SLOUPEK NADSVĚTLÍKU VÝPLŇ NS SLOUPEK VÝPLŇ BS PEVNÝ DÍL BS

Transkript

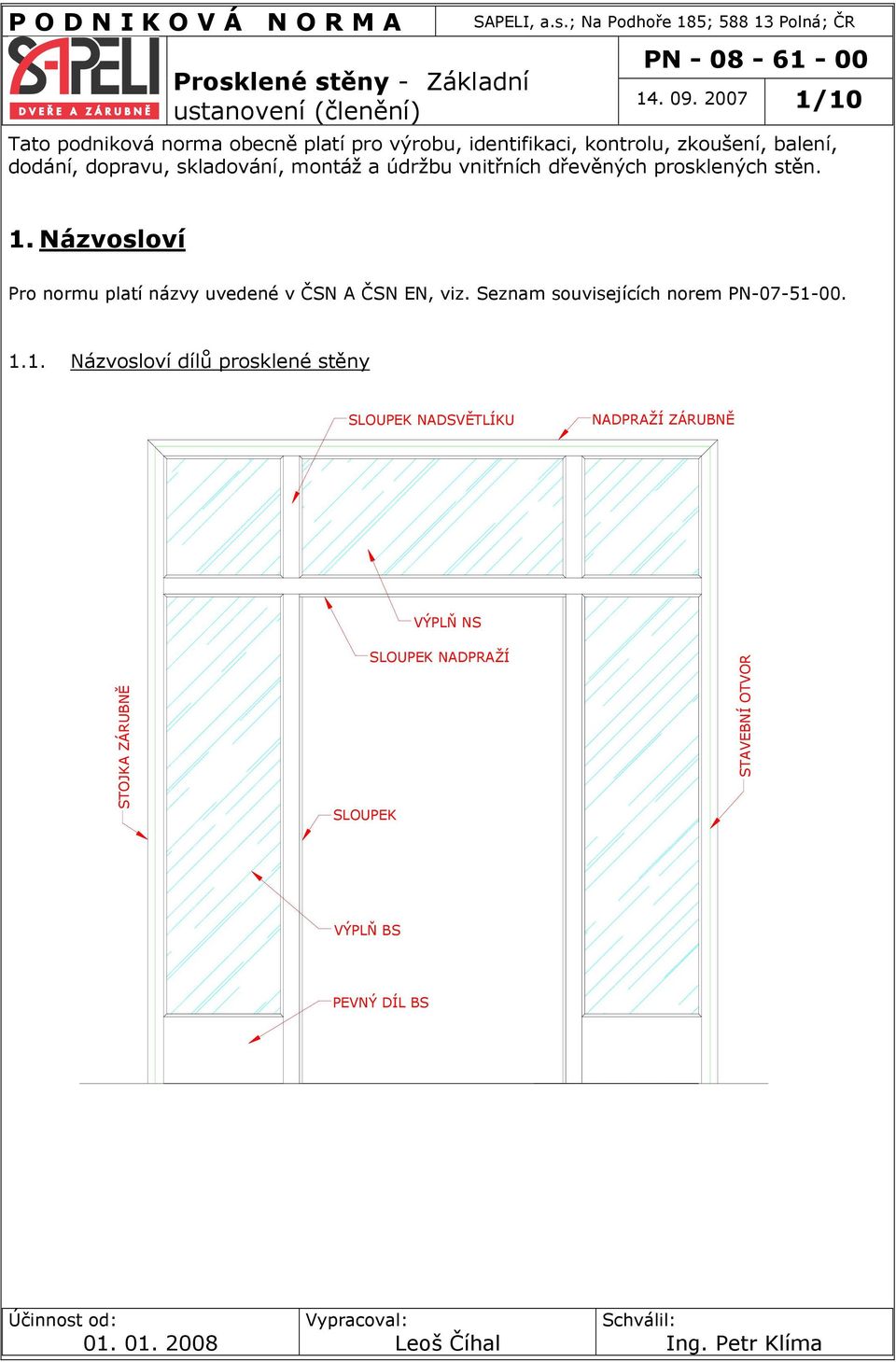

1 /10 Tato podniková norma obecně platí pro výrobu, identifikaci, kontrolu, zkoušení, balení, dodání, dopravu, skladování, montáž a údržbu vnitřních dřevěných prosklených stěn. 1. Názvosloví Pro normu platí názvy uvedené v ČSN A ČSN EN, viz. Seznam souvisejících norem PN Názvosloví dílů prosklené stěny SLOUPEK NADSVĚTLÍKU NADPRAŽÍ ZÁRUBNĚ VÝPLŇ NS STOJKA ZÁRUBNĚ SLOUPEK SLOUPEK NADPRAŽÍ STAVEBNÍ OTVOR VÝPLŇ BS PEVNÝ DÍL BS

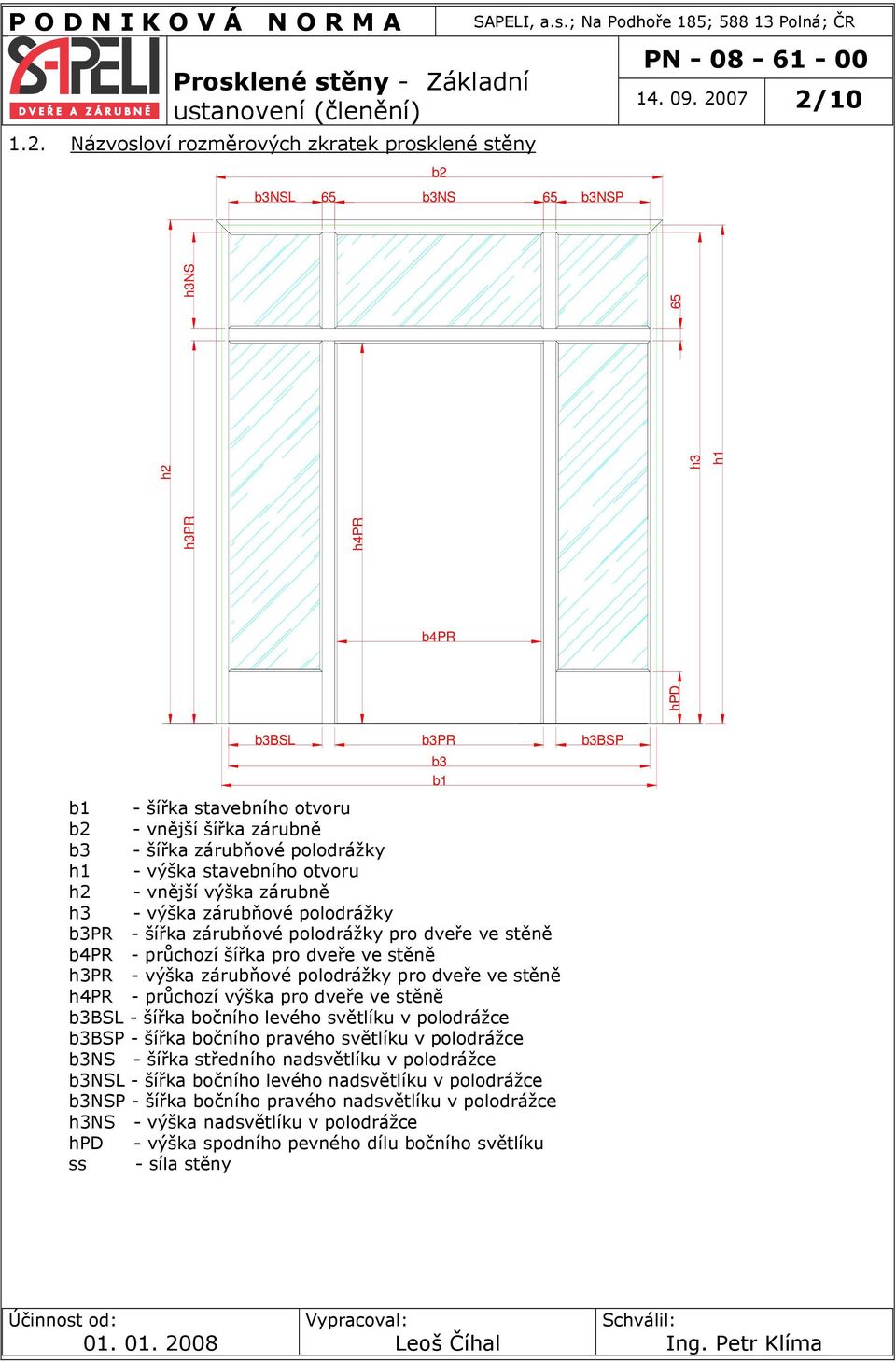

2 1.2. Názvosloví rozměrových zkratek prosklené stěny b2 b3nsl 65 b3ns 65 b3nsp /10 h3pr h4pr h2 h3ns b4pr hpd h3 h1 65 b3bsl b3pr b1 - šířka stavebního otvoru b2 - vnější šířka zárubně b3 - šířka zárubňové polodrážky h1 - výška stavebního otvoru h2 - vnější výška zárubně h3 - výška zárubňové polodrážky b3pr - šířka zárubňové polodrážky pro dveře ve stěně b4pr - průchozí šířka pro dveře ve stěně h3pr - výška zárubňové polodrážky pro dveře ve stěně h4pr - průchozí výška pro dveře ve stěně b3bsl - šířka bočního levého světlíku v polodrážce b3bsp - šířka bočního pravého světlíku v polodrážce b3ns - šířka středního nadsvětlíku v polodrážce b3nsl - šířka bočního levého nadsvětlíku v polodrážce b3nsp - šířka bočního pravého nadsvětlíku v polodrážce h3ns - výška nadsvětlíku v polodrážce hpd - výška spodního pevného dílu bočního světlíku ss - síla stěny b3 b1 b3bsp

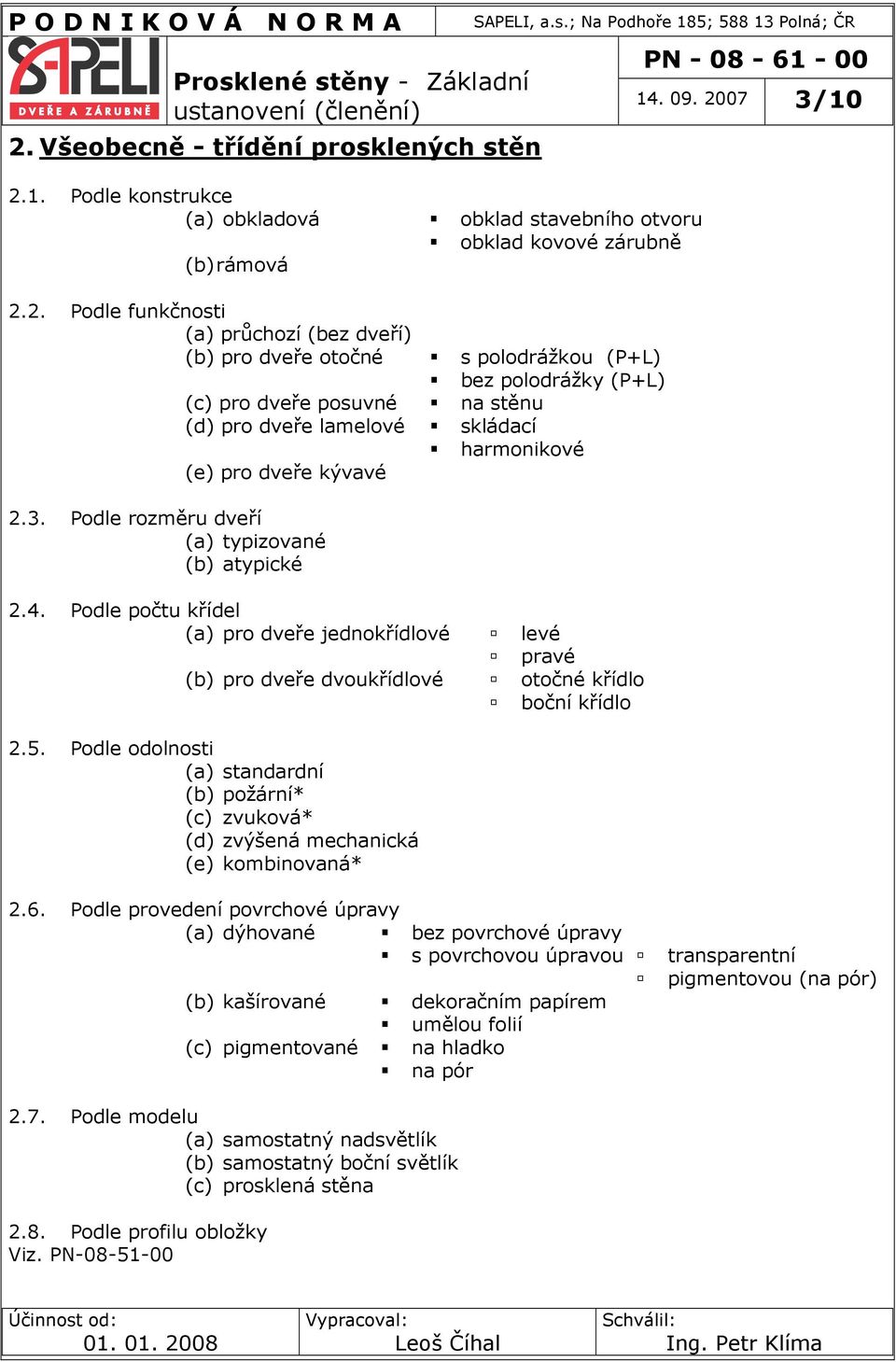

3 2. Všeobecně - třídění prosklených stěn 2.1. Podle konstrukce (a) obkladová obklad stavebního otvoru obklad kovové zárubně (b) rámová 2.2. Podle funkčnosti (a) průchozí (bez dveří) (b) pro dveře otočné s polodrážkou (P+L) bez polodrážky (P+L) (c) pro dveře posuvné na stěnu (d) pro dveře lamelové skládací harmonikové (e) pro dveře kývavé 2.3. Podle rozměru dveří (a) typizované (b) atypické / Podle počtu křídel (a) pro dveře jednokřídlové (b) pro dveře dvoukřídlové 2.5. Podle odolnosti (a) standardní (b) požární* (c) zvuková* (d) zvýšená mechanická (e) kombinovaná* levé pravé otočné křídlo boční křídlo 2.6. Podle provedení povrchové úpravy (a) dýhované bez povrchové úpravy s povrchovou úpravou transparentní pigmentovou (na pór) (b) kašírované dekoračním papírem umělou folií (c) pigmentované na hladko na pór 2.7. Podle modelu (a) samostatný nadsvětlík (b) samostatný boční světlík (c) prosklená stěna 2.8. Podle profilu obložky

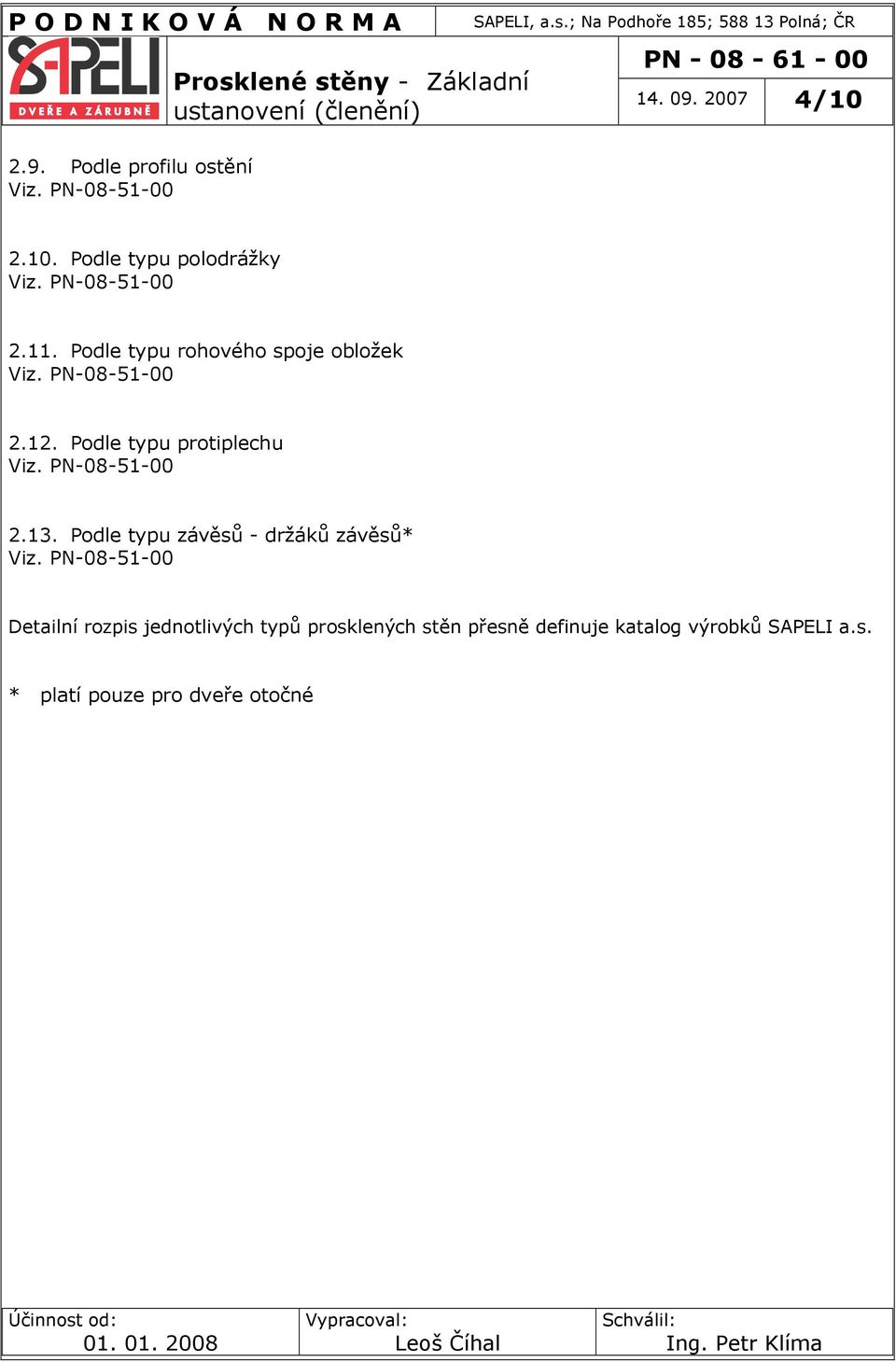

4 2.9. Podle profilu ostění / Podle typu polodrážky Podle typu rohového spoje obložek Podle typu protiplechu Podle typu závěsů - držáků závěsů* Detailní rozpis jednotlivých typů prosklených stěn přesně definuje katalog výrobků SAPELI a.s. * platí pouze pro dveře otočné

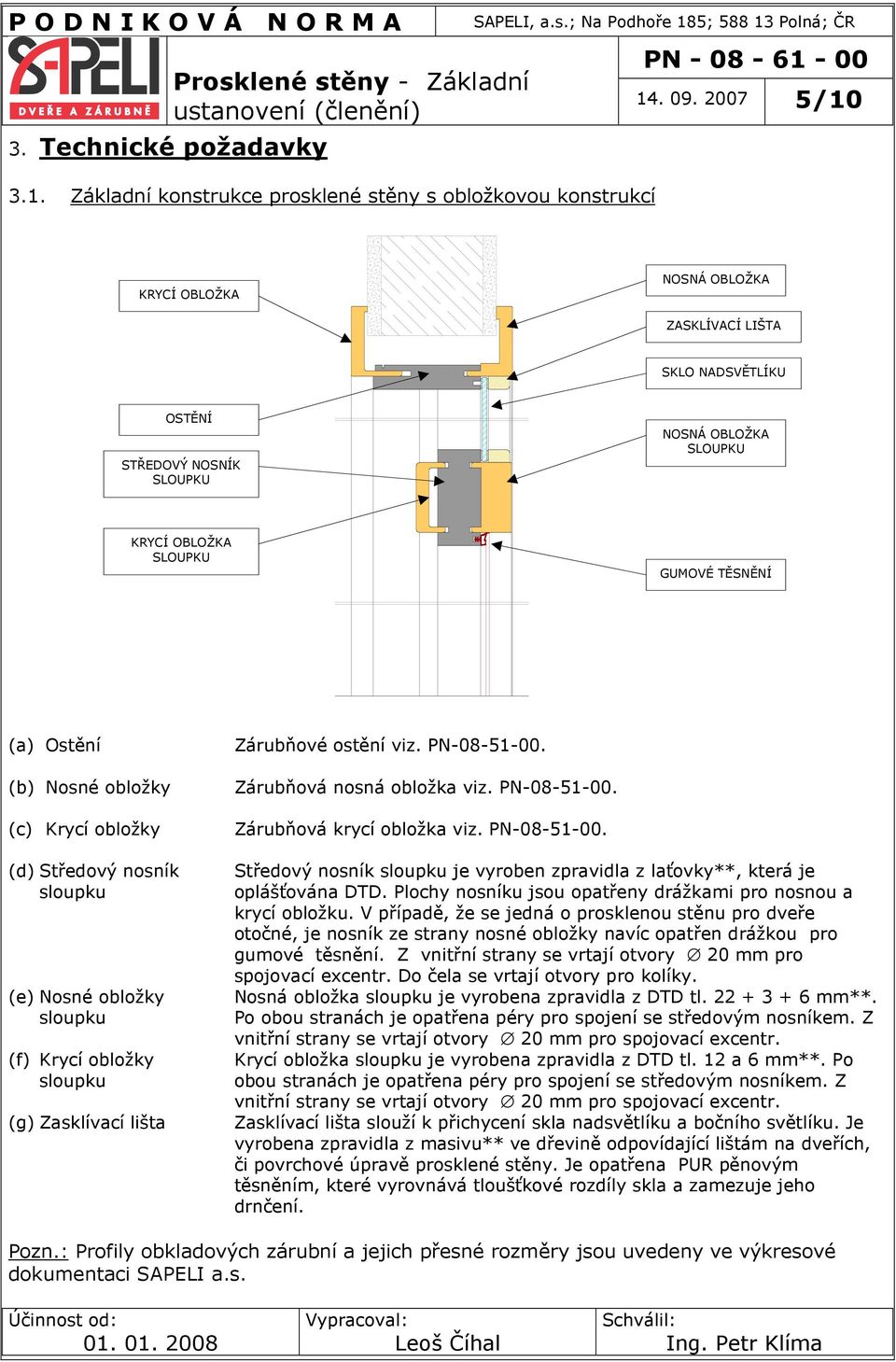

5 3. Technické požadavky 3.1. Základní konstrukce prosklené stěny s obložkovou konstrukcí /10 KRYCÍ OBLOŽKA NOSNÁ OBLOŽKA ZASKLÍVACÍ LIŠTA SKLO NADSVĚTLÍKU OSTĚNÍ STŘEDOVÝ NOSNÍK NOSNÁ OBLOŽKA KRYCÍ OBLOŽKA GUMOVÉ TĚSNĚNÍ (a) Ostění (b) Nosné obložky (c) Krycí obložky (d) Středový nosník (e) Nosné obložky (f) Krycí obložky (g) Zasklívací lišta Zárubňové ostění viz. PN Zárubňová nosná obložka viz. PN Zárubňová krycí obložka viz. PN Středový nosník je vyroben zpravidla z laťovky**, která je oplášťována DTD. Plochy nosníku jsou opatřeny drážkami pro nosnou a krycí obložku. V případě, že se jedná o prosklenou stěnu pro dveře otočné, je nosník ze strany nosné obložky navíc opatřen drážkou pro gumové těsnění. Z vnitřní strany se vrtají otvory 20 mm pro spojovací excentr. Do čela se vrtají otvory pro kolíky. Nosná obložka je vyrobena zpravidla z DTD tl mm**. Po obou stranách je opatřena péry pro spojení se středovým nosníkem. Z vnitřní strany se vrtají otvory 20 mm pro spojovací excentr. Krycí obložka je vyrobena zpravidla z DTD tl. 12 a 6 mm**. Po obou stranách je opatřena péry pro spojení se středovým nosníkem. Z vnitřní strany se vrtají otvory 20 mm pro spojovací excentr. Zasklívací lišta slouží k přichycení skla nadsvětlíku a bočního světlíku. Je vyrobena zpravidla z masivu** ve dřevině odpovídající lištám na dveřích, či povrchové úpravě prosklené stěny. Je opatřena PUR pěnovým těsněním, které vyrovnává tloušťkové rozdíly skla a zamezuje jeho drnčení. Pozn.: Profily obkladových zárubní a jejich přesné rozměry jsou uvedeny ve výkresové dokumentaci SAPELI a.s.

6 3.2. Základní konstrukce prosklené stěny s rámovou konstrukcí /10 KRYCÍ LIŠTY L627 MONTÁŽNÍ LAŤ NOSNÁ OBLOŽKA KRYCÍ OBLOŽKA ZASKLÍVACÍ LIŠTA STŘEDOVÝ NOSNÍK PROSKLENÉ STĚNY SKLO NADSVĚTLÍKU STŘEDOVÝ NOSNÍK NOSNÁ OBLOŽKA KRYCÍ OBLOŽKA GUMOVÉ TĚSNĚNÍ (a) Středový nosník (b) Nosné obložky (c) Krycí obložky (d) Montážní latě (e) Krycí lišty L627 Zárubňový středový nosník viz. PN Nosná obložka viz. PN Krycí obložka viz. PN Montážní lať viz. PN Krycí lišta viz. PN (h) Středový nosník Středový nosník viz (i) Nosné obložky Nosná obložka viz (j) Krycí obložky Krycí obložka viz (k) Zasklívací lišta Zasklívací lišta viz Pozn.: Profily rámových zárubní a jejich přesné rozměry jsou uvedeny ve výkresové dokumentaci SAPELI a.s.

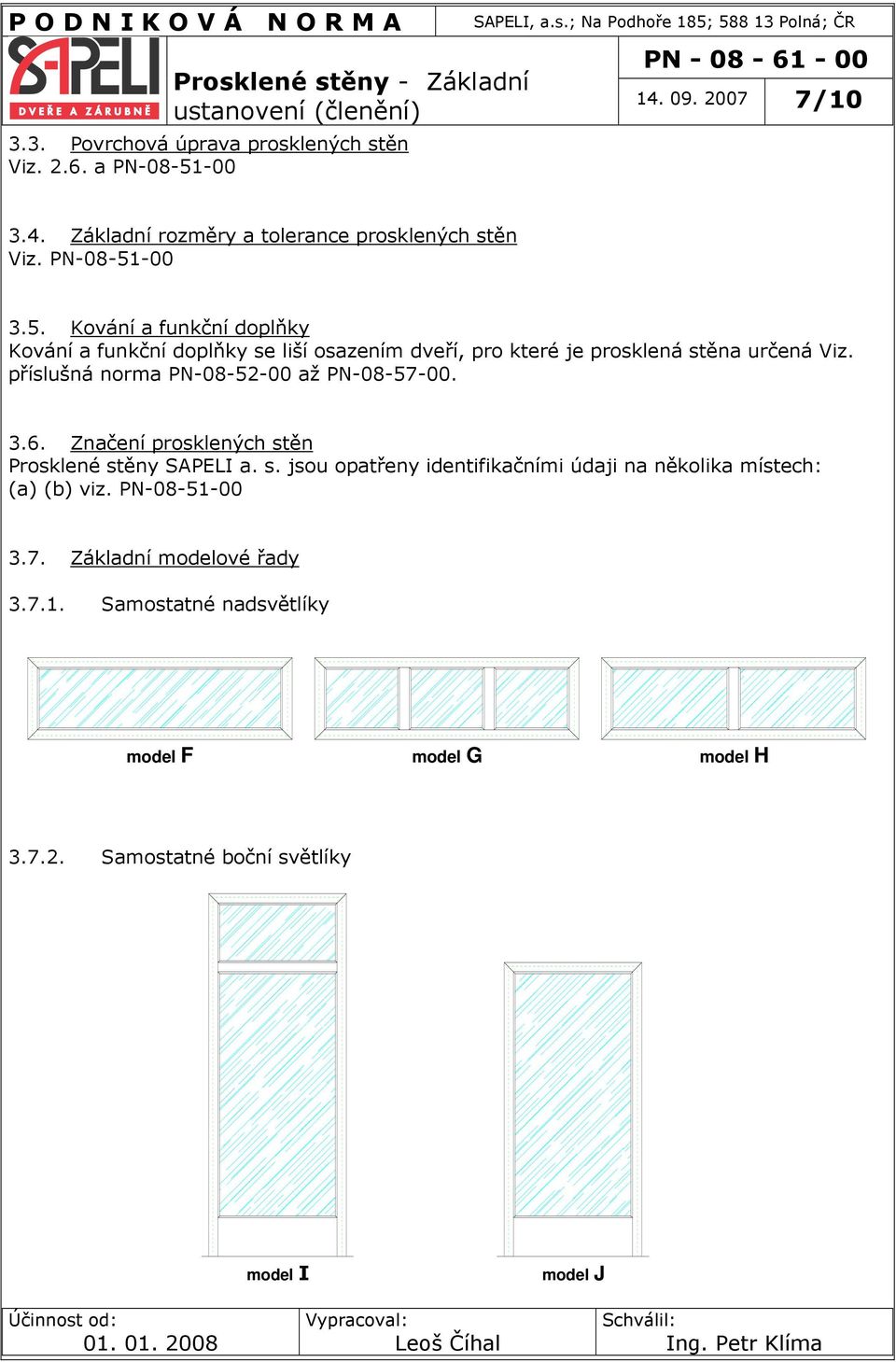

7 3.3. Povrchová úprava prosklených stěn Viz a PN / Základní rozměry a tolerance prosklených stěn 3.5. Kování a funkční doplňky Kování a funkční doplňky se liší osazením dveří, pro které je prosklená stěna určená Viz. příslušná norma PN až PN Značení prosklených stěn Prosklené stěny SAPELI a. s. jsou opatřeny identifikačními údaji na několika místech: (a) (b) viz. PN Základní modelové řady Samostatné nadsvětlíky model F model G model H Samostatné boční světlíky model I model J

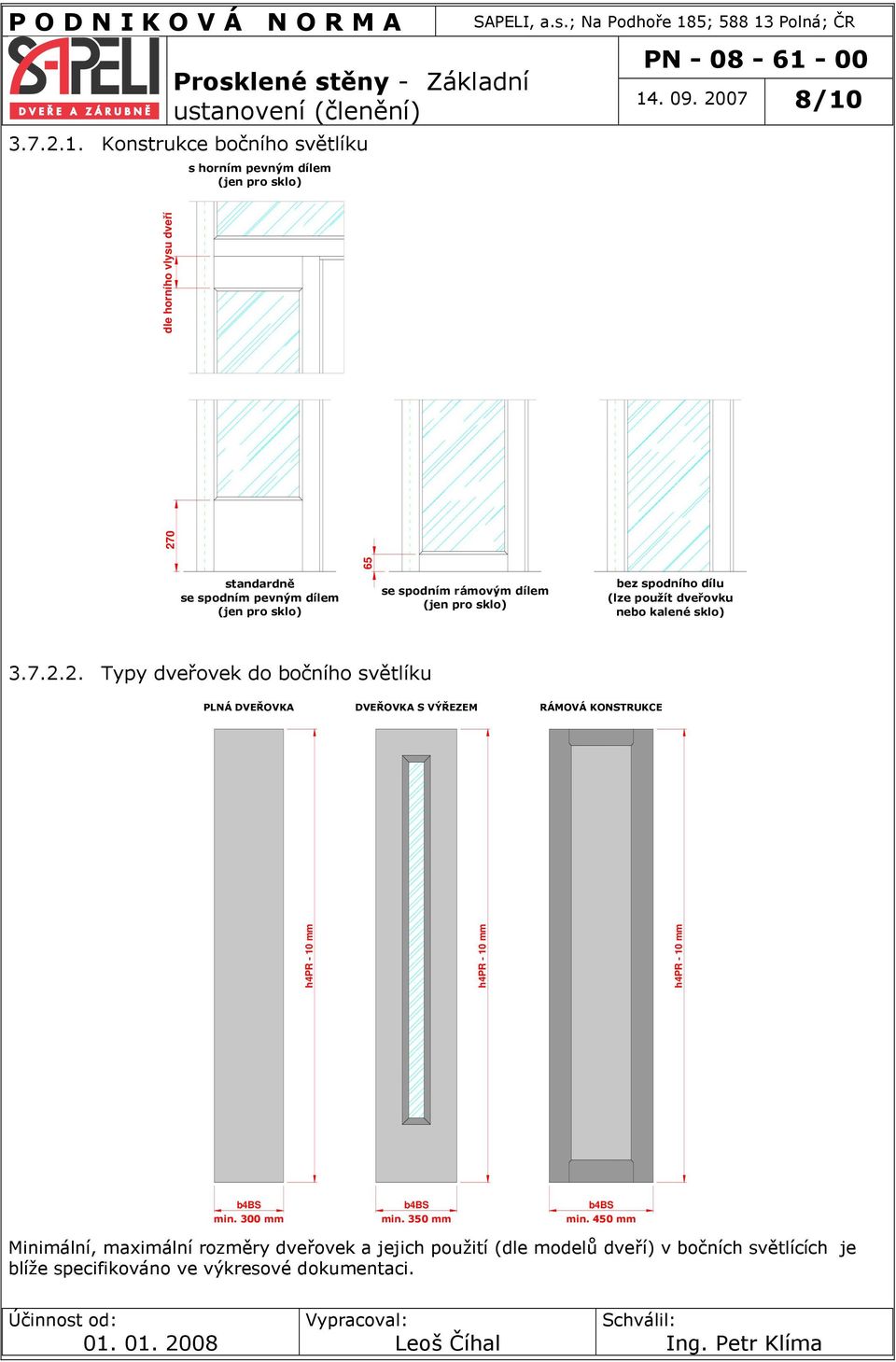

8 Konstrukce bočního světlíku s horním pevným dílem (jen pro sklo) / dle horního vlysu dveří standardně se spodním pevným dílem (jen pro sklo) se spodním rámovým dílem (jen pro sklo) bez spodního dílu (lze použít dveřovku nebo kalené sklo) Typy dveřovek do bočního světlíku PLNÁ DVEŘOVKA DVEŘOVKA S VÝŘEZEM RÁMOVÁ KONSTRUKCE h4pr - 10 mm h4pr - 10 mm h4pr - 10 mm b4bs b4bs b4bs min. 300 mm min. 350 mm min. 450 mm Minimální, maximální rozměry dveřovek a jejich použití (dle modelů dveří) v bočních světlících je blíže specifikováno ve výkresové dokumentaci.

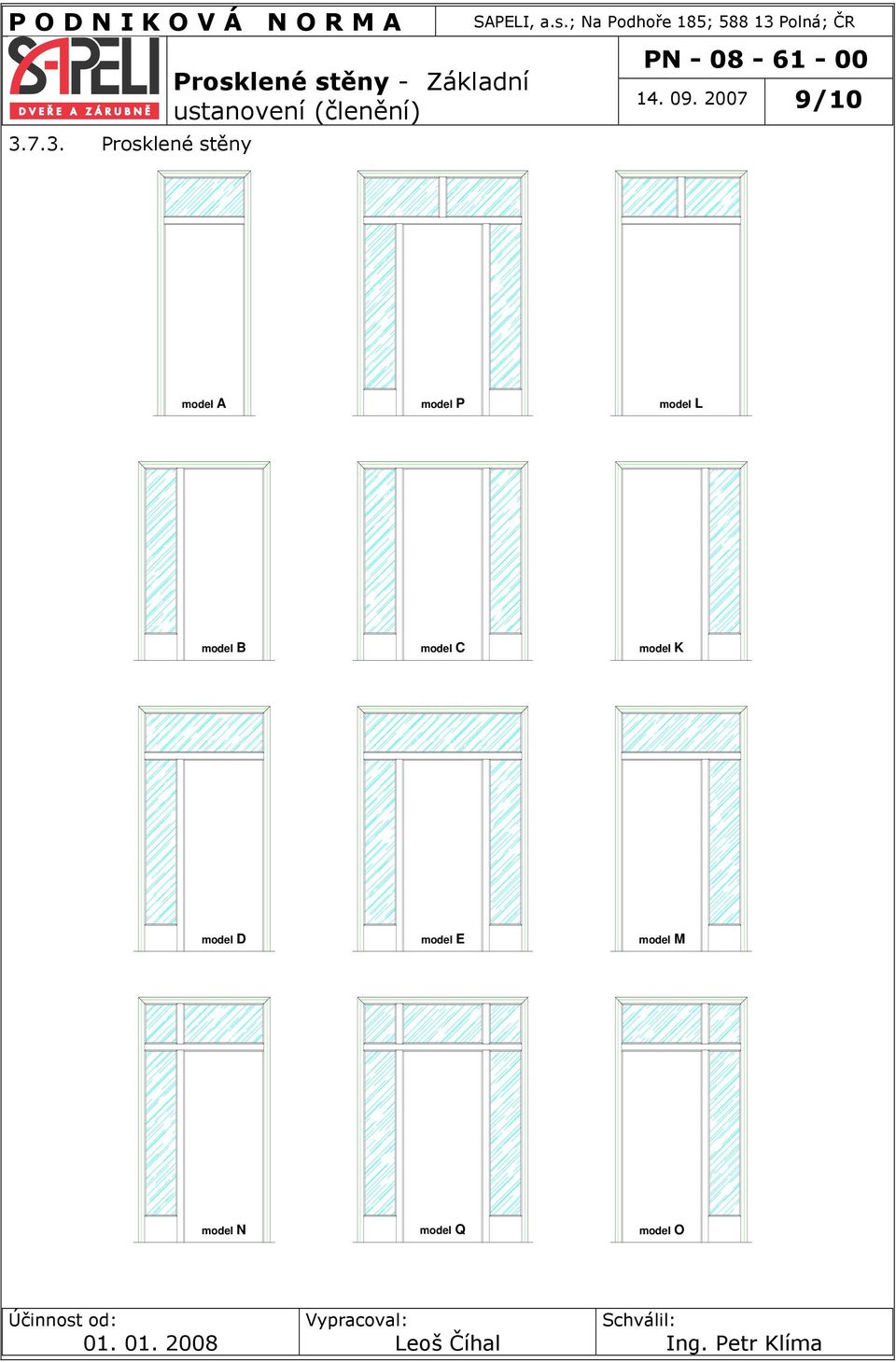

9 Prosklené stěny /10 model A model P model L model B model C model K model D model E model M model N model Q model O

10 ** může být i z jiného materiálu (viz. příslušná norma) /10 4. Způsob zkoušení a ověřování výrobku. 5. Balení, dodání, doprava, skladování, montáž a údržba výrobku. 6. Seznam souvisejících norem. 7. Dodatek Tato norma je součástí souboru podnikových technických norem, je zpracována s ohledem na aktuální výrobu a to jak po stránce konstrukce, tak i po stránce technologie výroby. Firma SAPELI a.s. si vyhrazuje právo technických změn. Schváleno vedením firmy SAPELI a.s. dne
