1 CENÍK2017 vrz platný od

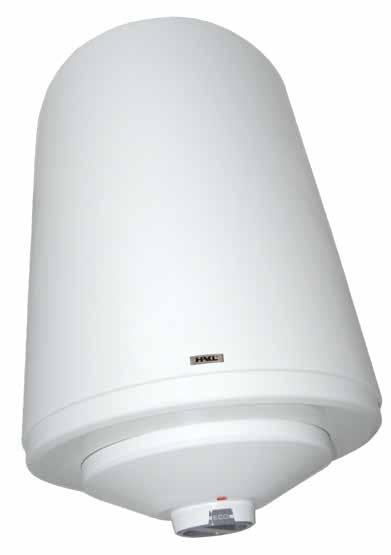

2 ROZŠIŘUJEME NAŠI NABÍDKU Dvojitá vrstva speciálního sklo-titanového smaltu. Zvýšená odolnost zásobníkového ohřívače. UNIVERZÁLNÍ ZAVĚŠENÍ MRAZUVZDORNÁ POJISTKA SUCHÝ OHŘEV TLOUŠŤKA IZOLACE 42 mm TLAKOVÝ PROVOZ STUPEŇ KRYTÍ více na stranách 16-17

3 OBSAH OHŘÍVAČE VODY ELEKTRICKÉ PRŮTOKOVÉ OHŘÍVAČE VODY PM-B PM-TB MK-1 MK-2 MX 3K LC Vodovodní baterie ELEKTRICKÉ ZÁSOBNÍKOVÉ OHŘÍVAČE VODY SLIM SLIM baterie BHs BHv BD 30v BDv BSv/h beztlakový provoz... tlakový provoz... tlakový provoz... tlakový provoz... tlakový provoz s možností volby výkonu... tlakový provoz... kompatibilní s ohřívačmi PM / MK / MX... beztlakový provoz... kompatibilní s ohřívači SLIM... tlakový provoz... tlakový provoz... tlakový provoz... tlakový provoz... tlakový provoz, suchý ohřev NÁHRADNÍ DÍLY A PŘÍSLUŠENSTVÍ Náhradní díly k ohřívačům vody ELEKTRICKÁ ÚPRAVA VODY ÚPRAVA VODY UVEMP elektromagnetická úprava vody PODLAHOVÉ TOPENÍ ELEKTRICKÉ TOPNÉ ROHOŽE TERMOSTATY TF 150 TP 140 TH 300 TH 600 TH 901 FiT 3U pro keramickou dlažbu... pro laminátové parkety... manuální ovládání... s pokročilými funkcemi... s dotykovým ovládáním... s měřením spotřeby energie TEPELNÁ IZOLACE TB tepelná izolace pro elektrické podlahové topení NÁHRADNÍ DÍLY A PŘÍSLUŠENSTVÍ Náhradní díly k podlahovému topení SENZOROVÉ VYSOUŠEČE RUKOU VYSOUŠEČE RUKOU SR 1800 SR 2100 TECHNICKÁ TABULKA PARAMETRŮ Technické parametry Kontakty vysoušeč rukou v plastovém provedení... vysoušeč rukou v kovovém provedení... ohřívačů vody

4 elektrické průtokové ohřívače VODY HAKL PM-B elektrický průtokový ohřívač vody s hydraulickým spínáním a beztlakovým provozem montáž na beztlakové vodovodní baterie HAKL beztlakový provoz 0 MPa (trvalý tlak) hydraulické spínání mikrospínačem od 0,1 MPa zapojení na 230V, při 3,5kW přímo do zásuvky okamžitý a nepřetržitý ohřev vody jeden výkonnostní stupeň topné spirály mechanická ochrana proti přehřátí spirály HAKL PM-B se uvede automaticky do provozu otočením ventilu (kohoutku) teplé vody na baterii. Ohřívač nemá zabudovaný zásobník, vodu ohřívá okamžitě a nepřetržitě, přičemž spotřeba elektrické energie je pouze při puštění teplé vody. Zapnutí ohřevu signalizuje červené světlo na předním krytu. Svým konstrukčním řešením a rozměry je určen pouze pro jedno odběrné místo, například na kuchyňský dřez, umyvadlo... Montáž je možná pouze na speciální beztlakovou vodovodní baterii HAKL. Široký sortiment baterií dodávaných s příslušenstvím (těsnění, redukce, držák ohřívače...) umožňují jednoduchou, pohodlnou a rychlou instalaci. ENERGETICKÁ TŘÍDA XXS A od 460 kwh/ročne CENÍK HAKL PM-B HAPMB135 HAKL PM-B 3,5kW ohř. vody 1 809,92 Kč 2 190,00 Kč HAPMB145 HAKL PM-B 4,5kW ohř. vody 1 809,92 Kč 2 190,00 Kč HAPMB155 HAKL PM-B 5,5kW ohř. vody 1 809,92 Kč 2 190,00 Kč 107 mm 215 mm Ilustrační obrázek PM-B zapojení ohřívače je možné pouze na beztlakovou vodovodní baterii. 30 mm 85 mm 124 mm TECHNICKÉ PARAMETRY HAKL PM-B Model Příkon Jištění Napětí Tlak vody min. Tlak vody max. Stupeň krytí HAKL PM-B 135 3,5 kw 16 A 230 V 0,09 MPa 0,00 MPa IP 24 HAKL PM-B 145 4,5 kw 20 A 230 V 0,12 MPa 0,00 MPa IP 24 HAKL PM-B 155 5,5 kw 25 A 230 V 0,15 MPa 0,00 MPa IP

5 elektrické průtokové ohřívače VODY HAKL PM-TB elektrický průtokový ohřívač vody s hydraulickým spínáním a tlakovým provozem montáž na beztlakové a běžně dostupné vodovodní baterie tlakový provoz 0,6 MPa (trvaly tlak) hydraulické spínání mikrospínačem od 0,1 MPa zapojení na 230V, při 3,5kW přímo do zásuvky okamžitý a nepřetržitý ohřev vody jeden výkonnostní stupeň topné spirály elektronická ochrana proti přehřátí spirály HAKL PM-TB je konstrukčně a parametrově vyvinut z modelové řady HAKL PM-B. Díky zesíleným spojům a elektronické řídicí jednotce lze ohřívač instalovat i do vodovodního systému na Vámi zakoupenou baterii, pomocí vodoinstalačních spojek (fitinek). Svým konstrukčním řešením a rozměry je určen pro zapojení pouze pro jedno odběrné místo. Jednoduché přichycení ohřívače pod dřezem nebo umyvadlem zabezpečíte přišroubováním držáku na stěnu, který je standardně montovaný na zadním krytu výrobku. Ochranná jednotka pomocí tepelné pojistky výrazně prodlužuje životnost topné spirály. Ostatní specifikace jsou shodné jako u modelové řady HAKL PM-B. ENERGETICKÁ TŘÍDA XXS A od 460 kwh/ročne CENÍK HAKL PM-TB HAPMTB135 HAKL PM-TB 3,5kW ohř. vody 2 471,07 Kč 2 990,00 Kč HAPMTB145 HAKL PM-TB 4,5kW ohř. vody 2 471,07 Kč 2 990,00 Kč HAPMTB155 HAKL PM-TB 5,5kW ohř. vody 2 471,07 Kč 2 990,00 Kč 107 mm 215 mm Ilustrační obrázek 30 mm HAKL PM-TB tlakové zapojení ohřívače na běžnou vodovodní baterii. 89 mm 124 mm TECHNICKÉ PARAMETRY HAKL PM-TB Model Příkon Jištění Napětí Tlak vody min. Tlak vody max. Stupeň krytí HAKL PM-TB 135 3,5 kw 16 A 230 V 0,09 MPa 0,6 MPa IP 24 HAKL PM-TB 145 4,5 kw 20 A 230 V 0,12 MPa 0,6 MPa IP 24 HAKL PM-TB 155 5,5 kw 25 A 230 V 0,15 MPa 0,6 MPa IP

6 elektrické průtokové ohřívače VODY HAKL MK-1 elektrický průtokový ohřívač vody s elektronickým spínáním a tlakovým provozem montáž na beztlakové a běžně dostupné vodovodní baterie tlakový provoz 0,6 MPa (trvalý tlak) elektronické spínání s řídící jednotkou od 0,05 MPa zapojení na 230V, při 3,5kW přímo do zásuvky okamžitý a nepřetržitý ohřev vody možnost montáže přímo do sprchového koutu (IP 45) elektronická dvoustupňová ochrana proti přehřátí spirál HAKL MK-1 lze umístit kromě instalace nad/pod umyvadlo a kuchyňský dřez i přímo do sprchového koutu, případně do exteriéru na letní terasu. Elektronická řídicí jednotka umožňuje instalaci i do vodovodního systému s domácí vodárnou s častým zavzdušňováním a opakovaným vypouštěním vodovodního systému. Ohřívač je možné zapojit i na Vámi zakoupenou baterii, pomocí vodoinstalačních spojek (fitinek). Elektronika zaznamenává pokles napětí v elektrické síti a blikáním kontrolky upozorňuje uživatele o poklesu výkonu ohřevu. Řídící jednotka se dvěmi tepelnými pojistkami výrazně prodlužuje životnost topné spirály. Ostatní specifikace jsou shodné jako u modelové řady HAKL PM-TB. ENERGETICKÁ TŘÍDA XXS A od 444 kwh/ročne CENÍK HAKL MK-1 HAMK1135 HAKL MK1 3,5kW ohř. vody 3 049,59 Kč 3 690,00 Kč HAMK1145 HAKL MK1 4,5kW ohř. vody 3 049,59 Kč 3 690,00 Kč HAMK1155 HAKL MK1 5,5kW ohř. vody 3 049,59 Kč 3 690,00 Kč 79 mm 61 mm 199 mm Ilustrační obrázek HAKL MK-1 ohřívač je možné zapojit na beztlakovou* ale i běžnou vodovodní baterii**. 85 mm 30 mm 207 mm TECHNICKÉ PARAMETRY HAKL MK-1 Model Příkon Jištění Napětí Tlak vody min. Tlak vody max. Stupeň krytí HAKL MK 135 3,5 kw 16 A 230 V 0,04 MPa 0,6 MPa IP 45 HAKL MK 145 4,5 kw 20 A 230 V 0,05 MPa 0,6 MPa IP 45 HAKL MK 155 5,5 kw 25 A 230 V 0,06 MPa 0,6 MPa IP

7 elektrické průtokové ohřívače VODY HAKL MK-2 elektrický průtokový ohřívač vody s elektronickým spínáním a tlakovým provozem montáž na beztlakové a běžně dostupné vodovodní baterie tlakový provoz 0,6 MPa (trvalý tlak) elektronické spínání s řídící jednotkou od 0,1 MPa zapojení na 2 x 230V, dvojnásobný výkon ohřevu okamžitý a nepřetržitý ohřev vody možnost montáže přímo do sprchového koutu (IP 45) elektronická dvoustupňová ochrana proti přehřátí spirál HAKL MK-2 ohřeje větší množství teplé vody a to díky vysokému výkonu zdvojených topných spirál. Při zapojení na sprchu nebo dřezovou baterii zajistí plný komfort i při zvětšeném průtoku teplé vody. Ohřívač lze nainstalovat do vodovodního systému na více vodovodních baterií. Doporučená vzdálenost ohřívače od odběrných míst (pro tepelné ztráty na vodovodním systému) by neměla přesahovat 5m. Jeho využití je v praxi ověřené v malých bytových jádrech, na chalupách nebo podnikových provozech, všude tam, kde je třeba vyřešit decentralizovaný ohřev vody spojený s komfortem průtokového ohřívače. Ostatní specifikace jsou shodné jako u modelové řady HAKL MK-1. ENERGETICKÁ TŘÍDA XXS A od 444 kwh/ročne CENÍK HAKL MK-2 HAMK2207 HAKL MK2 7kW ohř. vody 3 297,52 Kč 3 990,00 Kč HAMK2209 HAKL MK2 9kW ohř. vody 3 297,52 Kč 3 990,00 Kč HAMK2211 HAKL MK2 11kW ohř. vody 3 297,52 Kč 3 990,00 Kč 79 mm 61 mm 199 mm Ilustrační obrázek HAKL MK-2 zapojení ohřívače do vodovodního systému. 85 mm 30 mm 207 mm TECHNICKÉ PARAMETRY HAKL MK-2 Model Příkon Jištění Napětí Tlak vody min. Tlak vody max. Stupeň krytí HAKL MK kw 2 x 16 A 2 x 230 V 0,08 MPa 0,6 MPa IP 45 HAKL MK kw 2 x 20 A 2 x 230 V 0,1 MPa 0,6 MPa IP 45 HAKL MK kw 2 x 25 A 2 x 230 V 0,12 MPa 0,6 MPa IP

8 elektrické průtokové ohřívače VODY HAKL MX elektrický průtokový ohřívač vody s elektronickým spínáním a tlakovým provozem montáž na beztlakové a běžně dostupné vodovodní baterie tlakový provoz 0,6 MPa (trvalý tlak) elektronické spínání řídící jednotkou od 0,06 MPa zapojení na 230V a 2 x 230V, volitelný výkon ohřevu okamžitý a nepřetržitý ohřev vody možnost přepínání výkonu (zimní / letní režim) elektronická dvoustupňová ochrana proti přehřátí spirál HAKL MX je konstrukčně a parametrově vyvinut z modelové řady MK. Je určen pro náročného spotřebitele, který požaduje kromě komfortu ještě větší úsporu spotřeby elektrické energie. Jednoduché manuální přepínání výkonů topných spirál ocení zákazník v případě používání například dřezové a sprchové baterie. Při sprchování je zvýšený nárok na množství teplé vody, tehdy ohřívač pracuje na plný výkon. V případě použití umyvadla postačuje poloviční výkon. Dva stupně výkonu se uplatní i při celoročním provozu, zejména v zimním období je vstupní voda studenější a zvýšený výkon ohřevu najde své využití. Ostatní specifikace jsou shodné jako u modelové řady HAKL MK. ENERGETICKÁ TŘÍDA XXS A od 452 kwh/ročne CENÍK HAKL MX HAMX1255 HAKL MX 3,5/5,5kW ohř. vody 3 297,52 Kč 3 990,00 Kč HAMX2207 HAKL MX 4,5/7kW ohř. vody 3 710,74 Kč 4 490,00 Kč HAMX2209 HAKL MX 5,5/9kW ohř. vody 3 710,74 Kč 4 490,00 Kč HAMX2211 HAKL MX 5,5/11kW ohř. vody 3 710,74 Kč 4 490,00 Kč 79 mm 61 mm 218 mm 75 mm 30 mm Ilustrační obrázek HAKL MX zapojení ohřívače do vodovodního systému. 246 mm TECHNICKÉ PARAMETRY HAKL MX Model Příkon Jištění Napětí Tlak vody min. Tlak vody max. Stupeň krytí HAKL MX ,5 / 5,5 kw 25 A 230 V 0,06 MPa 0,6 MPa IP 24 HAKL MX ,5 / 7 kw A 2 x 230 V 0,08 MPa 0,6 MPa IP 24 HAKL MX ,5 / 9 kw A 2 x 230 V 0,1 MPa 0,6 MPa IP 24 HAKL MX ,5 / 11 kw A 2 x 230 V 0,12 MPa 0,6 MPa IP

9 elektrické průtokové ohřívače VODY HAKL 3K LC elektrický průtokový ohřívač vody s hydraulickým spínáním a tlakovým provozem montáž do domácího vodovodního systému tlakový provoz 0,6 MPa (trvalý tlak) hydraulické spínání mikrospínačem od 0,2 MPa zapojení na napětí 3 x 400V, trojnásobný výkon ohřevu okamžitý a nepřetržitý ohřev vody možnost přepínání výkonu (zimní / letní režim) tepelná dvoustupňová ochrana proti přehřátí spirál HAKL 3K LC ocení všichni zákazníci, kteří požadují okamžitý a neomezený ohřev teplé vody ve velkém množství bez nutnosti akumulačního (zásobníkového) ohřevu vody. Ohřívač nepřetěžuje elektrickou síť, výkon je rozložen zapojením na třífázový elektrický rozvod (400V). Hydraulické spínání, dvě tepelné pojistky a tři výkonné topné spirály poskytují spolehlivý způsob ohřevu vody. Jednoduché elektromechanické přepínání výkonu topných spirál se uplatní nejen při používání dřezové a sprchové baterie, ale také při zimním a letním režimu. Tato změna výkonu ohřevu dělá z ohřívače výkonný a úsporný model zároveň. ENERGETICKÁ TŘÍDA XXS A od 461 kwh/ročne CENÍK HAKL 3K LC HA3KLC3090 HAKL 3K-LC 4,5/9kW ohř. vody 6 190,08 Kč 7 490,00 Kč HA3KLC3120 HAKL 3K-LC 6/12kW ohř. vody 6 190,08 Kč 7 490,00 Kč HA3KLC3150 HAKL 3K-LC 7,5/15kW ohř. vody 6 190,08 Kč 7 490,00 Kč 259 mm 339 mm 121 mm 100 mm 90 mm Ilustrační obrázek HAKL 3K-LC zapojení ohřívače do vodovodního systému. 343 mm TECHNICKÉ PARAMETRY HAKL 3K LC Model Příkon Jištění Napětí Tlak vody min. Tlak vody max. Stupeň krytí HAKL 3K LC 9 kw 9 kw 3 x 10 A 3 x 400 V 0,15 MPa 0,6 MPa IP 24 HAKL 3K LC 12 kw 12 kw 3 x 16 A 3 x 400 V 0,18 MPa 0,6 MPa IP 24 HAKL 3K LC 15 kw 15 kw 3 x 20 A 3 x 400 V 0,20 MPa 0,6 MPa IP

10 vodovodní BATERIE Klasické beztlakové vodovodní baterie PM / MK / MX DŘEZOVÁ KLASICKÁ BATERIE HABAT001 Dřezová klas. bat. PM, 12cm 818,18 Kč 990,00 Kč HABAT002 Dřezová klas. bat. PM, 20 cm 818,18 Kč 990,00 Kč HABAT003 Dřezová klas. bat. PM, 30 cm 818,18 Kč 990,00 Kč KOMBINOVANÁ KLASICKÁ BATERIE HABAT007 Kombi. klas. bat. PM, 15/150 cm 1 314,05 Kč 1 590,00 Kč HABAT008 Kombi. klas. bat. PM, 18/150 cm 1 314,05 Kč 1 590,00 Kč HABAT009 Kombi. klas. bat. PM, 30/150 cm 1 314,05 Kč 1 590,00 Kč HABAT010 Kombi. klas. bat. PM, 15/200cm 1 314,05 Kč 1 590,00 Kč HABAT011 Kombi. klas. bat. PM, 18/200 cm 1 314,05 Kč 1 590,00 Kč HABAT012 Kombi. klas. bat. PM, 30/200 cm 1 314,05 Kč 1 590,00 Kč SPRCHOVÁ KLASICKÁ BATERIE HABAT013 Sprchová klas. bat. MK, 150 cm 1 148,76 Kč 1 390,00 Kč HABAT014 Sprchová klas. bat. MK, 200 cm 1 148,76 Kč 1 390,00 Kč Sprchová baterie určená výhradně pouze pro ohřívač HAKL MK-1 a HAKL MK-2 s víkonem 4,5kW a více. PODDŘEZOVÁ KLASICKÁ BATERIE HABAT015 Poddřezová klas. bat. PM, 16 cm 1 148,76 Kč 1 390,00 Kč HABAT016 Poddřezová klas. bat. PM, 22 cm 1 148,76 Kč 1 390,00 Kč 145 mm 190 mm 30 mm 190 mm 30 mm 30 mm 30 mm 235 mm 260 mm 120 mm 120 mm 200 mm 300 mm 1500 mm 2000 mm 214 mm 370 mm 500 mm 500 mm 8

11 vodovodní BATERIE Pákové beztlakové vodovodní baterie PM / MK / MX DŘEZOVÁ PÁKOVÁ BATERIE HABAT019 Dřezová pák. bat. PM, 15 cm 1 396,69 Kč 1 690,00 Kč HABAT020 Dřezová pák. bat. PM, 18 cm 1 396,69 Kč 1 690,00 Kč HABAT021 Dřezová pák. bat. PM, 30 cm 1 396,69 Kč 1 690,00 Kč KOMBINOVANÁ PÁKOVÁ BATERIE HABAT025 Kombi. pák. bat. PM, 15/150 cm 1 809,92 Kč 2 190,00 Kč HABAT026 Kombi. pák. bat. PM, 18/150 cm 1 809,92 Kč 2 190,00 Kč HABAT027 Kombi. pák. bat. PM, 30/150 cm 1 809,92 Kč 2 190,00 Kč HABAT028 Kombi. pák. bat. PM, 15/200 cm 1 809,92 Kč 2 190,00 Kč HABAT029 Kombi. pák. bat. PM, 18/200 cm 1 809,92 Kč 2 190,00 Kč HABAT030 Kombi. pák. bat. PM, 30/200 cm 1 809,92 Kč 2 190,00 Kč SPRCHOVÁ PÁKOVÁ BATERIE HABAT031 Sprchová pák. bat. MK, 150 cm 1 561,98 Kč 1 890,00 Kč HABAT032 Sprchová pák. bat. MK, 200 cm 1 561,98 Kč 1 890,00 Kč Sprchová baterie určená výhradně pouze pro ohřívač HAKL MK-1 a HAKL MK-2 s víkonem 4,5kW a více. PODDŘEZOVÁ PÁKOVÁ BATERIE HABAT033 Poddřezová pák. bat. PM, 16 cm 1 809,98 Kč 2 190,00 Kč HABAT034 Poddřezová pák. bat. PM, 30 cm 1 892,56 Kč 2 290,00 Kč 30 mm 190 mm 30 mm 180 mm 225 mm 28 mm 28 mm 140 mm 175 mm 162 mm 1500 mm 2000 mm 213 mm 500 mm 150 mm 180 mm 300 mm 370 mm 500 mm 9

12 elektrické zásobníkové ohřívače VODY HAKL SLIM elektrický zásobníkový ohřívač vody s termostatickým spínáním a beztlakovým provozem montáž na beztlakové vodovodní baterie HAKL beztlakový provoz 0 MPa se spínáním od 0,02 MPa termostatické spínání s regulací od 5 C do 75 C plastová nádoba s dlouhou životností instalace nad / pod dřez nebo umyvadlo vyrábí se ve třech výkonových provedeních výhřevné spirály servisní, havarijní a mrazuvzdorná tepelná pojistka HAKL SLIM se vyrábí ve třech výkonnostních provedeních. Nejvýkonnější model při sníženém průtoku ohřívá vodu nepřetržitě. Model s nejslabším výkonem je vhodný pro instalaci na elektrickou síť s nízkým jištěním. Požadovanou teplotu ohřevu vody v zásobníku lze nastavit pomocí termostatu, který má zároveň funkci mrazuvzdorné pojistky. Ohřívač je určen pro zapojení na beztlakovou vodovodní baterii HAKL dodávanou s příslušenstvím pro montáž (těsnění, redukce, držák ohřívače...). Ohřívač spolu s beztlakovou baterií je možné nainstalovat na domácí vodárnu, veřejný vodovodní systém, ale i na samospád s vodním sloupcem vyšším jak čtyři metry. CENÍK HAKL SLIM ENERGETICKÁ TŘÍDA XXS A od 502 kwh/ročne HASLIM112V HAKL SLIMv 1,2kW 6,5l. vrchní 2 230,58 Kč 2 699,00 Kč HASLIM123V HAKL SLIMv 2,3kW 6,5l. vrchní 2 230,58 Kč 2 699,00 Kč HASLIM136V HAKL SLIMv 3,6kW 6,5l. vrchní 2 230,58 Kč 2 699,00 Kč HASLIM112Z HAKL SLIMvz 1,2kW 6,5l. zrcadlo 2 478,51 Kč 2 999,00 Kč HASLIM123Z HAKL SLIMvz 2,3kW 6,5l. zrcadlo 2 478,51 Kč 2 999,00 Kč HASLIM136Z HAKL SLIMvz 3,6kW 6,5l. zrcadlo 2 478,51 Kč 2 999,00 Kč HASLIM112S HAKL SLIMs 1,2kW 6,5l. spodní 2 230,58 Kč 2 699,00 Kč HASLIM123S HAKL SLIMs 2,3kW 6,5l. spodní 2 230,58 Kč 2 699,00 Kč HASLIM136S HAKL SLIMs 3,6kW 6,5l. spodní 2 230,58 Kč 2 699,00 Kč 121 mm 346 mm 170 mm 366 mm 550 mm 366 mm 550 mm 121 mm 170 mm 346 mm HAKL SLIMv, HAKL SLIMvz HAKL SLIMs 10

13 vodovodní BATERIE SLIM Beztlaková vodovodní baterie SLIM - nad dřez, nad umyvadlo DŘEZOVÁ KLASICKÁ BATERIE SLIM HABAT004 Dřezová klas. bat. SLIM, 12 cm 818,18 Kč 990,00 Kč HABAT005 Dřezová klas. bat. SLIM, 20 cm 818,18 Kč 990,00 Kč HABAT006 Dřezová klas. bat. SLIM, 30 cm 818,18 Kč 990,00 Kč DŘEZOVÁ PÁKOVÁ BATERIE SLIM HABAT022 Dřezová pák. bat. SLIM, 15 cm 1 314,05 Kč 1 590,00 Kč HABAT023 Dřezová pák. bat. SLIM, 18 cm 1 314,05 Kč 1 590,00 Kč HABAT024 Dřezová pák. bat. SLIM, 30 cm 1 314,05 Kč 1 590,00 Kč Speciální beztlakové vodovodní baterie SLIM mají upravené perlátory se zvýšeným průtokem. Zásobníkové ohřívače vody HAKL SLIM nelze kombinovat s beztlakovými bateriemi určenými pro průtokové ohřívače vody. Nevhodný perlátor poškodí nádobu zásobníkového ohřívače. Beztlaková vodovodní baterie SLIM - pod dřez, pod umyvadlo PODDŘEZOVÁ KLASICKÁ BATERIE SLIM HABAT017 Poddřez. klas. bat. SLIM, 16 cm 1 066,12 Kč 1 290,00 Kč HABAT018 Poddřez. klas. bat. SLIM, 22 cm 1 066,12 Kč 1 290,00 Kč PODDŘEZOVÁ PÁKOVÁ BATERIE SLIM HABAT035 Poddřez. pák bat. SLIM, 16 cm 1 727,27 Kč 2 090,00 Kč HABAT036 Poddřez. pák. bat. SLIM, 30 cm 1 809,92 Kč 2 190,00 Kč Speciální beztlakové vodovodní baterie SLIM mají upravené perlátory se zvýšeným průtokem. Zásobníkové ohřívače vody HAKL SLIM nelze kombinovat s beztlakovými bateriemi určenými pro průtokové ohřívače vody. Nevhodný perlátor poškodí nádobu zásobníkového ohřívače. TECHNICKÉ PARAMETRY HAKL SLIM Model Objem Jištění / Napětí Příkon Min. spínací tlak Trvalý tlak Stupeň krytí HAKL SLIM 112 6,5 litrů 6 A / 230 V 1,2 kw 0,02 MPa 0,00 MPa IP 24 HAKL SLIM 123 6,5 litrů 10 A / 230 V 2,3 kw 0,02 MPa 0,00 MPa IP 24 HAKL SLIM 136 6,5 litrů 16 A / 230 V 3,6 kw 0,02 MPa 0,00 MPa IP

14 elektrické zásobníkové ohřívače VODY HAKL BH 5s, BH 10s elektrický zásobníkový ohřívač vody s termostatickým spínáním a tlakovým provozem montáž na beztlakové a běžně dostupné vodovodní baterie tlakový provoz 0,6 MPa se spínáním od 0,02 MPa termostatické spínání s regulací od 5 C do 75 C vyrábí se v jednom výkonnostním provedení topné spirály kovová nádoba a anodová tyč proti prorezavění nádoby instalace pod dřez nebo umyvadlo bez nutnosti ukotvení servisní, havarijní a mrazuvzdorná tepelná pojistka HAKL BHs je modelová řada tlakových zásobníkových ohřívačů určených pro instalaci do vodovodního systému (domácí vodárnu, veřejný vodovodní systém nebo samospád nad 4m) a případně pro montáž na elektrickou síť s nízkým jištěním. Prodlouženou životnost ocelové smaltované nádoby zajišťuje zabudovaná anodová tyč a pojistný ventil, který spolehlivě redukuje nadměrný tlak vody. Konstrukční tvar umožňuje položit ohřívač na podlahu pod umyvadlo či dřez, nebo jej ukotvit přímo na stěnu. Požadovanou teplotu vody v zásobníku lze nastavit pomocí termostatu s funkcí mrazuvzdorné pojistky. Druhý stupeň ochrany výhřevné spirály je zabezpečen pomocí tepelné pojistky. ENERGETICKÁ TŘÍDA XXS A od 502 kwh/ročne CENÍK HAKL BHs HABH5S HAKL BH5s 5 litrů spodní 2 561,16 Kč 3 099,00 Kč HABH10S HAKL BH10s 10 litrů spodní 2 726,45 Kč 3 299,00 Kč C E A F D B Ilustrační obrázek HAKL BHs tlakové zapojení ohřívače na běžnou vodovodní baterii. TECHNICKÉ PARAMETRY HAKL BHs Rozměry v mm A B C D E F BH5s BH10s Model Objem Jištění / Napětí Příkon Tlak vody min. Tlak vody max. Stupeň krytí HAKL BH5s 5 litrů 10 A / 230 V 1,5 kw 0,02 MPa 0,6 MPa IP 24 HAKL BH10s 10 litrů 10 A / 230 V 1,5 kw 0,02 MPa 0,6 MPa IP

15 elektrické zásobníkové ohřívače VODY HAKL BH 10v elektrický zásobníkový ohřívač vody s termostatickým spínáním a tlakovým provozem montáž i na beztlakové a běžně dostupné vodovodní baterie tlakový provoz 0,6 MPa se spínáním od 0,02 MPa termostatické spínání s regulací od 5 C do 75 C vyrábí se v jednom výkonnostním provedení topné spirály kovová nádoba a anodová tyč proti prorezavění nádoby instalace nad dřez nebo umyvadlo servisní, havarijní a mrazuvzdorná tepelná pojistka HAKL BHv je modelová řada tlakových zásobníkových ohřívačů určených pro instalaci do vodovodního systému (domácí vodárnu, veřejný vodovodní systém nebo samospád nad 4m) a případně pro montáž na elektrickou síť s nízkým jištěním. Prodlouženou životnost ocelové smaltované nádoby zajišťuje zabudovaná anodová tyč a pojistný ventil, který spolehlivě redukuje nadměrný tlak vody. Spodní připojení zásobníkového ohřívače umožňuje snadnější vypouštění vody pomocí ventilu bez nutnosti svěšení. Požadovanou teplotu vody v zásobníku lze nastavit pomocí termostatu s funkcí mrazuvzdorné pojistky. Druhý stupeň ochrany výhřevné spirály je zabezpečen pomocí tepelné pojistky. ENERGETICKÁ TŘÍDA XXS A od 502 kwh/ročne CENÍK HAKL BH 10v HABH10V HAKL BH10v 10 litrů vrchní 2 726,45 Kč 3 299,00 Kč 260 mm 290 mm 65 mm 432 mm 105 mm 80 mm Ilustrační obrázek HAKL BHs tlakové zapojení ohřívače. TECHNICKÉ PARAMETRY HAKL BH 10v Model Objem Jištění / Napětí Příkon Tlak vody min. Tlak vody max. Stupeň krytí HAKL BH10v 10 litrů 10 A / 230 V 1,5 kw 0,02 MPa 0,6 MPa IP

16 elektrické zásobníkové ohřívače VODY HAKL BD 30v elektrický zásobníkový ohřívač vody s termostatickým spínáním a tlakovým provozem ochrana ocelové nádoby dvojitým titániovým smaltem vynikající tepelně-izolační vlastnosti tepelná pojistka zabraňující přehřátí topné spirály mrazuvzdorná pojistka proti zamrznutí vody v zásobníku anodová tyč prodlužující životnost zásobníku nastavitelný termostat se signalizací ohřevu pojistný ventil se zpětnou klapkou jako součást balení SERVISNÍ BALÍK:2PLUS1 Elektrické zásobníkové ohřívače HAKL BD 30v s objemem vody 30 litrů jsou vhodné pro instalaci na chatách, chalupách a všude tam, kde je potřebný rychlý ohřev s minimálními tepelnými ztrátami ohřáté vody po vypnutí termostatu. Výkon topné spirály je navržený tak, aby nepřetěžoval elektrickou síť, ale zároveň umožnil pohotový ohřev vody v zásobníku. Při nastavení termostatu na teplotu 70 C je možné ohřívač využít i na sprchu. Přimícháním studené vody se objem zvětší a pro jednu osobu je tak dostačující. Dlouhou životnost zásobníku zaručuje dvojitá vrstva titanového smaltu a zabudovaná anodová tyč. Sériově montovaná tepelná pojistka zabezpečuje vyšší stupeň ochrany spirály proti přehřátí v krizových situacích. Funkce mrazuvzdorné pojistky zabraňuje zamrznutí vody v ohřívači. ENERGETICKÁ TŘÍDA S C 559 kwh/ročne CENÍK HAKL BD 30v HABD30V HAKL BD 30v zásobníkový ohřívač vody 3 387,60 Kč 4 099,00 Kč Pro dosažení maximální ochrany zásobníku před prorezavěním je na ohřívači vody modelové řady HAKL BDV použitá účinná technologie TITANIUM intensive smalt. Aplikovaná dvojitá vrstva speciálního sklotitanového smaltu dosahuje nadstandardní kvalitu odolnosti, která výrazně prodlužuje životnost ocelového zásobníku a zároveň splňuje přísná kritéria hygienické směrnice ROHS. 375 mm 520 mm 325 mm 100 mm 475 mm TECHNICKÉ PARAMETRY HAKL BD 30v Model Objem Jištění / Napětí Příkon Tlak vody min. Tlak vody max. Stupeň krytí HAKL BD 30v 30 litrů 10 A / 230 V 1,5 kw 0,02 MPa 0,6 MPa IP X4 14

17 elektrické zásobníkové ohřívače VODY HAKL BDv elektrický zásobníkový ohřívač vody s termostatickým spínáním a tlakovým provozem ochrana ocelové nádoby dvojitým titániovým smaltem vynikající tepelně-izolační vlastnosti tepelná pojistka zabraňující přehřátí topné spirály mrazuvzdorná pojistka proti zamrznutí vody v zásobníku anodová tyč prodlužující životnost zásobníku nastavitelný termostat se signalizací ohřevu pojistný ventil se zpětnou klapkou jako součást balení univerzální konzole na zavěšení ohřívače SERVISNÍ BALÍK:2PLUS1 Elektrické ohřívače vody HAKL BDv patří do produktové řady tvořené tlakovými zásobníky s ocelovou nádobou. Dlouhou životnost zásobníku zaručuje dvojitá vrstva titanového smaltu a zabudovaná anodová tyč. Doplňkové označení,,v (BDv), znamená vertikální provedení s válcovitým designem, proto regulace teploty ohřevu vody a připojovací vývody ohřívače se nachází na spodní straně krytu. Výkon topné spirály je navržený tak, aby nepřetěžoval elektrickou síť, ale zároveň umožnil rychlý ohřev vody v zásobníku. Sériově montovaná tepelná pojistka zabezpečuje vyšší stupeň ochrany spirály proto přehřátí v krizových situacích. Požadovanou teploty vody v zásobníku je možné nastavit pomocí otočného termostatu. Funkce mrazuvzdorné pojistky zabraňuje zamrznutí vody v ohřívači ENERGETICKÁ TŘÍDA M C od 1326 kwh/ročne CENÍK HAKL BDv HABD50V HAKL BD 50v zásobníkový ohřívač vody 3 470,25 Kč 4 199,00 Kč HABD80V HAKL BD 80v zásobníkový ohřívač vody 3 635,54 Kč 4 399,00 Kč HABD100V HAKL BD 100v zásobníkový ohřívač vody 4 379,34 Kč 5 299,00 Kč HABD120V HAKL BD 120v zásobníkový ohřívač vody 4 875,21 Kč 5 899,00 Kč BD5/50345 Kabel připojovací flexo 3C x 1,5 délka 1,25 bm 131,40 Kč 159,00 Kč BD6/50346 Kabel připojovací flexo 3C x 1,5 délka 3 bm 180,99 Kč 219,00 Kč D Rozměry v mm A B C D BD 50v 510 ᴓ BD 80v 700 ᴓ BD 100v 805 ᴓ BD 120v 1000 ᴓ A B C TECHNICKÉ PARAMETRY HAKL BDv Model Objem Jištění / Napětí Příkon Tlak vody min. Tlak vody max. Stupeň krytí HAKL BD50v 50 litrů 10 A / 230 V 1,5 kw 0,02 MPa 0,6 MPa IP X4 HAKL BD80v 80 litrů 10 A / 230 V 1,5 kw 0,02 MPa 0,6 MPa IP X4 HAKL BD100v 100 litrů 10 A / 230 V 1,5 kw 0,02 MPa 0,6 MPa IP X4 HAKL BD120v 120 litrů 10 A / 230 V 1,5 kw 0,02 MPa 0,6 MPa IP X4 15

18 elektrické zásobníkové ohřívače VODY HAKL BSv/h elektrický zásobníkový ohřívač vody s termostatickým spínáním a tlakovým provozem opláštěné topné těleso se suchým ohřevem vysoká odolnost vůči usazování vodního kamene univerzální svislé nebo vodorovné zavěšení vynikající tepelně-izolační vlastnosti nádoby bez použití CFC a HCFC tepelná pojistka zabraňující přehřátí výhřevné spirály mrazuvzdorná pojistka proti zamrznutí vody v zásobníku anodová tyč prodlužující životnost zásobníku nastavitelný termostat s ukazatelem teploty SERVISNÍ BALÍK:2PLUS2 Elektrické zásobníkové ohřívače vody HAKL BS patří do produktové řady ohřívačů se suchým ohřevem vody a s možností instalace v horizontální nebo vertikální poloze. Topné těleso je umístěno v ochranném pouzdře, které minimalizuje usazování a tvorbu vodního kamene. Spolu s dvojitou vrstvou titániového smaltu a zabudovanou anodovou tyčí zajišťují dlouhou životnost zásobníku i v těch nejnáročnějších podmínkách. Doplňkové označení v/h (BSvh), znamená možnost univerzálního zavěšení. Při vertikálním zavěšení regulace teploty ohřevu vody a připojovací vývody ohřívače se nacházejí na spodní straně krytu nebo vlevo při horizontálním použití. Pro dosažení maximálního komfortu ohřevu jsou topná tělesa vyráběna ve čtyřech výkonností provedeních v závislosti na objemu zásobníku. ENERGETICKÁ TŘÍDA M C od 1408 kwh/ročne CENÍK HAKL BSv/h HABS75VH HAKL BS 75v/h zásobníkový ohřívač vody 4 957,85 Kč 5 999,00 Kč HABS100VH HAKL BS 100v/h zásobníkový ohřívač vody 5 453,72 Kč 6 599,00 Kč HABS150VH HAKL BS 150v/h zásobníkový ohřívač vody 6 776,03 Kč 8 199,00 Kč HABS200VH HAKL BS 200v/h zásobníkový ohřívač vody 8 263,64 Kč 9 999,00 Kč Rozměry v mm A B C D BS 75v/h 767 ᴓ BS 100v/h 946 ᴓ BS 150v/h 1284 ᴓ BS 200v/h 1612 ᴓ B D A C TECHNICKÉ PARAMETRY HAKL BSv/h Model Objem Jištění / Napětí Příkon Tlak vody min. Tlak vody max. Stupeň krytí HAKL BS 75v/h 75 litrů 6 A / 230 V 1200 W 0,02 MPa 1,0 MPa IP 24 HAKL BS 100v/h 100 litrů 10 A / 230 V 2 x 800 W 0,02 MPa 1,0 MPa IP 24 HAKL BS 150v/h 150 litrů 10 A / 230 V 2 x 900 W 0,02 MPa 1,0 MPa IP 24 HAKL BS 200v/h 200 litrů 16 A / 230 V 2 x 1200 W 0,02 MPa 1,0 MPa IP

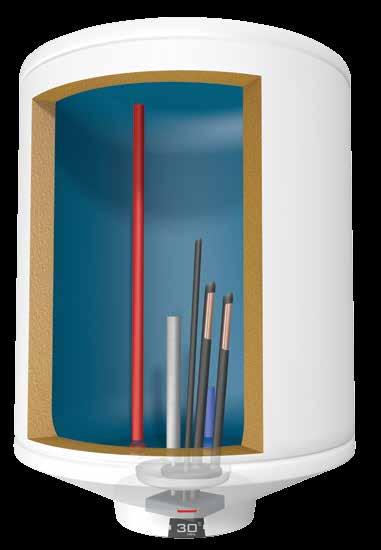

19 elektrické zásobníkové ohřívače VODY Opláštěné topné těleso Externí termostat s ukazatelem teploty Zásobníkové ohřívače vody HAKL pod označením LongLife heating jsou navrženy s požadavkem na dlouhodobou životnost. Pro dosažení tohoto cíle je ohřev vody zajištěn topným tělesem uloženým v ochranném pouzdře, které zabraňuje přímému kontaktu s vodou. Minimalizuje se tak usazování vodního kamene a prorezavění nádoby ohřívače. Použitím technologie LONG LIFE heating přinášíme zvýšenou odolnost zásobníkového ohřívače vody s dosažením vysoké účinnosti ohřevu. UNIVERZÁLNÍ ZAVĚŠENÍ Zásobníkové ohřívače vody HAKL BS v/h je možné instalovat ve vertikální (svislé), nebo horizontální (vodorovné) poloze. Senzor termostatu. Anodová tyč. Tepelná izolace 4,2 cm. Dvojitý Titanový smalt. Dvě opláštěná topná tělesa. Mrazuvzdorná pojistka. Externí termostat. Ilustrační obrázek dílů ohřívače vody. Pro dosažení maximální ochrany zásobníku před prorezavěním je na ohřívači vody modelové řady HAKL BSv/h použitá účinná technologie TITANIUM intensive smalt. Aplikovaná dvojitá vrstva speciálního sklo-titanového smaltu dosahuje nadstandardní kvalitu odolnosti, která výrazně prodlužuje životnost ocelového zásobníku a zároveň splňuje přísná kritéria hygienické směrnice ROHS. 17

20 NÁHRADNÍ DÍLY A PŘÍSLUŠENSTVÍ Vybrané náhradní díly a doplňkový sortiment Výtokové ramínko na klasickou dřezovou baterii s perlátorem BAT26 12 cm dlouhé (matice 1/2, průměr 14 mm) 272,73 Kč 330,00 Kč BAT27 20 cm dlouhé (matice 1/2, průměr 16 mm) 272,73 Kč 330,00 Kč BAT28 30 cm dlouhé (matice 1/2, průměr 16 mm) 272,73 Kč 330,00 Kč Výtokové ramínko na pákovou dřezovou / kombi baterii s perlátorem BAT67 15 cm dlouhé (matice 3/4, průměr 18 mm) 272,73 Kč 330,00 Kč BAT68 18 cm dlouhé (matice 3/4, průměr 18 mm) 272,73 Kč 330,00 Kč BAT69 30 cm dlouhé (matice 3/4, průměr 18 mm) 272,73 Kč 330,00 Kč Perlátor na klasickou / pákovou dřezovou baterii BAT77 Perlátor komplet HAKL 2,5 l/min (obruč, tes.) 81,81 Kč 99,00 Kč BAT63 Perlátor komplet NEOPERL 3,5 l/min (obruč, tes.) 81,81 Kč 99,00 Kč BAT64 Perlátor komplet NEOPERL 6 l/min (obruč, tes.) 81,81 Kč 99,00 Kč Sprchový doplňkový sortiment BAT07 Sprchová hadice 150 cm (1/2 x 1/2 ) 206,61 Kč 250,00 Kč BAT08 Sprchová hadice 200 cm (1/2 x 1/2 ) 289,26 Kč 350,00 Kč Doplňkový sortiment k ohřívačům PMB2 Držák ohřívače HAKL PM komplet 107,44 Kč 130,00 Kč MK4 Držák ohřívače HAKL MK komplet 99,17 Kč 120,00 Kč Prodloužení elektrického připojovacího kabelu (max. délka 5m) 3 x 2,5 HAKL PM-B, PM-TB, MK-1 1 bm 34,71 Kč 42,00 Kč 4 x 2,5 HAKL MK-2, MX 1 bm 47,11 Kč 57,00 Kč 5 x 2,5 HAKL 3K 1 bm 52,07 Kč 63,00 Kč 18

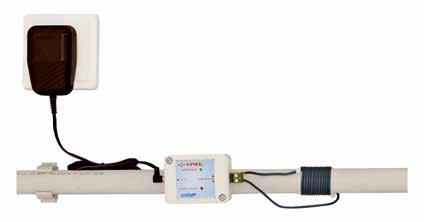

21 ÚPRAVA VODY HAKL UVEMP elektromagnetická úprava vody výrazně snižuje tvorbu vodního kamene výrazné snížení usazování vodního kamene rozpouštění již usazeného vodního kamene jednoduchá montáž bez nutnosti rozebrání vodovodního potrubí kompletní montážní sada bezúdržbový provoz UVEMP přístroj na úpravu vody elektromagnetickým polem (UVEMP), slouží k zabránění tvorby a odstranění již existujícího vodního kamene v potrubích, na topných tělesech průtokových a zásobníkových ohřívačů vody, na ventilech kohoutků apod.. Neupravená voda obsahuje rozpuštěné soli minerálních látek, které se do vody dostávají působením ve vodě přítomného CO 2. Prosakováním zemským povrchem dochází k rozpouštění minerálů, převážně kalcium-hydro-karbonátových solí Ca [HCO 3 ] 2, existujících v roztoku ve formě oddělených iontů [Ca ++] a [HCO 3] -. Celková tvrdost vody je pak dána součtem přítomných solí. Usazováním těchto solí dochází k tvorbě tzv. vodního kamene. Protože se soli v roztoku vyskytují ve formě kladně a záporně nabitých iontů, je možné na ně vhodně působit pomocí silových polí. To je podstatou funkce přístroje na úpravu vody elektromagnetickým polem. Dynamické elektromagnetické pole, vytvořené cívkou navinutou na potrubí způsobí uvolňování iontů z vazby na molekulách vody. Uvolněné kladné a záporné ionty spolu navzájem kolidují a vytvářejí neškodné, velmi jemné krystalky aragonitu, s vazbou pevnější, než je vazba na molekuly vody. Tyto krystalky nemají schopnost vytvářet vodní kámen a vyplaví se z potrubí ve formě jemného kalu. CENÍK HAKL UVEMP HAUVEMP HAKL UVEMP el. mag. úprava vody 1 066,12 Kč 1 290,00 Kč TECHNICKÉ PARAMETRY HAKL UVEMP Model Příkon Proud Napětí HAKL UVEMP 0,6 W 0,5 A 12 V Ilustrační obrázek zapojení. 19

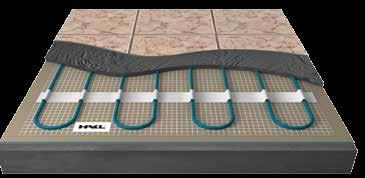

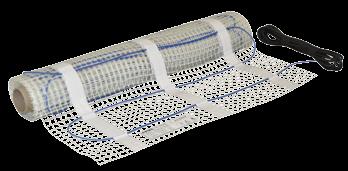

22 elektrické topné rohože HAKL TF 150 elektrické podlahové topné rohože pro keramickou dlažbu určené pro montáž zalitím do lepícího tmelu vhodné pro keramickou dlažbu, lepené vinylové krytiny atp. opletení kabelu dovoluje montáž do vlhkých prostor úspora el. energie díky nízké provozní teplotě ideální pro rekonstrukce - tloušťce jen 3 mm možnost použití jako hlavní zdroj tepla v místnosti bezúdržbový provoz bez nutnosti pravidelného servisu kvalitní topná jádra s bodem tavení 1100 C potřeba dodatečné podkladní izolace každá rohož je podrobena přísnému testu výstupní kontroly Německý certifikát kvality Elektrické podlahové topné rohože HAKL thermofloor jsou určeny k lepení na základový beton, nebo na tepelnou izolaci HAKL thermoboard. Rastrová síťka topných rohoží umožní dokonalé přilepení k podlaze. Samotné topné kabely jsou chráněny ochranným opletem, který zvyšuje jejich odolnost a umožňuje montáž do vlhkých prostor (koupelna, WC...). příkon na m W / m 2 max. teplota kabelu 75 C napájecí napětí 230 V / 50 Hz délka připoj. kabelu 2 x 3 m šířka pásu 0,5 m tloušťka 3 mm CENÍK HAKL TF 150 HATF1501 HAKL TF 150/1m 2 rastr 1 066,12 Kč 1 290,00 Kč HATF15015 HAKL TF 150/1,5m 2 rastr 1 644,63 Kč 1 990,00 Kč HATF1502 HAKL TF 150/2m 2 rastr 1 975,21 Kč 2 390,00 Kč HATF15025 HAKL TF 150/2,5m 2 rastr 2 471,07 Kč 2 990,00 Kč HATF1503 HAKL TF 150/3m 2 rastr 2 801,65 Kč 3 390,00 Kč HATF1504 HAKL TF 150/4m 2 rastr 3 462,81 Kč 4 190,00 Kč HATF1505 HAKL TF 150/5m 2 rastr 4 123,97 Kč 4 990,00 Kč HATF1506 HAKL TF 150/6m 2 rastr 4 702,48 Kč 5 690,00 Kč HATF1507 HAKL TF 150/7m 2 rastr 5 528,93 Kč 6 690,00 Kč HATF1508 HAKL TF 150/8m 2 rastr 6 611,57 Kč 8 000,00 Kč HATF15010 HAKL TF 150/10m 2 rastr 7 438,02 Kč 9 000,00 Kč HATF15012 HAKL TF 150/12m 2 rastr 8 917,36 Kč ,00 Kč TECHNICKÉ PARAMETRY HAKL TF 150 plocha m 2 1,0 1,5 2,0 2,5 3,0 4,0 5,0 6,0 7,0 8,0 10,0 12,0 délka pásu m 2,0 3,0 4,0 5,0 6,0 8,0 10,0 12,0 14,0 16,0 20,0 24,0 příkon W proud A 0,65 0,97 1,30 1,63 1,95 2,60 3,26 3,91 4,57 5,22 6,52 7,

23 elektrické topné rohože HAKL TP 140 elektrické podlahové topné rohože pro laminátové parkety určené pro suchou montáž uložením pod podlahové krytiny vhodné pod plovoucí laminátové podlahy, parkety a pod. malá tloušťka umožňuje instalaci bez stavebních úprav vhodné i pro lokální doplňkový ohřev úspora el.energie díky dokonalému rozložení tepla jednoduchá montáž s jedním připojovacím kabelem bezúdržbový provoz bez nutnosti pravidelného servisu kvalitní topná jádra s bodem tavení 1100 C potřeba dodatečné podkladní izolace každý výrobek je podrobený přísnému testu výstupní kontroly Německý certifikát kvality Elektrické podlahové topné rohože HAKL thermopads jsou vhodné pro montáž pod plovoucí laminátové parkety. Díky své konstrukci je lze ukládat na volno, bez nutnosti zalití do lepící směsi. Montáž není prašná a zdlouhavá. Pro vyšší úsporu a efektivitu vytápění je potřeba uložit pod hliníkové topné rohože běžně dostupné pěnové izolace. příkon na m W / m 2 max. teplota kabelu 65 C napájecí napětí 230 V / 50 Hz délka připoj. kabelu 1 x 3 m šířka pásu 0,5 m tloušťka 3 mm CENÍK HAKL TP 140 HATP1402 HAKL TP 140/2m 2 hliníková 1 975,21 Kč 2 390,00 Kč HATP1403 HAKL TP 140/3m 2 hliníková 3 049,59 Kč 3 690,00 Kč HATP1404 HAKL TP 140/4m 2 hliníková 3 876,03 Kč 4 690,00 Kč HATP1405 HAKL TP 140/5m 2 hliníková 4 785,12 Kč 5 790,00 Kč HATP1406 HAKL TP 140/6m 2 hliníková 5 528,93 Kč 6 690,00 Kč HATP1407 HAKL TP 140/7m 2 hliníková 5 942,15 Kč 7 190,00 Kč HATP1408 HAKL TP 140/8m 2 hliníková 6 768,60 Kč 8 190,00 Kč HATP1409 HAKL TP 140/9m 2 hliníková 7 347,11 Kč 8 890,00 Kč HATP14010 HAKL TP 140/10m 2 hliníková 7 842,98 Kč 9 490,00 Kč HATP14012 HAKL TP 140/12m 2 hliníková 9 082,64 Kč ,00 Kč HATP14015 HAKL TP 140/15m 2 hliníková ,12 Kč ,00 Kč TECHNICKÉ PARAMETRY HAKL TP 140 plocha m 2 2,0 3,0 4,0 5,0 6,0 7,0 8,0 9,0 10,0 12,0 15,0 délka pásu m 4,0 6,0 8,0 10,0 12,0 14,0 16,0 18,0 20,0 24,0 30,0 příkon W proud A 1,22 1,83 2,43 3,04 3,65 4,26 4,87 5,48 6,09 7,30 9,

24 TERMOSTATY HAKL TH 300 elektronický termostat s manuálním ovládáním manuální ovládání kolečkem regulátoru měření teploty prodlouženým snímačem v podlaze přesná regulace díky elektronické řídící jednotce vypínač pro přímé VYP / ZAP ohřevu signalizace ohřevu LED diodou montáž do instalační krabice KU tolerance spínání nastavené teploty - Tx ± 0,5 C CENÍK HAKL TH 300 HATH300 HAKL TH 300 manuální termostat 1 066,12 Kč 1 290,00 Kč TECHNICKÉ PARAMETRY HAKL TH 300 spínaný proud (prostor / podlaha) regulace teploty (prostor / podlaha) napájecí napětí - / 16 A - / ANO 230 V / 50 Hz ovládací režim ( manuál / automatika ) M / - typ podlahového snímače NTC - 10 délka podlahového snímače 3 m HAKL TH 600 digitální termostat s pokročilými funkcemi intuitivní nastavení ovládání termostatu měření teploty prostorovým a podlahovým snímačem programovatelný týdenní časový spínač v režimech: 5+2 (po-pá+so-ne), 6+1 (po-so+ne), 7 (po-ne) nebo OFF umožňuje dočasnou změnu teploty v aktuálním režimu podsvícený display se signalizací ohřevu montáž do instalační krabice KU přepínání mezi MAN a AUTO ovládáním přímé ZAP / VYP ohřevu CENÍK HAKL TH 600 HATH600 HAKL TH 600 digitální termostat 1 479,34 Kč 1 790,00 Kč TECHNICKÉ PARAMETRY HAKL TH 600 spínaný proud (prostor / podlaha) regulace teploty (prostor / podlaha) napájecí napětí 16 / 16 A ANO / ANO 230 V / 50 Hz ovládací režim ( manuál / automatika ) M / A typ podlahového snímače NTC - 10 délka podlahového snímače 3 m 22

25 TERMOSTATY HAKL TH 901b, TH 901w digitální termostat s dotykovým ovládáním NOVÝ DIZAJN atraktivní design s dotykovým ovládáním a podsvícením široká možnost nastavení uživatelských režimů termostat se spínavým proudem 15 A měření teploty prostorovým a podlahovým čidlem programovatelný týdenní časový spínač umožňuje dočasnou změnu teploty v aktuálním programu montáž do instalační krabice KU režim časovače se zvolenou teplotou CENÍK HAKL TH 901b, TH 901w HATH901B HAKL TH 901 digitální termostat (černý) 1 892,56 Kč 2 290,00 Kč HATH901W HAKL TH 901 digitální termostat (bílý) 1 892,56 Kč 2 290,00 Kč TECHNICKÉ PARAMETRY HAKL TH 901b, TH 901w spínaný proud (prostor / podlaha) regulace teploty (prostor / podlaha) napájecí napětí 15 / 15 A ANO / ANO V ovládací režim ( manuál / automatika ) A typ podlahového snímače NTC - 10 délka podlahového snímače 3 m HAKL Fit3U digitální termostat s měřením spotřeby el. energie měření spotřeby el. energie v hodinových intervalech pokročilá nastavení ovládání termostatu přehledný, podsvícený a odnímatelný display nastavitelná tolerance spínací teploty Tx 0,0-5 C měření teploty prostorovým a podlahovým snímačem optimalizace startu vyhodnocením získaných údajů programovatelný denní časový spínač v režimech: 5+2 (po-pá+so-ne), 7 (po-ne) nebo 1 (každý den samostatně) manuální, automatické nebo předvolené ovládání montáž do instalační krabice KU CENÍK HAKL Fit3U HAFIT3U HAKL FIT 3U digitální termostat 2 057,85 Kč 2 490,00 Kč TECHNICKÉ PARAMETRY HAKL Fit3U spínaný proud (prostor / podlaha) regulace teploty (prostor / podlaha) napájecí napětí 10 / 16 A ANO / ANO 230 V / 50 Hz ovládací režim ( manuál / automatika ) M / A typ podlahového snímače NTC - 50 délka podlahového snímače 4 m 23

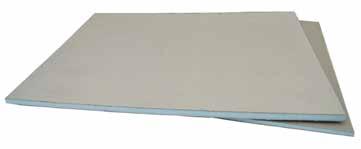

26 tepelná izolace HAKL TB tepelná izolace pro elektrické podlahové topení malá tloušťka izolačních desek 6 a 10 mm dobré tepelné a zvukově - izolační vlastnosti efektívní snížení tepelných ztrát do betonového podkladu zaručená návratnost investice rychlejší nástup teploty při ohřevu podlahy pomalé chladnutí podlahy po vypnutí ohřevu odolná povrchová úprava proti deformaci a pro snažší pokládku vhodné i do vlhkých prostor - minimální nasákavost vody Izolační desky HAKL thermoboard jsou určeny k přilepení pod elektrické podlahové topné rohože HAKL. Malá tloušťka a velmi dobré tepelně izolační vlastnosti zajišťují výrazné snížení tepelných ztrát a tím i snížení nákladů na provoz. Návratnost investice je tak po určité době zaručena. Zlepšují i dynamiku ohřevu, čas potřebný k prohřátí podlahy je minimálně o polovinu kratší. Desky jsou vyrobeny z extrudovaného polystyrenu, po obou plochách potažené vrstvou speciální stěrky a vyztužené síťkou ze sklo textilních vláken. Tato odolná povrchová úprava brání zatlačení topného kabelu a minimalizuje nasákavost vody při použití v koupelně. Izolační desky HAKL thermoboard se vyrábí ve dvou provedeních, v tloušťce 6 mm a 10 mm, přičemž větší tloušťka izolace lépe tepelně izoluje, současně však zvyšuje výšku konstrukce podlahy při rekonstrukci prostor. Ilustrační obrázek skladby keramické podlahy: 1. podlahová krytina - dlažba 2. fexibilní lepicí tmel 3. vytápění ThermoFLOOR 4. izolace ThermoBOARD 5. základní betonový podklad CENÍK HAKL TB HATB06KS HAKL TB 06 / ks izolační deska 264,46 Kč 320,00 Kč HATB10KS HAKL TB 10 / ks izolační deska 297,52 Kč 360,00 Kč HATB06BAL HAKL TB 06 / bal izolační deska (20ks) 4 958,68 Kč 6 000,00 Kč HATB10BAL HAKL TB 10 / bal izolační deska (10ks) 2 727,27 Kč 3 300,00 Kč TECHNICKÉ PARAMETRY HAKL TB Model Plocha Rozměry Tloušťka Hmotnost HAKL TB 06 0,72 m x 600 mm 6 mm 1160 g HAKL TB 10 0,72 m x 600 mm 10 mm 2180 g 24

27 NÁHRADNÍ DÍLY A PŘÍSLUŠENSTVÍ Opravná sada TFx Opravná sada 404,96 Kč 490,00 Kč Prodloužení připojovacího kabelu TF10 Prodloužení připojovacího kabelu 1 m 49,59 Kč 60,00 Kč Měděný adapter snímače TF5 Měděný adapter snímače 49,59 Kč 60,00 Kč Chránička na kabel TF6 Chránička na kabel 2,5m 74,38 Kč 90,00 HAKL INSTAT 3L digitální termostat s prodlouženým snímačem desing přizpůsobený na povrchovou montáž nebo do instalační krabice limitace teploty podlahy přes prodloužený tepelný snímač inteligentní software řízení topení manuální, automatické nebo předvolené ovládání AKCE! CENÍK INSTAT 3L HAINST3L HAKL Instat 3L digitální termostat 1 231,40 Kč 1 490,00 Kč TECHNICKÉ PARAMETRY HAKL INSTAT 3L spínaný proud (prostor / podlaha) regulace teploty (prostor / podlaha) napájecí napětí 16 / 16 A ANO / ANO 230 V / 50 Hz ovládací režim ( manuál / automatika ) M / A typ podlahového snímače NTC - 50 délka podlahového snímače 4 m 25

28 VYSOUŠEČE RUKOU HAKL SR 1800 senzorový vysoušeč rukou v plastovém provedení bezdotyková obsluha senzorové spuštění ventilátoru automatické vypnutí po odtažení rukou hygienický a bezúdržbový provoz vysoký výkon a tichý chod ventilátoru zabezpečeno proti nepovolené demontáži jednoduchá instalace k elektrické síti HAKL SR 1800 se automaticky uvede do činnosti přiblížením rukou ke spodní části vysoušeče. Senzor zapne spirálu a ventilátor spustí proud teplého vzduchu. Po vzdálení rukou se ohřev s malým zpožděním vypne. Bezdotykový provoz umožní hygienické a snadné osušení rukou. V případě neúmyslného umístění předmětu v dosahu senzoru vypne časová pojistka ventilátor po jedné minutě. Vysoušeč rukou HAKL SR 1800 je určen pro montáž na svislou stěnu a pomocí západky mechanismu na zadní straně krytu je chráněn proti nepovolené demontáži. Připojení k elektrické síti je možné pomocí dodávaného přívodního kabelu, nebo připojením zabudovaného kabelu ze zdi přímo ke svorkovnici vysoušeče. Rozptyl vzduchu výkonného ventilátoru osuší ruce za krátkou dobu. Automatická obsluha vysoušeče a bezúdržbový provoz zaručují vysoký komfort použití. 230 mm 260 mm 238 mm CENÍK HAKL SR 1800 HASR1800 HAKL SR 1,8 kw vysoušeč rukou 1 652,07 Kč 1 999,00 Kč TECHNICKÉ PARAMETRY HAKL SR 1800 HAKL SR 1800 Příkon 1800 W Jištění při napětí 230 V - 50 Hz 8 A Stupeň krytí IP X1 Hlučnost ( 1 m od přístroje ) 46 db Rychlost vzduchu 15 m/s Teplota ohřevu 10 cm od ústí vzduchu 70 C Typ plastového krytu samozhášivý Rozměry - výška / šířka / hloubka (mm) 260 / 238 / 230 mm Hmotnost netto / brutto 2,16 / 2,52 kg 26

29 VYSOUŠEČE RUKOU HAKL SR 2100 senzorový vysoušeč rukou v kovovém provedení kryt z nerezové oceli robustní a zpevněné provedení ANTIVANDAL větší výkon ventilátoru než model SR1800 senzorová bezdotyková obsluha automatické vypnutí po odtažení rukou hygienický a bezúdržbový provoz vysoký výkon a tichý chod ventilátoru HAKL SR 2100 se automaticky uvede do činnosti přiblížením rukou ke spodní části vysoušeče. Senzor zapne spirálu a ventilátor spustí proud teplého vzduchu. Po vzdálení rukou se ohřev s malým zpožděním vypne. Bezdotykový provoz umožní hygienické a snadné osušení rukou. V případě neúmyslného umístění předmětu v dosahu senzoru vypne časová pojistka ventilátor po jedné minutě. Vysoušeč rukou HAKL SR 2100 je určen pro montáž napevno na svislou stěnu. Robustní a zpevněný kryt z nerezové oceli dostatečně chrání výrobek proti poškození. Připojení k elektrické síti je možné pomocí dodávaného přívodního kabelu, nebo připojením zabudovaného kabelu ze zdi přímo ke svorkovnici vysoušeče. Rozptyl vzduchu vysoce výkonného ventilátoru osuší ruce za velmi krátkou dobu. Automatická obsluha vysoušeče a bezúdržbový provoz zaručují vysoký komfort použití. 195 mm 260 mm 238 mm CENÍK HAKL SR 2100 HASR2100 HAKL SR 2,1 kw vysoušeč rukou 3 800,83 Kč 4 599,00 Kč TECHNICKÉ PARAMETRY HAKL SR 2100 HAKL SR 2100 Příkon 2100 W Jištění při napětí 230 V - 50 Hz 10 A Stupeň krytí IP X1 Hlučnost ( 1 m od přístroje ) 52 db Rychlost vzduchu 23 m/s Teplota ohřevu 10 cm od ústí vzduchu 65 C Tloušťka kovového krytu 1 mm Rozměry - výška / šířka / hloubka (mm) 260 / 238 / 195 mm Hmotnost netto / brutto 2,9 / 3,46 kg 27

30 TECHNICKÁ TABULKA parametrů Poznámka: *1 - průtok vody naměřený při teplotě vstupní vody 12 C - tři symboly určují maximální vhodnost použití PM-B 135 PM-B 145 PM-B 155 PM-TB 135 PM-TB 145 PM-TB 155 MK 135 MK 145 MK 155 Příkon: 3,5 kw 4,5 kw 5,5 kw 3,5 kw 4,5 kw 5,5 kw 3,5 kw 4,5 kw 5,5 kw Napětí / počet fází: 1 x 230 V 1 x 230 V 1 x 230 V 1 x 230 V 1 x 230 V 1 x 230 V 1 x 230 V 1 x 230 V 1 x 230 V Jištění: 16 A 20 A 25 A 16 A 20 A 25 A 16 A 20 A 25 A Objem: NE NE NE NE NE NE NE NE NE Stupeň krytí: IP 24 IP 24 IP 24 IP 24 IP 24 IP 24 IP 45 IP 45 IP 45 Typ přívod. kabelu: 3C 1,5 mm² 3C 2,5 mm² 3C 2,5 mm² 3C 1,5 mm² 3C 2,5 mm² 3C 2,5 mm² 3C 1,5 mm² 3C 2,5 mm² 3C 2,5 mm² Délka přív. kabelu: 100 cm 90 cm 90 cm 100 cm 90 cm 90 cm 105 cm 100 cm 100 cm Zástrčka: ANO NE NE ANO NE NE ANO NE NE Připojovací závity: 3/8 3/8 3/8 3/8 3/8 3/8 3/8 3/8 3/8 Rozteč přip. vývodů: 30 mm 30 mm 30 mm 30 mm 30 mm 30 mm 30 mm 30 mm 30 mm Tep. pojistka ochr.: NE NE NE NE NE NE 57 C 57 C 57 C Tep. pojistka serv. NE NE NE 72 C 72 C 72 C 70 C 70 C 70 C Max. trvalý tlak: 0 MPa 0 MPa 0 MPa 0,6 MPa 0,6 MPa 0,6 MPa 0,6 MPa 0,6 MPa 0,6 MPa Min. spínací tlak: 0,09 MPa 0,12 MPa 0,15 MPa 0,09 MPa 0,12 MPa 0,15 MPa 0,04 MPa 0,05 MPa 0,06 MPa Průtok při 35 C: *1 2,0 l/min 2,6 l/min 3,2 l/min 2,0 l/min 2,6 l/min 3,2 l/min 2,1 l/min 2,7 l/min 3,3 l/min Průtok při 55 C: *1 1,2 l/min 1,5 l/min 1,8 l/min 1,2 l/min 1,5 l/min 1,8 l/min 1,3 l/min 1,6 l/min 1,9 l/min Hmotnost: 0,8 Kg 0,8 Kg 0,8 Kg 0,85 Kg 0,85 Kg 0,85 Kg 1,6 Kg 1,61 Kg 1,61 Kg Typ spínání: hydraulicky hydraulicky hydraulicky hydraulicky hydraulicky hydraulicky elektronicky elektronicky elektronicky Přepínání výkonů: NE NE NE NE NE NE NE NE NE Ochr. před vzduch.: NE NE NE NE NE NE ANO ANO ANO Umyvadlo: Kuchyně Sprcha: X X X Vana: X X X X X X X X X 28

31 TECHNICKÁ TABULKA parametrů MK 207 MK 209 MK 211 MX 1255 MX 2207 MX 2209 MX K LC 9 3K LC 12 3K LC 15 Příkon: 2x3,5 kw 2x4,5 kw 2x5,5 kw 3,5/5,5 kw 4,5/7 kw 5,5/9 kw 5,5/11 kw 9 kw 12 kw 15 kw Napětí / počet fází: 2 x 230 V 2 x 230 V 2 x 230 V 1 x 230 V 2 x 230 V 2 x 230 V 2 x 230 V 3 x 400 V 3 x 400 V 3 x 400 V Jištění: 2 x 16 A 2 x 20 A 2 x 25 A 25 A 20A + 16 A 25A + 20 A A 3 x 10 A 3 x 16 A 3 x 20 A Objem: NE NE NE NE NE NE NE NE NE NE Stupeň krytí: IP 45 IP 45 IP 45 IP 24 IP 24 IP 24 IP 24 IP 24 IP 24 IP 24 Typ přívod. kabelu: 4C 2,5 mm² 4C 2,5 mm² 4C 2,5 mm² 3C 2,5 mm² 4C 2,5 mm² 4C 2,5 mm² 4C 2,5 mm² 5C 2,5 mm² 5C 2,5 mm² 5C 2,5 mm² Délka přív. kabelu: 100 cm 100 cm 100 cm 100 cm 100 cm 100 cm 100 cm 90 cm 90 cm 90 cm Zástrčka: NE NE NE NE NE NE NE NE NE NE Připojovací závity: 3/8 3/8 3/8 3/8 3/8 3/8 3/8 1/2 1/2 1/2 Rozteč přip. vývodů: 30 mm 30 mm 30 mm 30 mm 30 mm 30 mm 30 mm 100 mm 100 mm 100 mm Tep. pojistka ochr.: 57 C 57 C 57 C 57 C 57 C 57 C 57 C 60 C 60 C 60 C Tep. pojistka serv. 70 C 70 C 70 C 70 C 70 C 70 C 70 C 72 C 72 C 72 C Max. trvalý tlak: 0,6 MPa 0,6 MPa 0,6 MPa 0,6 MPa 0,6 MPa 0,6 MPa 0,6 MPa 0,6 MPa 0,6 MPa 0,6 MPa Min. spínací tlak: 0,08 MPa 0,1 MPa 0,12 MPa 0,06 MPa 0,08 MPa 0,1 MPa 0,12 MPa 0,15 MPa 0,18 MPa 0,2MPa Průtok při 35 C: *1 4,2 l/min 5,4 l/min 6,6 l/min 3,3 l/min 4,2 l/min 5,4 l/min 6,6 l/min 5,2 l/min 6,9 l/min 8,1 l/min Průtok při 55 C: *1 2,6 l/min 3,2 l/min 3,8 l/min 1,9 l/min 2,6 l/min 3,2 l/min 3,8 l/min 3,1 l/min 4,1 l/min 5,2 l/min Hmotnost: 1,7 Kg 1,7 Kg 1,7 Kg 1,7 Kg 1,7 Kg 1,7 Kg 1,7 Kg 3,95 Kg 3,95 Kg 3,95 Kg Typ spínání: elektronicky elektronicky elektronicky elektronicky elektronicky elektronicky elektronicky hydraulicky hydraulicky hydraulicky Přepínání výkonů: NE NE NE ANO ANO ANO ANO ANO ANO ANO Ochr. před vzduch.: ANO ANO ANO ANO ANO ANO ANO NE NE NE Umyvadlo: Kuchyně Sprcha: Vana: X X X 29

32 TECHNICKÁ TABULKA parametrů Poznámka: *1 - průtok vody naměřený při teplotě vstupní vody 12 C *2 - volitelná možnost použití kabelu *3 - volitelná délka kabelu - tři symboly určují maximální vhodnost použití BH 5s BH 10s BH 10v SLIMs 112 SLIMs 123 SLIMs 136 SLIMv 112 SLIMv 123 SLIMv 136 Příkon: 1,5 kw 1,5 kw 1,5 kw 1,2 kw 2,3 kw 3,6 kw 1,2 kw 2,3 kw 3,6 kw Napětí / počet fází: 1 x 230 V 1 x 230 V 1 x 230 V 1 x 230 V 1 x 230 V 1 x 230 V 1 x 230 V 1 x 230 V 1 x 230 V Jištění: 10 A 10 A 10 A 6 A 10 A 16 A 6 A 10 A 16 A Objem: 5 l 10 l 10 l 6,5 l 6,5 l 6,5 l 6,5 l 6,5 l 6,5 l Stupeň krytí: IP 24 IP 24 IP 24 IP 24 IP 24 IP 24 IP 24 IP 24 IP 24 Doba ohřevu o 40 C 10 min. 18 min. 18 min. 12 min. 6,5 min. 4 min. 12 min. 6,5 min. 4 min. Typ přívod. kabelu: 3C 1,5mm² 3C 1,5 mm² 3C 1,5 mm² 3C 1,5 mm² 3C 1,5 mm² 3C 1,5 mm² 3C 1,5 mm² 3C 1,5 mm² 3C 1,5 mm² Délka přív. kabelu: 50 cm 50 cm 50 cm 90 cm 90 cm 90 cm 90 cm 90 cm 90 cm Zástrčka: ANO ANO ANO ANO ANO ANO ANO ANO ANO Připojovací závity: 1/2 1/2 1/2 3/8 3/8 3/8 1/2 1/2 1/2 Rozteč přip. vývodů: 80 mm 80 mm 80 mm 170 mm 170 mm 170 mm 170 mm 170 mm 170 mm Tloušťka izolace: 20 mm 20 mm 20 mm 20 mm 20 mm 20 mm 20 mm 20 mm 20 mm Tep. pojistka ochr.: ANO ANO ANO ANO ANO ANO ANO ANO ANO Tep. pojistka serv. ANO ANO ANO ANO ANO ANO ANO ANO ANO Max. trvalý tlak: 0,6 MPa 0,6 MPa 0,6 MPa 0 MPa 0 MPa 0 MPa 0 MPa 0 MPa 0 MPa Min. spínací tlak: 0,02 MPa 0,02 MPa 0,02 MPa 0,02 MPa 0,02 MPa 0,02 MPa 0,02 MPa 0,02 MPa 0,02 MPa Hmotnost: 4,25 Kg 5,44 Kg 5,44 Kg 5 Kg 5 Kg 5 Kg 5 Kg 5 Kg 5 Kg Typ spínání: termostat. termostat. termostat. termostat. termostat. termostat. termostat. termostat. termostat. Přepínání výkonů: NE NE NE NE NE NE NE NE NE Ochr. před vzduch.: NE NE NE ANO ANO ANO ANO ANO ANO Umyvadlo: Kuchyně Sprcha: X X X X X X X X X Vana: X X X X X X X X X 30
