1 PŘEHLED VÝROBKŮ A CENÍK 2016

2 ÚVOD TEPLÁ VODA PRO KAŽDOU POTŘEBU HOSPODÁRNĚ, KOMFORTNĚ A SPOLEHLIVĚ Již více než 100 let přináší AEG Haustechnik inovativní ohřívače vody do Vašich domácností. Elektrické ohřívače vody připravují teplou vodu rychle a jednoduše. Krátké rozvody při decentrální montáži zajišťují teplou vodu ihned a s minimálními ztrátami tepla v rozvodech. Elektrické ohřívače vody jsou jedním z nejhospodárnějších způsobů přípravy teplé vody. Příkladem jsou elektronické průtokové ohřívače, zajišťující komfort na stupeň přesného dodržení teploty. Tím je voda úsporně ohřáta pouze na skutečně požadovanou hodnotu. Obtížné nastavování teploty odběrovou baterií, obvyklé u hydraulicky řízených přístrojů, tak odpadá. Díky elektronicky řízené regulaci spotřebují tyto ohřívače přibližně o 30 % energie méně než hydraulicky řízené. Nebo patentovaný malý beztlakový ohřívač vody pod odběrné místo Huz 5 ŐKO Drop Stop, u kterého během ohřevu neodkapává voda z baterie, což šetří náklady na vodu. PŘEHLED VÝHOD OHŘÍVAČŮ VODY AEG: teplá voda kdekoliv potřebná pouze el.přípojka a přípojka studené vody hospodárný provoz s decentrálními přístroji cenově výhodné přístroje, nekomplikovaná instalace vysoký komfort díky přesnému nastavení teploty přesný odečet spotřeby na elektroměru nízké nároky na údržbu možnost dalších úspor díky elektronicky řízeným ohřívačům Ohřívače vody AEG s ÖKO+ Všechny ohřívače vody se značkou ÖKO+zacházejí obzvlášť hospodárně s energií a vodou. To šetří životní prostředí a Vaši peněženku. Teprve provozní náklady Vám ukážou, zda je levný přístroj opravdu výhodný. DropStop Ohřívač Huz 5 ÖKO DropStop je první malý zásobník, který při ohřevu nekape. Tato speciální technika nádrže nejenom šetří energii a vodu, ale též redukuje tvorbu vodního kamene na baterii a na umyvadle. ThermoStop Při použití temperační baterie zamezuje systém Thermostop v Huz 5 ÖKO DropStop a Huz 5/10 ÖKO Comfort tepelné ztrátě baterií. To šetří až 0,4 kwh energie za den. TIP NA ÚSPORU ENERGIE Moderní malé zásobníky AEG jsou velmi úsporné díky patentovanému systému DropStop a ThermoStop. Expandovaná voda je při ohřevu samostatně uložena v nádrži a při dalším odběru vody znovu použita. Systém zabraňuje cirkulaci tepla baterií. ELEKTRICKÉ PŘIPOJENÍ Podle příkonu přístroje je nutno volit průřez a jištění přívodu el.energie. Na okruh el. napájení ohřívače nesmí být připojen další spotřebič. V tabulce jsou uvedena minimální jištění a průřezy podle příkonu přístroje. Energetické štítkování se řídí směrnicí Evropské unie pro výrobky spotřebovávající energii (Energy related product - ErP). Od roku 2015 musí být zdroje tepla a ohřívače vody označeny energetickým štítkem. Zákazník tak dostává informaci o energetické náročnosti výrobku a výběrem kvalitního ohřívače tak může výrazně snížit provozní náklady na přípravu teplé vody. 6

3 VŠEOBECNÉ PODKLADY PRO VÝPOČTY potřebné množství tepla Q ÚVOD ve Wh Q = m c Kolik watthodin je zapotřebí pro ohřátí 80 kg vody z 1 10 C na 2 55 C? Q = 80 kg 1,163 Wh 45 K Q kg K = 4187 Wh ^= 4,2 kwh doba ohřevu t v h t = m c P Potřebná doba k ohřátí 80 kg vody z teploty 1 10 C na teplotu 2 55 C při příkonu 2000 W. t = 80 kg 1,163 Wh 45 K t 2000 W 0,98 kg K = 2,1 h množství smíšené vody m M v kg popř. l m M = m 2 ( 2 1 ) m 1 + m 2 Kolik smíšené vody s teplotou M 40 C obdržíme smísením studené vody s teplotou 1 10 C s 80 kg vody s teplotou 2 55 C? m M = 80 kg (55 C - 10 C) m 40 C - 10 C M = 120 kg 120 kg Empirický vzorec pro průtočné množství při zvýšení teploty o 28 K (z 10 C na 38 C) m D = příkon v kw = cca. l/min kw = 10,5 l/min. 2 Empirický vzorec pro množství smíšené vody při teplotě vstupní vody 10 C např. 80 l ohřát na 65 C 80 l teplé vody se 65 C 2 ^= 160 l smíšené vody s cca 37 C tj. příkon ohřívače (kw) jmenovitý proud (A) Potřeba teplé vody v domácnosti Použití Množství vody v litrech 40 C 60 C Péče o tělo koupel sprcha mytí rukou mytí vlasů ženy mytí vlasů muži Domácnost úklidová voda, kbelík 8 dřez-1 napuštění dřez-denní potřeba 2 osoby 12 dřez-denní potřeba 3 osoby 16 dřez-denní potřeba 4 osoby 20 Průměrná spotřeba teplé vody v domácnosti činí 30 l/osobu x den (45 C) popř. 20 l/osobu x den (60 C). To odpovídá měrné potřebě tepla 1,2 kwh/osobu x den nebo 400 kwh/osobu x rok. Vysvětlivky ke vzorcům Q = množství tepla v Wh c = specifické teplo v kw rozdíl teplot v K m = množství vody v kg* kg K 1 teplota studené vody ve C P = příkon ve W voda 1,163 Wh 2 teplota teplé vody ve C W = spotřeba energie ve Wh kg K M teplota smíšené vody ve C t = doba ohřevu v h m 1 množství studené vody v kg = stupeň účinnosti ^= 4,1868 kj m kg K 2 množství teplé vody v kg * 1 kg ^= 1 litr mm množství smíšené vody v kg jištění (A) poznámka 12,0 17,3 3 x 20 A trojfázové připojení, průřez vodiče dle druhu uložení, min. 2,5 mm 2 13,3 19,3 3 x 20 A trojfázové připojení, průřez vodiče dle druhu uložení, min. 2,5 mm 2 18,0 26,0 3 x 32 A trojfázové připojení, průřez vodiče dle druhu uložení, min. 4 mm 2 (3x25A vhodné pro staré instalace s 25 A) 21,0 31,0 3 x 32 A trojfázové připojení, průřez vodiče dle druhu uložení, min. 4 mm 2 24,0 35,0 3 x 35 A trojfázové připojení, průřez vodiče dle druhu uložení, min. 4 mm 2 18,0/21,0/24,0 29,0/31,0/35,0 3 x 35 A trojfázové připojení, průřez vodiče dle druhu uložení, min. 4 mm 2 27,0 39,0 3 x 40 A trojfázové připojení, průřez vodiče dle druhu uložení, min. 6 mm 2 7

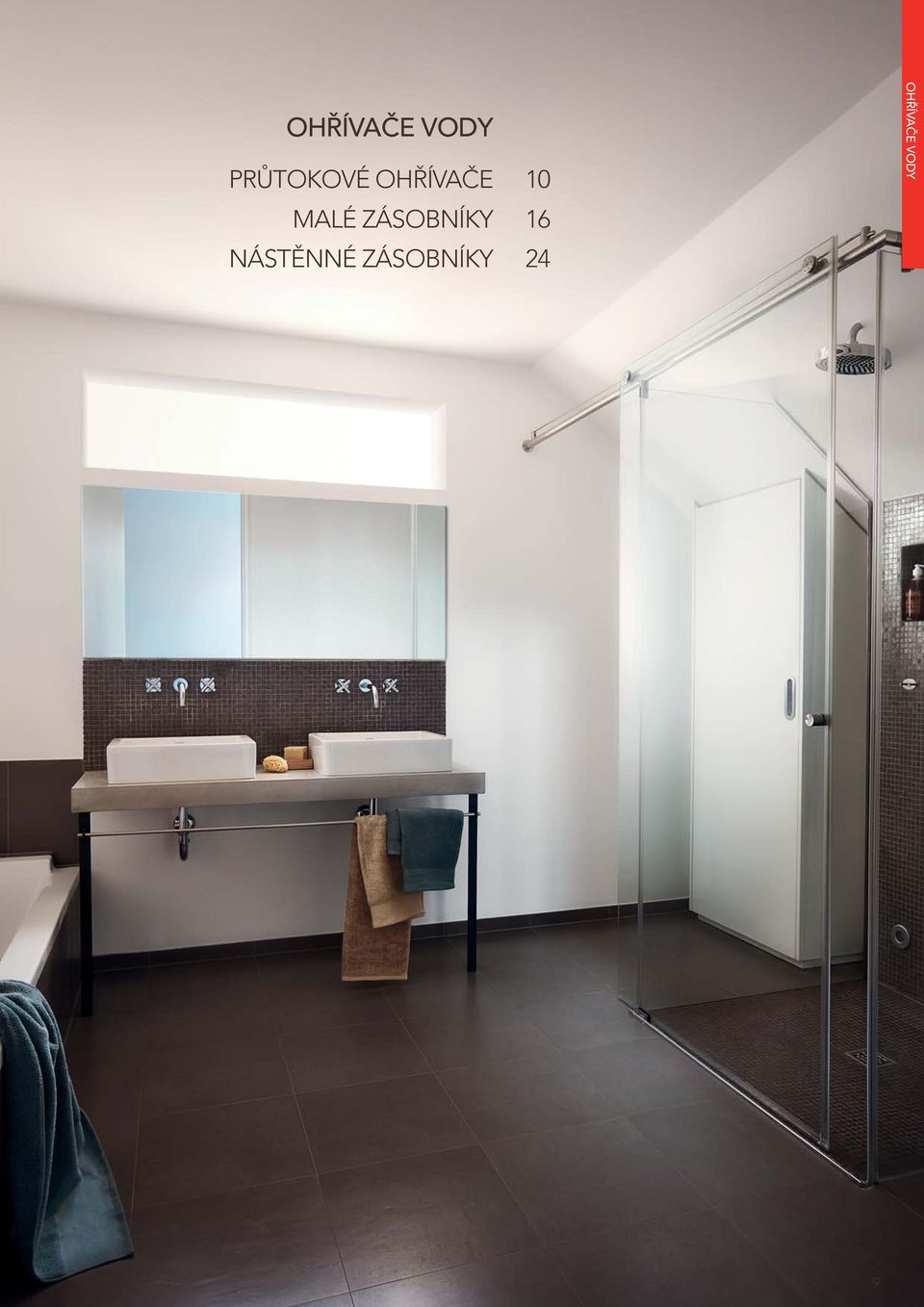

4 PRŮTOKOVÉ OHŘÍVAČE 10 MALÉ ZÁSOBNÍKY 16 NÁSTĚNNÉ ZÁSOBNÍKY 24 9

5 ELEKTRONICKY REGULOVANÉ PRŮTOKOVÉ PRŮTOKOVÉ OHŘÍVAČE DDLE Náklady na energii/rok hydraulický průtokový ohřívač úspora 30% elektronický ohřívač AEG Oblast použití pro jedno nebo více blízko sebe umístěných odběrných míst pro zásobování umyvadla/sprchy/ dřezu/vany (vany od příkonu 21 kw) použití pouze v nezámrzných prostorách Vybavení elegantní design s hloubkou přístroje pouhých 9 cm omezení tvorby vodního kamene použitím přímo ve vodě uložených neizolovaných spirál, umístěných v tlakuvzdorném plastovém bloku rozsáhlý bezpečnostní systém pro případ poruch el. napájení pevným připojením Montáž el. krytí IP 25 D umožňuje montáž do zóny 1 (ve sprše nebo nad vanou) pro montáž nad odběrné místo inteligentní montážní systém: - univerzální montážní deska s šroubovým uzávěrem, vhodná na otvory většiny cizích ohřívačů, připevnění jedním otočením šroubu - montáž čelního krytu zepředu bez šroubů - el. připojení seshora nebo zespoda - univerzální hydraulické připojení nad nebo pod omítkou vhodné pro připojení atestovaných plastových rozvodů na teplou vodu Výpočet pro tříčlennou domácnost s průměrnou spotřebou vody Připojení pod omítkou přípojka studené a teplé vody pod omítkou teplá voda nalevo, studená napravo, rozteč 100 mm, přípojka G 1/2" L1 L2 L3 N Připojení nad omítkou připojení speciální nástěnnou baterií paralelně k tomu je možné též připojen pod omítkou přípojka studené vody volitelně k přístrojí nebo k baterii Beztlakové ohřívače vody Tyto přístroje je možno využít pro zásobování jednoho odběrného místa v blízkosti ohřívače (např. umyvadlo, dřez). Zásobník není vystaven tlaku přípojky vody a může být proto zhotoven z plastu. Pomocí speciální beztlakové baterie je zásobník spojen s venkovním ovzduším. Při odběru teplé vody otevře ventil teplé vody přívod studené vody do ohřívače. Studená voda vtéká do spodní části ohřívače a vytlačuje lehčí teplou vodu horní částí ohřívače k odběrovému místu. Přístroj smí být použit vždy pouze pro jedno odběrné místo. Tlakové ohřívače vody Tyto přístroje je možno využít pro zásobování více odběrných míst (např. koupelna s umyvadlem, sprchou a vanou). Nádrže jsou vystaveny trvale tlaku vodovodního rozvodu a proto jsou zhotoveny z oceli. U ocelových nádrží je protikorozní ochrana zajištěna smaltovaným vnitřním povrchem a magnezitovou ochrannou anodou. Podle normy musí být tlakové zásobníky vybaveny na vstupu studené vody bezpečnostním ventilem, který odvede roztahující se vodu při ohřívání do samostatného odtoku a chrání tak zásobník před přetlakem. Odběrná místa je možno opatřit běžnými tlakovými odběrovými bateriemi. Přednostní spínání ve spojení s jinými spotřebiči přednost průtokového ohřívače před blokovanými spotřebiči (např. přímotopy) proudové relé u starých instalací přezkoušet a popř. dodatečně vybavit. Relé musí být zapojeno do prostřední fáze L2 10

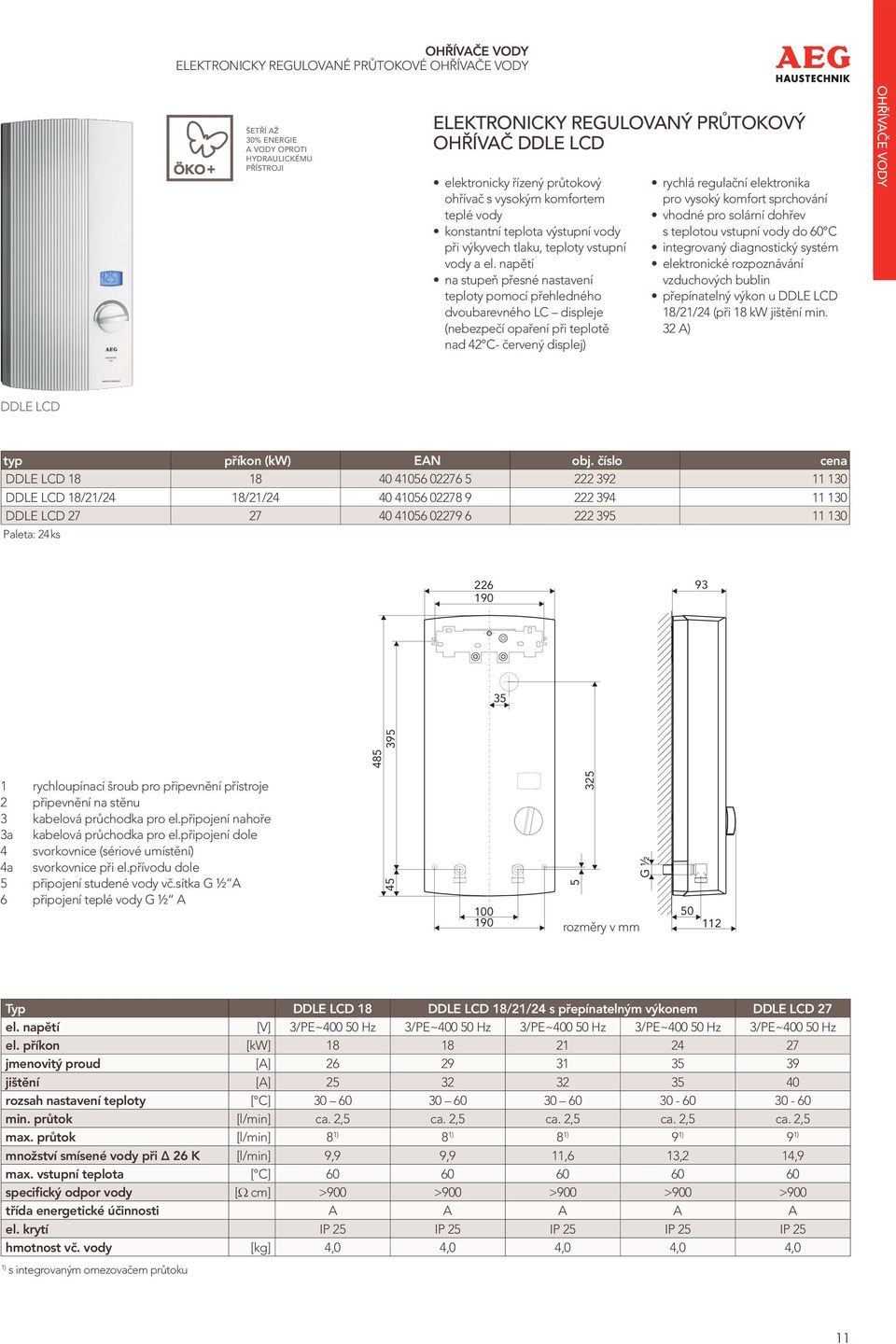

6 ELEKTRONICKY REGULOVANÉ PRŮTOKOVÉ ŠETŘÍ AŽ 30% ENERGIE A VODY OPROTI HYDRAULICKÉMU PŘÍSTROJI ELEKTRONICKY REGULOVANÝ PRŮTOKOVÝ OHŘÍVAČ DDLE LCD elektronicky řízený průtokový ohřívač s vysokým komfortem teplé vody konstantní teplota výstupní vody při výkyvech tlaku, teploty vstupní vody a el. napětí na stupeň přesné nastavení teploty pomocí přehledného dvoubarevného LC displeje (nebezpečí opaření při teplotě nad 42 C- červený displej) rychlá regulační elektronika pro vysoký komfort sprchování vhodné pro solární dohřev s teplotou vstupní vody do 60 C integrovaný diagnostický systém elektronické rozpoznávání vzduchových bublin přepínatelný výkon u DDLE LCD 18/21/24 (při 18 kw jištění min. 32 A) DDLE LCD typ příkon (kw) EAN obj. číslo cena DDLE LCD DDLE LCD 18/21/24 18/21/ DDLE LCD Paleta: 24 ks rychloupínací šroub pro připevnění přístroje 2 připevnění na stěnu 3 kabelová průchodka pro el.připojení nahoře 3a kabelová průchodka pro el.připojení dole 4 svorkovnice (sériové umístění) 4a svorkovnice při el.přívodu dole 5 připojení studené vody vč.sítka G ½ A 6 připojení teplé vody G ½ A G½ rozměry Maße in v mm Typ DDLE LCD 18 DDLE LCD 18/21/24 s přepínatelným výkonem DDLE LCD 27 el. napětí [V] 3/PE~ Hz 3/PE~ Hz 3/PE~ Hz 3/PE~ Hz 3/PE~ Hz el. příkon [kw] jmenovitý proud [A] jištění [A] rozsah nastavení teploty [ C] min. průtok [l/min] ca. 2,5 ca. 2,5 ca. 2,5 ca. 2,5 ca. 2,5 max. průtok [l/min] 8 1) 8 1) 8 1) 9 1) 9 1) množství smísené vody při Δ 26 K [l/min] 9,9 9,9 11,6 13,2 14,9 max. vstupní teplota [ C] specifický odpor vody [ cm] >900 >900 >900 >900 >900 třída energetické účinnosti A A A A A el. krytí IP 25 IP 25 IP 25 IP 25 IP 25 hmotnost vč. vody [kg] 4,0 4,0 4,0 4,0 4,0 1) s integrovaným omezovačem průtoku 11

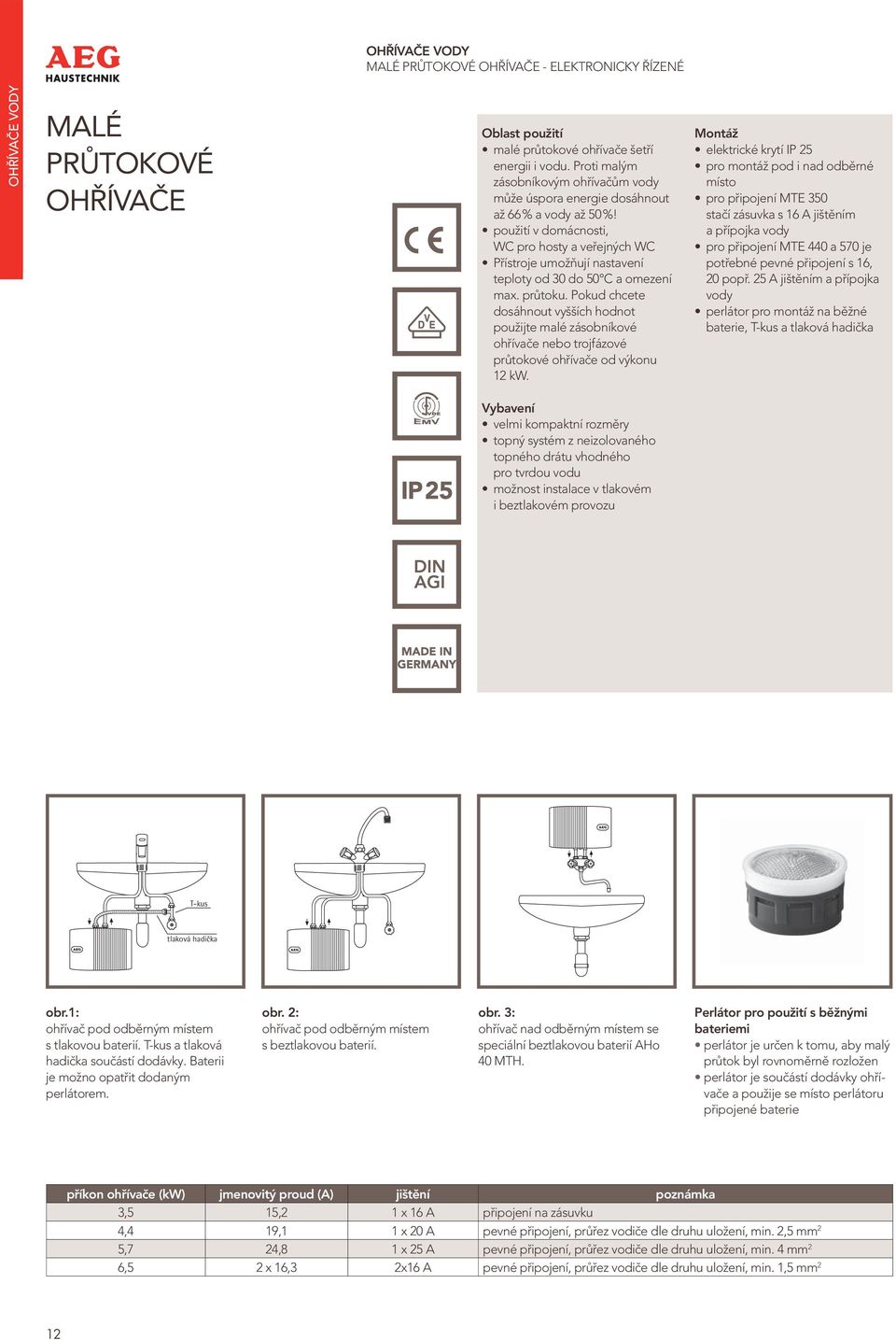

7 MALÉ PRŮTOKOVÉ OHŘÍVAČE - ELEKTRONICKY ŘÍZENÉ MALÉ PRŮTOKOVÉ OHŘÍVAČE Oblast použití malé průtokové ohřívače šetří energii i vodu. Proti malým zásobníkovým ohřívačům vody může úspora energie dosáhnout až 66 % a vody až 50 %! použití v domácnosti, WC pro hosty a veřejných WC Přístroje umožňují nastavení teploty od 30 do 50 C a omezení max. průtoku. Pokud chcete dosáhnout vyšších hodnot použijte malé zásobníkové ohřívače nebo trojfázové průtokové ohřívače od výkonu 12 kw. Montáž elektrické krytí IP 25 pro montáž pod i nad odběrné místo pro připojení MTE 350 stačí zásuvka s 16 A jištěním a přípojka vody pro připojení MTE 440 a 570 je potřebné pevné připojení s 16, 20 popř. 25 A jištěním a přípojka vody perlátor pro montáž na běžné baterie, T-kus a tlaková hadička Vybavení velmi kompaktní rozměry topný systém z neizolovaného topného drátu vhodného pro tvrdou vodu možnost instalace v tlakovém i beztlakovém provozu T-kus רררררררררררררררררררררררררררררררררררר tlaková hadička obr.1: ohřívač pod odběrným místem s tlakovou baterií. T-kus a tlaková hadička součástí dodávky. Baterii je možno opatřit dodaným perlátorem. obr. 2: ohřívač pod odběrným místem s beztlakovou baterií. obr. 3: ohřívač nad odběrným místem se speciální beztlakovou baterií AHo 40 MTH. Perlátor pro použití s běžnými bateriemi perlátor je určen k tomu, aby malý průtok byl rovnoměrně rozložen perlátor je součástí dodávky ohřívače a použije se místo perlátoru připojené baterie příkon ohřívače (kw) jmenovitý proud (A) jištění poznámka 3,5 15,2 1 x 16 A připojení na zásuvku 4,4 19,1 1 x 20 A pevné připojení, průřez vodiče dle druhu uložení, min. 2,5 mm 2 5,7 24,8 1 x 25 A pevné připojení, průřez vodiče dle druhu uložení, min. 4 mm 2 6,5 2 x 16,3 2x16 A pevné připojení, průřez vodiče dle druhu uložení, min. 1,5 mm 2 12

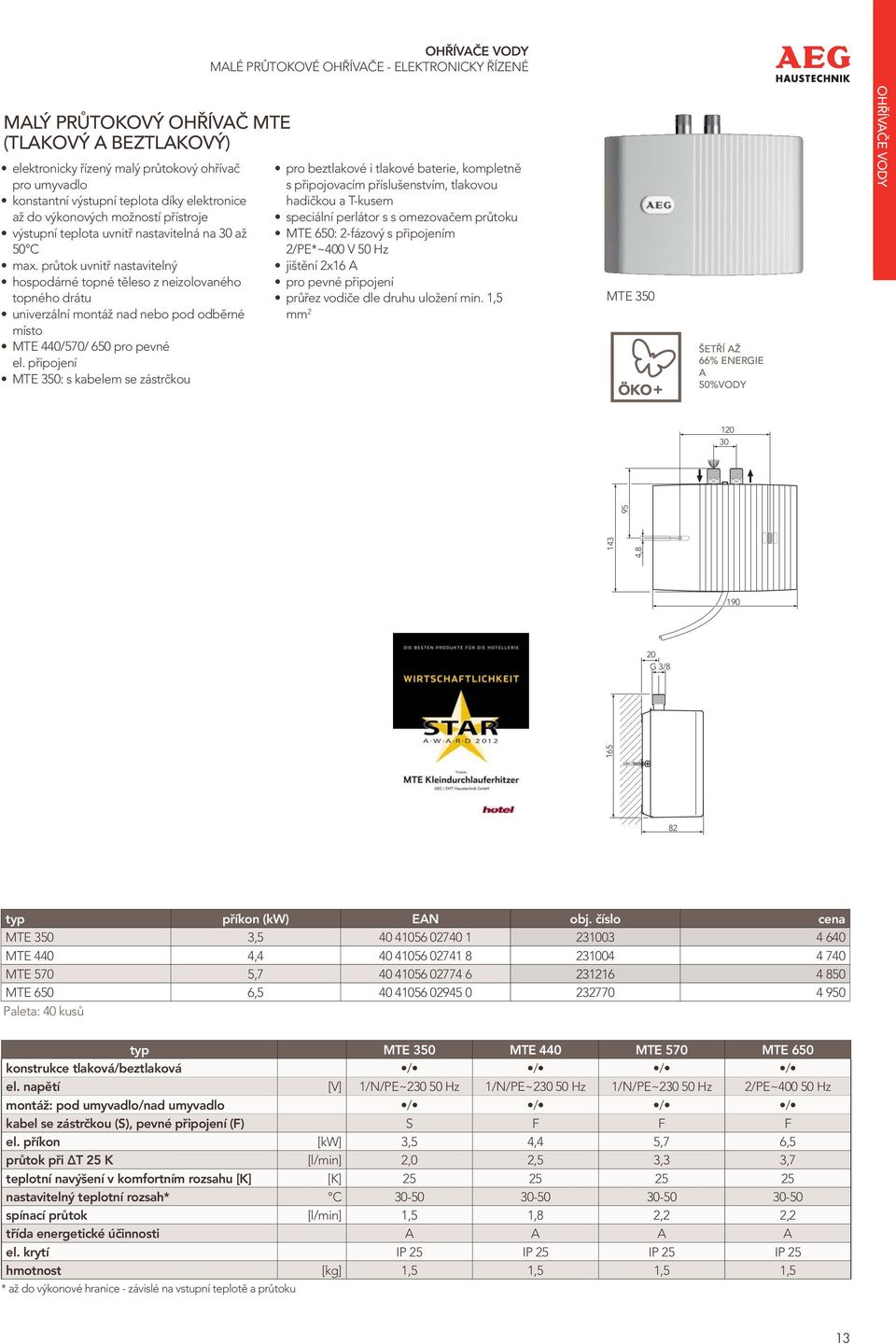

8 MALÉ PRŮTOKOVÉ OHŘÍVAČE - ELEKTRONICKY ŘÍZENÉ MALÝ PRŮTOKOVÝ OHŘÍVAČ MTE (TLAKOVÝ A BEZTLAKOVÝ) elektronicky řízený malý průtokový ohřívač pro umyvadlo konstantní výstupní teplota díky elektronice až do výkonových možností přístroje výstupní teplota uvnitř nastavitelná na 30 až 50 C max. průtok uvnitř nastavitelný hospodárné topné těleso z neizolovaného topného drátu univerzální montáž nad nebo pod odběrné místo MTE 440/570/ 650 pro pevné el. připojení MTE 350: s kabelem se zástrčkou pro beztlakové i tlakové baterie, kompletně s připojovacím příslušenstvím, tlakovou hadičkou a T-kusem speciální perlátor s s omezovačem průtoku MTE 650: 2-fázový s připojením 2/PE*~400 V 50 Hz jištění 2x16 A pro pevné připojení průřez vodiče dle druhu uložení min. 1,5 mm 2 MTE 350 ŠETŘÍ AŽ 66% ENERGIE A 50%VODY , G 3/ typ příkon (kw) EAN obj. číslo cena MTE 350 3, MTE 440 4, MTE 570 5, MTE 650 6, Paleta: 40 kusů typ MTE 350 MTE 440 MTE 570 MTE 650 konstrukce tlaková/beztlaková / / / / el. napětí [V] 1/N/PE~ Hz 1/N/PE~ Hz 1/N/PE~ Hz 2/PE~ Hz montáž: pod umyvadlo/nad umyvadlo / / / / kabel se zástrčkou (S), pevné připojení (F) S F F F el. příkon [kw] 3,5 4,4 5,7 6,5 průtok při ΔT 25 K [l/min] 2,0 2,5 3,3 3,7 teplotní navýšení v komfortním rozsahu [K] [K] nastavitelný teplotní rozsah* C spínací průtok [l/min] 1,5 1,8 2,2 2,2 třída energetické účinnosti A A A A el. krytí IP 25 IP 25 IP 25 IP 25 hmotnost [kg] 1,5 1,5 1,5 1,5 * až do výkonové hranice - závislé na vstupní teplotě a průtoku 13

9 BEZTLAKOVÉ BATERIE PRO MALÉ PRŮTOKOVÉ OHŘÍVAČE PÁKOVÁ BATERIE PRO MALÉ PRŮTOKOVÉ OHŘÍVAČE beztlaková umyvadlová páková baterie v atraktivním designu s ohebnými připojovacími hadičkami s ovládáním vypouštění umyvadla speciální perlátor SR3 AHEu 40 MTH typ popis EAN obj. číslo cena AHEu 40 MTH beztlaková páková baterie DVOUKOHOUTKOVÁ BATERIE PRO MALÉ PRŮTOKOVÉ OHŘÍVAČE beztlaková umyvadlová dvoukohoutková baterie pro jednoděrovou montáž beztlaková jednoděrová směšovací baterie s otočným výtokem a ohebnými připojovacími hadičkami. Levý kohoutek otvírá ventil teplé, pravý ventil studené vody speciální perlátor SR3 AHu 40 MTH typ popis EAN obj. číslo cena AHu 40 MTH jednoděrová směšovací baterie AHo 40 MTH BATERIE NAD ODBĚRNÉ MÍSTO PRO MALÉ PRŮTOKOVÉ OHŘÍVAČE beztlaková baterie nad odběrné místo pro jednoděrovou montáž s otočným výtokem. Levý kohoutek otvírá ventil teplé, pravý ventil studené vody přívod studené vody je ze zadní strany těla baterie speciální perlátor SR3 typ popis EAN obj. číslo cena AHo 40 MTH nástěnná baterie

10 BEZTLAKOVÉ MALÉ ZÁSOBNÍKY BEZTLAKOVÉ MALÉ ZÁSOBNÍKY Oblast použití cenově výhodná možnost přípravy teplé vody pro jedno odběrné místo použití v domácnosti i v podnikatelské činnosti: dřez, umyvadlo, pracovna, WC, dílna, gastronomie, kuchyňka, lékařská praxe aj. malé beztlakové zásobníky pro montáž pod odběrné místo (Huz) nebo nad odběrné místo (Hoz) Vybavení u ohřívačů Huz 5 je díky funkci ThermoStop omezena tepelná ztráta baterií v klidovém stavu Huz 5 ŐKO Drop Stop: první malý zásobník, který při ohřevu nekape vysoce kvalitní tepelná izolace s malou tepelnou ztrátou zřetelně nižší provozní náklady oproti levným výrobkům s nedostatečnou tepelnou izolací. Amortizace cenového rozdílu již během pár měsíců provozu! k odběru velkého množství teplé popř. smísené vody díky speciální geometrii topných těles plynulé nastavení teploty od 35 do 85 C korozivzdorná nádrž z polypropylenu a s měděným topným tělesem elektrické krytí IP 24 Montáž pro připojení je nutná zásuvka s 10 A jištěním a přípojka vody jednoduchá montáž na stěnu pomocí samostatné konzole Čas (min.) Množství smísené vody (l) Hoz Hoz Huz 5 15 Huz ( C) Teplota ( C) Teplota Doba ohřevu v závislosti na nastavené teplotě doba ohřevu po odběru celého objemu nádrže, teplota vstupní vody 15 C příklad: nastavení teploty na 65 C, přístroj: Huz 5 doba ohřevu cca. 9 min Množství smísené vody v závislosti na nastavené teplotě množství smísené vody je množství vody, které je možno maximálně získat smícháním ohřáté vody se studenou vodou Příklad: v nádrži je voda ohřátá na 65 C, teplota vstupní studené vody je 15 C, požadovaná teplota smísené vody je 40 C. Z ohřívače Hoz 10 je možno získat 20 l smísené vody o teplotě 40 C. 16

11 BEZTLAKOVÉ MALÉ ZÁSOBNÍKY TECHNICKÉ ÚDAJE typ Huz 5 ÖKO DropStop Huz 5 Basis Hoz 5 Comfort Huz 10 ÖKO Hoz 10 pro jedno odběrné místo (beztlakový přístroj) objem [l] montáž nad odběrné místo montáž pod odběrné místo - - s funkcí Thermostop el. napětí [V] 1/N/PE~ Hz 1/N/PE~ Hz 1/N/PE~ Hz 1/N/PE~ Hz 1/N/PE~ Hz el. příkon [kw] tepelná ztráta1) [kwh/24 h] 0,2 0,27 0,23 0,32 0,31 pro pevné připojení (F), pro připojení zástrčkou (S) S S S S S rozsah nastavení teploty [ca. C] možnost aretace nastavení teploty [ C] 45/55/65 45/55/65 45/55/65 38/45/55/65 38/45/55/65 tepelná pojistka / tepelná pojistka s funkcí reset / / / / / třída energetické účinnosti A A A A A el. krytí IP 24 D IP 24 D IP 24 D IP 24 D IP 24 D hmotnost vč. vody [kg] 8,3 8,2 8, ) tepelná ztráta je množství energie za 24 hodin, které je nutné pro udržení teploty na 65 C (bez odběru teplé vody). Tepelná ztráta je ukazatelem kvality tepelné izolace nádrže. 17

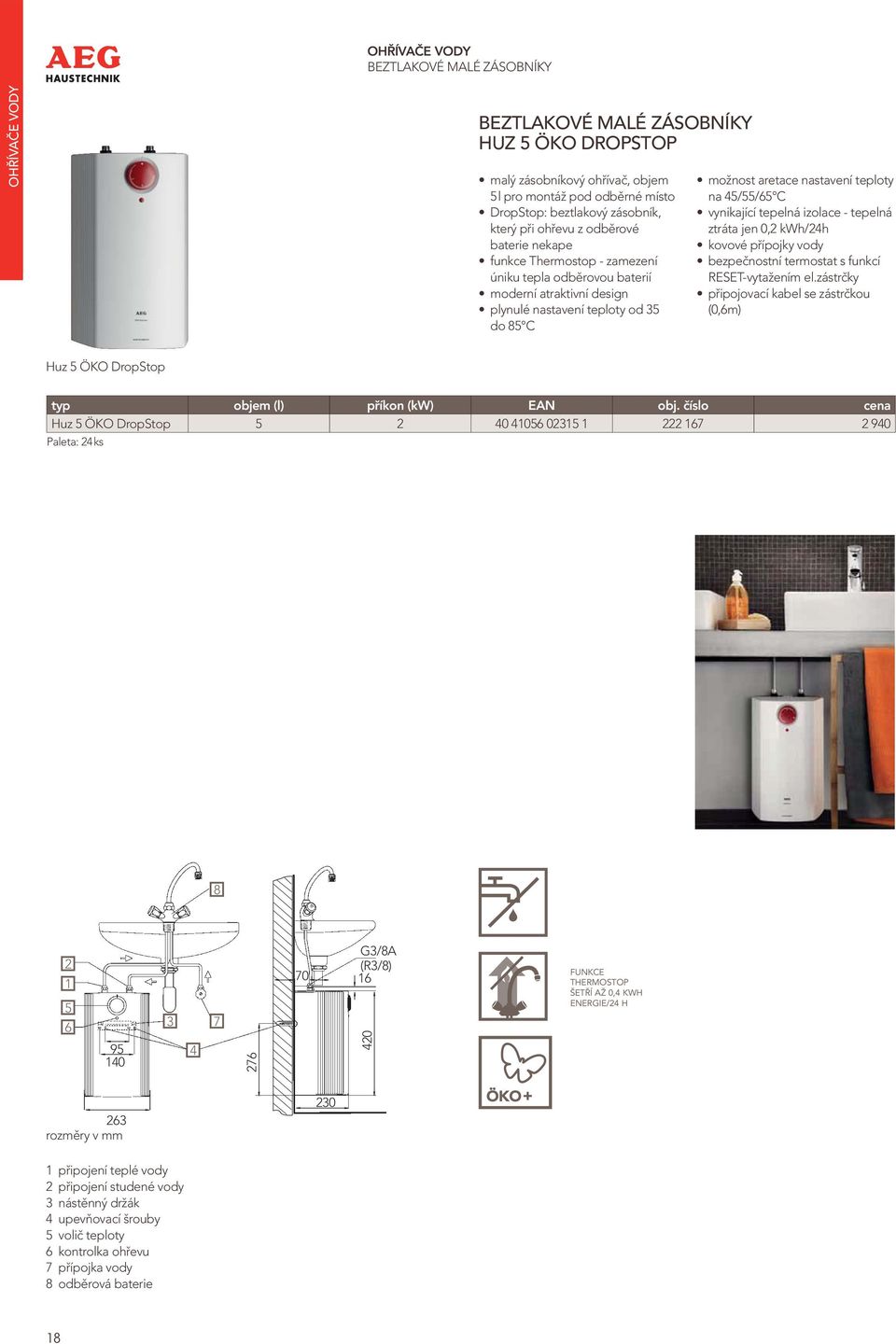

12 BEZTLAKOVÉ MALÉ ZÁSOBNÍKY BEZTLAKOVÉ MALÉ ZÁSOBNÍKY HUZ 5 ÖKO DROPSTOP malý zásobníkový ohřívač, objem 5 l pro montáž pod odběrné místo DropStop: beztlakový zásobník, který při ohřevu z odběrové baterie nekape funkce Thermostop - zamezení úniku tepla odběrovou baterií moderní atraktivní design plynulé nastavení teploty od 35 do 85 C možnost aretace nastavení teploty na 45/55/65 C vynikající tepelná izolace - tepelná ztráta jen 0,2 kwh/24h kovové přípojky vody bezpečnostní termostat s funkcí RESET-vytažením el.zástrčky připojovací kabel se zástrčkou (0,6m) Huz 5 ÖKO DropStop typ objem (l) příkon (kw) EAN obj. číslo cena Huz 5 ÖKO DropStop Paleta: 24 ks G3/8A (R3/8) FUNKCE THERMOSTOP ŠETŘÍ AŽ 0,4 KWH ENERGIE/24 H 263 rozměry v mm připojení teplé vody 2 připojení studené vody 3 nástěnný držák 4 upevňovací šrouby 5 volič teploty 6 kontrolka ohřevu 7 přípojka vody 8 odběrová baterie 18

13 Hoz 5 Comfort BEZTLAKOVÉ MALÉ ZÁSOBNÍKY BEZTLAKOVÉ MALÉ ZÁSOBNÍKY HOZ 5 COMFORT malý zásobníkový ohřívač, objem 5 l pro montáž nad odběrné místo (Hoz) moderní atraktivní design plynulé nastavení teploty od 35 do 85 C, s úspornými polohami "E" 40 C a "e" 60 C možnost aretace nastavení teploty na 45/55/65 C vysoce kvalitní tepelná izolace, pohotovostní spotřeba proudu jen 0,23 kwh/24 h tepelná pojistka s možnosti resetu vytažením připojovacího kabelu ze zásuvky kovové přípojky vody připojovací kabel se zástrčkou (0,6 m) průtok cca. 5 l/min Hoz 5 ŐKO comfort G1/2A (R1/2) rozměry v mm 7 G1/2A (R1/2) 1 připojení teplé vody 2 připojení studené vody 3 nástěnný držák 4 upevňovací šrouby 5 volič teploty 6 kontrolka ohřevu 7 přípojka vody 8 odběrová baterie typ objem (l) příkon (kw) EAN obj. číslo cena Hoz 5 Comfort Paleta: 24 ks 19

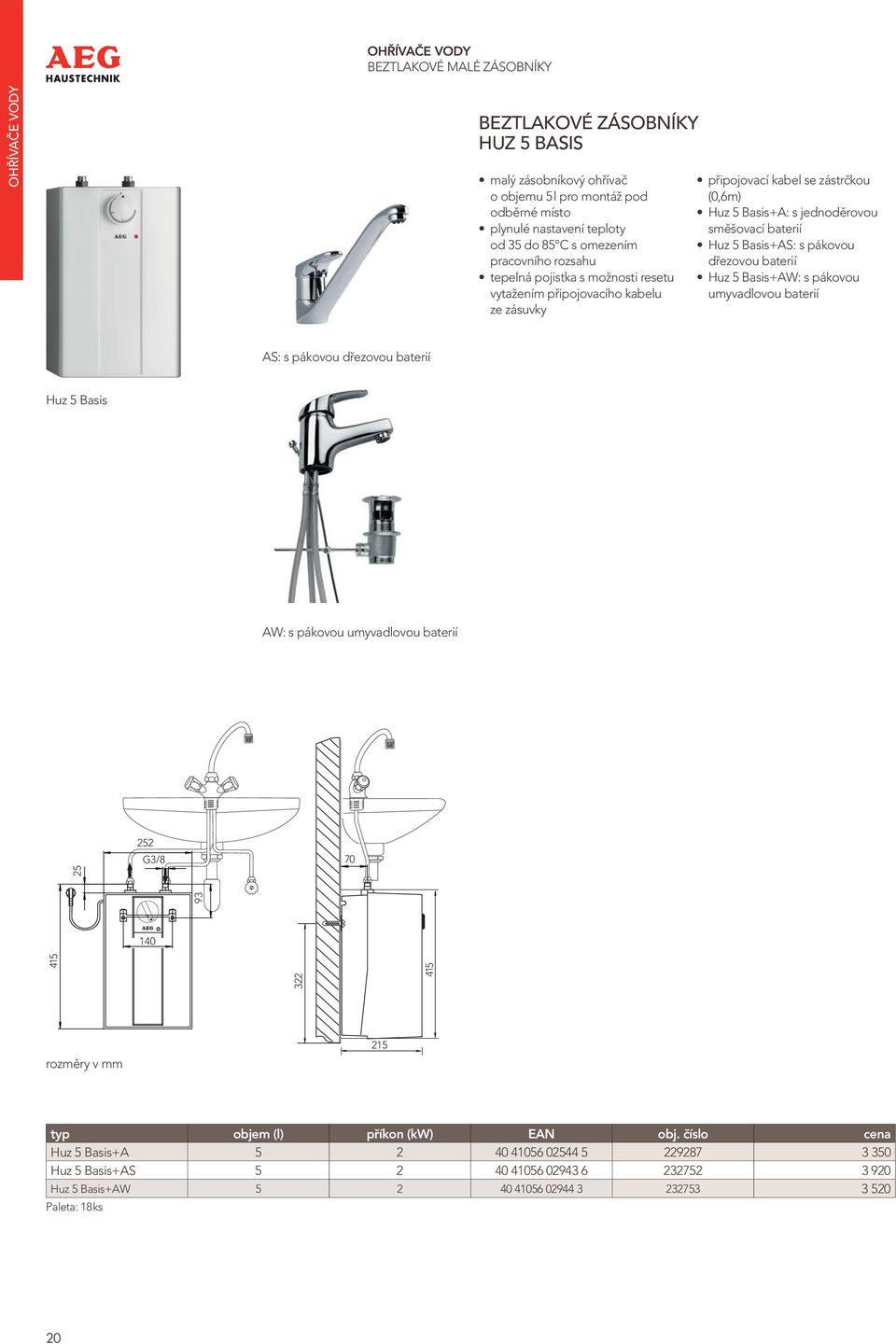

14 BEZTLAKOVÉ MALÉ ZÁSOBNÍKY BEZTLAKOVÉ ZÁSOBNÍKY HUZ 5 BASIS malý zásobníkový ohřívač o objemu 5 l pro montáž pod odběrné místo plynulé nastavení teploty od 35 do 85 C s omezením pracovního rozsahu tepelná pojistka s možnosti resetu vytažením připojovacího kabelu ze zásuvky připojovací kabel se zástrčkou (0,6m) Huz 5 Basis+A: s jednoděrovou směšovací baterií Huz 5 Basis+AS: s pákovou dřezovou baterií Huz 5 Basis+AW: s pákovou umyvadlovou baterií AS: s pákovou dřezovou baterií Huz 5 Basis AW: s pákovou umyvadlovou baterií G3/ rozměry v mm 215 typ objem (l) příkon (kw) EAN obj. číslo cena Huz 5 Basis+A Huz 5 Basis+AS Huz 5 Basis+AW Paleta: 18 ks 20

15 BEZTLAKOVÉ ZÁSOBNÍKY HUZ 10 ÖKO, HOZ 10 pro přípravu teplé vody pro odběrné místo s větší spotřebou, např. kuchyň pro montáž pod (Huz 10) nebo nad odběrné místo (Hoz 10) HUZ 10 ŐKO s funkcí Thermostop vysoce kvalitní tepelná izolace s malými rozměry BEZTLAKOVÉ MALÉ ZÁSOBNÍKY plynulé nastavení teploty od 35 do 85 C s omezením pracovního rozsahu tepelná pojistka s možnosti resetu vytažením připojovacího kabelu ze zásuvky připojovací kabel se zástrčkou (0,6m) Huz 10 ÖKO R3/ Huz 10 ÖKO Hoz 10 rozměry v mm FUNKCE THERMOSTOP ŠETŘÍ AŽ 0,4 KWH ENERGIE/24 H typ objem (l) příkon (kw) EAN obj. číslo cena Huz 10 ÖKO Hoz Paleta: 15 ks 21

16 BATERIE PRO BEZTLAKOVÉ BATERIE PRO BEZTLAKOVÉ BEZTLAKOVÁ PÁKOVÁ BATERIE AHEu 50 WT AHEu 50 S typ popis EAN obj.číslo cena AHEu 50 WT beztlaková páková umyvadlová bateries ovládáním vypouštění umyvadla AHEu 50 S beztlaková páková dřezová baterie BEZTLAKOVÁ TEMPERAČNÍ BATERIE beztlaková temperační baterie pro jednoděrovou montáž s otočným výtokem. Levý kohoutek slouží pro nastavení teploty vody, pravý pro nastavení průtoku. pro umyvadlo i dřez měděné připojovací trubičky 8 mm flexibilní připojovací hadičky AHu 50 typ popis EAN obj.číslo cena AHu 50 temperační baterie s otočným výtokem BEZTLAKOVÁ NÁSTĚNNÁ BATERIE s připojovacími trubičkami Ø 16 mm, délka 300 mm montáž přímo pod ohřívač, přívod studené vody je ze zadní strany těla baterie beztlaková dvoukohoutková směšovací nástěnná baterie pro zásobníky nad odběrné místo (umyvadlo, dřez) kompletní s otočným výtokem AHo 50 typ popis EAN obj.číslo cena AHo 50 beztlaková dvoukohoutková směšovací baterie nad odběrné místo

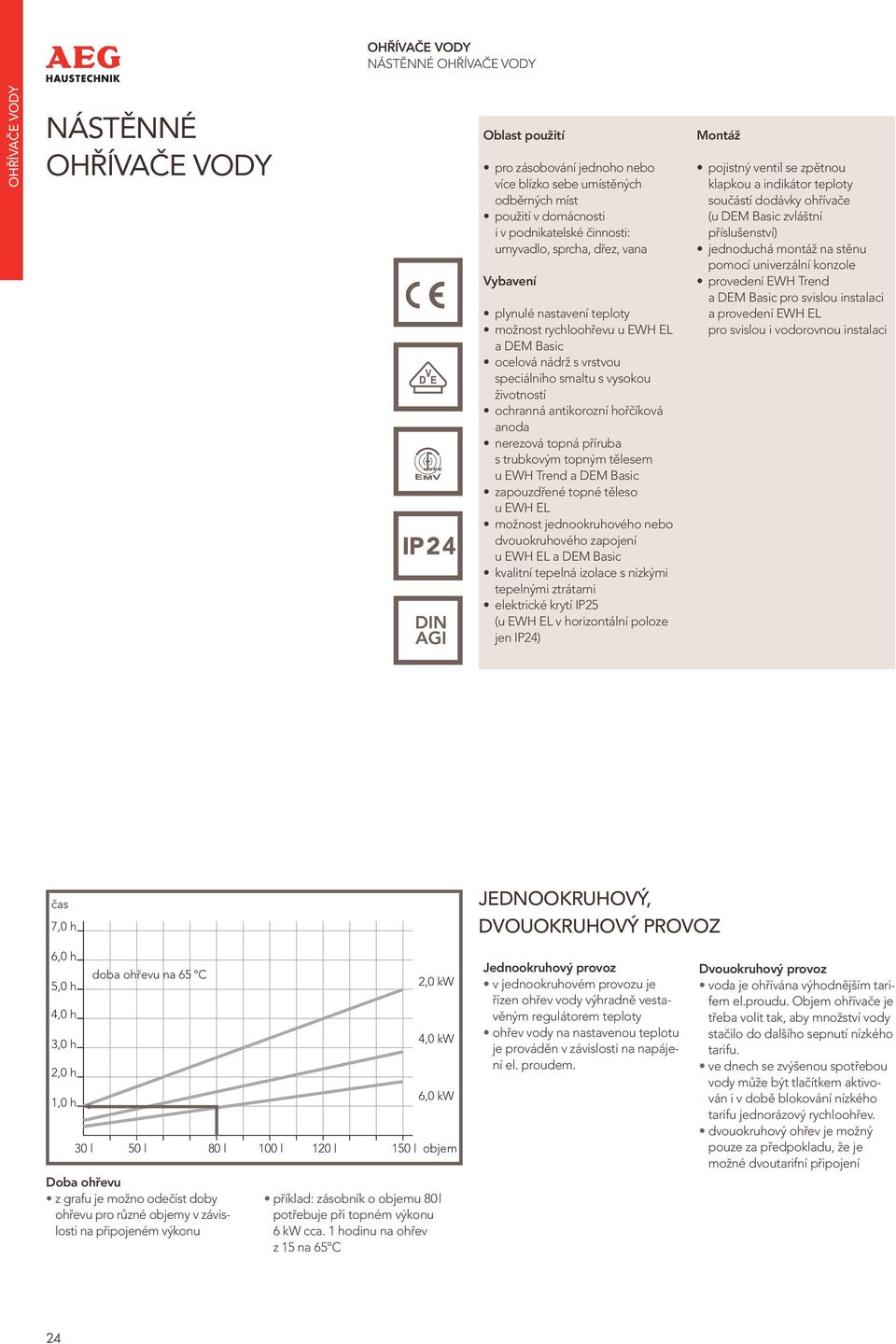

17 NÁSTĚNNÉ NÁSTĚNNÉ Oblast použití pro zásobování jednoho nebo více blízko sebe umístěných odběrných míst použití v domácnosti i v podnikatelské činnosti: umyvadlo, sprcha, dřez, vana Vybavení plynulé nastavení teploty možnost rychloohřevu u EWH EL a DEM Basic ocelová nádrž s vrstvou speciálního smaltu s vysokou životností ochranná antikorozní hořčíková anoda nerezová topná příruba s trubkovým topným tělesem u EWH Trend a DEM Basic zapouzdřené topné těleso u EWH EL možnost jednookruhového nebo dvouokruhového zapojení u EWH EL a DEM Basic kvalitní tepelná izolace s nízkými tepelnými ztrátami elektrické krytí IP25 (u EWH EL v horizontální poloze jen IP24) Montáž pojistný ventil se zpětnou klapkou a indikátor teploty součástí dodávky ohřívače (u DEM Basic zvláštní příslušenství) jednoduchá montáž na stěnu pomocí univerzální konzole provedení EWH Trend a DEM Basic pro svislou instalaci a provedení EWH EL pro svislou i vodorovnou instalaci čas 7,0 h JEDNOOKRUHOVÝ, DVOUOKRUHOVÝ PROVOZ 6,0 h 5,0 h 4,0 h 3,0 h 2,0 h 1,0 h doba ohřevu na 65 C 2,0 kw 4,0 kw 6,0 kw 30 l 50 l 80 l 100 l 120 l 150 l objem Doba ohřevu z grafu je možno odečíst doby ohřevu pro různé objemy v závislosti na připojeném výkonu příklad: zásobník o objemu 80 l potřebuje při topném výkonu 6 kw cca. 1 hodinu na ohřev z 15 na 65 C Jednookruhový provoz v jednookruhovém provozu je řízen ohřev vody výhradně vestavěným regulátorem teploty ohřev vody na nastavenou teplotu je prováděn v závislosti na napájení el. proudem. Dvouokruhový provoz voda je ohřívána výhodnějším tarifem el.proudu. Objem ohřívače je třeba volit tak, aby množství vody stačilo do dalšího sepnutí nízkého tarifu. ve dnech se zvýšenou spotřebou vody může být tlačítkem aktivován i v době blokování nízkého tarifu jednorázový rychloohřev. dvouokruhový ohřev je možný pouze za předpokladu, že je možné dvoutarifní připojení 24

18 NÁSTĚNNÉ TECHNICKÉ ÚDAJE typ EWH 30 Trend EWH 50 Trend EWH 80 Trend EWH 100 Trend EWH 120 Trend EWH 150 Trend EWH 200 Trend objem [l] el. napětí [V] 1/N/PE~ Hz el. příkon [kw] nastavení teploty [ca. C] 7-75 doba ohřevu z 15 na 60 C [h] 0,80 1,33 2,13 2,66 3,20 4,00 3,55 tepelná ztráta [kwh/24 h] 0,53 0,72 0,79 0,98 1,14 1,33 1,61 třída energetické účinnosti C C C C C C D el. krytí IP 25 hmotnost (bez vody) [kg] 16,4 21,4 28,2 33,6 39,1 46,2 56,3 1) množství energie za 24 hodin, které je nutné pro udržení teploty na 65 C (bez odběru teplé vody). typ EWH 30 Universal EL EWH 50 Universal EL EWH 80 Universal EL EWH 100 Universal EL EWH 120 Universal EL EWH 150 Universal EL objem [l] el. napětí [V] 1/N/PE~ Hz el. příkon [kw] 1,6/2,6 2/3 2/3 2/3 2/3 2/3 nastavení teploty [ca. C] 7-85 doba ohřevu na 65 C [h] - max. výkonem (Δ 50 C) 0,61 0,88 1,42 1,77 2,13 2,66 tepelná ztráta vertik./hor. instalace [kwh/24 h] 0,57/0,83 0,78/0,94 0,88/1 1,05/1,26 1,19/1,43 1,29/1,57 třída energetické účinnosti B B B C C C el. krytí IP 25 svisle / IP 24 vodorovně hmotnost (bez vody) [kg] ) množství energie za 24 hodin, které je nutné pro udržení teploty na 65 C (bez odběru teplé vody). typ DEM 30 Basis DEM 50 Basis DEM 80 Basis DEM 100 Basis DEM 120 Basis DEM 150 Basis objem [l] el. napětí [V] 3/N/PE~ 400 V 50 Hz popř. 1/N/PE~ 230 V 50 Hz el. příkon 2/N/PE~400 V 50 Hz [kw] 2/4 2/4 2/4 2/4 2/4 2/4 el. přikon 3/N/PE~400 V 50 Hz [kw] 2/6 2/6 2/6 2/6 2/6 2/6 nastavení teploty (± 5 K) [ca. C] doba ohřevu na 65 C [h] max.výkonem (Δ 50 C) 0,265 0,44 0,71 0,89 1,065 1,33 tepelná ztráta 1) [kwh/24 h] 0,51 0,67 0,73 0,83 0,92 1,1 třída energetické účinnosti C C C C C C el. krytí IP 25 hmotnost (bez vody) [kg] ) množství energie za 24 hodin, které je nutné pro udržení teploty na 65 C (bez odběru teplé vody). 25

19 NÁSTĚNNÉ NÁSTĚNNÉ TLAKOVÉ ZÁSOBNÍKY EWH TREND LITRŮ tlakový zásobníkový ohřívač pro zásobování více odběrných míst ocelová nádrž s vrstvou speciálního smaltu s vysokou životností nerezová topná příruba s trubkovým topným tělesem ochranná antikorozní hořčíková anoda kvalitní tepelná izolace s nízkými tepelnými ztrátami válcový vzhled ohřívače možnost nastavení teploty od 7 do 75 C ovládací prvek termostatu zepředu umožňuje připojení i na plastové rozvody zásobník je určen pro svislou montáž univerzální montážní rám pro záměnnou montáž pojistný ventil se zpětnou klapkou a indikátor teploty je součástí dodávky EWH 80 Trend l l vstup studené vody 2 výstup teplé vody 2 Rozměry v mm 1 Zavěšení na zeď typ objem [l] příkon [kw] EAN obj. číslo cena EWH 30 Trend EWH 50 Trend EWH 80 Trend EWH 100 Trend EWH 120 Trend EWH 150 Trend EWH 200 Trend typ A [mm] B [coul] C [mm] D [mm] P [mm] R [mm] T [mm] I [mm] EWH 30 Trend 627 1/ , EWH 50 Trend 882 1/ , EWH 80 Trend 853 1/ EWH 100 Trend / EWH 120 Trend / EWH 150 Trend / EWH 200 Trend /

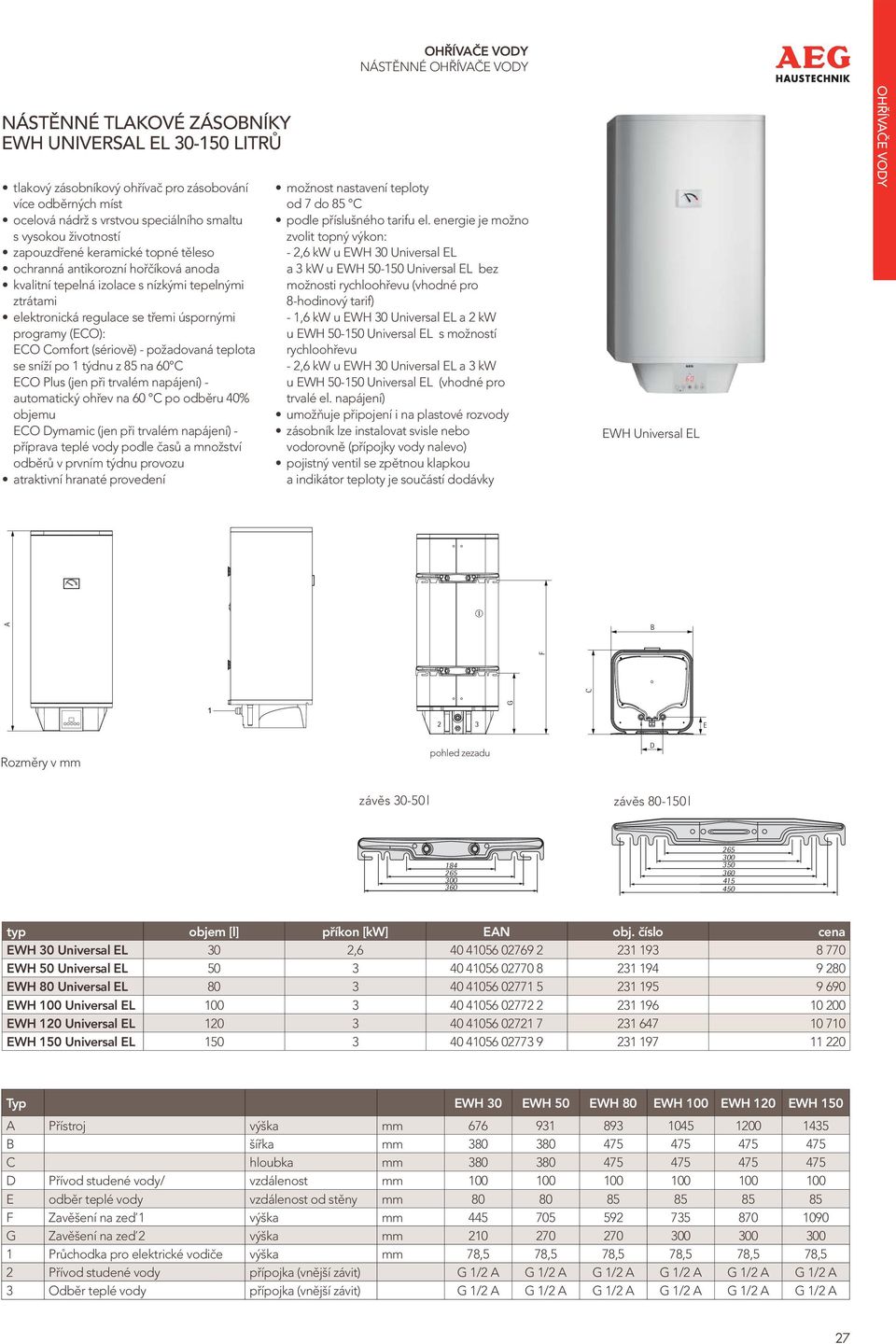

20 NÁSTĚNNÉ TLAKOVÉ ZÁSOBNÍKY EWH UNIVERSAL EL LITRŮ tlakový zásobníkový ohřívač pro zásobování více odběrných míst ocelová nádrž s vrstvou speciálního smaltu s vysokou životností zapouzdřené keramické topné těleso ochranná antikorozní hořčíková anoda kvalitní tepelná izolace s nízkými tepelnými ztrátami elektronická regulace se třemi úspornými programy (ECO): ECO Comfort (sériově) - požadovaná teplota se sníží po 1 týdnu z 85 na 60 C ECO Plus (jen při trvalém napájení) - automatický ohřev na 60 C po odběru 40% objemu ECO Dymamic (jen při trvalém napájení) - příprava teplé vody podle časů a množství odběrů v prvním týdnu provozu atraktivní hranaté provedení NÁSTĚNNÉ možnost nastavení teploty od 7 do 85 C podle příslušného tarifu el. energie je možno zvolit topný výkon: - 2,6 kw u EWH 30 Universal EL a 3 kw u EWH Universal EL bez možnosti rychloohřevu (vhodné pro 8-hodinový tarif) - 1,6 kw u EWH 30 Universal EL a 2 kw u EWH Universal EL s možností rychloohřevu - 2,6 kw u EWH 30 Universal EL a 3 kw u EWH Universal EL (vhodné pro trvalé el. napájení) umožňuje připojení i na plastové rozvody zásobník lze instalovat svisle nebo vodorovně (přípojky vody nalevo) pojistný ventil se zpětnou klapkou a indikátor teploty je součástí dodávky EWH Universal EL A B G C F 2 3 E Rozměry v mm pohled zezadu D závěs l závěs l typ objem [l] příkon [kw] EAN obj. číslo cena EWH 30 Universal EL 30 2, EWH 50 Universal EL EWH 80 Universal EL EWH 100 Universal EL EWH 120 Universal EL EWH 150 Universal EL Typ EWH 30 EWH 50 EWH 80 EWH 100 EWH 120 EWH 150 A Přístroj výška mm B šířka mm C hloubka mm D Přívod studené vody/ vzdálenost mm E odběr teplé vody vzdálenost od stěny mm F Zavěšení na zeď 1 výška mm G Zavěšení na zeď 2 výška mm Průchodka pro elektrické vodiče výška mm 78,5 78,5 78,5 78,5 78,5 78,5 2 Přívod studené vody přípojka (vnější závit) G 1/2 A G 1/2 A G 1/2 A G 1/2 A G 1/2 A G 1/2 A 3 Odběr teplé vody přípojka (vnější závit) G 1/2 A G 1/2 A G 1/2 A G 1/2 A G 1/2 A G 1/2 A 27

21 NÁSTĚNNÉ NÁSTĚNNÉ TLAKOVÉ ZÁSOBNÍKY DEM BASIS LITRŮ tlakový zásobníkový ohřívač pro zásobováni více odběrných míst ocelová nadrž s vrstvou speciálního smaltu s vysokou životností topné těleso je možno zapojit na: - 2 kw/230 V bez možnosti rychloohřevu - 2 kw základní ohřev nebo 6 kw jednorázový rychloohřev/400 V ochranná antikorozní hořčíková anoda kvalitní tepelná izolace s nízkými tepelnými ztrátami atraktivní hranaté provedení možnost nastavení teploty od 30 do 85 C umožňuje připojení i na plastové rozvody pojistný ventil se zpětnou klapkou a indikátor teploty nejsou součástí dodávky B DEM 80 Basis A D C R T P DEM 30/50 Basis DEM 80/100/120/150 Basis rozměry v mm typ objem [l] příkon [kw] EAN obj. číslo cena DEM 30 Basis 30 2/ DEM 50 Basis 50 2/ DEM 80 Basis 80 2/ DEM 100 Basis 100 2/ DEM 120 Basis 120 2/ DEM 150 Basis 150 2/ Typ DEM 30 Basis DEM 50 Basis DEM 80 Basis DEM 100 Basis DEM 120 Basis DEM 150 Basis A mm B mm C mm D mm P mm * R mm T mm 98,5 98,5 78,5 78,5 78,5 78,5 * samostatně objednatelná konzola = 920 mm POJISTNÝ VENTIL PRO ZÁSOBNÍKOVÉ OHŘÍVAČE DEM BASIS membránový pojistný ventil se zpětnou klapkou spouštěcí přetlak 6,7 bar připojení vody G ½ otočné hrdlo pro napojení na odpad typ popis EAN obj.číslo cena pojistný ventil ½"

22 Jsme tady pro Vás Obchodní oddělení Pro Vaše objednávky a vyřízení zakázek Tel.: , info@aeg-hc.cz Technické oddělení Pro Vaše dotazy na použití a montáž přístrojů Tel.: info@aeg-hc.cz Servis a prodej náhradních dílů Záruční a pozáruční servis a prodej náhradních dílů STE TECHNIC spol. s r.o. Nuselská Praha Tel.: info@stetechnic.cz Právní ustanovení Správnost informací obsažených v tomto ceníku nemůže být i přes svědomité sestavování zaručena. Informace o zařízeních a jejich vlastnostech jsou nezávazné. V tomto ceníku popsané vlastnosti zařízení neplatí jako smluvní vlastnosti našich výrobků. Jednotlivé vlastnosti se můžou vzhledem k neustálému vývoji našich výrobků průběžně měnit. O aktuálně platných vlastnostech zařízení se informujte prosím u našich odborných poradců. Obrázky zobrazují jen příklady použití. Obrázky použité v ceníku obsahují také instalační prvky, příslušenství a doplňkové příslušenství, které nepatří k sériovému rozsahu dodávky. Omyl a technické změny vyhrazeny. Váš prodejce STIEBEL ELTRON spol. s r. o. K Hájům 946, Praha 5 Tel.: , , Fax: info@aeg-hc.cz
