NÁŘADÍ A PŘÍPRAVKY PRO TRUHLÁŘE

Transkript

1 NÁŘADÍ A PŘÍPRAVKY PRO TRUHLÁŘE TOOL COMPANY

2 NÁŘADÍ A PŘÍPRAVKY PRO TRUHLÁŘE Ruční elektronářadí Horní frézky 135 Ořezávací a lamelovací frézky 136 Nástroje pro lamelovací frézky 136 Frézovací stolky Profesionální frézovací stolek FRT2 IGM 137 Profesionální frézovací stolek INDUSTRIO CMT 138 Frézovací stolek STARTER TREND 139 Profesionální frézovací stolek PRO TREND 140 Příslušenství pro frézovací stolky 141 Kopírovací kroužky Zařízení a přípravky Diamantové brousky Šablona pro spoj kuchyňských desek 142 Frézovací pravítka 143 Universální spojovací systém pro cinkové a čepové spoje 146 Cinkovací přípravek VARIABILNÍ DC Frézování ornamentů CARVER 150 Frézovací sada Routasketch 152 Spojovací přípravek POCKET 153 Přípravek na čepové spoje 154 Čepový spojovací systém BEADLOCK 155 Schodišťové šablony 156 Rohové dláto 156 Upevňovací vakuová deska MINIMACH 157 Kopírovací kroužky přesně vedou horní frézku při použití šablony. Montovatelné na všechny typy horních frézek přímo ( viz seznam) nebo pomocí S-BASE nebo UNIBASE. Použítí pro cinkovací přípravky FD300 / FD600, šablonu pro spoj kuchyňských desek FK650 a pro klasické kopírovací práce podle Vámi zhotovené šablony. vnější Ø x hloubka kroužku ( mm) Ø 7,8 x 4 Ø 10 x 6 Ø 11,1 x 4 Ø 12 x 6 Ø 14 x 6 Ø 15,8 x 4 Ø 16 x 6 Ø 18 x 6 Ø 20 x 6 Ø 22 x 4 obj.kod FGB07802 R/GB10 FGB11103 R/GB12 R/GB14 FGB15804 R/GB16 R/GB18 R/GB20 FGB22000 Redukční desky Do některých typů horních frézek není možné přímo upnout kopírovací kroužek. Pokud je S-BASE nebo UNIBASE připevněna k základně frézky, umožňuje upnutí našich kopírovacích kroužků pro všechny typy frézek. Kroužky využijete pro cinkovací přípravky FD300 &FD600, šablonu pro spoje kuchyňských desek FK650 nebo pro kopírování dle vašich šablon. S-BASE se středící stopkou S=8 & 12mm obj.kod FRB170 S-BASE je vyrobena z průhledného PETG plastu. Otvory pro upnutí lze jednoduše a rychle provrtat a desku připevnit k základně frézky. Je určena pro jakýkoliv typ frézky. Ø 24 x 6 R/GB24 Ø 26 x 6 Ø 28 x 6 Ø 30 x 6 Ø 32 x 6 Ø 40 x 6 R/GB26 R/GB28 FGB30001 R/GB32 FGB40001 UNIBASE se středící stopkou S=8 & 12mm obj.kod R/UNIBASE UNIBASE je vyrobena z černého plastu. Otvory pro upnutí jsou předvrtány pro vybrané typy frézek. Informujte se zda lze použít na Vaši frézku. 134

3 HORNÍ FRÉZKY Lehká horní frézka pro universální použití s plynulou změnou otáček. Elektronická změna otáček. Odnímatelná frézovací základna. Tří-stupňový hloubkový doraz pro rychlou změnu hloubky. Požití kopírovacích kroužků přímo do základny frézky. Frézovací pravítko. Volitelné příslušenství: Redukční objímka Redukuje upínací průměr frézky z 42mm na 43mm pro upnutí frézky v různých přípravcích. R/T3/COLLAR Tyč pravítka R/BEAM/001 D8 x 500mm tyč Zahrnuje: 1 x kleština D6mm 1 x kleština D6,35mm 1 x kleština D8mm 1 x odsávací hubice D34mm 1 x kopírovací kroužek D16mm 1 x frézovací pravítko 1 x přepravní kufr T3 Specifikace: Zdvih 0-35mm Příkon 550w Kapacita kleštiny 1/4, 6mm & 8mm Odsávací hubice 34mm Kopírovací kroužek 16mm Volnoběžné otáčky RPM Hmotnost 2.4kg Max.průměr nástroje 30mm Ovladač Jemného Nastavení Umožňuje jemné nastavení hloubky nástroje. Doporučujeme při použití T3 s frézovacím stolkem nebo cinkovacími přípravky. R/FHA/ W Horní Frézka Malá a lehká pro všechny standardní práce... obj.kod R/T3EK Kopírovací kroužky Různé průměry kopírovacích kroužků, které pasují do základny frézky najdete v kapitole Příslušenství. Robusní horní frézka pro střední a těžké profesionální frézování Elektronická změna otáček. Frézovací pravítko s jemným nastavením Tří-stupňový hloubkový doraz pro rychlou změnu hloubky. Plynulý elektronický start a konstantní otáčky při záběru Jemné nastavení hloubky pro přesnou práci 1900W FT2000 Horní Frézka Robusní za velmi příznivou cenu... obj.kod SFT2000VCE Zahrnuje: 1 x kleština D8mm 1 x kleština D12mm 1 x odsávací hubice 1 x kopírovací kroužek D30mm 1 x frézovací pravítko 1 x balení v krabici Specifikace: Zdvih 0-67mm Příkon 1900W Volnoběžné otáčky ot/min Hmotnost 5.6 kg Přesná a Výkonná horní frézka pro náročné profesionály Tuhé vedení a mikrometrický posuv předurčují tuto frézku pro nejnáročnější profesionály. Je vybavena zvětšovací lupou pro snadnější odečítání a otočným ovladačem který umožňuje maximální komfort a přesnost při nastavení hloubky frézování. Elektronická změna otáček. Frézovací pravítko s mikro-nastavením Tří-stupňový hloubkový doraz pro rychlou změnu hloubky. Plynulý elektronický start a konstantní otáčky při záběru Jemné nastavení hloubky pro přesnou práci Kvalitní a přesné sloupkové vedení Ergonomické rukojeti CMT1E 1800W Horní Frézka Spolehlivá, tuhá, přesná a příjemná... Specifikace: Zdvih 0-62mm Příkon 1850W Volnoběžné otáčky ot/min Hmotnost 5.1 kg Kleština 8 a 12mm drážkovací stopková Zahrnuje: fréza 1 x kleština D8mm Ø12mm 1 x kleština D12mm 1 x odsávací hubice ZDARMA 1 x kopírovací kroužek D30mm 1 x frézovací pravítko 1 x drážkovací stopková fréza D12mm obj.kod CMT1E 135

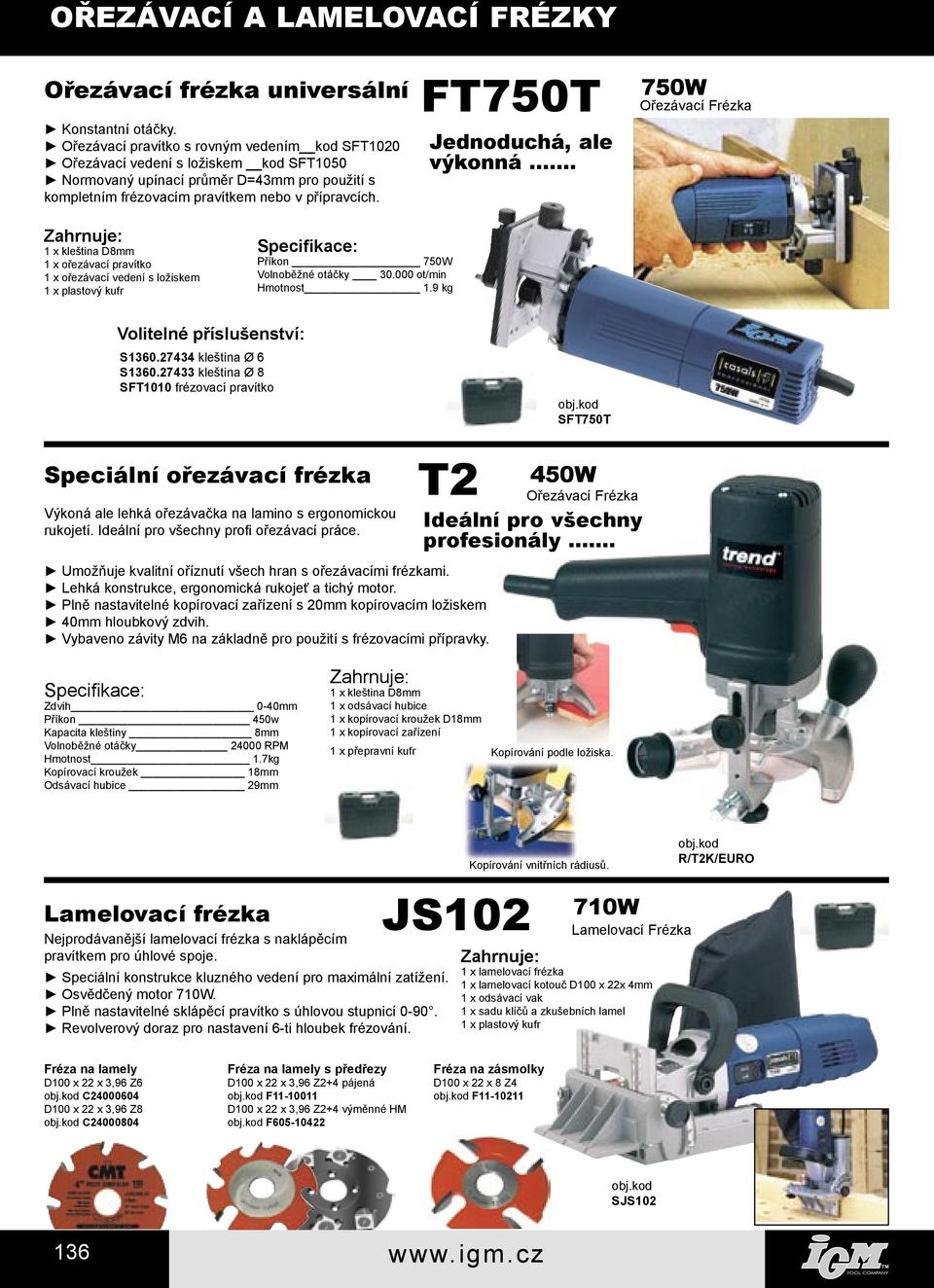

4 OŘEZÁVACÍ A LAMELOVACÍ FRÉZKY Ořezávací frézka universální Konstantní otáčky. Ořezávací pravítko s rovným vedením kod SFT1020 Ořezávací vedení s ložiskem kod SFT1050 Normovaný upínací průměr D=43mm pro použití s kompletním frézovacím pravítkem nebo v přípravcích. FT750T Jednoduchá, ale výkonná W Ořezávací Frézka Zahrnuje: 1 x kleština D8mm 1 x ořezávací pravítko 1 x ořezávací vedení s ložiskem 1 x plastový kufr Specifikace: Příkon 750W Volnoběžné otáčky ot/min Hmotnost 1.9 kg Volitelné příslušenství: S kleština Ø 6 S kleština Ø 8 SFT1010 frézovací pravítko obj.kod SFT750T Speciální ořezávací frézka Výkoná ale lehká ořezávačka na lamino s ergonomickou rukojetí. Ideální pro všechny profi ořezávací práce. T2 Umožňuje kvalitní oříznutí všech hran s ořezávacími frézkami. Lehká konstrukce, ergonomická rukojeť a tichý motor. Plně nastavitelné kopírovací zařízení s 20mm kopírovacím ložiskem 40mm hloubkový zdvih. Vybaveno závity M6 na základně pro použití s frézovacími přípravky. 450W Ořezávací Frézka Ideální pro všechny profesionály... Specifikace: Zdvih 0-40mm Příkon 450w Kapacita kleštiny 8mm Volnoběžné otáčky RPM Hmotnost 1.7kg Kopírovací kroužek 18mm Odsávací hubice 29mm Zahrnuje: 1 x kleština D8mm 1 x odsávací hubice 1 x kopírovací kroužek D18mm 1 x kopírovací zařízení 1 x přepravní kufr Kopírování podle ložiska. Lamelovací frézka Nejprodávanější lamelovací frézka s naklápěcím pravítkem pro úhlové spoje. Speciální konstrukce kluzného vedení pro maximální zatížení. Osvědčený motor 710W. Plně nastavitelné sklápěcí pravítko s úhlovou stupnicí Revolverový doraz pro nastavení 6-ti hloubek frézování. JS102 Kopírování vnitřních rádiusů. 710W Lamelovací Frézka Zahrnuje: 1 x lamelovací frézka 1 x lamelovací kotouč D100 x 22x 4mm 1 x odsávací vak 1 x sadu klíčů a zkušebních lamel 1 x plastový kufr obj.kod R/T2K/EURO Fréza na lamely D100 x 22 x 3,96 Z6 obj.kod C D100 x 22 x 3,96 Z8 obj.kod C Fréza na lamely s předřezy D100 x 22 x 3,96 Z2+4 pájená obj.kod F D100 x 22 x 3,96 Z2+4 výměnné HM obj.kod F Fréza na zásmolky D100 x 22 x 8 Z4 obj.kod F obj.kod SJS

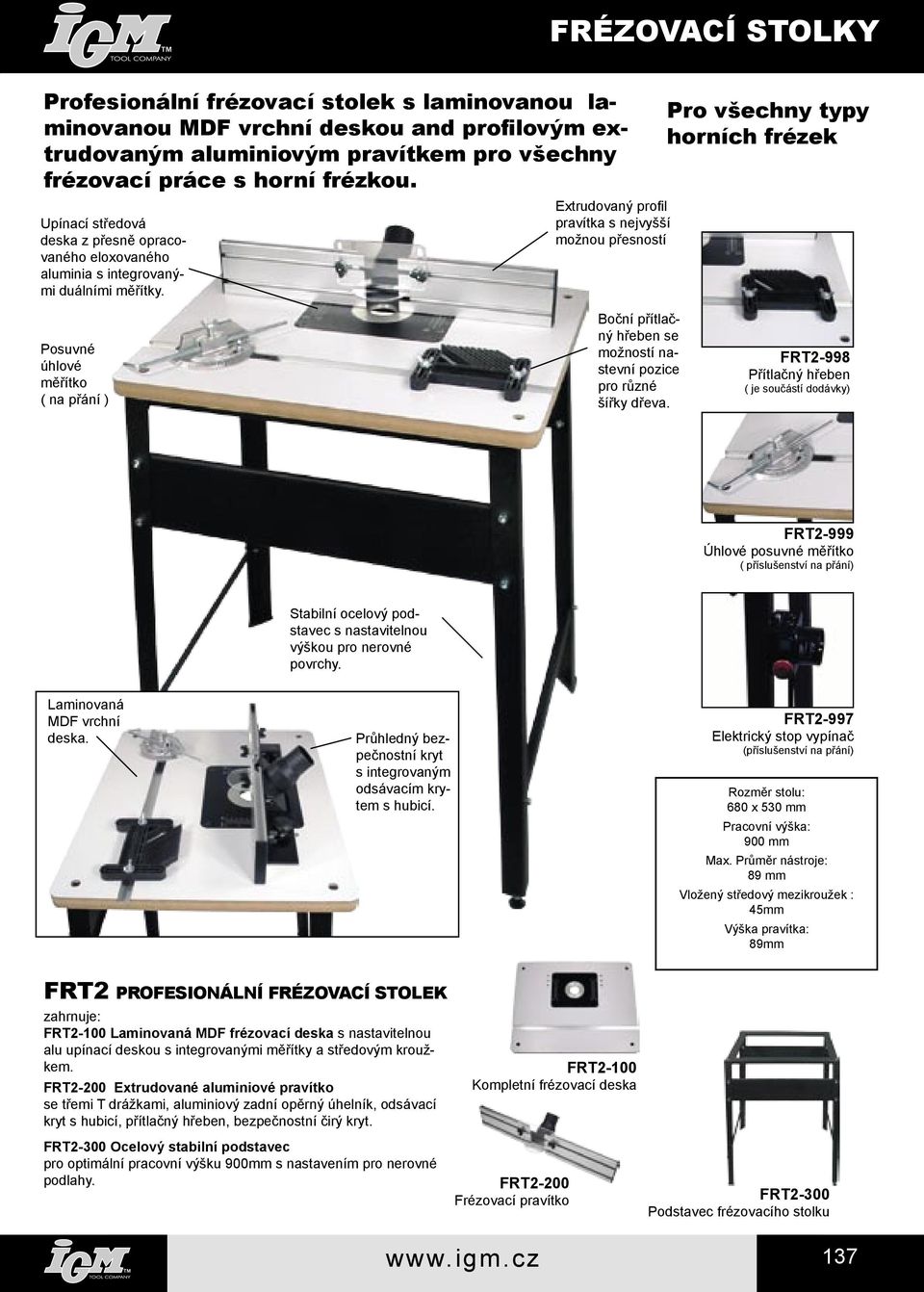

5 FRÉZOVACÍ STOLKY Profesionální frézovací stolek s laminovanou laminovanou MDF vrchní deskou and profilovým extrudovaným aluminiovým pravítkem pro všechny frézovací práce s horní frézkou. Upínací středová deska z přesně opracovaného eloxovaného aluminia s integrovanými duálními měřítky. Extrudovaný profil pravítka s nejvyšší možnou přesností Pro všechny typy horních frézek Posuvné úhlové měřítko ( na přání ) Boční přítlačný hřeben se možností nastevní pozice pro různé šířky dřeva. FRT2-998 Přítlačný hřeben ( je součástí dodávky) FRT2-999 Úhlové posuvné měřítko ( příslušenství na přání) Stabilní ocelový podstavec s nastavitelnou výškou pro nerovné povrchy. Laminovaná MDF vrchní deska. Průhledný bezpečnostní kryt s integrovaným odsávacím krytem s hubicí. FRT2-997 Elektrický stop vypínač (příslušenství na přání) Rozměr stolu: 680 x 530 mm Pracovní výška: 900 mm Max. Průměr nástroje: 89 mm Vložený středový mezikroužek : 45mm Výška pravítka: 89mm FRT2 PROFESIONÁLNÍ FRÉZOVACÍ STOLEK zahrnuje: FRT2-100 Laminovaná MDF frézovací deska s nastavitelnou alu upínací deskou s integrovanými měřítky a středovým kroužkem. FRT2-200 Extrudované aluminiové pravítko se třemi T drážkami, aluminiový zadní opěrný úhelník, odsávací kryt s hubicí, přítlačný hřeben, bezpečnostní čirý kryt. FRT2-300 Ocelový stabilní podstavec pro optimální pracovní výšku 900mm s nastavením pro nerovné podlahy. FRT2-100 Kompletní frézovací deska FRT2-200 Frézovací pravítko FRT2-300 Podstavec frézovacího stolku 137

6 FRÉZOVACÍ STOLKY Frézovací stolek INDUSTRIO INDUSTRIO je frézovací stolek určený pro každodenní profesionální použití. Konstrukce stolu umožňuje upnutí nástrojů do průměru 89mm. Je rozdělen na tři části, které mohou být zakoupeny samostatně. Velkou výhodou je vložená výškově nastavitelní upínací deska frézky z tvrzeného plastu. Na desce stolu je integrovaný profil s dvěmi T drážkami pro přesné vedený příslušenství nebo Vámi vyrobené posuvné šablony. Frézovací pravítko Obj.kod Frézovací deska Obj.kod Možnost použití profilové vložky do pravítka, která eliminuje otřepy materiálu. Přítlačný hřeben Obj.kod Podstavec Obj.kod Úhlové posuvné pravítko Obj.kod Kompletní frézovací stolek Obj.kod Elektrický STOP vypínač (příslušenství na přání) Obj.kod Centrovací váleček pro přesné ustavení horní frézky do upínací desky 138

7 FRÉZOVACÍ STOLKY 139

10 FRÉZOVACÍ PŘÍPRAVKY 142

11 Elipsy & Kruhy Frézovací přípravek FRÉZOVACÍ PŘÍPRAVKY MultiRadius Jednoduchá a rychlá metoda jak vyfrézovat elipsovité a kruhové stolky, stoly, okna, dveře nebo jiné výrobky. Se dvěma ocelovými kluznými kameny v T-drážce můžete vyfrézovat elipsy. Při použití jednoho kluzného kamene vyfrézujete kruhy. MultiRadius lze použít se všemi typy horních frézek. FK650 Přesné a rychlá výroba elips a kruhů. Jednoduché nastavení na požadovaný rozměr. Upínaní pro všechny typy horních frézek. Základová deska vyrobena ze speciálního plastu s vynikajícími kluznými vlastnostmi. Ocelové povrchově upravené kluzné kameny, které lehce kloužou v přesně vyfrézovaných T-drážkách. Dodáváno s přehledným a jednoduchým návodem k obsluze. Příslušenství: obj.kod FMR3000 FMR3000 obsahuje: 1 x Základovou desku 2 x Kluzné kameny 1 x Redukční desku 3 x 400mm vodící tyče 2 x Vodící tyče frézky Ø10mm 1 x Návod k obsluze Vodící tyč 400mm_FMR3997 Pro zvětšení pracovního poloměru. 2 ks vodících tyčí Ø 8 pro frézku _FMR3998 Pro hoby a malé horní frézky s vodícími tyčemi pravítka do 8mm. Šablona pro spoj kuchyňských postformingových desek FK650 je určena pro frézování spojů kuchyňských pracovních desek všemi typy horních frézek. Systém barevného značení jednotlivých operací kompletně zjednodušuje a zrychluje práci se šablonou. PRO PERFEKTNÍ SPOJ Dlouhá osa Max Krátká osa Min Poloměr kruhu min/max 550/1500 Rozměry balení (mm) Hmotnost Kluzný ocelový kámen v T-drážce 405x360x54 6,6kg Pro šířky pracovních kuchyňských desek od 420mm do 650mm NOVÁ 90 o spoj kuchyňské desky obj.kod FK650 Spoj vyrobíte za 15 minut, včetně zaměření. 45 o spoj kuchyňské desky ŠABLONA OBSAHUJE: 1x Šablonu 3x Zinkované ocelové dorazy 1x Stavitelný šířkový doraz K PRÁCI POTŘEBUJETE: - Horní frézku - Kopírovací kroužek Ø 30mm - Drážkovací frézu Ø 12mm - Dvě svěrky Tvrzený a odolný materiál, který se manipulací nepoškrábe a nepraskne, tak jako šablony z plexiskla, průhledných plastů nebo MDF. Pro spoje 90 a 45, včetně šablon pro svorky a zaoblení rohů. Extra doraz pro šířku desek 600 mm umožňuje okamžité použití šablony bez zaměření. Dodáváno s jasným a přehledným návodem k použití. Optimální nástroje pro šablonu: Doporučujeme používat Ø 12mm drážkovací frézu s výměnnými žiletkami pro dosažení přesného a čistého spoje s nízkými náklady na jeho výrobu. Fréza žiletková D12x29,5(řez 40)mm stopka 8mm HM obj.kod F Fréza žiletková D12x48,3mm stopka 12mm HM obj.kod F

12 FRÉZOVACÍ PŘÍPRAVKY ěno ř ěji upevněno ínací páčka ínací čelist Posuvná čelist pro nastavení šířky upnutí 144

14 UNIVERSÁLNÍ SPOJOVACÍ SYSTÉM Snadno a rychle vyrobíte elegantní spoje. 305mm & 610mm pracovní šířka Pro všechny typy horních frézek*. FD300 FD600 Max.pracovní šířka 305mm obj.kod FD300 Max.pracovní šířka 610mm Ocelová pozinkovaná šablona s přesným vedením a označením typu spoje. Speciální úchytné otvory pro umístění dorazů na šabloně. Pracovní tlouštka dílů od 11mm do 25mm. Přesné dorazy pro symetrické spoje s barevným značením. Masivní ocelové tělo s přesnou konstrukcí. Robusní ocelové přítlaky Posuvné pravítka dorazů pro jednoduché ustavení dílů vzhledem k šabloně.( Pouze u FD600) Postup práce: * REDUKČNÍ DESKA pro horní frézky Kod FRB Kč obj.kod FD600 FD300 & 600 obsahuje: - Kompletní cinkovací zařízení - 12,7mm ršablonu pro polokrytý rybinový spoj - Kopírovací kroužek Ø 15,8 x 4 kod FGB Jasný a přehledný návod k obsluze Nástroj pro FD300 & 600: HM Rybinová fréza Ø12,7 x 12,7 / 14 Stopka 8mm kod F Do některých typů horních frézek není možné přímo upnout kopírovací kroužek. Pokud je S-BASE připevněna k základně frézky umožňuje upnutí těchto kopírovacích kroužků pro všechny typy frézek. Deska je vyrobena z průhledného PETG. Otvory pro upnutí lze jednoduše a rychle provrtat a desku připevnit k základně frézky. 146

15 PŘÍDAVNÉ ŠABLONY pro FD300 & FD600 Přídavné šablony nabízejí další možnosti různých typů spojů, které vyrobíte na cinkovacím zařízení FD300 & 600. Jednoduchou výměnou šablony a nástroje můžete vyrobit dalších pět typů spojů. Důmyslné barevné označení jednotlivých dorazů a speciální otvory pro umístění dorazů po dobu, kdy je nepoužíváte, zamezuje možnost ztráty a záměny dorazů. Minirybinový polokrytý spoj Otevřený rybinový spoj Šablony jsou oboustranné, jedna část pro čep a druhá pro drážku. Používají se dvě stopkové frézy a dva kopírovací kroužky pro výrobu jednoho spoje na jedné šabloně. Šablona 6,3mm Minirybinový spoj obsahuje: Ocelovou šablonu, Kopírovací kroužek 7,8 mm, Zelené dorazy Kod Zařízení mm Rozměr spoje mm Tlouštka dílce Max / Min FD , mm FD , mm FGB Kopírovací kroužek Ø 7,8 x 4mm Rybinová fréza pro 6,3mm Minirybinový spoj : F HM rybinová fréza Ø 6mm x 6,8mm / 8 Stopka 8mm Čepový spoj Šablona 12,7mm Otevřený rybinový spoj obsahuje: Ocelovou šablonu, Kopírovací kroužek 11,1mm, Hnědé dorazy (Druhý kopírovací kroužek Ø 15,8x4mm je součástí balení FD300 & FD600) Kod Zařízení mm Rozměr spoje mm Tlouštka dílce Max / Min FD ,7 8-19mm FD6170* ,7 8-19mm * Dorazy stříbrné které jsou součástí FD600 FGB Kopírovací kroužek Ø 11,1 x 4mm FGB Kopírovací kroužek Ø 15,8 x 4mm Drážkovací fréza pro 12,7mm Otevřený rybinový spoj : F HM Drážkovací fréza Ø 8 x 25mm Stopka 8mm Rybinová fréza pro 12,7mm Otevřený rybinový spoj : F HM rybinová fréza Ø 12,7 x 20,6mm / 8 Stopka 8mm Šablona 8mm Čepový spoj obsahuje: Ocelovou šablonu, Kopírovací kroužek 11,1 mm, Modré dorazy Šablona 19mm Otevřený rybinový spoj obsahuje: Ocelovou šablonu, Kopírovací kroužek 22mm, Fialové dorazy (Druhý kopírovací kroužek Ø 15,8x4mm je součástí balení FD300 & FD600) Kod Zařízení mm Rozměr spoje mm Tlouštka dílce Max / Min Kod Zařízení mm Rozměr spoje mm Tlouštka dílce Max / Min FD mm FD mm FGB Kopírovací kroužek Ø 11,1 x 4mm Drážkovací frézy pro 8mm čepový spoj: F HM Drážkovací fréza Ø 8 x 25mm Stopka 8mm Šablona 12,7mm Čepový spoj obsahuje: Ocelovou šablonu, Červené dorazy (Kopírovací kroužek Ø 15,8 x 4mm je součástí balení FD300 & FD600) FD mm FD6190* mm * Dorazy stříbrné které jsou součástí FD600 FGB Kopírovací kroužek Ø 15,8 x 4mm FGB Kopírovací kroužek Ø 22 x 4mm Drážkovací fréza pro 19mm Otevřený rybinový spoj : F HM Drážkovací fréza Ø 12,55 x 25mm Stopka 8mm Rybinová fréza pro 19mm Otevřený rybinový spoj : F HM rybinová fréza Ø 19 x 25,4mm / 7 Stopka 8mm Kod Zařízení mm Rozměr spoje mm Tlouštka dílce Max / Min Náhradní díly & Redukční deska FD ,7 8-22mm FD ,7 8-22mm FGB Kopírovací kroužek Ø 15,8 x 4mm Drážkovací frézy pro 12,7mm čepový spoj: F HM Drážkovací fréza Ø 12,55 x 25mm Stopka 8mm Kopírovací kroužky pro horní frézky: FGB Kopírovací kroužek Ø 7,8 x 4mm FGB Kopírovací kroužek Ø11,1 x 4mm FGB Kopírovací kroužek Ø15,8 x 4mm FGB Kopírovací kroužek Ø 22 x 4mm Redukční deska pro všechny typy horních frézek: FRB170 Redukční deska S-BASE pro horní frézky včetně centrovacího trnu se stopkou 8 a 12mm. 147

16 148 FRÉZOVACÍ PŘÍPRAVKY
