1 - MAXIMÁLNÍ PODPORA PRO VAŠE KONTROLNÍ PRACOVIŠTĚ. MARTOOL Nejaktuálnější informace k produktům MARTOOL naleznete na našich webových stránkách: WebCode Měřidla a příměrné pomůcky MarTool jsou pomocníci, bez kterých se ve výrobní měřicí technice neobejdete. Svou jednoduchou manipulací patří k těm nejmnohostrannějším pomůckám v každodenním měření. Nezáleží na tom, zda musíte prověřit úhly na obrobku nebo potřebujete vhodnou příměrnou desku pro vysoce přesný měřicí přístroj. Díky vynikající kvalitě výrobků Mahr máte vždy jistotu.

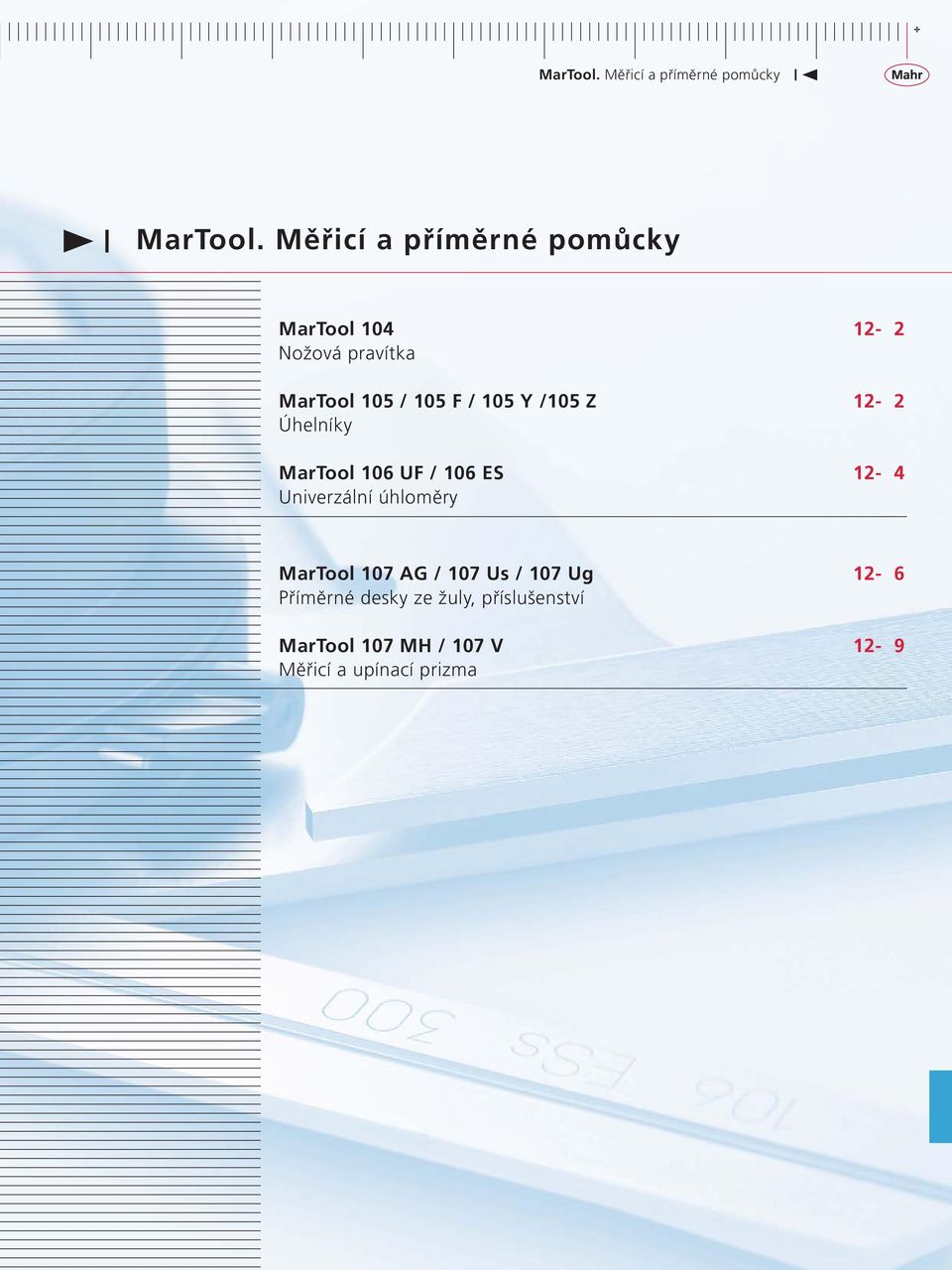

2 + MarTool 104 Nožová pravítka MarTool 105 / 105 F / 105 Y /105 Z Úhelníky MarTool 106 UF / 106 ES Univerzální úhloměry MarTool 107 AG / 107 Us / 107 Ug Příměrné desky ze žuly, příslušenství MarTool 107 MH / 107 V Měřicí a upínací prizma

3 Přehled pravítek a úhelníků 105 Z 105 F Y 104 H Nožové pravítko 104 H Nerezová ocel, kalená a broušená Tepelná izolace S jedním ostrým náběhem pouzdro Přesnost dle DIN 874, list 2 Tolerance přímosti t měřicí hrany je dána vzorcem: l t = 2 + μm 250 Délka l je v mm Délka ramene Průřez Hmotnost Obj. číslo mm (inch) mm kg 75 (3 ) 22 x 6 0, (4 ) 22 x 6 0, (5 ) 22 x 6 0, (6 ) 22 x 6 0, (8 ) 22 x 6 0, (12 ) 30 x 7 0, (16 ) 40 x 7 0, (20 ) 40 x 7 0, Plochý úhelník 105/0 Nerezová ocel, kalená pouzdro Přesnost Stupeň přesnosti 0, DIN 875 Délka ramene Průřez Hmotnost Obj. číslo mm (inch) mm kg 50 x 40 (2 x 1.6 ) 14 x 4 0, x 50 (3 x 2 ) 15 x 4 0, x 70 (4 x 3 ) 20 x 5 0, x 100 (6 x 4 ) 25 x 6 0, x 130 (8 x 5.1 ) 30 x 7 0, x 200 (12 x 8 ) 40 x 8 1,

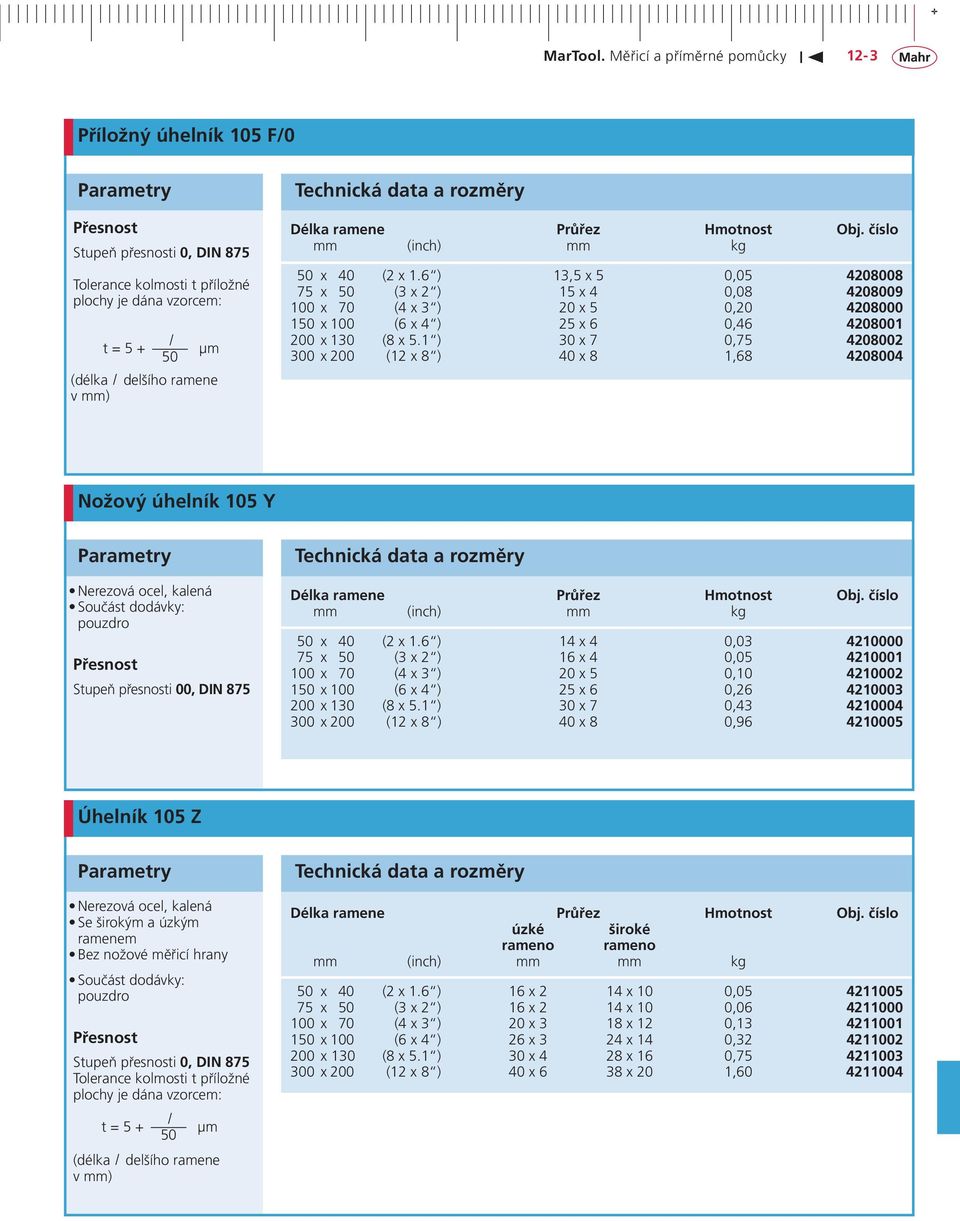

4 Příložný úhelník 105 F/0 Přesnost Stupeň přesnosti 0, DIN 875 Tolerance kolmosti t příložné plochy je dána vzorcem: l t = 5 + μm 50 (délka l delšího ramene v mm) Délka ramene Průřez Hmotnost Obj. číslo mm (inch) mm kg 50 x 40 (2 x 1.6 ) 13,5 x 5 0, x 50 (3 x 2 ) 15 x 4 0, x 70 (4 x 3 ) 20 x 5 0, x 100 (6 x 4 ) 25 x 6 0, x 130 (8 x 5.1 ) 30 x 7 0, x 200 (12 x 8 ) 40 x 8 1, Nožový úhelník 105 Y Nerezová ocel, kalená pouzdro Přesnost Stupeň přesnosti 00, DIN 875 Délka ramene Průřez Hmotnost Obj. číslo mm (inch) mm kg 50 x 40 (2 x 1.6 ) 14 x 4 0, x 50 (3 x 2 ) 16 x 4 0, x 70 (4 x 3 ) 20 x 5 0, x 100 (6 x 4 ) 25 x 6 0, x 130 (8 x 5.1 ) 30 x 7 0, x 200 (12 x 8 ) 40 x 8 0, Úhelník 105 Z Nerezová ocel, kalená Se širokým a úzkým ramenem Bez nožové měřicí hrany pouzdro Přesnost Stupeň přesnosti 0, DIN 875 Tolerance kolmosti t příložné plochy je dána vzorcem: l t = 5 + μm 50 (délka l delšího ramene v mm) Délka ramene Průřez Hmotnost Obj. číslo úzké široké rameno rameno mm (inch) mm mm kg 50 x 40 (2 x 1.6 ) 16 x 2 14 x 10 0, x 50 (3 x 2 ) 16 x 2 14 x 10 0, x 70 (4 x 3 ) 20 x 3 18 x 12 0, x 100 (6 x 4 ) 26 x 3 24 x 14 0, x 130 (8 x 5.1 ) 30 x 4 28 x 16 0, x 200 (12 x 8 ) 40 x 6 38 x 20 1,

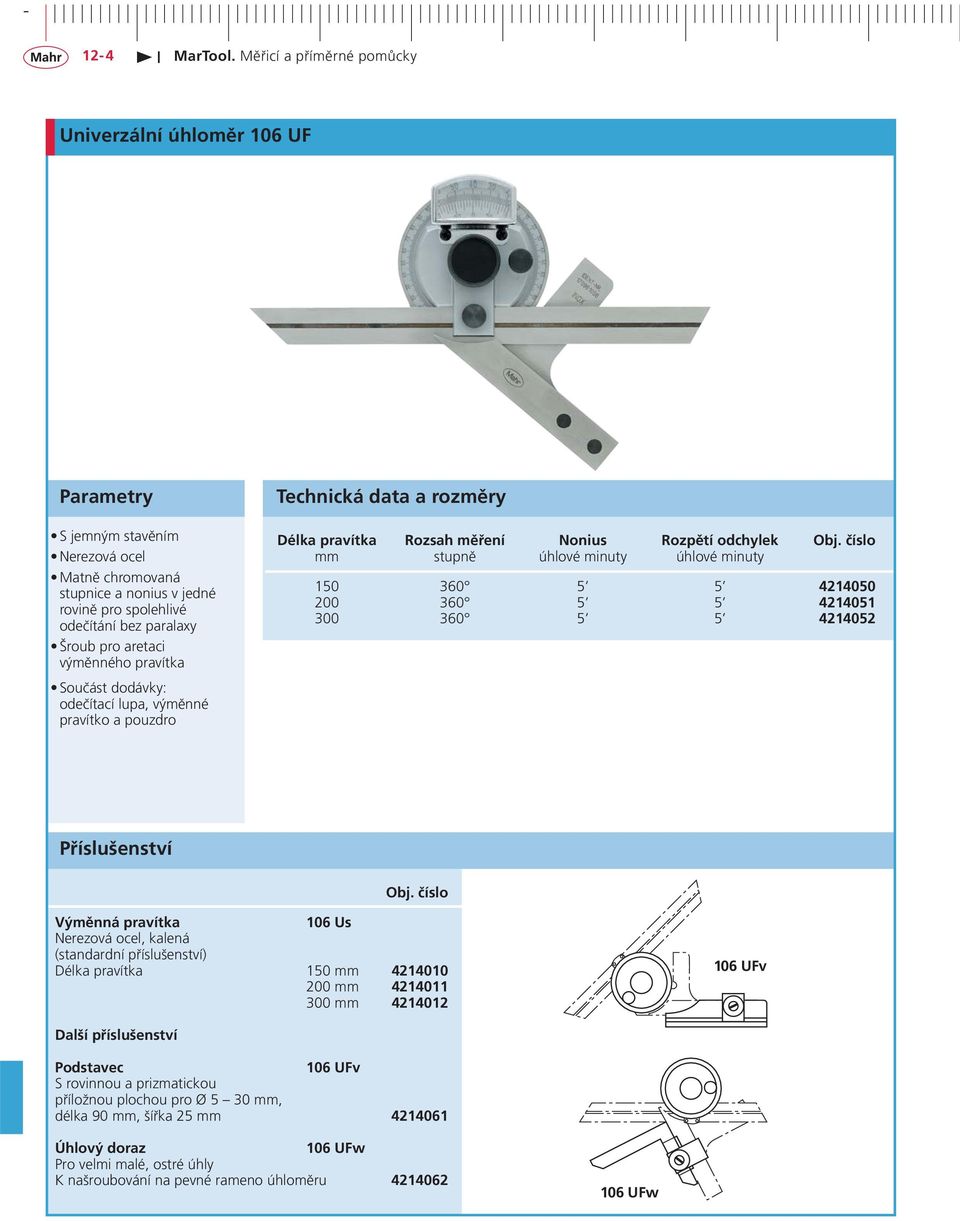

5 Univerzální úhloměr 106 UF S jemným stavěním Nerezová ocel Matně chromovaná stupnice a nonius v jedné rovině pro spolehlivé odečítání bez paralaxy Šroub pro aretaci výměnného pravítka odečítací lupa, výměnné pravítko a pouzdro Délka pravítka Rozsah měření Nonius Rozpětí odchylek Obj. číslo mm stupně úhlové minuty úhlové minuty Příslušenství Obj. číslo Výměnná pravítka 106 Us Nerezová ocel, kalená (standardní příslušenství) Délka pravítka 150 mm mm mm UFv Další příslušenství Podstavec 106 UFv S rovinnou a prizmatickou příložnou plochou pro Ø 5 30 mm, délka 90 mm, šířka 25 mm Úhlový doraz 106 UFw Pro velmi malé, ostré úhly K našroubování na pevné rameno úhloměru UFw

6 Digitální univerzální úhloměr 106 ES RS232C IP51 Funkce: Spolehlivé odečítání díky kontrastnímu 8,5 mm vysokému LCD displeji Měřený úhel zobrazený ve stupních a minutách nebo desetinách stupňů Vynulování v každém místě měřicího rozsahu Aretace pravítka pomocí tlačítka Jemné stavění usnadňuje nastavení požadovaného úhlu Aretační páčka proti nechtěnému posunutí Základna a měřicí pravítka z nerezové oceli, kalené měřicí hrany Výstup dat Opto RS232C Maximální rychlost přestavění 3 otáčky / s Kapacitní měřicí systém, životnost baterie cca 2 roky Baterie, pravítko 300 mm a pouzdro Technická data Rozsah měření Rozlišení Rozpětí odchylek Obj. číslo přepínatelný 1 x 360 nebo 1 úhlová minuta nebo 0,01 ± 2 úhlové minuty x 180 nebo 4 x 90 Příslušenství Obj. číslo Výměnná pravítka 106 ESs Nerezová ocel, kalená Délka pravítka 150 mm mm mm Baterie 3V, typ CR ESv Datový kabel Opto RS232C (2m) s 9-ti pólovým SUB-D konektorem 16 ESv Podstavec 106 ESv S rovinnou a prizmatickou příložnou plochou pro Ø 5 30 mm, délka 90 mm, šířka 25 mm Úhlový doraz 106 UFw Pro velmi malé, ostré úhly. K našroubování na pevné rameno úhloměru

7 Příměrná deska 107 G ze žuly Pro měřicí úlohy, orýsování, tušírování a lapování přesných dílů Speciální jemnozrnná černá žula Vysoká homogenita díky hustému uspořádání krystalů Tvrdost 6-7 dle Mohsovy stupnice Lapovaná měřicí plocha se sametově matným neoslňujícím povrchem Absolutně odolná proti korozi Nemagnetická a nevodivá Lehké posouvání měřidel a zkušebních přípravků Velikost Tloušťka Hmotnost Obj. číslo* desky desky Stupeň přesnosti mm mm kg 00 DIN DIN DIN 876 Tolerance rovinnosti t 1 měřicí plochy 400 x je dána vzorci: 400 x Stupeň přesnosti Tolerance 630 x DIN 876 rovinnosti (μm) 630 x t 1 = 2 ( 1 +l /1000) 800 x t 1 = 4 ( 1 +l /1000) 1000 x t 1 =10 ( 1 +l /1000) 1200 x x Délka l je v mm 2000 x Příměrné desky jiných rozměrů na vyžádání * Bez podstavné skříňky

8 Instalace příměrných desek 107 G do rozměru 2000 x 1000 mm Průhyb příměrné desky je nejmenší při uložení v bodech A Při uložení desek s hranou delší než 1000 mm se doporučuje zajistit desku ještě v bodech B (proti překlopení). Úložné body A (Besselovy body, 0,22 x l resp. b od hrany). Body B pro zajištění proti překlopení. Úhlové profily v rozích zabraňují posunutí a kolizi 1200 x x x x Opěrný bod A Opěrný bod B Příslušenství Množství Obj. číslo Nastavitelná podložka 107 Asa Pro uložení desek na dílenských stolech nebo podstavcích, tři pro ustavení, dvě pro zajištění proti překlopení 1 ks

9 Bezpečnostní podstavná skříňka 107 Us Velmi pevná konstrukce ze čtyřhranných trubek opláštěná plechem Se třemi výškově přestavitelnými dosedacími šrouby Od velikosti desky 1000 mm dva dodatečné dosedací šrouby jako zajištění proti překlopení Úhlové profily v rozích zabraňují posunutí a kolizi Centrálně uzavíratelná dvířka Pro velikosti desek Pracovní výška Obj. číslo* mm mm 630 x x x x x x x * Bez příměrné desky Bezpečnostní podstavec 107 Ug Velmi pevná konstrukce ze čtyřhranných trubek Se třemi výškově přestavitelnými dosedacími šrouby Od velikosti desky 1000 mm dva dodatečné dosedací šrouby jako zajištění proti překlopení Úhlové profily v rozích zabraňují posunutí a kolizi Pro velikosti desek Pracovní výška Obj. číslo* mm mm 630 x x x x x x x * Bez příměrné desky

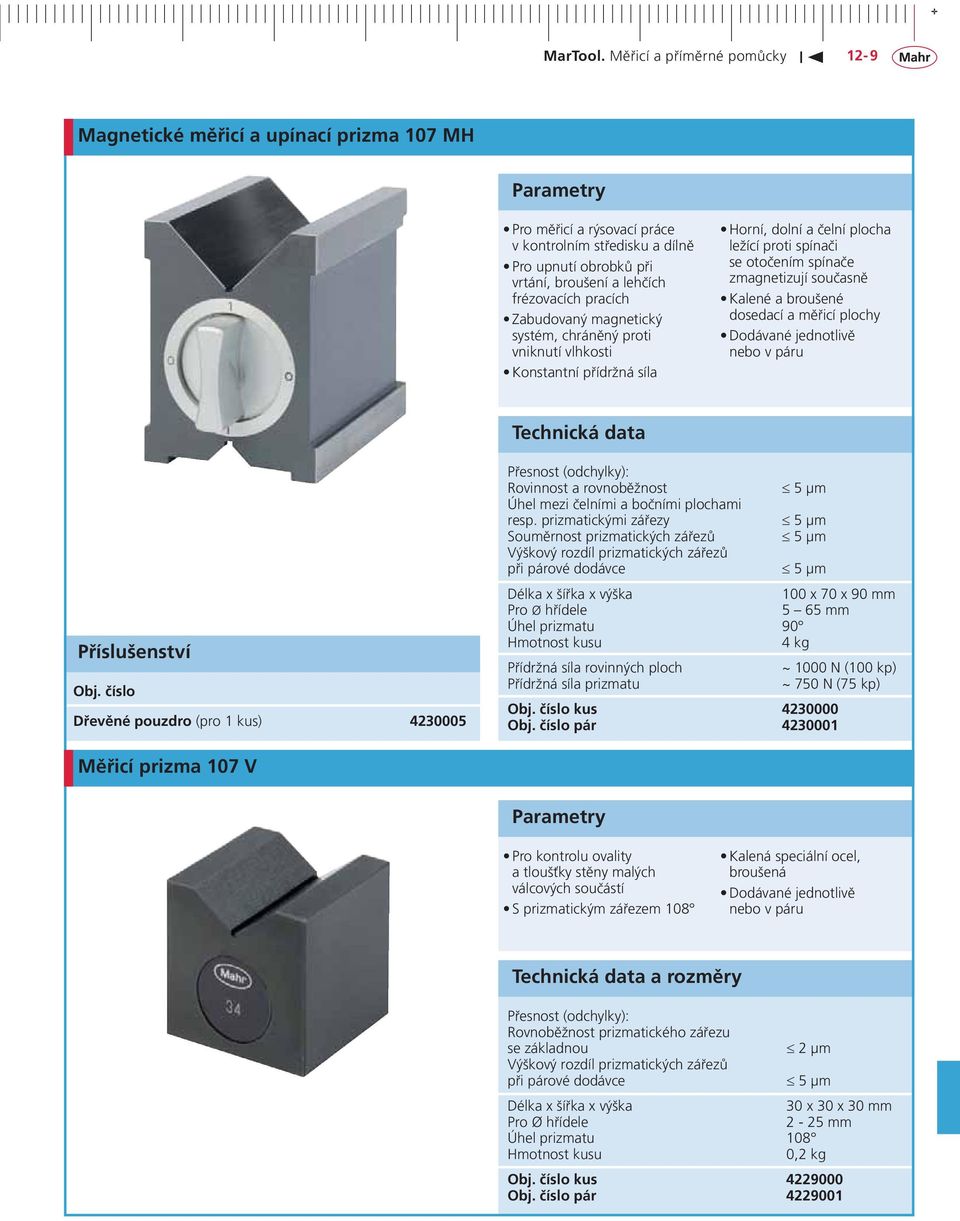

10 Magnetické měřicí a upínací prizma 107 MH Pro měřicí a rýsovací práce v kontrolním středisku a dílně Pro upnutí obrobků při vrtání, broušení a lehčích frézovacích pracích Zabudovaný magnetický systém, chráněný proti vniknutí vlhkosti Konstantní přídržná síla Horní, dolní a čelní plocha ležící proti spínači se otočením spínače zmagnetizují současně Kalené a broušené dosedací a měřicí plochy Dodávané jednotlivě nebo v páru Technická data Příslušenství Obj. číslo Dřevěné pouzdro (pro 1 kus) Přesnost (odchylky): Rovinnost a rovnoběžnost Úhel mezi čelními a bočními plochami resp. prizmatickými zářezy Souměrnost prizmatických zářezů Výškový rozdíl prizmatických zářezů při párové dodávce 5 μm 5 μm 5 μm 5 μm Délka x šířka x výška 100 x 70 x 90 mm Pro Ø hřídele 5 65 mm Úhel prizmatu 90 Hmotnost kusu 4 kg Přídržná síla rovinných ploch Přídržná síla prizmatu ~ 1000 N (100 kp) ~ 750 N (75 kp) Obj. číslo kus Obj. číslo pár Měřicí prizma 107 V Pro kontrolu ovality a tloušťky stěny malých válcových součástí S prizmatickým zářezem 108 Kalená speciální ocel, broušená Dodávané jednotlivě nebo v páru Přesnost (odchylky): Rovnoběžnost prizmatického zářezu se základnou Výškový rozdíl prizmatických zářezů při párové dodávce 2 μm 5 μm Délka x šířka x výška 30 x 30 x 30 mm Pro Ø hřídele 2-25 mm Úhel prizmatu 108 Hmotnost kusu 0,2 kg Obj. číslo kus Obj. číslo pár
