1 Technická zpráva Závěrečná zpráva z komplexního monitoringu skládky odpadů Rakovka za rok 2015 březen 2016 ARTEZIS Solution s.r.o., Osadní 26, Praha 7 artezis@artezis.cz, tel.:

2 Vyhodnocení komplexního monitoringu skládky odpadů Rakovka za rok 2015 Obsah: SEZNAM PŘÍLOH: ÚVOD Základní popis skládky Použité podklady ROZSAH A ZPŮSOB PROVÁDĚNÍ MONITORINGU Monitoring vod Monitoring plynu Geotechnický monitoring skládky VÝSLEDKY MĚŘENÍ Provedená měření Monitoring průsakových vod Monitoring podzemních vod Monitoring povrchových vod Měření jakosti a množství skládkového plynu v zárazných sondách a jímacích studnách Stanovení povrchové migrace metanu Měření účinnosti biofiltru Monitoring sedání skládky Monitoring provozu skládky VYHODNOCENÍ KOMPLEXNÍHO MONITORINGU ZA ROK ZÁVĚRY A DOPORUČENÍ Závěry Doporučení Seznam příloh: Příloha č. 1: Protokoly o odběru vzorků vod Příloha č. 2: Laboratorní protokoly rozborů vod Příloha č. 3: Srovnání výsledků monitoringu vod v letech Příloha č. 4: Metodika průzkumných prací (monitoring plynu) Příloha č. 5: Protokoly o provedeném měření skládkového plynu Příloha č. 6: Situace jarního kola monitoringu plynu Příloha č. 7: Situace ního kola monitoringu plynu Příloha č. 8: Oprávnění vzorkaře ARTEZIS Solution s.r.o., Osadní 26, Praha 7, tel.:

3 Vyhodnocení komplexního monitoringu skládky odpadů Rakovka za rok Úvod Komplexní monitoring skládky odpadů Rakovka je prováděn na základě smlouvy s obcí Chrášťany, zastoupené místostarostkou Mgr. Danou Práškovou. Náplní monitoringu jsou odběry a analýzy podzemních, povrchových a průsakových vod, monitoring plynu, sledování deformací skládkového tělesa a kontrola přijímaných komodit odpadu, podmínek v povolení provozu a funkce opatření k ochraně ŽP. Předepsaný rozsah prací vychází z podmínek Integrovaného povolení skládky (dále IP skládky) a dále požadavků závazných norem ČSN Skládkování odpadů Monitorování skládek a ČSN Skládkování odpadů odplynění skládek. Od r probíhá monitoring dle platného povolení (změny č. j. KUJCK 54552/2013/OZZL) 1.1. Základní popis skládky Skládka odpadů Rakovka se nachází v katastrálním území obce Pašovice. Je přístupná ze státní silnice III. třídy Hosty - Pašovice, v jejíž těsné blízkosti se nachází. Provozovatelem skládky je Obec Chrášťany. Na skládce jsou ukládány především komunální odpady z okolních obcí. V současnosti je I. a II. etapa skládky uzavřena a zrekultivována. Navážení odpadů na třetí etapě bylo ukončeno a nyní probíhá navážení odpadů na IV. etapě, která byla vybudována jižně od III. etapy. Základní parametry skládky: celková projektovaná kapacita skládky S-OO: m 3 předpokládaná životnost skládky do r provozovaná plocha skládky cca 0,38 ha kapacita - etapa I m 3 (naplněna) kapacita - etapa II m 3 (naplněna) kapacita - etapa III m 3 kapacita etapa IV m 3 průměrný návoz odpadů t/rok maximální kóta zaplnění 468,5 m n.m Použité podklady Provozní řád skládky odpadů Rakovka Integrované povolení skládky, vydané Krajským úřadem Jihočeského kraje dne pod č. j. KUJCK 6237/2005 OZZL/ Je/R Změna integrovaného povolení skládky, vydaná Krajským úřadem Jihočeského kraje dne pod č. j. KUJCK 9481/2008 OZZL/3/Je Změna integrovaného povolení skládky, vydaná KÚ Jihočeského kraje dne pod č. j. KUJCK 54552/2013/OZZL Závěrečná zpráva z komplexního monitoringu na SKO Rakovka za rok 2014 (ARTEZIS s.r.o., únor 2015) ČSN Skládkování odpadů monitorování skládek ARTEZIS Solution s.r.o., Osadní 26, Praha 7, tel.:

4 Vyhodnocení komplexního monitoringu skládky odpadů Rakovka za rok 2015 ČSN Skládkování odpadů odplynění skládek Straka, František: Bioplyn. Příručka pro výuku, projekci a provoz bioplynových systémů. Říčany, Rozsah a způsob provádění monitoringu 2.1. Monitoring vod Rozsah a způsob monitoringu kvality průsakových vod je dán integrovaným povolením skládky. Dle bodu H. 1 je prováděn odborně způsobilou osobou 1x ročně na výtoku z drenážního systému průsakových vod do jímky průsakových vod, případně přímo z jímky průsakových vod. Rozsah chemických analýz a limity jednotlivých ukazatelů zobrazuje tabulka č. 2. Přebytky průsakových vod jsou odváženy ke zneškodnění na čistírnu odpadních vod, za mezní hodnoty přípustného znečištění jsou proto považovány emisní limity pro průsakové odpadní vody při odvozu na ČOV Týn nad Vltavou. Podmínky monitoringu kvality podzemních vod upravuje IP skládky v bodě H. 2. Odběry vzorků vod musí být prováděny oprávněnou osobou dynamickým způsobem z následujících monitorovacích míst, měřena bude i hladina a hloubka vrtu: vrt HJ-1 : monitorovací vrt pod tělesem skládky, situovaný ve směru proudění podzemních vod vrt HJ-2 : referenční hydrogeologický vrt umístěný v areálu skládky nad vlastním skládkovým tělesem proti směru proudění podzemní vody studna : odběrný objekt v prostoru auto-váhy, sloužící k odběru užitkové vody pro potřeby skrápění areálu skládky a očisty mechanizmů Odebrané vzorky musí být analyzovány v akreditované laboratoři, výsledky rozboru jsou srovnány s výsledky předchozího monitoringu a limitem dle změny IP 2013 bod H.2.4. Odběrná místa monitoringu povrchových vod jsou situována na Sobním potoku (číslo hydrologického pořadí , cca 100 metrů pod jímkou průsakových vod) a na výtoku z drenáže pod těsněním skládky. Výsledky rozborů jsou porovnány s výsledky předchozího monitoringu a s limitními hodnotami přílohy č. 3 nařízení vlády č. 61/2003 Sb, ve znění pozdějších předpisů Monitoring plynu Rozsah monitoringu plynu je předepsán změnou IP v bodě H. 4, musí být prováděn zaškolenou osobou a to s četností 2x za rok. Je realizován měřením složení skládkového vzduchu v jímacích studnách a na biofiltru. Ve vzorcích jsou měřeny objemové koncentrace CH4, CO2, O2 a H2S, obsah dusíku je dopočítáván do 100 %. Z monitoringu bylo upuštěno od měření povrchové koncentrace metanu Geotechnický monitoring skládky Metodika stanovení míry deformace skládkového tělesa vychází ze znění závazné normy ČSN Skládkování odpadů Monitorování skládek. Na území mimo vlastní těleso skládky musí být umístěny minimálně tři stabilizované body, které tvoří vztažnou měřící soustavu sloužící ke geotechnickému sledování výškových a polohových změn skládkového tělesa. Body ARTEZIS Solution s.r.o., Osadní 26, Praha 7, tel.:

5 Vyhodnocení komplexního monitoringu skládky odpadů Rakovka za rok 2015 musí být umístěny na území co nejméně dotčeném stavbou, účinkem vody nebo jinými vnějšími vlivy. Četnost a umístění těchto bodů závisí na přehlednosti, dostupnosti a konfiguraci sledovaného terénu a dále z předpokládaného způsobu využívání předmětných ploch. Vlastní stanovení sedání a deformace skládkového tělesa pak vychází z pravidelného (minimálně 1x ročně) zaměřování zřízených monitorovacích bodů na skládce. 3. Výsledky měření 3.1. Provedená měření Jarní kolo monitoringu bylo provedeno dne Během odběrů bylo skoro jasno, teplota vzduchu činila 16 C a atmosférický tlak 960,8 mbar. Měření provedli Ing. Martin Váňa a Jindřich Valíček, MBA. Vzorky podzemních vod byly odebrány dynamickým odběrem z monitorovacích vrtů HJ-1 (vrt pod skládkou), HJ-2 (referenční vrt nad skládkou) a studny u vjezdu na skládku. Vzorky povrchových vod byly odebrány ze Sobního potoka bodovým odběrem na místech PV-1 a PV-2. Vzorky průsakových vod byly odebrány bodovým odběrem z akumulační jímky pod skládkou. Monitoring plynu byl proveden současně s odběry vod za stejných povětrnostních podmínek. Vzorky skládkového vzduchu byly odebrány z odplyňovacích šachet Š-1 až Š-4. V rámci stanovení povrchové migrace metanu bylo provedeno 12 povrchových měření pravidelně rozmístěných po ploše filtru a změřena účinnost biofiltru. Analýza vzorků skládkového vzduchu byla prováděna pomocí přenosného analyzátoru plynu Eagle firmy RKI Instruments. Podzimní kolo monitoringu bylo provedeno dne Měření provedli Jindřich Valíček a Ing. Martin Váňa za zataženého počasí s teplotou vzduchu 15 C. Vzorky podzemních vod byly odebrány dynamickým odběrem z monitorovacícho vrtu HJ-1 (vrt pod skládkou). Z vrtu HJ-2 (referenční vrt nad skládkou) nemohl být odebrán vzorek, protože byl vrt ucpaný. Vzorek povrchové vody mohl být odebrán pouze jeden z důvodu nedostatku vody pro odběr. Odběry vzorků ze studny a jímky se provádějí pouze na jaře. Monitoring plynu byl proveden současně s odběry vod za stejných povětrnostních podmínek. Vzorky skládkového vzduchu byly odebrány z odplyňovacích šachet Š-1 a Š-2, Š-3 a Š-4. V rámci stanovení povrchové migrace metanu z biofiltru bylo provedeno 12 povrchových měření pravidelně rozmístěných po ploše biofiltru a změřena účinnost biofiltru. Analýza vzorků skládkového vzduchu byla prováděna pomocí přenosného analyzátoru plynu Eagle firmy RKI Instruments. Téhož dne bylo provedeno zaměření tvaru skládkového tělesa a bodů geotechnického monitoringu. Měření bylo provedeno pomocí totální stanice Nikon DTM-410 s odrazným hranolem. Obě kola monitoringu proběhla za standardních podmínek dle interních operačních postupů dodavatele měření a v souladu s podmínkami IP skládky. O provedených pracích byl proveden zápis do provozního deníku a vyhotoveny příslušné protokoly, jež byly provozovateli skládky odeslány společně s výsledky monitoringu. Dynamické odběry vzorků podzemních vod byly provedeny pomocí ponorného vzorkovacího elektročerpadla Reich s výkonem 19 l/min. Při odběrech byly přímo na místě měřeny ph a HPV; naměřené hodnoty jsou uvedeny v tabulce č. 1. Vzorky vod nebyly před transportem chemicky stabilizovány, k jejich uchování bylo použito vzorkovnic dodaných laboratoří. Analytické práce zajistila akreditovaná laboratoř VZ lab s.r.o., laboratorní protokoly jsou obsaženy v příloze č. 2. ARTEZIS Solution s.r.o., Osadní 26, Praha 7, tel.:

6 Vyhodnocení komplexního monitoringu skládky odpadů Rakovka za rok 2015 Označení Typ odběru HPV reakce vody vodivost teplota [m] [m] [ph] [ph] [ms/m] [ms/m] [ C] [ C] jímka jímka - - 7,2-6,18-16,2 - studna studna - - 6,8-0, HJ 1 vrt 9,00 7,70 5,5 6,7 0, HJ 2 vrt 4,53-5,0-0, PV 1 potok - - 6,6-0,39-13,2 - PV 2 potok - - 6,8 8,1 0,35-13,2 - Tab. č. 1: Souhrn odběrů vzorků vod včetně veličin měřených v terénu 3.2. Monitoring průsakových vod Složení průsakových vod je shrnuto v tabulce č. 2, kompletní laboratorní protokol je pak obsažen v příloze č. 2. Parametr jedn reakce vody ph 7,2 vodivost ms/m 6,18 RL mg/l x ročně BSK 5 mg/l 55,1 CHSK Cr mg/l 314 chloridy mg/l 1020 NO 3 - mg/l 469 NH 4 + mg/l 130 Tab. č. 2: Souhrn výsledků monitoringu průsakových vod 1 x za rok (2015) Integrované povolení ve svém původním znění stanovovalo závazné limity pro odvoz na ČOV v Týně nad Vltavou. Ve změněném znění již tyto limity nefigurují, nicméně původní hodnoty mohou být nadále používány pro orientační posouzení znečištění průsakových vod. Z tabulky je patrné, že kvalita vod odpovídá složení běžné skládky komunálního odpadu Monitoring podzemních vod Výsledky rozborů podzemních vod jsou obsaženy v tabulce č. 3, laboratorní protokoly jsou k nahlédnutí v příloze č. 2. Posuzování kvality podzemních vod se provádí srovnáním chemického složení vody v objektech HJ-1 a studna s hodnotami referenčního vrtu HJ-2, srovnáním s výsledky monitoringu v předchozím období a srovnáním s limitem dle IP ve znění změny z r Koncentrace kovů jsou minimální. Ve všech sledovaných parametrech vyhovuje kvalita podzemní vody předepsaným limitům. ARTEZIS Solution s.r.o., Osadní 26, Praha 7, tel.:

7 Vyhodnocení komplexního monitoringu skládky odpadů Rakovka za rok 2015 HJ1, HJ2 2x ročně, studna 1x ročně 1x za 2 roky Parametr jedn. limit dle IP reakce vody ph 6-9,5 studna HJ-1 HJ-2 ( ) ( ) ( ) ( ) ( ) 6,80 5,5 6,7 5,0 - vodivost ms/m 250 0,43 0,22-0,35 - železo g/l mangan g/l <20 < zinek g/l < amonné <0,03 <0,03 0,07 <0,03 - ionty mg/l 0.5 dusičnany mg/l 82 79,4 25,1 29,4 56,8 - chloridy mg/l ,7 6,4 5,1 27,7 - CHSK Cr mg/l 26 10,3 <3 <3 <3 - BSK 5 mg/l 3.8 <3 <3 <3 <3 - RL mg/l C10 - C40 mg/l As mg/l Cd mg/l Cr celk. mg/l Cu mg/l Hg mg/l Ni mg/l Pb mg/l NO2- mg/l SO 4 2- mg/l Tab. č. 3: Souhrn výsledků laboratorních rozborů podzemních vod v roce Výsledky byly srovnány s limity dle IP bod H.2.4 ve znění změny z r. 2013, případné překročení mezní hodnoty je vyznačeno červenou barvou Monitoring povrchových vod Odběr vzorků povrchových vod byl proveden současně s odběry podzemních vod. Výsledky rozborů jsou shrnuty v tabulce č. 4, kompletní laboratorní protokoly jsou pak obsaženy v příloze č. 2. Kvalitativní požadavky na složení vody v potoce dlouhodobě vykazující problémy s dusičnany, což však nelze považovat za havárii, ale regionální stav, oscilující v odpovídajícím rozptylu. Znečištění NO3 není sledováno dalšími charakteristickými indikátory typického znečištění ze skládky. ARTEZIS Solution s.r.o., Osadní 26, Praha 7, tel.:

8 Vyhodnocení komplexního monitoringu skládky odpadů Rakovka za rok x ročně 1x rok Parametr jedn. NV 61/2003 Sb. ( ) PV-1 ( ) ( ) PV-2 ( ) teplota C max 29 13,2-13,2 - reakce vody ph 6-9 6,6-6,8 8,1 vodivost ms/m - 0,39-0,35 - CHSK Cr mg/l 26 5,9 - <3 <3 BSK 5 mg/l 3.8 <3 - <3 <3 chloridy mg/l ,5-32,6 30,4 N-NO 3 - mg/l 5.4 3,4-7,5 9,0 N-NH 4 + mg/l 0.23 <0,04 - <0,04 <0,04 C10-C40 * mg/l <0,05 Tab. č. 4: Souhrn výsledků monitoringu povrchových vod v roce 2014; překročení obecných požadavků na přípustné znečištění povrchových vod dle přílohy č. 3 nařízení vlády č. 61/2003 Sb., ve znění pozdějších předpisů je vyznačeno podbarvením. *1x ročně 3.5. Měření jakosti a množství skládkového plynu v jímacích studnách (2 x ročně) Výsledky monitoringu plynu jsou shrnuty v tabulce č. 5, protokoly z měření jsou pak k nahlédnutí v příloze č. 5. Grafické znázornění koncentrací podpovrchového metanu a oxidu uhličitého na skládce je obsahem příloh č. 6 a 7. Během jarního kola monitoringu se koncentrace podpovrchového metanu pohybovaly v rozmezí hodnot 1,5 až 31,0 % obj., aritmetický průměr ze čtyř měření činil 17,6 % obj. CH4. Koncentrace oxidu uhličitého se pohybovaly v rozmezí 2,0 až 22,8 % obj. (průměr 13,8 % obj. CO2). Při pohledu na situaci skládky (příloha č. 6) je patrné, že se skládkový plyn netvoří rovnoměrně. Vyšší koncentrace metanu byly i v minulosti zaznamenány v jižní části III. etapy. Koncentrace metanu v plynové šachtě PŠ 1 na zrekultivované části skládky byla velmi malá. Koncentrace metanu ve 3 ostatních jímacích studnách na provozované části skládky byly vyšší. Při ní kampani se koncentrace podpovrchového metanu pohybovaly v rozmezí 3,7 až 29,3 % obj., u oxidu uhličitého pak 3,1 až 20,6 % obj. Průměrné hodnoty měření činily 14,3 % obj. CH4 a 12,5 % obj. CO2, což znamená, že proti jarnímu období došlo k lehkému poklesu produkce skládkového plynu. ARTEZIS Solution s.r.o., Osadní 26, Praha 7, tel.:

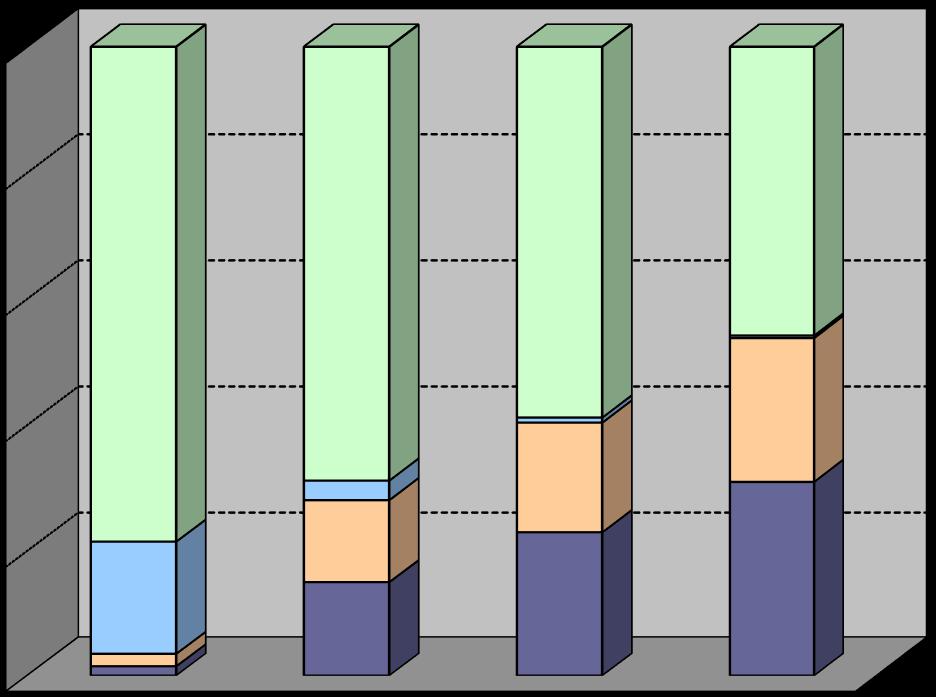

9 objemová koncentrace Vyhodnocení komplexního monitoringu skládky odpadů Rakovka za rok 2015 ŠACHTY CH4 CO2 měření min. max. průměr měření min. max. průměr ,5 31,0 17,6 4 2,0 22,8 13, ,7 29,3 14,3 4 3,1 20,6 12,5 Tab. č. 5: Souhrn měření jakosti a množství skládkového plynu v odplyňovacích šachtách za rok 2015; minimální, maximální a průměrné hodnoty obsahu metanu a oxidu uhličitého ve skládkovém plynu [% obj.] 100% N2 O2 CO2 CH4 80% 60% 40% 20% 0% PŠ 1 PŠ 2 PŠ 3 PŠ 4 Obr. č. 1A: Složení skládkového vzduchu v plynových šachtách, jarní kolo monitoringu 2015 ARTEZIS Solution s.r.o., Osadní 26, Praha 7, tel.:

10 objemová koncentrace Vyhodnocení komplexního monitoringu skládky odpadů Rakovka za rok 2015 N2 100% O2 CO2 CH4 80% 60% 40% 20% 0% PŠ 1 PŠ 2 PŠ 3 PŠ 4 Obr. č. 1B: Složení skládkového vzduchu v plynových šachtách ní kolo monitoringu Stanovení povrchové migrace metanu Stanovení povrchové emise metanu se po změně IP neprovádí 3.7. Měření účinnosti biofiltru V rámci prováděného monitoringu byla změřena účinnost biofiltru a to způsobem uvedeným v ČSN Skládkování odpadů odplynění skládek. Během jarního kola monitoringu, těsně nad povrchem náplně (štěpka), bylo provedeno 12 měření obsahu metanu. Výsledky jsou zobrazeny v tabulce č. 7, průměrné koncentrace CH4 nepřekročily ani v jednom období limitní hodnotu 1,0 % obj. Pořadí měření koncentrace CH4 v ppm koncentrace CH4 v % obj. koncentrace CH4 v ppm koncentrace CH4 v % obj. 1 0,00 0, ,00 0, ,00 0, ,00 0, ,00 0, ,00 1, ,00 0, ARTEZIS Solution s.r.o., Osadní 26, Praha 7, tel.:

11 Vyhodnocení komplexního monitoringu skládky odpadů Rakovka za rok ,00 0, ,00 0, ,00 0, ,00 0, ,00 0, PRŮMĚR 1950,00 0, ,3 0,10 Tab. č. 7: Měření účinnosti biofiltru, koncentrace měřeny těsně nad povrchem náplně (flux-box) Během ního kola monitoringu bylo stejným způsobem provedeno dalších 12 měření obsahu metanu. Výsledky jsou zobrazeny v tabulce č. 7. Průměrné koncentrace CH4 opět nepřekročily ani v jednom případě limitní hodnotu do 1 % obj., je tedy patrné, že biofiltr funguje správně Monitoring sedání skládky Síť měřících bodů pro geotechnický monitoring byla obnovena dne Na jižním vrchlíku rekultivované části byly umístěny nové monitorovací body a zaměřeny. Body byly stabilizovány plastovým mezníkem a označeny kolíkem. Nové zaměření bylo provedeno dne Měření provedli Jindřich Valíček a Ing. Martin Váňa pomocí totální stanice Nikon DTM-410 s odrazným hranolem. Stanice je vybavena interním softwarem, řešícím geodetické úlohy v reálném čase. Výstupem měření jsou polohopisné a výškopisné souřadnice měřených bodů a to v polohopisném systému S-JTSK a výškopisném systému BPV, výsledné souřadnice bodů jsou uvedeny v tabulce č. 8. Geodetické údaje o měřených bodech jsou obsaženy v samostatné technické zprávě. číslo bodu souřadnice Y X Z poznámka , ,76 464,34 stanovisko stroje , ,61 460,28 vztažný bod , ,36 457,91 vztažný bod bod zrušen , ,33 461,541 monitorovací bod , ,20 461,984 monitorovací bod , ,47 462,225 monitorovací bod Tab. č. 8: Souřadnice monitorovacích bodů pro sledování deformací a sedání skládkového tělesa. ARTEZIS Solution s.r.o., Osadní 26, Praha 7, tel.:

12 Vyhodnocení komplexního monitoringu skládky odpadů Rakovka za rok Monitoring provozu skládky Na ploše skládky nebyly zjištěny žádné odpady neuvedené v seznamu odpadů v Provozním řádu skládky. Uložené odpady jsou průběžně překrývány vrstvou materiálu TZS tak, aby nedocházelo k nežádoucímu úniku skládkového plynu do atmosféry. Zařízení skládky je udržováno v provozuschopném stavu, areál je udržován v čistotě. 4. Vyhodnocení komplexního monitoringu za rok 2015 Provoz skládky v roce 2015 proběhl z hlediska monitoringu bez zvláštních událostí, na skládce nebyl zaznamenán žádný havarijní stav ani porušení podmínek integrovaného povolení. Skládka byla provozována v souladu s provozním řádem skládky, během monitorovacích akcí nebyl ve způsobu provozování skládky shledán žádný závadný stav či technologická nekázeň. Průsaková voda Průsakové vody mají relativně stálé složení, obsah kovů je minimální. Integrované povolení ve svém původním znění stanovovalo závazné limity pro odvoz na ČOV v Týně nad Vltavou. Ve změněném znění již tyto limity nefigurují, nicméně původní hodnoty mohou být nadále používány pro orientační posouzení znečištění průsakových vod. Z výsledků je patrné, že kvalita vod odpovídá složení běžné skládky komunálního odpadu. V případě potřeby mohou být průsakové vody z jímky vyvezeny na smluvní ČOV. Podzemní voda Ve studni a ve vrtech HJ-1, HJ-2 byly během obou monitorovacích kol naměřeny mírně zlepšené hodnoty dusičnanů. Vyšší hodnoty u dusičnanů jsou pro zdejší vody typické a patrně pochází ze zemědělské činnosti v okolí, koncentrace kovů jsou minimální. Snížení mohlo však nastat i sníženou mobilitou v důsledku minimálních srážek. U vrtu HJ-1 HJ-2 došlo během jarní kampaně ke změně ph na 5 a 5,5 což je mimo limit IP. Změna ph však nebyla doprovázena žádným indikátorem změny chemismu nebo dalšími neobvyklými hodnotami. V ním kole došlo k návratu na původní hodnoty. Povrchová voda Vzorky povrchové vody ze Sobního potoka pod vyústěním vnější drenáže skládky splňují předepsané požadavky IP skládky, opět s výjimkou dusičnanů, kvalitou vody odpovídají složení vody v potoce nad skládkou. Ze srovnání s výsledky předchozího monitoringu vyplývá, že se složení vody v potoce příliš nemění, pouze u stanovení CHSKCr a BSK5 dochází k malým sezónním změnám. Vyšší hodnoty u nitrátů dusíku jsou pro zdejší vody typické a zjevně pochází ze zemědělské činnosti v okolí. Nitrát je vysoce mobilní v půdě a rychle se dostává ke kořenům rostlin, ale i do podzemních a povrchových vod. Je důležité poznamenat, že v podstatě všechen dusík v půdě, ať už byl aplikován jako močovina, v amonné formě či jako nitrát, skončí před absorbcí rostlinami jako nitrát. Hodnoty a zejména pozadí nezavdávají příčinu k hodnocení jejich zvýšení, jako havárie. ARTEZIS Solution s.r.o., Osadní 26, Praha 7, tel.:

13 Vyhodnocení komplexního monitoringu skládky odpadů Rakovka za rok 2015 Skládkový plyn Starší skládkové etapy byly rekultivovány, podpovrchový průzkum plynu se proto zde již neprovádí. Pod těsnící vrstvou byl položen odplyňovací systém, ukončený v severozápadní části biofiltrem s náplní štěpky. V současnosti se monitoring plynu provádí pouze na plynových studních. V odpadech probíhají intenzivní metanogenní procesy, projevující se produkcí CO2 a CH4. Naměřené hodnoty složení skládkového vzduchu byly přepočteny na formalizované složení plynu, umožňující rámcovou analýzu chemických pochodů ve skládce. Výsledkem je procentuální zastoupení formálních složek plynu: - formalizovaný bioplyn (BP) teoretická binární směs CH4 74 % obj. a CO2 26 % obj., stanovená z průměrného složení bioplynu na skládkách a z reaktorové digesce - plyn z acidogenních procesů (AP) oxid uhličitý pocházející z acidogenních procesů (první fáze biodegradace organické hmoty), složka tvořena čistým CO2 - spotřebovaný vzduch (SV) plynná směs oxidu uhličitého a dusíku, vnikající dýcháním skládkových organismů a rozkladem organické hmoty. Složení výsledné směsi je určeno CO2 11,7 % obj. a N2 88,3 % obj - nezměněný vzduch (NV) infiltrovaný vzduch tělesem skládky, složení odpovídá složení běžné atmosféry O2 20,9 % obj. a N2 79,1 % obj. Přepočet je prováděn subtraktivním postupem ze zjednodušené čtyřsložkové směsi CH4, CO2, O2 a N2. Metoda předpokládá, že jediným zdrojem N2 v tělese skládky je infiltrace z okolní atmosféry. Dusík pocházející z rozkladu organické hmoty, stejně jako ostatní minoritní složky skládkového plynu se zanedbávají. Výsledky přepočtu na formalizované složení skládkového vzduchu zobrazují obrázky č. 5A a č. 5B. Je z nich patrné, že od jarního měření nedošlo na šachtách k výrazné změně ve složení skládkového vzduchu. Malý rozměr skládky nicméně vylučuje možnost ekonomického využití zdejšího plynu. Nízké koncentrace skládkového plynu v některých odplyňovacích šachtách jsou dány jejich konfigurací a technickým řešením. Šachty PŠ-1 a PŠ-2 jsou umístěny asymetricky v blízkosti nerekultivované hrany, kudy dochází k rozsáhlému pronikání vzduchu z okolí. Šachty na ploše III. etapy jsou mělké a také občas náchylné k pronikání vzduchu z okolí. Plyn v PŠ-1 a PŠ-2 je proto směsí hlavně SV a NV, produkty biologického rozkladu nepřesahují 6 % obj.. Význam šachet vzroste až po dokončení úplné rekultivace skládky, kdy budou využity pro odplyňovací systém skládky. Z toho důvodu musí být udržovány v dobrém technickém stavu a průběžně kontrolovány. ARTEZIS Solution s.r.o., Osadní 26, Praha 7, tel.:

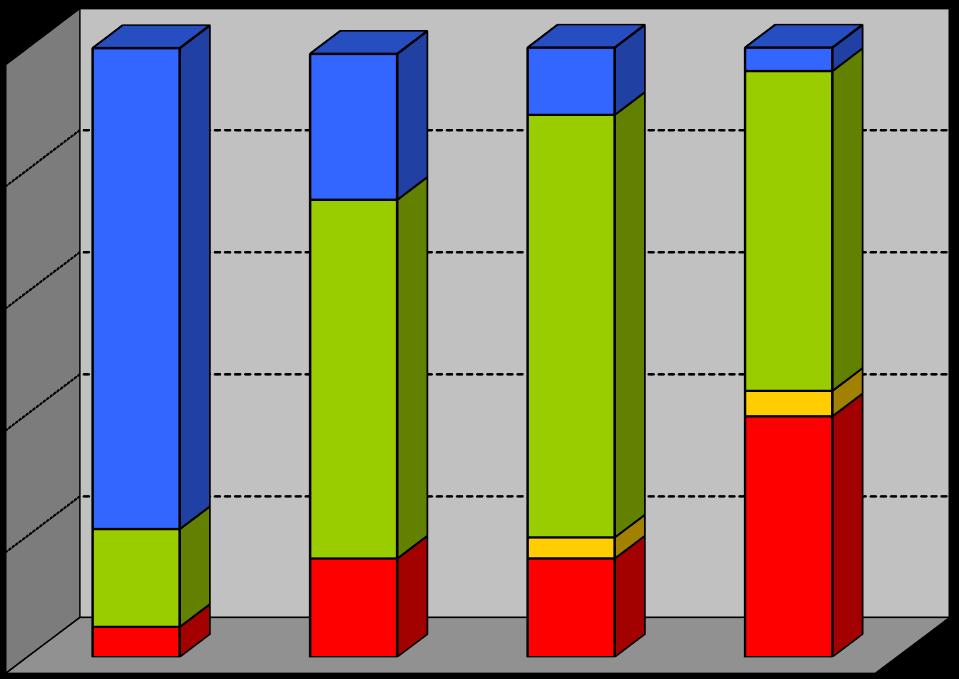

14 objemový podíl složky objemový podíl složky Vyhodnocení komplexního monitoringu skládky odpadů Rakovka za rok % 80% NV SV AP BP 60% 40% 20% 0% PŠ 1 PŠ 2 PŠ 3 PŠ 4 Obr. č. 5A: Formální složení skládkového vzduchu v plynových šachtách na skládce Rakovka, jarní kolo monitoringu za rok % 80% NV SV AP BP 60% 40% 20% 0% PŠ 1 PŠ 2 PŠ 3 PŠ 4 Obr. č. 5B: Formální složení skládkového vzduchu v plynových šachtách na skládce Rakovka, ní kolo monitoringu za rok 2015 Ze srovnání s výsledky předchozího monitoringu vyplývá (obrázek č. 6), že na skládce došlo v posledních několika letech k výraznému nárůstu v produkci skládkového plynu. Je to jednak ARTEZIS Solution s.r.o., Osadní 26, Praha 7, tel.:

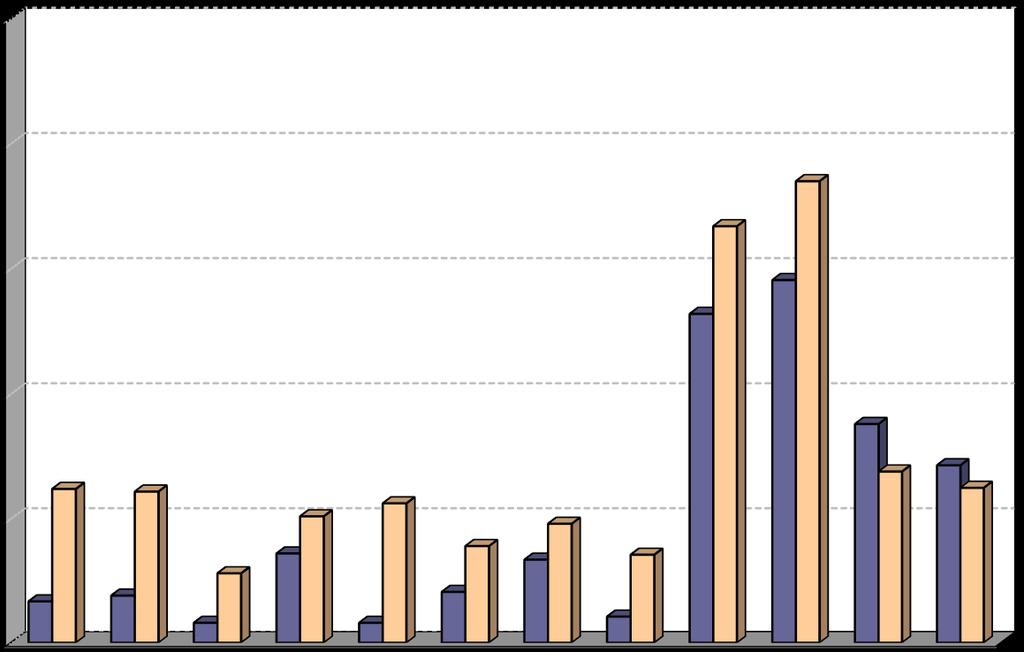

15 objemová koncentrace [%] Vyhodnocení komplexního monitoringu skládky odpadů Rakovka za rok 2015 spojeno se změnou technologie ukládání odpadu (náhrada buldozeru kompaktorem), jednak omezením měření pouze na šachty. Průměrná koncentrace podpovrchového metanu, vypočtená jako aritmetický průměr ze všech měření, činí 16,0 % obj. CH4, což skládku dle ČSN řadí do II. třídy. 50 CH4 CO2 ŠACHTY Obr. č. 6: Průměrné objemové koncentrace metanu a oxidu uhličitého v plynových šachtách při jednotlivých monitorovacích kolech ARTEZIS Solution s.r.o., Osadní 26, Praha 7, tel.:

16 Vyhodnocení komplexního monitoringu skládky odpadů Rakovka za rok 2015 Deformace a sedání skládkového tělesa Změřené souřadnice monitorovacích bodů byly srovnány s výsledky monitoringu za rok 2014 (tabulka č. 9). ID bodu rok měření výškový rozdíl zaměření ,552 zaměření , /2014-0,011 zaměření ,989 zaměření , /2014-0,005 zaměření ,233 zaměření , /2014-0,008 Tab. č. 9: Srovnání dosavadních výsledků geotechnického monitoringu Z porovnání vyplývá, že skládkové těleso podléhá jenom velmi mírným deformacím a sedání v řádu prvních cm/rok. Míra vertikálního poklesu koruny skládky se pohybuje okolo 1 cm / rok. Uvedený pokles je kombinací pohybů spojených se sedáním skládky a sesedáním uložených odpadů a deformací překryvné zeminy, zvolený způsob geotechnického monitoringu nicméně nedovoluje jejich oddělení. Další kolo měření bude provedeno na roku Závěry a doporučení 5.1. Závěry Na základě výsledků monitoringu za rok 2015 lze konstatovat, že: kvalita průsakových vod odpovídá složení běžné skládky komunálního odpadu. V případě potřeby mohou být průsakové vody z jímky vyvezeny na smluvní ČOV. Hlavními znečišťujícími složkami jsou organické látky, projevující se mírně zvýšenou hodnotou CHSKCr a BSK5; ve studni a ve vrtech HJ-1, HJ-2 byly během jarního monitorovacího kola naměřeny zvýšené hodnoty kselosti ph (5 a 5,5) které v ním kole opět poklesly na původní hodnoty. Koncentrace kovů jsou minimální. V ostatních parametrech vyhovuje kvalita podzemní vody předepsaným limitům; u povrchových vod nedošlo k překročení povolených hodnot v žádném ze sledovaných ukazatelů mimo nitrátů dusíku; tyto výkyvy jsou pro danou oblast však typické, N-(NO3-) je součástí všech hnojiv. O správnosti stanovení ve vztahu k dlouhodobě ARTEZIS Solution s.r.o., Osadní 26, Praha 7, tel.:

17 Vyhodnocení komplexního monitoringu skládky odpadů Rakovka za rok 2015 sledovaným hodnotám není pochyb. Ve sledování se bude pokračovat. Nejedná se tedy zjevně o havarijní stav. průměrný obsah podpovrchového metanu činil v jarním období 17,6 % obj., na pak 14,3 % obj. Produkce skládkového plynu oproti předchozím létům mírně klesla. v některých odplyňovacích šachtách je střídavě obsah skládkového plynu minimální, je zde přisáván vzduch z okolí. Šachty jsou nicméně v dobrém technickém stavu, k průniku kyslíku dochází pravděpodobně skrze vrstvy odpadů v okolí šachet; účinnost skládkového biofiltru je dostatečná, ani v jednom případě nebyla nad jeho povrchem zaznamenána hodnota přesahující 1% obj. CH4 a průměrné koncentrace jsou hluboko pod touto hodnotou; na aktivní skládkové ploše probíhají práce na vytažení plynových studní a jejich následném utěsnění, nové studny se dosud neměří z důvodů nedostatečné vrstvy odpadu na zrekultivovaném tělese skládky byly zaměřeny tři body geotechnického monitoringu, v jeho okolí se pak nachází tři body vztažné sítě Doporučení průběžně kontrolovat technický stav odplyňovacích šachet, zejména pak jejich utěsnění; skládkovat na minimální otevřené ploše, nepřemisťovat velké objemy odpadu, pokračovat v plynulém překrývání pracovních vrstev skládky inertním materiálem; věnovat zvýšenou pozornost ochraně stabilizovaných bodů pro geotechnický monitoring, v případě provádění zemních nebo stavebních prací oznámit tuto skutečnost provozovateli systému. vyčistit zpříčený kámen - referenční vrt HJ2, aby bylo možné opět odebírat vzorky vod V Praze dne 8. března 2016 Jindřich Valíček, AS autorizovaný technik pro geotechniku odborně způsobilý hydrogeolog ARTEZIS Solution s.r.o., Osadní 26, Praha 7, tel.:
