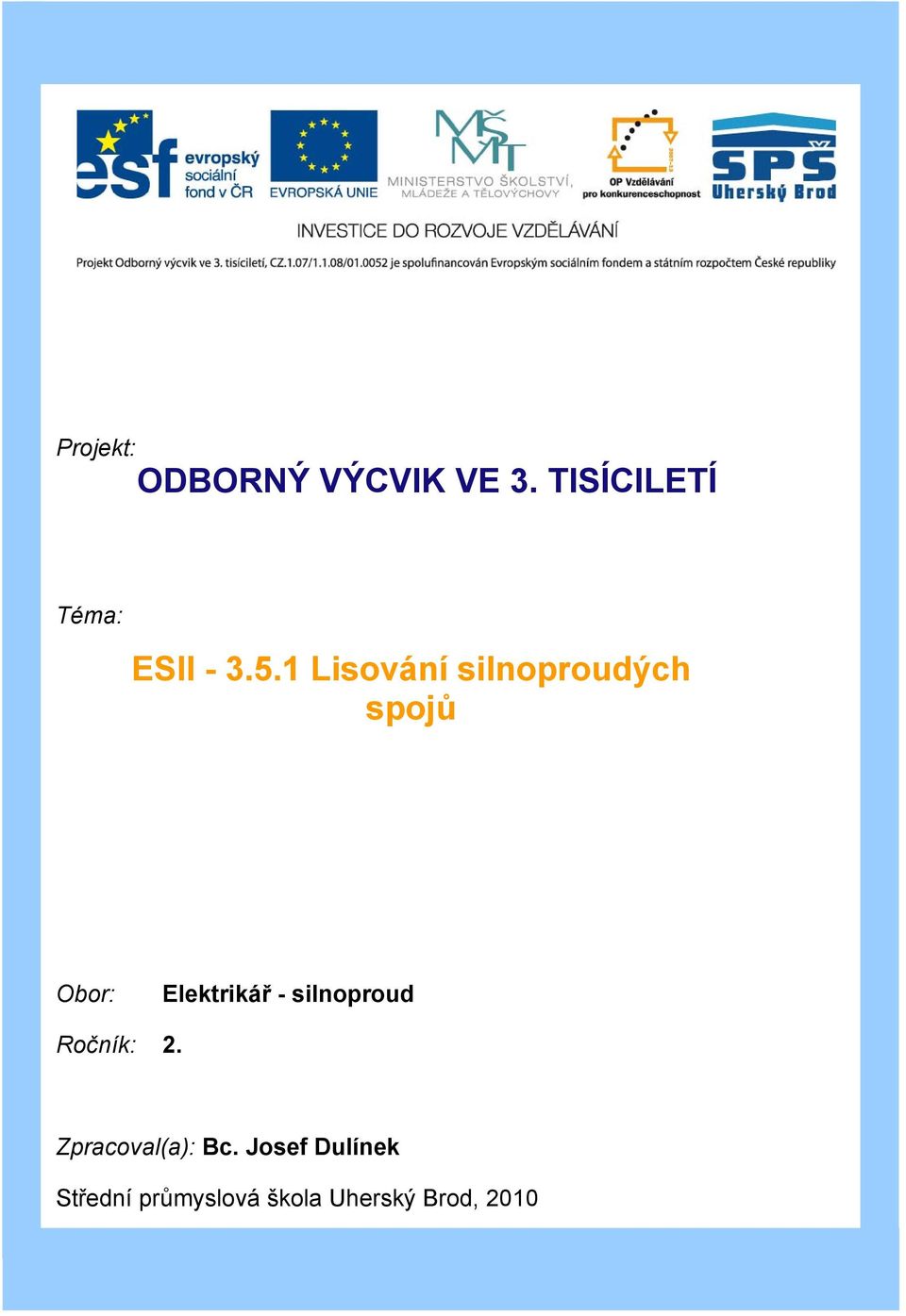

1 Projekt: ODBORNÝ VÝCVIK VE 3. TISÍCILETÍ Téma: ESII Lisování silnoproudých spojů Obor: Elektrikář - silnoproud Ročník: 2. Zpracoval(a): Bc. Josef Dulínek Střední průmyslová škola Uherský Brod, 2010

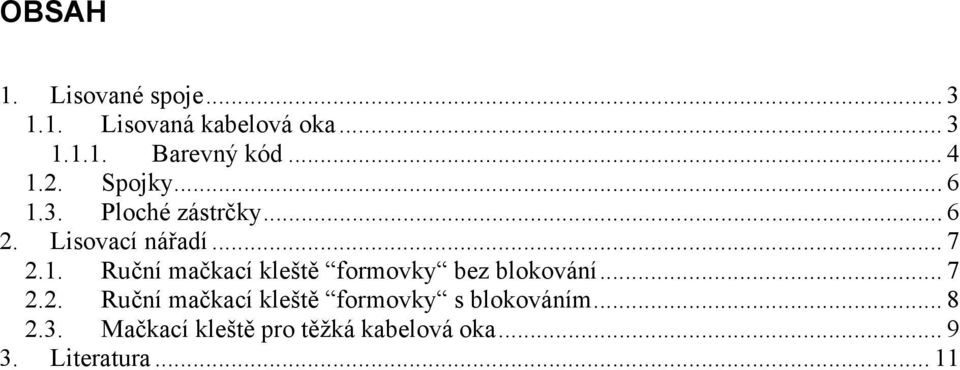

2 OBSAH 1. Lisované spoje Lisovaná kabelová oka Barevný kód Spojky Ploché zástrčky Lisovací nářadí Ruční mačkací kleště formovky bez blokování Ruční mačkací kleště formovky s blokováním Mačkací kleště pro těžká kabelová oka Literatura... 11

3 1. Lisované spoje Úvod Existují různé možnosti pro zhotovení mechanických spojení mezi vodiči. Velmi známé jsou samozřejmě šroubové spoje. V současné době se však upřednostňují lisované spoje. Místo "lisovaný spoj" používáme také někdy názvy "sražený spoj" nebo "přiškrcený spoj". Všemi těmito výrazy se označuje stejný spoj. Existují různé druhy a značky lisovaných kabelových ok pro zhotovení spojení mezi vodičem a bodem napojení. Existují také různé druhy lisovaných spojek pro zhotovení spojů mezi dvěma nebo třemi dráty navzájem. Obrázek 1. Spojka. Obrázek 2. Lisovací oko. Princip Lisované spojení spočívá na principu přetváření za studena. Šachta kabelového oka nebo spojky se natlačí velkým tlakem na vodič. Tím se vodič a šachta kabelového oka na sebe upevní přetvářením za studena. Obrázek 3. Stav vodiče při lisování za studena. Přednosti lisovaných spojení: - spojení se vytvoří velmi rychle - spojení se zhotoví přes celý povrch šachty, čímž získáme dobrý elektrický kontakt - spojení má dobrou pevnost při tahu. Lisované spojky se vyrábí v různých provedeních a rozměrech. Kolem šachty může ale nemusí být izolační pouzdro. Pokud kolem šachty izolační pouzdro je, spojení je po stlačení také dobře izolované Lisovaná kabelová oka Kabelové oko a šachta jsou zhotoveny z pocínované elektrolytické mědi. Na vnitřní straně šachty se nachází drážky pro zvýšení kontaktní plochy a pevnosti v tahu. Otvor šachty

4 připomíná tvar trychtýře, abychom mohli drát lépe zavést. Slouží také k tomu, aby se drát nezlomil v místě, kudy vchází do šachty. Kolem kabelového oka může být izolační pouzdro z umělé hmoty. Pouzdro z umělé hmoty izoluje spojení a chrání drát vůči nepříznivým vlivům otřesů. Drát, který je vystavený otřesům, se snadno láme. Izolační pouzdro oka navazuje na drátovou izolaci a slouží také jako tahové odlehčení. Kabelová oka jsou k dostání v různých šířkách a s různými diametry pro připojovací otvor Barevný kód Objímka lisovaných kabelových ok a kabelových spojek má určitou barvu. Barva udává povolený průměr drátu. Barevné kódy vidíme v tabulce 1. Tab.1 Barevný kód Barevný Min. max. kód průměr Použití při průměru drátu červený 0,25 1,6 mm 2 1,5 mm 2 modrý 1,0 2,6 mm 2 2,5 mm 2 žlutý 2,7 6,6 mm 2 4 mm 2 6 mm 2 Provedení Kabelová oka se dodávají v různých provedeních. Nejdůležitější uvedeme. Kruhová kabelová oka se používají pro napojení na konci drátu. Kruhový jazyk se upevní maticí. Obrázek 4. Lisovací očko. Otevřené jazykové kabelové oko se používá pro zasouvací spojení pod hlavami šroubu apod. K dostání jsou v různých provedeních: a) vidlice b) vidlice s přírubou c) hák d) drážkový kruhový jazyk e) kolík

5 a) b) c) d) e) Kabelové oko s kolíkovým jazykem se používá pro korunové svorkové bloky a přípojné svorky např. u relé. Kolíková kabelová oka existují v různých provedeních. Úzké provedení je určeno pro připojovací bloky, přičemž přípoje jsou velmi těsně u sebe. Obrázek 5. Připojení kolíku na svorkovnici. Speciálním provedením je pružný typ kolíku. Je určen pro připojení, která jsou vystavena silným otřesům. Speciální tvar kolíku zabrání uvolnění šroubu otřesy v přípojném bloku. Obrázek 6. Lisovací kolík. Některé druhy kabelu mají jádro speciálního tvaru (např. sektorový tvar). Pro tento druh kabelu existuje kabelové oko, jehož šachta připouští velmi velkou deformaci.

6 1.2. Spojky Kabelové spojky Kabelové spojky se používají pro spojení kabelů. Jsou velmi praktické, když nemůžeme nebo nechceme napojit kabely na přípojné svorky nebo na řadovou svorku. Např. pro spojení krátkých kabelů nebo pro spojení mezi dvěma vinutími v motoru. Kabelové spojky mají stejnou konstrukci a vlastnosti jako ostatní kabelová oka. Stykové spojky U těchto spojek se žíly, které musí být spojeny, stlačí na obou stranách do spojky a každá se stlačí zvlášť. Většinou je uprostřed spojky vyhloubení. Tímto vyhloubením můžeme kontrolovat, jestli jsou jádra zavedena dostatečně daleko. U izolovaného provedení je izolace u vyhloubení průhledná. Obrázek 7. Lisovací spojky. Při zhotovování spojení musíme stále kontrolovat, jestli jsou žíly dobře zavedeny. Kromě stykových spojek známe: Paralelní spojky, u kterých jsou obě žíly spojeny jedním sevřením, a koncové spojky, kde jsou obě žíly na jedné straně prostrčeny do spojky a pomocí jednoho sevření spojeny. Obrázek 8. Lisovací dutinka Lisovaná spojení jsou obzvláště vhodná pro spojení mezi jádry různých průměrů. Také můžeme udělat velmi dobré spojení mezi kabelem s masivním jádrem a kabelem se složeným jádrem Ploché zástrčky Jiným typem lisovaného spojení je spojení plochých zástrček. Ploché zástrčky se používají v současné době stále více. Předností plochých zástrček je to, že se rychle odpojí a po novém připojení ploché zástrčky vzniká opět dobré elektrické spojení. Kromě běžných šroubových napojení vidíme potom připojovací břity. Např. na relé a u přístrojů pro domácnost.

7 Obrázek 9. Druhy zástrček Lisovací nářadí Abychom mohli udělat lisované spojení, potřebujeme speciální nářadí, protože zhotovení lisovaného spojení musí nastat: - za požadovaného tlaku - na k tomu určeném místě - tak, aby kabelové oko nebo spojka byly stlačeny na správnou míru. Pro malá lisovaná spojení používáme většinou ruční smršťovací kleště. Pozor! Pro zhotovení dobrých lisovaných spojení musíme vždy použít předepsané nářadí. Kódování kabelových ok a kleště musí souhlasit. Každý výrobce lisovaných kabelových ok a spojení dodává také potřebné nářadí. Proto se používá u materiálu určitého výrobce vždy také nářadí stejného výrobce. 2. Lisovací nářadí 2.1. Ruční mačkací kleště formovky bez blokování Tyto kleště jsou provedeny poměrně jednoduše. Jsou používány pouze pro zhotovení malých sérií.

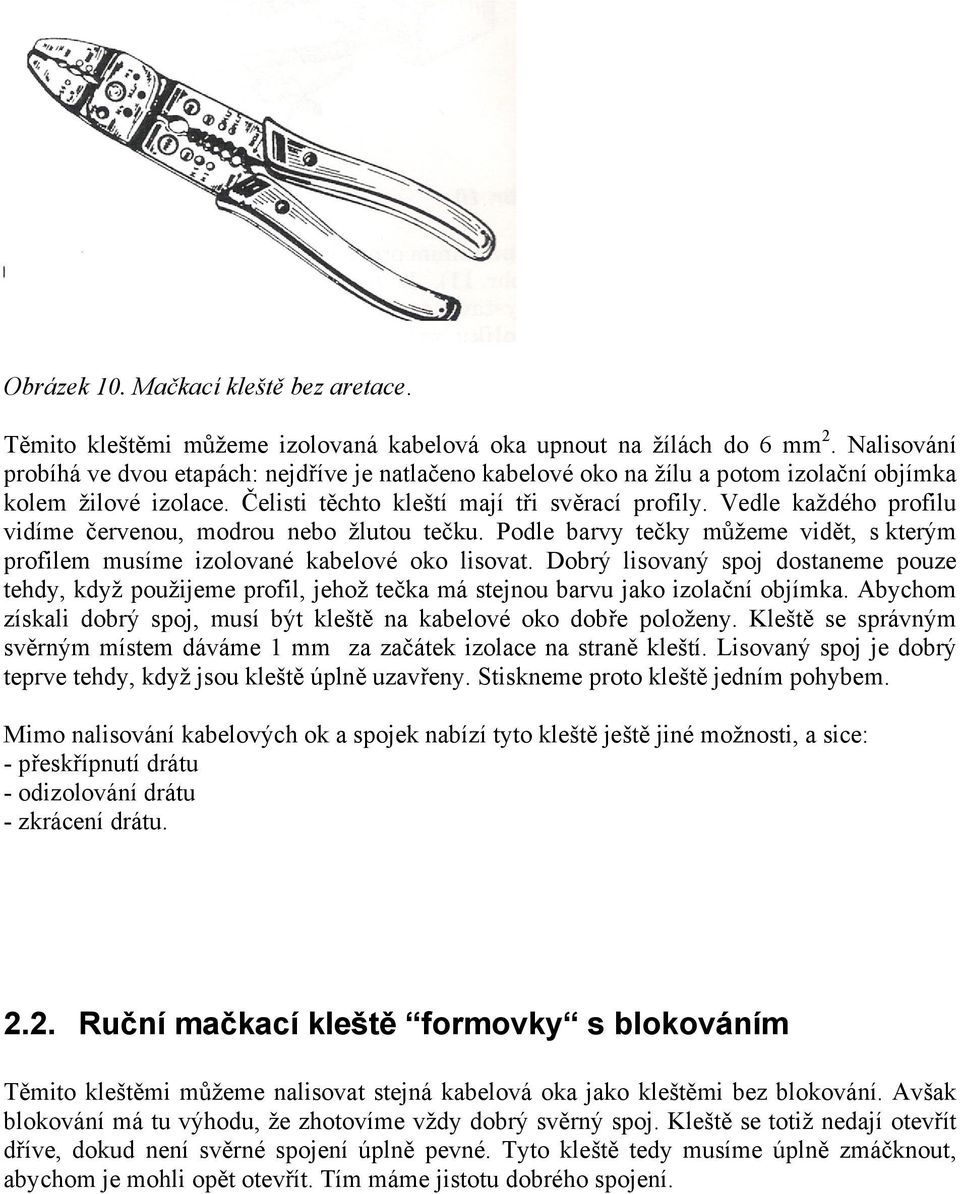

8 Obrázek 10. Mačkací kleště bez aretace. Těmito kleštěmi můžeme izolovaná kabelová oka upnout na žílách do 6 mm 2. Nalisování probíhá ve dvou etapách: nejdříve je natlačeno kabelové oko na žílu a potom izolační objímka kolem žilové izolace. Čelisti těchto kleští mají tři svěrací profily. Vedle každého profilu vidíme červenou, modrou nebo žlutou tečku. Podle barvy tečky můžeme vidět, s kterým profilem musíme izolované kabelové oko lisovat. Dobrý lisovaný spoj dostaneme pouze tehdy, když použijeme profil, jehož tečka má stejnou barvu jako izolační objímka. Abychom získali dobrý spoj, musí být kleště na kabelové oko dobře položeny. Kleště se správným svěrným místem dáváme 1 mm za začátek izolace na straně kleští. Lisovaný spoj je dobrý teprve tehdy, když jsou kleště úplně uzavřeny. Stiskneme proto kleště jedním pohybem. Mimo nalisování kabelových ok a spojek nabízí tyto kleště ještě jiné možnosti, a sice: - přeskřípnutí drátu - odizolování drátu - zkrácení drátu Ruční mačkací kleště formovky s blokováním Těmito kleštěmi můžeme nalisovat stejná kabelová oka jako kleštěmi bez blokování. Avšak blokování má tu výhodu, že zhotovíme vždy dobrý svěrný spoj. Kleště se totiž nedají otevřít dříve, dokud není svěrné spojení úplně pevné. Tyto kleště tedy musíme úplně zmáčknout, abychom je mohli opět otevřít. Tím máme jistotu dobrého spojení.

9 Obrázek 11. Formovky. Tyto kleště se velmi podobají ručním kleštím bez blokování. Těmito kleštěmi zhotovíme drátové a izolační sevření jedním pohybem. Tyto kleště použijeme pro nalisování velkého počtu spojení Mačkací kleště pro těžká kabelová oka V současné době se lisovaná spojení často používají také pro připojení těžkých kabelů. Pro nalisování těchto těžkých kabelových ok jsou k dostání speciální mačkací kleště. Těmito kleštěmi se vytváří čtyřhranná sevření. Do 25 mm 2 je jednorázové sevření dostačující. Pro větší průměry drátu musíme udělat dvě sevření vedle sebe. Dbáme na to, aby sevření nebyla vzhledem k sobě přetočena. Obrázek 12. Mačkací kleště. Obrázek 13. Ukázky mačkání ok a spojů.

10 Poznámky: Lisované spojení provádíme pouze na stlačeném kabelu a nikdy na masivním kabelu. Jednou zhotovené lisované spojení se nemůže rozpojit, aniž by nedošlo k poškození kabelového oka. V uvedených případech se musí vytvořený spoj odštípnout a musí se zhotovit spoj nový. Snažíme se proto vždy v připojení ponechat prostor, aby mohlo být alespoň jednou zhotoveno spojení nové. Při zhotovení lisovaných spojů není nutné ohřívání nebo otevřený oheň. Proto jsou lisované spoje velmi vhodné pro vytvoření dobrých spojení v prostorech, kde platí speciální předpisy pro požární bezpečnost.

11 3. Literatura Dílenská příručka VH 112, Kabeláž rozvaděče
