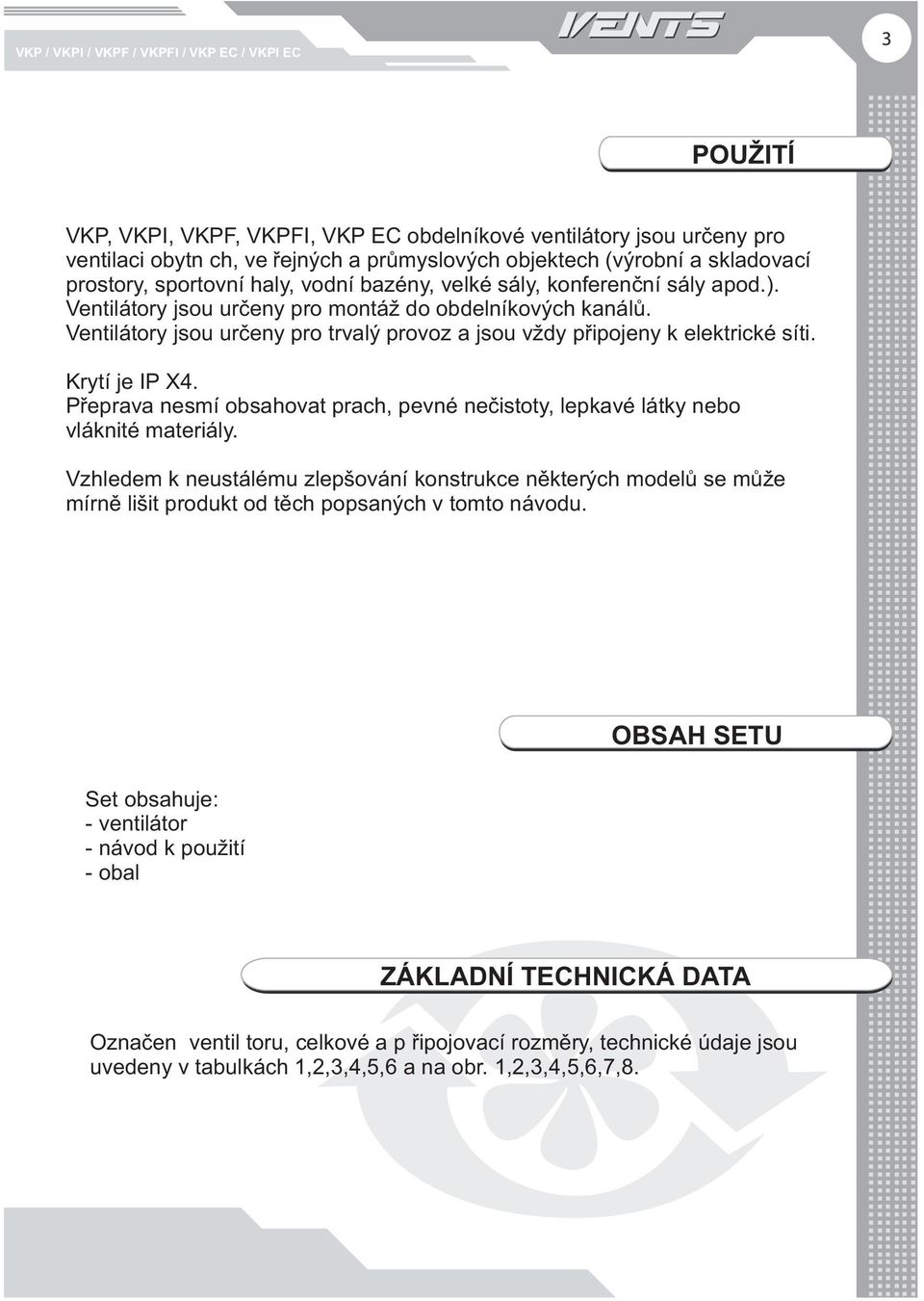

3 POUŽITÍ VKP, VKPI, VKPF, VKPFI, VKP EC obdelníkové ventilátory jsou určeny pro ventilaci obytn ch, ve řejných a průmyslových objektech (výrobní a skladovací prostory, sportovní haly, vodní bazény, velké sály, konferenční sály apod.). Ventilátory jsou určeny pro montáž do obdelníkových kanálů. Ventilátory jsou určeny pro trvalý provoz a jsou vždy připojeny k elektrické síti. Krytí je IP X4. Přeprava nesmí obsahovat prach, pevné nečistoty, lepkavé látky nebo vláknité materiály. Vzhledem k neustálému zlepšování konstrukce některých modelů se může mírně lišit produkt od těch popsaných v tomto návodu. OBSAH SETU Set obsahuje: - ventilátor - návod k použití - obal ZÁKLADNÍ TECHNICKÁ DATA Označen ventil toru, celkové a p řipojovací rozměry, technické údaje jsou uvedeny v tabulkách 1,2,3,4,5,6 a na obr. 1,2,3,4,5,6,7,8.

4 OZNAČEN VENTIL T ORU VKP Х Х Х Х ХХХхХХХ Х Typ motoru - asynchronní motor EC - elektronicky komutovaný motor Rozměry potrubí 400x200,500x250,500x300,600x300,300x x400,800x500,900x500,1000x500 Fáze E - jednofázový, D - třífázový Počet ot ček motoru 2,4,6 Kryt ventilátoru - žádná zvuková izolace I - odhlučněný kryt Design oběžného kola - dozadu zahnuté lopatky F - dopředu zahnuté lopatky Název ventilátoru VKP - obdelníkový ventilátor PŘÍKLAD OZNAČENÍ VENTILÁTORU: VKPF 4E 400X200 - obdelníkový ventilátor vybaven jednofázovým 4-pólovým motorem, oběžné kolo má dopředu zahnuté lopatky a je kompatibilní se vzduchovým potrubím o velikosti 400x200 mm. VKP 800x500 ES - obdelníkový ventilátor vybaven EC motorem, oběžné kolo má dozadu zahnutý lopatky a je kompatibilní se vzduchovým potrubím o velikosti 800x500 mm.

5 H H1 H2 VKP 400X200, VKP 500X250, VKP 500X300, VKP 600X300, VKP 600X350, L B B1 B2 1. kryt ventilátoru 2. příruba oběžného kola 3. elektrický blokový kryt 4. poháněč VKP 4D 1000х500 H3 H H1 H2 1. kryt ventilátoru 2. krytí 3. poháněč 4. svorkovnice L B B1 B2 Obr. 1 B VKPI 400X200, VKPI 500X250, VKPI 500X300, VKPI 600X300, VKPI 600X350, H2 H1 H H3 B B1 B L 1. obdelníkový ventilátor 2. kryt 3. krytí 4. zvukově izolační box 5. petlice 6. zámek 7.rukojeť Obr. 2

6 Typ ventilátoru Kapacita vzduchu (m3/h) Napětí (V/Hz) Proud (A) Spotřeba (W) Otáčky (min) Hladina hluku na 3m (dba) Max. teplota (C) VKP/VKPI 2E 400X /50 0, VKP/VKPI 2E 500X /50 1, VKP/VKPI 4E 500X /50 0, VKP/VKPI 4D 500X /50 0, VKP/VKPI 4E 600X /50 0, VKP/VKPI 4D 600X /50 0, VKP/VKPI 4E 600X /50 2, VKP/VKPI 4D 600X Δ/50 1, VKP/VKPI 4D 600X Y/50 0, VKP 4D 1000X /50 6, Tabulka 1 Typ ventilátoru Rozměry (mm) Váha B B1 B2 B3 H H1 H2 H3 L (kg) VKP 2Е 400х ,6 VKP 2Е 500х ,7 VKP 4Е 500х300 / VKP 4D 500х ,5 VKP 4Е 600х ,5 VKP 4D 600х ,5 VKP 4Е 600х350 / VKP 4D 600х ,5 VKP 4D 1000х ,0 VKPI 2Е 400х ,4 VKPI 2Е 500х ,0 VKPI 4Е 500х300 / VKPI 4D 500х ,0 VKPI 4Е 600х ,5 VKPI 4D 600х ,0 VKPI 4Е 600х350 / VKPI 4D 600х ,0 Tabulka 2

7 H2 H1 4 H B H3 VKPF 400X200, VKPF 500X250, VKPF 500X300, VKPF 600X300, VKPF 600X350 VKPF 700X400, VKPF 800X500, VKPF 900X500, VKPF 1000X500 H3 H2 H1 5 H B1 B2 B B1 B L kryt ventilátoru 2. příruba oběžného kola 3. elektrický blokový kryt 4. poháněč 1. kryt ventilátoru 2. příruba oběžného kola 3. otočný kryt Obr svorkovnice 5. poháněč Obr. 4 VKPFI 400X200, VKPFI 500X250, VKPFI 500X300, VKPFI 600X300, VKPFI 600X350 B VKPFI 700X400, VKPFI 800X500, VKPFI 900X500, VKPFI 1000X500 2 H B H1 H2 H3 1 B H H1 H3 B1 B2 B1 B3 3 6 L G 5 1. ventilátor VKPF 1. kryt ventilátoru 2. izolované pouzdro 2. krytí 4 3. krytí 3. poháněč 4. poháněč 4. svorkovnice 5. západky 5. petlice 2 K L Obr. 5 Obr. 6

8 Typ ventilátoru Napětí (V/Hz) Max. proud (A) Max. spotřeba (W) Max. průtok vzduchu (m3/h) Otáčky (min) Hladina hluku na 3m (dba) Teplota (C) VKPF/VKPFI 4D 400X /~50 0, VKPF/VKPFI 4E 400X /~50 1, VKPF/VKPFI 4D 500X /~50 0, VKPF/VKPFI 4E 500X /~50 2, VKPF/VKPFI 4D 500X /~50 1, VKPF/VKPFI 4E 500X /~50 3, VKPF/VKPFI 4D 600X /~50 2, VKPF/VKPFI 4E 600X /~50 6, VKPF/VKPFI 4D 600X /~50 3, VKPF/VKPFI 4E 600X /~50 13, VKPF/VKPFI 4D 700X /~50 6, VKPF/VKPFI 6D 800X /~50 7, VKPF/VKPFI 4D 800X /~50 7, VKPF/VKPFI 6D 900X /~50 5, VKPF/VKPFI 6D 1000X /~50 9, Tabulka 3 Typ ventilátoru VKPF 4D 400X200 VKPF 4E 400X200 VKPF 4D 500X250 VKPF 4E 500X250 VKPF 4D 500X300 VKPF 4E 500X300 VKPF 4D 600X300 VKPF 4E 600X300 VKPF 4D 600X350 VKPF 4E 600X350 VKPF 4D 700X400 VKPF 6D 800X500 VKPF 4D 800X500 VKPF 6D 900X500 VKPF 6D 1000X500 VKPFI 4D 400X200 VKPFI 4E 400X200 VKPFI 4D 500X250 VKPFI 4E 500X250 VKPFI 4D 500X300 VKPFI 4E 500X300 VKPFI 4D 600X300 VKPFI 4E 600X300 VKPFI 4D 600X350 VKPFI 4E 600X350 VKPFI 4D 700X400 VKPFI 6D 800X500 VKPFI 4D 800X500 VKPFI 6D 900X500 VKPFI 6D 1000X500 Rozměry (mm) B H B1 H1 B2 H2 B3 H3 L G K , Váha (kg) , , , Tabulka 4

9 9 VKP 600X350 EC, VKP 700X400 EC, VKP 800X500 EC, VKP 900X500 EC, VKP 1000X500 EC H H1 H2 3 H3 VKP 600X300 EC 1. kryt ventilátoru 2. otočn kryt 3. poh n ěč 4. svorkovnice B B1 B2 1 5 L 2 Obr G VKPI 600X300 EC, VKPI 600X350 EC, VKPI 700X400 EC, VKPI 800X500 EC, VKPI 900X500 EC, VKPI 1000X500 EC 1 B H H1 H3 K L 1. kryt ventilátoru 2. krytí 3. poháněč 4. petlice B1 B3 2 Obr. 8 Označen ventil toru VKP/VKPI 600X300 EC VKP/VKPI 600X350 EC VKP/VKPI 700X400 EC VKP/VKPI 800X500 EC VKP/VKPI 900X500 EC VKP/VKPI 1000X500 EC Napětí (V/Hz) 1~ ~ ~ ~ ~ ~ Max. proud (A) 3,1 1,7 2,6 4,6 4,6 4,6 Max. spotřeba (W) Max. průtok vzduchu (m3/h) Otáčky (min.) Hladina hluku na 3m (dba) Teplota (C) Tabulka 5 Tabulka 6 Označen ventil toru Rozměry (mm) B B1 B2 H H1 H2 H3 L Váha (kg) VKP 600X300 EC ,0 VKP 600X350 EC ,5 VKP 700X400 EC ,0 VKP 800X500 EC ,0 VKP 900X500 EC ,0 VKP 1000X500 EC ,0

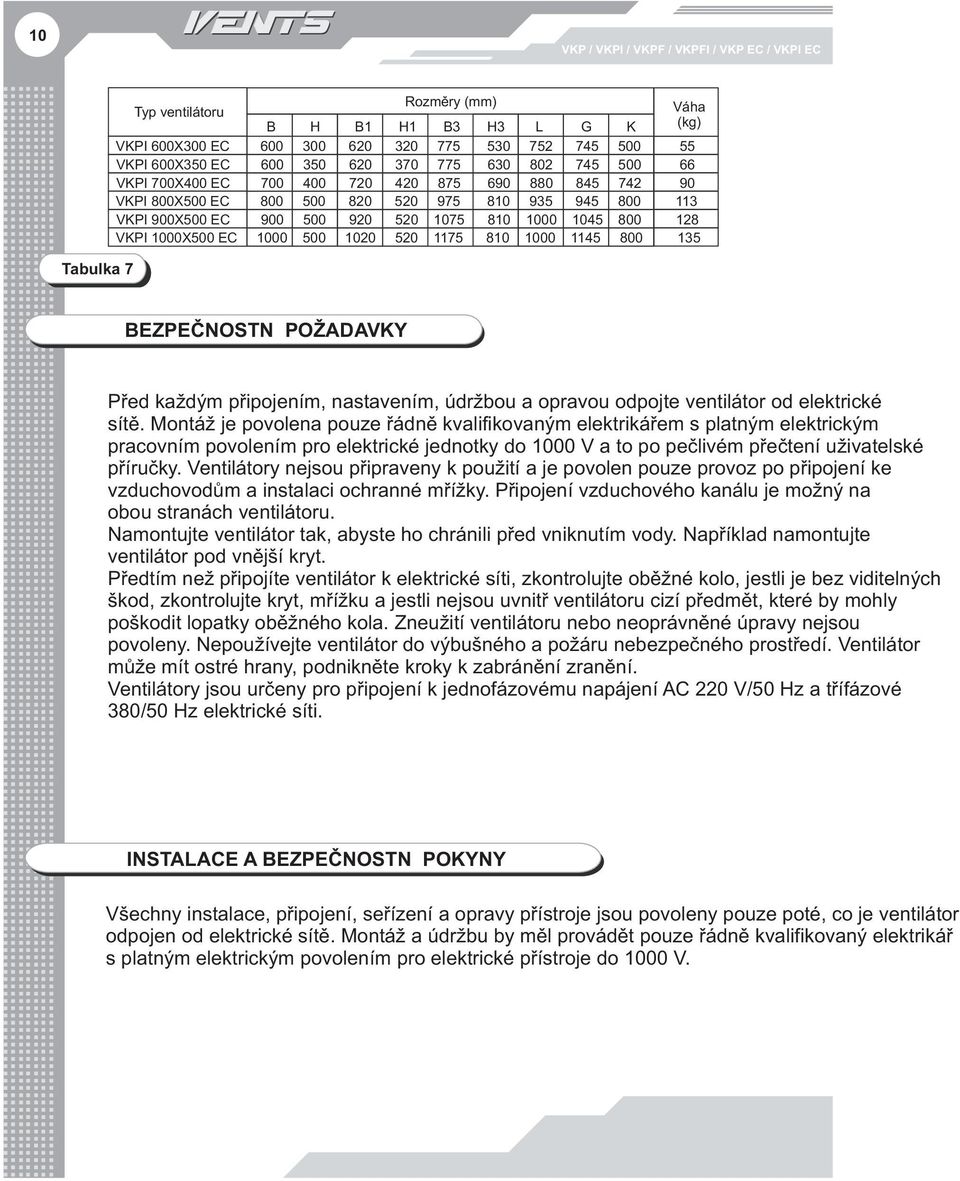

10 10 VKP / VKPI / VKPF / VKPFI / VKP EC / VKPI EC Tabulka 7 Typ ventilátoru Rozměry (mm) Váha B H B1 H1 B3 H3 L G K (kg) VKPI 600X300 EC VKPI 600X350 EC VKPI 700X400 EC VKPI 800X500 EC VKPI 900X500 EC VKPI 1000X500 EC BEZPEČNOSTN POŽADAVKY Před každým připojením, nastavením, údržbou a opravou odpojte ventilátor od elektrické sítě. Montáž je povolena pouze řádně kvalifikovaným elektrikářem s platným elektrickým pracovním povolením pro elektrické jednotky do 1000 V a to po pečlivém přečtení uživatelské příručky. Ventilátory nejsou připraveny k použití a je povolen pouze provoz po připojení ke vzduchovodům a instalaci ochranné mřížky. Připojení vzduchového kanálu je možný na obou stranách ventilátoru. Namontujte ventilátor tak, abyste ho chránili před vniknutím vody. Například namontujte ventilátor pod vnější kryt. Předtím než připojíte ventilátor k elektrické síti, zkontrolujte oběžné kolo, jestli je bez viditelných škod, zkontrolujte kryt, mřížku a jestli nejsou uvnitř ventilátoru cizí předmět, které by mohly poškodit lopatky oběžného kola. Zneužití ventilátoru nebo neoprávněné úpravy nejsou povoleny. Nepoužívejte ventilátor do výbušného a požáru nebezpečného prostředí. Ventilátor může mít ostré hrany, podnikněte kroky k zabránění zranění. Ventilátory jsou určeny pro připojení k jednofázovému napájení AC 220 V/50 Hz a třífázové 380/50 Hz elektrické síti. INSTALACE A BEZPEČNOSTN POKYNY Všechny instalace, připojení, seřízení a opravy přístroje jsou povoleny pouze poté, co je ventilátor odpojen od elektrické sítě. Montáž a údržbu by měl provádět pouze řádně kvalifikovaný elektrikář s platným elektrickým povolením pro elektrické přístroje do 1000 V.

11 11 Ventilátor je určen pro provoz a mont ž v jakékoliv poloze. V případě montáže do stropu, se doporučuje umístit jej tak, aby byl snadný přístup ke svorkovnici. Zkontrolujte kabely ventilátoru a ujistěte se, že oběžné kolo se hladce otáčí ještě před montáží. Instalace pružného konektoru je na obou stranách ventilátoru. Systém musí odpovídat směru šipky na skříni ventilátoru. Nezapomeňte připojit ventilátor vnitřními svorkami. Nejvhodnější možnost montáže je fixace ventilátoru do stropu ukotvením pomocí šroubů. Před skončením montáže použijte samolepící tmel. Připojte ventilátor ke vzduchovodu pomocí M8 šroubů a matic. Upevněte ventilátor spolehlivě! Připojte terminál PE k obvodu zemi. Vzhledem k neustálému zlepšování některých modelů se může popis v tomto návodu mírně lišit. PŘÍKLAD MONTÁŽE OBDELNÍKOVÉHO POTRUBNÍHO VENTILÁTORU Obr. 9

12 12 VKP / VKPI / VKPF / VKPFI / VKP EC / VKPI EC STRUKTURA VENTILÁTORU Ventilátory VKP 400x200, VKP 500x250, VKP 500x300, VKP 600x300, VKP 600x350 (obr.1), ventilátory VKPF 400x200, VKPF 500x250, VKPF 500x300, VKPF 600x300, VKPF 600x350 (obr.3) se skládají z krytu, 1 obdelníkové příruby, která je na obou stranách připojena čtyřmi šrouby. 2 příruba se 4 oběžné kolo a 3 elektrický blokový kryt je osazen šrouby na horní straně krytu. Ventilátory VKPF 700x400, VKPF 800x500, VKPF 900x500 VKPF 1000x500 (obr.4) se skládají z 1 krytu s obdelníkovou přírubou, která je připojena na obou stranách do obdelníkového kanálu pomocí čtyř šroubů. Příruba 2 s oběžným kolem 5 je upevněna šrouby na horní straně krytu. Svorkovnice 4 je umístěna na krytu pro připojení vodičů. Ventilároty VKPI 400x200, VKPI 500x250, VKPI 500x300, VKPI 600x300, VKPI 600x350 (obr.5) se skládají z VKP ventilátoru (pro ventilátory VKPI) nebo VKPF (pro ventilátory VKPFI) obdelníkové příruby 1, která je připojena na obou stranách čtyřmi šrouby. Ventilátor je umístěn do skříně 2. Víko 3 je umístěno na horní straně a má západky 5. Skříň 2 a kryt 3 jsou vnitřně tepelně izolovány. Ventilátory VKPFI 700x400, VKPFI 800x500, VKPFI 900x500, VKPFI 1000x500 (obr.6) se skládají z pláště s obdelníkovou přírubou 1, která je připojena na obou stranách čtyřmi šrouby. Oběžné kolo 3 je pod krytem 2. Zvukově izolační vrstva je uvnitř skříně 1 a kryt 2, svorkovnice 4 je umístěna na skříni 1. Západky 5 se nacházejí na stěnách ventilátoru. Ventilátor VKP 4D 1000x500 (obr.1) se skládá z krytu 1 s obdelníkovou přírubou, která je připojena na obou stranách čtyřmi šrouby. Oběžné kolo 3 je upevněno na krytu 2 na horní části skříně pomocí šroubů. Svorkovnice 4 je umístěna na krytu pro připojení vodičů. Ventilátory VKP 600x300 EC, VKP 600x350 EC, VKP 700x400 EC, VKP 800x500 EC, VKP 900x500 EC, VKP 1000x500 EC (obr.7) se skládají z krytu 1 s obdelníkovou přírubou, která je připojena na obou stranách čtyřmi šrouby. Oběžné kolo 3 je upevněno šrouby na otočném krytu 2 na horní straně. Motor ventilátorů VKP 600x350 EC, VKP 700x400 EC, VKP 800x500 EC, VKP 900x500 EC, VKP 1000x500 EC je vybaven vestavěnou hliníkovou svorkovnicí. Odstraňte svorkovnice pro připojení ventilátoru k elektrické síti. Připojení k elektrické síti pro ventilátor VKP 600x300 EC se provádí pomocí 4 svrorkovnice.

13 13 Ventilátory VKPI 600x300 EC, VKPI 600x350 EC, VKPI 700x400 EC, VKPI 800x500 EC, VKPI 900x500 EC, VKPI 1000x500 EC (obr.8) se skládají z krytu 1 s obdelníkovou přírubou, která je připojena na obou stranách čtyřmi šrouby. Oběžné kolo 3 je pod krytem 2. Skříň 1 a kryt 2 jsou uvnitř zvukově izolované. Připojení k elektrické síti pro ventilátor VKPI 600x300 EC se provádí pomocí svorkovnice na boční stěně skříně 1. Motor ventilátorů VKPI 600x350 EC, VKPI 700x400 EC, VKPI 800x500 EC, VKPI 900x500 EC, VKPI 1000x500 EC je vybaven vestavěnou svorkovnicí. Sejměte víko připojovací skříně pro připojení ventilátoru k elektrické síti. Ventilátory VKP EC jsou vybaveny vysoce účinným elektronicky komutovaným motorem. Tyto motory jsou nejlepším řešením úspory energie a jsou uváděny s vysokým výkonem a zcela jednoduchým ovládáním rychlostí vzhledem k účinnosti až 90%. Ventilátory VKP EC jsou řízeny externím řídícím signálem 0-10 V. Rychlost otáček ventilátorů EC je v přímé úměře k hodnotám ovládacího faktoru, a to dodává nutné množství vzduchu do systému. Do jednoho počítačového síťového ovládání může být integrováno několik VKP EC ventilátorů. Speciálně konstruovaný software poskytuje přesné ovládání ventilátorů inegrovaných do sítě. PŘIPOJENÍ K ELEKTRICKÉ SÍTI Před jakoukoliv manipulací ventilátor odpojte od elektrické sítě. Ventilátor může k elektrické síti připojit pouze řádně kvalifikovaný elektrikář! Jmenovité elektrické parametry ventilátoru jsou uvedeny na výrobním štítku. Při jakékoliv změně vnitřního spojení bude zrušena záruka. V závislosti na typu ventilátoru se jedná o jedofázové230 V/50 Hz nebo třífázové 400 V/50 Hz síťové napájení.
