SMART transformátor proudu PTD s děleným jádrem

Rozměr: px
Začít zobrazení ze stránky:

Download "SMART transformátor proudu PTD s děleným jádrem"

Transkript

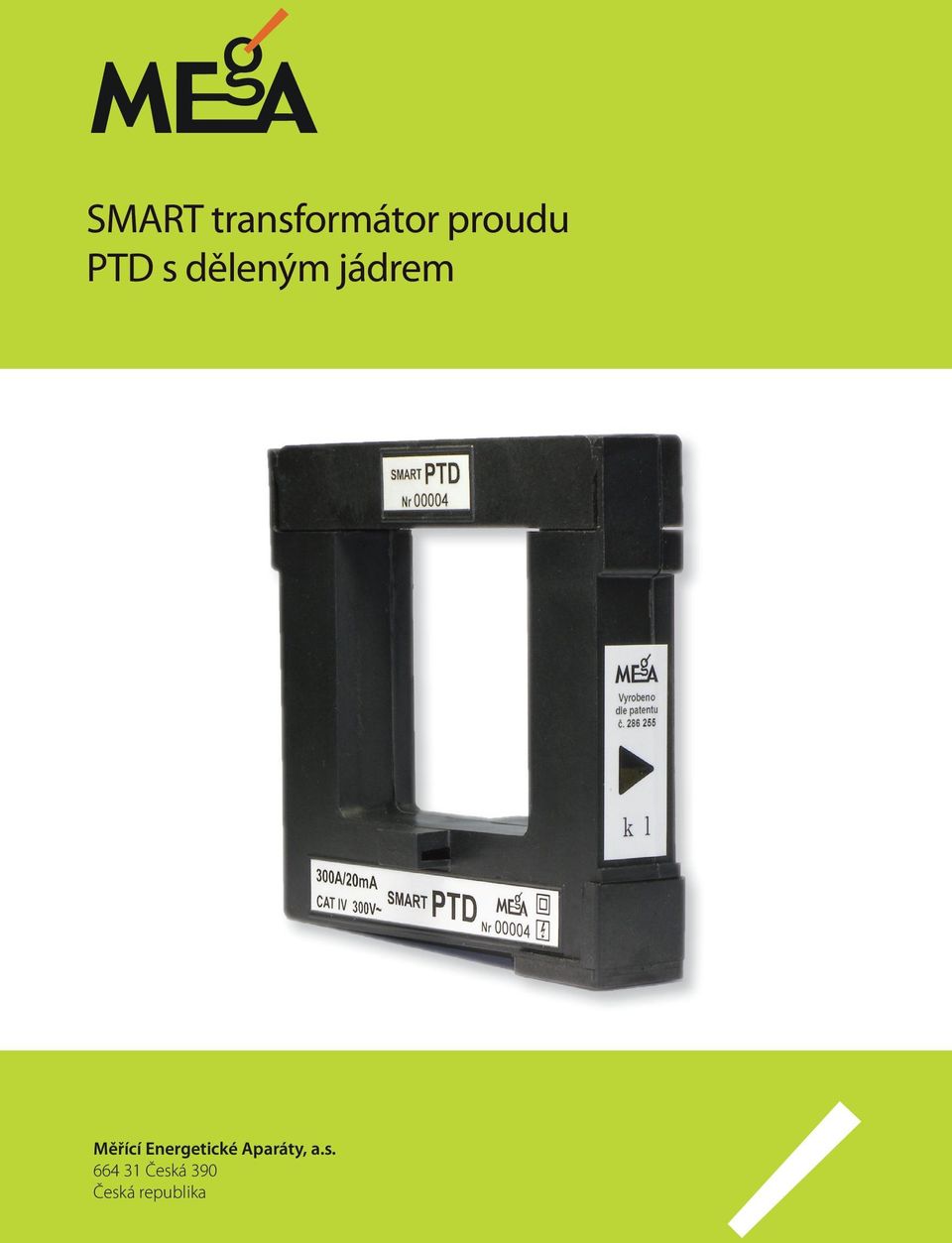

1 SMART transformátor proudu PTD s děleným jádrem Měřící Energetické Aparáty, a.s Česká 390 Česká republika

2

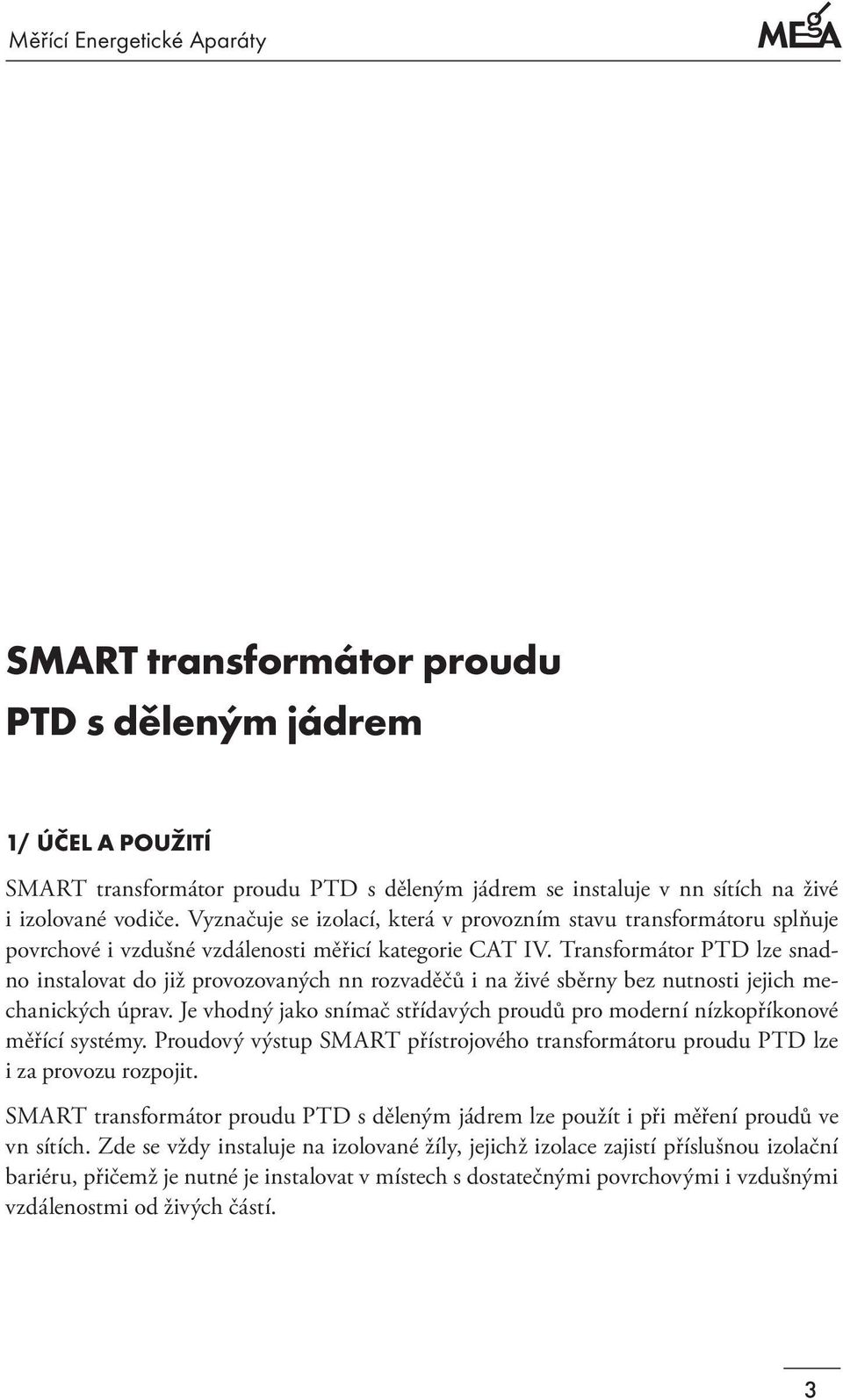

3 Měřící Energetické Aparáty SMART transformátor proudu PTD s děleným jádrem 1/ Účel a použití SMART transformátor proudu PTD s děleným jádrem se instaluje v nn sítích na živé i izolované vodiče. Vyznačuje se izolací, která v provozním stavu transformátoru splňuje povrchové i vzdušné vzdálenosti měřicí kategorie CAT IV. Transformátor PTD lze snadno instalovat do již provozovaných nn rozvaděčů i na živé sběrny bez nutnosti jejich mechanických úprav. Je vhodný jako snímač střídavých proudů pro moderní nízkopříkonové měřící systémy. Proudový výstup SMART přístrojového transformátoru proudu PTD lze i za provozu rozpojit. SMART transformátor proudu PTD s děleným jádrem lze použít i při měření proudů ve vn sítích. Zde se vždy instaluje na izolované žíly, jejichž izolace zajistí příslušnou izolační bariéru, přičemž je nutné je instalovat v místech s dostatečnými povrchovými i vzdušnými vzdálenostmi od živých částí. 3

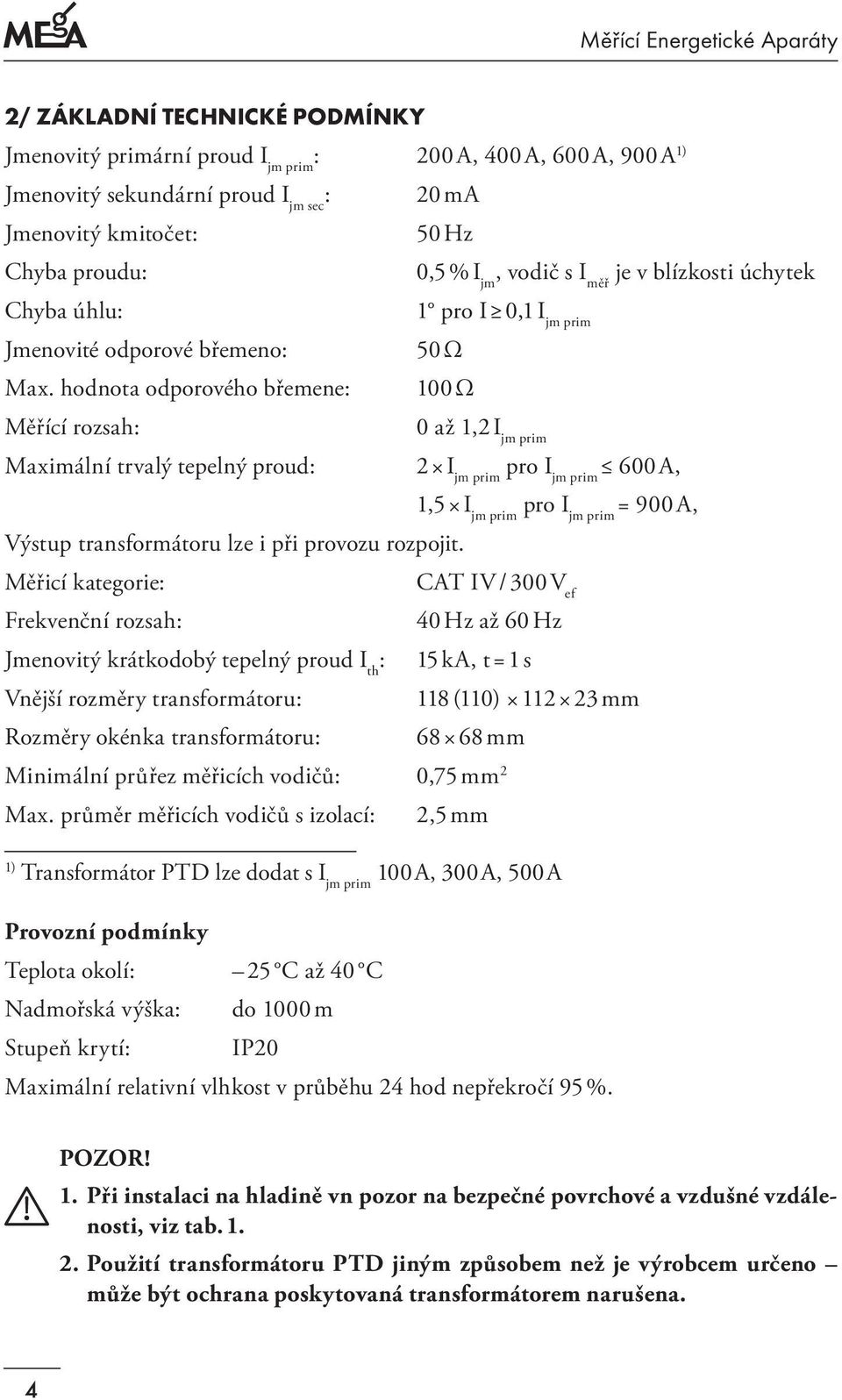

4 Měřící Energetické Aparáty 2/ Základní technické podmínky Jmenovitý primární proud I jm prim : 200 A, 400 A, 600 A, 900 A 1) Jmenovitý sekundární proud I jm sec : 20 ma Jmenovitý kmitočet: 50 Hz Chyba proudu: 0,5 % I jm, vodič s I měř je v blízkosti úchytek Chyba úhlu: 1 pro I 0,1 I jm prim Jmenovité odporové břemeno: 50 Ω Max. hodnota odporového břemene: 100 Ω Měřící rozsah: 0 až 1,2 I jm prim Maximální trvalý tepelný proud: 2 I jm prim pro I jm prim 600 A, 1,5 I jm prim pro I jm prim = 900 A, Výstup transformátoru lze i při provozu rozpojit. Měřicí kategorie: CAT IV / 300 V ef Frekvenční rozsah: 40 Hz až 60 Hz Jmenovitý krátkodobý tepelný proud I th : 15 ka, t = 1 s Vnější rozměry transformátoru: 118 (110) mm Rozměry okénka transformátoru: mm Minimální průřez měřicích vodičů: 0,75 mm 2 Max. průměr měřicích vodičů s izolací: 2,5 mm 1) Transformátor PTD lze dodat s I jm prim 100 A, 300 A, 500 A Provozní podmínky Teplota okolí: 25 C až 40 C Nadmořská výška: do 1000 m Stupeň krytí: IP20 Maximální relativní vlhkost v průběhu 24 hod nepřekročí 95 %. POZOR! 1. Při instalaci na hladině vn pozor na bezpečné povrchové a vzdušné vzdálenosti, viz tab Použití transformátoru PTD jiným způsobem než je výrobcem určeno může být ochrana poskytovaná transformátorem narušena. 4

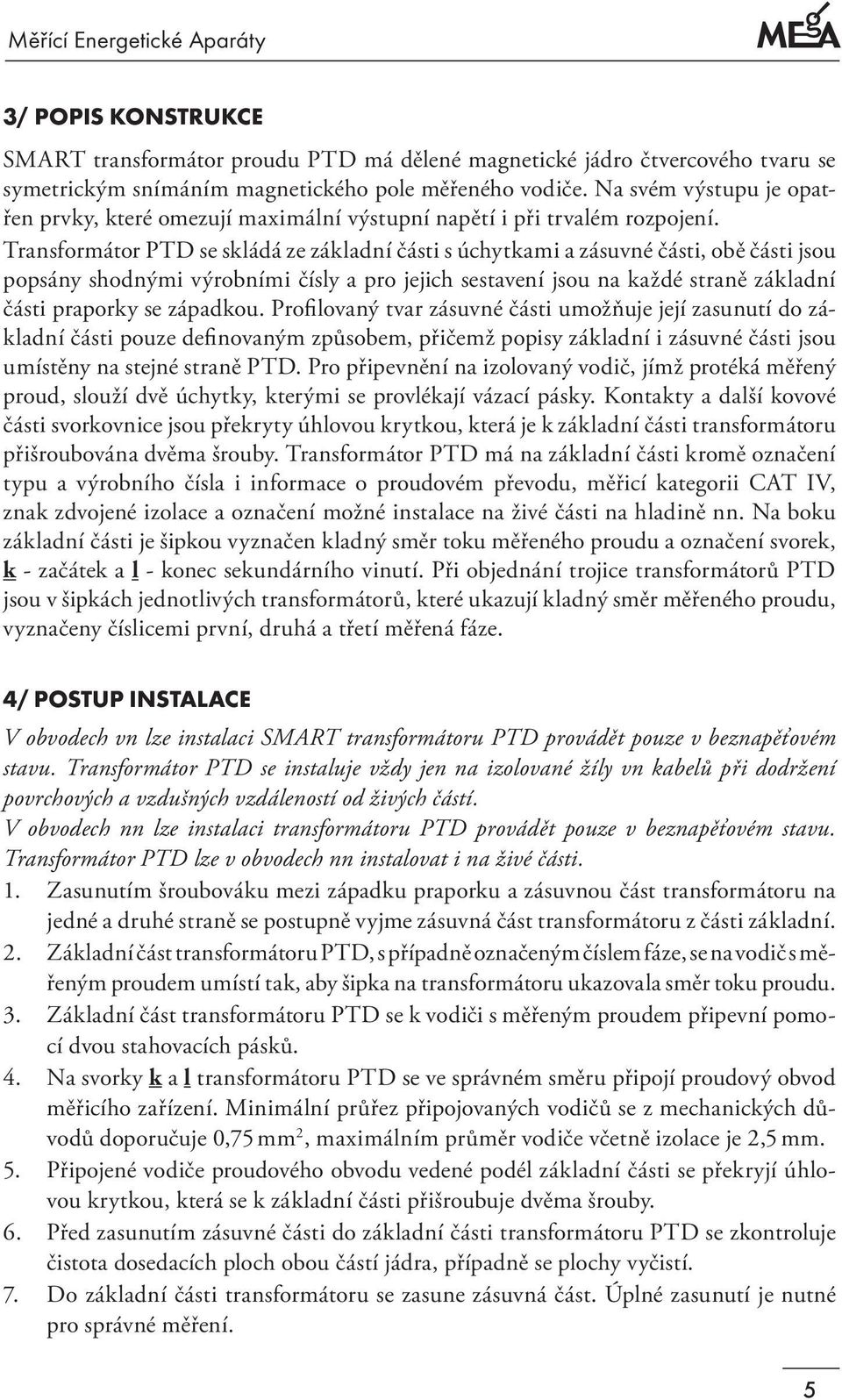

5 Měřící Energetické Aparáty 3/ Popis konstrukce SMART transformátor proudu PTD má dělené magnetické jádro čtvercového tvaru se symetrickým snímáním magnetického pole měřeného vodiče. Na svém výstupu je opatřen prvky, které omezují maximální výstupní napětí i při trvalém rozpojení. Transformátor PTD se skládá ze základní části s úchytkami a zásuvné části, obě části jsou popsány shodnými výrobními čísly a pro jejich sestavení jsou na každé straně základní části praporky se západkou. Profilovaný tvar zásuvné části umožňuje její zasunutí do základní části pouze definovaným způsobem, přičemž popisy základní i zásuvné části jsou umístěny na stejné straně PTD. Pro připevnění na izolovaný vodič, jímž protéká měřený proud, slouží dvě úchytky, kterými se provlékají vázací pásky. Kontakty a další kovové části svorkovnice jsou překryty úhlovou krytkou, která je k základní části transformátoru přišroubována dvěma šrouby. Transformátor PTD má na základní části kromě označení typu a výrobního čísla i informace o proudovém převodu, měřicí kategorii CAT IV, znak zdvojené izolace a označení možné instalace na živé části na hladině nn. Na boku základní části je šipkou vyznačen kladný směr toku měřeného proudu a označení svorek, k - začátek a l - konec sekundárního vinutí. Při objednání trojice transformátorů PTD jsou v šipkách jednotlivých transformátorů, které ukazují kladný směr měřeného proudu, vyznačeny číslicemi první, druhá a třetí měřená fáze. 4/ Postup instalace V obvodech vn lze instalaci SMART transformátoru PTD provádět pouze v beznapěťovém stavu. Transformátor PTD se instaluje vždy jen na izolované žíly vn kabelů při dodržení povrchových a vzdušných vzdáleností od živých částí. V obvodech nn lze instalaci transformátoru PTD provádět pouze v beznapěťovém stavu. Transformátor PTD lze v obvodech nn instalovat i na živé části. 1. Zasunutím šroubováku mezi západku praporku a zásuvnou část transformátoru na jedné a druhé straně se postupně vyjme zásuvná část transformátoru z části základní. 2. Základní část transformátoru PTD, s případně označeným číslem fáze, se na vodič s měřeným proudem umístí tak, aby šipka na transformátoru ukazovala směr toku proudu. 3. Základní část transformátoru PTD se k vodiči s měřeným proudem připevní pomocí dvou stahovacích pásků. 4. Na svorky k a l transformátoru PTD se ve správném směru připojí proudový obvod měřicího zařízení. Minimální průřez připojovaných vodičů se z mechanických důvodů doporučuje 0,75 mm 2, maximálním průměr vodiče včetně izolace je 2,5 mm. 5. Připojené vodiče proudového obvodu vedené podél základní části se překryjí úhlovou krytkou, která se k základní části přišroubuje dvěma šrouby. 6. Před zasunutím zásuvné části do základní části transformátoru PTD se zkontroluje čistota dosedacích ploch obou částí jádra, případně se plochy vyčistí. 7. Do základní části transformátoru se zasune zásuvná část. Úplné zasunutí je nutné pro správné měření. 5

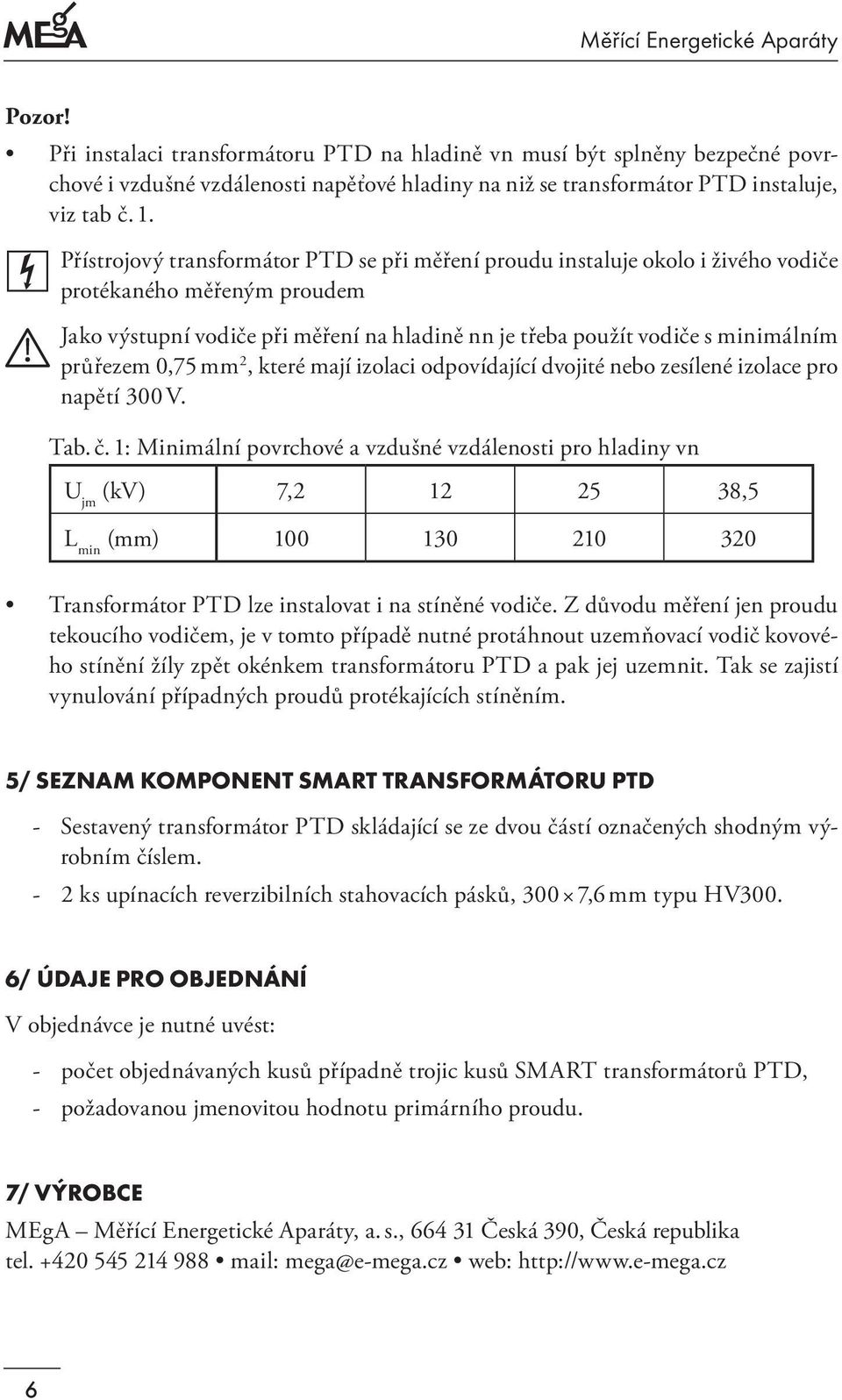

6 Měřící Energetické Aparáty Pozor! Při instalaci transformátoru PTD na hladině vn musí být splněny bezpečné povrchové i vzdušné vzdálenosti napěťové hladiny na niž se transformátor PTD instaluje, viz tab č. 1. Přístrojový transformátor PTD se při měření proudu instaluje okolo i živého vodiče protékaného měřeným proudem Jako výstupní vodiče při měření na hladině nn je třeba použít vodiče s minimálním průřezem 0,75 mm 2, které mají izolaci odpovídající dvojité nebo zesílené izolace pro napětí 300 V. Tab. č. 1: Minimální povrchové a vzdušné vzdálenosti pro hladiny vn U jm (kv) 7, ,5 L min (mm) Transformátor PTD lze instalovat i na stíněné vodiče. Z důvodu měření jen proudu tekoucího vodičem, je v tomto případě nutné protáhnout uzemňovací vodič kovového stínění žíly zpět okénkem transformátoru PTD a pak jej uzemnit. Tak se zajistí vynulování případných proudů protékajících stíněním. 5/ Seznam komponent SMART transformátoru PTD - Sestavený transformátor PTD skládající se ze dvou částí označených shodným výrobním číslem. - 2 ks upínacích reverzibilních stahovacích pásků, 300 7,6 mm typu HV300. 6/ Údaje pro objednání V objednávce je nutné uvést: - počet objednávaných kusů případně trojic kusů SMART transformátorů PTD, - požadovanou jmenovitou hodnotu primárního proudu. 7/ Výrobce MEgA Měřící Energetické Aparáty, a. s., Česká 390, Česká republika tel mail: web: 6

7

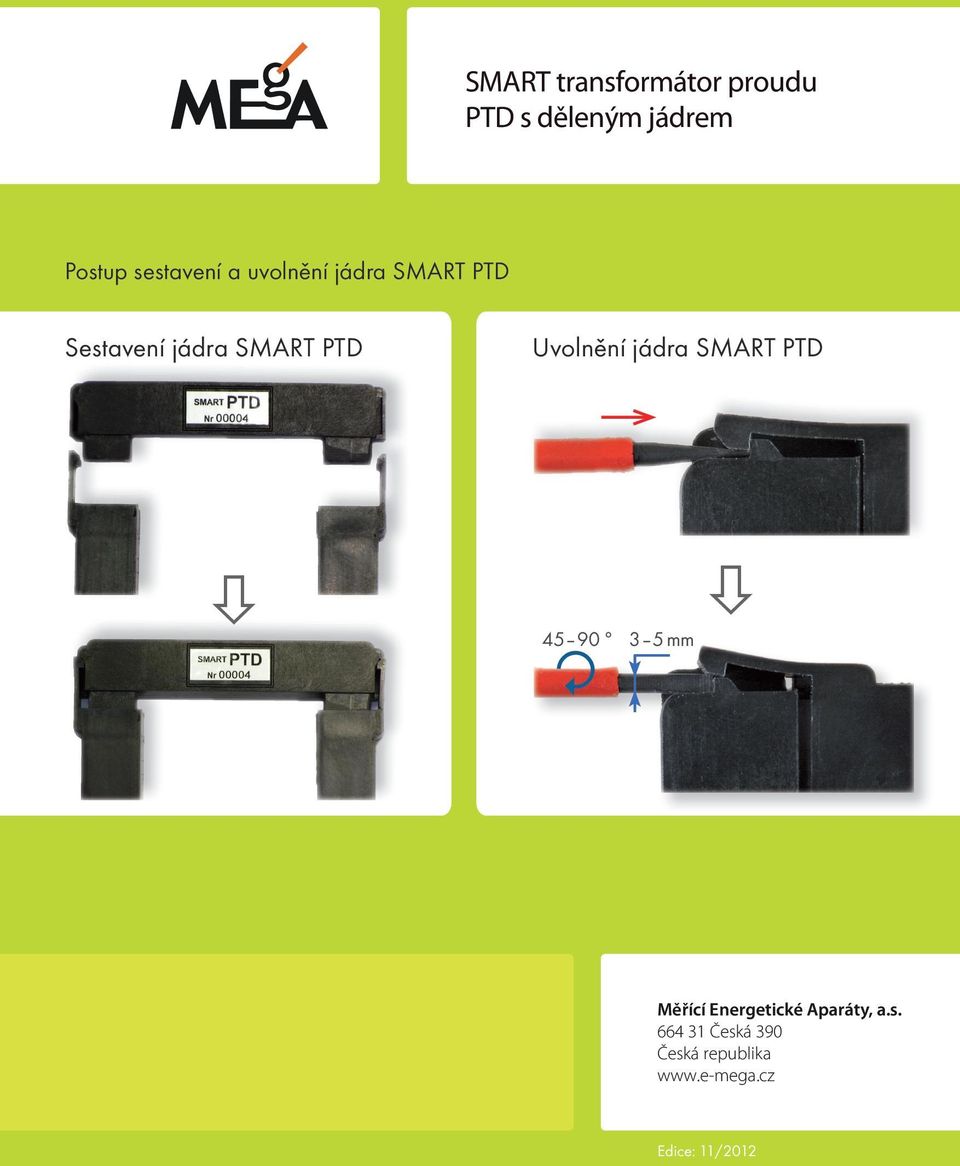

8 SMART transformátor proudu PTD s děleným jádrem Postup sestavení a uvolnění jádra SMART PTD Sestavení jádra SMART PTD Uvolnění jádra SMART PTD mm Měřící Energetické Aparáty, a.s Česká 390 Česká republika Edice: 11/2012
