1 Dálkový Průzkum Země Přehled používaného software

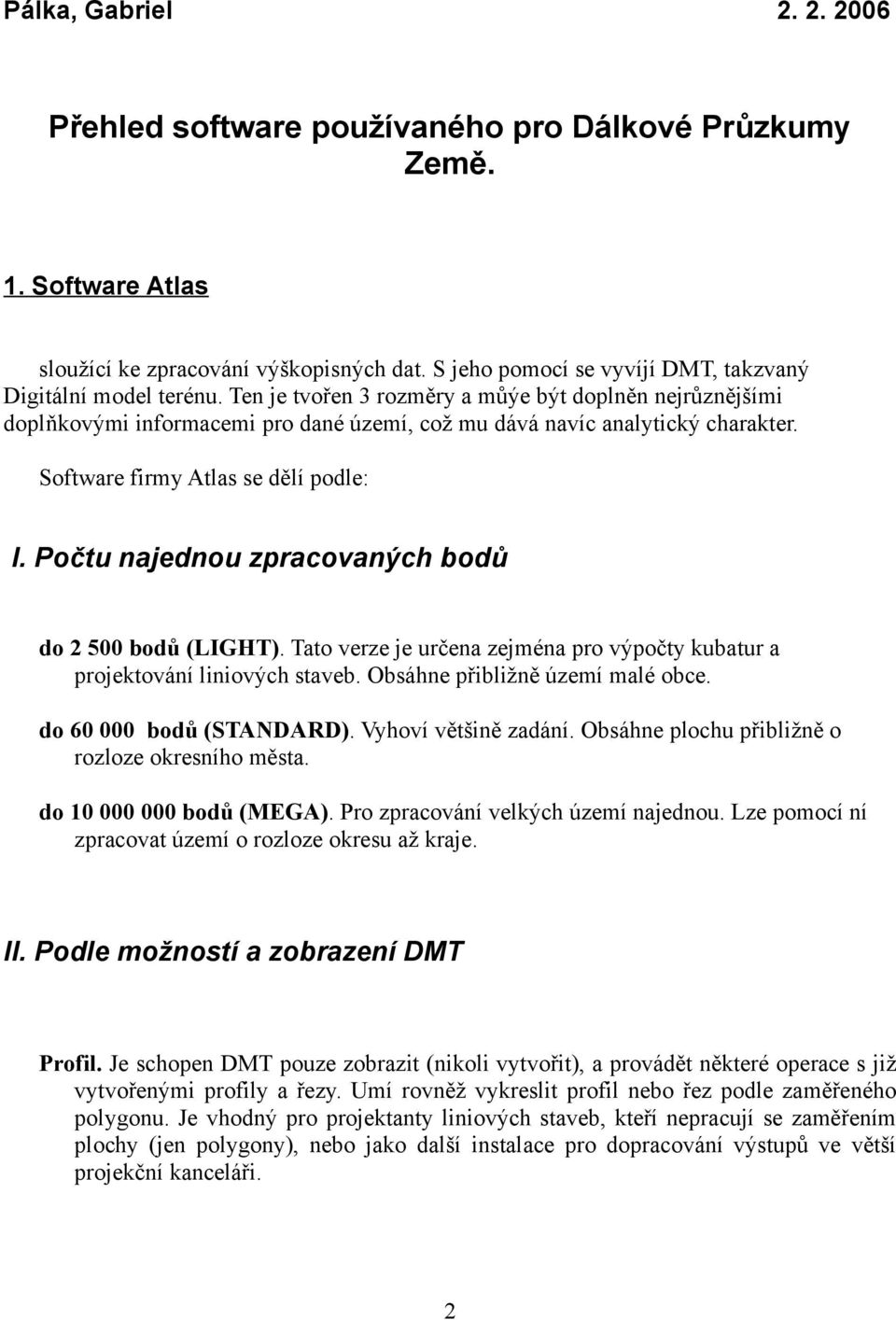

2 Pálka, Gabriel Přehled software používaného pro Dálkové Průzkumy Země. 1. Software Atlas sloužící ke zpracování výškopisných dat. S jeho pomocí se vyvíjí DMT, takzvaný Digitální model terénu. Ten je tvořen 3 rozměry a můýe být doplněn nejrůznějšími doplňkovými informacemi pro dané území, což mu dává navíc analytický charakter. Software firmy Atlas se dělí podle: I. Počtu najednou zpracovaných bodů do bodů (LIGHT). Tato verze je určena zejména pro výpočty kubatur a projektování liniových staveb. Obsáhne přibližně území malé obce. do bodů (STANDARD). Vyhoví většině zadání. Obsáhne plochu přibližně o rozloze okresního města. do bodů (MEGA). Pro zpracování velkých území najednou. Lze pomocí ní zpracovat území o rozloze okresu až kraje. II. Podle možností a zobrazení DMT Profil. Je schopen DMT pouze zobrazit (nikoli vytvořit), a provádět některé operace s již vytvořenými profily a řezy. Umí rovněž vykreslit profil nebo řez podle zaměřeného polygonu. Je vhodný pro projektanty liniových staveb, kteří nepracují se zaměřením plochy (jen polygony), nebo jako další instalace pro dopracování výstupů ve větší projekční kanceláři. 2

3 DMT. Generace a editace DMT a jeho základní zpracování - vrstevnice, popisy bodů, barevné znázornění ploch. Vhodný pro zpracování mapových podkladů. III. Podle vazby na další programy ATLAS DMT - Základní provedení, určené pro samostatnou práci. Vyžaduje pouze operační systém Windows 2000, XP. Systém obsahuje vlastní kreslící program (grafický editor). Kromě speciálních funkcí týkajících se DMT je možné je použít i na běžné kreslení - úsečky, texty, polygony, bloky, výplně,šrafury typy čar apod. Umí tisknout výkresy, případně je exportovat do formátů DXF,WMF,BMP. ATLAS MAP 3D - Aplikace pro AutoCAD Počítá a zobrazuje vrstevnice a plochu. ATLAS PRO LT - Aplikace pro AutoCAD LT Počítá a zobrazuje vrstevnice a plochu, Generuje profily a řezy. ATLAS VRST - DMT pro produkty Misys a Kokeš firmy Gepro. MISYS Atlas - Rozšíření pro známý informační systém. 2. Programy společnosti AutoDesk. Například: Autodesk MAP : je CAD&GIS nástroj zaměřený na oblast správy GIS Autodesk Mapguide : je technologie pro publikování map a plánů v prostředí webových intra a internetových aplikací a analýzu geoinformací Autodesk OnSite Enterprise : Vám umožní aktivně pracovat s mapami a připojenými databázemi na Pocket PC zařízeních - kapesních počítačích Autodesk OnSiteView : je program pro práci s mobilními výkresy a mapami na PDA zařízení s možností snadné synchronizace s AutoCADem Autodesk GIS Design Server : je aplikační pro řízení integrity dat v projektu s rozsáhlými možnostmi pro jejich verzování, řízení dlouhých transakcí, generování / symbolizaci map pro rozličné uživatele. Základěm filosofie systému je řízení báze pravidel přímo na straně databázového servru. AGDS podporuje Oracle Spatial. 3

4 Autodesk Express Viewer : je zdarma dostupný program pro prohlížení výkresů ve formátu DWF 3. Produkty firmy Bentley pro 2D a 3D mapování. Microstation: aplikace je určena k vytváření návrhů, konstrukci a provozu světové infrastruktury. Profesionální 2D/3D CAD systém - součástí jsou profesní nadstavby pro GIS, stavebnictví a architekturu, strojírenství a design, 3D modelování terénu a schémata průmyslových celků. Starší verze byly dodávány pod názvy MicroStation/J (7.0,7.1), MicroStation SE (verze 5.7) a MicroStation 95 (verze 5.5). Bentley Descartes: aplikace určená pro mapování, vizualizaci a převod rastr / vector dat. Profesionální systém pracující v prostředí MicroStation pro zpracování velkoobjemových barevných rastrových souborů - např. leteckých snímků Bentley I/RAS B: Výkonný nástroj pro převod dokumentů Bentley Powerdraft: Snadno ovladatelná, profesionální aplikace pro dvojrozměrné (2D) koncepty a jejich detaily. Podmnožina MicroStation - profesionální systém pro komfortní kreslení zejména ve 2D, platforma pro PowerProducts Bentley PowerMap: Plně funkční kompletní mapovací nástroj. Produkt určený pro editační pracoviště v oblasti mapování, GIS, AM/FM, postavený na jádru Bentley PowerDraft (jednodušší verze MicroStation + MicroStation Geographics) Bentley PowerMap Field: Prohlížení a připomínkování výkresů ve formátech DGN, DWG, DXF a geo projektů s možností práce s popisných databázovými údaji Bentley Redline: Prohlížení výkresů DGN (2D/3D, V7/V8), DWG, DXF a mnoha rastrových formátů připojených jako referenční soubory (výkresy, mapy, letecké snímky), tisk v měřítku, kreslení poznámek. Produkt je postaven na jádru MicroStation. Bentley View: Prohlížení a tisk výkresů DGN (2D/3D, V7/V8), DWG, DXF a mnoha rastrových formátů připojených jako referenční soubory (výkresy, mapy, letecké snímky). Zdarma. Produkt je postaven na jádru MicroStation. Microstation Geographics: Jedna s profesních nadstaveb MicroStationu - prostředí pro vytvoření a provoz geografického informačního systému 4

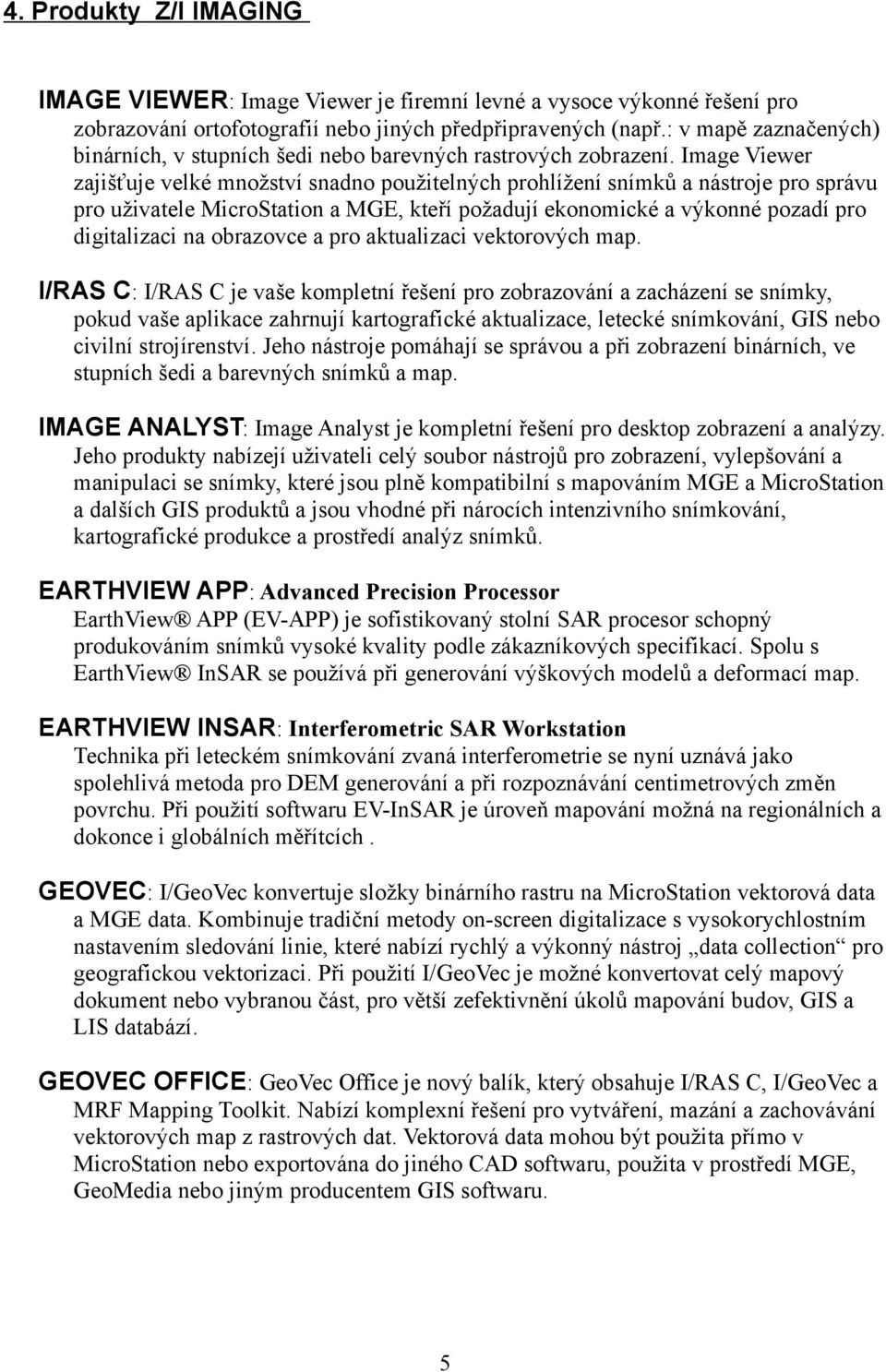

5 4. Produkty Z/I IMAGING IMAGE VIEWER: Image Viewer je firemní levné a vysoce výkonné řešení pro zobrazování ortofotografií nebo jiných předpřipravených (např.: v mapě zaznačených) binárních, v stupních šedi nebo barevných rastrových zobrazení. Image Viewer zajišťuje velké množství snadno použitelných prohlížení snímků a nástroje pro správu pro uživatele MicroStation a MGE, kteří požadují ekonomické a výkonné pozadí pro digitalizaci na obrazovce a pro aktualizaci vektorových map. I/RAS C: I/RAS C je vaše kompletní řešení pro zobrazování a zacházení se snímky, pokud vaše aplikace zahrnují kartografické aktualizace, letecké snímkování, GIS nebo civilní strojírenství. Jeho nástroje pomáhají se správou a při zobrazení binárních, ve stupních šedi a barevných snímků a map. IMAGE ANALYST: Image Analyst je kompletní řešení pro desktop zobrazení a analýzy. Jeho produkty nabízejí uživateli celý soubor nástrojů pro zobrazení, vylepšování a manipulaci se snímky, které jsou plně kompatibilní s mapováním MGE a MicroStation a dalších GIS produktů a jsou vhodné při nárocích intenzivního snímkování, kartografické produkce a prostředí analýz snímků. EARTHVIEW APP: Advanced Precision Processor EarthView APP (EV-APP) je sofistikovaný stolní SAR procesor schopný produkováním snímků vysoké kvality podle zákazníkových specifikací. Spolu s EarthView InSAR se používá při generování výškových modelů a deformací map. EARTHVIEW INSAR: Interferometric SAR Workstation Technika při leteckém snímkování zvaná interferometrie se nyní uznává jako spolehlivá metoda pro DEM generování a při rozpoznávání centimetrových změn povrchu. Při použití softwaru EV-InSAR je úroveň mapování možná na regionálních a dokonce i globálních měřítcích. GEOVEC: I/GeoVec konvertuje složky binárního rastru na MicroStation vektorová data a MGE data. Kombinuje tradiční metody on-screen digitalizace s vysokorychlostním nastavením sledování linie, které nabízí rychlý a výkonný nástroj data collection pro geografickou vektorizaci. Při použití I/GeoVec je možné konvertovat celý mapový dokument nebo vybranou část, pro větší zefektivnění úkolů mapování budov, GIS a LIS databází. GEOVEC OFFICE: GeoVec Office je nový balík, který obsahuje I/RAS C, I/GeoVec a MRF Mapping Toolkit. Nabízí komplexní řešení pro vytváření, mazání a zachovávání vektorových map z rastrových dat. Vektorová data mohou být použita přímo v MicroStation nebo exportována do jiného CAD softwaru, použita v prostředí MGE, GeoMedia nebo jiným producentem GIS softwaru. 5

6 TERRASHARE: TerraShare je rastrový geografický informační systém (GIS) společnosti Z/I Imaging, který umožňuje správu satelitních či leteckých snímků a jiných dat. Je to modulární client server produkt vytvořený pro producenty a distributory různých geografických dat. Je to systém, který spravuje velké množství dat od jejich sběru po jejich využití až po uložení k distribuci. TerraShare pomáhá uživatelům organizovat jejich data prezentováním dat v logické hierarchii nebo v geografickém vyjádření obojí prostřednictvím Microsoft Internet Exploreru. TerraShare je úzce spojen s prostředím Windows 2000 i Windows NT. Je to multi vrstvová client-server aplikace běžící pod Microsoft Transaction Server (MTS). 5. Produkty PCI Geomatics: Geomatica: je výsledkem více než dvouleté intenzivní práce na sjednocení do té doby samostatných programů PCI Geomatics: FreeView, GeoGateway, Fundamentals, Prime, Adv. Optical, Adv. Radar, Adv. Hyperspectral, Adv. Cartography, Adv. GIS, FLY! a webserver. Geomatica FreeView je volně dostupná prohlížečka rastrových a vektorových geografických dat doplněná o některé funkce obrazové analýzy a práci s atributovými daty. Tento program je postavený na datovém modelu GeoGateway a umožňuje zobrazení geografických dat ve více než 80 formátech. Geomatica GeoGateway je jednoduchý nástroj pro konverzi geografických dat mezi všemi formáty GeoGateway. Současně v sobě obsahuje prohližečku geografických dat Geomatica FreeView. Geomatica Fundamentals představuje ideální nástroj pro běžného uživatele rastrových a vektorových geografických dat. Obsahuje širokou řadu funkcí pro jejich vizualizaci a základní analýzu, nástroje pro geometrickou transformaci rastrových dat a tvorbu mapových výstupů. Geomatica Prime představuje vlajkovou loď řady programů Geomatica. Obsahuje program Geomatica Fundamentals rozšířený o přímý přístup ke knihovně velkého množství dalších zpracovatelských algoritmů. Uživatel má zároveň k dispozici nástroje pro úpravu a tvorbu vlastních aplikací. Adv. Optical: Tento modul zahrnuje sestavu algoritmů pro specializované zpracování optických dat. Adv. Radar: Tento modul zahrnuje sestavu algoritmů pro specializované zpracování radarových dat. Adv. Hyperspectral: Tento modul zahrnuje sestavu algoritmů pro specializované zpracování hyperspektrálních dat. 6

7 Adv. Cartography: Tento modul rozšiřuje možnosti programu Geomatica Fundamentals o specializované kartografické funkce. Adv. GIS: Tento modul zahrnuje sestavu algoritmů pro specializované GIS analýzy nad rastrovými a vektorovými daty. Geomatica FLY! je určen pro interaktivní 3D vizualizaci a analýzu obrazových geografických dat. Pomocí tohoto programu lze generovat trojrozměrné perspektivní pohledy na terén s využitím různých typů rastrových dat (letecký snímek, družicový snímek, skenovaná mapa,...) a digitálního modelu terénu. Současně lze do těchto pohledů zahrnout vlastní tématické vektorové vrstvy. Uživatel tak má k dispozici nástroj, který mu umožní současnou analýzu rastrových a vektorových dat v trojrozměrném prostoru. Geomatica WebServer představuje klasické řešení pro publikaci geografických dat na internetu a intranetu. Technologie GeoGateway umožňuje využívat data ve více než 90 geografických formátech bez nutnosti další úpravy nebo konverze. Další výhodou je možnost okamžitě a velmi jednoduše publikovat všechny projekty, vytvořené lokálně v prostředí programu Geomatica. OrthoEngine: představuje v současné době ojedinělou sestavu desktop fotogrammetrických nástrojů pro zpracování leteckých i družicových snímků. Jejími součástmi jsou: OE Airphoto model, OE Satelite model, OE Produktivity tools, OE Dem Extraction, OE Ikonos model, OE Radarsat model. ecognition: Jeden z nových přístupů k analýze obrazových dat je založen na práci s obrazovými objekty namísto analýzy jednotlivých obrazových pixelů. Výzkumný tým pod vedením Prof. Dr. Gerda Binniga, nositele Nobelovy ceny za fyziku z roku 1986, se již několik let zabývá vývojem algoritmů a technologie pro inteligentní rozpoznávání obrazových dat. Výsledkem tohoto úsilí je jedna z prvních skutečně uživatelsky postavených aplikací v této oblasti. Atlantis: Programy pro zpracování originálních radarových dat jsou vyvíjeny kanadskou společností Atlantis Scientific Inc, která navázala spolupráci se společností PCI Geomatics. Výsledkem jednání byla implementace knihovny geografických formátů GeoGateway do programů Atlantis a současně dohoda o prodeji této aplikace prostřednictvím distributorské sítě PCI Geomatics. 6. Software společnosti GenaWare IVY: Klient založený na HTML, určený pro prohlížení dat přes webový prohlížeč. World Viewer: Prostorový prohlížeč pro Windows. 7

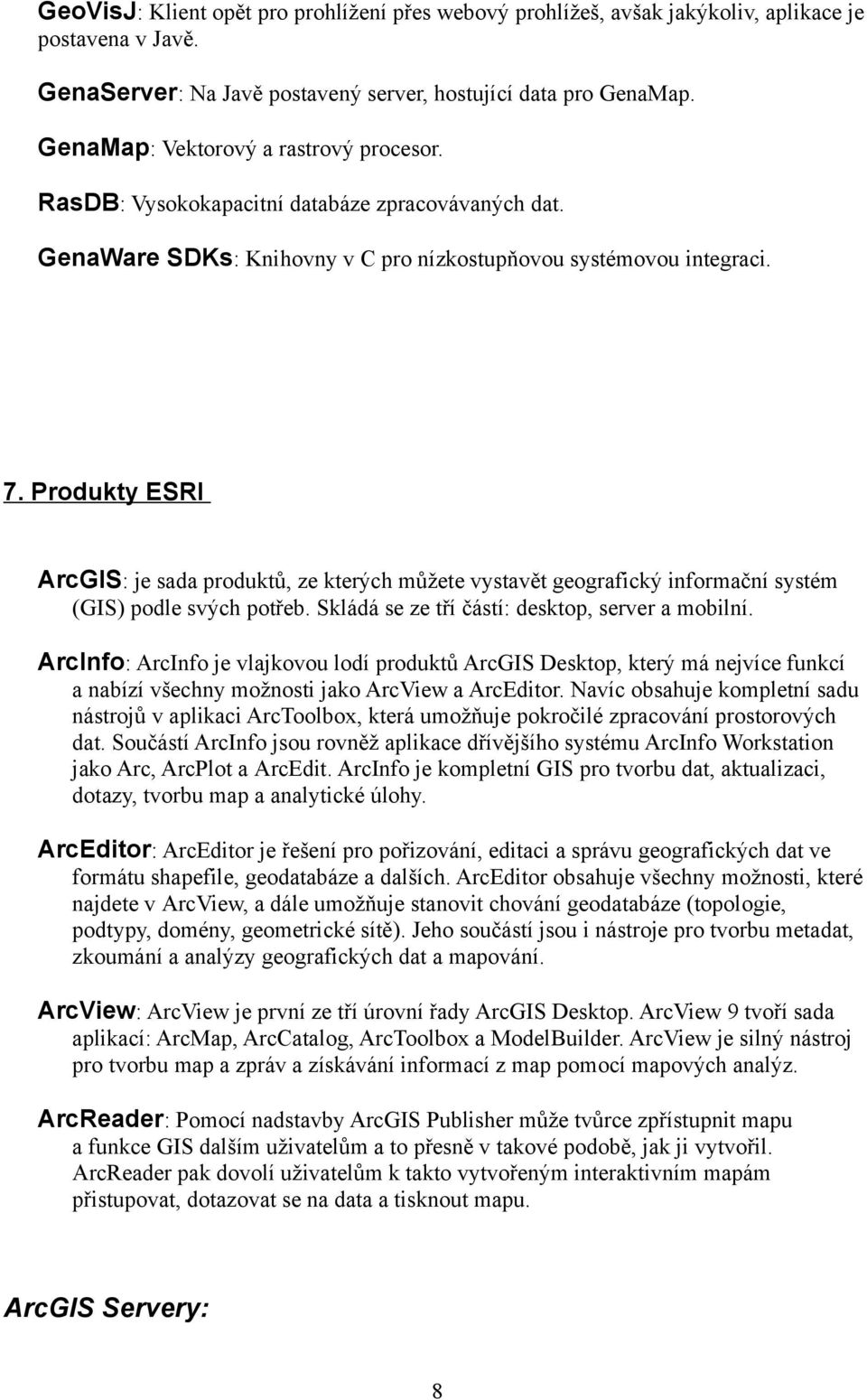

8 GeoVisJ: Klient opět pro prohlížení přes webový prohlížeš, avšak jakýkoliv, aplikace je postavena v Javě. GenaServer: Na Javě postavený server, hostující data pro GenaMap. GenaMap: Vektorový a rastrový procesor. RasDB: Vysokokapacitní databáze zpracovávaných dat. GenaWare SDKs: Knihovny v C pro nízkostupňovou systémovou integraci. 7. Produkty ESRI ArcGIS: je sada produktů, ze kterých můžete vystavět geografický informační systém (GIS) podle svých potřeb. Skládá se ze tří částí: desktop, server a mobilní. ArcInfo: ArcInfo je vlajkovou lodí produktů ArcGIS Desktop, který má nejvíce funkcí a nabízí všechny možnosti jako ArcView a ArcEditor. Navíc obsahuje kompletní sadu nástrojů v aplikaci ArcToolbox, která umožňuje pokročilé zpracování prostorových dat. Součástí ArcInfo jsou rovněž aplikace dřívějšího systému ArcInfo Workstation jako Arc, ArcPlot a ArcEdit. ArcInfo je kompletní GIS pro tvorbu dat, aktualizaci, dotazy, tvorbu map a analytické úlohy. ArcEditor: ArcEditor je řešení pro pořizování, editaci a správu geografických dat ve formátu shapefile, geodatabáze a dalších. ArcEditor obsahuje všechny možnosti, které najdete v ArcView, a dále umožňuje stanovit chování geodatabáze (topologie, podtypy, domény, geometrické sítě). Jeho součástí jsou i nástroje pro tvorbu metadat, zkoumání a analýzy geografických dat a mapování. ArcView: ArcView je první ze tří úrovní řady ArcGIS Desktop. ArcView 9 tvoří sada aplikací: ArcMap, ArcCatalog, ArcToolbox a ModelBuilder. ArcView je silný nástroj pro tvorbu map a zpráv a získávání informací z map pomocí mapových analýz. ArcReader: Pomocí nadstavby ArcGIS Publisher může tvůrce zpřístupnit mapu a funkce GIS dalším uživatelům a to přesně v takové podobě, jak ji vytvořil. ArcReader pak dovolí uživatelům k takto vytvořeným interaktivním mapám přistupovat, dotazovat se na data a tisknout mapu. ArcGIS Servery: 8

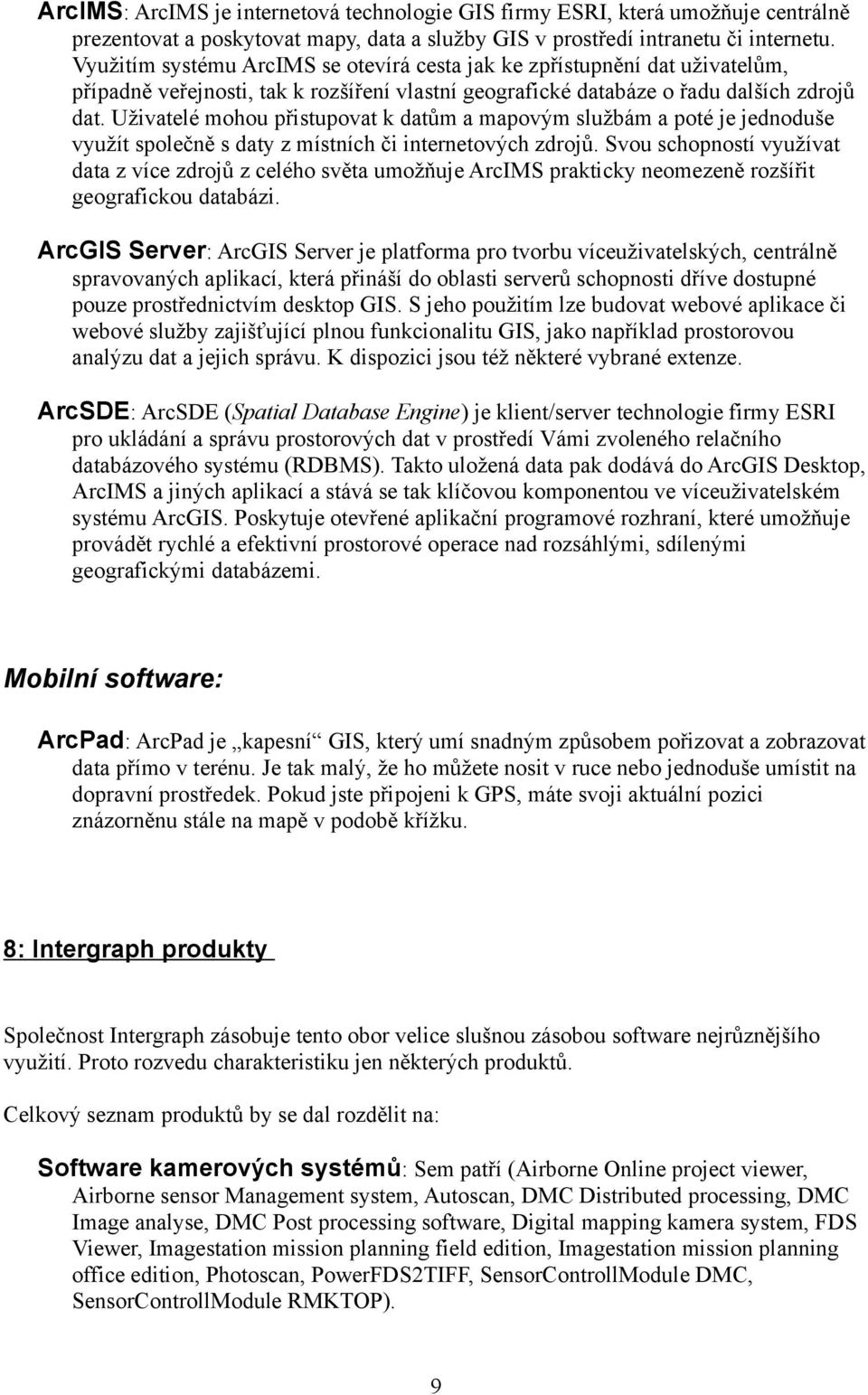

9 ArcIMS: ArcIMS je internetová technologie GIS firmy ESRI, která umožňuje centrálně prezentovat a poskytovat mapy, data a služby GIS v prostředí intranetu či internetu. Využitím systému ArcIMS se otevírá cesta jak ke zpřístupnění dat uživatelům, případně veřejnosti, tak k rozšíření vlastní geografické databáze o řadu dalších zdrojů dat. Uživatelé mohou přistupovat k datům a mapovým službám a poté je jednoduše využít společně s daty z místních či internetových zdrojů. Svou schopností využívat data z více zdrojů z celého světa umožňuje ArcIMS prakticky neomezeně rozšířit geografickou databázi. ArcGIS Server: ArcGIS Server je platforma pro tvorbu víceuživatelských, centrálně spravovaných aplikací, která přináší do oblasti serverů schopnosti dříve dostupné pouze prostřednictvím desktop GIS. S jeho použitím lze budovat webové aplikace či webové služby zajišťující plnou funkcionalitu GIS, jako například prostorovou analýzu dat a jejich správu. K dispozici jsou též některé vybrané extenze. ArcSDE: ArcSDE (Spatial Database Engine) je klient/server technologie firmy ESRI pro ukládání a správu prostorových dat v prostředí Vámi zvoleného relačního databázového systému (RDBMS). Takto uložená data pak dodává do ArcGIS Desktop, ArcIMS a jiných aplikací a stává se tak klíčovou komponentou ve víceuživatelském systému ArcGIS. Poskytuje otevřené aplikační programové rozhraní, které umožňuje provádět rychlé a efektivní prostorové operace nad rozsáhlými, sdílenými geografickými databázemi. Mobilní software: ArcPad: ArcPad je kapesní GIS, který umí snadným způsobem pořizovat a zobrazovat data přímo v terénu. Je tak malý, že ho můžete nosit v ruce nebo jednoduše umístit na dopravní prostředek. Pokud jste připojeni k GPS, máte svoji aktuální pozici znázorněnu stále na mapě v podobě křížku. 8: Intergraph produkty Společnost Intergraph zásobuje tento obor velice slušnou zásobou software nejrůznějšího využití. Proto rozvedu charakteristiku jen některých produktů. Celkový seznam produktů by se dal rozdělit na: Software kamerových systémů: Sem patří (Airborne Online project viewer, Airborne sensor Management system, Autoscan, DMC Distributed processing, DMC Image analyse, DMC Post processing software, Digital mapping kamera system, FDS Viewer, Imagestation mission planning field edition, Imagestation mission planning office edition, Photoscan, PowerFDS2TIFF, SensorControllModule DMC, SensorControllModule RMKTOP). 9

10 Digitální Kartografické produkty: (Digital Cartographic Studio, Dynagen, Dynamo, Dynamo Terrain Modeler). Framme produkty: (Framme, Framme field view, Frame field view ADK, Framme lite, Framme loader, Framme Map Produkt Generator, Frame record server, Framme web view, FRMKT/FLIB, FRMKT/NUC, FRMKT/RB). GIS Produkty: (I/GeoVec, I/RAS C, Image Analyst, Image Viewer, MGE Terrain Analyst). GoeMedia Produkty: (GeoDex, GeoMedia, GeoMedia Fusion, GeoMedia Grid, GeoMedia Image, GeoMedia Image Light Table, GeoMedia Objects, GeoMedia Parcel Manager, GeoMedia Professional, GeoMedia Publicworks manager, GeoMedia Terrain, GeoMedia Transaction manager, GeoMedia Transportation Mager, GeoMedia Viewer, GeoMedia WebMap, GeoMedia WebMap Professional, GeoMedia-Heasted WaterCAD Interface, GeoMedia-Hansen Interface). Fotogrammetrické produkty: (AutoScan IO, CADMAP/dqn, GeoMedia Stereo viewer, Imagestation Auto Elevation Collection, Imagestation Automatic Triangulation, Imagestation Base Rectifier, Imagestation DTM Collection, Imagestation Digital Mensuration, Imagestation Elevations Engine, Imagestation Feature Collection, Imagestation Model Setup, Imagestation OrthoPro, Imagestation Photogrammetric Manager, Imagestation Raster Utilities, Imagestation Stereo Display, Imagestation Stereo For Geomedia). Terrashare Produkty: (Terrashare Production Manager, Terrashare Web, Terrashare Advanced server, Terrashare Client, Terrashare Raster, Terrashare Server). Pro příklad: ImageStation Automatic Triangulation Automatický bodový extrakční a triangulační balík. ImageStation OrthoPro Orthorektifikační produkt obsahující ortho projektové plánování, vyvažování tónů, tvorba mosaik, rektifikace, true ortho a další. TerraShare Multifunkční nástroj pro práci s prostorovými geo daty a produkci obrazu zemského povrchu. 10

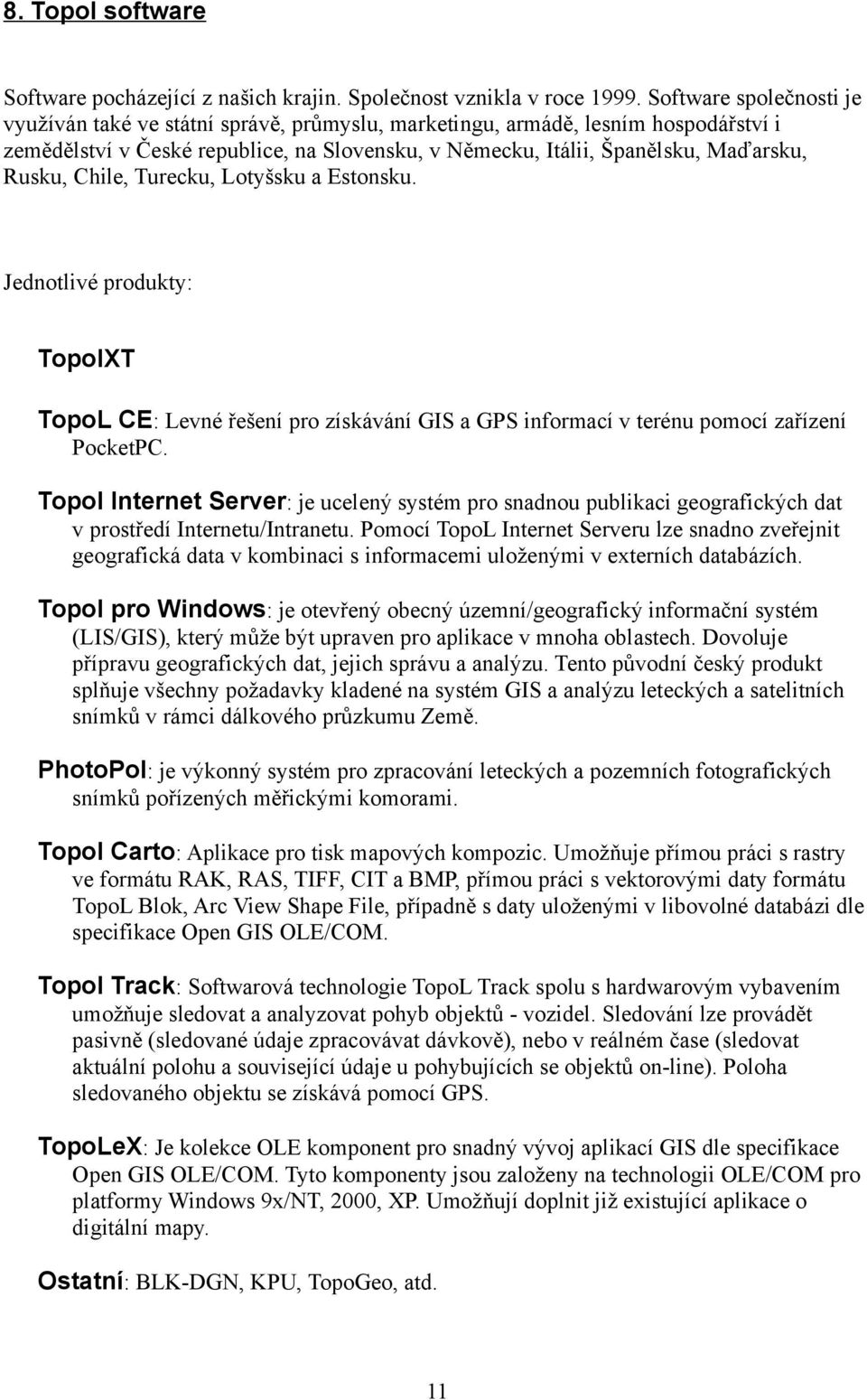

11 8. Topol software Software pocházející z našich krajin. Společnost vznikla v roce Software společnosti je využíván také ve státní správě, průmyslu, marketingu, armádě, lesním hospodářství i zemědělství v České republice, na Slovensku, v Německu, Itálii, Španělsku, Maďarsku, Rusku, Chile, Turecku, Lotyšsku a Estonsku. Jednotlivé produkty: TopolXT TopoL CE: Levné řešení pro získávání GIS a GPS informací v terénu pomocí zařízení PocketPC. Topol Internet Server: je ucelený systém pro snadnou publikaci geografických dat v prostředí Internetu/Intranetu. Pomocí TopoL Internet Serveru lze snadno zveřejnit geografická data v kombinaci s informacemi uloženými v externích databázích. Topol pro Windows: je otevřený obecný územní/geografický informační systém (LIS/GIS), který může být upraven pro aplikace v mnoha oblastech. Dovoluje přípravu geografických dat, jejich správu a analýzu. Tento původní český produkt splňuje všechny požadavky kladené na systém GIS a analýzu leteckých a satelitních snímků v rámci dálkového průzkumu Země. PhotoPol: je výkonný systém pro zpracování leteckých a pozemních fotografických snímků pořízených měřickými komorami. Topol Carto: Aplikace pro tisk mapových kompozic. Umožňuje přímou práci s rastry ve formátu RAK, RAS, TIFF, CIT a BMP, přímou práci s vektorovými daty formátu TopoL Blok, Arc View Shape File, případně s daty uloženými v libovolné databázi dle specifikace Open GIS OLE/COM. Topol Track: Softwarová technologie TopoL Track spolu s hardwarovým vybavením umožňuje sledovat a analyzovat pohyb objektů - vozidel. Sledování lze provádět pasivně (sledované údaje zpracovávat dávkově), nebo v reálném čase (sledovat aktuální polohu a související údaje u pohybujících se objektů on-line). Poloha sledovaného objektu se získává pomocí GPS. TopoLeX: Je kolekce OLE komponent pro snadný vývoj aplikací GIS dle specifikace Open GIS OLE/COM. Tyto komponenty jsou založeny na technologii OLE/COM pro platformy Windows 9x/NT, 2000, XP. Umožňují doplnit již existující aplikace o digitální mapy. Ostatní: BLK-DGN, KPU, TopoGeo, atd. 11

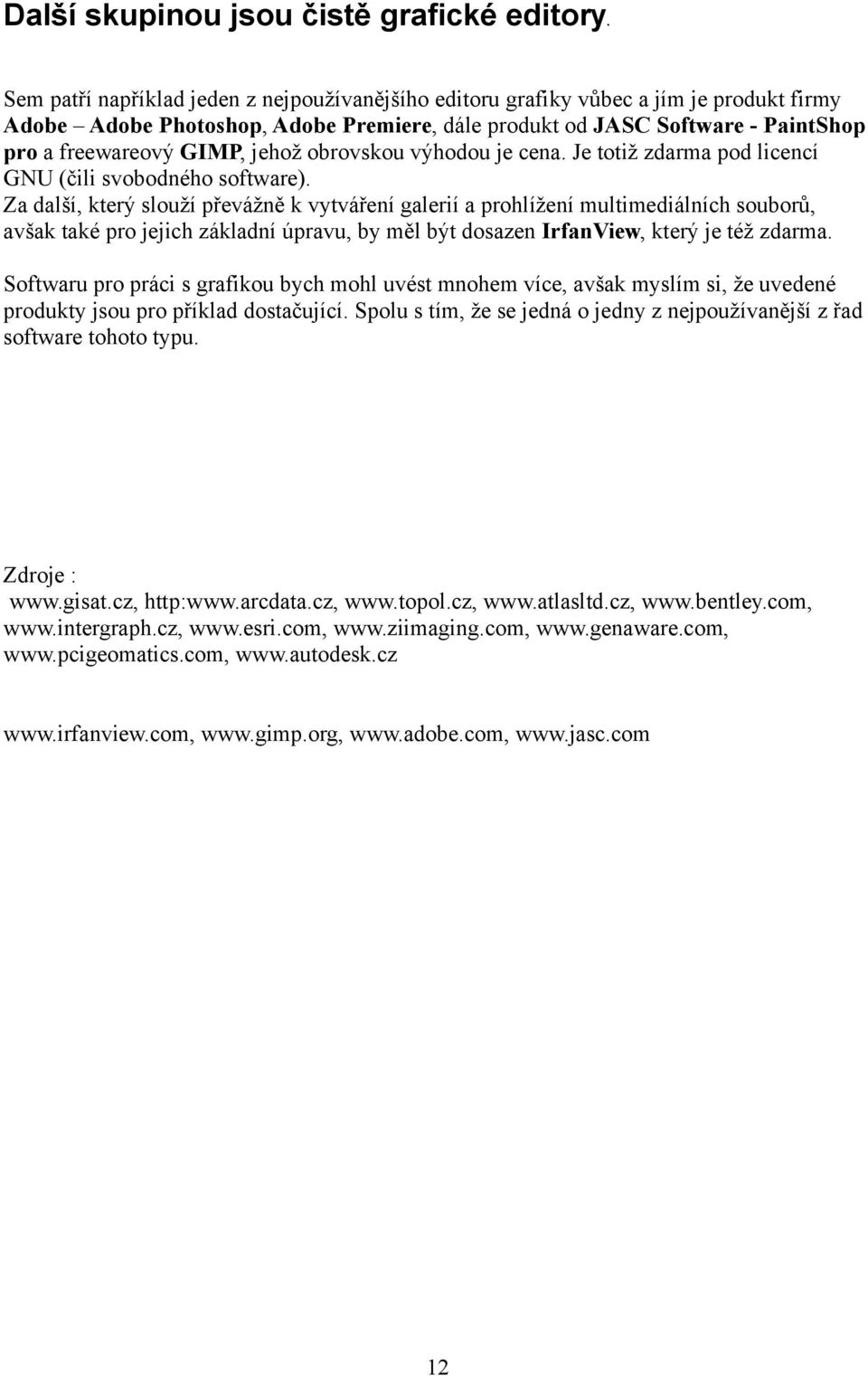

12 Další skupinou jsou čistě grafické editory. Sem patří například jeden z nejpoužívanějšího editoru grafiky vůbec a jím je produkt firmy Adobe Adobe Photoshop, Adobe Premiere, dále produkt od JASC Software - PaintShop pro a freewareový GIMP, jehož obrovskou výhodou je cena. Je totiž zdarma pod licencí GNU (čili svobodného software). Za další, který slouží převážně k vytváření galerií a prohlížení multimediálních souborů, avšak také pro jejich základní úpravu, by měl být dosazen IrfanView, který je též zdarma. Softwaru pro práci s grafikou bych mohl uvést mnohem více, avšak myslím si, že uvedené produkty jsou pro příklad dostačující. Spolu s tím, že se jedná o jedny z nejpoužívanější z řad software tohoto typu. Zdroje :
