1 Vyvinuté programové vybavení (projekt čís. TA ) 1.část programů Předzpracování dat Program sloužící k vytvoření Digitálního modelu reliéfu, povrchu a bezpečnostní hladiny, do formátu grid, s konstantním rozestupem bodů 5 x 5 m, v souřadnicovém systému UTM/WGS 84 a ve výškovém systému EGM část programů Aplikace Letecké překážky Nadstavba nad MicroStation V8i SS3, která slouží pro analýzu, zpracování a vytvoření podkladů pro zjištění leteckých překážek a pro ukládání informací o leteckých překážkách do DB. 1

2 1. část - PŘEDZPRACOVÁNÍ DAT DMR4G_GRD Program slouží k převedení Digitálního modelu reliéfu 4. generace do formátu grid, s konstantním rozestupem bodů 5 x 5 m, v souřadnicovém systému UTM/WGS84 a ve výškovém systému EGM96. DMP1G_GRD Program slouží k převedení Digitálního modelu povrchu 1. generace, do formátu grid, s konstantním rozestupem bodů 5 x 5 m, v souřadnicovém systému UTM/WGS84 a ve výškovém systému EGM96. GEN_BH Program slouží k vygenerování Digitálního modelu bezpečnostních hladin, ve formátu grid, s konstantním rozestupem bodů 5 x 5 m, v souřadnicovém systému UTM/WGS84 a ve výškovém systému EGM96. ROZDIL Program slouží k výpočtu rozdílů mezi zadanými gridovými plochami. 2

3 DMR4G_GRD Účel programu Program slouží k převedení Digitálního modelu reliéfu 4. generace, do formátu grid, s konstantním rozestupem bodů 5 x 5 m, v souřadnicovém systému UTM/WGS84 a ve výškovém systému EGM96. Z tohoto gridového výškového modelu a z několika dalších datových zdrojů bude výpočetními operacemi v programu DMP1G_GRD následně vytvořen Digitální model povrchu 1. generace obdobných parametrů. DMR4G-GRID 5m může být využíván k různým účelům a širokému spektru aplikací. V rámci projektu číslo TA bude jedním z informačních podkladů pro geoprostorové analýzy realizované za účelem vyhledání a určení leteckých překážek v aplikačních systémech Microstation v. 8i, SS3 s nadstavbou Déscartes. V budoucnu budou vypočtena a veřejnosti zpřístupněna data tohoto modelu z celého území ČR včetně poskytování dat a výsledků analýz formou geoprocessingové webové služby pro výpočet teréních profilů. 3

4 DMR4G_GRD Možnosti volání programu Vstupní parametry: Cesta k adresáři, ve kterém jsou podadresáře bloků dat pro zpracování nebo jeden blok (slouží pouze pro aktualizaci jednoho bloku) Cesta k adresáři, v němž budou vygenerovány podadresáře do nichž budou ukládány vygenerované výstupní soubory dat ve formátech GRID a SHP Příklady: DMR4G_GRD.exe L:\LASER\xyz\dmr4g\* L:\Laser\DMR4G DMR4G_GRD.exe L:\LASER\xyz\dmr4g\pi_530_5520 L:\Laser\DMR4G 4

5 DMR4G_GRD Vstupní data a jejich uspořádání Vstupními daty pro zpracování je DMR4G ve formátu TXT, v němž jsou poskytována od ČÚZK (souřadnicový systém UTM/WGS84, výškový systém Bpv, s konstantním rozestupem bodů 5 x 5 m, data jsou organizovaná v souborovém systému po čtvercích 2x2 km s krokem 5m. Výstupní data a jejich uspořádání Výstupem ze zpracování programu DMR4G_GRD je v souřadnicovém systému UTM/WGS84, ve výškovém systému EGM96, ve formátu Grid (binary grd), Shapefile (point Shp) a textové soubory XYZ. Výstupní data jsou organizovaná po blocích stejně jako vstupní data. Možné aplikace dat Data ve formátu SHP slouží k načtení a geoprostorovým analýzám v aplikaci Microstation v.8i SS3 Data ve formátu GRID mohou být dále jednoduše testována, konvertována do textu (xyz), rastru (png,jpg,..) a také publikována pomocí webové mapové služby. 5

6 DMR4G_GRD Vstupní data: DMR4G v textovém formátu XYZ (ZÚ, 5x5 m) Výstupní data: DMR4G.GRD ve formátu GRID (5x5 m) 6

7 DMR4G_GRD Vizualizace GRIDu: Vrstevnice Vizualizace GRIDu: Stínovaný reliéf Vizualizace GRIDu: 3d + Hypsometrie 7

8 DMR4G_GRD Vizualizace vybraného 10km čtverce: 3D pohled v aplikaci Surfer + Hypsometrie se zobrazením prostorů P2a a Pz6. 8

9 Vizualizace DMR4G_GRD prostor TMA LKPD 9

10 DMP1G_GRD Účel programu Program DMP1G_GRD slouží k vytvoření Digitálního modelu povrchu 1. generace, ve formátu grid, s konstantním rozestupem bodů 5 x 5 m, v souřadnicovém systému UTM/WGS84 a ve výškovém systému EGM96. DMP1G-GRID 5m může být využíván k různým účelům a širokému spektru aplikací. V rámci projektu číslo TA bude jedním z informačních podkladů pro geoprostorové analýzy realizované za účelem identifikace a určení leteckých překážek v aplikačních systémech Microstation v. 8i, SS3 s nadstavbou Déscartes. V budoucnu budou vypočtena a veřejnosti zpřístupněna data tohoto modelu z celé ČR včetně poskytování dat a výsledků analýz formou geoprocessingové webové služby pro výpočet optických i rádiových viditelností nebo šíření tekutých a plynných látek. 10

11 DMP1G_GRD Možnosti volání programu Vstupní parametry: Cesta k adresáři DMP1G v němž jsou data laserového skenování v textovém klasifikovaném tvaru (kategorie b-budovy, v-vegetace, h-výškové stavby) Cesta k již vytvořenému adresáři DMR4G.GRD Cesta k adresáři pro uložení vygenerovaných dat v požadovaných formátech GRID (případně SHP, XYZ, PNG) Příklady: DMP1G_GRD.exe L:\LASER\xyz\dmr4g\* L:\LASER\DMR4G.GRD L:\Laser\DMR4G DMP1G_GRD.exe L:\LASER\xyz\dmr4g\pi_530_5520 L:\LASER\DMR4G.GRD L:\Laser\DMR4G 11

12 DMP1G_GRD Vstupní data a jejich uspořádání Vstupními daty pro zpracování je DMP1G ve formátu TXT v němž jsou poskytována od ČÚZK (souřadnicový systém UTM/WGS84, výškový systém Bpv, s konstantním rozestupem bodů 5 x 5 m, data jsou organizovaná v souborovém systému po čtvercích 2x2 km s krokem 5m a jsou klasifikována podle kategorií budovy, vegetace, výškové stavby a zem. Výstupní data a jejich uspořádání Výstup ze zpracování programu je v souřadnicovém systému UTM/WGS84, ve výškovém systému EGM96, ve formátu Grid (binary grd), Shapefile (point Shp) a textové soubory XYZ. Výstupní data jsou organizovaná po blocích stejně jako vstupní data. Možné aplikace dat Data ve formátu SHP slouží k načtení a geoprostorovým analýzám v aplikaci Microstation v8i SS3 Data ve formátu GRID mohou být dále jednoduše testována, konvertována do textu (xyz), rastru (png,jpg,..) a také publikována pomocí webové mapové služby. 12

13 Vstupní data: DMP1G v textovém formátu XYZ (klasifikovaná data podle kategorií v,h,b,g) DMP1G_GRD Výstupní data: DMP1G.GRD ve formátu GRID (5x5 m) 13

14 DMP1G_GRD Vizualizace vybraného 10km čtverce: 3D pohled v aplikaci Surfer + Hypsometrie se zobrazením prostoru P2a a Pz6 14

15 Vizualizace DMR4G_GRD prostor TMA LKPD (vegetace+budovy+výšky) 15

16 Vizualizace DMR4G_GRD prostor TMA LKPD (vegetace+budovy) 16

17 GEN_BH Účel programu Program slouží k vytvoření Digitálního modelu bezpečnostních hladin 1. generace, ve formátu grid, s konstantním rozestupem bodů 5 x 5 m, v souřadnicovém systému UTM/WGS84 a ve výškovém systému EGM96. Tento model (DMBH1G-GRID 5m) je připraven jako zdroj, který v rámci projektu číslo TA bude jedním z informačních podkladů pro geoprostorové analýzy realizované za účelem vyhledání a určení leteckých překážek v aplikačních systémech Microstation v8i, SS3 s nadstavbou Déscartes. Další široké spektrum úloh, například k vyhodnocování leteckých překážek v bezprostředním okolí vzletových a přistávacích drah letišť, k určování překážek, které je třeba monitorovat, pro plánování staveb apod. V budoucnu budou vypočtena a veřejnosti zpřístupněna data tohoto modelu z území celé ČR včetně geoprocessingové webové služby pro testování průniků stavěných objektů s bezpečnostními hladinami. 17

18 GEN_BH Vstupní data a jejich uspořádání Vstupem jsou xml soubory, obsahující základní parametry orientace, polohy, profilu letiště, ze kterých program GEN_BH vygeneruje prostorový model DMBH1G ve formátu GRID. Tyto údaje jsou zatím editovány pro zkušební prostor letiště Pardubice. Druhým vstupem pro zpracování je DMR4G ve formátu grid, zpracovaný programem DMR4G_GRD (souřadnicový systém UTM/WGS84, výškový systém EGM96, s konstantním rozestupem bodů 5 x 5 m, data jsou organizovaná v souborovém systému po blocích 10x10 km a v souborech po čtvercích 2x2 km s krokem 5m. Výstupní data a jejich uspořádání Výstup ze zpracování programu je v souřadnicovém systému UTM/WGS84, ve výškovém systému EGM96, ve formátu Grid (binary grd), Shapefile (point Shp) a textové soubory XYZ. Výstupní data jsou organizovaná po blocích stejně jako vstupní data. 18

19 GEN_BH Funkce Charakteristika Program vytvoří na základě parametrů zadaných při jeho spuštění složku se vstupními daty DMR4G ve formátu GRID a z prostoru pokrytí provede z parametrů letiště vygenerování bezpečnostní hladiny. V další verzi se předpokládá uložení parametrů letišť v databázi. Tento vygenerovaný model uloží k dalšímu využití do stejného formátu a se stejnou organizací jako DMR4G-GRID. Digitální model bezpečnostních hladin 1.generace (DMBH1G) je modelová plocha vygenerovaná na základě předpisu L15. S gridovými daty může být zároveň vytvořen i soubor ve formátu Shapefile stejného jména a příponou shp s geometriemi typu Point / point / point. Pro potřeby vizuálních kontrol a prezentací mohou být data DMBH1G-GRID ze zpracovávaného prostoru následně načtena scriptem do aplikace Surfer a exportován do rastrového formátu PNG (viz obrázky dále). Možné aplikace dat Data ve formátu SHP slouží k načtení a geoprostorovým analýzám v aplikaci Microstation v8i SS3 Data ve formátu GRID mohou být dále jednoduše testována, konvertována do textu (xyz), rastru (png,jpg,..) a také publikována pomocí webové mapové služby. 19

20 Vstupní data: DMR4G ve formátu GRID (generovaná programem DMR4G_GRD) GEN_BH Výstupní data: DMP1G.GRD ve formátu GRID (5x5 m) AIP LKPD 20

21 Vizualizace GEN_BH prostor TMA LKPD (Zakázaný prostor Pz6 Bohdaneč) 21

22 2. část - Aplikace LETECKÉ PŘEKÁŽKY 22

23 Aplikace LETECKÉ PŘEKÁŽKY Účel programu Nadstavba nad MicroStation V8 SS3, pro zjištění leteckých překážek v daném prostoru, které kolidují s bezpečnostní hladinou. Jako DB se využívá Oracle 11 XE. Běží nad OS Windows XP a vyšších. Aplikace Letecké překážky umožňuje: - vytvářet a editovat kresbu digitálního modelu reliéfu - importovat hromadně podklady ve formátu SHP, txt a jejich převod do DGN - importovat seznamy bodů reliéfu a bezpečnostní letové hladiny - načítat bodové překážky z databáze do výkresu - poskytovat informace z databáze o bodových překážkách - vytvářet průnik bezpečnostní hladiny s povrchem Země a s bodovými překážkami - práci s DB. 23

24 Aplikace LETECKÉ PŘEKÁŽKY Vstupní data Vstupem jsou *.shp nebo *.txt soubory obsahující digitální model povrchu, digitální model bezpečnostní hladiny a hranice stanovených prostorů letiště typu IFR. Dalším vstupem je databáze bodových výškových objektů vytvořená z RVO Výstupní data Výstupem jsou výkresy ve formátu DGN, které obsahují zakreslené bodové, liniové a areálové překážky, hranice prostorů. Struktura dat V základním nastavení se data ukládají do adresáře c:\lp, který obsahuje: DATA - uložení všech datových souborů DATABAZE - skripty pro vytvoření schémat a inicializaci databáze DOKUMENTACE - nápověda k produktu SYSTEM - systémové části programu 24

25 Funkce Charakteristika Je to nástroj pro vytvoření kresby leteckých překážek a to plošných, liniových a bodových po jednotlivých letištích typu IFR. Vytvořit body průniku bezpečnostní hladiny a digitálního modelu povrchu a jejich následné spojení do plošných objektů. Vypočítat body průniku s bodovými překážkami uloženými v DB RVO. Získávat informace o bodových a plošných překážkách z DB. Vytvořit podklady pro doplnění atributů překážek v terénu a jejich následné zpracování ve výkresu a v DB. Možné aplikace dat Aplikace LETECKÉ PŘEKÁŽKY Cílem je vytvořit postupně pro celé území České republiky jednotné modely digitálního povrchu, bezpečnostní hladiny, leteckých překážek a linií bezpečnostních hladin vygenerovaných na základě předpisu L15 a jejich následnou údržbu. 25

26 Načtení gridu Aplikace LETECKÉ PŘEKÁŽKY 26

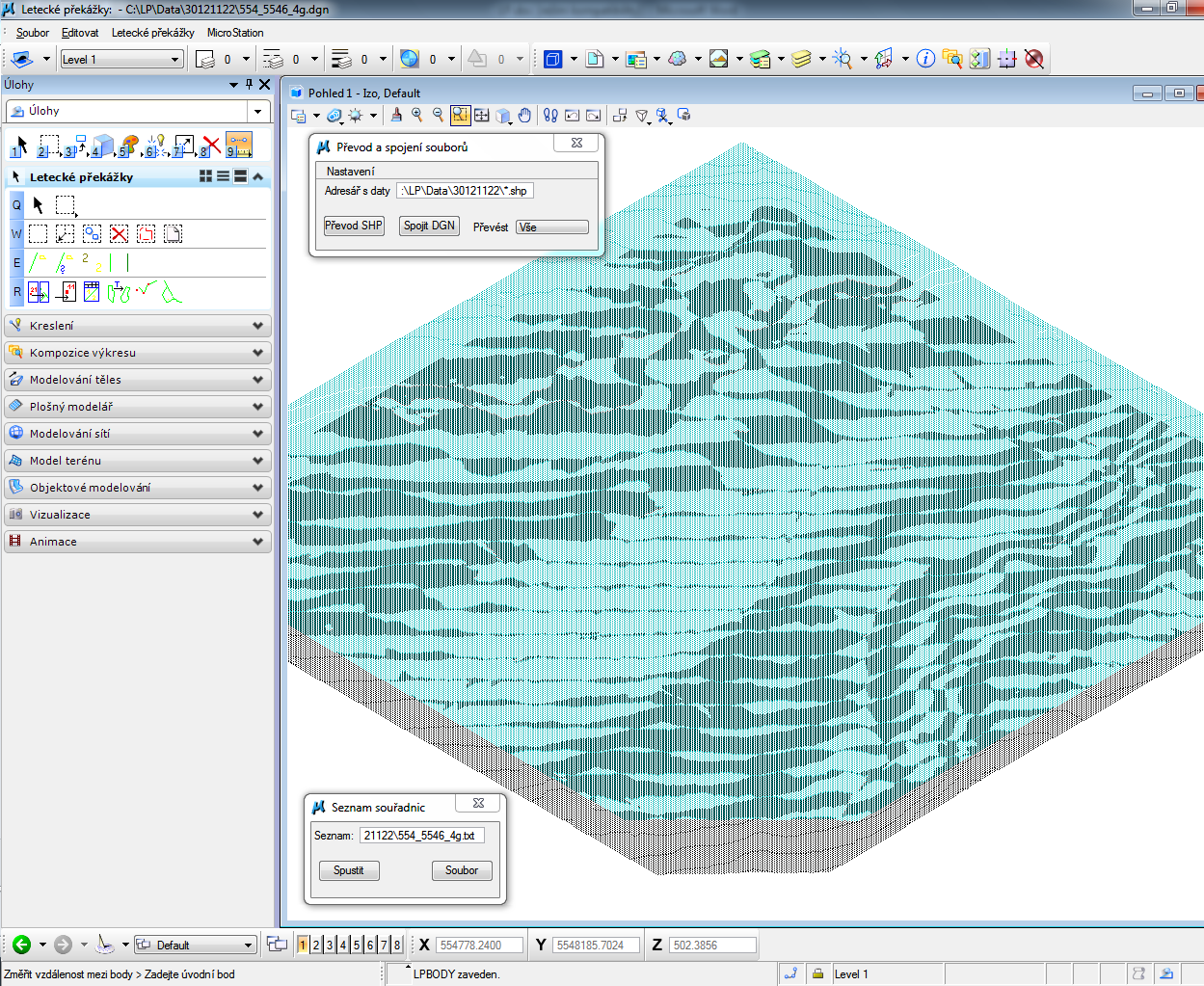

27 Převod SHP Aplikace LETECKÉ PŘEKÁŽKY 27

28 Výpočet bodů průniku Aplikace LETECKÉ PŘEKÁŽKY 28

29 Spojování bodů průniku Aplikace LETECKÉ PŘEKÁŽKY 29

30 Informace z DB RVO Aplikace LETECKÉ PŘEKÁŽKY 30
