1 Česká telekomunikační infrastruktura a.s. Olšanská 2681/6, Praha 3, Žižkov, Technické řešení I. INVESTIČNÍ AKCE Kategorie an - Přístupová síť Podkategorie VPI - metalické kabelové přístupové sítě Číslo SAP Číslo interní Schvalování akce 2-kolové schvalování Název VPIC Mohelnice, Sever, infr.pro RD Budoucí uživatel NO-OS Šumpersko Zpracovatel Předkladatel Schvaluje

2 Obsah: 1 Souhrnná zpráva 1.1 Základní údaje 1.2 Účel stavby 2 Technická zpráva 2.1 Vstupní podklady 2.2 Navrhované řešení 2.3 Popis tras 2.4 Použitá technologie 2.5 Použité předpisy 2.6 Koordinace 2.7 Ostatní 3 Podmiňující a související stavby 4 Vyjádření a záznamy 5 Přílohy

3 1. Souhrnná zpráva 1.1 Základní údaje Identifikační údaje Název: Kategorie: Podkategorie: Typ investice: Důvod 1: Číslo interní: Prvek SPP: ABC: HOST: ATÚ: VPIC Mohelnice, Sever, infr.pro RD AN - Přístupová síť VPI - Metal, kab přístupová síť Kapacitní údaje Průměrný náklad na: Délka HDPE trubek pro OK km kmp mk Délka metalických kabelů 0,800 km kmk mk Délka nadzemní tratě 0 km km vyk Délka párů v metalických kabelech 78,400 km kmkv Délka výkopů vč.podvrtů a přechodů km kmo kv Páry vyvedené na hlavní rozvaděč ústř. 0 pár b.j Páry zakončené v účast, rozvaděčích 0 pár Počet bytových domů 0BD Počet bytových j ednotek v bytových Obj domech Počet rodinných domů ORD Počet bytových jednotek v rodinných Obj domech Požadavky: Název polygonu: VPIC Mohelnice, Sever, infr.pro RD K akci nejsou evidovány žádné požadavky Termíny: Platnost ÚR od: ÚR na přeložku CETIN zajistí Město Mohelnice. Platnost ÚR do: Plánované zahájení přípravy: Plánované ukončení přípravy: Plánované zahájení realizace: Pravděpodobně v Plánované ukončení realizace: Nabídka k přejímce (Plán): 1.2 Účel stavby: Akce řeší přeložku telefonních a optických kabelů v Mohelnici. V dané lokalitě dojde k výstavbě nových komunikací na stávajících kabelech společnosti CET1N. Územní rozhodnutí na přeložku vyhotoví Město Mohelnice v rámci svého stavebního povolení na celou stavbu. 3

4 2 Technická zpráva 2.1 Vstupní podklady: Objednávka CETIN, podklady TEDO a situace projektu. 2.2 Navrhované řešení: Stávající kabely QY 50XN0,6, 3xTCEKE 25XN0.4, PPFLE 15XN0,8, PPFLE 50XN0.8 a PPFLE 10XN0.4 budou v místě plánovaného křížení nájezdu na ulici Růžová odkopány a uloženy do dělenné trubky SYSPRO. Dále bude trasa v místě křížení prohloubena. V místě plánovaných stav. Parcel dojde k překládkám met. kabelů a HDPE trubek. V místě křížení nové komunikace bude vedení uloženo do PE110. V místě křížení plánované komunikace budou nové met. kabely budou napojeny na stáv. kabely pomocí rovných spojek XAGA, pouze na kabelu TCEKE 25XN0,4 bude stáv. dělící spojka nahrazena novou dělící spojkou. Na konci překládky budou kabely opět propojeny pomocí rovných spojek XAGA V rámci stavby dojde k překládce tří trubek HDPE 40mm barev oranžová, černá a oranžová s bílým pruhem. HDPE 40mm oranžová je obsazena OK č typu Samsung 48f+CU, HDPE 40 oranžová s bílým pruhem je obsazena OK ě typu Samsung 24f+CU a HDPE 40 černá je neobsazena. Postup překládky bude následující: o Dojde k pokládce nových HDPE trubek barev oranžová, černá a oranžová s bílým pruhem o HDPE 40mm černá bude pomocí spojek Plasson propojeny do nové trasy o V místě křížení plánované komunikace budou stáv. OK přerušeny a vyfouknuty do míst plánovaných optických spojek. o V místě křížení plánované komunikace budou HDPE 40mm O a HDPE 40mm Ob propojeny do nové trasy pomocí spojek Plasson o Mezi plánovanými spojkami budou zafouknuty nové kabely. OK OFS MIDIA 48f+CU do HDPE 40mm oranžové a OFS MIDIA 24f+CU do HDPE 40mm oranžové s bílým pruhem o Nová OK a stáv. OK budou propojeny pomocí nových OS typu Coyote RuntlnLine, které budou uloženy do nových PKOR. HDPE s OK budou zakončeny průchodkami Jackmoon40mm. o Kontrola HDPE trubek: Pro ověření kvality trubek, provedených montážních prací a ke zjištění případného poškození cizím zásahem budou prováděny následující kontrolní zkoušky. Zkouška průchodnosti: Zkouška musí prokázat průchodnost trubky. Uceleným úsekem trasy se profoukne kontrolní píst. O provedené kalibraci musí dodavatel vyhotovit protokol. Zkouška tlakutěsnosti: Navazuje na kalibraci. Při zjištěných nedostatcích tlakutěsnosti trubek je nutné závadu odstranit. O provedené zkoušce bude vyhotoven měřící protokol. o Měření optických vláken: Měření reflektrometrem (OTDR): Oboustranné měření reflektrometrem (OTDR) s vyhodnocením útlumu případných spojek a vyhodnocením měrných úseků jednotlivých úseků. Provádí se při vhodné délce impulzu podle charakteru a délky trasy ve třech přenosových oknech (1310, 1550 a 1625 nm). Oboustranné měření celkového útlumu přímou metodou: Oboustranné měření celkového útlumu všech vláken přímou metodou IEC 86 A-l ve třech přenosových oknech (1310 nm, 1550 nm a 1625 nm). 2.3 Popis tras viz polohopis VVN: ne El. trakce: ne Vodní toky: ne 2.4 Použitá technologie: Spojky XAGA a optické spojky budou označeny Minimarkerem 3M, typ Použité předpisy: TPP (TP 69 a) - Výstavba přístupových sítí č. I TPP (TP 69 b) - Výstavba přístupových sítí č. II TPP (TP 69 c) - Výstavba přístupových sítíč. III TPP 2002 (TP 117) - Výstavba přístupových sítí - Optické kabely TA 10 (I.-III) - Stavba nadzemních sítí ČSN Prostorové uspořádání sítí technického vybavení ČSN Podzemní sdělovací vedení 4

5 ČSN Křižovatky a souběhy vedení POS Po ukončení stavby je nutno provést závěrečné měření dle TPP a TI 14. (měření Kl). Dokumentace skutečného provedení bude zapracována dle směrnice TD v aktuální verzi včetně geodetického zaměření. 2.6 Koordinace: Realizace přeložky bude koordinována s realizací výstavby parkovišť a komunikací. 2.7 Ostatní: Kontakty: Projektový koordinátor TCZ: Zpracovatel CTN - K.V.Z. spol. s r. o. Investor: Město Mohelnice, Ing. Pavel Kuba, starosta města, mobil: Projektant - Ing. arch. Tempír, studio2001 (Sjseznam.cz Při provádění prací je třeba dodržovat zákon č. 251/2005 o inspekci práce, směrnici BOZP č. 595 a stavební zákon č. 183/2006 a jeho prováděcí předpisy. 3. Podmiňující, související a navazující stavby: Podmiňující akce - vložené: nejsou Interní číslo SAP Název projektu: Stav: Navazující akce - vložené: Interní číslo SAP Název projektu: Stav: 4. Vyjádření a záznamy - viz. příloha 5. Přílohy Název přílohy Kl - Katastrální mapa.pdf P1 - Polohopisný plán.dgn S1,S2 - Kabelové schema.dgn Informace o parcele.pdf Kalkulace nákladů - PPD Situace stavby garáže Podklady dokumentace Telefonica Stupeň SD SD SD SD SD SD SD 5

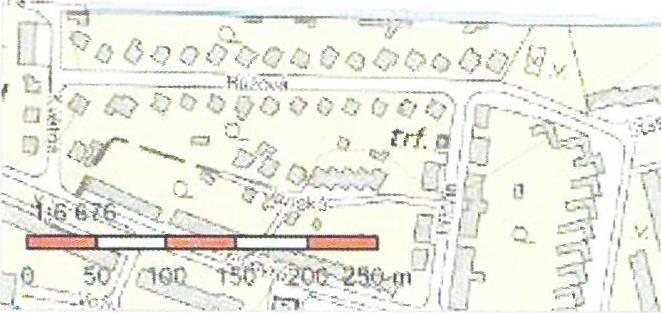

6 rmace o pozemku Nahlížení do katastru nemovitostí Informace o pozemku Parcelní číslo: 2797/2-? Obec: Mohelnice [ ? Katastrální území: Mohelnice Číslo LV: 1705 Výměra [m2]: Typ parcely: Mapový list: Určení výměry: Způsob využití: Druh pozemku: 2328 Parcela katastru nemovitostí DKM Ze souřadnic v S-JTSK zeleň ostatní plocha Vlastníci, jiní oprávnění Vlastnické právo Podíl Město Mohelnice, U Brány 916/2, Mohelnice Způsob ochrany nemovitosti Nejsou evidovány žádné způsoby ochrany. Seznam BPEJ Parcela nemá evidované BPEJ. Omezení vlastnického práva Nejsou evidována žádná omezení. Jiné zápisy Nejsou evidovány žádné jiné zápisy. Řízení, v rámci kterých byl k nemovitosti zapsán cenový údaj Více informací k cenovým údajů nalezenete v k aplikaci. Nemovitost je v územním obvodu, kde státní správu katastru nemovitostí ČR vykonává Katastrální úřad pro Olomoucky kraj, Katastrální pracoviště Šumperk-? Zobrazené údaje mají informativní charakter. Platnost k :00:00. O Česky úřad zeměměřicky a katastrálním, Pod sídlistem 1800/9. Kobylisy Prana 8-? Verze aplikace: build 0 Podání určená katastrálním úřadům a pracovištím zasílejte přímo na lelich adresu-?. 1 Z :00
