POTÁPĚČSKÝ POČÍTAČ MERIDIAN - NAVRŢENÝ POTÁPĚČI PRO POTÁPĚČE

Transkript

1

2 POTÁPĚČSKÝ POČÍTAČ MERIDIAN - NAVRŢENÝ POTÁPĚČI PRO POTÁPĚČE Vítáme vás do rodiny spokojených uživatelů potápěčských počítačů SCUBAPRO a děkujeme vám za zakoupení počítače Meridian. V rukách právě držíte neobyčejného partnera pro vaše budoucí ponory. Tato příručka uživatele vám nabízí přístup k informacím o nejnovějších technologiích SCUBAPRO a klíčovým funkcím počítače Meridian. Chcete-li se dozvědět více o potápěčském vybavení SCUBAPRO, navštivte naši webovou stránku VAROVÁNÍ Počítač Meridian je možné používat až do hloubky 120 m. Dojde-li k překročení hloubky 120 m, zobrazí se místo hodnoty hloubky dvě pomlčky (--) a dekompresní algoritmus nebude pracovat správně a přesně. Potápění při parciálním tlaku kyslíku vyšším než 1,6 barů (odpovídá hloubce 67 m při dýchání stlačeného vzduchu) je extrémně nebezpečné a mohlo by způsobit vážné zdravotní komplikace či dokonce smrt. Potápěčský počítač Meridian je osobní ochrannou pomůckou, která splňuje náročné požadavky na bezpečnost dle směrnice č. 89/686/EEC o osobních ochranných prostředcích. Společnost RINA SpA, Via Corsica 12, I Genoa, jako úředně oznámený orgán č. 0474, provedla ověření shody s evropskou normou EN 13319:2000. EN13319:2000 Potápěčské vybavení - Hloubkoměry a kombinované přístroje pro měření hloubky a času - Požadavky na funkci a bezpečnost, zkušební metody. Veškeré informace o dekompresních povinnostech potápěče, které zobrazují přístroje dle této normy, jsou výslovně vyloučeny z rozsahu platnosti normy bz SCUBAPRO MERIDIAN 2

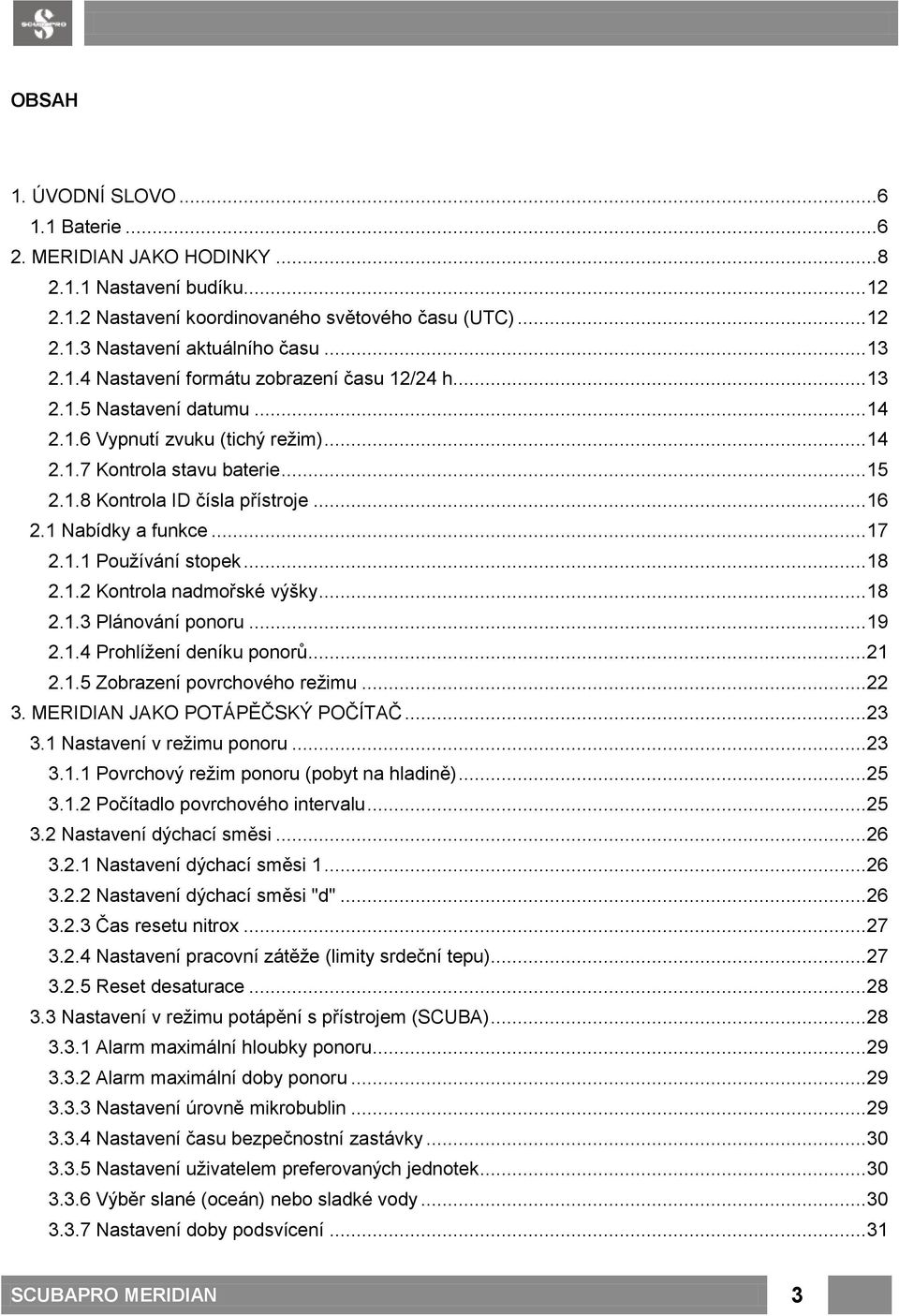

3 OBSAH 1. ÚVODNÍ SLOVO Baterie MERIDIAN JAKO HODINKY Nastavení budíku Nastavení koordinovaného světového času (UTC) Nastavení aktuálního času Nastavení formátu zobrazení času 12/24 h Nastavení datumu Vypnutí zvuku (tichý režim) Kontrola stavu baterie Kontrola ID čísla přístroje Nabídky a funkce Používání stopek Kontrola nadmořské výšky Plánování ponoru Prohlížení deníku ponorů Zobrazení povrchového režimu MERIDIAN JAKO POTÁPĚČSKÝ POČÍTAČ Nastavení v režimu ponoru Povrchový režim ponoru (pobyt na hladině) Počítadlo povrchového intervalu Nastavení dýchací směsi Nastavení dýchací směsi Nastavení dýchací směsi "d" Čas resetu nitrox Nastavení pracovní zátěže (limity srdeční tepu) Reset desaturace Nastavení v režimu potápění s přístrojem (SCUBA) Alarm maximální hloubky ponoru Alarm maximální doby ponoru Nastavení úrovně mikrobublin Nastavení času bezpečnostní zastávky Nastavení uživatelem preferovaných jednotek Výběr slané (oceán) nebo sladké vody Nastavení doby podsvícení SCUBAPRO MERIDIAN 3

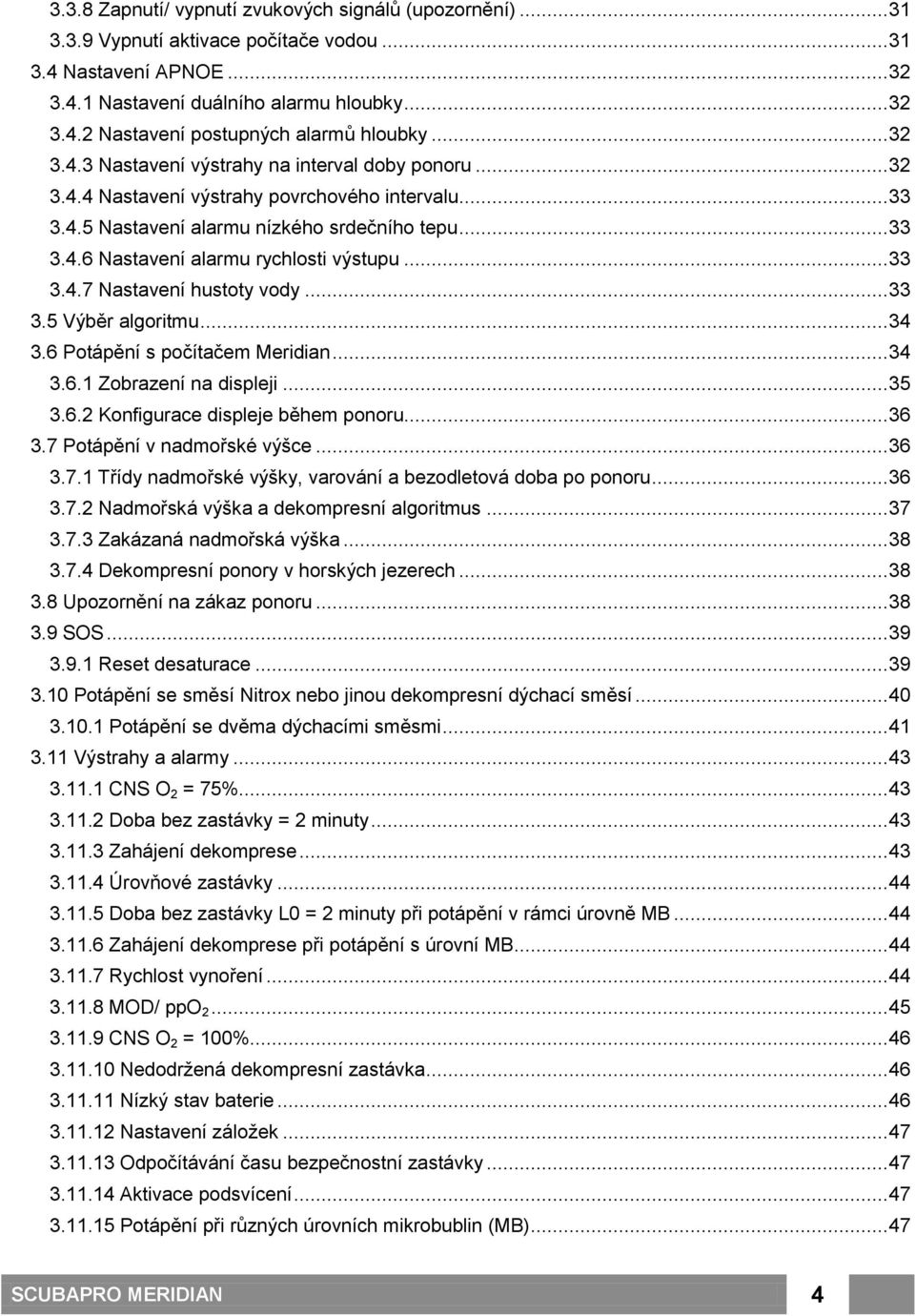

4 3.3.8 Zapnutí/ vypnutí zvukových signálů (upozornění) Vypnutí aktivace počítače vodou Nastavení APNOE Nastavení duálního alarmu hloubky Nastavení postupných alarmů hloubky Nastavení výstrahy na interval doby ponoru Nastavení výstrahy povrchového intervalu Nastavení alarmu nízkého srdečního tepu Nastavení alarmu rychlosti výstupu Nastavení hustoty vody Výběr algoritmu Potápění s počítačem Meridian Zobrazení na displeji Konfigurace displeje během ponoru Potápění v nadmořské výšce Třídy nadmořské výšky, varování a bezodletová doba po ponoru Nadmořská výška a dekompresní algoritmus Zakázaná nadmořská výška Dekompresní ponory v horských jezerech Upozornění na zákaz ponoru SOS Reset desaturace Potápění se směsí Nitrox nebo jinou dekompresní dýchací směsí Potápění se dvěma dýchacími směsmi Výstrahy a alarmy CNS O 2 = 75% Doba bez zastávky = 2 minuty Zahájení dekomprese Úrovňové zastávky Doba bez zastávky L0 = 2 minuty při potápění v rámci úrovně MB Zahájení dekomprese při potápění s úrovní MB Rychlost vynoření MOD/ ppo CNS O 2 = 100% Nedodržená dekompresní zastávka Nízký stav baterie Nastavení záložek Odpočítávání času bezpečnostní zastávky Aktivace podsvícení Potápění při různých úrovních mikrobublin (MB) SCUBAPRO MERIDIAN 4

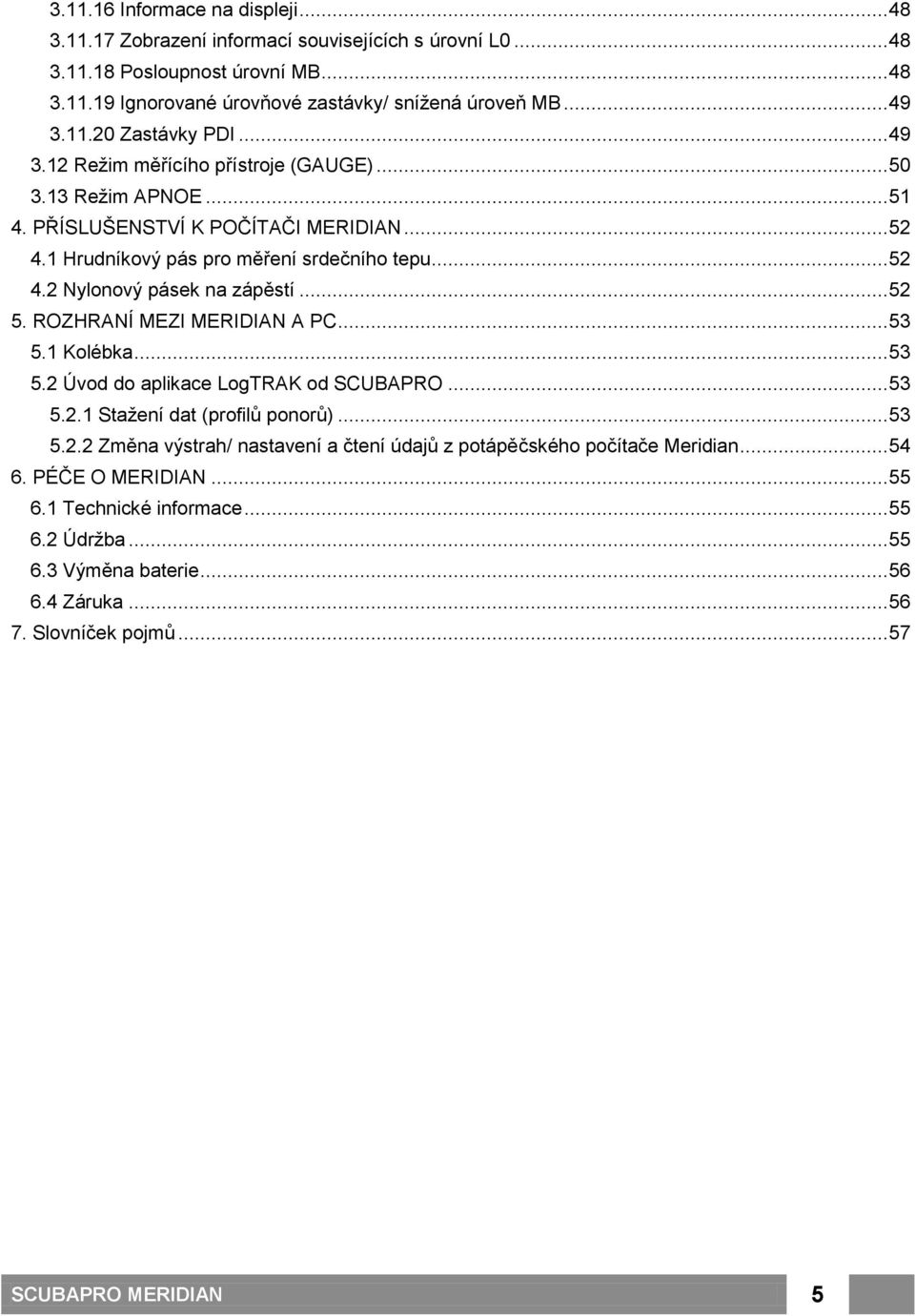

5 Informace na displeji Zobrazení informací souvisejících s úrovní L Posloupnost úrovní MB Ignorované úrovňové zastávky/ snížená úroveň MB Zastávky PDI Režim měřícího přístroje (GAUGE) Režim APNOE PŘÍSLUŠENSTVÍ K POČÍTAČI MERIDIAN Hrudníkový pás pro měření srdečního tepu Nylonový pásek na zápěstí ROZHRANÍ MEZI MERIDIAN A PC Kolébka Úvod do aplikace LogTRAK od SCUBAPRO Stažení dat (profilů ponorů) Změna výstrah/ nastavení a čtení údajů z potápěčského počítače Meridian PÉČE O MERIDIAN Technické informace Údržba Výměna baterie Záruka Slovníček pojmů SCUBAPRO MERIDIAN 5

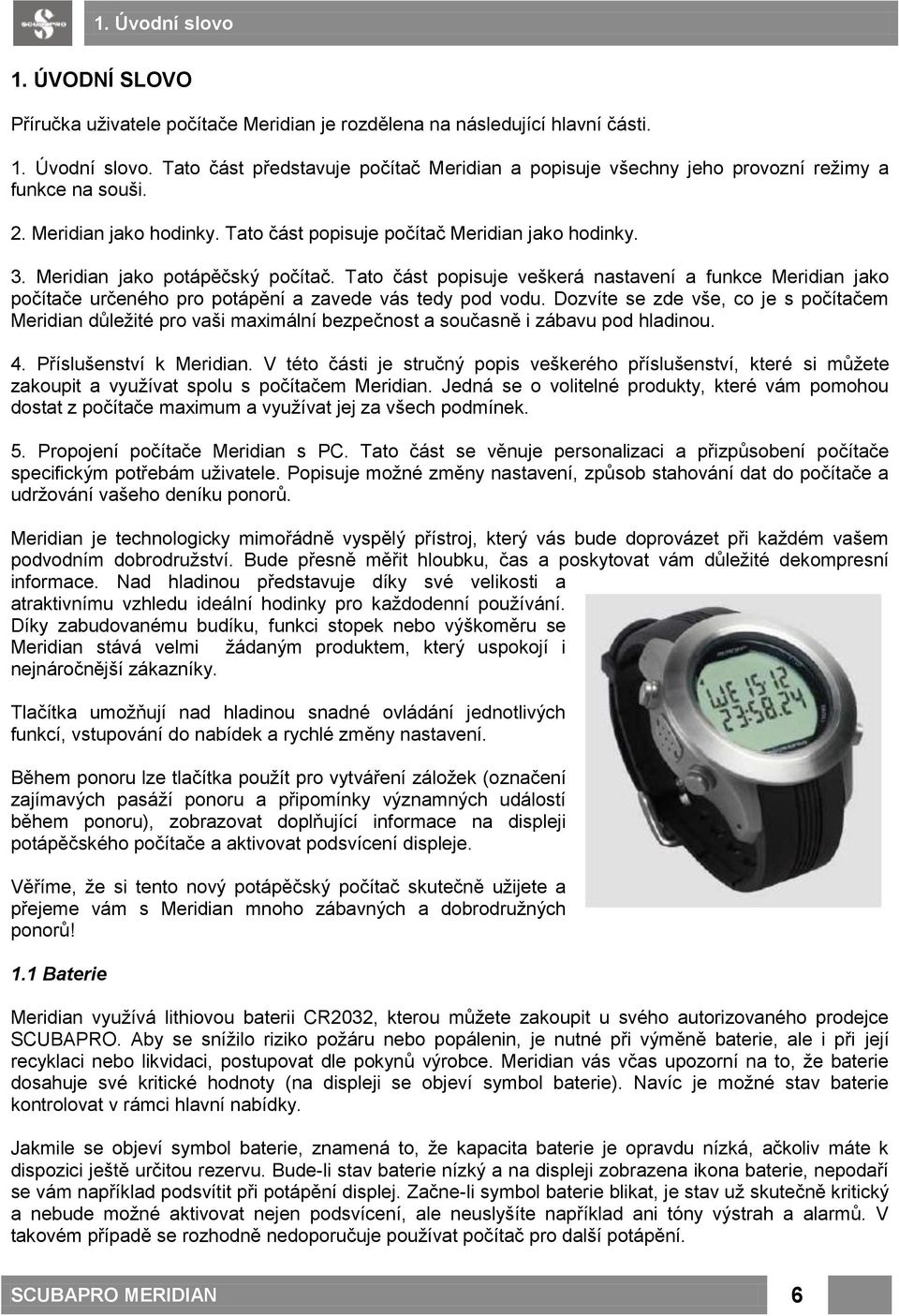

6 1. Úvodní slovo 1. ÚVODNÍ SLOVO Příručka uživatele počítače Meridian je rozdělena na následující hlavní části. 1. Úvodní slovo. Tato část představuje počítač Meridian a popisuje všechny jeho provozní režimy a funkce na souši. 2. Meridian jako hodinky. Tato část popisuje počítač Meridian jako hodinky. 3. Meridian jako potápěčský počítač. Tato část popisuje veškerá nastavení a funkce Meridian jako počítače určeného pro potápění a zavede vás tedy pod vodu. Dozvíte se zde vše, co je s počítačem Meridian důležité pro vaši maximální bezpečnost a současně i zábavu pod hladinou. 4. Příslušenství k Meridian. V této části je stručný popis veškerého příslušenství, které si můžete zakoupit a využívat spolu s počítačem Meridian. Jedná se o volitelné produkty, které vám pomohou dostat z počítače maximum a využívat jej za všech podmínek. 5. Propojení počítače Meridian s PC. Tato část se věnuje personalizaci a přizpůsobení počítače specifickým potřebám uživatele. Popisuje možné změny nastavení, způsob stahování dat do počítače a udržování vašeho deníku ponorů. Meridian je technologicky mimořádně vyspělý přístroj, který vás bude doprovázet při každém vašem podvodním dobrodružství. Bude přesně měřit hloubku, čas a poskytovat vám důležité dekompresní informace. Nad hladinou představuje díky své velikosti a atraktivnímu vzhledu ideální hodinky pro každodenní používání. Díky zabudovanému budíku, funkci stopek nebo výškoměru se Meridian stává velmi žádaným produktem, který uspokojí i nejnáročnější zákazníky. Tlačítka umožňují nad hladinou snadné ovládání jednotlivých funkcí, vstupování do nabídek a rychlé změny nastavení. Během ponoru lze tlačítka použít pro vytváření záložek (označení zajímavých pasáží ponoru a připomínky významných událostí během ponoru), zobrazovat doplňující informace na displeji potápěčského počítače a aktivovat podsvícení displeje. Věříme, že si tento nový potápěčský počítač skutečně užijete a přejeme vám s Meridian mnoho zábavných a dobrodružných ponorů! 1.1 Baterie Meridian využívá lithiovou baterii CR2032, kterou můžete zakoupit u svého autorizovaného prodejce SCUBAPRO. Aby se snížilo riziko požáru nebo popálenin, je nutné při výměně baterie, ale i při její recyklaci nebo likvidaci, postupovat dle pokynů výrobce. Meridian vás včas upozorní na to, že baterie dosahuje své kritické hodnoty (na displeji se objeví symbol baterie). Navíc je možné stav baterie kontrolovat v rámci hlavní nabídky. Jakmile se objeví symbol baterie, znamená to, že kapacita baterie je opravdu nízká, ačkoliv máte k dispozici ještě určitou rezervu. Bude-li stav baterie nízký a na displeji zobrazena ikona baterie, nepodaří se vám například podsvítit při potápění displej. Začne-li symbol baterie blikat, je stav už skutečně kritický a nebude možné aktivovat nejen podsvícení, ale neuslyšíte například ani tóny výstrah a alarmů. V takovém případě se rozhodně nedoporučuje používat počítač pro další potápění. SCUBAPRO MERIDIAN 6

7 1. Úvodní slovo VAROVÁNÍ Pokud zahájíte ponor s počítačem Meridian, na jehoţ displeji bude blikat symbol baterie, je velmi pravděpodobné, ţe dojde k selhání funkcí počítače během ponoru z důvodu úplného vybití baterie. Je proto velmi důleţité, abyste baterii vyměnili ihned poté, kdy začne její symbol na displeji blikat. Objeví-li se u symbolu baterie i symbol zákazu potápění, nesmí se počítač dále pouţívat k potápění, dokud nebude baterie vyměněna. Symbol zákazu potápění vypadá takto: Symbol baterie Postup kontroly stavu baterie počítače Meridian naleznete v kapitole Kontrola stavu baterie. VAROVÁNÍ Výměna baterie vyţaduje otevření pouzdra počítače Meridian, ve kterém jsou uloţeny všechny elektronické součásti počítače. Při výměně baterie je proto důleţité postupovat s extrémní péčí a opatrností, aby se zachovala vodotěsnost počítače. Pokud vodotěsnost narušíte, při dalším ponoru dojde k vniknutí vody do počítače a moţnému trvalému poškození počítače. Na poškození počítače Meridian v důsledku nevhodně nebo nesprávně provedené výměny baterie se nevztahuje záruka. Doporučujeme vám proto svěřit výměnu baterie v počítači autorizovanému prodejci SCUBAPRO. Postup výměny baterie v počítači Meridian naleznete v kapitole 6.3 Výměna baterie v počítači Meridian. SCUBAPRO MERIDIAN 7

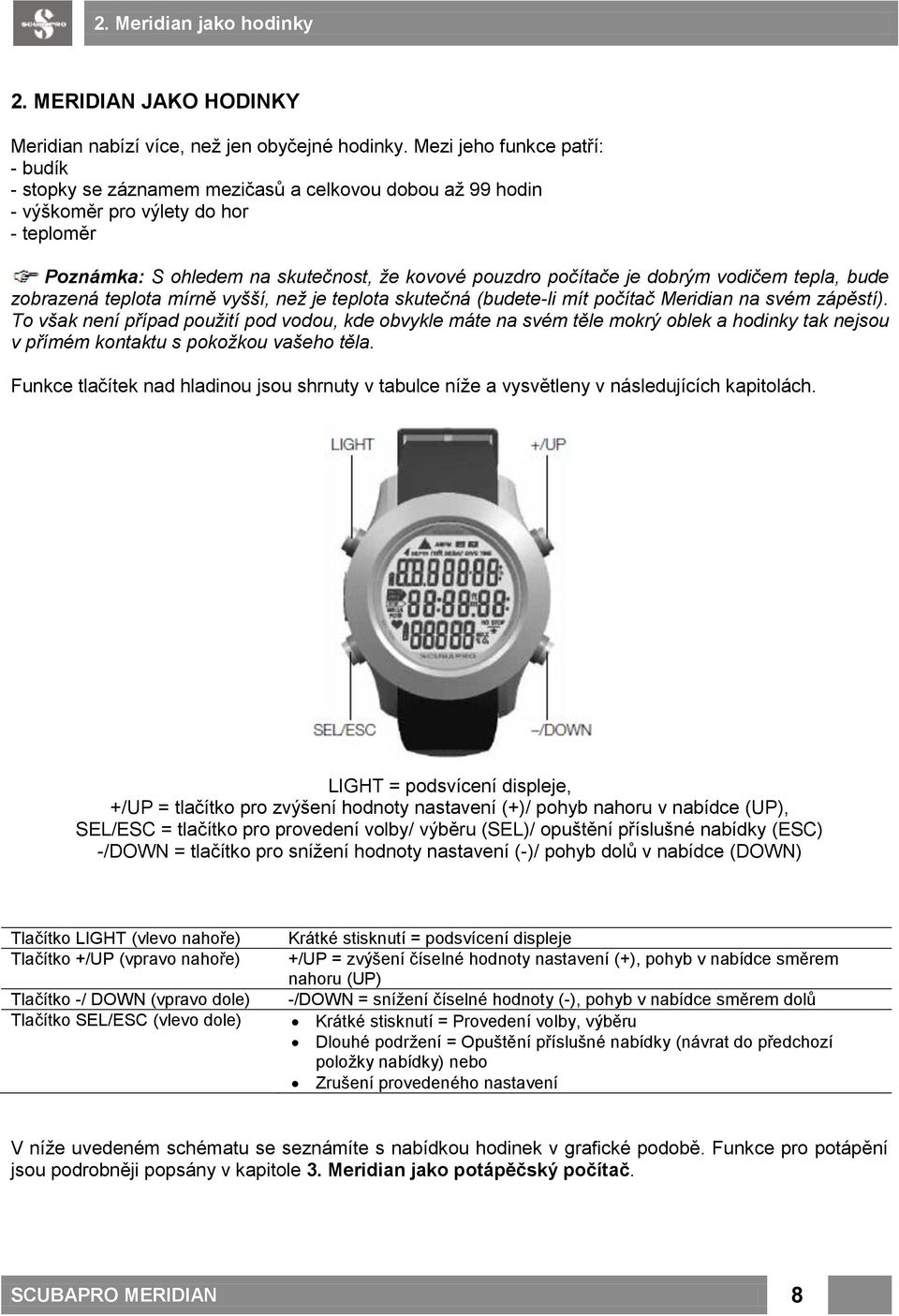

8 2. Meridian jako hodinky 2. MERIDIAN JAKO HODINKY Meridian nabízí více, než jen obyčejné hodinky. Mezi jeho funkce patří: - budík - stopky se záznamem mezičasů a celkovou dobou až 99 hodin - výškoměr pro výlety do hor - teploměr Poznámka: S ohledem na skutečnost, že kovové pouzdro počítače je dobrým vodičem tepla, bude zobrazená teplota mírně vyšší, než je teplota skutečná (budete-li mít počítač Meridian na svém zápěstí). To však není případ použití pod vodou, kde obvykle máte na svém těle mokrý oblek a hodinky tak nejsou v přímém kontaktu s pokožkou vašeho těla. Funkce tlačítek nad hladinou jsou shrnuty v tabulce níže a vysvětleny v následujících kapitolách. LIGHT = podsvícení displeje, +/UP = tlačítko pro zvýšení hodnoty nastavení (+)/ pohyb nahoru v nabídce (UP), SEL/ESC = tlačítko pro provedení volby/ výběru (SEL)/ opuštění příslušné nabídky (ESC) -/DOWN = tlačítko pro snížení hodnoty nastavení (-)/ pohyb dolů v nabídce (DOWN) Tlačítko LIGHT (vlevo nahoře) Tlačítko +/UP (vpravo nahoře) Tlačítko -/ DOWN (vpravo dole) Tlačítko SEL/ESC (vlevo dole) Krátké stisknutí = podsvícení displeje +/UP = zvýšení číselné hodnoty nastavení (+), pohyb v nabídce směrem nahoru (UP) -/DOWN = snížení číselné hodnoty (-), pohyb v nabídce směrem dolů Krátké stisknutí = Provedení volby, výběru Dlouhé podržení = Opuštění příslušné nabídky (návrat do předchozí položky nabídky) nebo Zrušení provedeného nastavení V níže uvedeném schématu se seznámíte s nabídkou hodinek v grafické podobě. Funkce pro potápění jsou podrobněji popsány v kapitole 3. Meridian jako potápěčský počítač. SCUBAPRO MERIDIAN 8

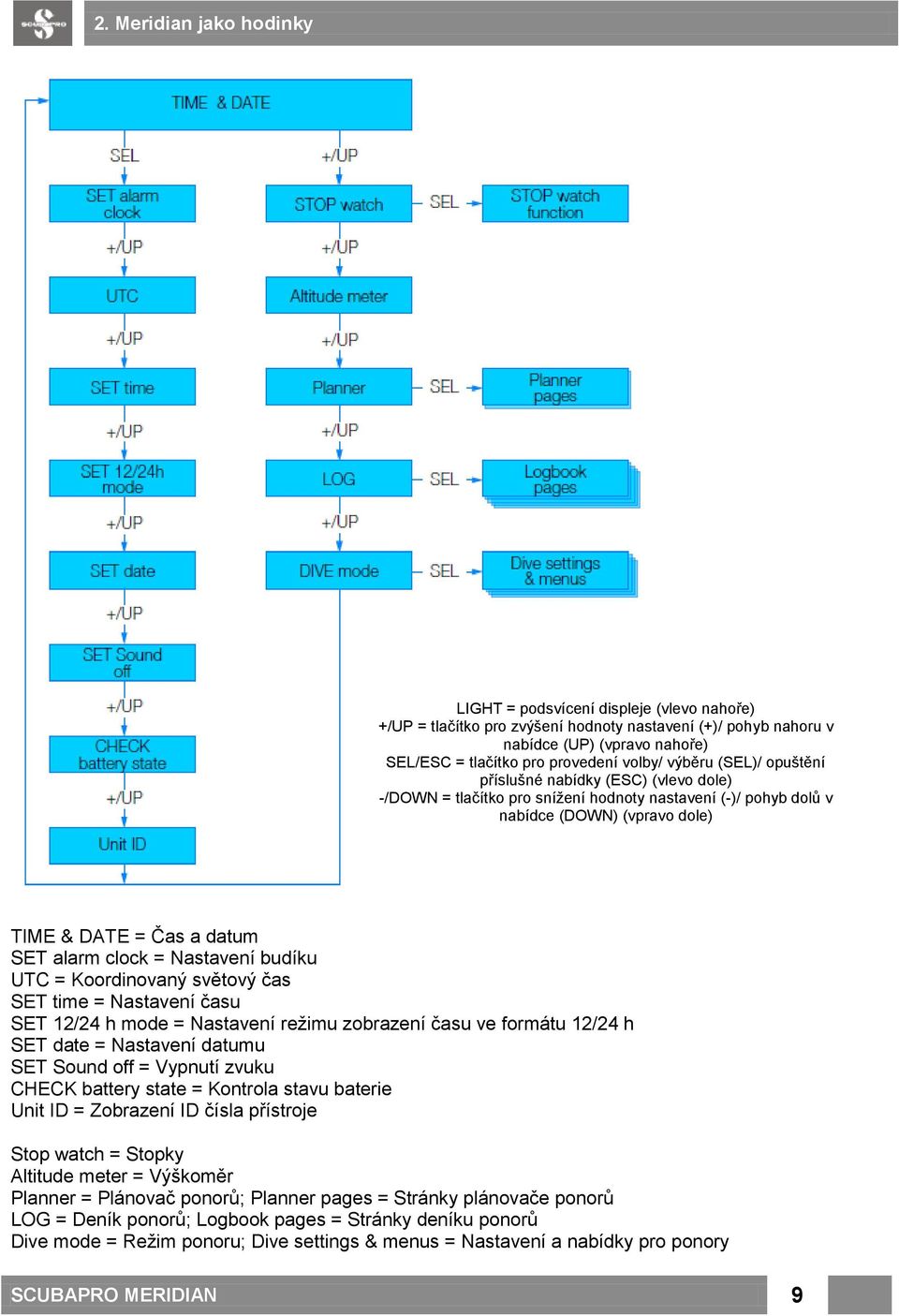

9 2. Meridian jako hodinky LIGHT = podsvícení displeje (vlevo nahoře) +/UP = tlačítko pro zvýšení hodnoty nastavení (+)/ pohyb nahoru v nabídce (UP) (vpravo nahoře) SEL/ESC = tlačítko pro provedení volby/ výběru (SEL)/ opuštění příslušné nabídky (ESC) (vlevo dole) -/DOWN = tlačítko pro snížení hodnoty nastavení (-)/ pohyb dolů v nabídce (DOWN) (vpravo dole) TIME & DATE = Čas a datum SET alarm clock = Nastavení budíku UTC = Koordinovaný světový čas SET time = Nastavení času SET 12/24 h mode = Nastavení režimu zobrazení času ve formátu 12/24 h SET date = Nastavení datumu SET Sound off = Vypnutí zvuku CHECK battery state = Kontrola stavu baterie Unit ID = Zobrazení ID čísla přístroje Stop watch = Stopky Altitude meter = Výškoměr Planner = Plánovač ponorů; Planner pages = Stránky plánovače ponorů LOG = Deník ponorů; Logbook pages = Stránky deníku ponorů Dive mode = Režim ponoru; Dive settings & menus = Nastavení a nabídky pro ponory SCUBAPRO MERIDIAN 9

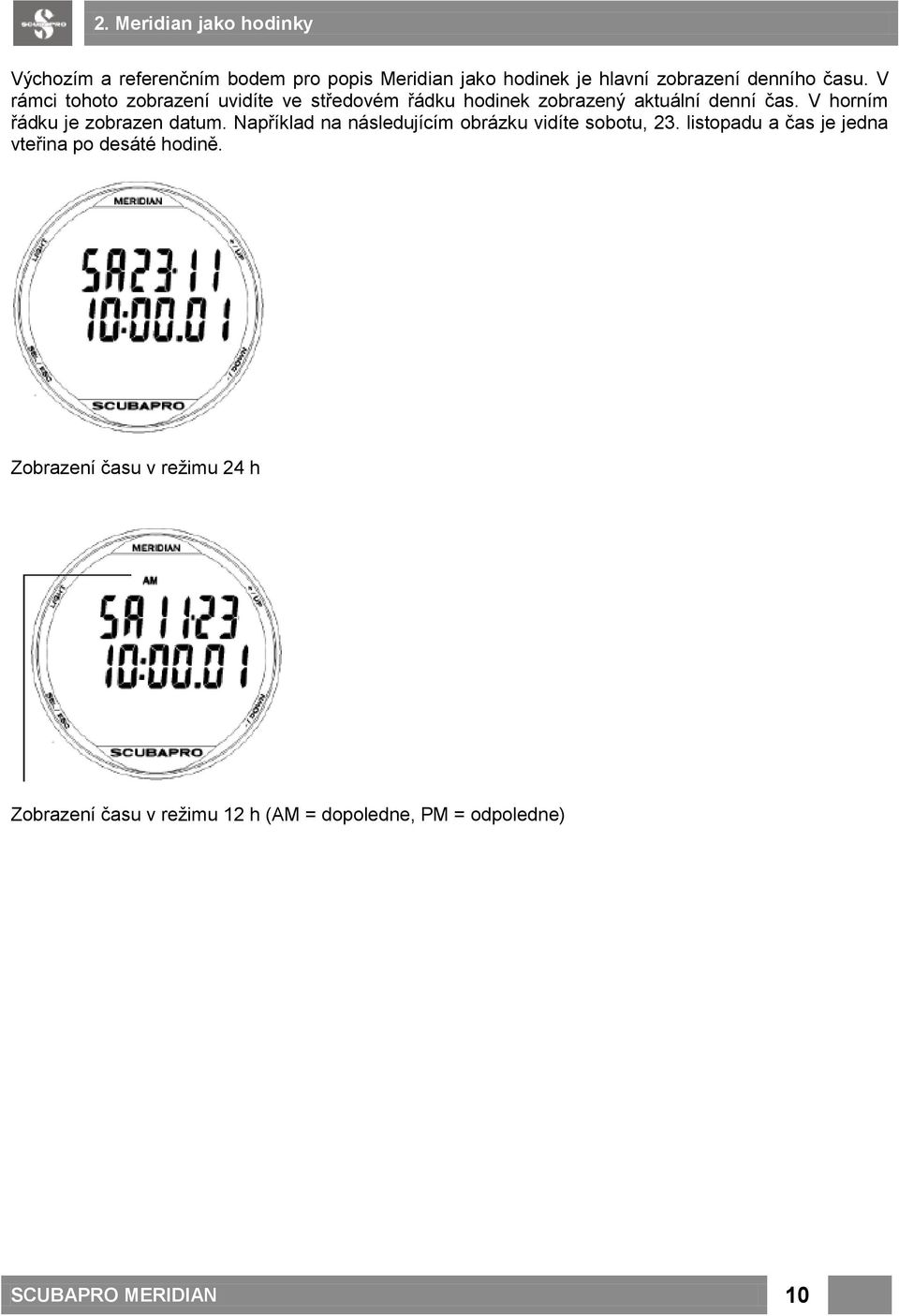

10 2. Meridian jako hodinky Výchozím a referenčním bodem pro popis Meridian jako hodinek je hlavní zobrazení denního času. V rámci tohoto zobrazení uvidíte ve středovém řádku hodinek zobrazený aktuální denní čas. V horním řádku je zobrazen datum. Například na následujícím obrázku vidíte sobotu, 23. listopadu a čas je jedna vteřina po desáté hodině. Zobrazení času v režimu 24 h Zobrazení času v režimu 12 h (AM = dopoledne, PM = odpoledne) SCUBAPRO MERIDIAN 10

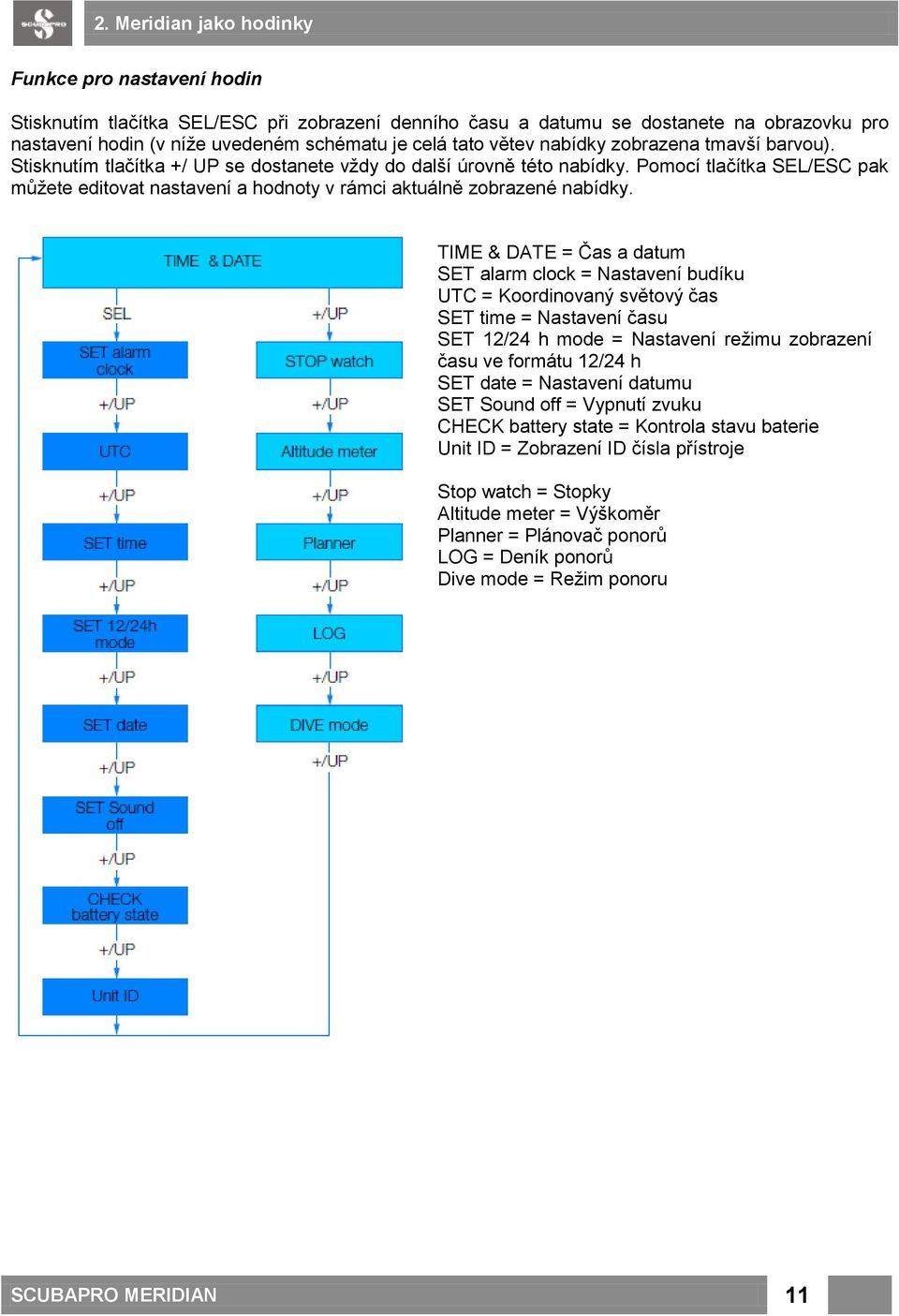

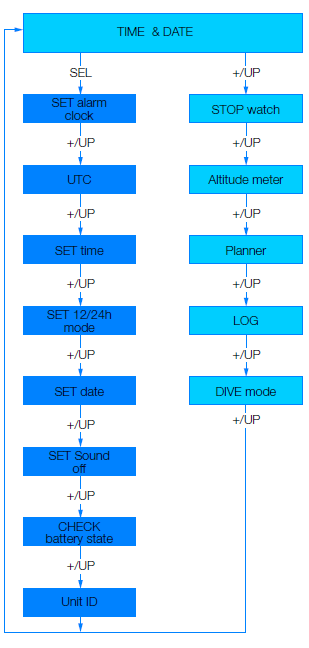

11 2. Meridian jako hodinky Funkce pro nastavení hodin Stisknutím tlačítka SEL/ESC při zobrazení denního času a datumu se dostanete na obrazovku pro nastavení hodin (v níže uvedeném schématu je celá tato větev nabídky zobrazena tmavší barvou). Stisknutím tlačítka +/ UP se dostanete vždy do další úrovně této nabídky. Pomocí tlačítka SEL/ESC pak můžete editovat nastavení a hodnoty v rámci aktuálně zobrazené nabídky. TIME & DATE = Čas a datum SET alarm clock = Nastavení budíku UTC = Koordinovaný světový čas SET time = Nastavení času SET 12/24 h mode = Nastavení režimu zobrazení času ve formátu 12/24 h SET date = Nastavení datumu SET Sound off = Vypnutí zvuku CHECK battery state = Kontrola stavu baterie Unit ID = Zobrazení ID čísla přístroje Stop watch = Stopky Altitude meter = Výškoměr Planner = Plánovač ponorů LOG = Deník ponorů Dive mode = Režim ponoru SCUBAPRO MERIDIAN 11

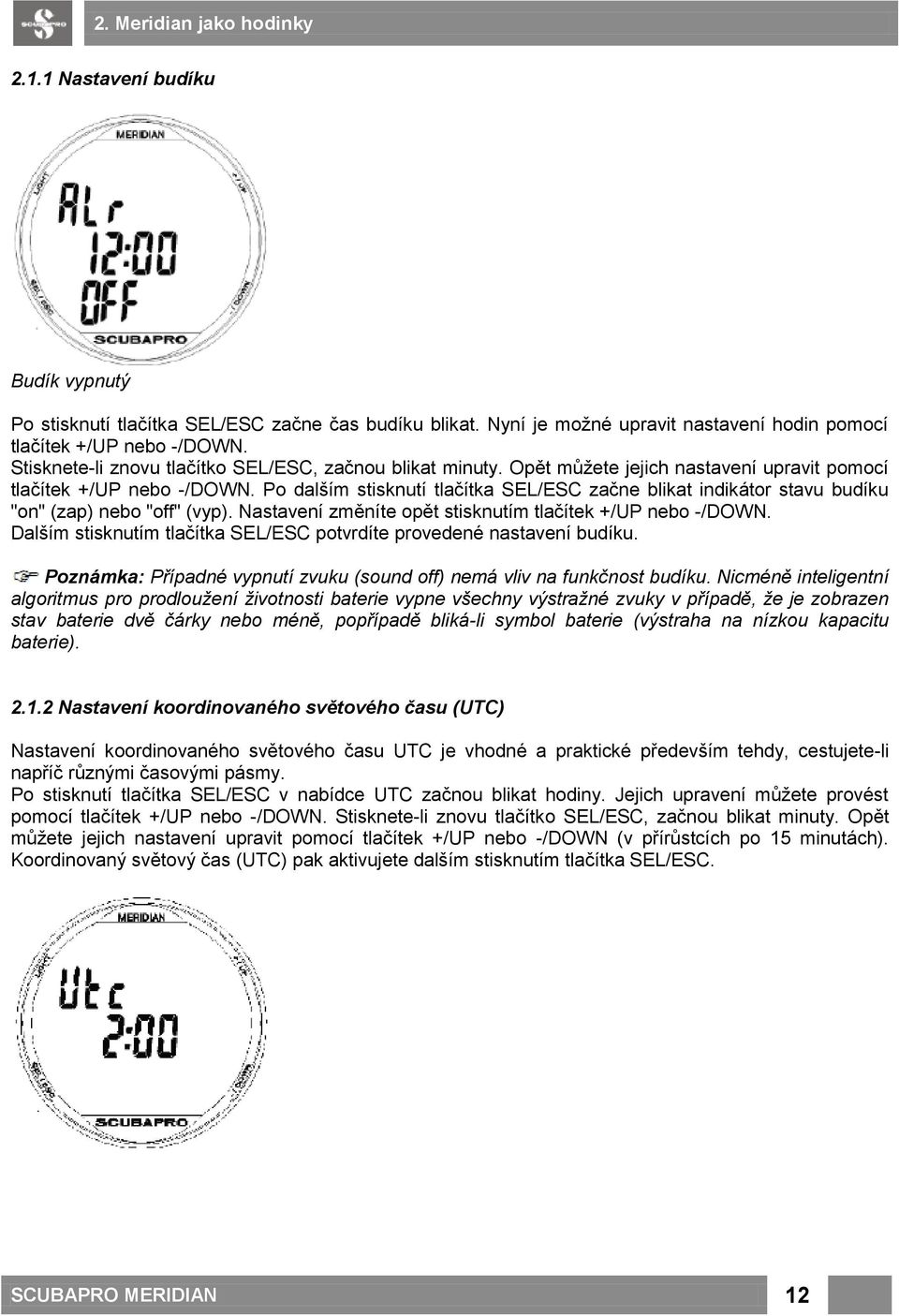

12 2. Meridian jako hodinky Nastavení budíku Budík vypnutý Po stisknutí tlačítka SEL/ESC začne čas budíku blikat. Nyní je možné upravit nastavení hodin pomocí tlačítek +/UP nebo -/DOWN. Stisknete-li znovu tlačítko SEL/ESC, začnou blikat minuty. Opět můžete jejich nastavení upravit pomocí tlačítek +/UP nebo -/DOWN. Po dalším stisknutí tlačítka SEL/ESC začne blikat indikátor stavu budíku "on" (zap) nebo "off" (vyp). Nastavení změníte opět stisknutím tlačítek +/UP nebo -/DOWN. Dalším stisknutím tlačítka SEL/ESC potvrdíte provedené nastavení budíku. Poznámka: Případné vypnutí zvuku (sound off) nemá vliv na funkčnost budíku. Nicméně inteligentní algoritmus pro prodloužení životnosti baterie vypne všechny výstražné zvuky v případě, že je zobrazen stav baterie dvě čárky nebo méně, popřípadě bliká-li symbol baterie (výstraha na nízkou kapacitu baterie) Nastavení koordinovaného světového času (UTC) Nastavení koordinovaného světového času UTC je vhodné a praktické především tehdy, cestujete-li napříč různými časovými pásmy. Po stisknutí tlačítka SEL/ESC v nabídce UTC začnou blikat hodiny. Jejich upravení můžete provést pomocí tlačítek +/UP nebo -/DOWN. Stisknete-li znovu tlačítko SEL/ESC, začnou blikat minuty. Opět můžete jejich nastavení upravit pomocí tlačítek +/UP nebo -/DOWN (v přírůstcích po 15 minutách). Koordinovaný světový čas (UTC) pak aktivujete dalším stisknutím tlačítka SEL/ESC. SCUBAPRO MERIDIAN 12

13 2. Meridian jako hodinky Nastavení aktuálního času Nastavení aktuálního času Na obrázku výše vidíte další položku nabídky - možnost nastavení aktuálního času. Stisknete-li tlačítko SEL/ESC, začnou blikat hodiny a vteřiny se vynulují (00). Nyní je možné změnit hodiny pomocí tlačítek +/UP nebo -/DOWN. Stisknete-li znovu tlačítko SEL/ESC, začnou blikat minuty. Opět můžete jejich nastavení upravit pomocí tlačítek +/UP nebo -/DOWN. Nastavený čas poté potvrdíte a uložíte opětovným stisknutím tlačítka SEL/ESC. Poznámka: Vteřiny není možné editovat - jejich výchozí hodnota bude vždy Nastavení formátu zobrazení času 12/24 h Formát zobrazení času 24 hodin Po stisknutí tlačítka SEL/ESC v nabídce pro nastavení formátu zobrazení času začne blikat údaj 24 h. Pomocí tlačítek +/UP nebo -/DOWN můžete měnit formát zobrazení času mezi 24 h a 12 h (tj. zobrazení času AM/ PM). Svůj výběr potvrdíte dalším stisknutím tlačítka SEL/ESC. Poznámka: V případě výběru formátu zobrazení času 12 h se současně změní i formát zobrazení datumu na: měsíc.den.rok. Ponecháte-li hodinky nastaveny tak, aby čas zobrazovaly ve formátu 24 h, bude datum zobrazen v běžném pořadí, tj: den.měsíc.rok. Tato změna se projeví nejen v hodinkách, ale také v deníku ponorů v potápěčském počítači. SCUBAPRO MERIDIAN 13

14 2. Meridian jako hodinky Nastavení datumu V dalším kroku této nabídky můžete změnit nastavení datumu. Stisknete-li tlačítko SEL/ESC, začnou blikat první číslice - upravit je můžete pomocí tlačítek +/UP nebo -/DOWN (při zobrazení času ve formátu 24 h budou blikat nejprve dny, zatímco při zobrazení času ve formát 12 h budou jako první blikat měsíce). Stisknutím tlačítka SEL/ESC uložíte své nastavení a přejdete k upravení další části datumu. Znovu postupujte stejně, jako u první části datumu. Nakonec nastavíte rok Vypnutí zvuku (tichý režim) Po stisknutí tlačítka SEL/ESC začne blikat parametr "on" (zap) v dolní části displeje. Pomocí tlačítek +/UP nebo -/DOWN můžete tento parametr přepínat mezi hodnotami "on" (zap) a "off" (vyp). Vypnutí zvuku znamená tichý režim - nejsou tak slyšet žádné zvukové výstrahy ani tóny tlačítek. Vypnutí zvuku je chráněno kódem. VAROVÁNÍ Vypnutím zvuku (off) deaktivujete zvuková upozornění alarmů a varování v reţimu ponoru. To můţe znamenat určité riziko a potenciální nebezpečí během ponoru. Poznámka: Jedinou výjimku při vypnutí zvuku představuje budík. Ten zůstane aktivní a uslyšíte jej i v tichém režimu (při vypnutém zvuku). Pro vypnutí zvuku (pro aktivaci této změny nastavení) je nutné zadat kód. Kód pro odemknutí této volby je 313. Zvolíte-li vypnutí zvuku (off), začne blikat první číslice kódu. Pomocí tlačítek +/UP nebo -/DOWN upravíte číselný kód a poté tento kód potvrdíte stisknutím tlačítka SEL/ESC. SCUBAPRO MERIDIAN 14

15 2. Meridian jako hodinky Kód pro vypnutí zvuku Kontrola stavu baterie Stav baterie V této části nabídky je možné zobrazit stav (kapacitu) baterie CR2032. U nové baterie uvidíte pět dílků. Meridian pravidelně měří stav baterie a vy jej můžete snadno zobrazit stisknutím tlačítka SEL/ESC v nabídce stavu baterie. Inteligentní algoritmus baterie omezí některé z funkcí v případě, že je baterie již velmi slabá. Stav baterie a detaily o funkcích a jejich případném omezení naleznete v tabulce níže. Indikace baterie v Indikace baterie v Stav baterie Omezení funkcí reţimu stavu baterie ostatních reţimech ooooo Nová baterie žádné oooo Baterie je OK pro potápění žádné ooo Baterie je OK pro potápění žádné oo change (vyměnit) Symbol baterie Baterie je slabá, nefunguje podsvícení doporučujeme její výměnu o change (vyměnit) Blikající symbol baterie, symbol zákazu potápění (no dive) Baterie je téměř vybitá, je nutné ji vyměnit alarmy a podsvícení nefungují, potápění se nedoporučuje žádná dílek, change (vyměnit) Blikající symbol baterie, symbol zákazu potápění (no dive) Baterie je už téměř úplně vybitá, je nutné ji vyměnit, kdykoliv může dojít k vypnutí hodinek není moţné spustit reţim ponoru, jsou aktivní pouze funkce hodinek SCUBAPRO MERIDIAN 15

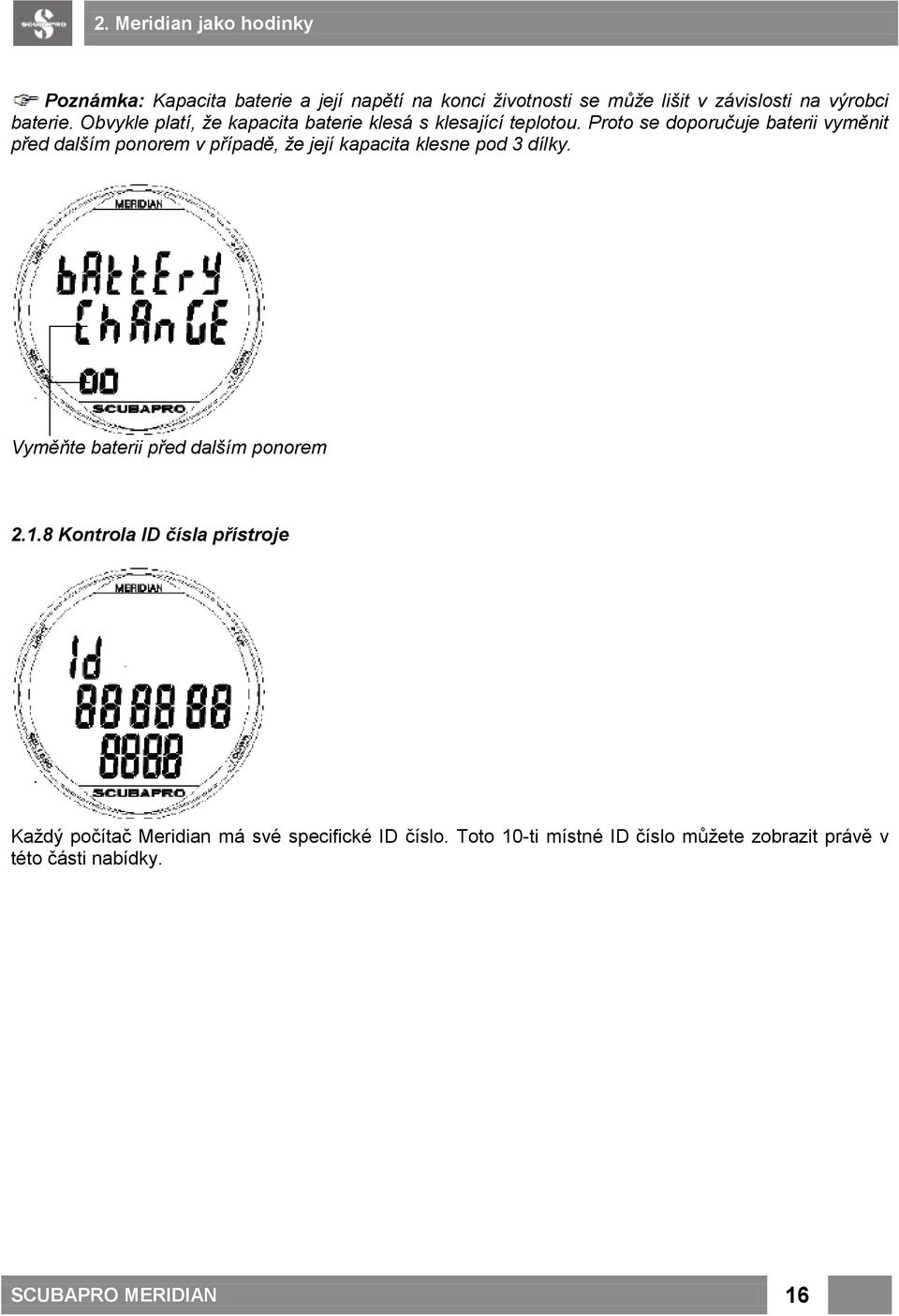

16 2. Meridian jako hodinky Poznámka: Kapacita baterie a její napětí na konci životnosti se může lišit v závislosti na výrobci baterie. Obvykle platí, že kapacita baterie klesá s klesající teplotou. Proto se doporučuje baterii vyměnit před dalším ponorem v případě, že její kapacita klesne pod 3 dílky. Vyměňte baterii před dalším ponorem Kontrola ID čísla přístroje Každý počítač Meridian má své specifické ID číslo. Toto 10-ti místné ID číslo můžete zobrazit právě v této části nabídky. SCUBAPRO MERIDIAN 16

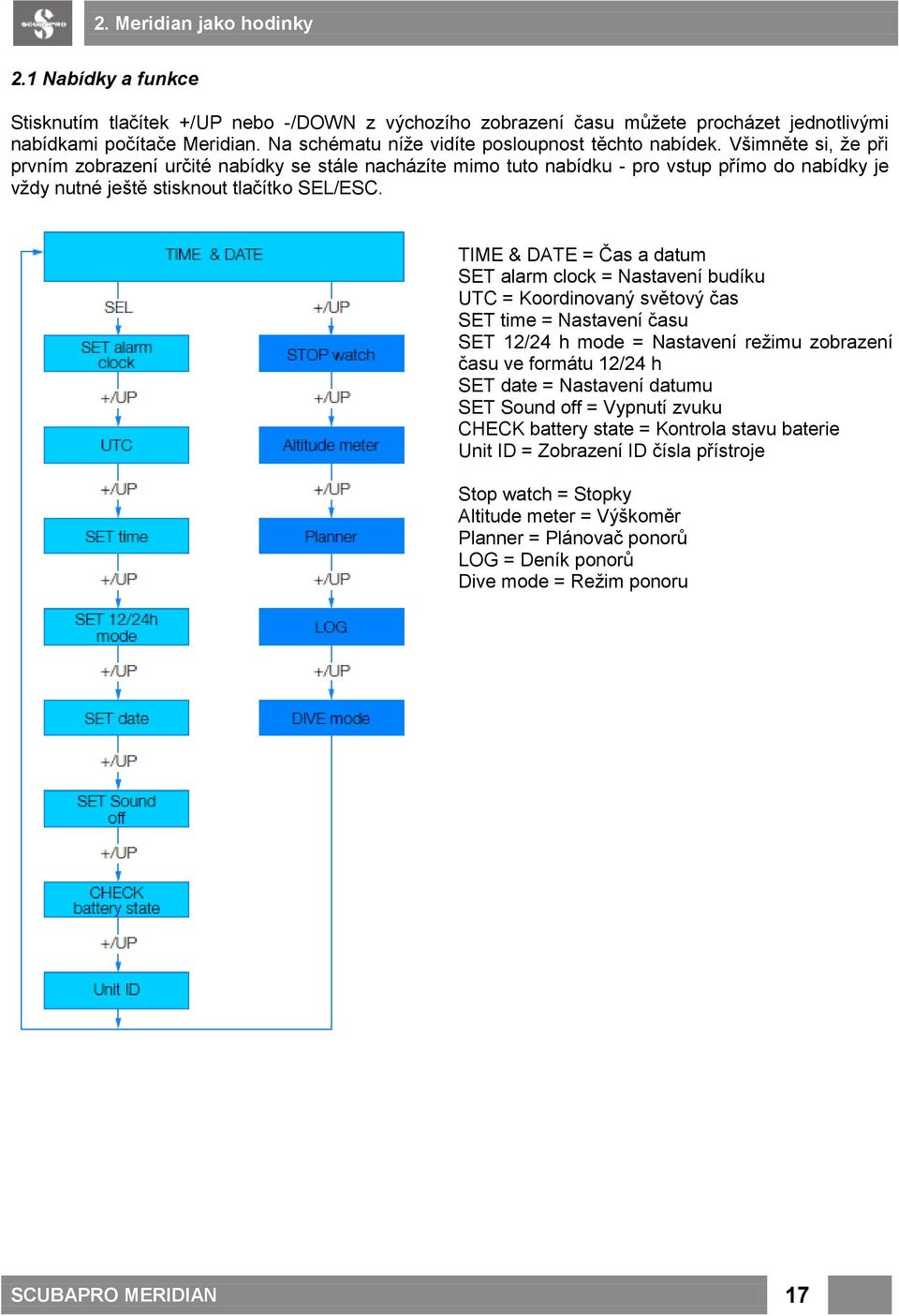

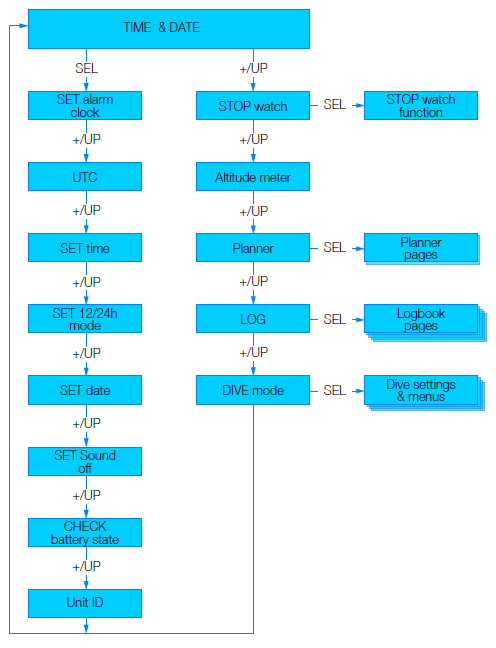

17 2. Meridian jako hodinky 2.1 Nabídky a funkce Stisknutím tlačítek +/UP nebo -/DOWN z výchozího zobrazení času můžete procházet jednotlivými nabídkami počítače Meridian. Na schématu níže vidíte posloupnost těchto nabídek. Všimněte si, že při prvním zobrazení určité nabídky se stále nacházíte mimo tuto nabídku - pro vstup přímo do nabídky je vždy nutné ještě stisknout tlačítko SEL/ESC. TIME & DATE = Čas a datum SET alarm clock = Nastavení budíku UTC = Koordinovaný světový čas SET time = Nastavení času SET 12/24 h mode = Nastavení režimu zobrazení času ve formátu 12/24 h SET date = Nastavení datumu SET Sound off = Vypnutí zvuku CHECK battery state = Kontrola stavu baterie Unit ID = Zobrazení ID čísla přístroje Stop watch = Stopky Altitude meter = Výškoměr Planner = Plánovač ponorů LOG = Deník ponorů Dive mode = Režim ponoru SCUBAPRO MERIDIAN 17

18 2. Meridian jako hodinky Používání stopek První nabídkou po zobrazení aktuálního času jsou stopky (na displeji "STOP"). Stisknete-li tlačítko SEL/ESC, stopky se aktivují (obrázek nahoře vlevo). Na prvním zobrazení stopek uvidíte stav stopek - ten je možné spustit, zastavit či průběžně pozastavit pro měření mezičasů (kol). Po prvním spuštění stopek vypadá displej tak, jak vidíte na obrázku nahoře vpravo. Stisknete-li tlačítko +/UP, stopky se spustí - uvidíte na displeji: run (stopky jsou v běhu). Stisknete-li znovu tlačítko +/UP, čas na displeji se zastaví. Změřený čas zůstane zobrazen na displeji. Pokud tlačítko +/UP stisknete a podržíte, naměřený čas se vynuluje. Mezičasy (laps - tj. kola) lze vymezit stisknutím tlačítka -/DOWN během chodu stopek. Pokud toto tlačítko stisknete, zobrazení displeje se na 5 vteřin zmrazí a zobrazí se příslušný mezičas (v tomto případě Lap 1). Stopky samozřejmě běží dál a v dolní části displeje se bude zobrazovat vždy číslo příslušného kola (mezičasu). Stisknutím tlačítka SEL/ESC ukončíte stopky a vrátíte se do hlavní nabídky. Poznámka: Stopky můžete nechat běžet na pozadí nebo odejít. Poslední zaznamenaný čas zůstane v paměti hodinek a při návratu do funkce stopek můžete pokračovat v posledním měření Kontrola nadmořské výšky aktuální třída nadmořské výšky nadmořská výška teplota SCUBAPRO MERIDIAN 18

19 2. Meridian jako hodinky V nabídce nadmořské výšky je zobrazena nadmořská výška stanovená na základě barometrického tlaku. Zobrazena je aktuální třída nadmořské výšky, nadmořská výška a teplota. Poznámka: Barometrický tlak je variabilní parametr, který se mění s počasím a atmosférickým tlakem. Potápěčský algoritmus využívá třídy nadmořské výšky, které jsou přímo odvozeny z barometrického tlaku. Nadmořská výška se tak počítá na základě aktuálního barometrického tlaku a jedná se tedy o relativní hodnotu. Nadmořskou výšku je možné upravit v případě, že znáte skutečnou výšku. K tomuto účelu stisknete tlačítko SEL/ESC. Hodnota nadmořské výšky začne blikat. Pomocí tlačítek +/UP nebo -/DOWN můžete hodnotu upravit (vždy po 10 metrech). Upravení nadmořské výšky nemá ale žádný vliv na zobrazenou třídu nadmořské výšky. Poznámka: V nabídce režimu ponoru, konkrétně v sekci jednotek, je možné nastavit libovolnou kombinaci jednotek, ve kterých se nadmořská výška/ teplota zobrazí (m a C, stopy a C, stopy a F atd.) Plánování ponoru Váš nadcházející ponor můžete naplánovat na základě nasycení tkání vašeho těla dusíkem. Plánovač rovněž využívá následující informace: 1. Zvolenou koncentraci kyslíku a aktivní lahve s dýchací směsí 2. Zvolený typ vody 3. Zvolenou úroveň mikrobublin 4. Teplotu vody posledního ponoru 5. Třídu nadmořské výšky 6. Stav nasycení tkání dusíkem v době spuštění plánovače 7. Normální fyzickou zátěž potápěče a dodržování předepsané rychlosti při vynořování Stisknutím tlačítka SEL/ESC v nabídce plánovače ponorů vstoupíte přímo do plánovače nebo do nastavení povrchového intervalu (při opakovaných ponorech). Poznámka: Nachází-li se Meridian v režimu měřícího přístroje nebo APNOE, je plánovač deaktivovaný a v této části nabídky je zobrazeno Planner OFF (plánovač není k dispozici). Zakázaná třída nadmořské výšky Povrchový interval U opakovaných ponorů vstupte do povrchového intervalu. Pomocí tlačítek +/UP nebo -/DOWN můžete upravit povrchový interval vždy po 15 minutách. V horním řádku je zobrazena zakázaná třída nadmořské výšky. Zvyšováním povrchového intervalu se povolený limit bude dostávat až na maximum (úroveň 4). V případě, že Meridian ukazuje varování zakazující další potápění, je doba tohoto varování pro účely plánování zobrazena jako doporučený povrchový interval (při zaokrouhlení na nejbližší hodnotu celých patnácti minut). Povrchový interval SCUBAPRO MERIDIAN 19

20 2. Meridian jako hodinky Hloubka Doba bez zastávky Směs O 2 Je-li dán povrchový interval nebo nezbývá-li žádná desaturace, začne hloubka v plánovači blikat. Pomocí tlačítka + nebo - můžete upravit hloubku vždy po 3 m. Pro danou hloubku je v prostředním řádku zobrazen čas bez zastávky. V dolním řádku je uvedena směs O 2, a to až dokud není dosaženo 1% CNS (tj. % zatížení centrálního nervového systému pro danou hloubku), poté plánovač bude v dolním řádku zobrazovat právě CNS). Minimální hloubka pro plánování je 9m nebo MOD (maximální provozní hloubka) pro dýchací směs "d" (je-li aktivní). Plánovač umožní zvolit hloubku pouze na základě maximální hodnoty ppo 2 pro dýchací směs 1. Nastavení směsi O 2 a maximální hodnoty ppo 2 lze provést v nabídce režimu ponoru, v části věnované nastavení dýchací směsi (SET GAS). VAROVÁNÍ Pokud jste nastavili hodnotu ppo 2 max na OFF (vyp), umoţní plánovač nastavení hloubky aţ do maximální provozní hloubky počítače, tj. 120 m. Potápění s běţnou dýchací směsí/ obohacenou směsí nitrox při vysoké hodnotě ppo 2 je extrémně nebezpečné a můţe vést ke smrti. Vystavení se vysoké hodnotě ppo 2 můţe způsobit překročení maximální doporučené hodnoty CNS (100%). Je-li MOD pro dýchací směs 1 menší než 9m, není plánování ponoru umožněno a na displeji se objeví ppo 2 LO. Poznámka: Plánovač ponorů bere při vypočítávání časů bez zastávky nebo dekompresních plánů v úvahu všechny naprogramované dýchací směsi. Stisknete-li tlačítko SEL/ESC u plánované hloubky, objeví se v horním řádku čas ponoru. Výchozím bodem (minimem) je nulová doba dekomprese. Pomocí tlačítek +/UP nebo -/DOWN můžete čas upravovat vždy po 1 minutě. Jakmile je překročen čas bez dekomprese, plánovač bude v prostředním řádku zobrazovat dobu nutnou k dekompresi. Stisknutím tlačítka SEL/ESC plánovač ukončíte a vrátíte se do hlavní nabídky. SCUBAPRO MERIDIAN 20

21 2. Meridian jako hodinky Prohlížení deníku ponorů Hlavní údaje o vašich ponorech je možné procházet v deníku. Stiskněte tlačítko SEL/ESC pro vstup do deníku z hlavní nabídky. Na první stránce je zobrazena historie ponorů. Nejhlubší ponor Nejdelší ponor Kumulativní doba strávená pod vodou Počet ponorů Dle historie ponorů znázorněné na obrázku výše byl nejhlubší ponor do hloubky 39,9 metrů a nejdelší ponor trval 58 minut. Celková doba ponorů s počítačem Meridian je 6 hodin a ponorů bylo dohromady 22. Stisknete-li tlačítko +/UP nebo -/DOWN, můžete procházet pamětí počítače a prohlížet jednotlivé ponory. V režimu SCUBA je v rámci hlavní stránky zobrazena maximální hloubka, doba ponoru, datum ponoru, číslo záznamu v deníku a procento obsahu kyslíku v použité dýchací směsi. Max. hloubka Doba ponoru Číslo ponoru Směs O 2 Datum ponoru SCUBAPRO MERIDIAN 21

22 2. Meridian jako hodinky Pokud se ponor realizoval v režimu měřícího přístroje (GAUGE) nebo APNOE, je na displeji v dolním řádku místo směsi O 2 uvedeno GA (režim měřícího přístroje) nebo AP (režim APNOE). Stisknutím tlačítka SEL/ESC zvolíte příslušný ponor a dostanete se na podrobnější informace o ponoru. Ty se liší podle režimu, ve kterém se ponor uskutečnil: Režim SCUBA: Minimální teplota, čas zahájení ponoru a průměrná srdeční činnost (je-li aktivován monitor srdeční činnosti) Režim APNOE: V dolním řádu je zobrazena max. rychlost vynoření. Režim GAUGE (měřící přístroj): V dolním řádku je zobrazena průměrná hloubka Zobrazení povrchového režimu Toto zobrazení je výchozím bodem funkcí a podnabídek souvisejících s ponorem. Podrobnější informace naleznete v kapitole 3. Meridian jako potápěčský počítač. SCUBAPRO MERIDIAN 22

23 3. Meridian jako potápěčský počítač 3. MERIDIAN JAKO POTÁPĚČSKÝ POČÍTAČ Meridian je kompletně vybavený potápěčský počítač, který je schopný provádět dekompresní výpočty pro několik dýchacích směsí, výpočty rychlosti vynoření a zobrazovat související varovná hlášení a výstrahy. V deníku je možné uložit až 50 hodin profilů ponorů (vzorkovací frekvence je 4 vteřiny). Při potápění můžete na displeji sledovat hloubku, dobu ponoru, stav dekomprese, teplotu vody a mnoho dalších užitečných údajů. Nad hladinou po ponoru pak počítač ukazuje zbývající dobu desaturace, dobu, po kterou není povoleno létání (bezodletová doba), povrchový interval a zakázané třídy nadmořské výšky (vedle standardních funkcí hodinek). 3.1 Nastavení v režimu ponoru Je-li Meridian v povrchovém režimu, můžete vstupovat do různých nabídek určených potápění a upravovat jednotlivá nastavení dle svých specifických potřeb a požadavků. SCUBAPRO MERIDIAN 23

24 3. Meridian jako potápěčský počítač DIVE mode = Režim ponoru Surface interval (only when desat left) = Povrchový interval (pouze při zbytkové desaturaci) SET GAS = Nastavit dýchací směs SET GAS 1 = Nastavit dýchací směs 1 SET GAS D = Nastavit dýchací směs "d" Nitrox reset time = Doba resetu Nitrox SET HR limits = Nastavení limitů srdečního tepu Desaturation reset = Reset desaturace SET SCUBA = Nastavení pro potápění s přístrojem (SCUBA) Max Depth alarm = Alarm max. hloubky Max Time alarm = Alarm max. doby ponoru MB level = Úroveň mikrobublin (MB) Safety stop timer = Časomíra bezpečnostní zastávky Units = Jednotky Salt water selection = Výběr slané vody Backlight duration time = Doba trvání podsvícení Attention beeps = Signály upozornění Water contact activation = Aktivace počítače po kontaktu s vodou SET APNEA = Nastavení pro režim APNOE Dual Depth alarm = Duální alarm hloubky Depth increment alarm = Alarm přírůstku hloubky Dive interval alarm = Alarm intervalu ponoru Surface interval alarm = Alarm povrchového intervalu Low HR alarm = Alarm nízké srdeční frekvence Ascent speed alarm = Alarm rychlosti vynoření Water density = Hustota vody ALGORITHM select = Výběr algoritmu SCUBA - potápění s přístrojem APNEA - režim APNOE GAUGE - režim měřícího přístroje SCUBAPRO MERIDIAN 24

25 3. Meridian jako potápěčský počítač Funkce potápěčského počítače Meridian při pobytu nad hladinou mimo jiné zahrnují nastavení koncentrace kyslíku pro ponory se směsí nitrox, nastavení úrovně mikrobublin (MB) pro dekompresní algoritmus, nastavení různých výstrah a osobních preferencí. Pro přístup k těmto funkcím musí být počítač v povrchovém režimu ponoru (pobyt nad hladinou). Do tohoto režimu se dostanete stisknutím tlačítka -/DOWN, nacházíte-li se v hlavním zobrazení času a datumu (dokud se neobjeví SCUBA, GAUGE nebo APNEA). Po ponoru se může objevit více informací - to je popsáno později v této kapitole Povrchový režim ponoru (pobyt na hladině) Pokud se s počítačem Meridian nebudete určitou dobu potápět (bez zbytkové desaturace), může displej v režimu ponoru vypadat následovně: Nicméně v režimu SCUBA (potápění s přístrojem) po ponoru může displej vypadat takto: Z tohoto displeje (režim SCUBA, po ponoru) se stisknutím tlačítka SEL/ESC a pomocí tlačítek +/UP nebo -/DOWN můžete pohybovat ve smyčce dodatečných nabídek a nastavení souvisejících s ponorem, mezi které mimo jiné patří i povrchový interval, nastavení dýchací směsi, nastavení režimu Scuba (potápění s přístrojem), nastavení režimu Apnoe a výběr algoritmu Počítadlo povrchového intervalu Bezodletová doba Po ponoru zobrazí Meridian povrchový interval od posledního ponoru. Počítadlo povrchového intervalu je aktivní, dokud není dokončena desaturace. Jakmile je desaturace dokončena, tato nabídka zmizí. V horním řádku (v pravém rohu) je zobrazena bezodletová doba (v hodinách). Povrchový interval SCUBAPRO MERIDIAN 25

26 3. Meridian jako potápěčský počítač 3.2 Nastavení dýchací směsi Nastavení dýchací směsi 1 Meridian je možné používat pro ponory se všemi možnými koncentracemi kyslíku (od běžného vzduchu až po čistý kyslík). Stisknutím tlačítka SEL/ESC v rámci tohoto zobrazení začne hodnota kyslíku v dýchací směsi 1 blikat. Pomocí tlačítek +/UP nebo -/DOWN můžete měnit nastavení koncentrace kyslíku v rozmezí od 21% do 100%. VAROVÁNÍ Potápění s hodnotou ppo 2 vyšší neţ 1.4 je nebezpečné a můţe vést ke ztrátě vědomí, utonutí nebo váţnému úrazu s následky smrti. Po dalším stisknutí tlačítka SEL/ESC začne blikat hodnota parciálního tlaku kyslíku (ppo 2 ). Pomocí tlačítek +/UP nebo -/DOWN můžete tuto hodnotu upravit v rozmezí od 1,00 do 1,60 barů. Poznámka: Hodnota ppo 2 je fixně nastavena na 1,60 barů, je-li podíl kyslíku zvolen 80% či více. Maximální parciální tlak kyslíku (ppo 2 max) Maximální provozní Podíl O 2 v dýchací hloubka (MOD) směsi 1 Nastavení MOD je možné deaktivovat (místo hodnoty se zobrazí --), ovšem je nutné zadat bezpečnostní kód (313) (viz obrázek vpravo). VAROVÁNÍ Potápění za hranici MOD je nebezpečné a můţe vést k váţným poraněním či dokonce smrti. Stisknutím tlačítka SEL/ESC uživatel příslušnou hodnotu potvrdí Nastavení dýchací směsi "d" Plánujete-li prodloužený non-stop ponor nebo dekompresní ponor s jinou dýchací směsí pro urychlení dekomprese, můžete nastavit druhou dýchací směs jako aktivní. Je možné opět zvolit obsah kyslíku v této dýchací směsi a parciální tlak kyslíku tak, aby MOD byla o 3 m hlouběji než v případě dýchací směsi 1. Stisknutím tlačítka SEL/ESC v rámci tohoto zobrazení začne blikat hodnota kyslíku v dýchací směsi. Pomocí tlačítek +/UP nebo -/DOWN můžete tuto hodnotu upravit. Po jejím potvrzení tlačítkem SEL/ESC začne blikat hodnota parciálního tlaku kyslíku (ppo 2 max). Pomocí tlačítek +/UP nebo -/DOWN můžete tuto hodnotu upravit v rozmezí od 1,00 do 1,60 barů (po 0,05 barů). SCUBAPRO MERIDIAN 26

27 3. Meridian jako potápěčský počítač Maximální parciální tlak kyslíku (ppo 2 max) Dýchací směs "d" deaktivována Dýchací směs "d" je deaktivována, pokud je místo podílu kyslíku v dýchací směsi zobrazeno Čas resetu nitrox Pokud se většinou potápíte pouze s jednou dýchací směsí nebo jen s běžným vzduchem a chcete se na toto nastavení vrátit po příležitostném použití obohacené dýchací směsi (nitrox) nebo po ponoru s více dýchacími směsmi, můžete přednastavit implicitní čas, kdy se Meridian vrátí (resetuje) zpět na běžný vzduch a dýchací směs "d" se tedy deaktivuje. Čas resetu není aktivní, pokud je zobrazeno -- h Nastavení pracovní zátěže (limity srdeční tepu) Nacházíte-li se v této části nabídky a stisknete tlačítko SEL/ESC, začne blikat vysoká hodnota srdečního tepu (HR). Pomocí tlačítek +/UP nebo -/DOWN můžete hodnotu upravit. Po stisknutí tlačítka SEL/ESC začne blikat nízká hodnota. Opět ji můžete upravit tlačítky +/-. Po dalším stisknutí tlačítka SEL/ESC začne blikat režim. Můžete jej nastavit buď na off (vyp) nebo pulse (pulz). Zvolený režim potvrdíte stisknutím tlačítka SEL/ESC. Zvolíte-li "Pulse" (pulz), bude jej potápěčský algoritmus používat jako vstupní údaj pro výpočet pracovní zátěže. Zvolíte-li "off" (vyp), bude zohlednění pracovní zátěže vypnuto. SCUBAPRO MERIDIAN 27

28 3. Meridian jako potápěčský počítač Vysoká hodnota srdečního tepu Nízká hodnota srdečního tepu Pulz Reset desaturace VAROVÁNÍ Reset desaturace ovlivní výpočty algoritmu a můţe v konečném důsledku vést k váţným úrazům, zraněním či smrti. Neprovádějte reset desaturace, aniţ byste k tomu měli pádné důvody. Dokud Meridian odpočítává dobu do úplné desaturace, není možné provádět určité změn. Pokud se uživatel rozhodne desaturaci resetovat, je nutné zadat bezpečnostní kód 313. Tento postup brání před nechtěným vypnutím (resetem) desaturace. Reset desaturace se navíc uloží do paměti počítače a zobrazí se v záznam příštího ponoru (symbol desaturace). 3.3 Nastavení v režimu potápění s přístrojem (SCUBA) V této části nabídky jsou všechna nastavení určená pro potápění s přístrojem. Po stisknutí tlačítka SEL/ESC je možné procházet jednotlivé položky této nabídky. SCUBAPRO MERIDIAN 28

29 3. Meridian jako potápěčský počítač Alarm maximální hloubky ponoru Po stisknutí tlačítka SEL/ESC v této nabídce začne blikat hodnota hloubky. Tlačítky +/UP nebo -/DOWN můžete hodnotu nastavit v rozmezí od 5 do 100 metrů (po 1 m). Po dalším stisknutí tlačítka SEL/ESC je možné provést aktivaci (On) nebo deaktivaci (Off) alarmu - mezi možnostmi přepínáte tlačítky +/UP nebo -/DOWN a svůj výběr potvrdíte tlačítkem SEL/ESC. Alarm hloubky Stav (vyp.) Alarm maximální doby ponoru Po stisknutí tlačítka SEL/ESC v této nabídce začne blikat hodnota času. Tlačítky +/UP nebo -/DOWN můžete hodnotu nastavit v rozmezí od 5 do 195 minut (po 1 min.). Po dalším stisknutí tlačítka SEL/ESC je možné provést aktivaci (On) nebo deaktivaci (Off) alarmu - mezi možnostmi přepínáte tlačítky +/UP nebo -/DOWN a svůj výběr potvrdíte tlačítkem SEL/ESC. Alarm doby ponoru Stav Nastavení úrovně mikrobublin Po stisknutí tlačítka SEL/ESC v této nabídce začne blikat hodnota mikrobublin. Tlačítky +/UP nebo - /DOWN můžete hodnotu nastavit v rozmezí od L0 do L5. L5 je nekonzervativnější nastavení. Svůj výběr potvrdíte tlačítkem SEL/ESC. Úroveň mikrobublin SCUBAPRO MERIDIAN 29

30 3. Meridian jako potápěčský počítač Poznámka: Více o potápění při jednotlivých úrovní MB se dočtete v kapitole Potápění při jednotlivých úrovních MB Nastavení času bezpečnostní zastávky Bezpečnostní zastávka se v počítači Meridian spustí automaticky, jakmile je hloubka na konci ponoru menší než 5m a všechny dekompresní zastávky nebo zastávky MB (z důvodu mikrobublin) byly řádně dokončeny/ splněny. Po stisknutí tlačítka SEL/ESC v této nabídce začne číslo v dolním řádku displeje blikat. Pomocí tlačítek +/UP nebo -/DOWN je možné hodnotu nastavit mezi 1-5 minutami nebo stopky zcela vypnout (Off). Doba trvání bezpečnostní zastávky Nastavení uživatelem preferovaných jednotek Uživatel může volit mezi různými kombinacemi jednotek, ve kterých se zobrazuje hloubka a teplota. Takto zvolené jednotky poté platí v režimu potápění, v deníku, při nastavování alarmů, nadmořské výšky atd. Po stisknutí tlačítka SEL/ESC v této nabídce začne označení jednotek blikat. Pomocí tlačítek +/UP nebo -/DOWN můžete vybrat mezi metry nebo stopami (jednotky délky). Po dalším stisknutí tlačítka SEL/ESC začne blikat označení jednotek teploty. Znovu použijte tlačítka +/- pro změnu na požadované jednotky. Svůj výběr potvrdíte stisknutím tlačítka SEL/ESC Výběr slané (oceán) nebo sladké vody Meridian provádí měření tlaku a na základě tohoto měření určuje hloubku. Vychází přitom z konstantní hustoty vody. 10 m hloubky ve slané vodě odpovídá zhruba 10,3 m ve vodě sladké. Po stisknutí tlačítka SEL/ESC v této nabídce začne blikat v dolním řádku stav (On - zap; Off - vyp). Proveďte požadovaný výběr a potvrďte jej dalším stisknutím tlačítka SEL/ESC. SCUBAPRO MERIDIAN 30

31 3. Meridian jako potápěčský počítač Nastavení doby podsvícení Po stisknutí tlačítka SEL/ESC v této nabídce začne blikat hodnota doby podsvícení v dolním řádku. Tlačítky +/UP nebo -/DOWN můžete hodnotu nastavit v rozmezí od 4 do 60 vteřin. Stav (zap.) Doba podsvícení Zapnutí/ vypnutí zvukových signálů (upozornění) Pomocí této funkce je možné vypnout pouze zvuková upozornění (zvukové alarmy zůstanou i přesto aktivní). Po stisknutí tlačítka SEL/ESC v této nabídce začne blikat stav (On - zap, nebo Off - vyp) v dolním řádku. Tlačítky +/UP nebo -/DOWN můžete provést výběr požadovaného parametru. Svůj výběr pak potvrdíte tlačítkem SEL/ESC Vypnutí aktivace počítače vodou VAROVÁNÍ Vypnete-li funkci aktivace počítače vodou (zvolíte Off - vyp.), bude se Meridian spouštět po zahájení ponoru se zpoţděním asi 1 minuty. To můţe mít vliv na funkčnost počítače. Ujistěte se vţdy, ţe počítač se nachází v povrchovém reţimu ještě před zahájením ponoru. Po stisknutí tlačítka SEL/ESC v této nabídce začne blikat stav (On - zap, nebo Off - vyp) v dolním řádku. Tlačítky +/UP nebo -/DOWN můžete provést výběr požadovaného parametru (buď aktivaci vodou umožnit - tj. vybrat "On" nebo vypnout, tj. vybrat "Off"). Svůj výběr pak potvrdíte tlačítkem SEL/ESC. Poznámka: Vypnete-li funkci aktivace počítače vodou, nedojde ke spuštění režimu ponoru poté, co voda propojí aktivační kontakty počítače (tj. po ponoření do vody). SCUBAPRO MERIDIAN 31

32 3. Meridian jako potápěčský počítač 3.4 Nastavení APNOE Funkce pro potápění v režimu APNOE lze nastavit v rámci této části nabídky počítače. Do dílčích nabídek je možné vstoupit potvrzením režimu APNOE stisknutím tlačítka SEL/ESC Nastavení duálního alarmu hloubky První alarm hloubky Stav Druhý alarm hloubky V rámci této funkce je možné nastavit dva nezávislé alarmy hloubky. Po stisknutí tlačítka SEL/ESC v tomto zobrazení začne blikat hodnota prvního alarmu hloubky. Pomocí tlačítek +/UP nebo -/DOWN nastavte první alarm hloubku v rozmezí od 5 do 100 metrů. Poté potvrďte tlačítkem SEL/ESC první alarm hloubky a začne blikat hodnota druhého alarmu hloubky. I ten nastavte stejným způsobem v rozmezí od 5 do 100 m. Poznámka: První alarm je krátké upozornění, přičemž druhý už varuje nepřetržitým zvukovým signálem. Pokud první alarm hloubky nastavíte na větší hloubku než druhý, neuslyšíte jej, protože bude zakryt nepřetržitým tónem druhého alarmu hloubky Nastavení postupných alarmů hloubky Přírůstek hloubky Pomocí této funkce je možné nastavit opakované alarmy v rámci různých hloubek. Po stisknutí tlačítka SEL/ESC v rámci této nabídky začne blikat příslušná hodnota přírůstku hloubky, po které chcete spustit alarm. Pomocí tlačítek +/UP nebo -/DOWN upravíte hodnotu této hloubky v rozmezí od 5 do 100 metrů. Stisknutím tlačítka SEL/ESC potvrdíte zadanou hloubku a poté začne blikat označení stavu v dolním řádku. Můžete (pomocí tlačítek +/UP nebo -/DOWN vybrat buď off (vypnuto), dn (dolů), up (nahoru) nebo both (oba směry). Stav Nastavení výstrahy na interval doby ponoru Interval doby ponoru Pomocí této funkce je možné nastavit časovou výstrahu, která se bude opakovat vždy po uplynutí určité doby. Po stisknutí tlačítka SEL/ESC v rámci této nabídky (SurF) začne blikat příslušná časová hodnota. Pomocí tlačítek +/UP nebo -/DOWN upravíte hodnotu časového intervalu v rozmezí od 15 vteřin do 10 minut. Stisknutím tlačítka SEL/ESC potvrdíte zadaný čas a začne blikat označení stavu v dolním řádku. Můžete (pomocí tlačítek +/UP nebo -/DOWN vybrat buď off (vypnuto) nebo on (zapnuto). Stiskněte tlačítko SEL/ESC pro potvrzení výběru. Stav SCUBAPRO MERIDIAN 32

33 3. Meridian jako potápěčský počítač Nastavení výstrahy povrchového intervalu Stav Povrchový interval Je možné nastavit čas pro zotavení nebo čas do zahájení následného ponoru v případě opakovaných tréninkových ponorů na základě tabulek. Po stisknutí tlačítka SEL/ESC v rámci této nabídky začne blikat povrchový interval (časová hodnota). Pomocí tlačítek +/UP nebo -/DOWN upravíte hodnotu povrchového intervalu v rozmezí od 15 vteřin do 10 minut. Stisknutím tlačítka SEL/ESC potvrdíte zadaný čas a začne blikat označení stavu v dolním řádku. Můžete (pomocí tlačítek +/UP nebo -/DOWN vybrat buď off (vypnuto) nebo on (zapnuto). Stiskněte tlačítko SEL/ESC pro potvrzení výběru Nastavení alarmu nízkého srdečního tepu Příklad: Dosáhne-li srdeční pulz hodnoty 40 tepů za minutu či méně, alarm se aktivuje Při potápění v režimu APNOE je nízká srdeční frekvence klíčem pro minimální spotřebu kyslíku a tak i dosažení delších ponorů. Nicméně extrémně nízký srdeční pulz může vést ke ztrátě vědomí a je tedy velmi nebezpečný. Po stisknutí tlačítka SEL/ESC v rámci této nabídky začne blikat hodnota nízkého srdečního tepu. Pomocí tlačítek +/UP nebo -/DOWN upravíte hodnotu nízkého srdečního tepu v rozmezí od 25 do 100 tepů za minutu. Stisknutím tlačítka SEL/ESC potvrdíte zadanou hodnotu a začne blikat označení stavu v dolním řádku. Můžete (pomocí tlačítek +/UP nebo -/DOWN vybrat buď off (vypnuto) nebo on (zapnuto). Stiskněte tlačítko SEL/ESC pro potvrzení výběru. Stav Nastavení alarmu rychlosti výstupu Nastavení hustoty vody V rámci této funkce je možné nastavit alarm rychlosti výstupu. Po stisknutí tlačítka SEL/ESC v rámci této nabídky (SPEEd) začne blikat hodnota rychlosti výstupu. Pomocí tlačítek +/UP nebo - /DOWN upravíte hodnotu rychlosti výstupu v rozmezí od 0,1 do 5,0 metrů za sekundu. Stisknutím tlačítka SEL/ESC potvrdíte zadanou hodnotu a začne blikat označení stavu v dolním řádku. Můžete (pomocí tlačítek +/UP nebo -/DOWN vybrat buď off (vypnuto) nebo on (zapnuto). Stiskněte tlačítko SEL/ESC pro potvrzení výběru. Hustota vody Při potápění v režimu APNOE je přesná hloubka velmi důležitým údajem. Aby byla hloubka počítačem Meridian stanovena co nejpřesněji, musí být nastavena správná hustota vody. Hustota vody závisí na teplotě a obsahu soli. Zde jsou přibližné údaje o hustotě vody při teplotě 20 C: - průměrná hustota vody v oceánech je 1025 g/l - průměrná hustota vody ve Středozemním moři je 1027 g/l - průměrná hustota vody v Rudém moři je 1029 g/l - průměrná hustota vody v Černém moři je 1012 g/l - průměrná hustota vody v Baltském moři je 1004 g/l - průměrná hustota sladké vody je asi 1000 g/l SCUBAPRO MERIDIAN 33

34 3. Meridian jako potápěčský počítač Po stisknutí tlačítka SEL/ESC v této nabídce (WAtEr) začne hodnota hustoty vody blikat. Pomocí tlačítek +/UP nebo -/DOWN můžete hustotu upravit v rozmezí od 1000 do 1050 g/l. Opětovným stisknutím tlačítka SEL/ESC nastavenou hodnotu potvrdíte. 3.5 Výběr algoritmu Počítač Meridian nabízí následující režimy činnosti: SCUBA (potápění s přístrojem), GAUGE (režim měřícího přístroje) a APNEA (režim APNOE). Pokud se počítač Meridian po nějakou dobu neponoří pod vodu, objeví se na displeji následující: Stisknete-li tlačítko SEL/ESC, začne označení režimu blikat. Pomocí tlačítek +/UP nebo -/DOWN můžete zvolit mezi režimem SCUBA, GAUGE nebo APNEA (dále jen jako APNOE). Svůj výběr potvrdíte tlačítkem SEL/ESC. Protoţe reţim měřícího přístroje (GAUGE) a reţim APNOE nesledují nasycení tkání, je moţné nastavit interval uzamčení na dobu 48 h po posledním ponoru v reţimu měřícího přístroje nebo APNOE, před moţnou změnou na reţim SCUBA. Na obrázku displeje počítače Meridian vlevo vidíte příklad situace po ponoru v režimu měřícího přístroje (GAUGE), kdy zámek bez možnosti provedení změny (NO CHANGE) bude aktivní po dobu dalších 4 hodin. Chcete-li po posledním ponoru SCUBA přepnout na režim měřícího přístroje (GAUGE) nebo režim APNOE, je toto možné pouze po uplynutí doby desaturace. Rozhodnete-li se provést změnu mezi režimy před uplynutím 48h intervalu nebo před úplnou desaturací, musíte vstoupit do nabídky pro reset desaturace a provést manuální reset desaturace. VAROVÁNÍ Změna algoritmu při zbytkové saturaci (nedokončené desaturaci) můţe vést k váţným zdravotním problémům či smrti. 3.6 Potápění s počítačem Meridian Funkce jednotlivých tlačítek v průběhu ponoru jsou shrnuty v tabulce níže: PODSVÍCENÍ (levé horní tlačítko) +/UP (pravé horní tlačítko) -/DOWN (pravé dolní tlačítko) Krátké stisknutí = podsvícení displeje Dlouhé stisknutí = vytvoření záložky Krátké stisknutí = displej s alternativními daty Krátké stisknutí v režimu APNOE = přepínání mezi srdečním tepem (HR) a rychlostí výstupu (ASC) na displeji Krátké stisknutí v režimu měřícího přístroje = displej s alternativními daty Dlouhé stisknutí v režimu měřícího přístroje = reset stavu průměrné hloubky Krátké stisknutí = reset časovače bezpečnostní zastávky Dlouhé stisknutí v režimu APNOE = manuální spuštění nebo ukončení ponoru Krátké stisknutí v režimu měřícího přístroje = spuštění/ vypnutí měření času SCUBAPRO MERIDIAN 34

35 3. Meridian jako potápěčský počítač SEL/ESC (levé dolní tlačítko) Dlouhé stisknutí = výběr manuálního přepnutí dýchací směsi Krátké stisknutí (po dlouhém) = přístup k manuálnímu přepnutí dýchací směsi Zobrazení na displeji Po ponoření do vody začne počítač Meridian automaticky monitorovat hloubku bez ohledu na to, v jakém stavu se nacházel před ponořením. Další informace o zobrazených informacích naleznete v následujících kapitolách. Doba ponoru je zobrazená v minutách. Pokud se během ponoru vynoříte nad hladinu, doba strávená na povrchu (nad hladinou) bude měřena pouze v případě, že se vrátíte do hloubky menší než 0,8 m znovu během následujících 5 minut. Díky tomu máte prostor na krátké vynoření pro získání orientace. Zatímco jste nad hladinou, čas na displeji nepoběží, ačkoliv se stále měří na pozadí. Jakmile se znovu ponoříte, bude měření času ponoru pokračovat (včetně započteného času stráveného nad hladinou). Strávíte-li v hloubce menší než 0,8 m více než 5 minut, bude ponor považován za dokončený, v deníku se uzavře a následné ponoření bude chápáno jako nový ponor (čas ponoru bude znovu běžet od nuly). Maximální zobrazená doba ponoru je 999 minut. V případě delších ponorů se čas bude počítat znovu od nuly. Aktuální hloubka Doba ponoru Aktuální hloubka Doba ponoru Maximální hloubka Doba bez zastávky Maximální hloubka Doba bez zastávky Limity zobrazení displeje při ponoru (metrické jednotky) Limity zobrazení displeje při ponoru (imperiální jednotky) Hloubka je udávána v rozlišení po 10 cm (v režimu metrických jednotek). Je-li hloubka zobrazena ve stopách, je udávána v rozlišení po 1 stopě. V hloubce menší než 0,8 m ukazuje indikace hloubky místo konkrétní číselné hodnoty jen pomlčky (--). Maximální možná hloubka je 120 m. Doba bez zastávky: určuje se v reálném čase a aktualizuje se každé 4 vteřiny. Maximální zobrazená doba bez zastávky je 99 minut. VAROVÁNÍ Během všech ponorů provádějte bezpečnostní zastávky mezi 3 a 5 metry na dobu od 3 do 5 minut i v případě, ţe není počítačem dekompresní zastávka poţadována. Teplota: Meridian zobrazuje teplotu vody během ponoru a teplotu vzduchu nad hladinou. Nicméně teplota pokožky může při nošení počítače Meridian na zápěstí zobrazenou teplotu ovlivnit. Informace o dekompresi: Vypočítá-li Meridian požadavek povinné dekompresní zastávky, zobrazí se, na jakou dobu a v jaké největší hloubce musíte zastávku provést. Rovněž se zobrazí celková doba vynoření. V případě zastávky v hloubce větší než 27 m nebo doby vynoření delší než 99 minut se na displeji zobrazí "--". SCUBAPRO MERIDIAN 35

36 3. Meridian jako potápěčský počítač Informace o dekompresi při režimu mikrobublin MB L0: Pokud se potápíte s úrovní MB jinou než L0, můžete požádat Meridian, aby vám ukázal dekompresní informace vztahující se k výpočtům pro MB L0. Pro více informací o jednotlivých úrovních mikrobublin naleznete v kapitole Potápění při různých úrovních MB Konfigurace displeje během ponoru V průběhu ponoru ukazuje Meridian aktuální hloubku (v horním levém rohu), uplynulou dobu ponoru (v horním pravém rohu) a dobu bez zastávky nebo dekompresní informace (v prostředním řádku). Navíc Meridian využívá spodní řádek pro zobrazení dalších informací o ponoru. Stisknutím tlačítka +/UP postupně zobrazí následující informace: 1. Hloubka PDIS (zastávka závislá na profilu ponoru) - je-li zastávka předepsána 2. Maximální hloubka (pouze je-li detekováno vynoření o 1m) 2. Teplota vody 3. Srdeční tep (je-li aktivní) 4. Hodnotu kyslíku v % a. Maximální hloubku (MOD) aktivní dýchací směsi (je-li aktivována dýchací směs "d") b. Je-li aktivní dýchací směs 1, vyskočí v prostředním řádku pouze informace pro dýchací směs 1 c. Aktivní úrovně mikrobublin (MB) d. Doba bez zastávky nebo dekompresní informace pro úroveň MB L0 (zobrazeno v prostředním řádku, pouze potápíte-li se při jiné úrovni MB než L0). 5. CNS (v %) je-li větší než 1%. 6. Denní čas v prostředním řádku, v dolním řádku teplotu. 3.7 Potápění v nadmořské výšce Třídy nadmořské výšky, varování a bezodletová doba po ponoru Přechod do nadmořské výšky je vlastně obdobou toho, když se během ponoru začínáte vynořovat. Vystavujete vaše tělo nižšímu parciálnímu tlaku dusíku a následně začíná proces vylučování plynu z vašich tkání. Po ponoru, v důsledku vyššího zatížení vašich tkání dusíkem, může vstup i do jinak zanedbatelné nadmořské výšky způsobit dekompresní chorobu. Proto Meridian neustále monitoruje okolní tlak a využívá tyto hodnoty pro vyhodnocení míry nasycení tkání dusíkem a následného uvolňování dusíku z těla. Pokud Meridian zjistí pokles okolního tlaku, který nebude ve shodě s aktuálním zatížením vašich tkání dusíkem, vyšle varování, aby vás upozornil na potenciálně nebezpečnou situaci. Aktuální třída NV Zakázaná třída NV Je-li před vámi zbytková desaturace, můžete zobrazit aktuální nadmořskou výšku a zakázanou nadmořskou výšku stisknutím tlačítka - /DOWN v zobrazení hlavního času. V horním levém rohu zobrazuje Meridian dvě hodnoty: levá hodnota je aktuální nadmořská výška, zatímco pravá představuje zakázanou nadmořskou výšku (takovou nadmořskou výšku, kterou Meridian vypočítal jako neslučitelnou s aktuální úrovní nasycení vašich tkání dusíkem). Nadmořská výška se udává v třídách od 0 do 4. Další informace jsou uvedeny v kapitole Nadmořská výška a dekompresní algoritmus. SCUBAPRO MERIDIAN 36

37 3. Meridian jako potápěčský počítač Po stisknutí tlačítka SEL/ESC se na displeji objeví následující: Doba od Bezodletová minulého ponoru doba a (interval) symbol V pravém horním rohu ukazuje Meridian bezodletovou dobu a symbol NO FLY. Jedná se o dobu, po kterou by mohlo vystavení vašeho těla sníženému tlaku v kabině letadla vést k dekompresní chorobě. Tato doba se vypočítá na základě dekompresního modelu uloženého v potápěčském počítači. V horním levém rohu je zobrazeno "Int" (doba od posledního ponoru) a v prostředním řádku běží čas. V dolním řádku je zobrazena kyslíková toxicita (CNS O 2 ) v %. Kyslíková toxicita Po úplné desaturaci zobrazení intervalu zmizí a objeví se nabídka pro nastavení dýchací směsi. VAROVÁNÍ Létání v případě, ţe Meridian ukazuje symbol NO FLY, můţe vést k váţným zdravotním komplikacím či dokonce smrti Nadmořská výška a dekompresní algoritmus Atmosférický tlak je funkcí nadmořské výšky a klimatických podmínek. Jedná se o velmi důležitý parametr pro potápění, neboť atmosférický tlak, který vás obklopuje, má vliv na vyloučení dusíku z vašich tkání. Nad určitou nadmořskou výškou se dekompresní algoritmus musí změnit, aby zohlednil vliv změny atmosférického tlaku. Meridian dělí nadmořskou výšku do pěti tříd, které jsou podrobněji popsány na obrázku níže: Nadmořská výška 4000 m ft 3000 m 9840 ft 2000 m 6560 ft 1000 m 3280 ft 0 m 0 ft Třída C4 C3 C2 C1 C0 Bod přechodu 610 mbar 8,85 psi 725 mbar 10,51 psi 815 mbar 11,82 psi 905 mbar 13,13 psi Reţim počítače měřící přístroj (GAUGE) - bez dekom. údajů potápění s přístrojem (SCUBA) potápění s přístrojem (SCUBA) potápění s přístrojem (SCUBA) potápění s přístrojem (SCUBA) Třídy nadmořské výšky jsou vymezeny přibližnou nadmořskou výškou, neboť vliv klimatických podmínek (počasí) může upravit bod přechodu. VAROVÁNÍ Ve 4. třídě nadmořské výšky dojde k automatickému přepnutí do reţimu měřícího přístroje (GAUGE). SCUBAPRO MERIDIAN 37

38 3. Meridian jako potápěčský počítač Poznámka: Aktuální třídu nadmořské výšky i samotnou nadmořskou výšku můžete zobrazit aktivací výškoměru. Další informace viz kapitola Kontrola nadmořské výšky. Poznámka: Meridian monitoruje nadmořskou výšku automaticky: každých 60 vteřin kontroluje atmosférický tlak a v případě, že dojde k jeho výrazné změně: zobrazí se nová třída nadmořské výšky a případně také zakázaná třída nadmořské výšky; zobrazí se doba desaturace jako prostředek pro přizpůsobení se novému okolnímu tlaku. Je-li během této adaptační doby zahájen ponor, Meridian toto zohlední při ponoru následném (neboť v těle je zbytkový dusík) Zakázaná nadmořská výška Zvyšující se nadmořská výška, stejně jako i létání po ponoru, vystavuje vaše tělo sníženému okolnímu tlaku. Podobně jako u bezodletového času vám Meridian sdělí, jaké nadmořské výšky (jejich třídy) jsou po příslušném ponoru bezpečné a jaké naopak nebezpečné. Například musíte-li po ponoru cestou domů projíždět horami, může být pro vás takováto informace velmi důležitá. Aktuální třída nadmořské výšky Výstup do nadmořské výšky třídy 4 je zakázán Náš příklad vlevo popisuje situaci, kdy se potápěč aktuálně nachází v druhé třídě nadmořské výšky a počítač mu zakazuje vstupovat do čtvrté třídy nadmořské výšky (zakázaná třída nadmořské výšky). Meridian k tomuto účelu využívá zvukového varovného signálu. Pokud byste se tedy přiblížili nadmořské výšce, která se neslučuje s momentální úrovní zbytkového dusíku ve vašich tkáních, upozorní vás Meridian na tuto skutečnost zvukovým signálem Dekompresní ponory v horských jezerech Pro zajištění optimální dekomprese i ve vyšších nadmořských výškách je 3m dekompresní fáze rozdělena na 4m a 2m fázi v třídách nadmořské výšky 1, 2 a 3. Bude-li hodnota atmosférického tlaku pod 610 mbar (nadmořská výška nad 4000 m), nebude žádný dekompresní výpočet prováděn (Meridian se automaticky přepne do režimu měřícího přístroje). Navíc v této třídě nadmořské výšky nebude k dispozici plánovač ponorů. 3.8 Upozornění na zákaz ponoru Varování - zákaz ponoru Zjistí-li Meridian situaci zvýšeného rizika (například v důsledku možného nahromadění mikrobublin z předchozích ponorů nebo úrovně CNS O 2 nad 40%) objeví se na displeji symbol NO-DIVE (zákaz ponoru), který vás má odradit od dalšího bezprostředně následujícího ponoru. Na displeji v režimu ponoru je současně zobrazen navrhovaný časový interval, po který byste měli čekat, než přistoupíte k dalšímu ponoru. SCUBAPRO MERIDIAN 38

39 3. Meridian jako potápěčský počítač VAROVÁNÍ Objeví-li se během povrchového intervalu na displeji symbol NO-DIVE (zákaz ponoru), neměl by potápěč provádět další ponor. Je-li toto varování zobrazeno v důsledku nahromadění mikrobublin (nikoliv kvůli úrovni CNS O 2 nad 40%) a vy se přesto budete dále potápět, budou vaše časy bez zastávky kratší a dekompresní časy delší. Navíc se doba trvání upozornění na mikrobubliny po skončení ponoru může výrazně prodloužit. 3.9 SOS Zůstanete-li v menší hloubce než 0,8 m po dobu delší než 3 minuty, aniž byste provedli požadovanou dekompresní zastávku, přepne se Meridian do režimu SOS. V režimu SOS se potápěčský počítač uzamkne a bude nepoužitelný po dobu 24 hodin. Budete-li jej chtít použít k potápění v následujících 24 hodinách, přejde zařízení automaticky do režimu měřícího přístroje a nebude nabízet žádné dekompresní údaje. VAROVÁNÍ Porušení povinných dekompresních závazků můţe vést k váţným úrazům či smrti potápěče. Nevyhledá-li potápěč při příznacích dekompresní choroby po ponoru okamţitou lékařskou pomoc, hrozí mu váţné zdravotní následky či dokonce smrt. Nepotápějte se v případě, ţe u sebe budete sledovat příznaky dekompresní choroby. Nepotápějte se s počítačem, který je v reţimu SOS. Na displeji se zobrazí stejné informace jako v případě desaturace, ovšem v nejspodnějším řádku bude uvedeno SOS. Režim SOS Reset desaturace Meridian umožňuje provést reset desaturace. Veškeré informace o nasycení tkání dusíkem z posledního ponoru se vynulují a potápěčský počítač se bude chovat tak, jako by další ponor byl zcela nový (nikoliv opakovaný ponor). To je užitečné například tehdy, je-li počítač používán v půjčovnách a jiný potápěč se s ním bude chtít potápět v následujících 48 hodinách po předchozím ponoru jiného potápěče. Poznámka: Po resetu desaturace je možné okamžitě přepínat mezi režimy SCUBA, GAUGE a APNOE. Nicméně protože v režimech GAUGE (režim měřícího přístroje) a APNOE se nesleduje zatížení tkání dusíkem, doporučuje se dodržet mezi přepnutím režimů původní intervaly. VAROVÁNÍ Potápění po provedení resetu desaturace je extrémně nebezpečné a velmi pravděpodobně bude vést k váţným úrazům či smrti. Neprovádějte reset desaturace, nebudete-li mít k tomu váţné důvody. SCUBAPRO MERIDIAN 39

40 3. Meridian jako potápěčský počítač Poznámka: Vyjmutí nebo výměna baterie není resetem desaturace. Meridian si v takových případech uloží informace o nasycení tkání dusíkem do stálé paměti. Po dobu, kdy je počítač bez baterie, jsou výpočty desaturace zmraženy a budou pokračovat znovu ihned poté, co bude do počítače vložena nová baterie Potápění se směsí Nitrox nebo jinou dekompresní dýchací směsí Nitrox je výraz, kterým se označují dýchací směsi, obsahující kyslík a dusík při poměru kyslíku nad 21% (vzduch). Protože dýchací směs Nitrox obsahuje méně dusíku než vzduch, dochází ve stejných hloubkách k menšímu zatížení těla potápěče dusíkem než v případě dýchání běžného vzduchu. Nicméně zvýšení koncentrace kyslíku ve směsi Nitrox znamená ve stejné hloubce i zvýšení parciálního tlaku kyslíku v dýchací směsi. Při vyšších než atmosférických parciálních tlacích může mít kyslík na lidské tělo toxický účinek. Tento toxický účinek lze popsat dvěma možnými případy: 1) Náhlý toxický efekt v důsledku vyššího parciálního tlaku kyslíku než 1,4 barů. Tyto účinky nesouvisí s délkou vystavení vyššímu parciálnímu tlaku kyslíku a mohou se lišit podle toho, při jaké úrovni parciálního tlaku kyslíku se objeví. Běžně se má za to, že parciální tlaky kyslíku do 1,4 barů jsou přijatelné. Některé výcvikové organizace obhajují jako bezpečný i maximální parciální tlak kyslíku do 1,6 barů. 2) Efekt způsobený dlouhodobou expozicí těla potápěče vlivům parciálního tlaku kyslíku nad 0,5 barů v důsledku opakovaných a/ nebo dlouhých ponorů. V těchto případech dochází k ohrožení centrálního nervového systému, s možnými následky jako je poškození plic nebo jiných pro život důležitých orgánů. V této kategorii hovoříme buď o vážnějších vlivech na centrální nervovou soustavu nebo méně závažných vlivech dlouhodobějšího charakteru, jejichž důsledkem je plicní toxicita. Meridian řeší vysoký parciální tlak kyslíku (ppo 2 ) a účinky dlouhodobého vystavení vyššímu parciálnímu tlaku kyslíku následovně: Náhlý toxický efekt: Meridian má k dispozici alarm maximální provozní hloubky (MOD), který je nastavený a uživatelem zvolenou hladinu ppo 2 max. (tj. max. parciální tlak kyslíku). Jakmile zadáte příslušnou koncentraci kyslíku v dýchací směsi pro příslušný ponor, objeví se odpovídající maximální provozní hloubka (MOD) pro nadefinovanou úroveň ppo 2 max. Implicitní hodnota ppo 2 max. z výrobního závodu je 1,4 barů. Tu lze upravit dle vašich specifických požadavků v rozmezí od 1,0 do 1,6 barů. Rovněž je možné tento parametr úplně vypnout. Další informace o změnách nastavení tohoto parametru naleznete v kapitole 3.2 Nastavení dýchací směsi. Efekt způsobený dlouhodobou expozicí: Meridian sleduje expozici prostřednictvím hodin CNS O 2. Na úrovni 100% či výše existuje riziko negativních vlivů dlouhodobé expozice. Proto Meridian aktivuje alarm ihned poté, jakmile je dosažena příslušná úroveň CNS O 2. Meridian vás rovněž může varovat, jakmile dosáhne úroveň CNS O 2 75% (viz kapitola věnovaná alarmu CNS). Všimněte si, že hodiny CNS O 2 jsou zcela nezávislé na hodnotě ppo 2 max. přednastavené uživatelem. Je-li hodnota parciálního tlaku kyslíku větší než 0,5 barů, hodiny CNS O 2 se prodlužují. Naopak se zkracují, je-li hodnota parciálního tlaku kyslíku menší než 0,5 barů. Budete-li tedy nad hladinou dýchat vzduch, vždy budete hodnotu hodin CNS O 2 zkracovat. Během ponoru je hloubka, ve které dosáhnete parciálního tlaku kyslíku 0,5 barů pro jednotlivé dýchací směsi následující: Vzduch = 13 m Kyslík 32% = 6 m Kyslík 36% = 4 m SCUBAPRO MERIDIAN 40

41 3. Meridian jako potápěčský počítač Poznámka: Koncentrace kyslíku v dýchací směsi "d" může být nastavena pouze na hodnotu vyšší, než je koncentrace kyslíku v dýchací směsi 1. Zobrazí-li se místo koncentrace kyslíku "--" znamená to, že příslušná dýchací směs je deaktivována. Meridian vyžaduje, aby se MOD (maximální provozní hloubka) dýchací směsi 1 a dýchací směsi "d" lišila alespoň o 3 m. Nastavení hodnoty maximálního parciálního tlaku kyslíku (ppo 2 max) na OFF (vyp.) platí pouze pro dýchací směs 1. Pro dýchací směs "d" vždy platí omezení hodnoty ppo 2 max na 1,6 barů. U koncentrací kyslíku 80% či vyšších je ppo 2 max fixně stanoven na 1,6 barů a není možné jej změnit. MOD (maximální provozní hloubka) pro plyn "d" je hloubka, ve které dojde k přepnutí na tuto dýchací směs. Tento údaj používá Meridian pro výpočet, varování i navrhovaný bod přepnutí na tuto dýchací směs. Potápíte-li se s více než jen jednou dýchací směsí, má funkce doby resetu Nitrox (viz bod 2.3.5) následující efekt: Dýchací směs 1 - koncentrace kyslíku se nastaví na 21% (vzduch). Dýchací směs "d" - deaktivuje se (OFF) Potápění se dvěma dýchacími směsmi Meridian pracuje s algoritmem ZH-L8 ADT MB PMG. PMG je zkratkou vyjadřující to, že se jedná o prediktivní algoritmus pro více dýchacích směsí. To znamená, že pokud naprogramujete ponor s více dýchacími směsmi, Meridian určí moment přechodu na dýchací směs s vyšší koncentrací kyslíku v hloubce, kterou zvolíte a upozorní vás vždy na nutnost dodržení stanoveného dekompresního harmonogramu, který zohledňuje použití obou dýchacích směsí (které jste původně naprogramovali). Jinými slovy počítač bude po celou dobu ponoru počítat i s dalším dýchacím plynem, který máte pro daný ponor s sebou k dispozici. Současně je schopen ukázat vám dekompresní harmonogram, který by platil v případě, že byste chtěli dokončit ponor se stejnou dýchací směsí, kterou právě používáte - jste tedy dobře připraveni i na případné problémy, které by mohly během ponoru nastat. VAROVÁNÍ Potápění se se dvěma dýchacími směsmi představuje mnohem větší riziko, neţ potápění se s jednou dýchací směsí. Kaţdá chyba potápěče můţe vést k váţným zdravotním komplikacím či dokonce smrti. Během ponoru se dvěma dýchacími směsmi se vţdy ujistěte, ţe dýcháte z lahve, ze které jste dýchat chtěli. Dýchání směsi s vysokou koncentrací kyslíku v nesprávné hloubce vás můţe zabít. Označte si všechny vaše plicní automatiky a lahve tak, aby nemohlo za ţádných okolností dojít k jejich záměně. Před kaţdým ponorem a po kaţdé výměně lahví nastavte správné hodnoty pro kaţdou láhev do svého počítače. Zúčastněte se řádného tréninku nebo vhodného školení a získejte potřebný certifikát pro potápění s více dýchacími směsmi ještě předtím, neţ k takovému potápění přistoupíte. Meridian vám umožní používat až dvě dýchací směsi během ponoru (vzduch a směs Nitrox). Tyto dvě dýchací směsi se označují číslem 1 a písmenem "d". Co se týče podílu kyslíku, musí být zvoleny ve vzestupném pořadí (směs 1 musí mít menší koncentraci kyslíku, než směs "d"). Změna dýchací směsi během ponoru Během vynořování, jakmile dosáhnete hloubku odpovídající hloubce MOD pro dýchací směs "d", vám Meridian nabídne možnost přepnutí na druhou dýchací směs. Ozve se zvuková výstraha a na displeji bude blikat Gas "d" (dýchací směs "d") spolu s hodnotou maximální hloubky (MOD). SCUBAPRO MERIDIAN 41

42 3. Meridian jako potápěčský počítač Budete mít 30 vteřin na to, abyste na tuto výzvu reagovali, jinak bude Meridian počítat s tím, že jste se rozhodli dýchací směs "d" nepoužít a veškeré dekompresní plány této skutečnosti přizpůsobí. Pro potvrzení změny dýchací směsi stiskněte tlačítko SEL/ESC. Obrázek: Potápění se dvěma dýchacími směsmi (Depth = Hloubka, Time = Čas, Bottom mix = Dýchací směs pro pobyt na dně, Deco mix = Dýchací směs určená k dekompresi) Poznámka: Začněte dýchat z lahve s novou dýchací směsí ještě před potvrzením přechodu na jinou dýchací směs v potápěčském počítači. VAROVÁNÍ Vţdy se ujistěte, ţe přecházíte na dýchací směs, na kterou jste přejít skutečně chtěli. Případné chyby mohou mít váţné následky včetně moţné smrti. Po potvrzení změny dýchací směsi zůstane na displeji počítače text "Gas d" (dýchací směs "d") pět vteřin bez blikání. Přechod zpět na dýchací směs s niţším podílem kyslíku Mohou nastat situace, ve kterých budete muset přepnout zpět na dýchací směs 1. To se například může stát budete-li se chtít znovu ponořit pod úroveň hloubky MOD určené pro dýchací směs "d" nebo dojde-li vám dýchací směs "d" v průběhu dekomprese. V takovém případě budete muset manuálně iniciovat změnu dýchací směsi tím, že stisknete a podržíte tlačítko SEL/ESC. Na displeji počítače Meridian se zobrazí text "Gas 1" (dýchací směs 1) a příslušná hloubka MOD - údaje budou blikat. Stiskněte tlačítko SEL/ESC pro potvrzení této změny dýchací směsi. Meridian zobrazí nápis "Gas 1" na pět vteřin bez blikání a přizpůsobí veškeré dekompresní plány této změně. Neprovedení změny dýchací směsi v plánované hloubce Pokud nepotvrdíte změnu z dýchací směsi 1 na dýchací směs "d" do 30 vteřin poté, co vám Meridian tuto změnu navrhne, bude dýchací směs "d" vyloučena z dekompresních výpočtů a dekompresní harmonogram se upraví pouze pro dýchací směs 1 (bude tedy předpokládat, že chcete celý ponor dokončit právě s dýchací směsí 1). Poznámka: Pokud se poté, co Meridian upraví dekompresní harmonogram pro dokončení ponoru pouze s první dýchací směsí (nevyužijete 30 vteřin na přepnutí na druhou dýchací směs), ponoříte znovu pod úroveň hloubky MOD pro dýchací směs "d", Meridian znovu začlení dýchací směs "d" do všech dekompresních výpočtů a upraví tedy i harmonogram dekomprese. Odloţená (pozdější) změna dýchací směsi Plánovanou změnu dýchací směsi je možné provést kdykoliv později, a to manuálním výběrem druhé dýchací směsi. Stiskněte a podržte tlačítko SEL/ESC pro zahájení procesu změny dýchací směsi. Meridian zobrazí text "Gas d" (dýchací směs "d") a příslušnou hloubku MOD pro tuto dýchací směs (údaje budou blikat). Takto si můžete ověřit, zda skutečně měníte stávající dýchací směs na bezpečnou a správnou dýchací směs. Znovu stiskněte tlačítko SEL/ESC k potvrzení změny. Meridian zobrazí na displeji text "Gas d" (dýchací směs "d") - tentokrát již nápis nebude blikat - a upraví odpovídajícím způsobem všechny dekompresní plány a požadavky. SCUBAPRO MERIDIAN 42

43 3. Meridian jako potápěčský počítač Ponoření se pod úroveň MOD po změně dýchací směsi Jakmile se poté, co jste přešli na dýchací směs "d", ponoříte znovu pod úroveň hloubky MOD, která je nastavena pro příslušnou dýchací směs, ozve se alarm hloubky MOD. V takovém případě buď přejděte zpět na dýchací směs 1 nebo vystoupejte nad úroveň hloubky MOD pro dýchací směs "d" Výstrahy a alarmy Počítač Meridian vás může upozornit na potenciálně nebezpečné situace prostřednictvím různých výstrah a alarmů. Nastavení výstrah a alarmů můžete měnit prostřednictvím PC rozhraní. Výstrahy představují situace, které vyžadují pozornost potápěče, ale případné ignorování těchto výstrah nepředstavuje bezprostřední riziko pro potápěče. Je tedy pouze na vás, které z výstrah chcete ponechat aktivní a které vypnete. Mezi dostupné výstrahy v počítači Meridian patří následující: CNS O 2 = 75% Počítač Meridian sleduje vstřebávání kyslíku vaším tělem prostřednictvím tzv. kyslíkových (CNS O 2 ) hodin. Překročí-li vypočítaná hodnota CNS O 2 limit 75%, ozve se série zvukových signálů (12 vteřin) a hodnota CNS O 2 začne blikat v dolním pravém rohu displeje. Blikání bude pokračovat až dokud hodnota CNS O 2 neklesne znovu pod 75%. CNS O 2 = 75% Doba bez zastávky = 2 minuty Chcete-li se vyhnout tomu, aby byl váš ponor nechtěně ponorem dekompresním, lze k tomu využít výstrahu, která se aktivuje v případě, že doba bez zastávky dosáhne 2 minut. To platí jak pro dobu bez zastávky L0, tak i dobu bez zastávky MB (další informace o potápění při různých úrovních mikrobublin viz kapitola Potápění při různých úrovních MB). Máte tak možno zahájit výstup, aniž byste tak byli nuceni provést dekompresní nebo úrovňovou zastávku. Doba bez zastávky = 2 minuty Po dobu 12-ti vteřin uslyšíte sérii zvukových výstrah a bude blikat čas bez zastávky. Blikání bude pokračovat, dokud nevystoupáte dostatečně vysoko, aby doba bez zastávky stoupla na 3 minuty nebo dokud Meridian nezahájí fázi dekomprese Zahájení dekomprese Meridian vás může upozornit zvukovým signálem v případě, že se objeví první povinná dekompresní zastávka. Tato výstraha upozorní potápěče na to, že přímé vynoření na hladinu již není možné. Tato výstraha platí pouze pro ponory, u kterých je nastavena úroveň MB na L0. Počítač po dobu 12 vteřin zvukově upozorňuje potápěče na to, že skončila doba bez zastávky a je tedy nutné provést v průběhu vynoření dekompresní zastávku (L0). Na displeji bliká symbol DECO STOP (dekompresní zastávka). SCUBAPRO MERIDIAN 43

44 3. Meridian jako potápěčský počítač Úrovňové zastávky Při potápění s jinou úrovní mikrobublin než L0 vás může Meridian upozornit ve chvíli, když se již nenacházíte ve fázi bez zastávky MB. Další informace o potápění při různých úrovních mikrobublin viz kapitola Potápění při různých úrovních MB. Jakmile doba bez zastávky MB skončí a vy budete muset před vynořením se na hladinu setrvat v předepsané zastávce, uslyšíte po dobu 12-ti vteřin sérii zvukových výstrah a na displeji bude blikat symbol STOP Doba bez zastávky L0 = 2 minuty při potápění v rámci úrovně MB Potápíte-li se při úrovni mikrobublin (MB) vyšší než L0, nebudou příslušné informace vztahující se k L0 na displeji zobrazeny (ačkoliv je možné si je prohlédnout v rámci alternativního zobrazení displeje). Meridian můžete nastavit, aby vás upozornil, jakmile doba bez zastávky L0 dosáhne 2 minut (při potápění s aktivní úrovní MB větší než L0). Jakmile dosáhne doba bez zastávky L0 2 minut při potápění s aktivní úrovní MB vyšší než L0, uslyšíte sekvenci zvukových výstrah a na displeji bude blikat symbol MB LVL (po dobu 12-ti vteřin) Zahájení dekomprese při potápění s úrovní MB Potápíte-li se při úrovni mikrobublin (MB) vyšší než L0, nebudou příslušné informace vztahující se k L0 na displeji zobrazeny (ačkoliv je možné si je prohlédnout v rámci alternativního zobrazení displeje). Meridian můžete nastavit, aby vás upozornil, jakmile bude nutné zahájit dekompresi (potápíte-li se s aktivní úrovní MB vyšší než L0). Jakmile skončí doba bez zastávky L0 při potápění s aktivní úrovní MB vyšší než L0, uslyšíte sekvenci zvukových výstrah a na displeji bude blikat symbol DECO STOP (dekompresní zastávka) po dobu 12-ti vteřin. Alarmy není možné vypnout, neboť upozorňují na situace, které vyžadují okamžité jednání ze strany potápěče. Rozlišujeme pět různých alarmů. VAROVÁNÍ Jste-li v reţimu měřícího přístroje, veškerá upozornění i alarmy budou vypnuty (s výjimkou upozornění na nízkou kapacitu baterie). Je-li zvuk počítače Meridian nastaven na OFF (vypnut), budou současně vypnuty i všechny zvukové výstrahy a alarmy Rychlost vynoření V průběhu vynořování se bude okolní tlak postupně zmenšovat. Vystoupáte-li ovšem na hladinu příliš rychle, může vést prudký pokles tlaku k vytvoření mikrobublin. Budete-li se vynořovat příliš pomalu, trvalé vystavení vašeho těla vysokému okolnímu tlaku bude vést k přílišnému nasycení vašich tkání dusíkem. Existuje ale ideální rychlost vynoření, která je dostatečně pomalá, aby minimalizovala vznik mikrobublin, a současně dostatečně rychlá, aby minimalizovala efekt nasycování vaší tkáně dusíkem. Snížení tlaku, které vaše tělo snese, aniž by došlo k vytvoření mikrobublin, je větší v hloubkách, než blíže k hladině. Klíčovým faktorem tak není samotný pokles tlaku, ale spíše podíl změny tlaku vůči okolnímu tlaku. To znamená, že ideální rychlost pro vynoření v hloubce je vyšší, než je tomu blíže k hladině. SCUBAPRO MERIDIAN 44

45 3. Meridian jako potápěčský počítač Meridian určuje ideální rychlost vynoření individuální v rozpětí od 7 do 20 m/min. Doporučené rychlosti vynoření dle hloubky jsou uvedeny v následující tabulce: DEPTH = hloubka ASC SPEED = rychlost vynoření m = metry ft = stopy Symbol SLOW ( ZPOMALTE) Je-li rychlost vynoření větší než 110% ideální hodnoty, objeví se na displeji symbol SLOW (ZPOMALTE). V případě rychlosti vynoření větší než 140% ideální hodnoty bude symbol SLOW na displeji blikat. Meridian má k dispozici rovněž zvukový alarm pro případ překročení 110% ideální rychlosti vynoření. Intenzita alarmu je přímo úměrná míře překročení ideální rychlosti pro vynoření. V případě rychlého vynoření může Meridian předepsat dekompresní zastávku dokonce i v rámci fáze bez zastávky, neboť hrozí riziko formace mikrobublin. Pomalé vynořování z větší hloubky může způsobit zvýšenou saturaci tkání dusíkem a prodloužení jak doby dekomprese, tak i celkové doby vynoření. Z menší hloubky může pomalé vynořování zkrátit dobu dekomprese. Příliš vysoké rychlosti vynořování registrované delší dobu jsou vždy zaznamenány do deníku. VAROVÁNÍ Ideální rychlost vynoření nesmí být překračována, neboť by takové jednání mohlo vést k vytváření mikrobublin s moţnými zdravotními následky či dokonce smrtí. Alarm bude aktivní tak dlouho, dokud bude skutečná rychlost vynoření představovat 110% doporučené rychlosti pro vynoření či více MOD/ ppo 2 VAROVÁNÍ Maximální provozní hloubka (MOD) by neměla být překračována. Nerespektování alarmu můţe vést k otravě kyslíkem. Překročení limitu parciálního tlaku kyslíku ppo 2 (1,6 barů) můţe vést k náhlým křečím s váţnými zdravotními důsledky včetně rizika smrti potápěče. Při překročení maximální provozní hloubky (MOD) začne údaj o hloubce blikat a v dolním řádku se objeví MOD, abyste viděli, o kolik jste tuto hloubku překročili. Navíc bude Meridian vydávat zvukový tón jako výstrahu. Blikání i zvukový alarm neustanou, dokud se nevrátíte nad úroveň MOD. SCUBAPRO MERIDIAN 45

46 3. Meridian jako potápěčský počítač CNS O 2 = 100% VAROVÁNÍ Jakmile hodnota CNS O 2 dosáhne 100%, hrozí riziko otravy kyslíkem. Je nutné zahájit postup pro ukončení ponoru. Meridian sleduje příjem kyslíku prostřednictvím tzv. kyslíkových hodin (CNS O 2 ). Jakmile dosáhne vypočítaná hodnota CNS O 2 100%, budou se 12 vteřin ozývat zvukové signály a hodnota CNS O 2 bude blikat v dolním pravém rohu. Blikání bude pokračovat, dokud hodnota CNS O 2 neklesne znovu pod 100%. CNS O 2 = 100% Zvukový signál se bude opakovat po 5 vteřinách vždy v minutových intervalech po prvním zjištění překročení hodnoty CNS O2 po celou dobu, po kterou bude hodnota CNS O2 nad úrovní 100% nebo dokud neklesne hodnota ppo2 pod 0,5 barů (seznam hloubek, ve kterých ppo2 odpovídá hodnotě 0,5 barů u některých obvyklých směsí Nitrox viz kapitola 3.10 Potápění se směsí Nitrox nebo jinou dekompresní dýchací směsí) Nedodržená dekompresní zastávka VAROVÁNÍ Nedodrţení povinné dekompresní zastávky můţe vést k váţným zdravotním komplikacím či dokonce smrti potápěče. Pokud se při předepsané dekompresní zastávce vynoříte o více než 0,5 m nad úroveň požadované zastávky, spustí se alarm. Hodnota aktuální hloubky a hodnota požadované hloubky zastávky budou blikat. Současně uslyšíte zvukový signál jako výstrahu. Toto bude pokračovat po celou dobu vašeho pobytu nad úrovní požadované zastávky o více než 0,5 m. Nedodržená dekompresní zastávka Nízký stav baterie VAROVÁNÍ Nikdy nezačínejte nový ponor, pokud na displeji bliká symbol baterie. Mohlo by dojít k vypnutí počítače během ponoru a v důsledku nedostupnosti jeho funkcí pak k váţným zdravotním komplikacím či dokonce smrti. Během ponoru vás Meridian upozorní na nedostatečnou kapacitu baterie dvěma způsoby: Zobrazením stálého symbolu baterie na displeji. To znamená, že ponor je možné dokončit, aniž by bylo nutné baterii vyměnit - ale je nutné ji vyměnit po návratu na hladinu (před dalším ponorem) SCUBAPRO MERIDIAN 46

47 3. Meridian jako potápěčský počítač Zobrazením blikajícího symbolu na displeji. V tomto případě je nutné okamžitě zahájit postup k ukončení ponoru, neboť baterie nemá dostatečnou kapacitu pro bezpečné dokončení ponoru a může dojít k náhlému vypnutí počítače během ponoru. Pokud symbol baterie na displeji bliká, není možné aktivovat podsvícení displeje a stejně tak nebudou aktivní zvukové výstrahy a alarmy Nastavení záložek Stisknutím a podržením tlačítka podsvícení můžete vytvořit libovolný počet záložek kdykoliv budete během ponoru chtít. Tyto záložky se poté zobrazí v profilu ponoru (v aplikaci JavaTRAK) Odpočítávání času bezpečnostní zastávky Pokud bude během ponoru dosažena hloubka alespoň 10 m, spustí se v hloubce 5 m automaticky odpočítávání času bezpečnostní zastávky. Klesnete-li znovu pod úroveň 6,5 m, odpočítávání času zmizí a znovu se objeví doba bez zastávky. Po návratu do hloubky 5 m se znovu automaticky spustí odpočítávání času bezpečnostní zastávky. Budete-li setrvávat v hloubce do 6,5 m a nebudete-li mít žádné dekompresní povinnosti, můžete kdykoliv stisknutím tlačítka -/DOWN manuálně odpočítávání času bezpečnostní zastávky vynulovat. Ikona bezpečnostní zastávky Zbývající čas (min:sec) Aktivace podsvícení Pro aktivaci podsvícení pouţijte tlačítko LIGHT (podsvícení). Implicitní doba podsvícení je 6 vteřin, ale můžete si ji sami nastavit v rozmezí od 4 do 60 vteřin (po vteřině). Podsvícení není k dispozici v případě, že na displeji svítí varování na nízkou kapacitu baterie (bliká symbol baterie) Potápění při různých úrovních mikrobublin (MB) Mikrobubliny jsou drobné bublinky, které se mohou vytvořit v těle potápěče během každého ponoru,a které tělo postupně opouští během vynořování či po vynoření. Ponory v rámci času bez zastávky nebo dodržování dekompresních zastávek vytváření mikrobublin v krevním oběhu potápěče nezabrání. Počítač Meridian je ovšem vybaven pokročilým algoritmem SCUBAPRO s označením ZH-L8 ADT MB, který přispívá ke snižování množství těchto mikrobublin v těle. Tento pokročilý algoritmus umožní uživateli zvolit si míru konzervativnosti jeho přístupu a výrazně tak vylepšuje světově uznávaný a časem prověřený algoritmus ZH-L8 ADT. Stanoveno je celkem pět úrovní míry konzervativnosti (nebo míry mikrobublin) L1 - L5, přičemž L5 je nejvíce konzervativní a L1 je jen o něco málo konzervativnější než standardní ZH-L8 ADT (označovaný také úrovní L0). Zvolením úrovně mikrobublin (MB) L1 až L5 upraví algoritmus tak, aby byl konzervativnější a potápěč tak má k dispozici buď kratší časy bez zastávky nebo hlubší či delší dekompresní zastávky (označované i jako úrovňové zastávky), než kdyby se potápěl při úrovni L0. Následně tělo potápěče přijme buď méně dusíku (kratší ponory bez zastávek) nebo bude schopné více dusíku uvolnit před vynořením (ponory s úrovňovými zastávkami). Oba tyto přístupy přispívají ke snižování množství mikrobublin v těle potápěče na konci každého ponoru. Informace o nastavování úrovní mikrobublin (MB) viz kapitola Nastavení úrovně mikrobublin (MB). SCUBAPRO MERIDIAN 47

48 3. Meridian jako potápěčský počítač Informace na displeji Při potápění s jinou úrovní MB než L0 Meridian stále provádí všechny výpočty související s úrovní L0, ovšem jen na pozadí. Pro porozumění vztahu mezi úrovní MB a výpočty souvisejícími s úrovní L0 na pozadí a také pro vysvětlení způsobu jejich zobrazení na displeji jsme použili příklad ponoru s úrovní MB nastavenou na L3. Informace L3 na Informace L0 na pozadí Podrobnosti o informacích na displeji displeji Bez zastávky Bez zastávky Na displeji je uveden čas bez zastávky L3 Úrovňová zastávka Bez zastávky Na displeji jsou informace o úrovňové zastávce L3. Zobrazí se současně bílý symbol STOP. Úrovňová zastávka Dekomprese Na displeji jsou informace o úrovňové zastávce L3. Vedle bílého symbolu STOP je na displeji rovněž černý symbol DECO, který poukazuje na to, že dekomprese je rovněž na úrovni L Zobrazení informací souvisejících s úrovní L0 Během ponoru souvisí vždy informace, které jsou zobrazeny na displeji, s aktuální nastavenou úrovní mikrobublin (MB). Nicméně na pozadí jsou k dispozici rovněž data pro úroveň L0 (jako alternativní informace). Stisknete-li několikrát tlačítko +/UP, budou na displeji na 5 vteřin zobrazeny informace platné pro úroveň L0, namísto aktuální nastavené úrovně MB. Poté budou znovu nahrazeny informacemi pro aktuální úroveň MB. Po dobu, po kterou jsou na displeji informace platné pro úroveň L0, je v nejspodnějším řádku displeje zobrazen symbol L0. Díky tomu budete vědět, jaká je maximální možná doba bez zastávky nebo jaké jsou povinnosti co se týče dekomprese Posloupnost úrovní MB Potápíte-li se v rámci určité úrovně mikrobublin (MB), Meridian provádí na pozadí veškeré výpočty související s úrovní L0 a rovněž pro všechny další úrovně MB, které se nachází mezi tou aktuální úrovní a úrovní L0. To dává potápěči potřebnou flexibilitu, neboť může začít s určitou úrovní MB, ale poté postupně předcházet do dalších úrovní, směrem k nejméně konzervativní úrovni MB. Pokud například začnete ponor s úrovni MB L4, ale rozhodnete se neprovést všechny požadované zastávky pro úroveň L4, můžete projít ostatními úrovněmi (L3, L2, L1) až do úrovně L0. Povinné jsou totiž vždy a pouze dekompresní zastávky, které se váží k úrovni L0 - ty musí být respektovány vždy a bez výjimek. Úrovňové zastávky, které počítač stanoví pro vyšší (více konzervativní) úrovně mikrobublin jsou pouze doporučením (nikoliv povinností). SCUBAPRO MERIDIAN 48

49 3. Meridian jako potápěčský počítač Ignorované úrovňové zastávky/ snížená úroveň MB Je-li požadována úrovňová zastávka a vy vystoupáte o 1,5 m nebo více nad hloubku této úrovňové zastávky, Meridian sníží vaši aktuální úroveň mikrobublin (MB) na následující úroveň, která bude slučitelná s aktuální hloubkou. Pokud se toto stane, nová aktivní úroveň mikrobublin bude zobrazena na displeji počítače. Nebude tak již možné dokončit ponor s úrovní MB, kterou jste nastavili na začátku ponoru. Bude-li hloubka úrovňové zastávky stejná, jako hloubka dekompresní zastávky, způsobí případné vynoření o 1,5 m (či více) nad tuto hloubku přepnutí na úroveň MB L0. Po skončení každého ponoru, po dobu pěti minut po dosažení hladiny, bude aktivní (snížená) úroveň MB zobrazena na displeji. Po pěti minutách se počítač Meridian přepne do povrchového režimu a vrátí úroveň MB zpět na hodnotu, která byla nastavena před zahájením ponoru Zastávky PDI Meridian je vybaven inovativní funkcí zastávek závislých na profilu ponoru (PDIS), kterou nabízí i další potápěčské počítače Scubapro. Zastávka PDI (PDIS) optimalizuje vyloučení dusíku z tkání, neboť je plánovaná s přihlédnutím k aktuálnímu nasycení vašich tkání dusíkem (stanoví se na základě aktuálního profilu ponoru). Jakmile je během ponoru dosaženo úrovně, při které počítač doporučí provést zastávku PDI, objeví se symbol PDIS a hloubka navrhované zastávky v dolním řádku počítače. Jakmile vystoupáte do hloubky, která je navržena pro uskutečnění zastávky PDI a nemáte-li žádné dekompresní povinnosti, objeví se v prostředním řádku displeje počítače značka STOP, začne odpočítávání času (2 minut) a symbol PDIS bude blikat. Symbol PDIS Hloubka navrhované zastávky PDI Jakmile dosáhnete příslušné hloubky pro zastávku PDIS, měli byste v této hloubce zůstat (držet se v zóně -0,5 m/ + 3,0 m kolem této hloubky). Porušíte-li tuto zónu (klesnete buď níže nebo výše), počítadlo PDIS se deaktivuje a počítač Meridian vypočítá novou hloubku PDIS. Je-li požadována dekomprese, zůstane tato informace v prostředním řádku. V tomto případě se počítadlo PDIS nezobrazí, pouze bude na displeji blikat symbol PDIS po dobu 2 minut, které jsou doporučeným časovým intervalem pro setrvání v předepsané zóně PDIS. VAROVÁNÍ I přesto, ţe splníte předepsanou zastávku PDI, musíte vykonat předepsanou bezpečnostní zastávku v hloubce 5 m po dobu 3 aţ 5 minut. Provedení 3 aţ 5-ti minutové zastávky v hloubce 5 m na závěr kaţdého ponoru je vţdy tou nejlepší prevencí, kterou můţete pro své zdraví učinit. SCUBAPRO MERIDIAN 49

50 3. Meridian jako potápěčský počítač 3.12 Režim měřícího přístroje (GAUGE) Nachází-li se počítač Meridian v režimu měřícího přístroje (GAUGE), bude pouze monitorovat hloubku, čas ponoru a teplotu. Nebude tedy provádět žádné dekompresní výpočty. Do režimu měřícího přístroje můžete přejít pouze v případě, že je váš počítač zcela desaturovaný. V režimu měřícího přístroje rovněž nefungují žádné zvukové výstrahy či alarmy (s výjimkou upozornění na slabou baterii). VAROVÁNÍ Ponory v reţimu měřícího přístroje (GAUGE) provádíte vţdy a pouze na vlastní riziko. Po reţimu měřícího přístroje musíte počkat minimálně 48 hodin, neţ je moţné potápět se s počítačem v běţném reţimu ponoru (s dekompresními výpočty). Jste-li v režimu měřícího přístroje nad hladinou, Meridian nebude ukazovat ani zbývající dobu desaturace, ani hodnotu CNS O 2 %. Bude nicméně zobrazovat povrchový interval (až 24 hodin) a bezodletovou dobu (až 48 hodin). A právě tato bezodletová doba vyjadřuje zároveň i dobu, po kterou není možné potápěčský počítač použít k dalšímu (běžnému) ponoru. Režim měřícího přístroje nad hladinou zobrazuje po příslušném ponoru dobu ponoru v horním řádku. V prostředním řádku běží odpočítávání času od zahájení ponoru nebo od posledního manuálního restartu. V dolním řádku je uvedena maximální hloubka dosažená při ponoru. Po pěti minutách se zobrazení displeje změní na standardní zobrazení režim měřícího přístroje. Doba ponoru Během ponoru v režimu měřícího přístroje (GAUGE) bude Meridian zobrazovat v prostředním řádku stopky. Ty je možné kdykoliv resetovat a tedy znovu spustit stisknutím tlačítka +/UP. Max. hloubka Stopky V režimu měřícího přístroje je možné resetovat i průměrnou hloubku. Pro tento účel stiskněte a podržte tlačítko -/DOWN. Podobně jako u běžného potápěčského počítače můžete stisknutím a podržením tlačítka +/UP zobrazit denní čas (na 5 vteřin) v prostředním řádku displeje a také další alternativní údaje (v dolním řádku). Na obrázku níže byl vybrán denní čas (1 vteřina po 10. hodině) v kombinaci s teplotou vody (20 C). Alternativní informace lze volit v následujícím pořadí: 1. Max. hloubka (po zjištění vynoření o alespoň 1 m) 2. Teplota 3. Průměrná hloubka 4. Aktuální čas v prostředním řádku, teplota ve spodním řádku Denní čas Teplota vody SCUBAPRO MERIDIAN 50

51 3. Meridian jako potápěčský počítač 3.13 Režim APNOE Počítač Meridian je vybaven pokročilým režimem APNOE. Mezi hlavní jeho rysy patří rychlejší vzorkovací frekvence než v běžném režimu potápění s přístrojem (SCUBA) a funkce alarmu ušité na míru právě potápění v režimu APNOE. Max. hloubka Doba ponoru Počítač Meridian měří hloubku v režimu APNOE každé 0,25 vteřiny, aby byly zajištěny skutečně precizní a aktuální informace o hloubce ponoru a stanovení max. hloubky. Do deníku se informace ukládají každou 1 vteřinu. Větší množství ukládaných dat vyžaduje rovněž větší požadavek na prostor a proto lze v režimu APNOE do deníku uložit asi jen 10 hodin údajů o ponorech. V režimu APNOE je rovněž možné zahájit a ukončit ponor manuálně stisknutím tlačítka -/DOWN. Tímto způsobem je možné používat počítač Meridian pro statické ponory APNOE, kdy normální hloubka pro zahájení ponoru (což je 0,8 metrů) nespustí v počítači nový ponor. Povrchový Pořadové číslo režim ponoru APNOE REŽIM APNOE NA POVRCHU Aktuální hloubka Režim APNOE na povrchu (po ponoru) zobrazuje max. hloubku a také dobu trvání ponoru (4 minuty a 47 vteřin na našem obrázku vlevo) v horním řádku. V prostředním řádku je zobrazeno počítadlo povrchového intervalu (15 minut) a pokud neprovádíte opakované ponory, displej počítače Meridian přejde na standardní zobrazení režimu APNOE. V dolním řádku je pořadové číslo ponoru APNOE v rámci příslušné sekvence ponorů. Režim APNOE během ponoru ukazuje v horním řádku aktuální hloubku, v prostředním řádku čas a v dolním řádku pořadové číslo příslušného ponoru v rámci dané sekvence. Pokud se potápěč vynořuje nebo ponořuje, v dolním řádku se automaticky zobrazí rychlost. Doba ponoru Pořadové číslo ponoru APNOE Alternativní informace lze zobrazit pomocí tlačítka +/UP. Informace lze procházet v tomto pořadí: 1. Pořadové číslo ponoru 2. Srdeční tep (je-li aktivován) REŽIM APNOE BĚHEM PONORU SCUBAPRO MERIDIAN 51

52 4. Příslušenství počítače Meridian 4. PŘÍSLUŠENSTVÍ K POČÍTAČI MERIDIAN 4.1 Hrudníkový pás pro měření srdečního tepu Meridian přijímá signál ze srdečního pásu pro měření hrudního tepu SCUBAPRO. Na obrázku níže vidíte, kde se pás na těle nosí. Upravte pás vždy tak, aby pohodlně a pevně obepínal váš hrudník. Při používání potápěčského obleku je nutné nosit hrudníkový pás přímo na těle potápěče (v kontaktu s pokožkou). Je-li vaše kůže suchá nebo používáte-li suchý oblek, navlhčete oblast elektrod. Měření srdeční činnosti je nutné v počítači Meridian nejprve aktivovat (viz kapitola Nastavení pracovní zátěţe (limity srdečního tepu) pro další informace ohledně nastavení měření srdeční činnosti). Po každém ponoru omyjte důkladně hrudníkový pás v čisté vodě a uložte jej na suché místo. V kompletně vodotěsném hrudníkovém pásu není možné měnit baterii. U pásů s krytem komory baterie doporučujeme ponechat výměnu baterie na autorizovaném prodejci SCUBAPRO. Před použitím hrudního pásu zkontrolujte specifické podmínky jeho použití a maximální hloubku, ve které lze pás použít (na obalu). 4.2 Nylonový pásek na zápěstí Poznámka: Demontáž a montáž nylonového pásku pro použití hodinek na zápěstí vyžaduje použití speciálního nástroje. Doporučujeme svěřit případnou výměnu nylonového pásku autorizovanému prodejci SCUBAPRO. SCUBAPRO MERIDIAN 52

53 5. Rozhraní mezi Meridian a PC 5. ROZHRANÍ MEZI MERIDIAN A PC 5.1 Kolébka Komunikace mezi počítačem Meridian a vaším osobním počítačem (PC/MAC) je možná pouze po umístění Meridian do speciální kolébky. Komunikaci mezi počítačem Meridian a kolébkou je zajištěna kontaktními spoji na pouzdře počítače. Proto budou-li kontakty počítače nebo kontakty v kolébce znečištěny, je nutné je před použitím důkladně očistit vlhkou tkaninou. Abyste počítač Meridian nepoškrábali, přiložte nejprve kontakty k sobě a teprve poté počítač vtlačte do kolébky. 5.2 Úvod do aplikace LogTRAK od SCUBAPRO LogTRAK je softwarová aplikace, která umožňuje počítači Meridian komunikovat s PC s operačním systémem Windows nebo Mac. Abyste mohli plně využít všech funkcí a rysů, které tento software nabízí, musíte vytvořit komunikační propojení mezi vaším osobním počítačem a počítačem Meridian vloženým v kolébce. Pro zahájení komunikace: 1. Připojte kolébku k vašemu PC pomocí přiloženého kabelu 2. Spusťte aplikaci LogTRAK SCUBAPRO na vašem PC 3. Zvolte sériový port, ke kterému je kolébka připojena Zvolte Extras -> Options (volby) -> download (stáhnout data) Poté zvolte komunikační port, který je vyhrazen pro kolébku s počítačem Meridian. 4. Vložte Meridian do kolébky Stažení dat (profilů ponorů) Zvolíte-li v LogTrak možnost Dive (ponor) -> Cradle (kolébka): Download Dives (stáhnout ponory), můžete přenést deník z počítače Meridian do vašeho PC nebo MAC. Existují tři hlavní pohledy - vždy na jednu část záznamu o příslušném ponoru: Profil zobrazující grafická data ponoru Detaily o ponoru (zde je možné například editovat údaje o zařízení nebo lahvi s dýchací směsí) Místo (označení místa uskutečnění ponoru na mapě světa) Výběr záložky s příslušným zobrazením můžete provést nahoře hlavního okna. SCUBAPRO MERIDIAN 53

54 5. Rozhraní mezi Meridian a PC Změna výstrah/ nastavení a čtení údajů z potápěčského počítače Meridian Zvolením Extras -> Computer settings (nastavení počítače) můžete aktivovat/ deaktivovat výstrahy, které není možné nastavovat přímo v počítači Meridian prostřednictvím běžných nabídek a funkcí. V kapitole 3.11 Výstrahy a alarmy se dozvíte více o možných volbách, které můžete v této souvislosti nastavit. Rovněž můžete změnit zobrazené jednotky (metrické/ imperiální). Zvolte Extras -> Options (volby) -> measurement units (měrné jednotky): SCUBAPRO MERIDIAN 54

55 6. Péče o Meridian 6. PÉČE O MERIDIAN 6.1 Technické informace Provozní nadmořská výška: s dekompresí - od výšky moře až do 4000 m nad mořem bez dekomprese (režim měřícího přístroje) - jakákoliv nadmořská výška Max. provozní hloubka (MOD): 120 m, rozlišení po 0,1 m do 99,9 m a po 1 m v hloubce nad 100 m. Rozlišení ve stopách je vždy 1 stopa. Přesnost je 2% (tj. +/- 0,2 m). Rozpětí dekompresních výpočtů: 0,8 m až 120 m Hodiny: mechanismus quartz, čas, datum, zobrazení doby ponoru až do 999 minut Koncentrace kyslíku: nastavitelná od 21% do 100% Provozní teplota: -10 C C Napájení: lithiová baterie CR2032 Ţivotnost baterie: 2 roky nebo 300 ponorů (podle toho, která situace nastane dříve). Skutečná životnost baterie závisí na počtu ponorů za rok, délce každého ponoru, teplotě vody a také četnosti používání podsvícení displeje. 6.2 Údržba Přesnost zobrazované hloubky by měla být ověřena každé dva roky autorizovaným prodejcem SCUBAPRO. Mimo tuto kontrolu je počítač Meridian více méně bezúdržbové zařízení. Meridian je vyroben z ušlechtilé oceli nejvyšší kvality. Slaná voda a v ní rozpuštěné látky mohou způsobovat korozi. Případná vrstva nečistot může poškodit nebo narušit některé funkce počítače Meridian. Proto je nutné Meridian po každém ponoru důkladně omýt čistou vodou a jakmile to bude nutné, vyměnit i jeho baterii. Aby se předešlo možným problémům s počítačem Meridian, sestavili jsme seznam několika doporučení, která vám pomohou zajistit roky bezproblémového používání tohoto výrobku: Pozor na prudké nárazy či pády Meridian. Nevystavujte Meridian intenzivnímu nebo přímému slunečnímu záření! Nenechávejte nikdy Meridian v uzavřeném neprodyšném obalu - vždy zajistěte větrání. V případě problémů s vodními kontakty použijte mýdlovou vodu a omyjte je důkladně. Nikdy neošetřujte kontakty silikonovým lubrikantem! Nikdy nečistěte Meridian tekutými rozpouštědly! Před každým ponorem zkontrolujte kapacitu baterie! Objeví-li se varování, vyměňte baterii! V případě jakéhokoliv chybového hlášení na displeji odneste Meridian autorizovanému prodejci SCUBAPRO ke kontrole a servisu. SCUBAPRO MERIDIAN 55

56 6. Péče o Meridian 6.3 Výměna baterie VAROVÁNÍ Doporučujeme ponechat výměnu baterie na autorizovaném prodejci SCUBAPRO. Při výměně baterie je nutné postupovat s mimořádnou péčí a opatrností, aby nedošlo k vniknutí vody do počítače. Záruka se samozřejmě nevztahuje na škody způsobené vniknutím vody do počítače poškozeným krytem v důsledku nesprávné či neopatrné výměny baterie. Meridian ukládá informace o nasycení tkání dusíkem do pevné paměti, takže baterii je možné vyměnit kdykoliv, aniž by došlo ke ztrátě informací. Poznámka: Po ponoru (na povrchu) ukládá Meridian údaje o desaturaci tkání potápěče vždy jednou za hodinu (dokud není dokončena kompletní desaturace). Budete-li měnit baterii v momentě, kdy desaturace nebyla zcela dokončena, může dojít ke ztrátě údajů o nasycení tkání dusíkem. Meridian si nicméně pamatuje vždy poslední uložený stav a proto může dojít k tomu, že po výměně baterie se nebudou zobrazené údaje o zbytkové saturaci (doba desaturace, povrchový interval, bezodletová doba nebo CNS O 2 ) zcela shodovat s tím, co jste na displeji viděli těsně před výměnou baterie. Po výměně baterie musíte vždy znovu nastavit datum a čas. O-kroužek je nutné vyměnit vždy, když otevřete tělo počítače Meridian. 6.4 Záruka Na potápěčský počítač Meridian se vztahuje 2-roční záruka. Ta kryje případné vady v řemeslném provedení a funkcích přístroje. Záruka se týká pouze počítačů, které byly zakoupeny u autorizovaného prodejce SCUBAPRO. Případné opravy nebo výměny v době záruky neprodlužují záruční dobu přístroje. Záruka se nevztahuje na vady nebo škody vzniklé v důsledku: - nadměrného opotřebení; - vnějších vlivů, např. poškození při přepravě, poškození v důsledku častých pádů a prudkých nárazů; - servisu, oprav nebo otevření pouzdra počítače neoprávněnou osobou; - tlakových testů, které se neuskutečnily ve vodě; - nehod při potápění; - nesprávného namontování krytu baterie. V členských zemích EU se záruka řídí zákony platnými v jednotlivých členských zemích EU. Veškeré reklamační nároky musí být zaslány s originálem dokladu o nákupu autorizovanému prodejci SCUBAPRO. Jejich seznam je na webové stránce SCUBAPRO MERIDIAN 56
