Elektronický Přepínač 1x KVM, 8xPC/16xPC

Transkript

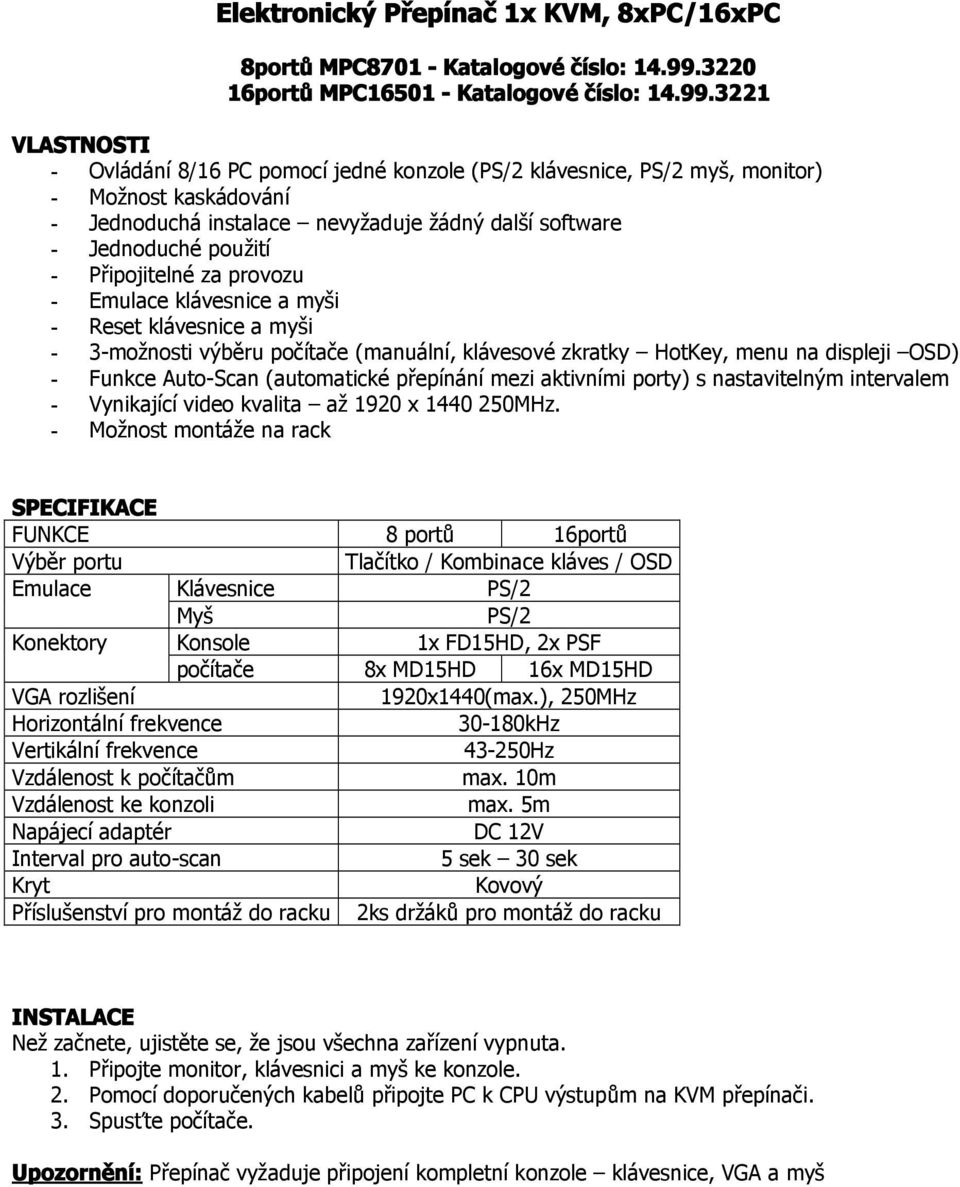

1 Elektronický Přepínač 1x KVM, 8xPC/16xPC 8portů MPC Katalogové číslo: portů MPC Katalogové číslo: VLASTNOSTI - Ovládání 8/16 PC pomocí jedné konzole (PS/2 klávesnice, PS/2 myš, monitor) - Možnost kaskádování - Jednoduchá instalace nevyžaduje žádný další software - Jednoduché použití - Připojitelné za provozu - Emulace klávesnice a myši - Reset klávesnice a myši - 3-možnosti výběru počítače (manuální, klávesové zkratky HotKey, menu na displeji OSD) - Funkce Auto-Scan (automatické přepínání mezi aktivními porty) s nastavitelným intervalem - Vynikající video kvalita až 1920 x MHz. - Možnost montáže na rack SPECIFIKACE FUNKCE 8 portů 16portů Výběr portu Tlačítko / Kombinace kláves / OSD Emulace Klávesnice PS/2 Myš PS/2 Konektory Konsole 1x FD15HD, 2x PSF počítače 8x MD15HD 16x MD15HD VGA rozlišení 1920x1440(max.), 250MHz Horizontální frekvence kHz Vertikální frekvence Hz Vzdálenost k počítačům max. 10m Vzdálenost ke konzoli max. 5m Napájecí adaptér DC 12V Interval pro auto-scan 5 sek 30 sek Kryt Kovový Příslušenství pro montáž do racku 2ks držáků pro montáž do racku INSTALACE Než začnete, ujistěte se, že jsou všechna zařízení vypnuta. 1. Připojte monitor, klávesnici a myš ke konzole. 2. Pomocí doporučených kabelů připojte PC k CPU výstupům na KVM přepínači. 3. Spusťte počítače. Upozornění: Přepínač vyžaduje připojení kompletní konzole klávesnice, VGA a myš

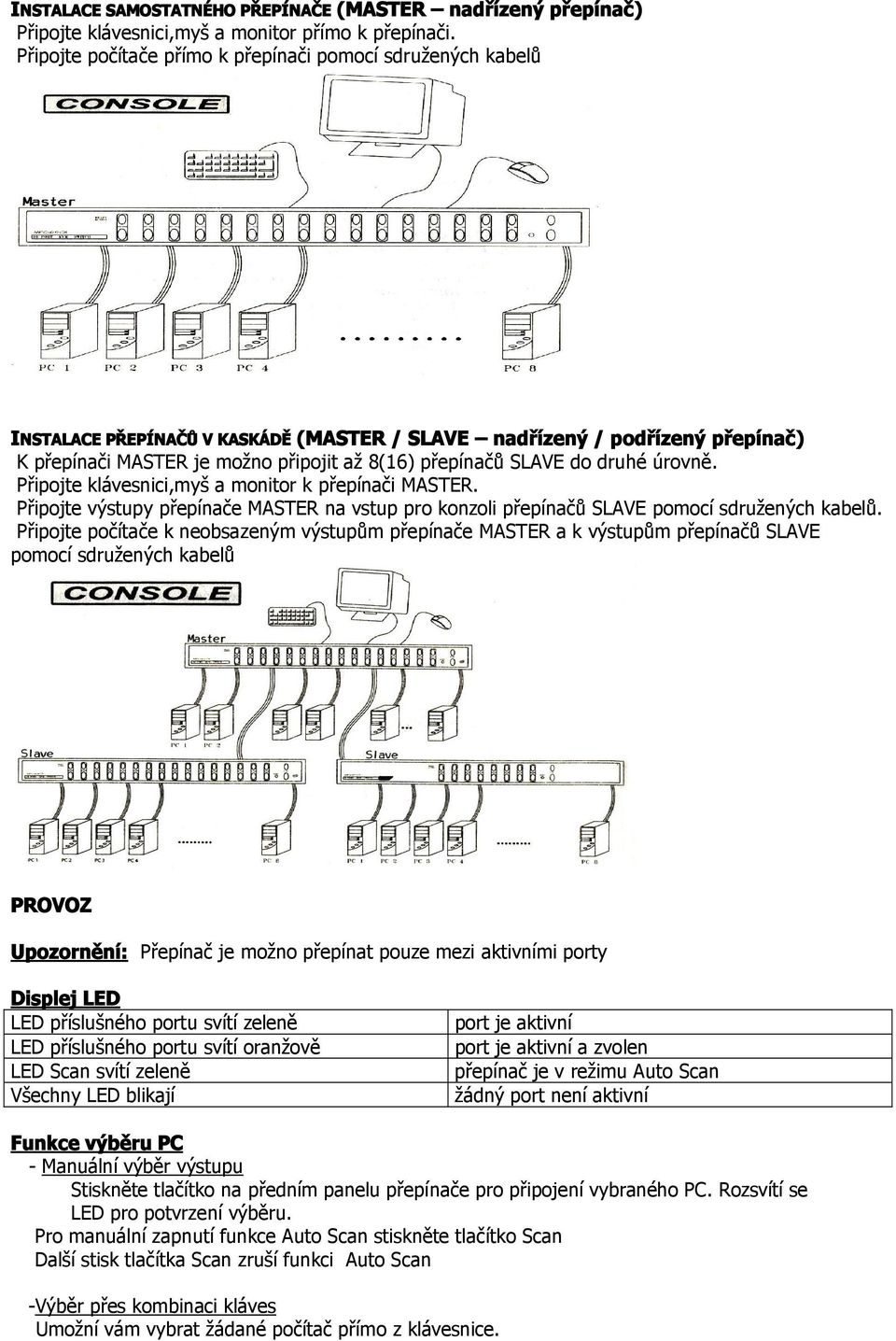

2 INSTALACE SAMOSTATNÉHO PŘEPÍNAČE (MASTER nadřízený přepínač) Připojte klávesnici,myš a monitor přímo k přepínači. Připojte počítače přímo k přepínači pomocí sdružených kabelů INSTALACE PŘEPÍNAČŮ V KASKÁDĚ (MASTER / SLAVE nadřízený / podřízený přepínač) K přepínači MASTER je možno připojit až 8(16) přepínačů SLAVE do druhé úrovně. Připojte klávesnici,myš a monitor k přepínači MASTER. Připojte výstupy přepínače MASTER na vstup pro konzoli přepínačů SLAVE pomocí sdružených kabelů. Připojte počítače k neobsazeným výstupům přepínače MASTER a k výstupům přepínačů SLAVE pomocí sdružených kabelů PROVOZ Upozornění: Přepínač je možno přepínat pouze mezi aktivními porty Displej LED LED příslušného portu svítí zeleně LED příslušného portu svítí oranžově LED Scan svítí zeleně Všechny LED blikají port je aktivní port je aktivní a zvolen přepínač je v režimu Auto Scan žádný port není aktivní Funkce výběru PC - Manuální výběr výstupu Stiskněte tlačítko na předním panelu přepínače pro připojení vybraného PC. Rozsvítí se LED pro potvrzení výběru. Pro manuální zapnutí funkce Auto Scan stiskněte tlačítko Scan Další stisk tlačítka Scan zruší funkci Auto Scan -Výběr přes kombinaci kláves Umožní vám vybrat žádané počítač přímo z klávesnice.

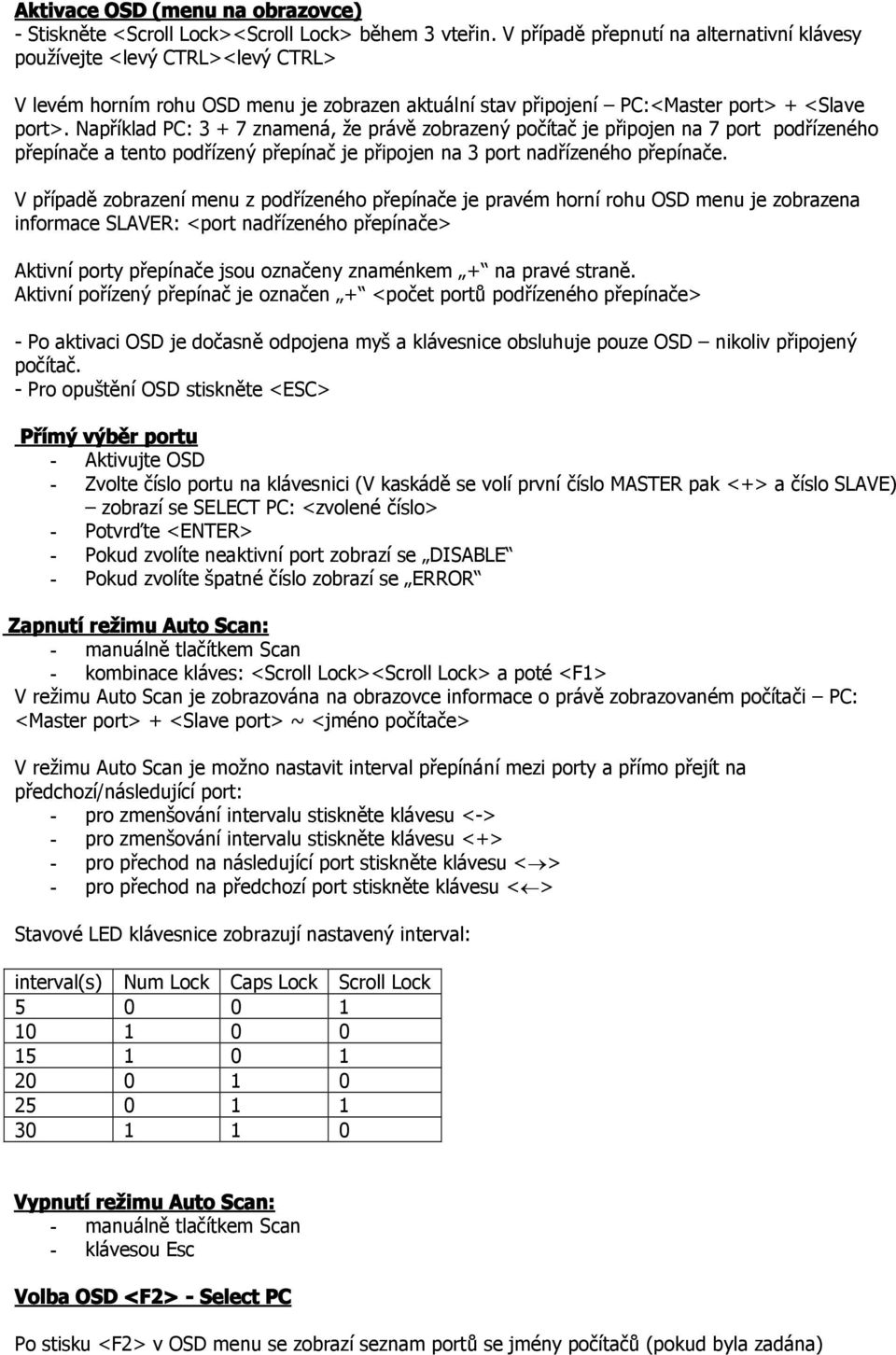

3 Aktivace OSD (menu na obrazovce) - Stiskněte <Scroll Lock><Scroll Lock> během 3 vteřin. V případě přepnutí na alternativní klávesy používejte <levý CTRL><levý CTRL> V levém horním rohu OSD menu je zobrazen aktuální stav připojení PC:<Master port> + <Slave port>. Například PC: znamená, že právě zobrazený počítač je připojen na 7 port podřízeného přepínače a tento podřízený přepínač je připojen na 3 port nadřízeného přepínače. V případě zobrazení menu z podřízeného přepínače je pravém horní rohu OSD menu je zobrazena informace SLAVER: <port nadřízeného přepínače> Aktivní porty přepínače jsou označeny znaménkem + na pravé straně. Aktivní pořízený přepínač je označen + <počet portů podřízeného přepínače> - Po aktivaci OSD je dočasně odpojena myš a klávesnice obsluhuje pouze OSD nikoliv připojený počítač. - Pro opuštění OSD stiskněte <ESC> Přímý výběr portu - Aktivujte OSD - Zvolte číslo portu na klávesnici (V kaskádě se volí první číslo MASTER pak <+> a číslo SLAVE) zobrazí se SELECT PC: <zvolené číslo> - Potvrďte <ENTER> - Pokud zvolíte neaktivní port zobrazí se DISABLE - Pokud zvolíte špatné číslo zobrazí se ERROR Zapnutí režimu Auto Scan: - manuálně tlačítkem Scan - kombinace kláves: <Scroll Lock><Scroll Lock> a poté <F1> V režimu Auto Scan je zobrazována na obrazovce informace o právě zobrazovaném počítači PC: <Master port> + <Slave port> ~ <jméno počítače> V režimu Auto Scan je možno nastavit interval přepínání mezi porty a přímo přejít na předchozí/následující port: - pro zmenšování intervalu stiskněte klávesu <-> - pro zmenšování intervalu stiskněte klávesu <+> - pro přechod na následující port stiskněte klávesu < > - pro přechod na předchozí port stiskněte klávesu < > Stavové LED klávesnice zobrazují nastavený interval: interval(s) Num Lock Caps Lock Scroll Lock Vypnutí režimu Auto Scan: - manuálně tlačítkem Scan - klávesou Esc Volba OSD <F2> - Select PC Po stisku <F2> v OSD menu se zobrazí seznam portů se jmény počítačů (pokud byla zadána)

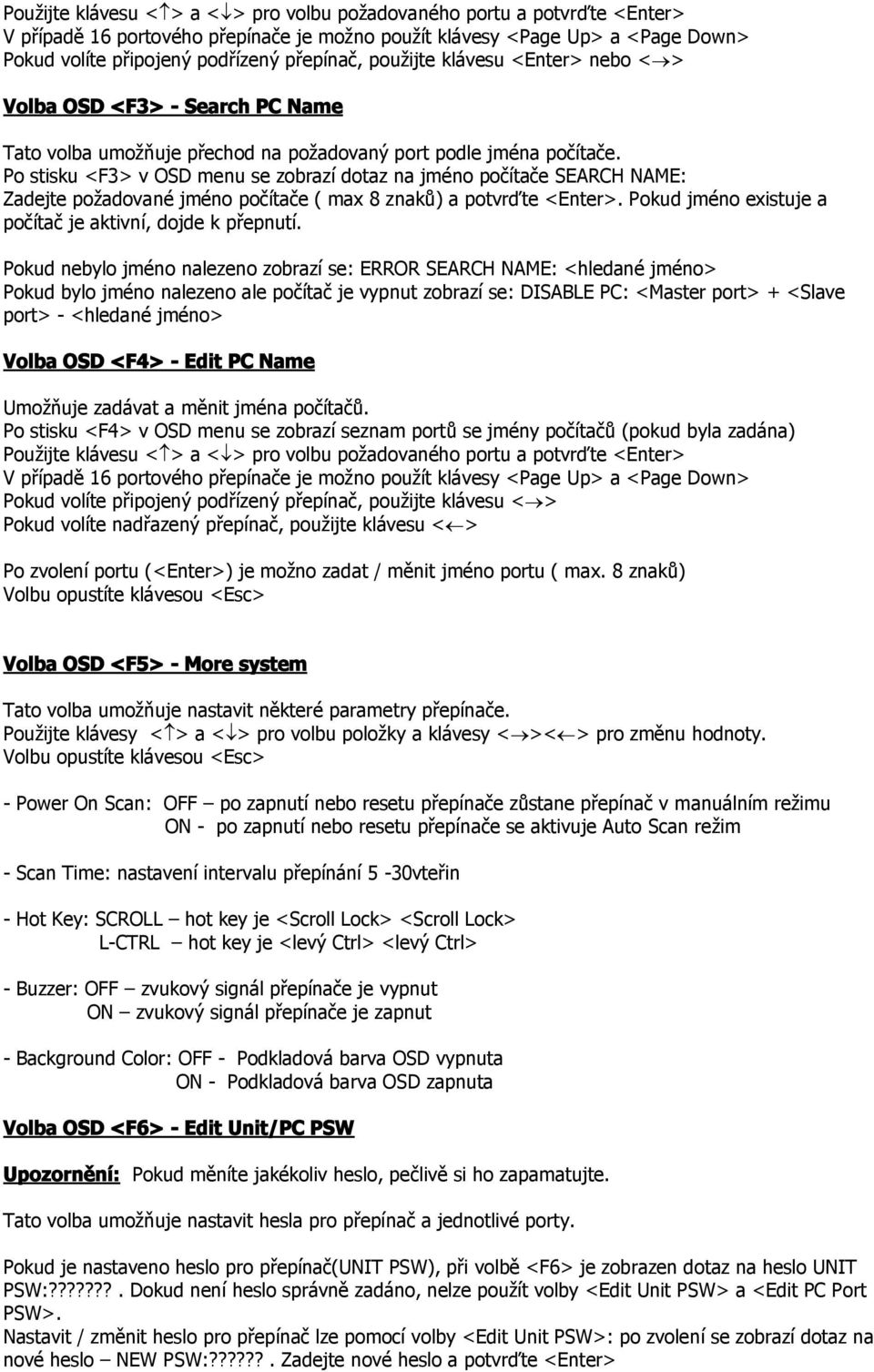

4 Použijte klávesu < > a < > pro volbu požadovaného portu a potvrďte <Enter> V případě 16 portového přepínače je možno použít klávesy <Page Up> a <Page Down> Pokud volíte připojený podřízený přepínač, použijte klávesu <Enter> nebo < > Volba OSD <F3> - Search PC Name Tato volba umožňuje přechod na požadovaný port podle jména počítače. Po stisku <F3> v OSD menu se zobrazí dotaz na jméno počítače SEARCH NAME: Zadejte požadované jméno počítače ( max 8 znaků) a potvrďte <Enter>. Pokud jméno existuje a počítač je aktivní, dojde k přepnutí. Pokud nebylo jméno nalezeno zobrazí se: ERROR SEARCH NAME: <hledané jméno> Pokud bylo jméno nalezeno ale počítač je vypnut zobrazí se: DISABLE PC: <Master port> + <Slave port> - <hledané jméno> Volba OSD <F4> - Edit PC Name Umožňuje zadávat a měnit jména počítačů. Po stisku <F4> v OSD menu se zobrazí seznam portů se jmény počítačů (pokud byla zadána) Použijte klávesu < > a < > pro volbu požadovaného portu a potvrďte <Enter> V případě 16 portového přepínače je možno použít klávesy <Page Up> a <Page Down> Pokud volíte připojený podřízený přepínač, použijte klávesu < > Pokud volíte nadřazený přepínač, použijte klávesu < > Po zvolení portu (<Enter>) je možno zadat / měnit jméno portu ( max. 8 znaků) Volbu opustíte klávesou <Esc> Volba OSD <F5> - More system Tato volba umožňuje nastavit některé parametry přepínače. Použijte klávesy < > a < > pro volbu položky a klávesy < >< > pro změnu hodnoty. Volbu opustíte klávesou <Esc> - Power On Scan: OFF po zapnutí nebo resetu přepínače zůstane přepínač v manuálním režimu ON - po zapnutí nebo resetu přepínače se aktivuje Auto Scan režim - Scan Time: nastavení intervalu přepínání 5-30vteřin - Hot Key: SCROLL hot key je <Scroll Lock> <Scroll Lock> L-CTRL hot key je <levý Ctrl> <levý Ctrl> - Buzzer: OFF zvukový signál přepínače je vypnut ON zvukový signál přepínače je zapnut - Background Color: OFF - Podkladová barva OSD vypnuta ON - Podkladová barva OSD zapnuta Volba OSD <F6> - Edit Unit/PC PSW Upozornění: Pokud měníte jakékoliv heslo, pečlivě si ho zapamatujte. Tato volba umožňuje nastavit hesla pro přepínač a jednotlivé porty. Pokud je nastaveno heslo pro přepínač(unit PSW), při volbě <F6> je zobrazen dotaz na heslo UNIT PSW:???????. Dokud není heslo správně zadáno, nelze použít volby <Edit Unit PSW> a <Edit PC Port PSW>. Nastavit / změnit heslo pro přepínač lze pomocí volby <Edit Unit PSW>: po zvolení se zobrazí dotaz na nové heslo NEW PSW:??????. Zadejte nové heslo a potvrďte <Enter>

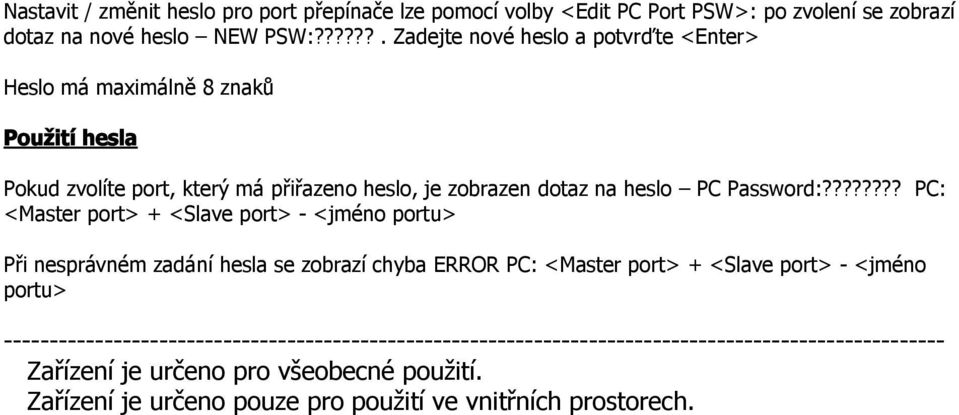

5 Nastavit / změnit heslo pro port přepínače lze pomocí volby <Edit PC Port PSW>: po zvolení se zobrazí dotaz na nové heslo NEW PSW:??????. Zadejte nové heslo a potvrďte <Enter> Heslo má maximálně 8 znaků Použití hesla Pokud zvolíte port, který má přiřazeno heslo, je zobrazen dotaz na heslo PC Password:???????? PC: <Master port> + <Slave port> - <jméno portu> Při nesprávném zadání hesla se zobrazí chyba ERROR PC: <Master port> + <Slave port> - <jméno portu> Zařízení je určeno pro všeobecné použití. Zařízení je určeno pouze pro použití ve vnitřních prostorech.
