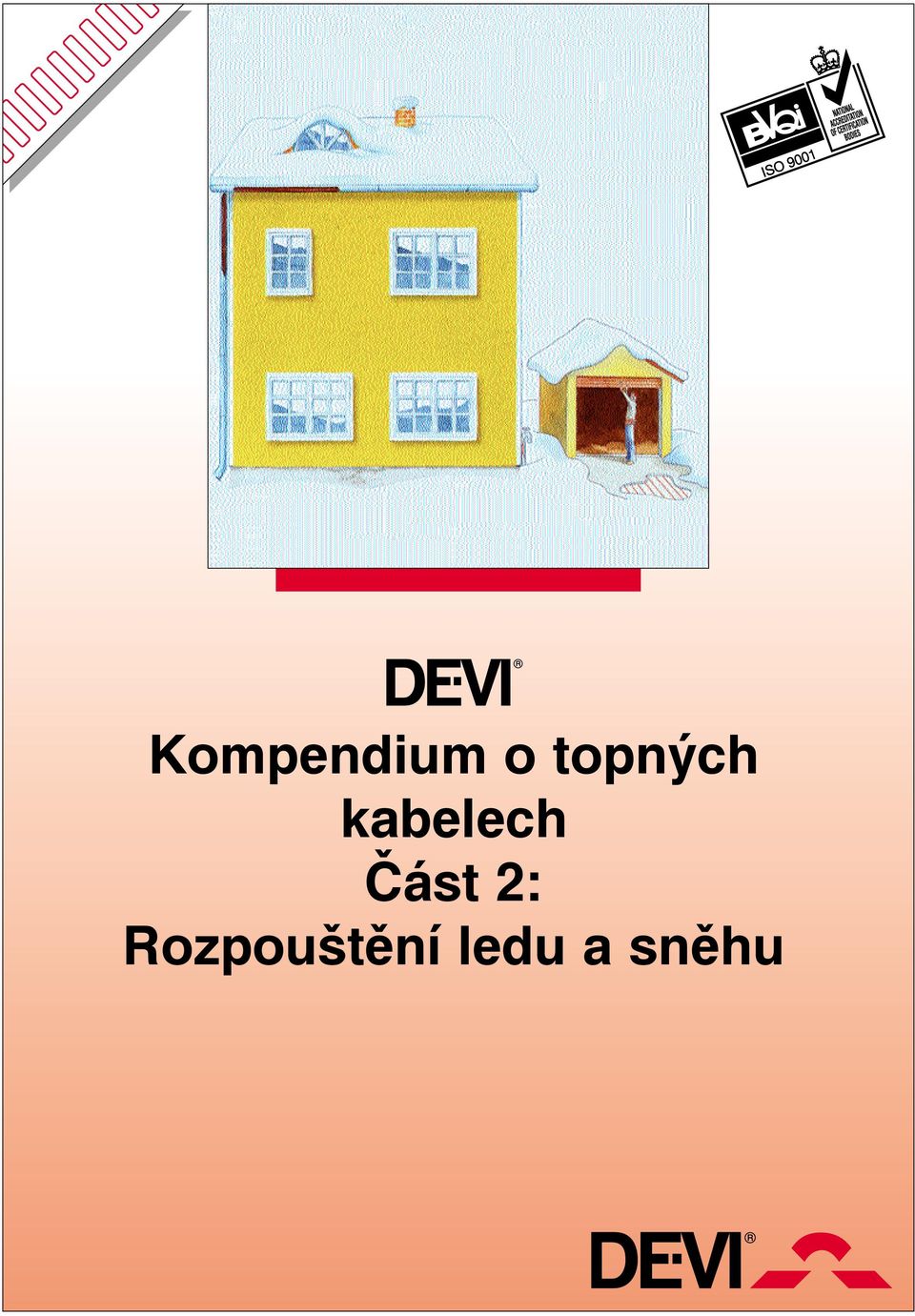

1 Kompendium o topných kabelech Část 2: Rozpouštění ledu a sněhu

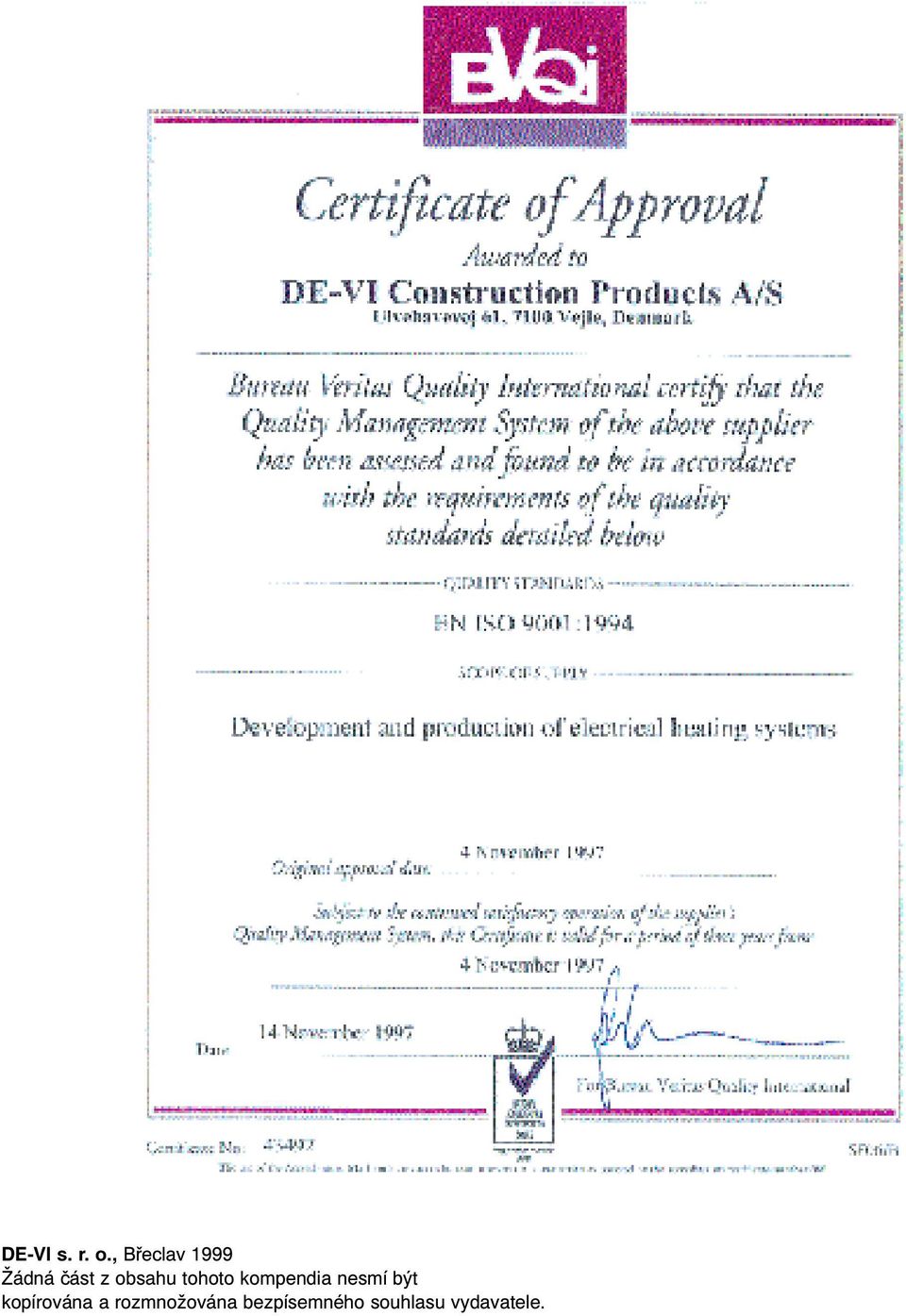

2 DE-VI s. r. o., Břeclav 1999 Žádná část z obsahu tohoto kompendia nesmí být kopírována a rozmnožována bezpísemného souhlasu vydavatele.

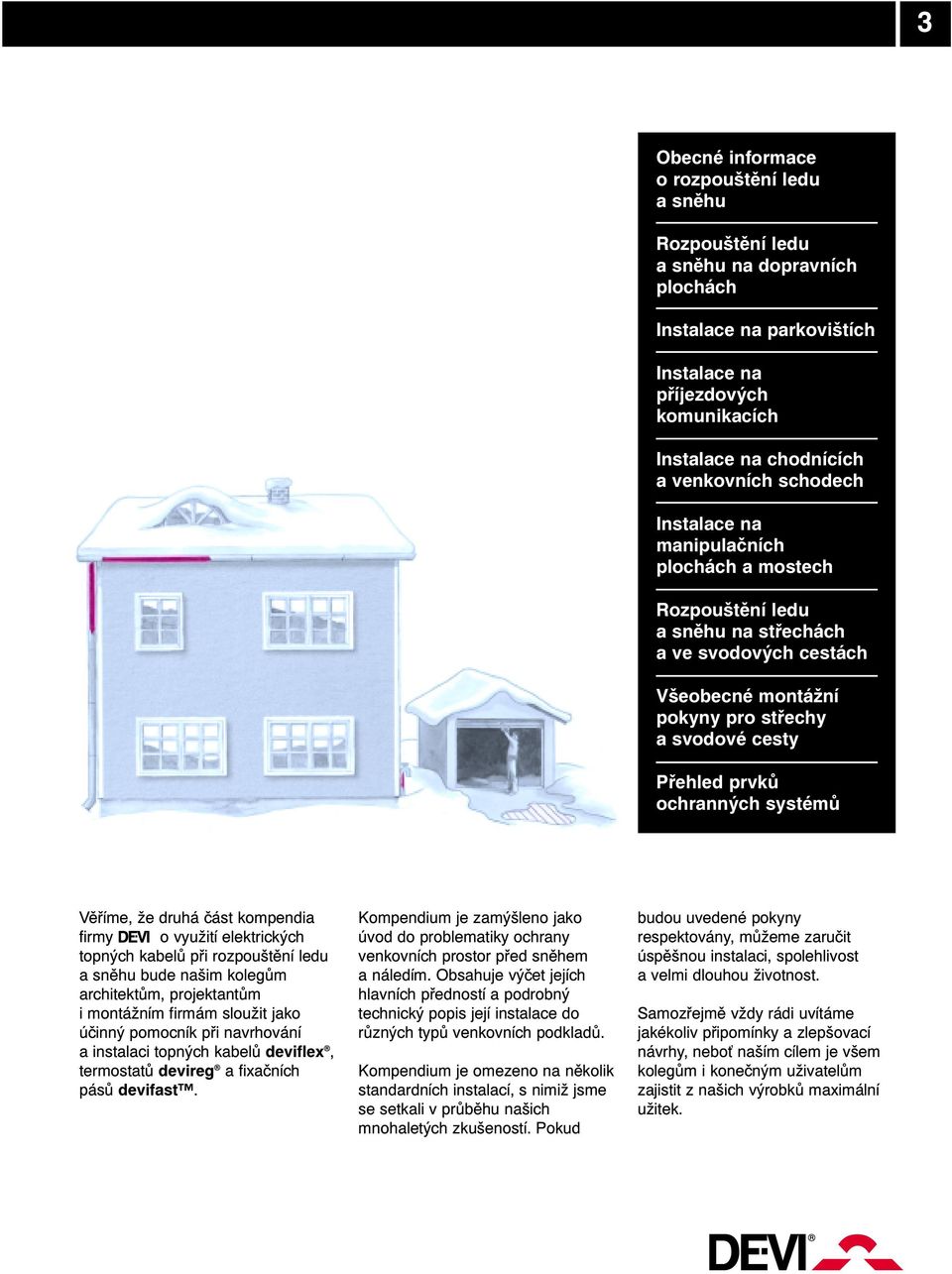

3 3 Obecné informace o rozpouštění ledu a sněhu Rozpouštění ledu a sněhu na dopravních plochách Instalace na parkovištích Instalace na příjezdových komunikacích Instalace na chodnících a venkovních schodech Instalace na manipulačních plochách a mostech Rozpouštění ledu a sněhu na střechách a ve svodových cestách Všeobecné montážní pokyny pro střechy a svodové cesty Přehled prvků ochranných systémů Věříme, že druhá část kompendia firmy DE-VIo využití elektrických topných kabelů při rozpouštění ledu a sněhu bude našim kolegům architektům, projektantům i montážním firmám sloužit jako účinný pomocník při navrhování a instalaci topných kabelů deviflex, termostatů devireg a fixačních pásů devifast. Kompendium je zamýšleno jako úvod do problematiky ochrany venkovních prostor před sněhem a náledím. Obsahuje výčet jejích hlavních předností a podrobný technický popis její instalace do různých typů venkovních podkladů. Kompendium je omezeno na několik standardních instalací, s nimiž jsme se setkali v průběhu našich mnohaletých zkušeností. Pokud budou uvedené pokyny respektovány, můžeme zaručit úspěšnou instalaci, spolehlivost a velmi dlouhou životnost. Samozřejmě vždy rádi uvítáme jakékoliv připomínky a zlepšovací návrhy, nebo naším cílem je všem kolegům i konečným uživatelům zajistit z našich výrobků maximální užitek.

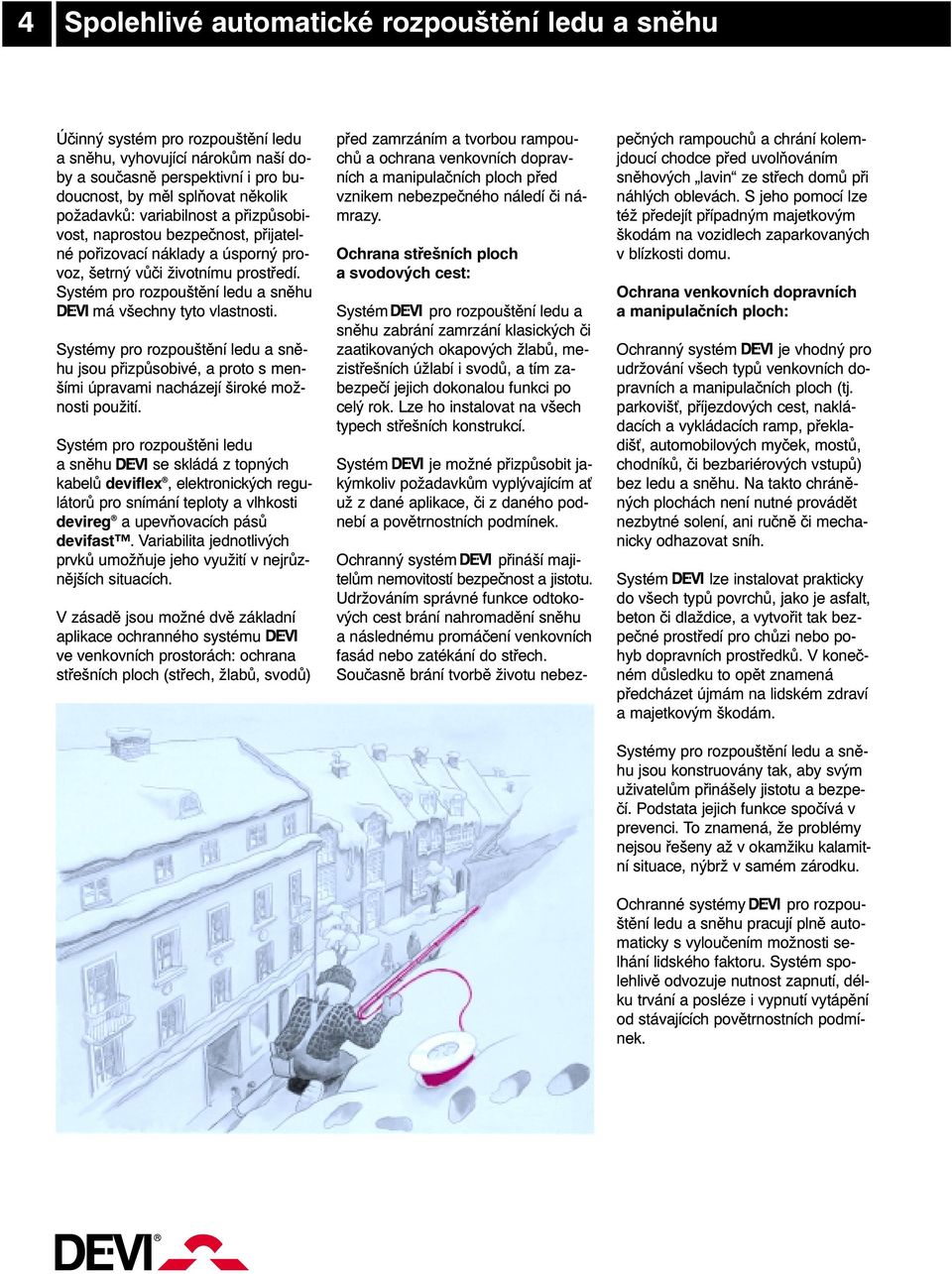

4 4 Spolehlivé automatické rozpouštění ledu a sněhu Účinný systém pro rozpouštění ledu a sněhu, vyhovující nárokům naší doby a současně perspektivní i pro budoucnost, by měl splňovat několik požadavků: variabilnost a přizpůsobivost, naprostou bezpečnost, přijatelné pořizovací náklady a úsporný provoz, šetrný vůči životnímu prostředí. Systém pro rozpouštění ledu a sněhu DEV má všechny tyto vlastnosti. Systémy pro rozpouštění ledu a sněhu jsou přizpůsobivé, a proto s menšími úpravami nacházejí široké možnosti použití. Systém pro rozpouštěni ledu a sněhu DEV se skládá z topných kabelů deviflex, elektronických regulátorů pro snímání teploty a vlhkosti devireg a upevňovacích pásů devifast. Variabilita jednotlivých prvků umožňuje jeho využití v nejrůznějších situacích. V zásadě jsou možné dvě základní aplikace ochranného systému DEV ve venkovních prostorách: ochrana střešních ploch (střech, žlabů, svodů) před zamrzáním a tvorbou rampouchů a ochrana venkovních dopravních a manipulačních ploch před vznikem nebezpečného náledí či námrazy. Ochrana střešních ploch a svodových cest: Systém DEV pro rozpouštění ledu a sněhu zabrání zamrzání klasických či zaatikovaných okapových žlabů, mezistřešních úžlabí i svodů, a tím zabezpečí jejich dokonalou funkci po celý rok. Lze ho instalovat na všech typech střešních konstrukcí. Systém DEV je možné přizpůsobit jakýmkoliv požadavkům vyplývajícím a už z dané aplikace, či z daného podnebí a povětrnostních podmínek. Ochranný systém DEV přináší majitelům nemovitostí bezpečnost a jistotu. Udržováním správné funkce odtokových cest brání nahromadění sněhu a následnému promáčení venkovních fasád nebo zatékání do střech. Současně brání tvorbě životu nebezpečných rampouchů a chrání kolemjdoucí chodce před uvolňováním sněhových lavin ze střech domů při náhlých oblevách. S jeho pomocí lze též předejít případným majetkovým škodám na vozidlech zaparkovaných v blízkosti domu. Ochrana venkovních dopravních a manipulačních ploch: Ochranný systém DEV je vhodný pro udržování všech typů venkovních dopravních a manipulačních ploch (tj. parkoviš, příjezdových cest, nakládacích a vykládacích ramp, překladiš, automobilových myček, mostů, chodníků, či bezbariérových vstupů) bez ledu a sněhu. Na takto chráněných plochách není nutné provádět nezbytné solení, ani ručně či mechanicky odhazovat sníh. Systém DEV lze instalovat prakticky do všech typů povrchů, jako je asfalt, beton či dlaždice, a vytvořit tak bezpečné prostředí pro chůzi nebo pohyb dopravních prostředků. V konečném důsledku to opět znamená předcházet újmám na lidském zdraví a majetkovým škodám. Systémy pro rozpouštění ledu a sněhu jsou konstruovány tak, aby svým uživatelům přinášely jistotu a bezpečí. Podstata jejich funkce spočívá v prevenci. To znamená, že problémy nejsou řešeny až v okamžiku kalamitní situace, nýbrž v samém zárodku. Ochranné systémy DEV pro rozpouštění ledu a sněhu pracují plně automaticky s vyloučením možnosti selhání lidského faktoru. Systém spolehlivě odvozuje nutnost zapnutí, délku trvání a posléze i vypnutí vytápění od stávajících povětrnostních podmínek.

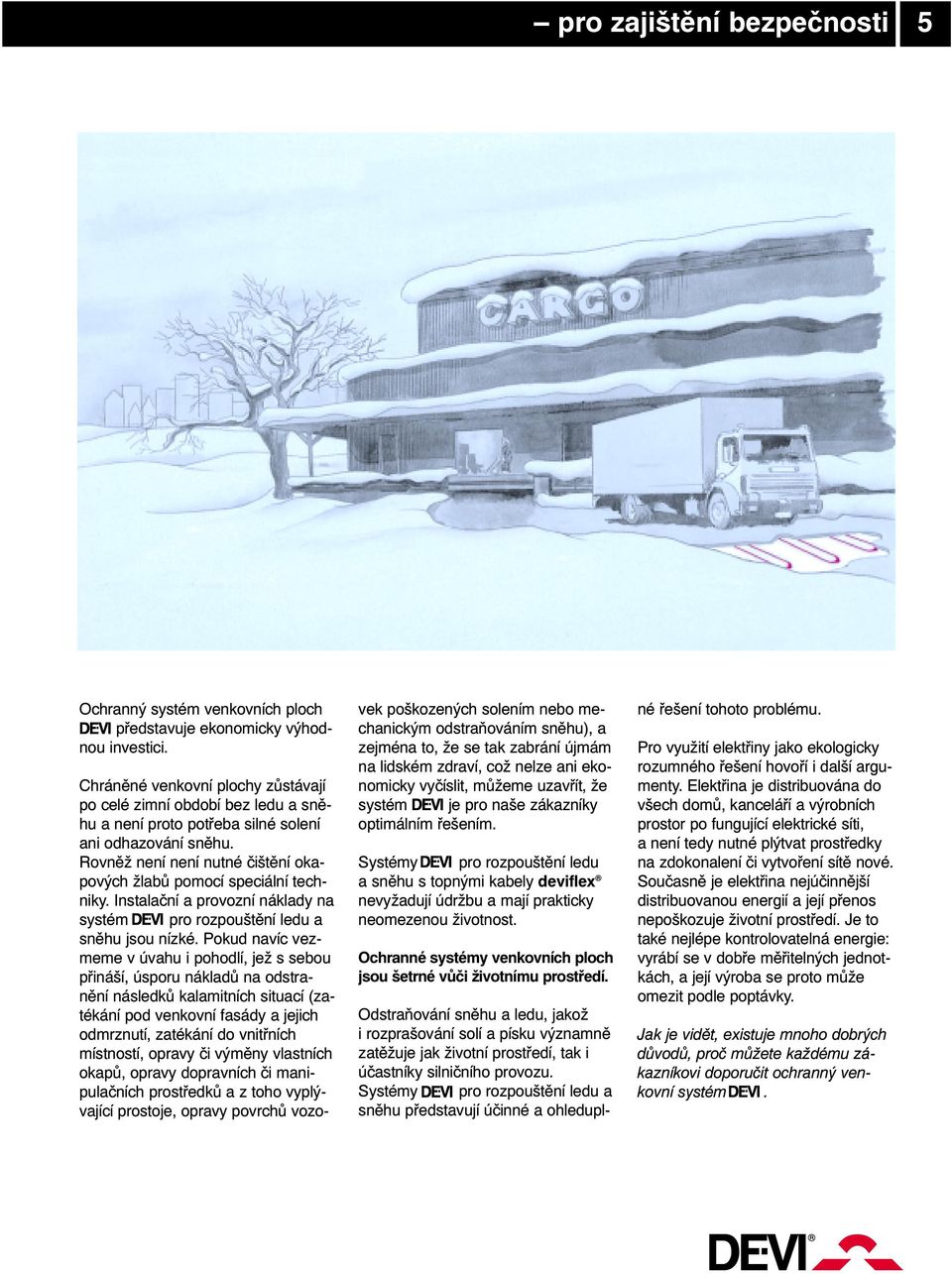

5 pro zajištění bezpečnosti 5 Ochranný systém venkovních ploch DEV představuje ekonomicky výhodnou investici. Chráněné venkovní plochy zůstávají po celé zimní období bez ledu a sněhu a není proto potřeba silné solení ani odhazování sněhu. Rovněž není není nutné čištění okapových žlabů pomocí speciální techniky. Instalační a provozní náklady na systém DEV pro rozpouštění ledu a sněhu jsou nízké. Pokud navíc vezmeme v úvahu i pohodlí, jež s sebou přináší, úsporu nákladů na odstranění následků kalamitních situací (zatékání pod venkovní fasády a jejich odmrznutí, zatékání do vnitřních místností, opravy či výměny vlastních okapů, opravy dopravních či manipulačních prostředků a z toho vyplývající prostoje, opravy povrchů vozovek poškozených solením nebo mechanickým odstraňováním sněhu), a zejména to, že se tak zabrání újmám na lidském zdraví, což nelze ani ekonomicky vyčíslit, můžeme uzavřít, že systém DEV je pro naše zákazníky optimálním řešením. Systémy DEV pro rozpouštění ledu a sněhu s topnými kabely deviflex nevyžadují údržbu a mají prakticky neomezenou životnost. Ochranné systémy venkovních ploch jsou šetrné vůči životnímu prostředí. Odstraňování sněhu a ledu, jakož i rozprašování solí a písku významně zatěžuje jak životní prostředí, tak i účastníky silničního provozu. Systémy DEV pro rozpouštění ledu a sněhu představují účinné a ohleduplné řešení tohoto problému. Pro využití elektřiny jako ekologicky rozumného řešení hovoří i další argumenty. Elektřina je distribuována do všech domů, kanceláří a výrobních prostor po fungující elektrické síti, a není tedy nutné plýtvat prostředky na zdokonalení či vytvoření sítě nové. Současně je elektřina nejúčinnější distribuovanou energií a její přenos nepoškozuje životní prostředí. Je to také nejlépe kontrolovatelná energie: vyrábí se v dobře měřitelných jednotkách, a její výroba se proto může omezit podle poptávky. Jak je vidět, existuje mnoho dobrých důvodů, proč můžete každému zákazníkovi doporučit ochranný venkovní systém DEV.

6 6 Rozpouštění ledu a sněhu na dopravních plochách Popis systému: Systém DEV pro rozpouštění ledu a sněhu je možné instalovat prakticky na jakékoliv ploše, kterou je třeba udržet bez ledu a sněhu. Vysoce kvalitní elektronické termostaty a senzory devireg zajiš ují využití nejmenšího možného množství energie pro dosažení optimálních výsledků. Vzájemná kombinace senzorů a termostatů dokáže naprosto přesně číst počasí a automaticky zapnout vytápění v okamžiku, který těsně předchází vzniku náledí nebo sněhové pokrývky. Respektování instalačních pokynů pro ochranu venkovních ploch vám zabezpečí jejich snadnou montáž a vysokou účinnost. Pro určení potřebného výkonu ochranného venkovního systému (W/m 2 ) je nutné vzít v úvahu několik faktorů. Je třeba znát polohu chráněného stanoviště, místní povětrnostní podmínky (možnost navátí sněhu), oslunění daného místa, předpokládaný směr odtoku roztátého sněhu a v neposlední řadě i rozsah požadavků kladených na systém a rychlost, s jakou je musí splňovat. V závislosti na místních podmínkách a jednotlivých požadavcích se dostačující instalovaný výkon pohybuje na území České republiky v rozmezí W/m 2. Výjimku tvoří mosty, manipulační plochy, otevřená venkovní schodiště a další plochy vystavené nepříznivým povětrnostním vlivům shora i zdola. V těchto případech by instalovaný výkon neměl klesnout pod 300 W/m 2, přičemž ochlazování zespodu doporučujeme omezit vhodnou tepelnou izolací, která zároveň zabrání prostupu tepla do nižších vrstev konstrukce, a tím zvýší účinnost a hospodárnost systému. V rámci venkovních ochranných systémů používáme topné kabely deviflex, označené bu DTIP-18 (výkon na 1 bm je 18 W), nebo DSIG- 20 (výkon na 1 bm je 20 W, s možností napojení na 230 nebo 400 V). Maximální vzdálenost kabelových smyček C C, shodující se s šířkou smyček, nesmí přesáhnout hodnotu 10 cm. Vzhledem k tomu, že je poměrně obtížné určit tepelné ztráty ve venkovním prostředí, uvádíme potřebné instalované výkony pro jednotlivé aplikace, získané na základě dlouholetých zkušeností, v tabulce na str. 6 a na str. 17. Instalované výkony pro různé aplikace: Možnosti použití: Parkoviště Příjezdové cesty Chodníky, bezbariérové vstupy Venkovní schody Manipulační plochy Mosty Výhody venkovních ochranných systémů: Bezpečné plochy pro pohyb dopravních a manipulačních prostředků Bezpečné pracovní plochy Bezpečné chodníky Úspora času a peněžních nákladů spojených s úklidem sněhu Ochrana okolního prostředí a povrchů dopravních cest před škodlivými účinky solí Plocha Instalovaný výkon (W/m 2 ) Parkoviště W/m 2 Příjezdové cesty W/m 2 Chodníky W/m 2 Venkovní schody (izolované) W/m 2 Nakládací rampy (izolované) W/m 2 Mosty (izolované) W/m 2 Venkovní schody (neizolované) W/m 2 Nakládací rampy (neizolované) W/m 2 Mosty (neizolované) W/m 2 Určení výkonu:
