2 VŽDY TEPLÉ NOHY - ÚSPORNĚ A HOSPODÁRNĚ OHŘÍVAČE VODY Komfortní topný systém pro celou domácnost, pro prostory k podnikání a pro místa se studenou podlahou. Podlahové vytápění se stará o optimální rozložení tepla v místnosti a nabízí zdravé teplo bez pohybu vzduchu. Podlahové vytápění může být instalováno a provozováno jako přímotopné, poloakumulační a akumulační. Pro poslední dvě varianty nabízejí rozvodné závody zajímavé cenové tarify. Podlahové vytápění může být instalováno přímo v mazanině nebo jako temperační systém THERMO BODEN v tenkovrstvém provedení na mazanině. Výhody podlahového vytápění na první pohled: komfortní topný systém bez viditelných topných těles ideální pro vytápění nízkoenergetických domů zdravé a energii šetřící předávání tepla přijatelné pořizovací a instalační náklady žádné požadavky na místo pro zdroj tepla a sklad paliva žádné požadavky na další zdroj energie el.přípojku má každý dům systém THERMO BODEN je možno instalovat až dodatečně přesný odečet nákladů na vytápění žádné náklady na údržbu PODLAHOVÉ VYTÁPĚNÍ ELEKTRICKÉ VYTÁPĚNÍ Tip na úsporu energie Pokud je elektrické podlahové vytápění instalováno přímo pod podlahovou krytinou, je reakční doba delší než u klasického podlahového vytápění. Díky rychlým náběhům, kratším než jedna hodina a inteligentní regulaci s individuálním programováním v týdenním režimu, pracuje systém s elektrickým podlahovým vytápěním pouze v požadovaných časech a šetří energii. 52

3 PODLAHOVÉ VYTÁPĚNÍ PODLAHOVÉ AKUMULAČNÍ, POLOAKUMULAČNÍ A PŘÍMÉ VYTÁPĚNÍ 56 THERMOBODEN A BASIS 58 SYSTÉM HMA 59 OHŘÍVAČE VODY ELEKTRICKÉ VYTÁPĚNÍ PODLAHOVÉ VYTÁPĚNÍ 53

4 PODLAHOVÉ VYTÁPĚNÍ ÚVOD ZÁKLADNÍ POZNATKY K PODLAHOVÉMU VYTÁPĚNÍ OHŘÍVAČE VODY PODLAHOVÉ VYTÁPĚNÍ ELEKTRICKÉ VYTÁPĚNÍ 26 C 18 C 22 C 20 C 18 C 25 C rozdělení teploty u konvekčního vytápění rozdělení teploty u podlahového vytápění Rozdělení tepla při konvekčním a podlahovém vytápění Pro uživatele je rozhodující zdravé teplo, které podlahové vytápění způsobem účinku bezprostředně zajišťuje. Na rozdíl od běžného konvekčního vytápění není totiž teplo předáváno do místnosti pomocí vzduchu, nýbrž jako zdravé sálavé teplo předávané velkou plochou podlahovým vytápěním. Zdravé je na tom to, že teplo působí přímo na tělo. Vzhledem k tomu, že člověk více než polovinu tělesného tepla ztrácí nohami a chodidly, tepelnou pohodu nejrychleji zajistíme tím, že největší podíl tepla vrátíme právě této části těla. Z toho vyplývá ve srovnání s konvekčním vytápěním pomocí radiátorů obrácený teplotní profil v místnosti. V důležité spodní oblasti je u podlahového vytápění příjemná teplota C v pokojích a C v koupelnách. Nahoře a pod stropem, kde teplo nikdo nevyužívá je oproti tomu relativně chladno. Díky rovnoměrnému rozdělení tepla podlahového vytápění subjektivně vnímáme teplotu v místnosti o 1-2 C vyšší než ve skutečnosti je. Snížení teploty v místnosti o tuto subjektivní tepelnou rezervu umožňuje každoroční úspory energie okolo %. To šetří životní prostředí a Vaši peněženku! 54

5 PODLAHOVÉ VYTÁPĚNÍ ÚVOD Přímotopné poloakumulační nebo akumulační vytápění O tom, který typ podlahového vytápění zvolíme, rozhoduje účel použití a sazba elektrické energie místních rozvodných závodů. Elektrické poloakumulační vytápění překlene dobu blokování tarifu <3 hodiny. Mazanina je použita jako akumulační médium. Tím je možno použít výhodnějšího tarifu rozvodných závodů. Krátká reakční doba vytápění umožňuje komfortní regulaci. Tloušťka topné mazaniny je cca. 5-6 cm. Topná rohož nebo topný kabel jsou umístěny uprostřed vrstvy mazaniny. Elektrické akumulační vytápění pracuje s klasickým nočním tarifem rozvodných závodů. Během tohoto tarifu je do podlahy naakumulováno teplo, které je potom předáváno do místnosti. Vzhledem k delším dobám blokování výhodného tarifu je zapotřebí větší akumulační vrstva 8-14 cm. Topná rohož nebo topný kabel jsou umístěny ve spodní třetině. Na určené ploše u vnější stěny, kde se musí předpokládat rychlejší odběr tepla, musí být naplánováno zónové vytápění, které může být kdykoli sepnuto. K tomu je třeba instalovat do mazaniny v hloubce cca. 3 cm pod povrchem topnou rohož. Elektrické přímotopné vytápění je uloženo v mazanině přímo pod povrchovou finální vrstvou (dlaždičky apod.). Předávání tepla je velmi rychlé. Vytápění je řízeno dle potřeby jako přímotopné vytápění. Kvalita podlahového vytápění AEG Elektrické podlahové vytápění je pevnou součástí budovy, v které je instalováno. Proto i jejich životnost musí být stejně dlouhá. V případě poruchy nelze podlahové vytápění bez zásahu do podlahy vyměnit. Podlahové vytápění AEG splňuje vysoké požadavky na kvalitu. Všechny topné vodiče jsou opatřeny teflonovou izolací s vysokou tepelnou odolností. Tím je zaručena maximální tepelná volnost pohybu topného vodiče bez opotřebení nebo únavy materiálu. Též konstrukce přechodu mezi topným a napájecím vodičem (studený vodič), s velkou životností, jsou dány dlouholetými zkušenostni a výrobním know-how v oboru elektrického podlahového vytápění. AKUMULAČNÍ, POLOAKUMULAČNÍ A PŘÍMOTOPNÉ PODLAHOVÉ VYTÁPĚNÍ OHŘÍVAČE VODY ELEKTRICKÉ VYTÁPĚNÍ PODLAHOVÉ VYTÁPĚNÍ 55

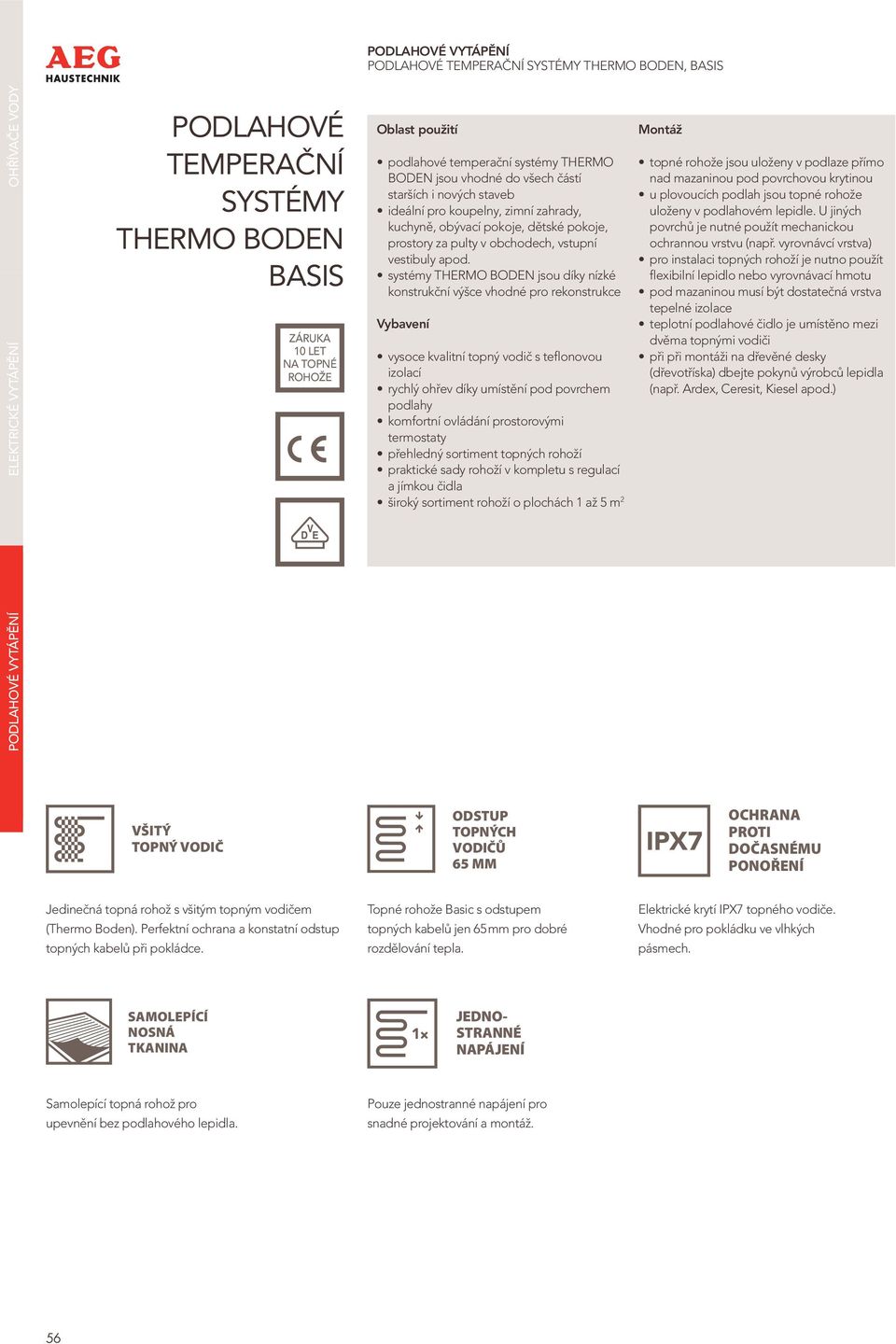

6 PODLAHOVÉ VYTÁPĚNÍ PODLAHOVÉ TEMPERAČNÍ SYSTÉMY THERMO BODEN, BASIS OHŘÍVAČE VODY ELEKTRICKÉ VYTÁPĚNÍ PODLAHOVÉ TEMPERAČNÍ SYSTÉMY THERMO BODEN BASIS ZÁRUKA 10 LET NA TOPNÉ ROHOŽE Oblast použití podlahové temperační systémy THERMO BODEN jsou vhodné do všech částí starších i nových staveb ideální pro koupelny, zimní zahrady, kuchyně, obývací pokoje, dětské pokoje, prostory za pulty v obchodech, vstupní vestibuly apod. systémy THERMO BODEN jsou díky nízké konstrukční výšce vhodné pro rekonstrukce Vybavení vysoce kvalitní topný vodič s teflonovou izolací rychlý ohřev díky umístění pod povrchem podlahy komfortní ovládání prostorovými termostaty přehledný sortiment topných rohoží praktické sady rohoží v kompletu s regulací a jímkou čidla široký sortiment rohoží o plochách 1 až 5 m 2 Montáž topné rohože jsou uloženy v podlaze přímo nad mazaninou pod povrchovou krytinou u plovoucích podlah jsou topné rohože uloženy v podlahovém lepidle. U jiných povrchů je nutné použít mechanickou ochrannou vrstvu (např. vyrovnávcí vrstva) pro instalaci topných rohoží je nutno použít flexibilní lepidlo nebo vyrovnávací hmotu pod mazaninou musí být dostatečná vrstva tepelné izolace teplotní podlahové čidlo je umístěno mezi dvěma topnými vodiči při při montáži na dřevěné desky (dřevotříska) dbejte pokynů výrobců lepidla (např. Ardex, Ceresit, Kiesel apod.) PODLAHOVÉ VYTÁPĚNÍ VŠITÝ TOPNÝ VODIČ ODSTUP TOPNÝCH VODIČŮ 65 MM OCHRANA PROTI DOČASNÉMU PONOŘENÍ Jedinečná topná rohož s všitým topným vodičem (Thermo Boden). Perfektní ochrana a konstatní odstup topných kabelů při pokládce. Topné rohože Basic s odstupem topných kabelů jen 65 mm pro dobré rozdělování tepla. Elektrické krytí IPX7 topného vodiče. Vhodné pro pokládku ve vlhkých pásmech. SAMOLEPÍCÍ NOSNÁ TKANINA JEDNO- STRANNÉ NAPÁJENÍ Samolepící topná rohož pro upevnění bez podlahového lepidla. Pouze jednostranné napájení pro snadné projektování a montáž. 56

7 Proudový chránič <30mA (dodávka stavby) THERMO BODEN BASIS PODLAHOVÉ VYTÁPĚNÍ PODLAHOVÉ TEMPERAČNÍ SYSTÉMY THERMO BODEN, BASIS 1/N/PE 230 V~50 Hz Blokové schéma zapojení podlahového temperačního systému THERMO BODEN Regulátor teploty v podlaze FRTD 903, FTD 730, FTE 900 SN Teplotní podlahové čidlo je součástí každého regulátoru kromě OHŘÍVAČE VODY ELEKTRICKÉ VYTÁPĚNÍ PODLAHOVÉ VYTÁPĚNÍ 57

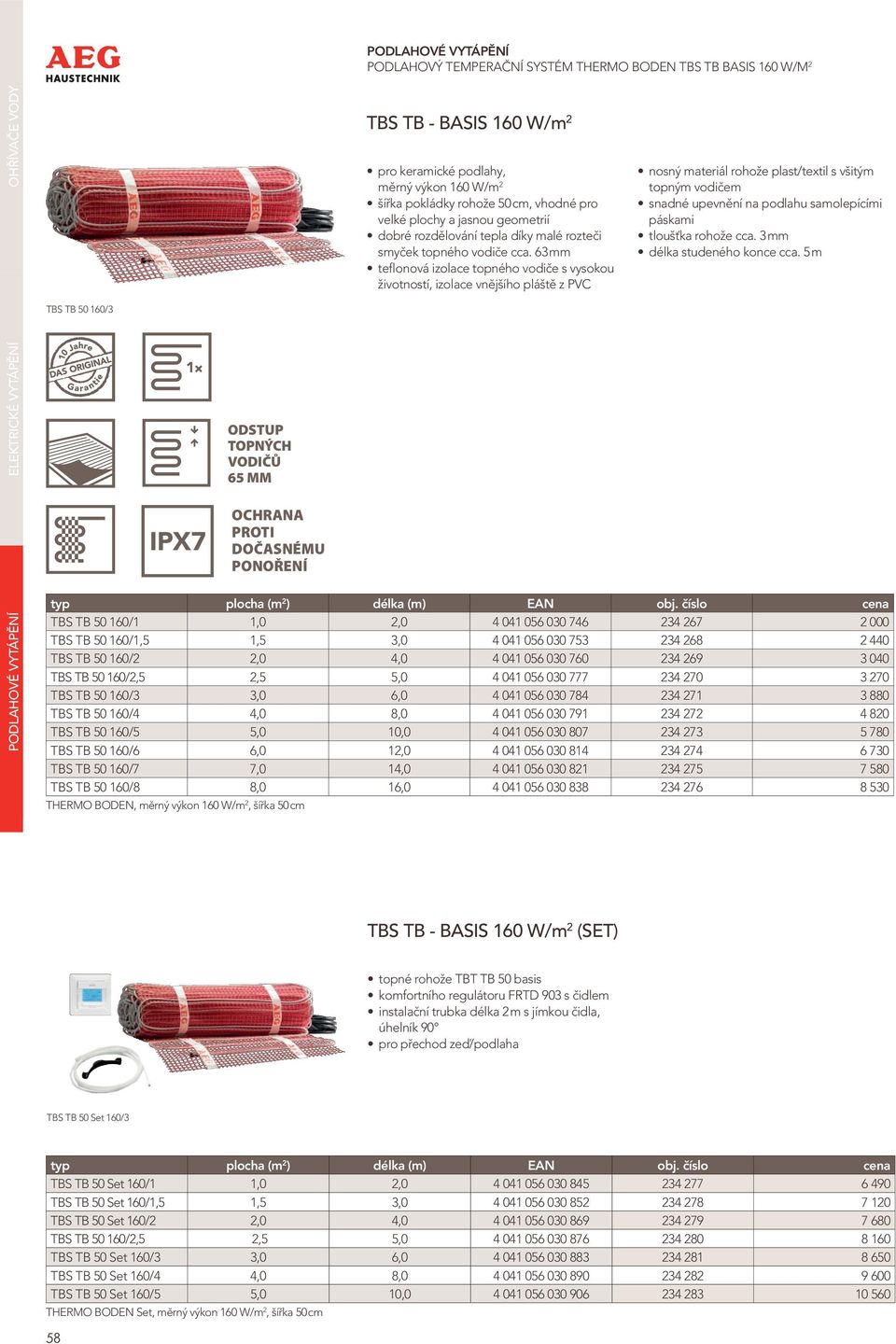

8 PODLAHOVÉ VYTÁPĚNÍ PODLAHOVÝ TEMPERAČNÍ SYSTÉM THERMO BODEN TBS TB BASIS 160 W/M 2 OHŘÍVAČE VODY TBS TB - BASIS 160 W/m 2 pro keramické podlahy, měrný výkon 160 W/m 2 šířka pokládky rohože 50 cm, vhodné pro velké plochy a jasnou geometrií dobré rozdělování tepla díky malé rozteči smyček topného vodiče cca. 63 mm teflonová izolace topného vodiče s vysokou životností, izolace vnějšího pláště z PVC nosný materiál rohože plast/textil s všitým topným vodičem snadné upevnění na podlahu samolepícími páskami tloušťka rohože cca. 3 mm délka studeného konce cca. 5 m TBS TB /3 ELEKTRICKÉ VYTÁPĚNÍ ODSTUP TOPNÝCH VODIČŮ 65 MM OCHRANA PROTI DOČASNÉMU PONOŘENÍ PODLAHOVÉ VYTÁPĚNÍ typ plocha (m 2 ) délka (m) EAN obj. číslo cena TBS TB /1 1,0 2, TBS TB /1,5 1,5 3, TBS TB /2 2,0 4, TBS TB /2,5 2,5 5, TBS TB /3 3,0 6, TBS TB /4 4,0 8, TBS TB /5 5,0 10, TBS TB /6 6,0 12, TBS TB /7 7,0 14, TBS TB /8 8,0 16, THERMO BODEN, měrný výkon 160 W/m 2, šířka 50 cm TBS TB - BASIS 160 W/m 2 (SET) topné rohože TBT TB 50 basis komfortního regulátoru FRTD 903 s čidlem instalační trubka délka 2 m s jímkou čidla, úhelník 90 pro přechod zeď/podlaha TBS TB 50 Set 160/3 typ plocha (m 2 ) délka (m) EAN obj. číslo cena TBS TB 50 Set 160/1 1,0 2, TBS TB 50 Set 160/1,5 1,5 3, TBS TB 50 Set 160/2 2,0 4, TBS TB /2,5 2,5 5, TBS TB 50 Set 160/3 3,0 6, TBS TB 50 Set 160/4 4,0 8, TBS TB 50 Set 160/5 5,0 10, THERMO BODEN Set, měrný výkon 160 W/m 2, šířka 50 cm 58

9 PODLAHOVÉ VYTÁPĚNÍ PODLAHOVÝ TEMPERAČNÍ SYSTÉM HMA 150 W/M 2 PODLAHOVÝ TEMPERAČNÍ SYSTÉM HMA 150 W/M 2 pro keramické podlahy, měrný výkon 150 W/m 2 šířka pokládky rohože 50 cm, vhodné pro velké plochy a jasnou geometrií rozteč smyček topného vodiče cca. 85 mm teflonová izolace topných vodičů s vysokou životností, izolace vnějšího pláště z PVC nosný materiál rohože plast snadné upevnění na podlahu samolepícími páskami tloušťka rohože cca. 4 mm délka studeného konce cca. 5 m HMA TE /3 ODSTUP TOPNÝCH VODIČŮ 65 MM OCHRANA PROTI DOČASNÉMU PONOŘENÍ typ plocha (m 2 ) délka (m) EAN obj. číslo cena HMA TE / HMA TE /1,5 1, HMA TE / HMA TE /2,5 2, HMA TE / HMA TE / HMA TE / HMA TE / HMA TE / HMA TE / Měrný výkon 150 W/m 2, šířka 50 cm OHŘÍVAČE VODY ELEKTRICKÉ VYTÁPĚNÍ PODLAHOVÉ VYTÁPĚNÍ PODLAHOVÝ TEMPERAČNÍ SYSTÉM HMA 150 W/M² (SET) HMA Set sestávající z: topné rohože HMA TE 50 komfortního regulátoru FTD instalačních trubek s jímkou čidla úhelníku 90 pro přechod zeď/podlaha instalační krabice pod omítku HMA TE /3 Set typ plocha (m 2 ) délka (m) EAN obj. číslo cena HMA TE 50 Set 150/ HMA TE 50 Set 150/1,5 1, HMA TE 50 Set 150/ HMA TE 50 Set 150/ HMA TE 50 Set 150/ HMA TE 50 Set 150/ HMA TE 50 Set 150/ HMA TE 50 Set 150/ HMA TE 50 Set 150/ THERMO BODEN Set, měrný výkon 160 W/m 2, šířka 50 cm 59

10 OHŘÍVAČE VODY ELEKTRICKÉ VYTÁPĚNÍ FRTD 903 PODLAHOVÉ VYTÁPĚNÍ REGULÁTORY TEPLOTY PRO THERMO BODEN ELEKTRONICKÝ KOMFORTNÍ PROSTOROVÝ A PODLAHOVÝ REGULÁTOR TEPLOTY FRTD 903 S OMEZOVACÍM ČIDLEM vše v jednom: použitelný jako prostorový termostat, podlahový termostat a prostorový termostat s omezovacím čidlem použitelný k regulaci okrajového zónového vytápění s omezovacím čidlem a týdenními spínacími hodinami kompatibilní se všemi spínacími programy (55 x 55 mm) optimalizační algoritmus stanovující předstih ohřevu velký osvětlený displej 26 x 38 mm s grafi kou snadno volitelný programový, útlumový a ruční režim 28 programových míst pro různé individuální časové programy snadné logické ovládání rychlé natápění jedním stiskem tlačítka ECO funkce jedním stiskem tlačítka sériové nastavení všech funkcí jednoduchou reset funkcí zobrazení spotřeby energie během 2, 30, 365 dnů v % kompatibilní s jinými podlahovými čidly (nastavitelná charakteristika) NTC podlahové čidlo Ø 5 mm, 3 m montáž pod omítku na krabici (55 mm) hloubka vestavby jen 20 mm rezerva chodu až 10 let L/N/~230V +/- 10%, 50/60 Hz sínací proud/výkon 16 A/3600 W FRTD 903: designový kryt ve dvou provedeních (hranaté/zaoblené) součástí dodávky elektrické krytí IP 21 typ popis montáž spínací proud/výkon (A/W) EAN obj.č. cena FRTD 903 komfortní regulátor pod omítku 16/ PODLAHOVÉ VYTÁPĚNÍ ELEKTRONICKÝ PODLAHOVÝ REGULÁTOR TEPLOTY FTD 730 intuitivní snadné ovládání pomocí menu v češtině automatický výpočet doby předstihu vytápění velký podsvětlený displej ovládání pomocí multifuankčních tlačítek různé provozní režimy: ruční/trvalý provoz, denní a týdenní program denní, týdenní a měsíční přehledy spotřebované el. energie rezerva chodu 12 měsíců montáž na krabici pod omítku 55 mm barva bílá (RAL 9010) součástí dodávky NTC čidlo teploty (2 m kabel) elektrické krytí IP 21 FTD 730 typ popis montáž spínací proud (A) EAN obj.č. cena FTD 730 regulátor pod omítku FTE 900 SN ELEKTRONICKÝ TERMOSTAT FTE 900 SN S PODLAHOVÝM ČIDLEM elektronický regulátor teploty podlahy s vypínačem a kontrolkou NTC podlahové čidlo Ø 8 mm, 3 m, možnost prodloužení až na 50 m (NYM 3 x 1,5mm 2 ) teplotní útlum 5 K, spínaný přes ext. hodiny 2 pólový vypínač ZAP/VYP, svítící dioda montáž pod omítku na krabici (55 mm) mechanicky odpovídá spínacím programům: Busch Jaeger Reflex SI alpská bílá lesklá, Merten Atelier polární bílá a Merten M RAL 9010 lesklá výstup: 1 spínací kontakt možnost omezení teplotního rozsahu typ popis montáž spínací proud/výkon (A/W) EAN obj.č. cena FTE 900 SN 2-bodový regulátor pod omítku 14/

11 PODLAHOVÉ VYTÁPĚNÍ REGULÁTORY TEPLOTY PRO THERMO BODEN INSTALAČNÍ TRUBKA A JÍMKA PRO PODLAHOVÉ ČIDLO TEPLOTY instalační plastová trubka čidla s AL - zakončením pro optimální snímání teploty podlahy v dodávce dva úhelníky pro přechod ze svislé do vodorovné roviny délka 2 m typ popis EAN obj. číslo cena FR TB instalační trubka čidla o průměru 15 mm, s kovovou jímkou a s AL - zakončením pro optimální snímání teploty podlahy a dvěma úhelníky pro přechod ze svislé do vodorovné roviny FR TB OHŘÍVAČE VODY ELEKTRICKÉ VYTÁPĚNÍ PODLAHOVÉ VYTÁPĚNÍ 61

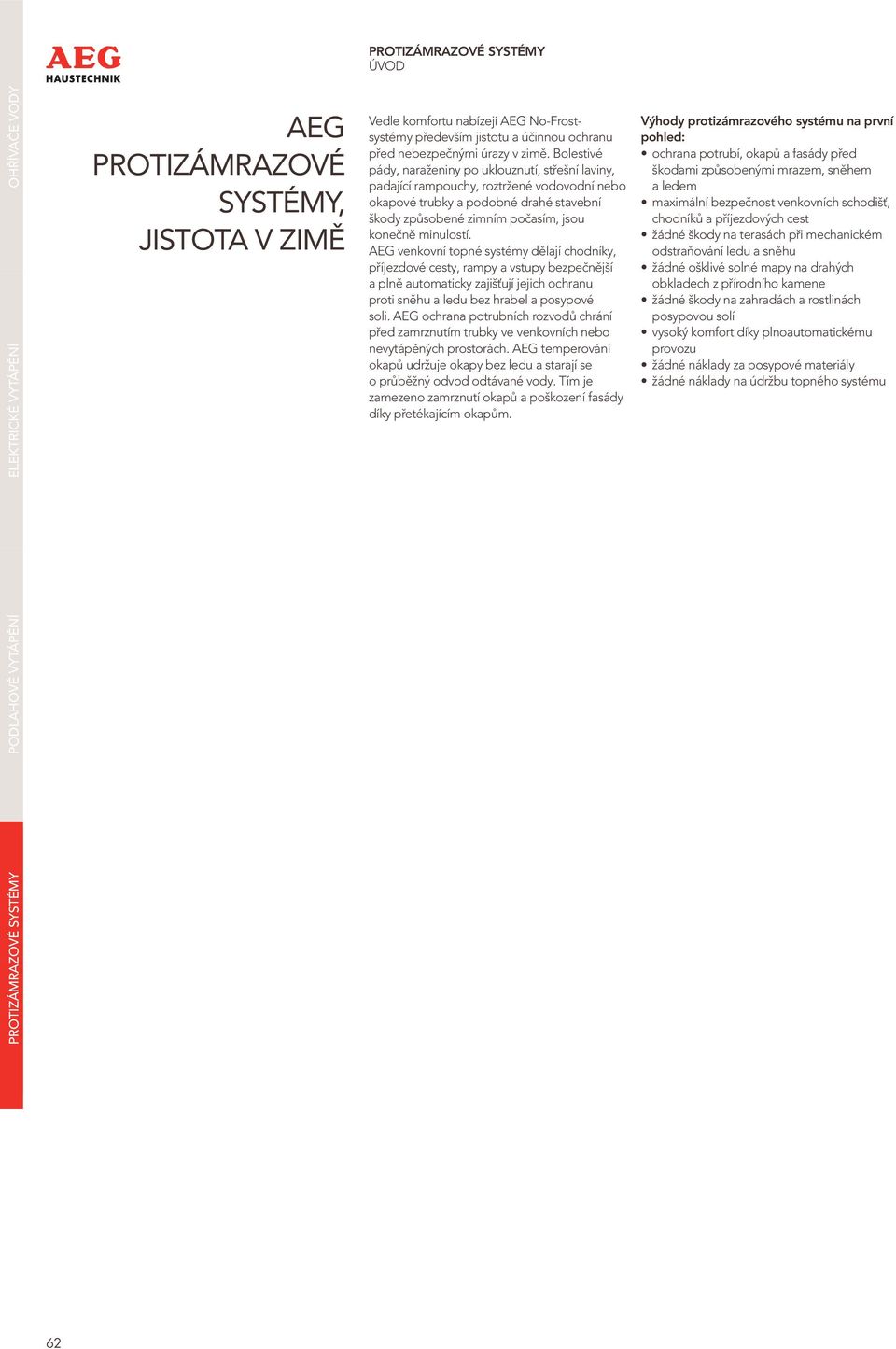

12 PROTIZÁMRAZOVÉ SYSTÉMY ÚVOD AEG PROTIZÁMRAZOVÉ SYSTÉMY, JISTOTA V ZIMĚ Vedle komfortu nabízejí AEG No-Frostsystémy především jistotu a účinnou ochranu před nebezpečnými úrazy v zimě. Bolestivé pády, naraženiny po uklouznutí, střešní laviny, padající rampouchy, roztržené vodovodní nebo okapové trubky a podobné drahé stavební škody způsobené zimním počasím, jsou konečně minulostí. AEG venkovní topné systémy dělají chodníky, příjezdové cesty, rampy a vstupy bezpečnější a plně automaticky zajišťují jejich ochranu proti sněhu a ledu bez hrabel a posypové soli. AEG ochrana potrubních rozvodů chrání před zamrznutím trubky ve venkovních nebo nevytápěných prostorách. AEG temperování okapů udržuje okapy bez ledu a starají se o průběžný odvod odtávané vody. Tím je zamezeno zamrznutí okapů a poškození fasády díky přetékajícím okapům. Výhody protizámrazového systému na první pohled: ochrana potrubí, okapů a fasády před škodami způsobenými mrazem, sněhem a ledem maximální bezpečnost venkovních schodišť, chodníků a příjezdových cest žádné škody na terasách při mechanickém odstraňování ledu a sněhu žádné ošklivé solné mapy na drahých obkladech z přírodního kamene žádné škody na zahradách a rostlinách posypovou solí vysoký komfort díky plnoautomatickému provozu žádné náklady za posypové materiály žádné náklady na údržbu topného systému PROTIZÁMRAZOVÉ SYSTÉMY PODLAHOVÉ VYTÁPĚNÍ OHŘÍVAČE VODY ELEKTRICKÉ VYTÁPĚNÍ 62

13 OHŘÍVAČE VODY ELEKTRICKÉ VYTÁPĚNÍ PODLAHOVÉ VYTÁPĚNÍ PROTIZÁMRAZOVÉ SYSTÉMY TEMPEROVÁNÍ VENKOVNÍCH PLOCH 65 TOPNÉ KABELY 66 HLÁSIČE LEDU A SNĚHU 68 PROTIZÁMRAZOVÁ OCHRANA POTRUBÍ A OKAPŮ 72

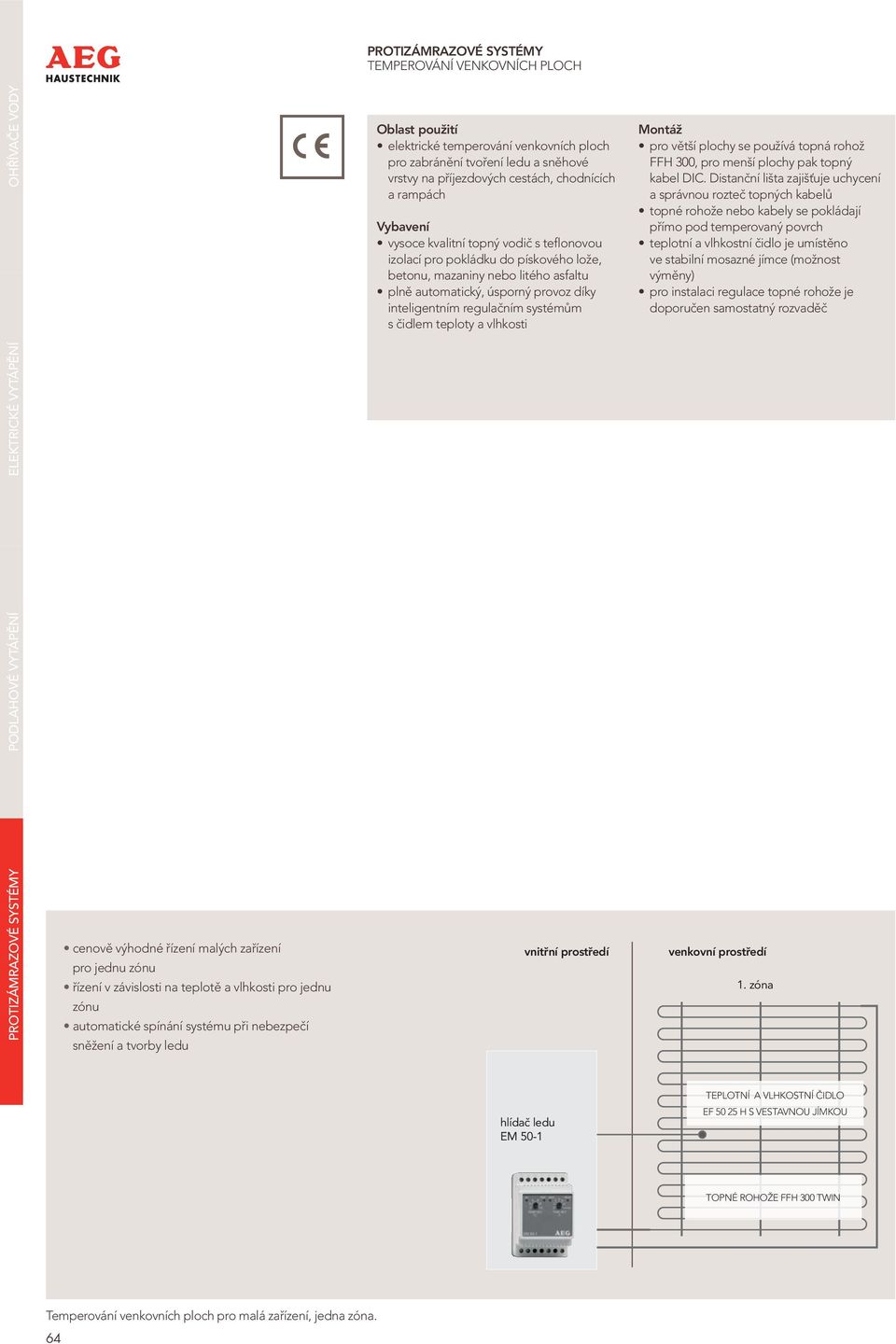

14 PROTIZÁMRAZOVÉ SYSTÉMY TEMPEROVÁNÍ VENKOVNÍCH PLOCH OHŘÍVAČE VODY Oblast použití elektrické temperování venkovních ploch pro zabránění tvoření ledu a sněhové vrstvy na příjezdových cestách, chodnících a rampách Vybavení vysoce kvalitní topný vodič s teflonovou izolací pro pokládku do pískového lože, betonu, mazaniny nebo litého asfaltu plně automatický, úsporný provoz díky inteligentním regulačním systémům s čidlem teploty a vlhkosti Montáž pro větší plochy se používá topná rohož FFH 300, pro menší plochy pak topný kabel DIC. Distanční lišta zajišťuje uchycení a správnou rozteč topných kabelů topné rohože nebo kabely se pokládají přímo pod temperovaný povrch teplotní a vlhkostní čidlo je umístěno ve stabilní mosazné jímce (možnost výměny) pro instalaci regulace topné rohože je doporučen samostatný rozvaděč ELEKTRICKÉ VYTÁPĚNÍ PROTIZÁMRAZOVÉ SYSTÉMY PODLAHOVÉ VYTÁPĚNÍ cenově výhodné řízení malých zařízení pro jednu zónu řízení v závislosti na teplotě a vlhkosti pro jednu zónu automatické spínání systému při nebezpečí sněžení a tvorby ledu vnitřní prostředí venkovní prostředí 1. zóna TEPLOTNÍ A VLHKOSTNÍ ČIDLO hlídač ledu EM 50-1 EF H S VESTAVNOU JÍMKOU TOPNÉ ROHOŽE FFH 300 TWIN Temperování venkovních ploch pro malá zařízení, jedna zóna. 64

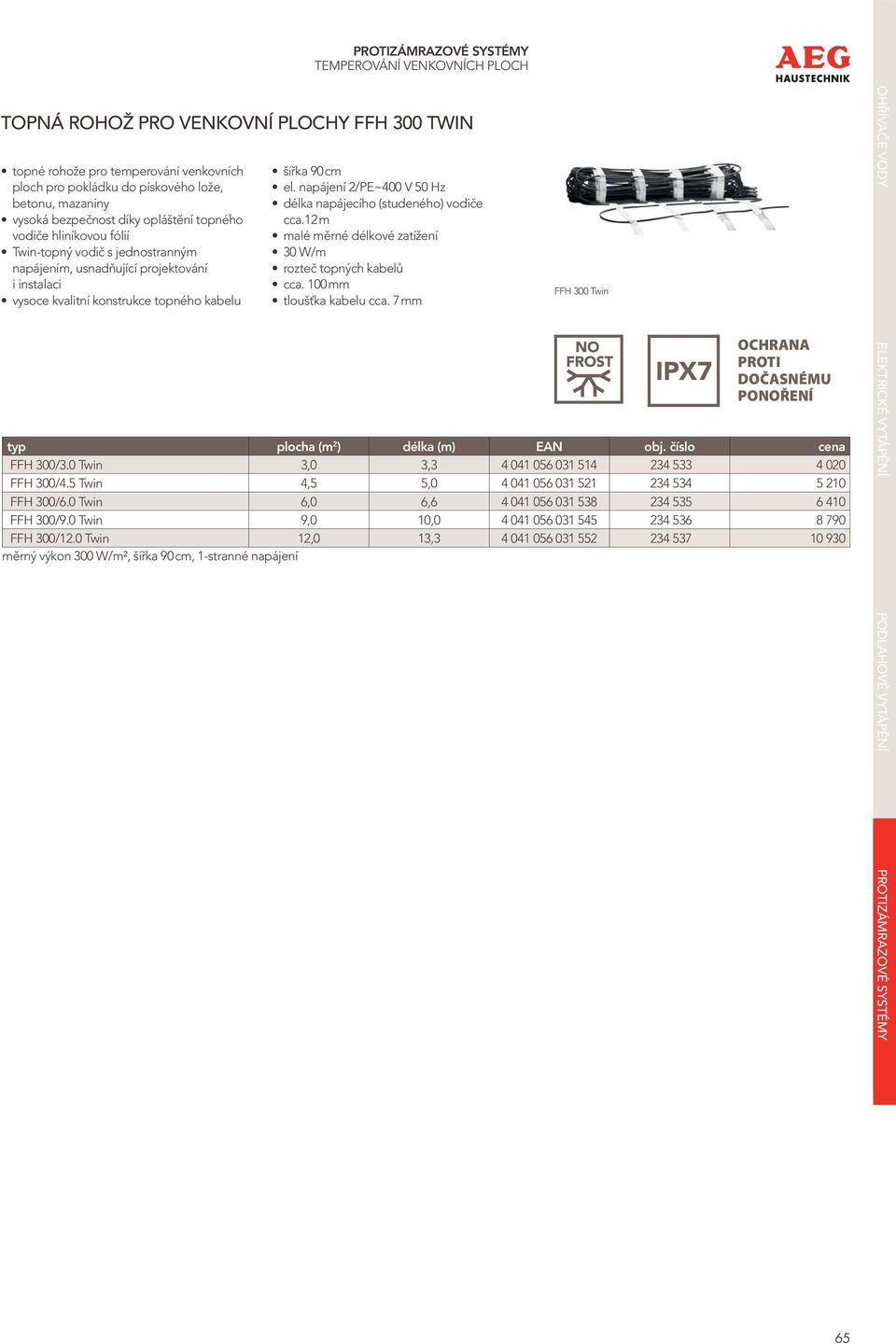

15 PROTIZÁMRAZOVÉ SYSTÉMY TEMPEROVÁNÍ VENKOVNÍCH PLOCH TOPNÁ ROHOŽ PRO VENKOVNÍ PLOCHY FFH 300 TWIN topné rohože pro temperování venkovních ploch pro pokládku do pískového lože, betonu, mazaniny vysoká bezpečnost díky opláštění topného vodiče hliníkovou fólií Twin-topný vodič s jednostranným napájením, usnadňující projektování i instalaci vysoce kvalitní konstrukce topného kabelu šířka 90 cm el. napájení 2/PE~400 V 50 Hz délka napájecího (studeného) vodiče cca.12 m malé měrné délkové zatížení 30 W/m rozteč topných kabelů cca. 100 mm tloušťka kabelu cca. 7 mm FFH 300 Twin OCHRANA PROTI DOČASNÉMU PONOŘENÍ typ plocha (m 2 ) délka (m) EAN obj. číslo cena FFH 300/3.0 Twin 3,0 3, FFH 300/4.5 Twin 4,5 5, FFH 300/6.0 Twin 6,0 6, FFH 300/9.0 Twin 9,0 10, FFH 300/12.0 Twin 12,0 13, měrný výkon 300 W/m², šířka 90 cm, 1-stranné napájení OHŘÍVAČE VODY ELEKTRICKÉ VYTÁPĚNÍ PODLAHOVÉ VYTÁPĚNÍ PROTIZÁMRAZOVÉ SYSTÉMY 65

16 PROTIZÁMRAZOVÉ SYSTÉMY TEMPEROVÁNÍ VENKOVNÍCH PLOCH OHŘÍVAČE VODY ELEKTRICKÉ VYTÁPĚNÍ DIC 25/L8 TOPNÝ KABEL DIC 25 S JEDNOSTRANNÝM NAPÁJENÍM topný kabel pro vytápění venkovních ploch pro pokládku do pískového lože, betonu, mazaniny (ne do litého asfaltu) vhodný pro použití na schodištích a členitých plochách, na kterých není možné použít topných rohoží. Fixace kabelu pomocí plastových svorek (zvláštní příslušenství) vhodný pro temperování okapů a šikmých střech vysoce kvalitní konstrukce kabelu s FEP-izolací DIC 25 uložený v blokovém schodu Twin-topný vodič s jednostranným napájením, usnadňující projektování i instalaci el. napájení 1/N/PE~230 V 50 Hz odolný UV-záření malé měrné délkové zatížení 25 W/m délka napájecího (studeného) vodiče 10 m tloušťka topného kabelu cca. 7 mm PROTIZÁMRAZOVÉ SYSTÉMY PODLAHOVÉ VYTÁPĚNÍ OCHRANA PROTI DOČASNÉMU PONOŘENÍ DIC 25 pod dlažbou LPS (Lithonplus) Řez uložením kabelu pod dlažbou LPS (Lithonplus) odstup kabelů 8 cm typ délka (m) EAN obj. číslo cena DIC 25/L DIC 25/L DIC 25/L DIC 25/L DIC 25/L DIC 25/L DIC 25/L DIC 25/L měrný výkon 25 W/m, 1-stranné napájení 66

17 PROTIZÁMRAZOVÉ SYSTÉMY PŘÍSLUŠENSTVÍ PRO TEMPEROVÁNÍ VENKOVNÍCH PLOCH DISTANČNÍ LIŠTY plastové lišty pro upevnění topného kabelu DIC topný kabel se zacvakne do PE-lišty, tím je možno vyrobit topnou rohož libovolné formy montážní páska pro upevnění systému temperování schodišť DHZ QST slouží pro spojení více lišt DHZ ST typ popis EAN obj. číslo cena DHZ ST distanční lišta, 5x 1 m DHZ QST PE-příčná lišta, 5x 1 m MONTÁŽNÍ PÁSKA PRO TEMPEROVÁNÍ SCHODIŠŤ DHZ ST DHZ QST FFH MB 25 typ popis EAN obj. číslo cena FFH MB 25 montážní páska, délka 10 m v roli OHŘÍVAČE VODY ELEKTRICKÉ VYTÁPĚNÍ PODLAHOVÉ VYTÁPĚNÍ PROTIZÁMRAZOVÉ SYSTÉMY 67

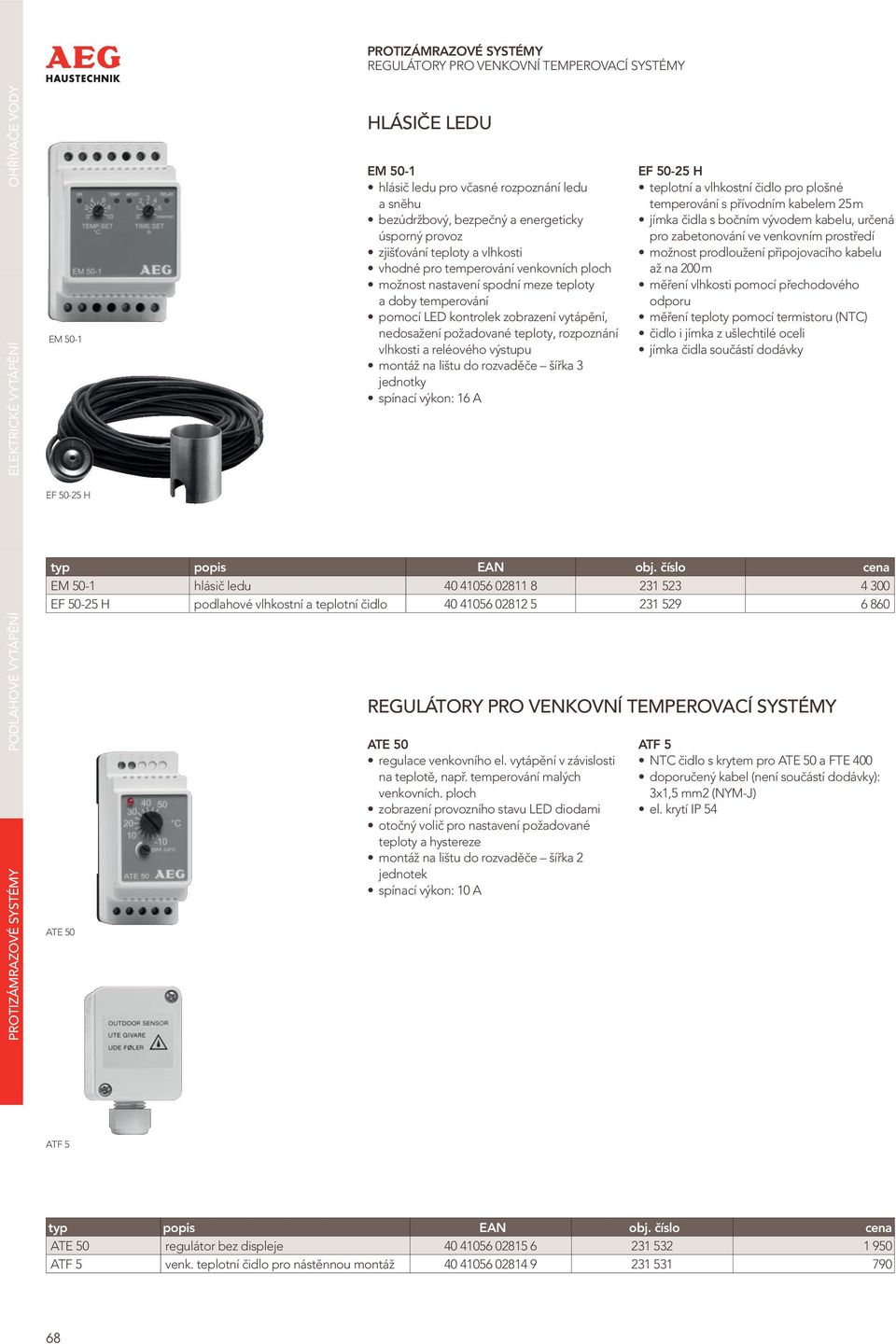

18 PROTIZÁMRAZOVÉ SYSTÉMY REGULÁTORY PRO VENKOVNÍ TEMPEROVACÍ SYSTÉMY OHŘÍVAČE VODY ELEKTRICKÉ VYTÁPĚNÍ EM 50-1 HLÁSIČE LEDU EM 50-1 hlásič ledu pro včasné rozpoznání ledu a sněhu bezúdržbový, bezpečný a energeticky úsporný provoz zjišťování teploty a vlhkosti vhodné pro temperování venkovních ploch možnost nastavení spodní meze teploty a doby temperování pomocí LED kontrolek zobrazení vytápění, nedosažení požadované teploty, rozpoznání vlhkosti a reléového výstupu montáž na lištu do rozvaděče šířka 3 jednotky spínací výkon: 16 A EF H teplotní a vlhkostní čidlo pro plošné temperování s přívodním kabelem 25 m jímka čidla s bočním vývodem kabelu, určená pro zabetonování ve venkovním prostředí možnost prodloužení připojovacího kabelu až na 200 m měření vlhkosti pomocí přechodového odporu měření teploty pomocí termistoru (NTC) čidlo i jímka z ušlechtilé oceli jímka čidla součástí dodávky EF H PROTIZÁMRAZOVÉ SYSTÉMY PODLAHOVÉ VYTÁPĚNÍ typ popis EAN obj. číslo cena EM 50-1 hlásič ledu EF H podlahové vlhkostní a teplotní čidlo ATE 50 REGULÁTORY PRO VENKOVNÍ TEMPEROVACÍ SYSTÉMY ATE 50 regulace venkovního el. vytápění v závislosti na teplotě, např. temperování malých venkovních. ploch zobrazení provozního stavu LED diodami otočný volič pro nastavení požadované teploty a hystereze montáž na lištu do rozvaděče šířka 2 jednotek spínací výkon: 10 A ATF 5 NTC čidlo s krytem pro ATE 50 a FTE 400 doporučený kabel (není součástí dodávky): 3x1,5 mm2 (NYM-J) el. krytí IP 54 ATF 5 typ popis EAN obj. číslo cena ATE 50 regulátor bez displeje ATF 5 venk. teplotní čidlo pro nástěnnou montáž

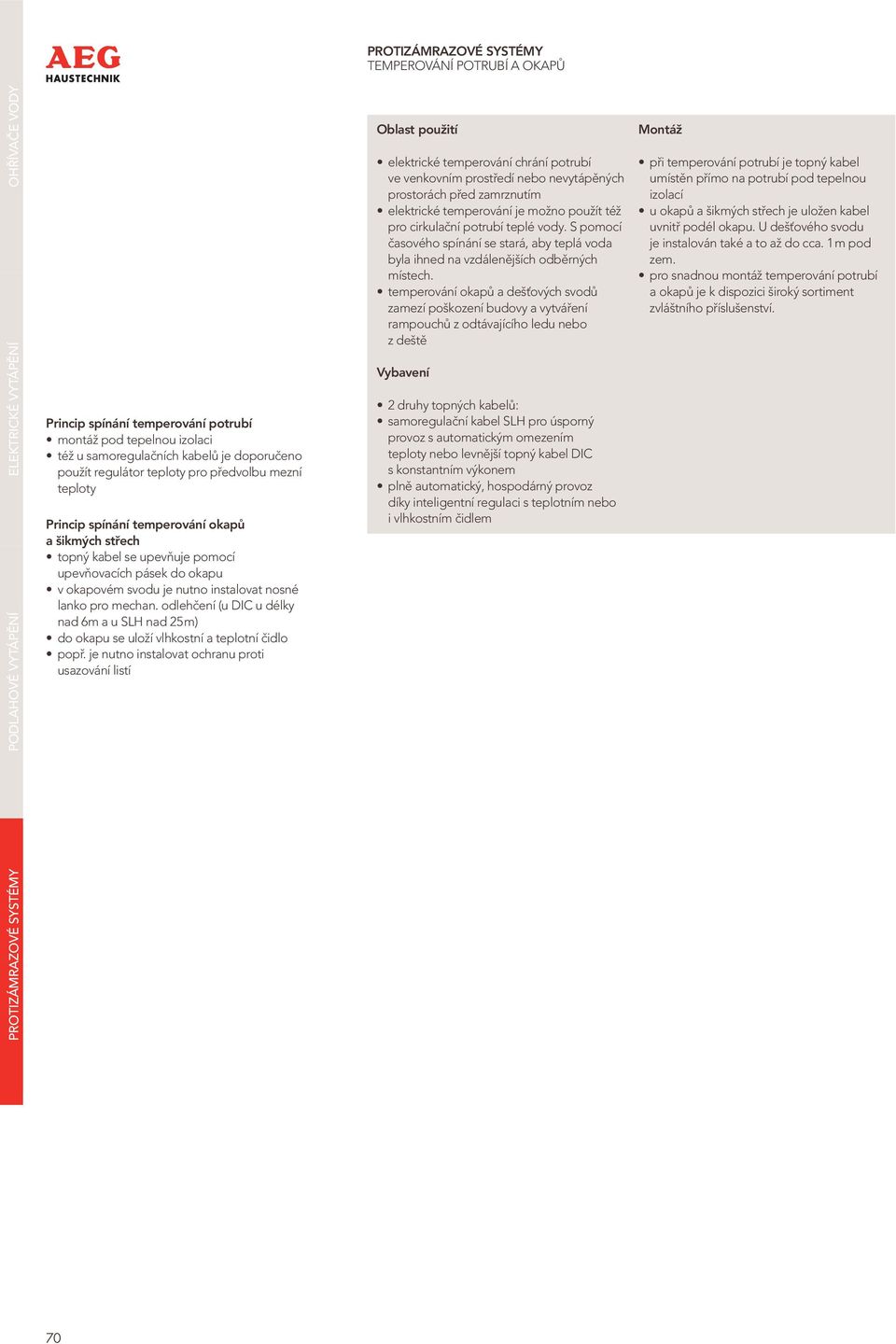

19 PROTIZÁMRAZOVÉ SYSTÉMY TEMPEROVÁNÍ POTRUBÍ A OKAPŮ OHŘÍVAČE VODY ELEKTRICKÉ VYTÁPĚNÍ PROTIZÁMRAZOVÉ SYSTÉMY PODLAHOVÉ VYTÁPĚNÍ Princip spínání temperování potrubí montáž pod tepelnou izolaci též u samoregulačních kabelů je doporučeno použít regulátor teploty pro předvolbu mezní teploty Princip spínání temperování okapů a šikmých střech topný kabel se upevňuje pomocí upevňovacích pásek do okapu v okapovém svodu je nutno instalovat nosné lanko pro mechan. odlehčení (u DIC u délky nad 6m a u SLH nad 25 m) do okapu se uloží vlhkostní a teplotní čidlo popř. je nutno instalovat ochranu proti usazování listí Oblast použití elektrické temperování chrání potrubí ve venkovním prostředí nebo nevytápěných prostorách před zamrznutím elektrické temperování je možno použít též pro cirkulační potrubí teplé vody. S pomocí časového spínání se stará, aby teplá voda byla ihned na vzdálenějších odběrných místech. temperování okapů a dešťových svodů zamezí poškození budovy a vytváření rampouchů z odtávajícího ledu nebo z deště Vybavení 2 druhy topných kabelů: samoregulační kabel SLH pro úsporný provoz s automatickým omezením teploty nebo levnější topný kabel DIC s konstantním výkonem plně automatický, hospodárný provoz díky inteligentní regulaci s teplotním nebo i vlhkostním čidlem Montáž při temperování potrubí je topný kabel umístěn přímo na potrubí pod tepelnou izolací u okapů a šikmých střech je uložen kabel uvnitř podél okapu. U dešťového svodu je instalován také a to až do cca. 1 m pod zem. pro snadnou montáž temperování potrubí a okapů je k dispozici široký sortiment zvláštního příslušenství. 70

20 PROTIZÁMRAZOVÉ SYSTÉMY TEMPEROVÁNÍ POTRUBÍ A OKAPŮ regulátor (EM 50-1) vnitřní prostředí instalační krabice SLHZ AK alternativně: ATE 50 Blokové schéma zapojení pro temperování okapů, jedna zóna venkovní prostředí vlhkostní a teplotní čidlo F RH NTC-čidlo (ATF5) na severní straně budovy úchytka (DHZ TS) B topný kabel (např. DIC 30/L nebo SLH...) C nosná trubka (DHZ TR) A nosné lanko (DIC od 6 m / SLH od 25 m) nosné lanko (DHZ TRS) distanční lišta (DHZ ST) distanční úchytka (DHZ AH) na začátku a na konci okapu A = 0,5 m B = 0,5 m C = 1 m v zemi OHŘÍVAČE VODY ELEKTRICKÉ VYTÁPĚNÍ PODLAHOVÉ VYTÁPĚNÍ PROTIZÁMRAZOVÉ SYSTÉMY 71

21 PROTIZÁMRAZOVÉ SYSTÉMY REGULÁTORY A PŘÍSLUŠENSTVÍ PRO TEMPEROVÁNÍ OKAPŮ A POTRUBÍ OHŘÍVAČE VODY ELEKTRICKÉ VYTÁPĚNÍ SLH 25 SAMOREGULAČNÍ KABELY SLH 25 S TERMOSTATEM A PŘIPOJENÍM NA ZÁSUVKU samoregulační topný kabel pro energeticky úsporné temperování potrubí a okapů s připojovacím kabelem 2,5 m opatřeným zástrčkou samoregulační kabel s dvěma paralelně vedenými měděnými vodiči, navzájem oddělenými speciálním plastovým polovodičovým prvkem. Při nízkých teplotách klesá elektrický odpor kabelu, čímž stoupá jeho výkon. Při vyšších teplotách se odpor snižuje a výkon klesá. měrný specifický výkon 25W/m integrovaný termostat, při teplpotách pod 3 C spíná vytápění možnost zkrácení topného kabelu, s přiloženou krytkou možno znovu odborně ukončit el.krytí IP 67 odolné vůči UV-záření a bez halogenů el. připojení 1/N/PE~230V 50Hz typ délka (m) EAN obj. číslo cena SLH 25/L5 ST SLH 25/L10 ST SLH 25/L15 ST SLH 25/L20 ST SLH 25/L25 ST SLH 25/L30 ST samoregulační kabel s možností zkrácení PROTIZÁMRAZOVÉ SYSTÉMY PODLAHOVÉ VYTÁPĚNÍ kapající smyčka s připojením na zásuvku temperování potrubí optimální umístění topného kabelu na trubce PŘÍKLADY POUŽITÍ SAMOREGULAČNÍHO KABELU tepelně stabilizovaný PVC Cu-pozinkované opláštění mod. Polyolefin samoregulační polovodičový topný prvek 1 mm 2 vícežilový měděný vodič SLH (konstrukce kabelu) 72
