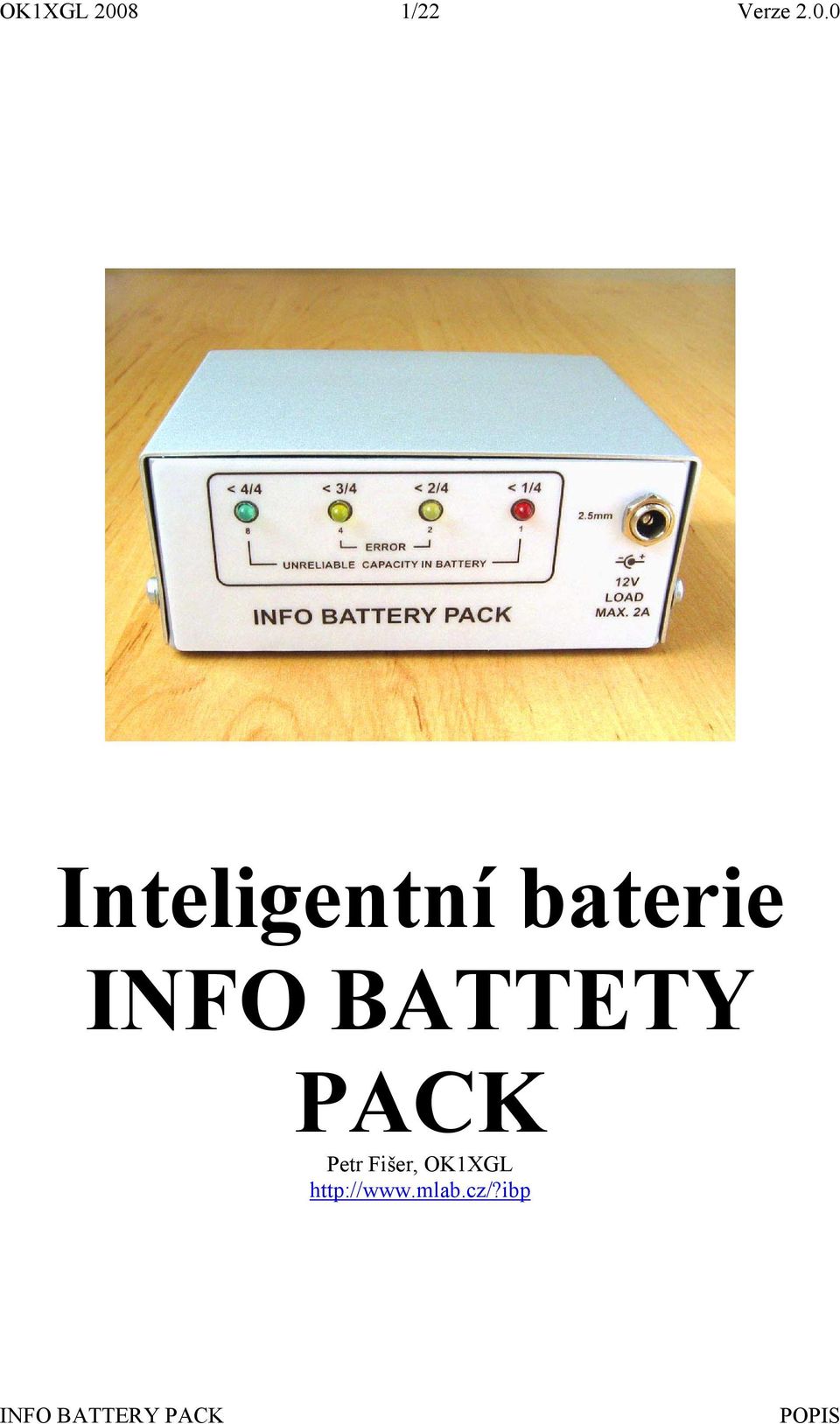

OK1XGL /22 Verze Inteligentní baterie INFO BATTERY PACK. Petr Fišer, OK1XGL

Transkript

1 OKXGL 008 / Verze.0.0 Inteligentní baterie INFO BATTETY PACK Petr Fišer, OKXGL

2 OKXGL 008 / Verze.0.0 Obsah Obsah Zadání 3 3 Dosažené výsledky 3 3. Obecné 3 3. Vybíjení Nabíjení 3 4 Popis funkčnosti 4 4. Vypnuto měření samovybíjení 4 4. Vybíjení připojena zátěž Nabíjení připojen napájecí zdroj Signalizace LED Vybíjení připojena zátěž Nabíjení připojen napájecí zdroj 5 5 Nastavení parametrů 6 5. Seznam parametrů 6 5. Postup nastavení samovybíjení 6 6 Popis zapojení 7 6. Měnič - zdroj konstantního proudu 7 6. Obvody nabíjení a vybíjení 8 7 Schéma zapojení 9 8 Seznam součástek 9 Osazení strany součástek - TOP : 4 0 Osazení strany spojů - BOT : 5 Podklad pro výrobu TOP : 6 Úprava strany BOT : 7 3 Podklady pro výrobu štítků 8 4 Fotografie 9 4. Pohled na stranu součástek 9 4. Pohled na stranu spojů Pohled na přední panel Pohled na zadní panel Pohled na horní stranu 4.6 Pohled na levou stranu 4.7 Pohled na pravou stranu 5 Literatura

3 OKXGL 008 3/ Verze.0.0 Zadání pro napájení transceiveru HF TRAMP (tedy nejlépe stejná krabička) výdrž baterií kolem 8 hodin provozu při 5W (cca A při Tx) informace o zbývající kapacitě baterie ochrana baterie před hlubokým vybitím integrovaný nabíječ s vysokou účinností široký rozsah napájení pro nabíjení zanedbatelná vlastní spotřeba použití dostupných součástek 3 Dosažené výsledky 3. Obecné Rozměry : 45x03x05 mm Hmotnost : cca 600g Výstupní napětí : V Typ Baterií : 0xNiMh,V / 3500 mah 3. Vybíjení Maximální vybíjecí proud : A Minimální doporučený vybíjecí proud : 0 ma Signalizace zbývající kapacity : 4x LED (po /4 kapacity) Zohlednění samovybíjení : ANO (včetně vlivu teploty) Ochrana před hlubokým vybitím : ANO vypnutí Ochrana proti zkratu a přetížení : ANO - odpojení zátěže Vlastní spotřeba-zátěž připojena : 8 ma Vlastní spotřeba-zátěž odpojena : 30 ua 3.3 Nabíjení Rychlost nabíjení : Zrychlené cca 7 hod Způsob nabíjení : Kombinace 0, a 0, C Dovolená teplota baterie : 5 40 C Ukončení nabíjení : dodaná kapacita, teplota 45 C Signalizace stavu nabití : 4x LED (po /4 kapacity) Vstupní napětí : 8 V / 4W Typ měniče (zdroje proudu) : SEPIC Max. proud měniče : 0,7 A Účinnost nabíječe : > 87 % (samotný měnič > 90%)

4 OKXGL 008 4/ Verze Popis funkčnosti 4. Vypnuto měření samovybíjení Bez připojené zátěže nebo napájení pro nabíjení, je zařízení vypnuté a odebírá jen minimální proud. Baterie je od konektoru pro připojení zátěže odpojena a všechny signalizační LED jsou zhasnuty. Sleduje se stav připojení zátěže nebo napájení pro nabíjení. Každou hodinu se měří teplota baterie a počítá průměrná teplota baterie za den. Jednou za den se upraví zbývající kapacita baterie s ohledem na její samovybíjení. Je zohledněna průměrná teplota baterie a počet dní od jejího nabití. V prvních 5 dnech je samovybíjení strmější než ve dnech následujících. Samovybíjení baterie je velmi těžké měřit a měření není přesné. S přibývajícími dny se přesnost dále zhoršuje, proto se po 90 dnech měření samovybíjení ukončí a kapacita baterie se považuje za neznámou. Baterii nebude možné nabíjet a je nutné ji nejprve zcela vybít. 4. Vybíjení připojena zátěž Po zasunutí zástrčky do konektoru pro připojení zátěže na přední straně zařízení se připojí baterie k zátěži a rozsvítí se příslušná LED, odpovídající zbývající kapacitě. Zařízení měří odebíraný proud zátěží včetně vlastní spotřeby a průběžně aktualizuje zbývající kapacitu baterie. Odebíraný proud je měřen s rozlišením,5 ma. Proto by zátěž měla odebírat nejméně 0 ma, aby byla zajištěna potřebná přesnost měření proudu (ne horší než 0 %). Klesne-li napětí baterie pod V, je blikáním červené LED signalizováno vybití baterie. Při napětí baterie 0 V, dojde k vypnutí zařízení, aby se zabránilo hlubokému vybití. Pokud dojde během vybíjení k proudovému přetížení nebo ke zkratu, baterie se okamžitě odpojí od zátěže a tento stav je signalizován současným blikáním prostředních LED. Zařízení je nutné vypnout vytažením zástrčky z konektoru pro připojení zátěže. 4.3 Nabíjení připojen napájecí zdroj Po přivedení napájecího napětí do konektoru pro nabíjení na zadní straně zařízení dojde k zahájení nabíjení baterie. Nemá-li napájecí zdroj dostatečné napětí a výkon, baterie se nenabíjí a tento stav je signalizován současným blikáním prostředních LED. Baterii lze nabíjet jen tehdy, zná-li zařízení její zbývající kapacitu. Pokud ji nezná (např. baterie se dlouho nepoužívala), baterie se nenabíjí a tento stav je signalizován současným blikáním krajních LED. Během nabíjení LED odpovídající kapacitě, která již je v baterii obsažena svítí, následující LED bliká. Je-li baterie plně nabita, svítí všechny LED současně a nabíjení je ukončeno. Baterie se nabíjí proudem 0, C až do 90 % kapacity. Zbývajících 0 % se baterie nabíjí proudem 0, C. Nabíjení baterie je ukončeno dodáním 00 % kapacity baterie, zohledněné účinností procesu nabíjení. Baterie je považována za plně nabitou též tehdy, pokud teplota baterie v průběhu nabíjení dosáhne 45 C.

5 OKXGL 008 5/ Verze Signalizace LED 4.4. Vybíjení připojena zátěž Stav LED Popis 4/4 svítí (zelená) Zbývá více jak 3/4 kapacity baterie 3/4 svítí (žlutá) Zbývá více jak / kapacity baterie /4 svítí (žlutá) Zbývá více jak /4 kapacity baterie /4 svítí (červená) Zbývá méně než /4 kapacity baterie /4 bliká (červená) Napětí baterie je menší jak V -> baterie je téměř vybitá 3/4 a /4 blikají (vnitřní) Proudové přetížení nebo zkrat 4/4 a /4 blikne (vnější) Není známa (nejistá) kapacita baterie 4.4. Nabíjení připojen napájecí zdroj Stav LED Popis /4 bliká (červená) Nabíjení - baterie je nabitá na méně než /4 kapacity. /4 svítí (zelelná) /4 bliká (žlutá) Nabíjení - baterie je nabitá nejméně na /4 kapacity. /4 svítí (červená) /4 svítí (žlutá) Nabíjení - baterie je nabitá nejméně na / kapacity. 3/4 bliká (žlutá) /4 svítí (červená) /4 svítí (žlutá) 3/4 svítí (žlutá) Nabíjení - baterie je nabitá nejméně na 3/4 kapacity 4/4 bliká (zelená) Všechny LED svítí Baterie je plně nabitá 3/4 a /4 blikají (vnitřní) Napájecí zdroj nemá dostatečné napětí nebo výkon 4/4 a /4 svítí (vnější) Není známa (nejistá) kapacita baterie. Baterii nelze nabíjet, je nutné ji nejprve vybít.

6 OKXGL 008 6/ Verze Nastavení parametrů Aby signalizace zbývající kapacity a nabíjecí proces pracoval správně, je třeba řídícímu programu sdělit informace o připojené baterii. Do režimu nastavování parametrů se přejde tak, že se ve vypnutém stavu na programovacím konektoru J04 propojí zkratovací propojkou piny 5 a 6 a poté se připojí napájecí napětí do konektoru na zadní straně. Na cca vteřinu se rozsvítí všechny LED a poté se rozsvítí kombinace LED, odpovídající číslu vybraného parametru. Vzhledem k malému počtu LED je číslo parametru zobrazeno v binárním tvaru. Výběr parametru provedeme postupným spojováním pinu s pinem 5 na konektoru J04. Po vybrání parametru který chceme nastavit, odstraníme zkratovací propojku mezi piny 5 a 6 na konektoru J04. Tím se dostaneme k nastavování hodnoty parametru a LED nám budou zobrazovat aktuální hodnotu parametru. Zobrazení je opět v binárním tvaru. Postupným spojováním pinu s pinem 5 na konektoru J04 nastavíme novou hodnotu parametru. Zasunutím zkratovací propojky mezi piny 5 a 6 uložíme nastavenou hodnotu parametru a můžeme vybrat další parametr. Pro snadnější orientaci v binárním kódu je na štítku pod příslušnou LED vyznačen příslušný binární řád. Sečtením řádových čísel pod svítícími LED získáme číslo parametru resp. hodnotu parametru. Může pomoci i následující tabulka: LED 4/4 LED 3/4 LED /4 LED /4 Hodnota nesvítí nesvítí nesvítí nesvítí 0 nesvítí nesvítí nesvítí svítí nesvítí nesvítí svítí nesvítí nesvítí nesvítí svítí svítí 3 nesvítí svítí nesvítí nesvítí 4 nesvítí svítí nesvítí svítí 5 nesvítí svítí svítí nesvítí 6 nesvítí svítí svítí svítí 7 svítí nesvítí nesvítí nesvítí 8 svítí nesvítí nesvítí svítí 9 5. Seznam parametrů Číslo Název Rozsah 0 Kapacita baterie H tisíce mah 0 5 Kapacita baterie L stovky mah 0 9 Zohlednění účinnosti nabíjení s krokem 0, (odpovídá 0,9,35) 3 Ztracená kapacita samovybíjením desítky % Ztracená kapacita samovybíjením jednotky % Ztracená kapacita za dobu desítky dní Ztracená kapacita za dobu jednotky dní Postup nastavení samovybíjení Baterii plně nabijeme a zařízení odložíme nejméně na dobu 0 dní do prostředí, ve kterém se nebude teplota příliš měnit (chodba, stinný pokoj apod.). Poté bez změny prostředí nastavíme parametr počtu uplynulých dní. Hodnota parametru se musí lišit od uložené hodnoty nebo se musí nastavit nejprve libovolná jiná a poté zpět správná hodnota. Tím si zařízení uloží

7 OKXGL 008 7/ Verze.0.0 průměrnou teplotu baterie, při které k samovybíjení docházelo. Dále změříme kolik kapacity se za zvolenou dobu ztratilo a nastavíme parametr ztracené kapacity. 6 Popis zapojení Vzhledem k použitým bateriím, které zabírají téměř celý prostor použité krabičky, zbylo na vlastní elektroniku jen velmi málo místa. Největší nároky na prostor má měnič a je též významným zdrojem ztrátového tepla, které se jen těžko odvádí v malém prostoru. Konstrukce měniče proto zásadním způsobem ovlivnila celou koncepci zařízení. Pro měnič byla vybrána architektura SEPIC, která umožňuje, aby vstupní napětí mohlo být větší i menší než napětí výstupní při zachování vysoké účinnosti. Do daného prostoru, který byl k dispozici se podařilo vtěsnat měnič, který dodá na svém výstupu výkon maximálně W. Pro použité baterie jde o nabíjení proudem jen cca 0, C. Plně vybitá baterie se tedy bude nabíjet 7 až 8 hodin. Při takto malém nabíjecím proudu nelze realizovat ukončení nabíjení pomocí dv nebo dt/dt používané při rychlonabíjení i když zapojení to umožňuje. Tyto způsoby ukončení vyžadují nabíjecí proud nejméně 0,5 C. Ukončení nabíjení baterie proto bylo zvoleno v podstatě časové. Nabíjení baterie se ukončí po dodání chybějící kapacity z měniče s přihlédnutím k účinnosti nabíjení. Znalost zbývající kapacity baterie umožňuje nabíjet tímto způsobem i částečně vybitou baterii. Schéma zapojení je rozděleno do dvou samostatných částí. Na první straně schématu je zapojení měniče, který se využívá při nabíjení baterie. Na druhé straně schématu je pak zapojení vlastních obvodů pro nabíjení a vybíjení. 6. Měnič - zdroj konstantního proudu Pro měnič byla zvolena architektura SEPIC, která má proti jiným a známějším zapojením řadu výhod. Tato moderní architektura měniče vychází ze zapojení blokujícího měniče, do kterého byl přidán další akumulační prvek ve formě kondenzátoru (zde C4). Architektura SEPIC umožňuje, aby vstupní napětí mohlo být větší i menší než napětí výstupní při zachování vysoké účinnosti. Vlastní účinnost měniče (bez snímacích odporů proudu) v našem případě přesahuje 90 %. Takto vysoké účinnosti by se na malém prostoru dalo jen těžko dosáhnout kombinací zvyšujícího a snižujícího měniče zapojených za sebou, jak je u amatérských konstrukcí nabíječů běžné. Výhodou SEPIC architektury je, že měnič lze provozovat téměř bez zátěže bez nebezpečí zničení spínacího prvku. Obvyklá předzátěž a ochranné obvody spínacího prvku nejsou potřeba, což má příznivý vliv na jednoduchost a vysokou účinnost. Další výhodou SEPIC architektury je, že proud odebíraný z napájecího zdroje je spojitý a tedy odrušení měniče je jednodušší. Odrušení měničů výrobci obecně věnují malou pozornost k velké nevoli radioamatérů. Není nic neobvyklého, že nabíječka k mobilnímu telefonu, ve které výrobce ušetřil pár centů za odrušovací obvody ruší rádiový příjem i na mnoho desítek metrů. Bohužel se to týká i zdrojů mnohem výkonnějších např. pro napájení notebooků a to i od renomovaných výrobců. Každé zapojení má samozřejmě i své nevýhody. Nevýhodou SEPIC architektury je velké proudové namáhání spínacího prvku. S dnešními moderními spínacími tranzistory MOSFET není větší proudové namáhání žádný problém. Napájecí napětí je přivedeno na vstup měniče přes tranzistor Q typu P-FET, který měnič chrání před záměnou polarity podobně jako často užívaná dioda, ale s mnohem menším úbytkem napětí a tedy i ztrátou. Indukčnost L spolu s kondenzátory C a C tvoří filtr, který brání pronikání rušení z měniče zpět k napájecímu napětí. Dále následuje klasické zapojení blokujícího měniče, které je doplněno o akumulační kondenzátor C4, čímž vznikne

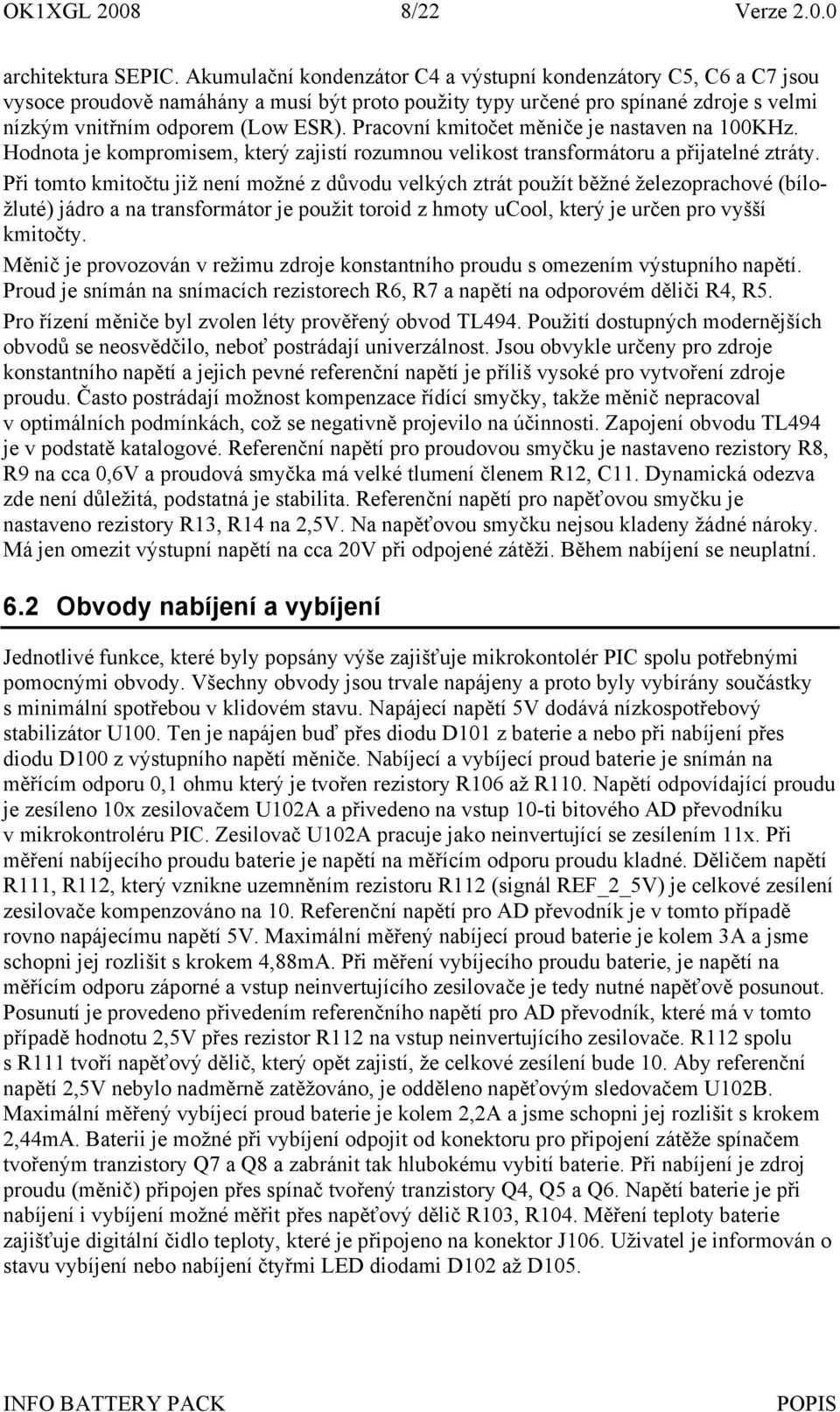

8 OKXGL 008 8/ Verze.0.0 architektura SEPIC. Akumulační kondenzátor C4 a výstupní kondenzátory C5, C6 a C7 jsou vysoce proudově namáhány a musí být proto použity typy určené pro spínané zdroje s velmi nízkým vnitřním odporem (Low ESR). Pracovní kmitočet měniče je nastaven na 00KHz. Hodnota je kompromisem, který zajistí rozumnou velikost transformátoru a přijatelné ztráty. Při tomto kmitočtu již není možné z důvodu velkých ztrát použít běžné železoprachové (bíložluté) jádro a na transformátor je použit toroid z hmoty ucool, který je určen pro vyšší kmitočty. Měnič je provozován v režimu zdroje konstantního proudu s omezením výstupního napětí. Proud je snímán na snímacích rezistorech R6, R7 a napětí na odporovém děliči R4, R5. Pro řízení měniče byl zvolen léty prověřený obvod TL494. Použití dostupných modernějších obvodů se neosvědčilo, neboť postrádají univerzálnost. Jsou obvykle určeny pro zdroje konstantního napětí a jejich pevné referenční napětí je příliš vysoké pro vytvoření zdroje proudu. Často postrádají možnost kompenzace řídící smyčky, takže měnič nepracoval v optimálních podmínkách, což se negativně projevilo na účinnosti. Zapojení obvodu TL494 je v podstatě katalogové. Referenční napětí pro proudovou smyčku je nastaveno rezistory R8, R9 na cca 0,6V a proudová smyčka má velké tlumení členem R, C. Dynamická odezva zde není důležitá, podstatná je stabilita. Referenční napětí pro napěťovou smyčku je nastaveno rezistory R3, R4 na,5v. Na napěťovou smyčku nejsou kladeny žádné nároky. Má jen omezit výstupní napětí na cca 0V při odpojené zátěži. Během nabíjení se neuplatní. 6. Obvody nabíjení a vybíjení Jednotlivé funkce, které byly popsány výše zajišťuje mikrokontolér PIC spolu potřebnými pomocnými obvody. Všechny obvody jsou trvale napájeny a proto byly vybírány součástky s minimální spotřebou v klidovém stavu. Napájecí napětí 5V dodává nízkospotřebový stabilizátor U00. Ten je napájen buď přes diodu D0 z baterie a nebo při nabíjení přes diodu D00 z výstupního napětí měniče. Nabíjecí a vybíjecí proud baterie je snímán na měřícím odporu 0, ohmu který je tvořen rezistory R06 až R0. Napětí odpovídající proudu je zesíleno 0x zesilovačem U0A a přivedeno na vstup 0-ti bitového AD převodníku v mikrokontroléru PIC. Zesilovač U0A pracuje jako neinvertující se zesílením x. Při měření nabíjecího proudu baterie je napětí na měřícím odporu proudu kladné. Děličem napětí R, R, který vznikne uzemněním rezistoru R (signál REF 5V) je celkové zesílení zesilovače kompenzováno na 0. Referenční napětí pro AD převodník je v tomto případě rovno napájecímu napětí 5V. Maximální měřený nabíjecí proud baterie je kolem 3A a jsme schopni jej rozlišit s krokem 4,88mA. Při měření vybíjecího proudu baterie, je napětí na měřícím odporu záporné a vstup neinvertujícího zesilovače je tedy nutné napěťově posunout. Posunutí je provedeno přivedením referenčního napětí pro AD převodník, které má v tomto případě hodnotu,5v přes rezistor R na vstup neinvertujícího zesilovače. R spolu s R tvoří napěťový dělič, který opět zajistí, že celkové zesílení bude 0. Aby referenční napětí,5v nebylo nadměrně zatěžováno, je odděleno napěťovým sledovačem U0B. Maximální měřený vybíjecí proud baterie je kolem,a a jsme schopni jej rozlišit s krokem,44ma. Baterii je možné při vybíjení odpojit od konektoru pro připojení zátěže spínačem tvořeným tranzistory Q7 a Q8 a zabránit tak hlubokému vybití baterie. Při nabíjení je zdroj proudu (měnič) připojen přes spínač tvořený tranzistory Q4, Q5 a Q6. Napětí baterie je při nabíjení i vybíjení možné měřit přes napěťový dělič R03, R04. Měření teploty baterie zajišťuje digitální čidlo teploty, které je připojeno na konektor J06. Uživatel je informován o stavu vybíjení nebo nabíjení čtyřmi LED diodami D0 až D05.

9 OKXGL 008 9/ Verze Schéma zapojení C3 330uF/5V R 0k VCC C A R5 0k D Q IRF746SMD S C #0nF C8 00nF R6 j G C3 nf R k SW_DRV L 5uF C0 00nF Q IRF540 C 00nF R7 4j7 S D INPUT 8 - V MIN 4W B Q3 BC856SMD G C E SW_DRV R6 #00 C 00nF R3 4k7 M3 V_FB I_FB R 8k R4B #33k A C6 330uF/5V C J V_FB R0 k R9 k C7 330uF/5V.00 C A M D3 SK36A A C R4A 3k3 R4 4k U VCC C E C E OC GND Ref In+ In- In+ In- FBK DTC RT CT TL494/SO C5 330uF/5V C A R8 0k R k R7 k D SK36A A C M R00 0 Firma OKXGL Author Petr Fišer Size Project Name Schematic Name Rev A4 I_BATT_PACK Power Supply Date: Wednesday, June 5, 008 Sheet of I_FB C9 00nF R3 k C4 80uF/50V A C SOURCE_ON max. 0V without load R5 470 C 00nF J V_PWR M4 F= 00KHz V_PWR

10 OKXGL 008 0/ Verze.0.0 D G S Q04 BSS38 R 4k7 VCC V_BATT A C 8 3 U00 IN SHDN OUT SENSE VO_TAP FB PE# 7 5 LP95CD 6 CHRG_ON J04 PGC PGD VDD GND MCLR#/VPP PIC_ISP JUMP PGC PGD V_5V 7 OA 5 6 U0B TLC7LSMD LED_RED CHRG_ON U0 8 RA/AN/CVREF/VREF- AN/RA 7 RA3/AN3/VREF+/COUT AN0/RA0 6 RA4/AN4/T0CKI/COUT CLKI/OSC/RA7 5 RA5/MCLR# CLKO/OSC/RA6 4 GND VDD 3 RB0/INT/CCP TOSI/PGD/AN6/RB7 RB/SDI/SDA TCKI/TOSO/PGC/AN5/RB6 9 RB/SDO/RX/DT CK/TX/SS#/RB5 0 RB3/PGM/CCP SCL/SCK/RB4 LED_GREEN LED_YELLOW LED_YELLOW LED_RED R0 560 A A A A D0 D03 D04 D05 LED3mm LED3mm LED3mm LED3mm R6 k R3 k DS8B0 J06 PGD R3 00k Firma OKXGL Size Project Name Schematic Name Rev A4 I_BATT_PACK Date: Sunday, April 05, 009 Sheet of Author Petr Fišer C C C C PIC6F88/SO PIC R05 00k NiMH BATT V R 0k CHARGE & DISCARGE 4 GND D0 N448SMD C03 00nF V_SENSE I_SENSE LED_YELLOW LED_GREEN V_5V PGD J09 LOAD_ON I_SENSE R03 68k J03 J07 R06 xj_parallel_or_j5 R07 xj_parallel_or_j5 R08 xj_parallel_or_j5 R09 xj_parallel_or_j5 R0 xj_parallel_or_j5 V_5V R9 560 R0 00k B+ B- V_5V D VCC G Q0 IRF746SMD S LOAD MAX A V_5V J08 A C0 uf/6.3v R0 00k C V_5V REF_.5V R8 560 SOURCE_ON LOAD_ON Q0 BSS38.00 D G S C05 00nF Q00- IRF736SMD S D Q00- IRF736SMD D S C0 0nF R4 M7 G G D00 N448SMD A C C00 00nF PGC V_5V LED_YELLOW VPP BATT_ON BATT_ON J0 J0 R5 0k C04 00nF R04 0k J05 JUMP R7 0k V_5V R 560 REF_.5V V_SENSE OA 3 U0A TLC7LSMD 4 8 VPP R 00k V_5V D G Q03 BSS38 V_BATT S

11 OKXGL 008 / Verze Seznam součástek Měnič - zdroj nabíjecího proudu Ref Hodnota Pouzdro Poznámka C 00nF C0805 C 00nF C0805 C3 330uF/5V CE035X8/L nízké ESR, velké proudy (CERA 330uF/5V 8x5 LXZ ECOM o.č 4600) C4 80uF/50V CE035X8/L nízké ESR, velké proudy (CERA 80uF/50V 8x0 LXZ ECOM o.č ) C5 330uF/5V CE035X8/L nízké ESR, velké proudy (CERA 330uF/5V 8x5 LXZ ECOM o.č 4600) C6 330uF/5V CE035X8/L nízké ESR, velké proudy (CERA 330uF/5V 8x5 LXZ ECOM o.č 4600) C7 330uF/5V CE035X8/L nízké ESR, velké proudy (CERA 330uF/5V 8x5 LXZ ECOM o.č 4600) C8 00nF C0805 C9 00nF C0805 C0 00nF C0805 C 00nF C0805 C #0nF C0805 neosazuje se C3 nf C0805 D SK36A SMA D3 SK36A SMA J J x K376A zásuvka, mm na panel, značení GM L TL. SMT73 5uF SMT73 značení GM SMD tlumivka 5uH A 7x7,8x5mm M M M3 M4 x60uh toroid R7,4/9,5/7, u=5 Q IRF746SMD SO8_FET Q IRF540 TO0 Q3 BC856SMD SOT3 R 8k R00 0 R k R3 k R4A 3k3 R4B #33k R5 470 R6 j klasický 0,6W R7 4j7 klasický 0,6W R8 0k R9 k R0 k R0k R k vinuto bifilárně drátem 0.8mm 8závitů na toroidním jádře z materiálu COOL Mu dodá PME Šumperk Při zapojování pozor na smysly vinutí!!! pro dostavení výstupního napětí měniče na 9V - max 0V určuje maximální dobíjecí proud, vhodné zvolit 0,C určuje maximální dobíjecí proud, vhodné zvolit 0,C

12 OKXGL 008 / Verze.0.0 R3 4k7 R4 4k7 R5 0k R6 #00 neosazuje se R7 k U TL494/SO SO6_50 SIS-TO0 izolační podložka pod TO0 IB izolace šroubu pro TO0 šroub M3 plochá hlava matice M3 nízký profil pro přišroubování Q k DPS CPU a řídící obvody Ref Hodnota Pouzdro Poznámka C00 00nF C0805 C0uF/6.3V ELYTC C0 0nF C0805 C03 00nF C0805 C04 00nF C0805 C05 00nF C0805 D00 N448SMD SOD87 D0 N448SMD SOD87 D0 zelená LED3mm s nízkou spotřebou D03 žlutá LED3mm s nízkou spotřebou D04 žlutá LED3mm s nízkou spotřebou D05 červená LED3mm s nízkou spotřebou J0 zásuvka,5 mm na panel J0 x K376B J03 připojit na rozpínací kontakt J03 J04 JUMP6 PIC_ISP hřebínek naležato J05 JUMP JUMP jen plošky, pro reset CPU J06 DS8B0 JUMP Teploměr připevněn na spodní stranu baterie. POZOR na polaritu. Připojit až po naprogramování CPU J07 JUMP JUMP kladný pól baterie J08 JUMP JUMP záporný pól baterie J09 #JUMP JUMP neosazuje se Q00 IRF736SMD SO8_FET Q0 IRF746SMD SO8_FET Q0 BSS38 SOT3 Q03 BSS38 SOT3 Q04 BSS38 SOT3 R04 0k % R 0k % R5 0k % R7 0k R3 k R 4k7 R0 00k R0 00k R05 00k R 00k % R3 00k %

13 OKXGL 008 3/ Verze.0.0 R03 68k % klasika R06 xj_parallel_or_j5 R07 xj_parallel_or_j5 R08 xj_parallel_or_j5 R09 xj_parallel_or_j5 R0 xj_parallel_or_j5 R4 M7 R6 k RL090 R8 560 R9 560 R0 560 R 560 U00 LP95CD SO8_50 U0 PIC6F88/SO SO8_300 U0 TLC7LSMD SO8_50 0xNiMh velikost,v/3500mah 4/3A x třmen hliníkový plech 4x M šroub 4x M matice 4x GF7 ALUBOX 3/B oboustranná samolepící páska výsledný odpor 0, ohm složen z 0 ks ohm % pro uchycení baterie do krabičky samolepící nožičky, značení GM krabička, dodá SOS Electronic pro přilepení DPS do krabičky, nejlépe od fy 3M

14 OKXGL 008 4/ Verze Osazení strany součástek - TOP

15 OKXGL 008 5/ Verze Osazení strany spojů BOT POZOR, led se osazují úhlově tak, aby vyčnívaly z okraje desky viz fotografie dále. Z této strany se též osazuje transformátor na plošky M M4.

16 OKXGL 008 6/ Verze.0.0 Podklad pro výrobu TOP : Podklad pro amatérskou výrobu plošného spoje je určen pro výrobu fotocestou a je proto zrcadlový. Při tisku dejte pozor na měřítko.

17 OKXGL 008 7/ Verze.0.0 Úprava strany BOT Strana BOT má velmi jednoduchý motiv. Obsahuje jen dvě oddělené zemní plochy, které lze snadno vyrobit naříznutím a opatrným sloupnutím měděné fólie. Dále je třeba vrtákem průměru 3,5mm odstranit měděnou fólii z vrtaných otvorů, kterými procházejí součástky, které nejsou spojeny se zemními plochami.

18 OKXGL 008 8/ Verze Podklady pro výrobu štítků

19 OKXGL 008 9/ Verze Fotografie 4. Pohled na stranu součástek 4. Pohled na stranu spojů

20 OKXGL 008 0/ Verze Pohled na přední panel 4.4 Pohled na zadní panel

21 OKXGL 008 / Verze Pohled na horní stranu 4.6 Pohled na levou stranu

22 OKXGL 008 / Verze Pohled na pravou stranu 5 Literatura HF TRAMP Maxim - Měnič SEPIC: Microchip Inteligentní nabíječ: AN960 Datové listy použitých součástek PMEC Prášková feromagnetická jádra MPP, HF a KOOL Mµ - Praktická elektronika AR /98 Tlumivky s práškovými jádry pro spínané zdroje - Praktická elektronika AR 0/04 Návrh tlumivky akumulačního vzestupného měniče - Praktická elektronika AR 06/04
