1 SOUHRNNÁ TECHNICKÁ ZPRÁVA c ZMĚNY b a DATUM PODPIS INVESTOR: Základní škola a Praktická škola, Opava Základní škola a Praktická škola Slezského odboje 5, příspěvková organizace Opava - Předměstí, tel.: , zs.so@seznam.cz PROJEKTANT: ZODP. PROJEKTANT: VYPRACOVAL: KONTROLOVAL: Ing. Matěj KUDLÍK Ing.arch. Pavla WOLFOVÁ Ing. Martin ULIČNÝ ČÁST DOKUMENTACE: Vybudování venkovního výtahu K.ú. Opava - předměstí, parc.č. 145/2, 143 FORMÁT DATUM STUPEŇ ZAKÁZKOVÉ ČÍSLO MĚŘÍTKO: - 08/2015 DPS TO-469-DPS ČÍSLO PARÉ: SOUHRNNÁ TECHNICKÁ ZPRÁVA B.

2 B.1. Popis území stavby... 4 a) charakteristika stavebního pozemku... 4 b) výčet a závěry provedených průzkumů a rozborů (geologický průzkum, hydrogeologický průzkum, stavebně historický průzkum apod.)... 4 c) stávající ochranná a bezpečnostní pásma... 4 d) poloha vzhledem k záplavovému území, poddolovanému území apod e) vliv stavby na okolní stavby a pozemky, ochrana okolí, vliv stavby na odtokové poměry v území... 4 f) požadavky na asanace, demolice, kácení dřevin... 4 g) požadavky na maximální zábory zemědělského půdního fondu nebo pozemků určených k plnění funkce lesa (dočasné / trvalé)... 4 h) územně technické podmínky (zejména možnost napojení na stávající dopravní a technickou infrastrukturu)... 5 i) věcné a časové vazby stavby, podmiňující, vyvolané, související investice... 5 B.2. Celkový popis stavby... 5 B.2.1. Účel užívání stavby... 5 a) funkční náplň stavby... 5 b) základní kapacity funkčních jednotek... 5 B.2.2. Celkové urbanistické a architektonické řešení... 5 a) urbanismus územní regulace, kompozice prostorového řešení... 5 b) architektonické řešení kompozice tvarového řešení, materiálové a barevné řešení... 5 B.2.3. Celkové provozní řešení, technologie výroby... 6 B.2.4. Bezbariérové užívání stavby... 6 B.2.5. Bezpečnost při užívání stavby... 6 B.2.6. Základní charakteristika objektů... 6 a) stavební řešení... 6 b) konstrukční a materiálové řešení... 6 c) mechanická odolnost a stabilita... 6 B.2.7. Základní charakteristika technických a technologických zařízení... 7 a) technické řešení... 7 b) výčet technických a technologických zařízení... 8 B.2.8. Požárně bezpečnostní řešení, Posouzení technických podmínek požární ochrany:... 8 a) rozdělení stavby a objektů do požárních úseků... 8 b) výpočet požárního rizika a stanovení stupně požární bezpečnosti... 8 c) zhodnocení navržených stavebních konstrukcí a stavebních výrobků včetně požadavků na zvýšení požární odolnosti stavebních konstrukcí... 8 d) zhodnocení evakuace osob včetně vyhodnocení únikových cest... 8 e) zhodnocení odstupových vzdáleností a vymezení požárně nebezpečného prostoru... 8 f) zajištění potřebného množství požární vody, popřípadě jiného hasiva, včetně rozmístění vnitřních a vnějších odběrných míst... 8 g) zhodnocení možnosti provedení požárního zásahu (přístupové komunikace, zásahové cesty)... 9 h) zhodnocení technických a technologických zařízení stavby (rozvodná potrubí, vzduchotechnická zařízení)... 9 i) posouzení požadavků na zabezpečení stavby požárně bezpečnostními zařízeními... 9 j) rozsah a způsob rozmístění výstražných a bezpečnostních značek a tabulek... 9 B.2.9. Zásady hospodaření s energiemi... 9 a) kritéria tepelně technického hodnocení... 9 b) energetická náročnost stavby... 9 c) posouzení využití alternativních zdrojů energií... 9 B Hygienické požadavky na stavby, požadavky na pracovní a komunální prostředí... 9 B Zásady ochrany stavby před negativními účinky vnějšího prostředí

3 a) ochrana před pronikáním radonu z podloží b) ochrana před bludnými proudy c) ochrana před technickou seismicitou d) ochrana před hlukem e) protipovodňová opatření B.3. Připojení na technickou infrastrukturu a) napojení místa technické infrastruktury, přeložky b) připojovací rozměry, výkonové kapacity a délky B.4. Dopravní řešení a) popis dopravního řešení b) napojení území na stávající dopravní infrastrukturu c) doprava v klidu d) pěší a cyklistické stezky B.5. Řešení vegetace a souvisejících terénních úprav a) terénní úpravy b) použité vegetační prvky c) biotechnická opatření B.6. Popis vlivů stavby na životní prostředí a jeho ochrana a) vliv na životní prostředí ovzduší, hluk, voda, odpady a půda b) vliv na přírodu a krajinu, zachování ekologických funkcí a vazeb v krajině c) vliv na soustavu chráněných území Natura d) návrh zohlednění podmínek ze závěrů zjišťovacích řízení nebo stanoviska EIA e) navrhovaná ochranná a bezpečnostní pásma, rozsah omezení a podmínky ochrany podle jiných právních předpisů B.7. Ochrana obyvatelstva B.8. Zásady organizace výstavby a) potřeby a spotřeby rozhodujících médií a hmot, jejich zajištění b) odvodnění staveniště c) napojení staveniště na stávající dopravní a technickou infrastrukturu d) vliv provádění stavby na okolní stavby a pozemky e) ochrana okolí staveniště a požadavky na související asanace, demolice, kácení dřevin f) maximální zábory pro staveniště (dočasné / trvalé) g) maximální produkovaná množství a druhy odpadů a emisí při výstavbě, jejich likvidace h) bilance zemních prací, požadavky na přísun nebo deponie zemin i) ochrana životního prostředí při výstavbě j) zásady bezpečnosti a ochrany zdraví při práci na staveništi, posouzení potřeby koordinátora bezpečnosti a ochrany zdraví při práci podle jiných právních předpisů k) úpravy pro bezbariérové užívání výstavbou dotčených staveb l) zásady pro dopravně inženýrské opatření m) stanovení speciálních podmínek pro provádění stavby n) postup výstavby, rozhodující dílčí termíny

4 B.1. Popis území stavby a) charakteristika stavebního pozemku Pozemek parc.č. 145/2, na kterém se dotčená stavba nachází, se nachází v areálu základní a praktické školy, na náměstí Slezského odboje v Opavě. Pozemek parc.č. 145/2 i pozemek parc.č. 143, na kterém je navržena nová přístavba svislé zdvižné plošiny, jsou v majetku Moravskoslezského kraje, v hospodaření se svěřeným majetkem pro Základní školu a Praktickou školu, Opava, Slezského odboje 5, příspěvková organizace. b) výčet a závěry provedených průzkumů a rozborů (geologický průzkum, hydrogeologický průzkum, stavebně historický průzkum apod.) S ohledem na skutečnost, že se jedná o stávající objekt, nebyl průzkum geologický ani hydrogeologický proveden. Stavebně - historický průzkum nebyl proveden. Radonový průzkum nebyl s ohledem na to, že se jedná o stávající objekt proveden, nově navržená hydroizolace splňuje požadavky na střední radonové riziko. c) stávající ochranná a bezpečnostní pásma Dotčená stavba se nenachází v ochranném ani bezpečnostním pásmu. d) poloha vzhledem k záplavovému území, poddolovanému území apod. Dotčená stavba se nenachází na poddolovaném ani v záplavovém území. e) vliv stavby na okolní stavby a pozemky, ochrana okolí, vliv stavby na odtokové poměry v území Při provádění stavby může dojít k dočasnému negativnímu ovlivnění hlukem a prachem. Po dokončení nebude mít stavba na okolí negativní dopad. f) požadavky na asanace, demolice, kácení dřevin V rámci přístavby plošiny a s tím spojených stavebních úprav bude provedeno částečné rozebrání anglického dvorku a odstranění asfaltové plochy v přímém okolí konstrukce plošiny. Dojde k vybourání parapetní vyzdívky okenních otvorů v místech napojení zdvižné plošiny. Požadavky na kácení dřevin nejsou. Nejbližší stávající vzrostlý strom je v dostatečné vzdálenosti od stavby (cca 4,5m), stavba nezasahuje do jeho ochranného pásma. g) požadavky na maximální zábory zemědělského půdního fondu nebo pozemků určených k plnění funkce lesa (dočasné / trvalé) Požadavky na zábor ZPF ani LPF nejsou. 4

5 h) územně technické podmínky (zejména možnost napojení na stávající dopravní a technickou infrastrukturu) Dotčená stavba je v současné době napojená na veřejný rozvod vody, plynu, kanalizace a elektro. Příjezd ke stavbě je umožněn po ulici Hany Kvapilové. i) věcné a časové vazby stavby, podmiňující, vyvolané, související investice Vyvolané ani související investice nejsou známy. B.2. B.2.1. Celkový popis stavby Účel užívání stavby a) funkční náplň stavby V současné době je objekt využíván pro potřeby základní a praktické školy. Po realizaci přístavby nedojde ke změně ve využívání. Přístavba bude sloužit pro vertikální komunikaci pro imobilní žáky a návštěvníky s doprovodem. b) základní kapacity funkčních jednotek Zastavěná plocha: Obestavěný prostor: 3,26m² 45,00m³ Zpevněná plocha: 2,40 m² Max. výška objektu: Počet žáků: +12,075m (0,000=1.NP) 160 (ve věku 6-20let) Imobilních žáků: 15 Počet personálu: 55 B.2.2. Celkové urbanistické a architektonické řešení a) urbanismus územní regulace, kompozice prostorového řešení Objekt se nachází v zastavěné části města v těsné blízkosti městského parku náměstí Slezského odboje. Navrhovaná funkce je v souladu s územně plánovací dokumentací města Opava. Úpravy se týkají stávajícího objektu, jehož napojení na dopravní a technickou infrastrukturu zůstává stávající. V návrhu je počítáno se situováním přístavby v napojení na stávající areálovou komunikaci u severovýchodního rohu budovy. b) architektonické řešení kompozice tvarového řešení, materiálové a barevné řešení Stávající budova je provozována jako základní a praktická škola. Jedná se o historicky významný objekt. Bohužel není dochován ve svém původním vzhledu. Fasáda nenese zdobné prvky a došlo k dalším úpravám ve střešní rovině. Stávající 5

6 fasáda je upravena probarvenou omítkou na zděné nezateplené obvodové konstrukci. Sokl je odstupňovaný. B.2.3. Celkové provozní řešení, technologie výroby Navrhovaná zdvižná plošina je orientována k severozápadnímu rohu stávajícího objektu v místě krajních oken. Plošina zajišťuje vertikální pohyb osob ve čtyřech úrovních. Nástup je možný z exteriéru a ze všech tří nadzemních podlaží. V podzemním podlaží je umístěna technologie plošiny hydraulický box. Ten bude krytý dvířky. Venkovní povrch, který bude při výstavbě odbourán, bude nově upraven betonovou maloformátovou dlažbou. B.2.4. Bezbariérové užívání stavby Vstup na plošinu je zajištěn po rovině dveřmi o šířce 0,85m, vertikální pohyb po objektu je umožněn po stávajícím schodišti s plošinou a nově navrhovanou zdvižnou plošinou s kabinou o rozměrech 1,10 1,40m. B.2.5. Bezpečnost při užívání stavby Stavbu, jednotlivé konstrukce a zařízení je nutno pravidelně kontrolovat a revidovat dle příslušných ČSN, EN, ICS a provádět průběžnou údržbu tak, aby byla zachována jejich bezpečnost, funkčnost a zaručená životnost. B.2.6. Základní charakteristika objektů a) stavební řešení Stavba není vnitřně dále dělena na jednotlivé stavební objekty. b) konstrukční a materiálové řešení Popis objektu Nosná konstrukce zdviže je navržena jako ocelový skelet z L profilů, opláštěných skleněnou výplní. Založení bude na betonové monolitické dojezdové jímce. Šachta bude osazena přes stávající anglický dvorek, který bude upraven, tak aby jím mohla protékat zachycená dešťová voda. Pro průchod do stávajícího objektu školy budou upraveny stávající okenní otvory. Šířka je vyhovující, dojde k vybourání parapetů. V 1. PP bude v místě dojezdu částečně zazděno stávající okno do anglického dvorku do tvaru niky. Ta bude sloužit k osazení pohonu. c) mechanická odolnost a stabilita Stávajícími úpravami nedojde ke změně statického ani konstrukčního systému stávajícího objektu školy. Nová konstrukce ocelové šachty a betonové jímky byla navržena dle platných norem ČSN EN. Ing. Martin KORÁB 6

7 B.2.7. Základní charakteristika technických a technologických zařízení a) technické řešení Vytápění Profese vytápění navrhla nové uspořádání otopných těles v místnostech dotčených rekonstrukci a přístavbou výtahu. Otopné těleso zůstane stejné, provedou se nezbytné úpravy vzhledu stávajícího otopného tělesa (nátěry) a oprav stávajícího umístění (zapravení omítky a zdivo po demontáži nosných kotev, úprava povrchu podlahy do původního stavu před rekonstrukcí) a následně se provede osazení na novou pozici s novými kotvícími prvky. Provede se znovu napojení na stoupací potrubí novým připojovacím potrubím, které bude upraveno nátěry. Toto potrubí bude vedeno nad podlahovou konstrukcí v takové výšce, aby byli umožněny úklidové práce (vytírání podlahy dle technologie v objektu). Provede se osazení nových topenářských armatur, a to termostatického ventilu s termostatickou hlavicí a regulačního šroubení s možností vypouštění u nově napojovaných otopných těles. Ing. Radim ČERNOCH Vodovod ani plynovod není v této projektové dokumentaci řešen. Vertikální zdvihací zařízení je navrženo o jmenovité nosnosti 400kg, min. pro osobu na invalidním vozíku s doprovodem, pohon hydraulický, jmenovitá rychlost 0,15m/s, počet stanic 4, rozměry šachty šířka hloubka mm, šířka výška dveří mm, typ dveří otevíravé automatické, povrchová úprava šachetních dveří lakované RAL 7035, šachetní dveře bez požární odolnosti. Vybavení ovládací panel, tlačítko otevření a zavření dveří, signalizace přetížení, madlo, hlasový modul, sedátko. Elektrická síť Strojovna výtahu je umístěna v 1.PP v m.č a. Proto bude napojena z rozvaděče 1.PP, ten je umístěn u schodiště. Tento rozvaděč bude doplněn jističemi 3C/16 pro výtah a 1B/10 pro osvětlení. Z tohoto rozvaděče povedou dva kabely CYKY 5J 4 a 3J 1,5 k výtahu. Na chodbě m.č bude instalován nový kabelový žlab PVC 40/60. Stávající lišty budou demontovány a kabely z nich budou přeloženy do nového žlabu. V kotelně m.č povedou kabely po stávajícím kabelovém roště. Venkovní vstup do výtahu bude osvětlen LED svítidlem, jenž bude ovládáno přes soumrakový spínač instalovaný poblíž svítidla. Vnitřní vstupy do výtahu v místnostech budou osvětleny žárovkovými svítidly. Tyto budou ovládány pohybovými čidly. Tato čidla budou nasměrována popř. omezena tak, aby snímaly pouze prostor před výtahem a nesnímaly pohyb v učebně. 7

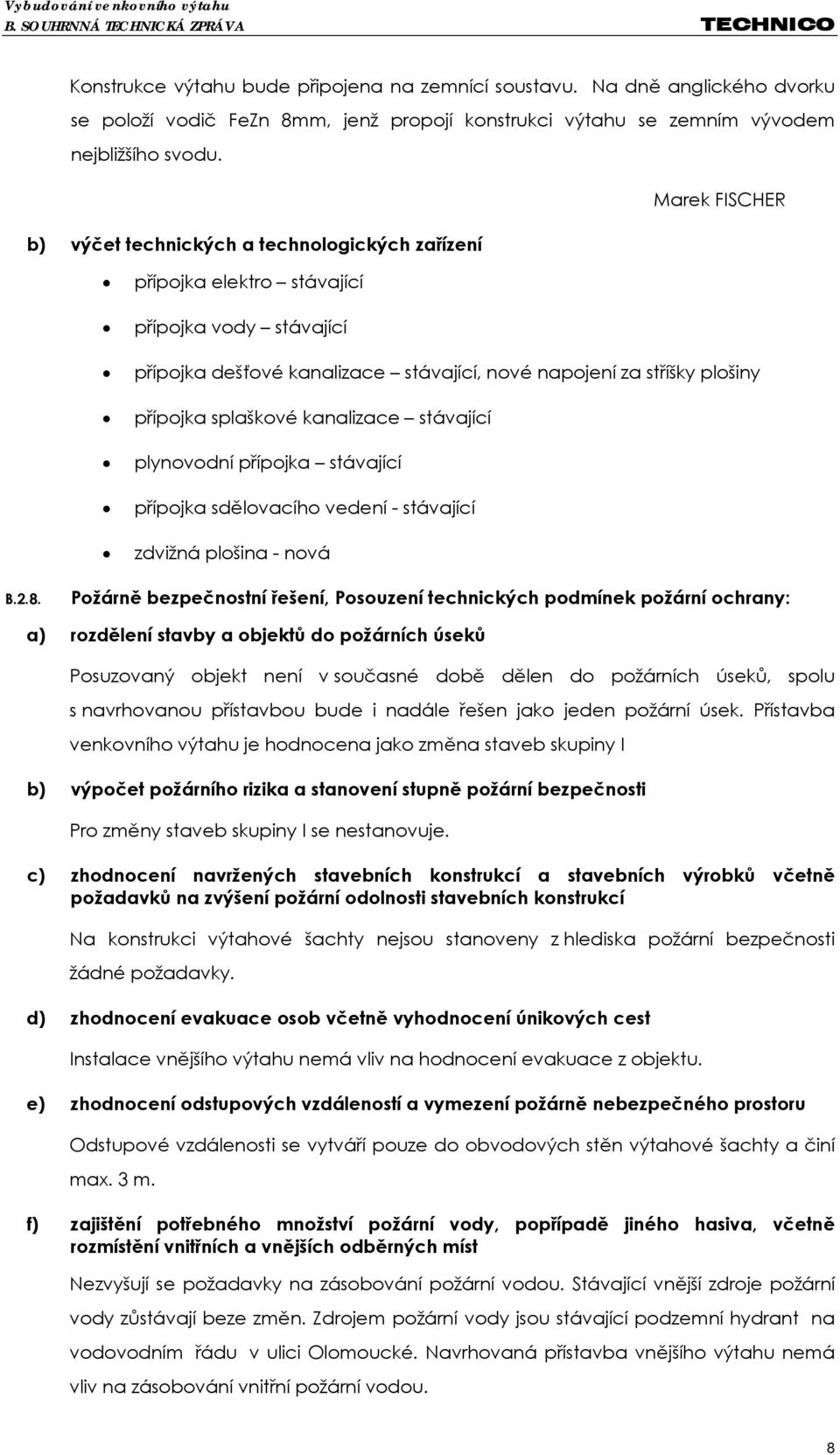

8 Konstrukce výtahu bude připojena na zemnící soustavu. Na dně anglického dvorku se položí vodič FeZn 8mm, jenž propojí konstrukci výtahu se zemním vývodem nejbližšího svodu. Marek FISCHER b) výčet technických a technologických zařízení přípojka elektro stávající přípojka vody stávající přípojka dešťové kanalizace stávající, nové napojení za stříšky plošiny přípojka splaškové kanalizace stávající plynovodní přípojka stávající přípojka sdělovacího vedení - stávající zdvižná plošina - nová B.2.8. Požárně bezpečnostní řešení, Posouzení technických podmínek požární ochrany: a) rozdělení stavby a objektů do požárních úseků Posuzovaný objekt není v současné době dělen do požárních úseků, spolu s navrhovanou přístavbou bude i nadále řešen jako jeden požární úsek. Přístavba venkovního výtahu je hodnocena jako změna staveb skupiny I b) výpočet požárního rizika a stanovení stupně požární bezpečnosti Pro změny staveb skupiny I se nestanovuje. c) zhodnocení navržených stavebních konstrukcí a stavebních výrobků včetně požadavků na zvýšení požární odolnosti stavebních konstrukcí Na konstrukci výtahové šachty nejsou stanoveny z hlediska požární bezpečnosti žádné požadavky. d) zhodnocení evakuace osob včetně vyhodnocení únikových cest Instalace vnějšího výtahu nemá vliv na hodnocení evakuace z objektu. e) zhodnocení odstupových vzdáleností a vymezení požárně nebezpečného prostoru Odstupové vzdálenosti se vytváří pouze do obvodových stěn výtahové šachty a činí max. 3 m. f) zajištění potřebného množství požární vody, popřípadě jiného hasiva, včetně rozmístění vnitřních a vnějších odběrných míst Nezvyšují se požadavky na zásobování požární vodou. Stávající vnější zdroje požární vody zůstávají beze změn. Zdrojem požární vody jsou stávající podzemní hydrant na vodovodním řádu v ulici Olomoucké. Navrhovaná přístavba vnějšího výtahu nemá vliv na zásobování vnitřní požární vodou. 8

9 g) zhodnocení možnosti provedení požárního zásahu (přístupové komunikace, zásahové cesty) Přístavbou vnějšího výtahu nejsou dotčeny stávající podmínky protipožárního zásahu. h) zhodnocení technických a technologických zařízení stavby (rozvodná potrubí, vzduchotechnická zařízení) Navrhovanou stavbou vnějšího výtahu nedochází k zásadním změnám technických zařízení posuzovaného objektu. i) posouzení požadavků na zabezpečení stavby požárně bezpečnostními zařízeními Navrhovanou stavbou vnějšího výtahu nedochází k navýšení požadavků na zabezpečení stavby požárně bezpečnostními zařízeními. j) rozsah a způsob rozmístění výstražných a bezpečnostních značek a tabulek Výtah je nutno označit bezpečnostním značením Tento výtah neslouží k evakuaci osob v každém patře vně výtahových kabin a uvnitř kabin. Ing. Ivana BEDNÁRKOVÁ B.2.9. Zásady hospodaření s energiemi a) kritéria tepelně technického hodnocení V této projektové dokumentaci není řešeno. b) energetická náročnost stavby Není součástí tohoto projektu. c) posouzení využití alternativních zdrojů energií B V objektu nebude využíváno alternativních zdrojů energií. Hygienické požadavky na stavby, požadavky na pracovní a komunální prostředí Negativní vlivy na okolí, jako prašnost, hluk či vibrace se při provozování budovy nepředpokládají. Vytápění: Nové vstupy na plošinu v každém patře ovlivní osazení otopných těles. Ta budou přesunuta a rozvody budou upraveny. Větrání: Není předmětem tohoto projektu. Osvětlení: Budou osazena nová svítidla před dveřmi plošiny do interiéru. Elektronické komunikace: Napojení plošiny proběhne v rámci domovních rozvodů. Zásobování vodou: 9

10 Není předmětem tohoto projektu. Odpadní vody: Budou odváděny dešťové vody ze stříšky přistavované plošiny. Svod bude napojen na objektovou dešťovou kanalizaci. Odpad: Provozem objektu nebude vznikat odpad. B Zásady ochrany stavby před negativními účinky vnějšího prostředí a) ochrana před pronikáním radonu z podloží Ochrana před pronikáním radonu středního radonového indexu bude řešena vhodně zvolenou hydroizolací. b) ochrana před bludnými proudy Nevyskytují se, není řešeno. c) ochrana před technickou seismicitou Jedná se o nástavbu a stavební úpravy stávajícího objektu, který se nachází v zastavěné oblasti. Dopravní zatížení je ustálené a nepředpokládá se výrazný nárůst. V objektu ani jeho blízkosti se nenachází zařízení, které by objekt ohrožovalo otřesy. d) ochrana před hlukem Proti účinkům hluku bude vnitřní prostředí chráněno konstrukčním řešením svislých a vodorovných konstrukcí a vhodně zvolenými výplněmi otvorů. Stávající obvodové zdivo se pohybuje v tloušťkách od 50 do 90cm. Provoz plošiny bude probíhat především mimo dobu výuky tak, aby byli dopraveni imobilní žáci do učeben. Hlučnost plošiny se pohybuje do 70dB. Byly provedeny hlukové studie pro provoz obdobných plošin, které potvrzují, že nedojde k nadlimitním nepříznivým účinkům hluku a splní tak podmínky nařízení vlády č. 272/2011, o ochraně zdraví před nepříznivými účinky hluku a vibrací (dle 108 odst. 3 zákona č. 258/2000 Sb., o ochraně veřejného zdraví). e) protipovodňová opatření Protipovodňová opatření nebudou provedena, objekt se nenachází v záplavové oblasti. B.3. Připojení na technickou infrastrukturu a) napojení místa technické infrastruktury, přeložky Vodovod Není předmětem tohoto projektu. Kanalizace 10

11 Odvodnění stříšky plošiny bude zajištěno dešťovým svodem, který bude napojen v anglickém dvorku na stávající dešťovou kanalizaci. Odvodnění dojezdu plošiny je napojeno rovněž na stávající dešťovou kanalizaci. Ing. Miroslav BYRTUS Přípojka plynu Není předmětem tohoto projektu. b) připojovací rozměry, výkonové kapacity a délky Přípojka vody Není předmětem tohoto projektu. Přípojka plynu Není předmětem tohoto projektu. Bilance potřeby plynu Bilance potřeby plynu byla předběžně stanovena takto: Předpokládaná hodinová spotřeba plynu Q max = 5 m 3 /h Předpokládaná roční spotřeba plynu Q r = m 3 /r B.4. Dopravní řešení a) popis dopravního řešení Pro přístup k objektu slouží asfaltová komunikace ul. Hany Kvapilové. Okolí objektu je na pozemku investora řešeno jako zpevněná a zatravněná plocha. Zpevněná plocha slouží rovněž pro krátkodobé parkování pro potřeby školy. Tento prostor bude v rámci stavebních prací zahrnut minimálně. b) napojení území na stávající dopravní infrastrukturu Objekt je napojen na komunikaci ul. Hany Kvapilové. Napojení se v rámci přístavby nemění. c) doprava v klidu Parkování na dvoře školy slouží pouze pro potřeby školy. Stávající stav se přístavbou nemění. d) pěší a cyklistické stezky Nejsou navrženy nové pěší a cyklistické stezky. 11

12 B.5. Řešení vegetace a souvisejících terénních úprav a) terénní úpravy Výškově je vstupní úroveň do objektu zachována, takže terénní úpravy nebudou nutné. Vstupy do objektu budou v návaznosti na příjezdové komunikace ponechány v původním rozsahu. Zpevněné plochy budou řádně vyspádovány a odvodněny. Po dokončení stavebních prací bude bezprostřední okolí stavby upraveno, budou odstraněny veškeré pozůstatky stavební suti apod. a dotčené plochy budou zatravněny. b) použité vegetační prvky V rámci stavebních prací se neuvažuje s kácením či odstraňováním stávající zeleně. Z tohoto důvodu se neuvažuje ani s novou výsadbou. V průběhu stavebních prací je potřeba pouze ochránit stávající strom u východního rohu objektu. c) biotechnická opatření Biotechnická opatření nejsou zahrnuta. B.6. Popis vlivů stavby na životní prostředí a jeho ochrana a) vliv na životní prostředí ovzduší, hluk, voda, odpady a půda Provedením stavebních prací nedojde ke zhoršení životního prostředí v těsném okolí a na sousedních pozemcích. V průběhu realizace stavby může dojít k určitému negativnímu ovlivnění životního prostředí bezprostředního okolí staveniště, zvýšení nákladní dopravy apod. Po ukončení výstavby se stav životního prostředí vrátí k současnému stavu. b) vliv na přírodu a krajinu, zachování ekologických funkcí a vazeb v krajině Objekt se nachází v zastavěném území. Realizací nedojde k negativnímu ovlivnění krajiny ani přírody. c) vliv na soustavu chráněných území Natura 2000 Stavba nezasahuje do žádné evropsky významné lokality nebo ptačí oblasti a neovlivní tyto oblasti ani dálkově. Záměr tedy nemá negativní vliv na soustavu chráněných území Natura d) návrh zohlednění podmínek ze závěrů zjišťovacích řízení nebo stanoviska EIA Zjišťovací řízení ani EIA nebyly provedeny. e) navrhovaná ochranná a bezpečnostní pásma, rozsah omezení a podmínky ochrany podle jiných právních předpisů Objekt samotný nevyžaduje zřízení ochranných ani bezpečnostních pásem. 12

13 B.7. Ochrana obyvatelstva Pro objekt nejsou stanoveny žádné podmínky civilní obrany. Z hlediska civilní obrany nejsou ze strany investora, uživatele a dotčených orgánů a organizací specifikovány žádné požadavky a tudíž s žádnými opatřeními není uvažováno. B.8. Zásady organizace výstavby a) potřeby a spotřeby rozhodujících médií a hmot, jejich zajištění Pro potřeby stavby bude zajištěn přívod vody a NN. Po dobu výstavby bude staveniště zásobováno energiemi z vlastních přípojek. b) odvodnění staveniště Místo stavby se nenachází v oblasti se zvýšenou hladinou spodní vody. Případné odvodnění staveniště bude svedeno do kanalizace. c) napojení staveniště na stávající dopravní a technickou infrastrukturu Pro potřeby stavby bude zajištěn přívod vody a NN. Po dobu výstavby bude staveniště zásobováno energiemi z vlastních přípojek. Zásobování bude řešeno po ul. Hany Kvapilové. d) vliv provádění stavby na okolní stavby a pozemky Navržené stavební úpravy a nástavba budou probíhat na pozemcích investora. V případě provádění prací majících za následek zvýšenou prašnost, hlučnost apod. bude dodavatel stavebních prací dodržovat základní zásady výstavby (kropení atd.). Před výjezdem vozidel stavby na veřejné komunikace bude docházet k čištění vozidel tak, aby nedocházelo ke znečištění těchto veřejných komunikací. Tímto bude docházet k minimalizaci negativních vlivů na okolní stavby a pozemky. e) ochrana okolí staveniště a požadavky na související asanace, demolice, kácení dřevin Místo stavby se nenachází v oblasti se zvýšenou hladinou spodní vody. Případné odvodnění staveniště bude svedeno do kanalizace. f) maximální zábory pro staveniště (dočasné / trvalé) Trvalé zábory budou umístěny na pozemcích investora. Po provedení stavby budou zpevněné i zatravněné plochy uvedeny do původního stavu. g) maximální produkovaná množství a druhy odpadů a emisí při výstavbě, jejich likvidace Manipulaci a ukládání odpadů vzniklých při stavební činnosti bude prováděna dle zákona č.185/2001 Sb. o podrobnostech nakládání s odpady, především se jedná o shromažďování a skladovaní nebezpečných odpadů. Takto vzniklé odpady budou zařazeny do kategorie odpadů dle vyhlášky č. 381/2001 Sb. a č. 383/2001 Sb. o podrobnostech nakládaní s odpady a dodavatel 13

14 jejich upřesnění a zatřídění projedná s příslušným odborem životního prostředí úřadu městské části před zahájením stavebních prací. Za skladování, manipulaci a likvidaci odpadů vzniklých během provádění stavebních prací je zodpovědný dodavatel stavby. Přeprava a ukládání odpadů bude svěřena oprávněné osobě, která má patřičná oprávnění k této činnosti. Dodavatel stavebních prací (původce opadů) musí před zahájením stavebních prací uzavřít s touto oprávněnou osobou Smlouvu o likvidaci a ukládaní odpadů. h) bilance zemních prací, požadavky na přísun nebo deponie zemin Zemní práce budou provedeny pouze v souvislosti se založením plošiny. i) ochrana životního prostředí při výstavbě V průběhu realizace stavby může dojít k určitému negativnímu ovlivnění životního prostředí bezprostředního okolí staveniště hluk, prach, zvýšení frekvence nákladní dopravy, apod. Při dodržování základních zásad výstavby se tyto negativní účinky minimalizují. j) zásady bezpečnosti a ochrany zdraví při práci na staveništi, posouzení potřeby koordinátora bezpečnosti a ochrany zdraví při práci podle jiných právních předpisů Při provádění stavebních a montážních prací je potřeba dbát zvýšené opatrnosti, dodržovat bezpečnostní opatření a požadavky k zajištění bezpečnosti práce vyhlášky týkající se bezpečnosti a ochrany zdraví při práci, ochrany před nebezpečím úrazu elektrickým proudem, požární předpisy, práci ve výškách a zejména Nařízení vlády č.591/2006 Sb. o bližších minimálních požadavcích na bezpečnost a ochranu zdraví při práci na staveništi a zákon č. 309/2006 Sb., kterým se upravují další požadavky bezpečnosti a ochrany zdraví při práci v pracovněprávních vztazích a o zajištění bezpečnosti a ochrany zdraví při činnosti nebo poskytování služeb mimo pracovněprávní vztahy (zákon o zajištění dalších podmínek bezpečnosti a ochrany zdraví při práci). Dodavatel prací zajistí v rozsahu a za podmínek stanovených předpisy kontrolu zařízení, dále pořídí o kontrole zápis a vše předá investorovi při předání stavby po ukončení prací. Vyskytnou-li se mimořádné okolnosti v průběhu práce, učiní dodavatel potřebná opatření k zajištění bezpečnosti práce. Práce mohou provádět jen kvalifikovaní pracovníci pod dohledem odpovědného pracovníka. Další povinnosti zhotovitelů prací jsou uvedeny zejména v nařízení vlády č. 591/2006 Sb. Při používání dopravních strojů (aut, nakládačů, jeřábů a zdvihadel apod.) je nutno se řídit ustanovením Nařízením vlády č. 168/2002 Sb. 14

15 Pro manipulaci s elektrickými zařízeními platí ed.2, ČSN EN ed. 2, opr. 1, ČSN EN ed. 2, dále příslušné normy třídícího znaku , Vyhláška č. 73/2010 Sb. o stanovení vyhrazených elektrických technických zařízení, jejich zařazení do tříd a skupin a o bližších podmínkách jejich bezpečnosti (vyhláška o vyhrazených elektrických technických zařízeních). Dalšími právními předpisy, které je povinen zhotovitel dodržovat jsou zejména: Zákon č. 258/2000 Sb. v platném znění, o ochraně veřejného zdraví a o změně některých souvisejících zákonů v platném znění, Nařízení vlády č. 361/2007 Sb. v platném znění, kterým se stanoví podmínky ochrany zdraví zaměstnanců při práci; Vyhláška č. 48/1982 Sb. v platném znění, Českého úřadu bezpečnosti práce, kterou se stanoví základní požadavky k zajištění bezpečnosti práce u technických zařízení, v platném znění, zejména 1, 194, 196, 197, , 205, 237, 238; Zákon č. 309/2006 Sb., kterým se upravují další požadavky bezpečnosti a ochrany zdraví při práci v pracovněprávních vztazích a o zajištění bezpečnosti a ochrany zdraví při činnosti nebo poskytování služeb mimo pracovněprávní vztahy, v platném znění; Nařízení vlády č. 495/2001 Sb., kterým se stanoví rozsah a bližší podmínky poskytování osobních ochranných pracovních prostředků, mycích, čisticích a dezinfekčních prostředků; Nařízení vlády č. 494/2001 Sb., kterým se stanoví způsob evidence, hlášení a zasílání záznamu o úrazu, vzor záznamu o úrazu a okruh orgánů a institucí, kterým se ohlašuje pracovní úraz a zasílá záznam o úrazu;(od pan NV č. 201/2010 Sb.; Nařízení vlády č. 378/2001 Sb., kterým se stanoví bližší požadavky na bezpečný provoz a používání strojů, technických zařízení, přístrojů a nářadí; Nařízení vlády č. 362/2005 Sb. o bližších požadavcích na bezpečnost a ochranu zdraví při práci na pracovištích s nebezpečím pádu z výšky nebo do hloubky. k) úpravy pro bezbariérové užívání výstavbou dotčených staveb Okolní stavby nebudou stavebními úpravami dotčeny. Bezbariérové úpravy okolních objektů tedy nejsou řešeny. l) zásady pro dopravně inženýrské opatření Stavebními úpravami nebude znemožněn průjezd ul. Hany Kvapilové, bude zde pouze zvýšený výskyt vozidel staveništní dopravy. Bude zajištěn trvalý přístup a příjezd k budově školy. Mohou být zaváděna jen taková opatření, která jsou pro bezpečné označení pracovních míst nutná. Dopravní značky a dopravní zařízení související se stavebním místem budou instalovány bezprostředně před začátkem prací s ohledem na dobu potřebnou k jejich instalaci. 15

16 Dopravní značky a dopravní zařízení používané při dopravně inženýrských opatřeních na pracovních místech musí odpovídat ustanovením Zásad a příslušných souvisejících předpisů a norem. Dopravní značky musí být správně umístěny, dobře připevněny a v bezvadném stavu, tj. nepoškozeny a udržovány v čistotě. Spoluprací příslušných úřadů, orgánů, správců, policie a zhotovitelů stavebních prací a dopravně inženýrských opatření se včas před začátkem prací dohodnou na zavedení odpovídajících dopravně inženýrských opatřeních. m) stanovení speciálních podmínek pro provádění stavby Speciální podmínky pro provádění stavby nebyly požadovány. Podmínky dotčených orgánů budou dodrženy dodavatelem stavby před a během výstavby. n) postup výstavby, rozhodující dílčí termíny Stavební úpravy budou vnitřně děleny na jednotlivé stavební úseky odpovídající technologickým a materiálovým postupům. Termín zahájení a konec výstavby bude upřesněn investorem po provedení výběrového řízení na zhotovitele stavby. Časový harmonogram stavebních prací bude předložen dodavatelem stavebních prací před vlastní realizací. Dodavatel stavby bude určen na základě výběrového řízení vyhlášeného investorem. Při výstavbě budou dodržovány hygienické limity hluku a vibrací ze stavební činnosti ve venkovním a vnitřním prostoru dle NV č. 272/2011 Sb. O ochraně před nepříznivými účinky hluku a vibrací. Vypracoval: Ing. arch. Pavla WOLFOVÁ 16
