1 P14 Bratří Venclíků Praha 9 Dokumentace pro provedení stavby Paré B Souhrnná technická zpráva Dokument: B Razítko Datum: 4/2014

2 Obsah zprávy 1. Popis území stavby Charakteristika stavebního pozemku Výčet a závěry provedených průzkumů a rozborů Stávající ochranná a bezpečnostní pásma Poloha vzhledem k záplavovému území, poddolovanému území apod Vliv stavby na okolní pozemky, ochrana okolí, vliv stavby na odtokové poměry v území Požadavky na asanace, demolice, kácení dřevin Požadavky na maximální zábory zemědělského půdního fondu nebo pozemků určených k plnění funkce lesa Územně technické podmínky (zejména možnost napojení na stávající dopravní a technickou infrastrukturu) Věcné a časové vazby, podmiňující, vyvolané, související investice 5 2. Celkový popis stavby Účel užívání stavby, základní kapacity funkčních jednotek Celkové urbanistické a architektonické řešení Urbanismus: územní regulace, kompozice prostorového řešení Architektonické řešení: kompozice tvarového řešení, materiálové a barevné řešení Celkové provozní řešení, technologie výroby Bezbariérové užívání stavby Bezpečnost při užívání stavby Základní charakteristika objektu Stavební a konstrukční řešení Mechanická odolnost a stabilita Základní charakteristika technických a technologických zařízení Požárně bezpečnostní řešení Zásady hospodaření s energiemi Hygienické požadavky na stavby, požadavky na pracovní a komunální prostředí Ochrana stavby před negativními účinky vnějšího prostředí Ochrana před pronikáním radonu z podloží Ochrana před bludnými proudy Ochrana před technickou seizmicitou Ochrana před hlukem Protipovodňová opatření 8 3. Připojení na technickou infrastrukturu 9 4. Dopravní řešení 9 5. Řešení vegetace a souvisejících terénních úprav 9 6. Popis vlivů stavby na životní prostředí a jeho ochrana Vliv stavby na životní prostředí: ovzduší, hluk, voda, odpady, půda Vliv stavby na přírodu a krajinu: ochrana dřevin, ochrana památných stromů, ochrana rostlin a živočichů apod.), zachování ekologických funkcí a vazeb v krajině Vliv stavby na soustavu chráněných území Natura Návrh zohlednění podmínek zjišťovacího řízení nebo stanoviska EIA Navrhovaná ochranná a bezpečnostní pásma, rozsah omezení a podmínky ochrany podle jiných právních předpisů 9 7. Ochrana obyvatelstva Splnění základních požadavků z hlediska plnění úkolů ochrany obyvatelstva 10 Souhrnná technická zpráva (část B projektové dokumentace) Strana 2 Dvořák architekti s.r.o.

3 8. Zásady organizace výstavby Potřeby a spotřeby rozhodujících medií a hmot, jejích zajištění Odvodnění staveniště Napojení staveniště na stávající dopravní a technickou infrastrukturu Vliv provádění stavby na okolní stavby a pozemky Ochrana okolí staveniště a požadavky na související asanace, demolice, kácení dřevin Maximální zábory pro staveniště (dočasné/trvalé) Maximální produkovaná množství a druhy odpadů a emisí při výstavbě, jejích likvidace Bilance zemních prací, požadavky na přísun, nebo deponie zemin Ochrana životního prostředí při výstavbě Zásady bezpečnosti a ochrany zdraví při práci na staveniště, posouzení potřeby koordinátora bezpečnosti a ochrany zdraví při práci podle jiných právních předpisů Úprava pro bezbariérové užívání výstavbou dotčených staveb Zásady pro dopravně inženýrská opatření Stanovení speciálních podmínek pro provádění stavby (provádění stavby za provozu, opatření proti účinkům vnějšího prostředí při výstavbě apod.) Postup výstavby, rozhodující dílčí termíny 12 Souhrnná technická zpráva (část B projektové dokumentace) Strana 3 Dvořák architekti s.r.o.

4 1. Popis území stavby 1.1 Charakteristika stavebního pozemku Budova ÚMČ P14 se nachází v zastavěném území sídliště Černý Most v ulici Bratří Venclíků 1073/8, 1072/6. Objekt leží na pozemku st. parc. č. 54, 55 v katastrálním území Černý Most. V Územním plánu hl. m. Prahy je zájmové území definováno s funkčním využitím ploch OB (čistě obytné). 1.2 Výčet a závěry provedených průzkumů a rozborů Pro účely záměru nebyly provedeny žádné průzkumy nebo rozbory. 1.3 Stávající ochranná a bezpečnostní pásma Stavební záměr nezasahuje do stanovených ochranných ani bezpečnostních pásem. 1.4 Poloha vzhledem k záplavovému území, poddolovanému území apod. Stavební pozemek neleží v žádném vyhlášeném, ani nevyhlášeném záplavovém území, neleží v území rozlivu zvláštní povodně pod vodním dílem, ani neleží v poddolovaném území, nebo v území, v němž lze očekávat sesuvy půdy. 1.5 Vliv stavby na okolní pozemky, ochrana okolí, vliv stavby na odtokové poměry v území Stavba nemá negativní vliv na okolí. Realizací nevznikne žádná nadměrná hluková, dopravní nebo jiná zátěž trvalého charakteru, která by mohla negativně ovlivnit stavby a pozemky v okolí. Odtokové poměry ani množství odváděné dešťové vody nejsou rekonstrukcí prostor ovlivněny, tvar střechy, umístění svodů ani jejich dimenze se nemění. 1.6 Požadavky na asanace, demolice, kácení dřevin Se záměrem nejsou spojeny žádné požadavky na asanace, demolice nebo kácení dřevin. 1.7 Požadavky na maximální zábory zemědělského půdního fondu nebo pozemků určených k plnění funkce lesa Podle katastru nemovitostí nemá žádný pozemek dotčený stavbou přiřazen kód BPEJ a není součástí zemědělského půdního fondu nebo PUPFL. Souhrnná technická zpráva (část B projektové dokumentace) Strana 4 Dvořák architekti s.r.o.

5 1.8 Územně technické podmínky (zejména možnost napojení na stávající dopravní a technickou infrastrukturu) Stavební záměr bude realizován na jihozápadní fasádě a uvnitř stávající budovy. Napojení budovy na dopravní infrastrukturu se nemění. Systém ovládání a napájení předokenních žaluzii je napojen na stávající zdroj elektřiny. 1.9 Věcné a časové vazby, podmiňující, vyvolané, související investice Před zahájením je nutné vyčlenění ploch (prostor) určeným pro zázemí a zařízení staveniště. Realizace záměru nesouvisí s jinými investicemi ani jimi není podmíněna. Bude probíhat po dobu cca 2 měsíců. Samotné zahájení a časový průběh je poté rozhodnutím investora. Souhrnná technická zpráva (část B projektové dokumentace) Strana 5 Dvořák architekti s.r.o.

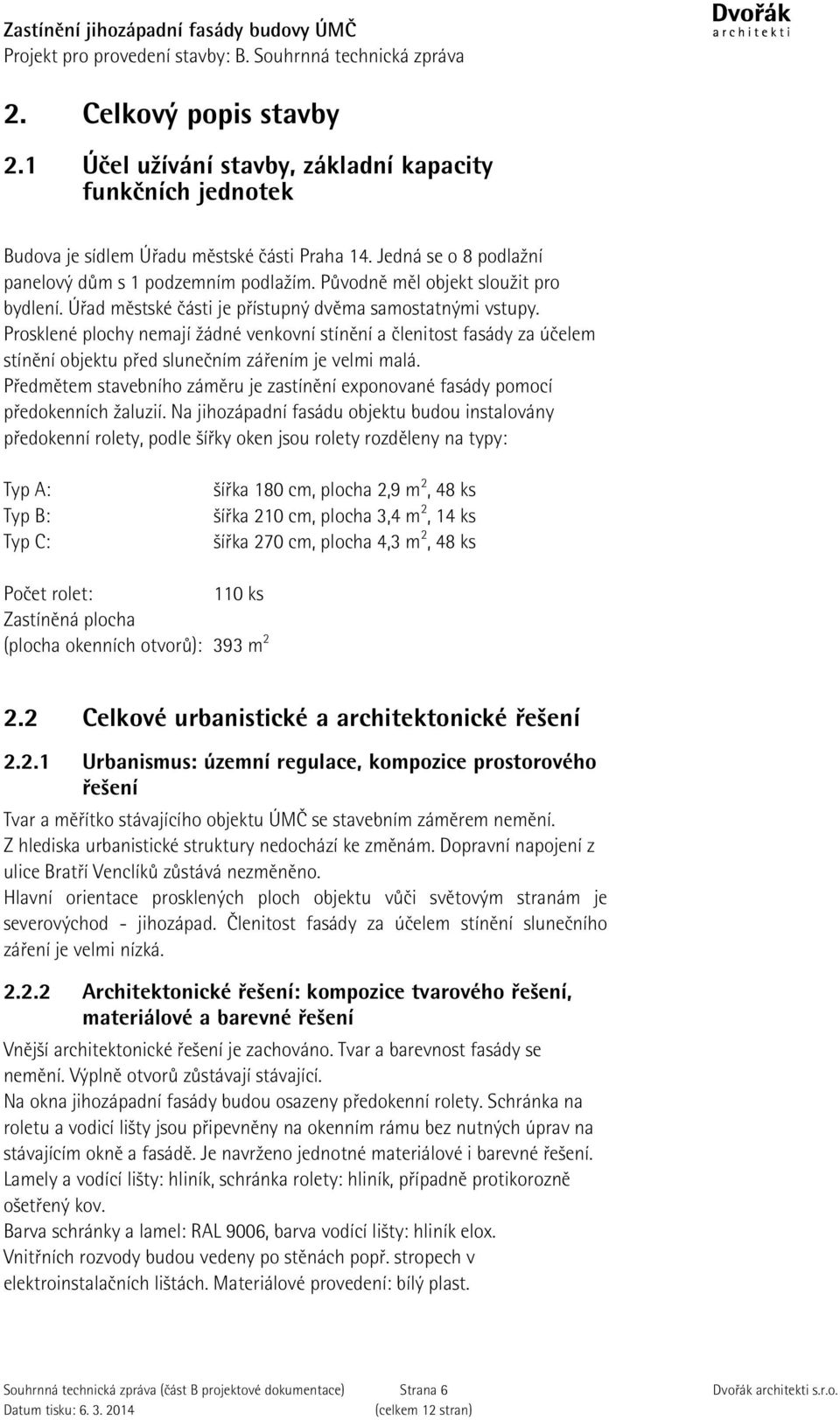

6 2. Celkový popis stavby 2.1 Účel užívání stavby, základní kapacity funkčních jednotek Budova je sídlem Úřadu městské části Praha 14. Jedná se o 8 podlažní panelový dům s 1 podzemním podlažím. Původně měl objekt sloužit pro bydlení. Úřad městské části je přístupný dvěma samostatnými vstupy. Prosklené plochy nemají žádné venkovní stínění a členitost fasády za účelem stínění objektu před slunečním zářením je velmi malá. Předmětem stavebního záměru je zastínění exponované fasády pomocí předokenních žaluzií. Na jihozápadní fasádu objektu budou instalovány předokenní rolety, podle šířky oken jsou rolety rozděleny na typy: Typ A: Typ B: Typ C: šířka 180 cm, plocha 2,9 m 2, 48 ks šířka 210 cm, plocha 3,4 m 2, 14 ks šířka 270 cm, plocha 4,3 m 2, 48 ks Počet rolet: 110 ks Zastíněná plocha (plocha okenních otvorů): 393 m Celkové urbanistické a architektonické řešení Urbanismus: územní regulace, kompozice prostorového řešení Tvar a měřítko stávajícího objektu ÚMČ se stavebním záměrem nemění. Z hlediska urbanistické struktury nedochází ke změnám. Dopravní napojení z ulice Bratří Venclíků zůstává nezměněno. Hlavní orientace prosklených ploch objektu vůči světovým stranám je severovýchod - jihozápad. Členitost fasády za účelem stínění slunečního záření je velmi nízká Architektonické řešení: kompozice tvarového řešení, materiálové a barevné řešení Vnější architektonické řešení je zachováno. Tvar a barevnost fasády se nemění. Výplně otvorů zůstávají stávající. Na okna jihozápadní fasády budou osazeny předokenní rolety. Schránka na roletu a vodicí lišty jsou připevněny na okenním rámu bez nutných úprav na stávajícím okně a fasádě. Je navrženo jednotné materiálové i barevné řešení. Lamely a vodící lišty: hliník, schránka rolety: hliník, případně protikorozně ošetřený kov. Barva schránky a lamel: RAL 9006, barva vodící lišty: hliník elox. Vnitřních rozvody budou vedeny po stěnách popř. stropech v elektroinstalačních lištách. Materiálové provedení: bílý plast. Souhrnná technická zpráva (část B projektové dokumentace) Strana 6 Dvořák architekti s.r.o.

7 2.3 Celkové provozní řešení, technologie výroby Stávající provozní řešení budovy zůstane zachováno. Objekt není určen k výrobní činnosti. Ovládání žaluzií bude zajištěno z místa centrálního řídícího pultu nebo individuálně ovládacím zařízením z každé kanceláře. Systém je napojen na anemometr umístěný na střeše objektu č. p Ten zaznamenává rychlost větru a v případě silného poryvu vysílá signál do ovládacích boxů v jednotlivých podlažích. Na základě signálu dojde k automatickému vytažení všech rolet. 2.4 Bezbariérové užívání stavby Stavebním záměrem nedojde ke změnám v bezbariérovém užívání stavby osobami s omezenou schopností pohybu a orientace. 2.5 Bezpečnost při užívání stavby Po dokončení realizace je nutno seznámit uživatele s režimem bezpečného užívání systému. Vnitřní provoz bude probíhat v souladu s provozním řádem. 2.6 Základní charakteristika objektu Stavební a konstrukční řešení Montáží předokenních žaluzií nedojde k zásahu do stávající stavby. Schránka na roletu je umístěna na okenním rámu bez nutných změn na stávajícím okně. Vnitřní rozvody budou vedeny po stěnách popř. stropech v elektroinstalačních lištách. Prostupy pro elektrorozvody uvnitř objektu budou do stávající konstrukce vrtané Mechanická odolnost a stabilita Montáží žaluzií nedojde k ohrožení nosné konstrukce stávající stavby a sousedních domů. 2.7 Základní charakteristika technických a technologických zařízení Osazení technických a technologických zařízení a nové rozvody budou řešeny v souladu s obecně technickými požadavky na výstavbu, včetně požadavků na požární zabezpečení objektu. Silnoproudá elektrotechnika Nové rozvody budou provedeny kabely typu CYKY-J 3x1,5 popř. CYKY-J 5x1,5. Na každém podlaží budou osazeny ovládací boxy a jističe typu 1/B/16A. Kabely budou uloženy v elektroinstalačních lištách vedených po stěnách popř. stropech. Svislé rozvody budou vedeny v trasách stoupacího vedení. Souhrnná technická zpráva (část B projektové dokumentace) Strana 7 Dvořák architekti s.r.o.

8 2.8 Požárně bezpečnostní řešení Stavebním záměrem nedojde ke změnám požárně bezpečnostního řešení. Instalace předokenních žaluzii včetně vnitřních rozvodů bude provedena tak, aby byly splněny požárně bezpečnostní požadavky. 2.9 Zásady hospodaření s energiemi Zásady hospodaření s energiemi zůstávají v rámci provozu stávající budovy beze změny Hygienické požadavky na stavby, požadavky na pracovní a komunální prostředí Veškeré instalační práce budou prováděny dle příslušných norem při dodržování pravidel bezpečnosti a ochrany zdraví při práci. Veškeré použité instalace budou řádně odzkoušeny. Instalaci technických zařízení může provádět pouze firma k tomu kvalifikovaná podle zvláštních předpisů. Uvedení do provozu provádí pouze firma k tomu oprávněná výrobcem Ochrana stavby před negativními účinky vnějšího prostředí Ochrana před pronikáním radonu z podloží Vnitřní prostory objektu a objekt samotný je svým technickým provedením dostatečně chráněn před pronikáním radonu z podloží Ochrana před bludnými proudy Vzhledem k tomu, že se v blízkém okolí nenachází žádný stejnosměrný napájecí obvod nelze vznik bludných proudů v předmětném území předpokládat Ochrana před technickou seizmicitou Vzhledem k tomu, že se v blízkém okolí nenachází žádný stacionární zdroj technické seizmicity a předmětné území je dostatečně vzdáleno od všech intenzivně využívaných automobilových komunikací, nelze vliv technické seizmicity na stavbu předpokládat Ochrana před hlukem Vzhledem k tomu, že se v blízkém okolí nenachází žádný stacionární zdroj hluku a předmětné území je dostatečně vzdálené od všech intenzivně využívaných automobilových komunikací, nelze vliv nadměrného hluku na stavbu předpokládat Protipovodňová opatření Protipovodňová opatření se neřeší vzhledem k tomu, že předmětné území neleží v žádném vyhlášeném, ani nevyhlášeném záplavovém území. Souhrnná technická zpráva (část B projektové dokumentace) Strana 8 Dvořák architekti s.r.o.

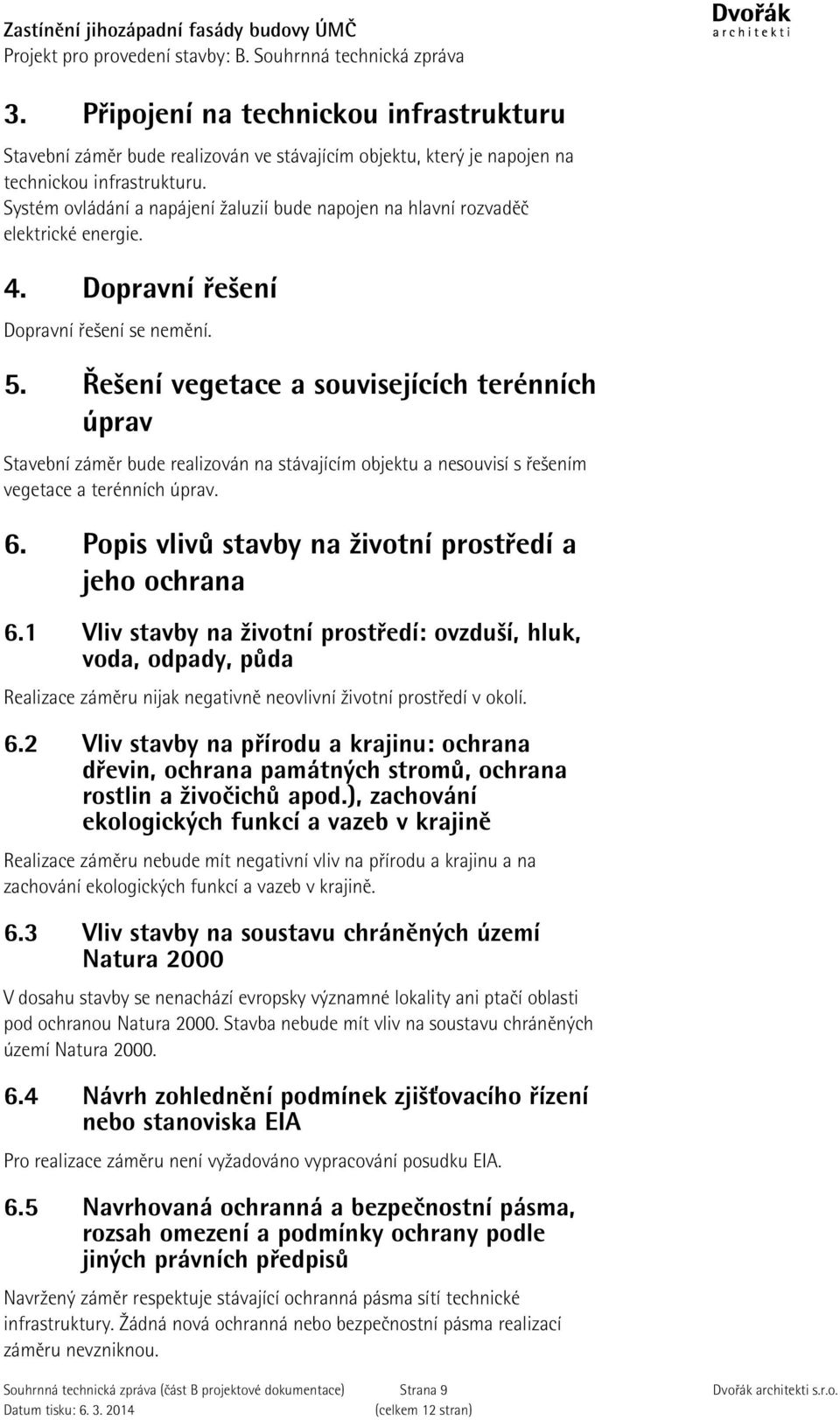

9 3. Připojení na technickou infrastrukturu Stavební záměr bude realizován ve stávajícím objektu, který je napojen na technickou infrastrukturu. Systém ovládání a napájení žaluzií bude napojen na hlavní rozvaděč elektrické energie. 4. Dopravní řešení Dopravní řešení se nemění. 5. Řešení vegetace a souvisejících terénních úprav Stavební záměr bude realizován na stávajícím objektu a nesouvisí s řešením vegetace a terénních úprav. 6. Popis vlivů stavby na životní prostředí a jeho ochrana 6.1 Vliv stavby na životní prostředí: ovzduší, hluk, voda, odpady, půda Realizace záměru nijak negativně neovlivní životní prostředí v okolí. 6.2 Vliv stavby na přírodu a krajinu: ochrana dřevin, ochrana památných stromů, ochrana rostlin a živočichů apod.), zachování ekologických funkcí a vazeb v krajině Realizace záměru nebude mít negativní vliv na přírodu a krajinu a na zachování ekologických funkcí a vazeb v krajině. 6.3 Vliv stavby na soustavu chráněných území Natura 2000 V dosahu stavby se nenachází evropsky významné lokality ani ptačí oblasti pod ochranou Natura Stavba nebude mít vliv na soustavu chráněných území Natura Návrh zohlednění podmínek zjišťovacího řízení nebo stanoviska EIA Pro realizace záměru není vyžadováno vypracování posudku EIA. 6.5 Navrhovaná ochranná a bezpečnostní pásma, rozsah omezení a podmínky ochrany podle jiných právních předpisů Navržený záměr respektuje stávající ochranná pásma sítí technické infrastruktury. Žádná nová ochranná nebo bezpečnostní pásma realizací záměru nevzniknou. Souhrnná technická zpráva (část B projektové dokumentace) Strana 9 Dvořák architekti s.r.o.

10 7. Ochrana obyvatelstva 7.1 Splnění základních požadavků z hlediska plnění úkolů ochrany obyvatelstva Objekt není určen pro ochranu obyvatelstva. Realizací záměru nevznikne žádný zdroj ohrožení ve smyslu ochrany obyvatelstva. 8. Zásady organizace výstavby 8.1 Potřeby a spotřeby rozhodujících medií a hmot, jejích zajištění Montáž žaluzií bude probíhat ve stávajícím objektu, kde je zajištěná dodávka elektrické energie a vody. 8.2 Odvodnění staveniště Pro potřeby stavby budou pravděpodobně vyčleněny plochy uvnitř objektu. Nedojde ke změně odtokových poměrů ani množství odváděné dešťové vody. Stávající budova je bezpečně odvodněna. Tvar střechy, umístění svodů ani jejich dimenze se nemění. 8.3 Napojení staveniště na stávající dopravní a technickou infrastrukturu Zřízením staveniště nedojde ke změně napojení na dopravní a technickou infrastrukturu. 8.4 Vliv provádění stavby na okolní stavby a pozemky Při provádění stavby lze předpokládat dočasné zvýšení hlučnosti. Z hlediska ochrany proti hluku (aby byly v jeho okolí splněny požadované hygienické limity hluku ze stavební činnosti) je třeba vzhledem k hlukovým parametrům hlavních zdrojů a činností zabezpečit: udržování technologické kázně, pořádku na staveništi a dodržování všech norem ochrany životního prostředí se zvláštní pozorností na hluk provádění nejhlučnějších činností organizačně zajistit pouze v pracovní dny v době 8-12 a hodin v případě, kdy by při provádění nejhlučnějších činností mohlo dojít k překročení hygienického limitu pro hluk ze stavební činnosti v chráněném venkovním prostoru nejbližších bytových domů, postup prací projednat s jejich obyvateli a vlastní činnost provádět šetrným a ohleduplným způsobem 8.5 Ochrana okolí staveniště a požadavky na související asanace, demolice, kácení dřevin Stavební záměr nevyžaduje žádné asanace, demolice ani kácení dřevin. Souhrnná technická zpráva (část B projektové dokumentace) Strana 10 Dvořák architekti s.r.o.

11 8.6 Maximální zábory pro staveniště (dočasné/trvalé) Největší objem prací bude prováděn uvnitř stávajícího objektu, tudíž lze předpokládat vyčlenění prostor staveniště uvnitř objektu. Lze předpokládat dočasný zábor na pozemku parc. č. 54 popř. 55 za účelem mobilních skladů, WC a lešení. 8.7 Maximální produkovaná množství a druhy odpadů a emisí při výstavbě, jejích likvidace Odpady, které vzniknou při stavbě, budou v souladu se zákonem č. 185/2001 Sb. o odpadech, jeho prováděcími předpisy a předpisy s ním souvisejícími likvidovány na stavbě, odvozem do sběrných surovin nebo na skládku k tomu určenou. Při realizaci stavebního záměru bude vznikat stavební odpad z použitých materiálů nebo poškozených či nefunkčních dílů. K nim se budou řadit i obaly dodávaných stavebních materiálů, prvků a dílů. Převzetí a následnou manipulaci s odpady vyprodukovanými při realizaci stavby bude zajišťovat oprávněná odborná firma. 8.8 Bilance zemních prací, požadavky na přísun, nebo deponie zemin Se stavebním záměrem nejsou spojené žádné zemní práce 8.9 Ochrana životního prostředí při výstavbě Při provádění stavby se budou dodržovat všechny předpisy a vyhlášky týkající se provádění staveb a ochrany životního prostředí a dále předpisy o bezpečnosti práce. V průběhu realizace budou vznikat běžné staveništní odpady, které budou odváženy na řízené skládky k tomu určené. S veškerými odpady, které vzniknou při výstavbě a provozu objektu, bude nakládáno v souladu se zákonem č. 185/2001 Sb. o odpadech, jeho prováděcími předpisy a předpisy souvisejícími vyhláška MŽP č. 381/2001 Sb. a č. 383/2001 Sb Zásady bezpečnosti a ochrany zdraví při práci na staveniště, posouzení potřeby koordinátora bezpečnosti a ochrany zdraví při práci podle jiných právních předpisů Při provádění stavebních a montážních prací musí být dodrženy veškeré platné bezpečnostní předpisy v oblasti bezpečnosti a ochrany zdraví pracovníků dodavatele, zejména základní vyhláška č. 591/2006 Sb. o bližších minimálních požadavcích na bezpečnost a ochranu zdraví při práci na staveništích a další platné normy pro provádění staveb. Tato podmínka se vztahuje rovněž na smluvní partnery dodavatele, investora a další osoby, oprávněné zdržovat se na stavbě. Dále musí být dodrženy obecně platné předpisy, normy pro použití stavebních materiálů a provádění stavebních prací a další případné dohodnuté podmínky ve smlouvě o dodávce stavebních Souhrnná technická zpráva (část B projektové dokumentace) Strana 11 Dvořák architekti s.r.o.

12 prací tak, aby nedošlo k ohrožení práv a majetku a práce byly prováděny účelně a hospodárně. Při manipulaci se stroji a vozidly zajistí dodavatel dohled vyškolené osoby. Pracující musí být vybaveni ochrannými pomůckami (ochranné přilby, rukavice, respirátory apod.), potřebným nářadím a proškoleni z bezpečnostních předpisů Úprava pro bezbariérové užívání výstavbou dotčených staveb Stavbou nevznikají požadavky na úpravu staveniště a okolí pro osoby s omezenou schopností pohybu a orientace. Výstavbou nebudou dotčeny stavby určené pro bezbariérové užívání Zásady pro dopravně inženýrská opatření Stavbou nebudou vznikat zvláštní dopravně inženýrská opatření Stanovení speciálních podmínek pro provádění stavby (provádění stavby za provozu, opatření proti účinkům vnějšího prostředí při výstavbě apod.) Předpokládá se, že stavební a montážní práce budou probíhat za provozu budovy Postup výstavby, rozhodující dílčí termíny Postup stavebních a montážních prací bude optimalizován v závislosti na provozu budovy. Předpokládaná doba provádění plánovaných stavebních prací je cca 2 měsíce. Stavební práce budou probíhat v jedné etapě. Souhrnná technická zpráva (část B projektové dokumentace) Strana 12 Dvořák architekti s.r.o.
