1 P14 Bratří Venclíků Praha 9 Dokumentace pro provedení stavby Paré D Dokumentace objektu D.1 Technická zpráva Dokument: D1 Razítko Datum: 4/2014

2 Obsah zprávy A Účel objektu 3 B Zásady architektonického, funkčního, dispozičního a výtvarného řešení 3 B.1 Architektonické a urbanistické řešení 3 B.2 Členění na objekty 3 B.3 Prostorové a dispoziční řešení 3 B.4 Provozní vazby zařízení 4 B.5 Přístup a užívání zařízení osobami s omezenou schopností pohybu a orientace 4 C Kapacity, užitkové plochy, obestavěné prostory, zastavěné plochy, orientace, osvětlení a oslunění 4 D Technické a konstrukční řešení objektu, požadovaná životnost 4 D.1 Přípravné práce 4 D.2 Bourání 4 D.3 Ochrana stávajících konstrukcí a inženýrských sítí 4 D.4 Skladování a odvoz vybouraného materiálu 4 D.5 Výkopy 4 D.6 Základy 4 D.7 Svislé a vodorovné nosné konstrukce, věnce 4 D.8 Schodiště, výtahy 5 D.9 Konstrukce střechy, zastřešení, komíny 5 D.10 Fasády 5 D.11 Nenosné konstrukce 5 D.12 Výplně otvorů 5 D.13 Interiérové úpravy povrchů stěn, podlah a podhledů 5 D.14 Skladby 5 D.15 Klempířské výrobky 5 D.16 Zámečnické výrobky 5 D.17 Ostatní výrobky 5 E Mechanická odolnost a stabilita 6 F Tepelně technické vlastnosti stavebních konstrukcí a výplní otvorů 6 G Vliv objektu a jeho užívání na životní prostředí a řešení případných negativních účinků 6 H Dopravní řešení 6 I Ochrana objektu před škodlivými vlivy vnějšího prostředí, protiradonové opatření 6 J Dodržení obecných požadavků na výstavbu 7 K Způsob zajištění ochrany zdraví a bezpečnosti pracovníků 7 Technická zpráva (část D.1.1 dokumentace) Strana 2 Dvořák architekti s.r.o.

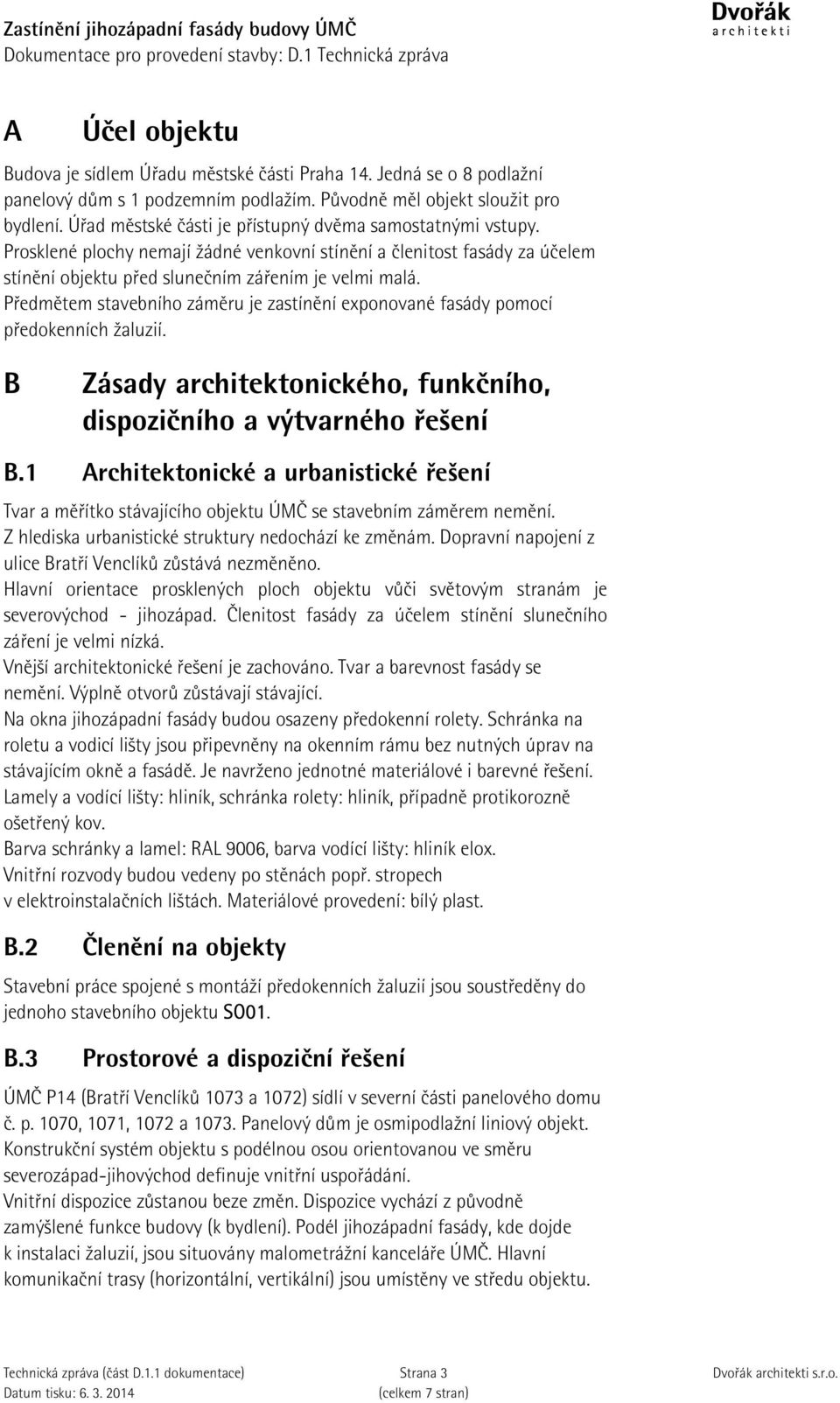

3 A Účel objektu Budova je sídlem Úřadu městské části Praha 14. Jedná se o 8 podlažní panelový dům s 1 podzemním podlažím. Původně měl objekt sloužit pro bydlení. Úřad městské části je přístupný dvěma samostatnými vstupy. Prosklené plochy nemají žádné venkovní stínění a členitost fasády za účelem stínění objektu před slunečním zářením je velmi malá. Předmětem stavebního záměru je zastínění exponované fasády pomocí předokenních žaluzií. B Zásady architektonického, funkčního, dispozičního a výtvarného řešení B.1 Architektonické a urbanistické řešení Tvar a měřítko stávajícího objektu ÚMČ se stavebním záměrem nemění. Z hlediska urbanistické struktury nedochází ke změnám. Dopravní napojení z ulice Bratří Venclíků zůstává nezměněno. Hlavní orientace prosklených ploch objektu vůči světovým stranám je severovýchod - jihozápad. Členitost fasády za účelem stínění slunečního záření je velmi nízká. Vnější architektonické řešení je zachováno. Tvar a barevnost fasády se nemění. Výplně otvorů zůstávají stávající. Na okna jihozápadní fasády budou osazeny předokenní rolety. Schránka na roletu a vodicí lišty jsou připevněny na okenním rámu bez nutných úprav na stávajícím okně a fasádě. Je navrženo jednotné materiálové i barevné řešení. Lamely a vodící lišty: hliník, schránka rolety: hliník, případně protikorozně ošetřený kov. Barva schránky a lamel: RAL 9006, barva vodící lišty: hliník elox. Vnitřní rozvody budou vedeny po stěnách popř. stropech v elektroinstalačních lištách. Materiálové provedení: bílý plast. B.2 Členění na objekty Stavební práce spojené s montáží předokenních žaluzií jsou soustředěny do jednoho stavebního objektu SO01. B.3 Prostorové a dispoziční řešení ÚMČ P14 (Bratří Venclíků 1073 a 1072) sídlí v severní části panelového domu č. p. 1070, 1071, 1072 a Panelový dům je osmipodlažní liniový objekt. Konstrukční systém objektu s podélnou osou orientovanou ve směru severozápad-jihovýchod definuje vnitřní uspořádání. Vnitřní dispozice zůstanou beze změn. Dispozice vychází z původně zamýšlené funkce budovy (k bydlení). Podél jihozápadní fasády, kde dojde k instalaci žaluzií, jsou situovány malometrážní kanceláře ÚMČ. Hlavní komunikační trasy (horizontální, vertikální) jsou umístěny ve středu objektu. Technická zpráva (část D.1.1 dokumentace) Strana 3 Dvořák architekti s.r.o.

4 B.4 Provozní vazby zařízení Hlavní vchod do objektu je z jihozápadní strany z ulice Bratří Venclíků. Kanceláře jsou situovány podél jihozápadní strany. Horizontální komunikace jsou zajištěny hlavními chodbami. Vertikální trasy jsou zajištěny schodištěm a výtahem. Stavební záměr nijak neovlivní provozní vazby zařízení. B.5 Přístup a užívání zařízení osobami s omezenou schopností pohybu a orientace Objekt umožňuje užívání osobami s omezenou schopností pohybu a orientace. Stavební záměr stávající stav nijak negativně neovlivní. C Kapacity, užitkové plochy, obestavěné prostory, zastavěné plochy, orientace, osvětlení a oslunění Stávající kapacity panelového domu se realizací záměru nemění. D Technické a konstrukční řešení objektu, požadovaná životnost D.1 Přípravné práce Přípravné práce spočívají v zařízení staveniště (uvnitř popř. vně budovy). Zejména vyčlenění nebo zřízení prostoru pro sklady materiálu apod. Stavební práce budou prováděny za běžného provozu objektu. D.2 Bourání Nepředpokládá se nutnost významnějších bouracích prací. Prostupy pro elektrorozvody uvnitř objektu budou do stávající konstrukce vrtané. D.3 Ochrana stávajících konstrukcí a inženýrských sítí Stávající konstrukce a inženýrské sítě nebudou ohroženy. Trasy nových rozvodů je třeba volit tak, aby nedošlo k poškození stávajících sítí. D.4 Skladování a odvoz vybouraného materiálu Nepředpokládá se vznik významnějšího množství vybouraného materiálu. D.5 Výkopy Se stavebním záměrem nejsou spojené žádné výkopové práce. D.6 Základy Se stavebním záměrem nejsou spojeny žádné zásahy do stávajících základů objektu. Technická zpráva (část D.1.1 dokumentace) Strana 4 Dvořák architekti s.r.o.

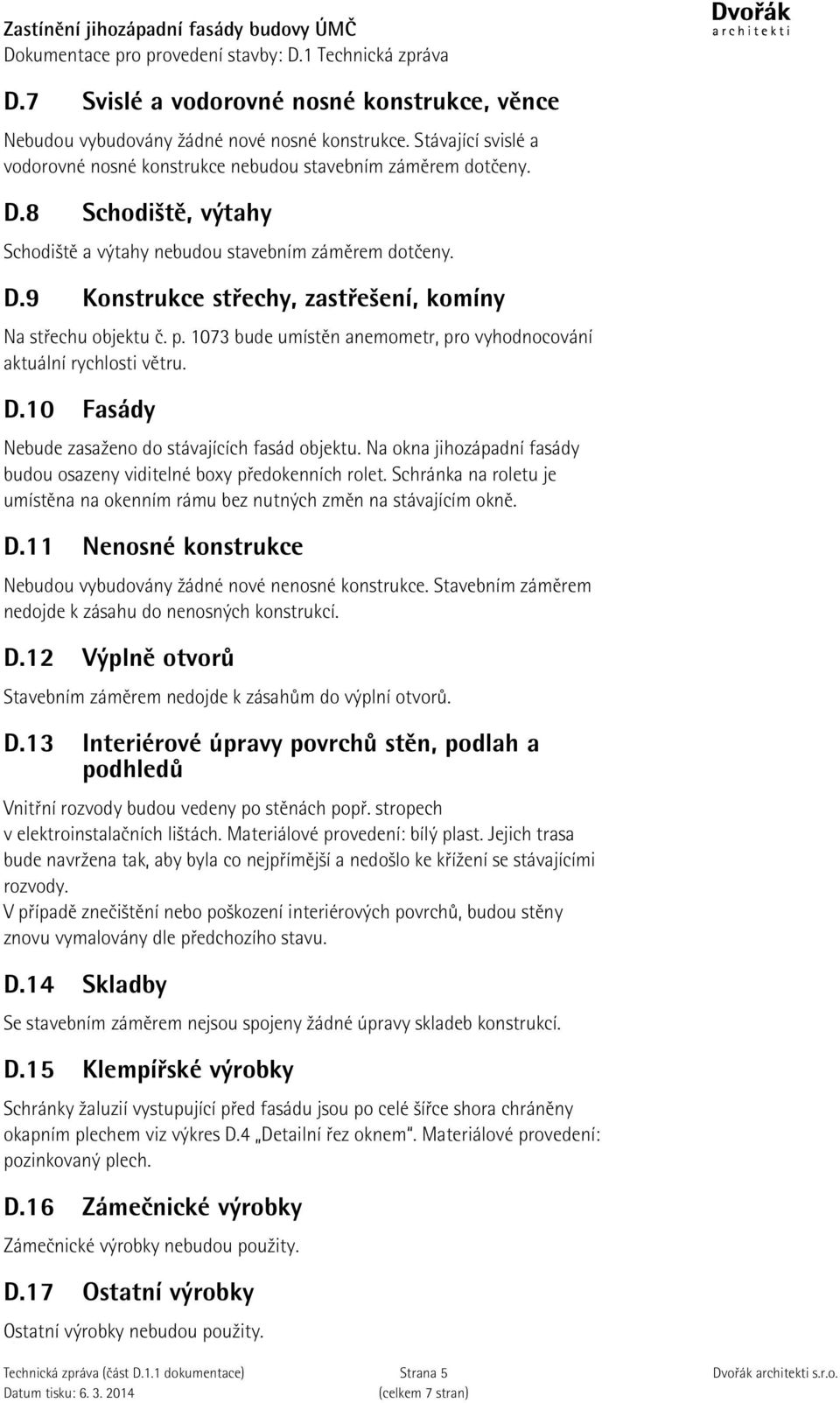

5 D.7 Svislé a vodorovné nosné konstrukce, věnce Nebudou vybudovány žádné nové nosné konstrukce. Stávající svislé a vodorovné nosné konstrukce nebudou stavebním záměrem dotčeny. D.8 Schodiště, výtahy Schodiště a výtahy nebudou stavebním záměrem dotčeny. D.9 Konstrukce střechy, zastřešení, komíny Na střechu objektu č. p bude umístěn anemometr, pro vyhodnocování aktuální rychlosti větru. D.10 Fasády Nebude zasaženo do stávajících fasád objektu. Na okna jihozápadní fasády budou osazeny viditelné boxy předokenních rolet. Schránka na roletu je umístěna na okenním rámu bez nutných změn na stávajícím okně. D.11 Nenosné konstrukce Nebudou vybudovány žádné nové nenosné konstrukce. Stavebním záměrem nedojde k zásahu do nenosných konstrukcí. D.12 Výplně otvorů Stavebním záměrem nedojde k zásahům do výplní otvorů. D.13 Interiérové úpravy povrchů stěn, podlah a podhledů Vnitřní rozvody budou vedeny po stěnách popř. stropech v elektroinstalačních lištách. Materiálové provedení: bílý plast. Jejich trasa bude navržena tak, aby byla co nejpřímější a nedošlo ke křížení se stávajícími rozvody. V případě znečištění nebo poškození interiérových povrchů, budou stěny znovu vymalovány dle předchozího stavu. D.14 Skladby Se stavebním záměrem nejsou spojeny žádné úpravy skladeb konstrukcí. D.15 Klempířské výrobky Schránky žaluzií vystupující před fasádu jsou po celé šířce shora chráněny okapním plechem viz výkres D.4 Detailní řez oknem. Materiálové provedení: pozinkovaný plech. D.16 Zámečnické výrobky Zámečnické výrobky nebudou použity. D.17 Ostatní výrobky Ostatní výrobky nebudou použity. Technická zpráva (část D.1.1 dokumentace) Strana 5 Dvořák architekti s.r.o.

6 E Mechanická odolnost a stabilita Stavebním záměrem nedojde k ohrožení nosné konstrukce stávající stavby. F Tepelně technické vlastnosti stavebních konstrukcí a výplní otvorů Tepelně technické vlastnosti stavebních konstrukcí a výplní otvorů se realizací nezmění. Předokenní rolety mají obecně tepelně-izolační vlastnosti a jejich instalace ovlivní celkový součinitel prostupu tepla U oken. Jejich přínos závisí z části na složení a tloušťce lamel a z části také na šířce vzduchové mezery. G Vliv objektu a jeho užívání na životní prostředí a řešení případných negativních účinků Vliv objektu a jeho užívání na životní prostředí se nemění. V průběhu výstavby bude životní prostředí zatíženo stavebním provozem. Zhotovitel je povinen zajistit dodržování příslušných předpisů v průběhu realizace stavby. Při realizaci záměru bude vznikat stavební odpad z použitých materiálů nebo poškozených či nefunkčních dílů. K nim se budou řadit i obaly dodávaných stavebních materiálů, prvků a dílů. Veškerý odpad vznikající během stavby a po jejím ukončení je nutno odstranit. H Dopravní řešení Dopravní řešení se nemění. I Ochrana objektu před škodlivými vlivy vnějšího prostředí, protiradonové opatření Vnitřní prostory objektu a objekt samotný je svým technickým provedením dostatečně chráněn proti škodlivým vlivům z vnějšího prostředí. Technická zpráva (část D.1.1 dokumentace) Strana 6 Dvořák architekti s.r.o.

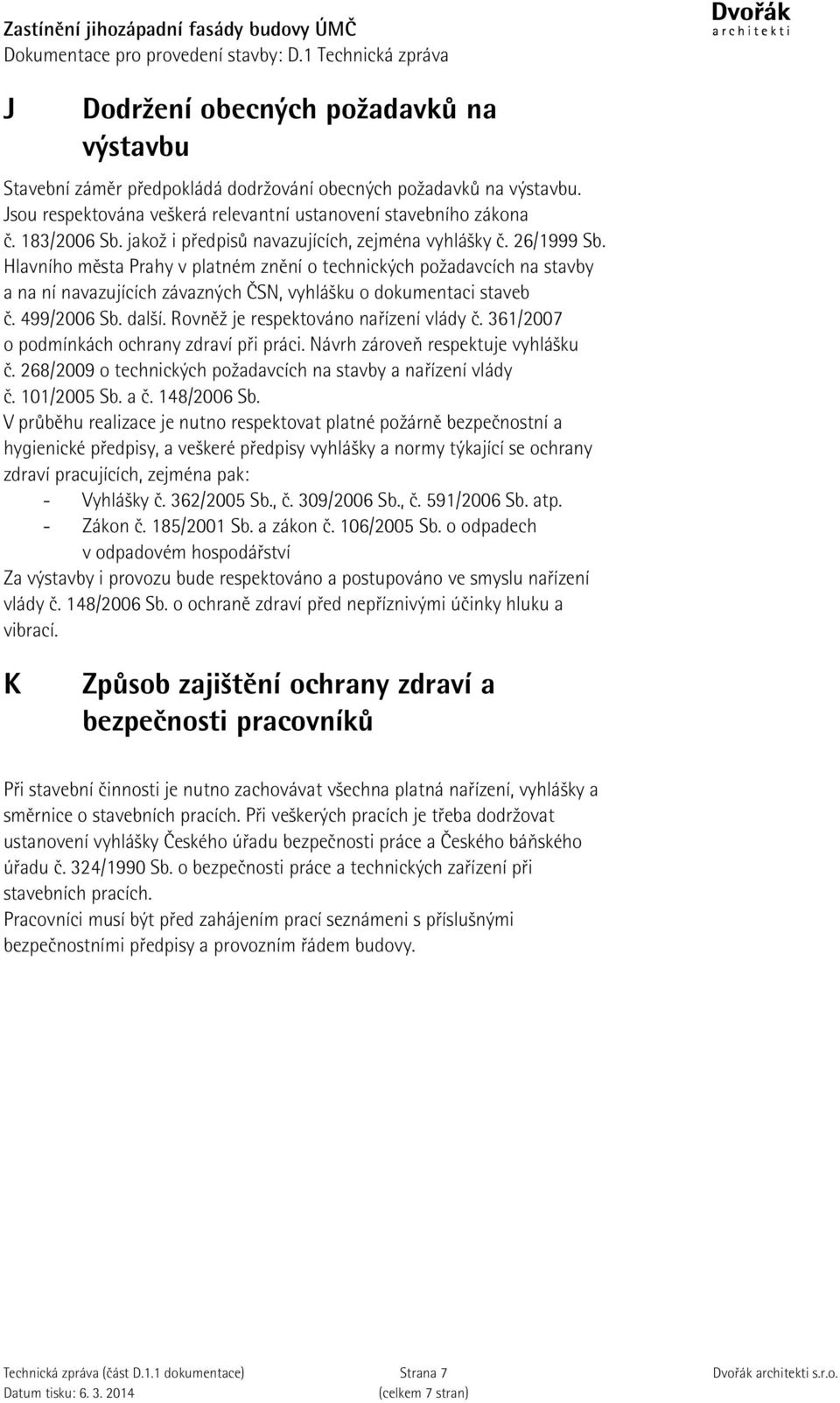

7 J Dodržení obecných požadavků na výstavbu Stavební záměr předpokládá dodržování obecných požadavků na výstavbu. Jsou respektována veškerá relevantní ustanovení stavebního zákona č. 183/2006 Sb. jakož i předpisů navazujících, zejména vyhlášky č. 26/1999 Sb. Hlavního města Prahy v platném znění o technických požadavcích na stavby a na ní navazujících závazných ČSN, vyhlášku o dokumentaci staveb č. 499/2006 Sb. další. Rovněž je respektováno nařízení vlády č. 361/2007 o podmínkách ochrany zdraví při práci. Návrh zároveň respektuje vyhlášku č. 268/2009 o technických požadavcích na stavby a nařízení vlády č. 101/2005 Sb. a č. 148/2006 Sb. V průběhu realizace je nutno respektovat platné požárně bezpečnostní a hygienické předpisy, a veškeré předpisy vyhlášky a normy týkající se ochrany zdraví pracujících, zejména pak: - Vyhlášky č. 362/2005 Sb., č. 309/2006 Sb., č. 591/2006 Sb. atp. - Zákon č. 185/2001 Sb. a zákon č. 106/2005 Sb. o odpadech v odpadovém hospodářství Za výstavby i provozu bude respektováno a postupováno ve smyslu nařízení vlády č. 148/2006 Sb. o ochraně zdraví před nepříznivými účinky hluku a vibrací. K Způsob zajištění ochrany zdraví a bezpečnosti pracovníků Při stavební činnosti je nutno zachovávat všechna platná nařízení, vyhlášky a směrnice o stavebních pracích. Při veškerých pracích je třeba dodržovat ustanovení vyhlášky Českého úřadu bezpečnosti práce a Českého báňského úřadu č. 324/1990 Sb. o bezpečnosti práce a technických zařízení při stavebních pracích. Pracovníci musí být před zahájením prací seznámeni s příslušnými bezpečnostními předpisy a provozním řádem budovy. Technická zpráva (část D.1.1 dokumentace) Strana 7 Dvořák architekti s.r.o.
