Palety se zbožím je nutné před instalací krytiny skladovat na suchém a chráněném místě.

Transkript

1 1. Preambule Je nezbytné dodržet zásady instalace střešního systému GERARD dané tímto montážním návodem. Jejich nedodržení vede ke ztrátě záruk. Instalaci střešního systému GERARD mohou provádět pouze školené montážní firmy, které jsou držiteli osvědčení o absolvování montážního školení. Jejich seznam je k dispozici u firmy VEKAMAF spol. s r.o. 2. Skladování krytiny Střešní šablony jsou dodávány na dřevěných paletách rozměru 1000 x 1500 mm. Na paletě je loženo 250 ks (Šindel, Břidlice), resp. 350 ks (Klasik, Vila, Toskana, Diamant) střešních šablon, tedy m2 střešních šablon s ohledem na profil krytiny. Příslušenství je s ohledem na množství dodáváno buď volně ložené nebo na paletách rozměru 2000 x 1000 mm. Palety jsou zabaleny v igelitové fólii a jsou přepáskovány. Palety se zbožím je nutné před instalací krytiny skladovat na suchém a chráněném místě. 3. Výrobní šarže a možnost jejich kombinace Povrchová úprava střešních šablon a příslušenství je provedena přírodním nebarveným kamenným granulátem, jehož odstín se s ohledem na jeho přírodní původ v průběhu těžby v kamenolomech na Novém Zélandu mírně mění. Dané množství střešních šablon a příslušenství povrchově upravené barevně identickou dávkou kamenného posypu tvoří výrobní šarži. Číslo výrobní šarže střešních šablon je uvedeno na papírovém štítku přisponkovaném na hraně palety (viz obrázek). Dále je uvedeno na spodní straně šablony (viz obrázek). Doporučujeme, aby na jedné střeše byly použity střešní šablony ze stejné výrobní šarže. Není-li možné toto doporučení dodržet, je nutné používat šablony různých výrobních šarží pouze na vzájemně oddělených částech střechy (např. na každé úbočí sedlové střechy jednu šarži, na úžlabím oddělený arkýř jinou šarži než na zbytek střechy apod. Dodržením tohoto doporučení nedojde ke vzniku nežádoucích odlišností v barevných odstínech střešních šablon. Papírový štítek s číslem výrobní šarže na paletě 4. Doporučené montážní nástroje Označení výrobní šarže na spodní straně šablony K montáži střešního systému mohou být použity pouze výrobcem doporučené a schválené montážní nástroje. Řezání střešních šablon karboflexovými rozbrušovačkami znamená ztrátu záruky.

2 K montáži střešního systému je možné využívat pákových nůžek a ohýbačky střešních šablon dodávaných výrobcem (viz obrázky). Pákové nůžky a ohýbačka střešních šablon jsou k zapůjčení u společnosti VEKAMAF spol. s r.o., a to zdarma po dobu montáže střešního systému. Máte-li zájem o zapůjčení pákových nůžek a ohýbačky střešních šablon, musíte si je s dostatečným předstihem rezervovat. Pákové nůžky Ohýbačka střešních šablon K montáži střešních systémů GERARD můžete dále používat nastřelovačky hřebíků PASLODE IM350CT a DUOFAST CNP65Y v kombinaci se žárově pozinkovanými kroužkovými hřebíky PASLODE/DUOFAST HDG 2,5x50. Používat nastřelovačku hřebíků nicméně doporučujeme až poté, co si montáž střešních šablon vyzkoušíte ručně. Nedoporučujeme nastřelovat střešní šablony hřebíkovačkou v teplotách pod 0 C z důvodu snížené elasticity akrylové pryskyřice fixující kamenný posyp k povrchu plechu. 5. Galvanická koroze Galvanická koroze je koroze méně ušlechtilého kovu vyvolaná kontaktem tohoto kovu s ušlechtilejším kovem ve vlhkých podmínkách. Nedoporučujeme používat komponenty střešního systému GERARD s klempířskými prvky a spojovacím materiálem vyrobeným z nerezové oceli, mědi nebo olova, pakliže nejsou tyto komponenty od komponent střešního systému GERARD patřičně odděleny vhodným izolačním materiálem. Použití komponent vyrobených z výše zmíněných kovů společně s komponenty střešního systému GERARD bez patřičných izolačních opatření vede ke ztrátě záruky. 6. Sklon Střešní systém GERARD je určen k instalaci na šikmé střechy. Krytinu není možné instalovat na střechy ploché. Bezpečný sklon jednotlivých profilů střešního systému GERARD je následující: Profily GERARD Klasik, Vila: 12 Profil GERARD Diamant: 14 Profily GERARD Šindel, Toskana, Břidlice: 15

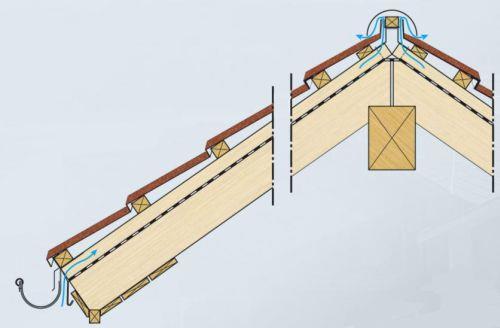

3 Přejete-li si střešní systém GERARD instalovat na střechu o menším sklonu, než kolik činí bezpečný sklon daného profilu krytiny, je nutné provést dodatečná hydroizolační opatření, jejichž charakter a způsob provádění se značně liší s ohledem na konkrétní situaci. V těchto případech kontaktujte společnost VEKAMAF spol. s r.o. a žádejte technickou pomoc. Všechny profily střešního systému GERARD je možné instalovat do sklonu Střešní skladba Střešní systém GERARD doporučujeme instalovat ve dvouplášťové odvětrávané střešní skladbě (viz obrázek). Dvouplášťová střešní skladba se vyznačuje odvětrávanou vzduchovou mezerou mezi krytinou a pojistnou hydroizolací, jejíž výška je dána výškou použité kontralatě. Doporučujeme používat kontralatě rozměru 50 x 80 mm postavené na výšku. Aby bylo dosaženo žádoucí cirkulace vzduchu v odvětrávané vzduchové mezeře, musí být na okapu střechy po celé její délce otevřený otvor na výšku kontralatě překrytý polypropylenovým větracím pásem a hřeben střechy musí být koncipovaný jako větraný, tj. otevřený pod hřebenáčem směrem do exteriéru. Nasávací otvor na okapu musí být dimenzován tak, že jeho efektivní plocha musí činit 2 promile odvětrávané střešní plochy, minimálně však 200 cm2 na každý bm okapu (hodnoty požadované výrobcem). Hřebenáč pak musí být koncipován tak, že efektivní plocha větrací mezery pod hřebenáčem musí činit alespoň 0,5 promile odvětrávané střešní plochy, minimálně však 50 cm2 na každý bm hřebene (hodnoty požadované výrobcem). Dvouplášťová větraná střešní skladba Provedení pojistné hydroizolace se může lišit s ohledem na konkrétní podmínky stavby, zejména s ohledem na sklon střechy, využití podkroví, konstrukci střechy, klimatické podmínky a místní podmínky. Nejste-li si způsobem provedení pojistné hydroizolace jistí, kontaktujte společnost VEKAMAF spol. s r.o. a žádejte technickou pomoc.

4 1. Obecná pravidla pokládky střešních šablon v ploše Střešní krytinu GERARD pokládáme směrem od hřebene k okapu, a to po celých řadách šablon od jednoho okraje střechy ke druhému. Pokládku střešních šablon začínáme druhou řadou od hřebene. Střešní šablony přitom klademe na vazbu. To znamená, že jednotlivé řady střešních šablon začínáme pokládat střídavě celou šablonou nebo polovinou šablony. Tuto techniku pokládky plochy profilem Klasik zachycuje následující obrázek. Pokládka střešních šablon na vazbu Druhou řadu šablon ve směru od hřebene přibijeme skrz vodorovné plochy zámků do latí. Další řady následně pokládáme tak, že předchozí řadu šablon nadzvedáváme a následující řadu pod předchozí řadu podkládáme. Hřebíky potom přibíjíme skrz kolmé hrany zámků horní i spodní řady šablon, a to buď ručně nebi nastřelovací pistolí. Hlavička hřebíku tedy vždy zůstává vidět. Důležité je umístění hřebíku. u profilů Klasik, Vila, Toskana, Diamant musí hřebík procházet zámkem šablony v místě, kde profil šablony stoupá a tudíž v daném místě neteče srážková voda. U profilů Šindel a Břidlice musí hřebík procházet mimo hlavní vodní drážky, resp. tam, kde je profil šablony vyšší. Tuto techniku pokládky demontrují následující čtyři obrázky.

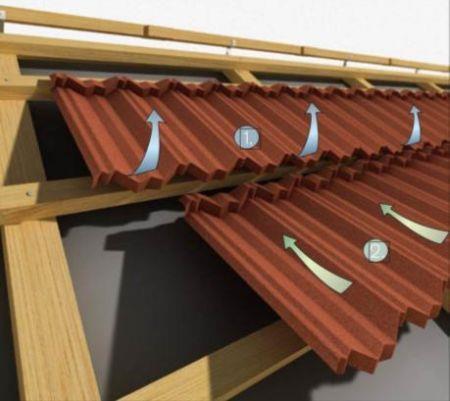

5 Pokládka druhé řady šablon směrem od hřebene Podkládání šablony pod šablonu v předchozí řadě

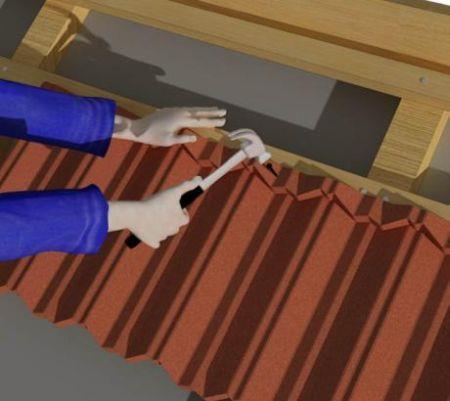

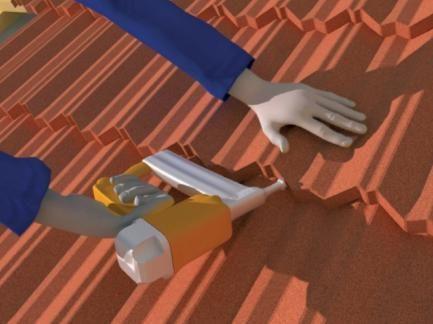

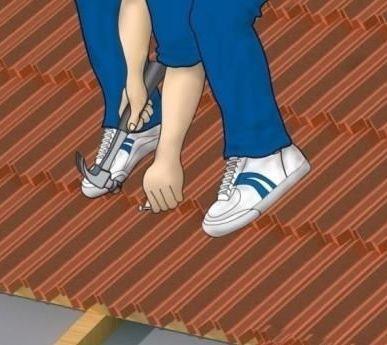

6 Obrázek demonstrující ruční přibíjení šablon Obrázek demonstrující přibíjení šablon hřebíkovačkou Střešní šablony překrýváme v podélném směru tak, že následující střešní šablona vždy překrývá dvojitou vodní drážku předchozí střešní šablony. Tuto techniku pokládky jednotlivých profilů demonstrují následující obrázky.

7 Pokládka střešních šablon Klasik Pokládka střešních šablon Vila

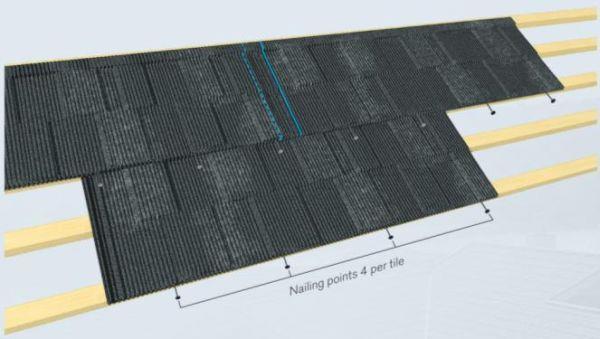

8 Pokládka střešních šablon Šindel Pokládka střešních šablon Břidlice Pokládka střešních šablon Římská 2. Specifika pokládky jednotlivých profilů střešní krytiny GERARD Profily Klasik, Vila, Toskana, Diamant a Šindel lze s ohledem na jejich souměrný tvar pokládat jak zprava doleva, tak zleva doprava. Profil Břidlice lze pokládat pouze zprava doleva.

9 Pochůznost krytiny GERARD Po všech profilech střešního systému GERARD lze chodit. Je nutné našlapovat tak, aby Vaše váha spočívala na nejnižším bodě profilu a navíc v místech, kde je profil podepřen střešní latí. Snažte se nicméně po střeše chodit co nejméně, pro vrstvu kamenného substrátu to představuje neúměrnou zátěž. Je-li povrch střešních šablon mokrý (po dešti, s ranní rosou), pak po šablonách nechoďte vůbec. Pochůznost střešních šablon

10 1. Montáž lemu zdi - řez Před samotnou montážní laťového roštu a střešního systému nezapomeneme na vytažení pojistné hydroizolace kolmo na zeď, kterou se chystáme olemovat. Montáž detailu lemu zdi zahájíme zahnutím a zastřižením střešní šablony směrem nahoru podél zdi, a to asi o 50 mm. Podobně jako v případě ohýbání šablony na štítě dbáme na to, abychom šablonu při ohýbání nijak nenastřihávali. Pokud bychom šablonu nastřihávali, vznikaly by netěsnosti, kterými by do podstřeší vnikala voda. Po vykrytí celého detailu střešními šablonami překryjeme nahoru ohnuté konce šablon lemem zdi, který připevníme přímo do zdi hmoždinami a vruty. Vrchní hranu lemu zdi utěsníme proti zatékání vody trvale pružným (např. silikonovým) tmelem. Montáž lemu zdi zachycuje následující obrázek. Montáž lemu zdi - řez Popis obrázku: 1. Střešní šablona 2. Lať 3. Kontralať 8. Pojistná hydroizolace - difuzní fólie 9. Krokev 14. Větraná vzduchová mezera na výšku kontralatě 21. Lem zdi 22. Jádrová omítka 23. Zateplená zeď 24. Trvale pružný tmel

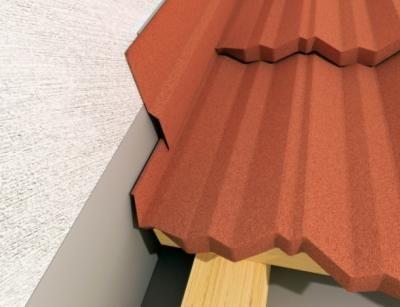

11 2. Montáž lemu zdi - celkový pohled Celkový pohled na detail lemu zdi zachycuje následující obrázek. Povšimněte si zahnutí a zastřižení střešní šablony směrem nahoru a vrstvičky tmelu aplikovaného na horní hranu tvarovky systémového lemu zdi. Montáž lemu zdi - celkový pohled

12 1. Obecné zásady platné pro stříhání a ohýbání šablon a komponent střešního systému Střešní šablony můžeme stříhat buď pákovými nůžkami nebo ručními nůžkami na plech. Lze je i řezat pomocí okružní pily se speciálním, výrobcem šablony schváleným kotoučem. Střešní šablony ohýbáme na ohýbačce schválené výrobcem. Pokud šablony řežete pilou, musíte mít šablonu řádně upevněnou a otočenou kamenným substrátem směrem dolů, aby okuje odletující od pily neulpívaly na povrchu šablony. Pokud tak neučiníte, budou okuje na povrchu šablony reznout. Musíte být rovněž vybaveni patřičnými ochrannými pomůckami. Kontaktujte firmu VEKAMAF spol. s r.o., pokud se chcete dozvědět více o výrobcem schváleném řezacím kotouči a okružní pile, nebo pokud chcete zapůjčit pákové nůžky a ohýbačku. Za určitých podmínek může při ohýbání jednotlivých komponent střešního systému dojít k popraskání povrchové úpravy a odpadání posypu a akrylové pryskyřice na ohybových hranách. Stává se to nicméně relativně zřídka, a to zejména v případech, kdy se sejde najednou hned několik nepříznivých faktorů. Mezi tyto faktory patří zejména velmi nízká atmosférická teplota, extrémní úhel ohybu komponenty a malý rádius ohybu komponenty. Popraskání povrchové úpravy se zřídka objevuje v případě střešních šablon, spíše k němu dochází při výrobě komponent na míru z rovného pásu. Abyste se popraskání povrchové úpravy úplně vyhnuli, vyhněte se následujícím situacím: 1. Je důležité, aby úhel ohybu rovného pásu při výrobě komponent na míru nebyl příliš velký, tedy menší než 180. Pokud potřebujete ohnout rovný pás na úhel 180 (např. pří výrobě zpevňujících drážek na vyráběné komponentě), zajistěte, aby ohyb nebyl příliš ostrý a aby měl dostatečný rádius, např. 10 mm. 2. Ačkoli je povrchová úprava šablony pružná, má tendenci mírně tvrdnout za nízkých teplot. Pokud ohýbáte za teplot hluboko pod bodem mrazu, je lepší komponentu předehřát nebo ji ohýbat na vytopené dílně. 3. V extrémním chladu rovněž nepoužívejte nastřelovací pistoli, nebo ji nastavte tak, aby hřebík nedostřelila zcela a aby bylo možné cca 5mm délky hřebíku dorazit ručně. Nastřelovací pistole vyvíjí při přibíjení značný tlak, který v kombinaci s nízkou atmosférickou teplotou může povrchovou úpravu poškodit. 2. Stříhání a ohýbání šablon na hřebeni Střešní šablony na hřebeni stříháme a ohýbáme tehdy, když délka krokve neodpovídá celým násobkům krycí šířky šablon (370 mm). Podstatné je, aby mezi zahnutou a zastřiženou střešní šablonou a hřebenovou latí zůstala mezera, kterou bude proudit vzduch z odvětrávané vzduchové mezery pod krytinou směrem ven do exteriéru. Odvětrání střechy významně zlepšíme, když hřebenovou lať umístíme na univerzální nebo trnový držák. Mezera mezi zahnutou a zastřiženou střešní šablonou a hřebenovou latí by měla být široká alespoň 20 mm. Na mezeru mezi zahnutou a zastřiženou šablonou a hřebenovou latí musíme brát ohled, když střešní šablonu na hřebeni ohýbáme. To znamená, že při zakreslování linie ohybu na šablonu nevynášíme vzdálenost mezi čelní hranou poslední řady šablon u hřebene a hřebenovou latí, ale vzdálenost menší. Linii střihu pak vyneseme na šablonu tak, že k linii ohybu přičteme 40 mm (viz obrázek).

13 Zakreslení linie střihu a ohybu na šablonu - hřeben Stříhání a ohýbání šablon významným způsobem usnadní pákové nůžky a ohýbačka střešních šablon, které jsou k dispozici k zapůjčení u společnosti VEKAMAF spol. s r.o. Podstatné je pořadí pracovních operací - šablonu vždy nejprve ohýbáme a až potom stříháme (viz obrázek). V opačném případě dojde k příliš velké tvarové deformaci profilu šablony, což práci významně ztíží. Stříhání a ohýbání šablony na hřebeni pomocí nůžek a ohýbačky 3. Stříhání a ohýbání šablon na nároží Stříhání a ohýbání střešních šablon na nároží se provádí analogicky, jako stříhání a ohýbání střešních šablon na hřebeni. Výjimkou je pouze to, že šablony štříháme a ohýbáme našikmo. Linii ohybu vyneseme na šablonu tak, že na šablonu zaneseme vzdálenost od okraje předchozí šablony zvětšenou o šíři dvojité vodní drážky a zmenšenou o požadovanou šíři větrací mezery. Linii střihu pak zaneseme na šablonu tak, že k linii ohybu přičteme 40 mm (viz obrázek).

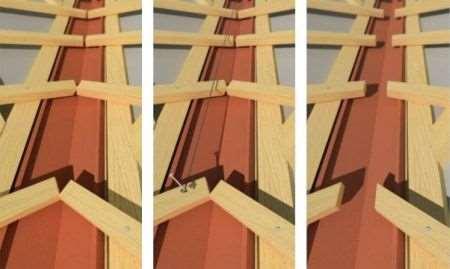

14 Zakreslení linie střihu a ohybu na šablonu - nároží Při ohýbání šablony na ohýbačce postupujeme analogicky jako v případě ohýbání šablony na hřebeni. Jediný rozdíl je v tom, že si nejprve nožní ohýbačkou vyrovnáme zámek šablony v místě, kde hodláme šablonu ohnout. Není nutné šablonu nejprve ohýbat a pak stříhat, jelikož tvarová deformace v tomto případě nehraje roli, nicméně při dodržení tohoto pořadí je práce snazší (viz obrázek). Stříhání a ohýbání šablony na nároží pomocí nůžek a ohýbačky

15 4. Stříhání a ohýbání šablon v úžlabí Stříhání a ohýbání šablon v úžlabí je analogické postupu, který uplatňujeme při stříhání a ohýbání šablon na nároží. Rozdíly oproti nároží jsou dva - šablonu ohýbáme směrem dolů a linii střihu směrem dolů po vodě rozšiřujeme ze 40 mm na 50 mm. Zakreslení linie střihu a ohybu na šablonu - úžlabí

16 1. Montáž úžlabí - řez Úžlabí lze ve střešní krytině GERARD namontovat dvěma způsoby. Úžlabní plech lze položit buď na úroveň spodní hrany kontralatí, nebo na úroveň spodní hrany latí. Montáž úžlabí těmito dvěma způsoby zachycuje kapitola Laťování. Úžlabí osazené na úrovni spodní hrany latí zachycuje v řezu následující obrázek. Montáž úžlabí - řez Popis obrázku: 2. Střešní lať 3. Kontralať 8. Pojistná hydroizolace - difuzní fólie 9. Krokev 10. Úžlabní plech 2. Montáž úžlabí - celkový pohled Úžlabí kryjeme směrem od shora dolů po sklonu střechy. Na každou střešní šablonu vynášíme dvě vzdálenosti - na horní zámek střešní šablony vynášíme vzdálenost od počátku

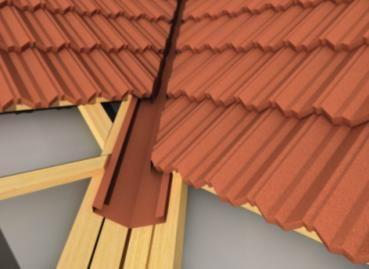

17 vodní drážky na horním zámku předchozí šablony po konce zařezaných střešních latí, na spodní zámek šablony potom vzdálenost od počátky vodní drážky na spodním zámku předchozí šablony po konce zařezaných střešních latí. Spojením těchto dvou bodů získáme linii ohybu. Podle této linie ohybu střešní šablonu ohneme směrem dolů. K linii ohybu přičteme 40 mm na horním zámku šablony a 50 mm na spodním zámku šablony. Vznikne tak linie střihu, podle které šablonu ustřihneme. Následující šablony ohýbáme a zastřihujeme stejným způsobem. Celkový pohled na detail úžlabí zachycuje následující obrázek. Montáž úžlabí - celkový pohled Úžlabí je složitý detail, který vyžaduje přesnou práci. Zahnuté a zastřižené konce šablon je na střeše vidět, pracujeme tedy pečlivě a důkladně měříme.

18 1. Montáž hřebene - řez Hřeben zásadně koncipujeme jako větraný. Dbáme tedy na vytvoření větrací mezery mezi hřebenáčem a krytinou a zároveň mezi krytinou a hřebenovou latí. Vytvoření žádoucí větrací mezery dosáhneme tak, že poslední řadu střešních šablon na hřebeni zahýbáme směrem nahoru a zastřihujeme na výšku cca 40 mm. Ohyb na šabloně přitom vytváříme tak, aby větrací mezera měla kapacitu alespoň 200 cm 2 na každé straně hřebenové latě. Detail hřebene zachycuje následující obrázek. Více o zastřihování a zahýbání krytiny na hřebeni je uvedeno v kapitole Stříhání a ohýbání šablon. Montáž hřebene - řez Popis obrázku: 1. Střešní šablona 2. Roznášecí střešní lať 3. Kontralať 4. Hřebenáč ERV š.: 190 mm 5. Hřebenová lať 6. Větrací mezera mezi hřebenovou latí a zahnutím střešní šablony 7. Univerzální držák hřebenové latě 8. Pojistná hydroizolace - difuzní fólie 9. Krokev 2. Montáž hřebene - celkový pohled Hřebenáč přibíjíme svrchu hřebíkem na jeho čelní straně v místech, kde končí zámek hřebenáče následujícího. Hřebík tedy přibíjíme pouze skrz jeden materiál. Hlavičku hřebíku

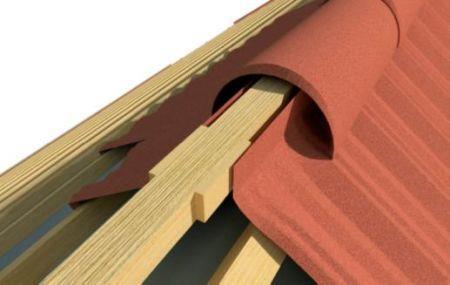

19 následně zakrýváme tmelem z dokončovací soupravy a kamennou drtí. Dbáme na to, aby hřebenáče byly pokládány rovně, bez odchylek na jednu či na druhou stranu. Hřebenáče na koncích hřebene zastřiháváme a přetahujeme přes štítové lišty. Zakončujeme je diskovými koncovkami, které jsou součástí střešního systému. Pokládáme - li hřebenáče na hřeben sedlového arkýře v ploše střechy, kryjeme hřebenáčem i místo, kde se na hřebeni arkýře stýkají úžlabí. Hřebenáč zastřiháváme podle úhlu střechy a připevňujeme jej samořeznými vruty z pozinkované oceli do střešní šablony. Přechod hřebenáče v plochu střechy zakrýváme tmelem z dokončovací soupravy a kamennou drtí. Celkový pohled na detail hřebene zachycuje následující obrázek. Montáž hřebene - celkový pohled

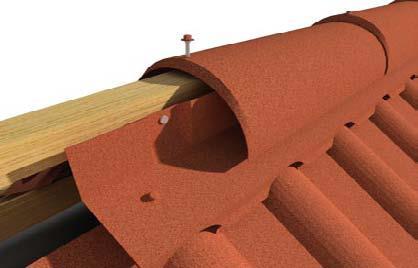

20 3. Montáž hřebene - profil Toskana Montáž hřebene v případě profilu Toskana má jistá specifika, vyplývající z výšky profilu šablony Toskana. Profil Toskana se totiž na hřebeni pouze zastřihává, resp. zařezává výrobcem schválenou pilou, nahoru se zahýbají jen vodní kanály na šabloně (více viz kapitola Stříhání a ohýbání šablon). Při stříhání šablony přitom dbáme na to, aby střešní šablona byla zastřižena cca 20 mm od hřebenové latě a aby tak vznikla potřebná větrací mezera. Ohyb šablony na hřebeni je v případě profilu Toskana nahrazen tzv. hřebenovou lištou, která se kotví pomocí samořezných vrutů na 3 místech do střešní šablony. Při kotvení hřebenové lišty dbáme na to, aby byl lem hřebenové lišty vzdálen od hřebenové latě alespoň 20 mm a aby tak vznikla větrací mezera o kapacitě 200 cm2 na každé straně hřebenové latě. Montáž hřebene profilu Toskana

21 1. Celkový pohled na detail - kroky Oplechování komína řešíme standardním klempířským detailem, skládajícím se ze čtyř samostatných plechových tvarovek. Tvarovky navzájem napojujeme falcováním. Postup oplechování komína zachycují následující čtyři obrázky. Nejprve zadlabeme okraje střešních latí přiléhajících k bokům komínového tělesa do hloubky 20 mm. Nad komínové těleso přibijeme prkno tloušťky 20 mm, které bude tvořit podporu pro horní část lemování. Lať před komínovým tělesem nijak nezadlabáváme, jelikož přední část lemovacích tvarovek musíme dostat nad úroveň střešní krytiny. Výsledek těchto úkonů je zachycen na obrázku "Montáž komína - krok 1". Dále si připravíme lemovací tvarovky. Tvarovky vyrábíme z rovného pásu GERARD rozvinuté šířky 400 mm nebo 490 mm, který pro účely výroby tvarovek předem naohýbáme na klempířské ohýbačce do požadovaného tvaru. Tvar jednotlivých tvarovek je zachycen na obrázku "Montáž komína - krok 2". Boční lemovací tvarovky kotvíme plechovými příchytkami ke střešním latím, horní lemovací tvarovku můžeme přikotvit k lati nad komínovým tělesem hřebíky. Přední tvarovku k laťovému roštu nijak nekotvíme. Na zadní lemovací tvarovce nejprve vytvoříme na jejích stranách ležaté drážky. Na bočních tvarovkách si vytvoříme nejprve stojaté okraje, jejichž části na horním okraji tvarovky (na okraji blíže ke hřebeni) zahneme do vodorovné polohy. Tyto okraje pak zafalcujeme do ležatých drážek zadní lemovací tvarovky. Na přední tvarovce vytvoříme zahnutím "na šáteček" svislé okraje. Přes tyto okraje pak přefalcujeme svislé okraje tvarovek bočních. Horní hranu všech tvarovek v místě, kde tato hrana přiléhá ke komínovému tělesu, utěsnímě trvale pružným tmelem. Následně detail zakryjeme střešními šablonami. Střešní šablony zboku komínového tělesa pouze dostřihneme na úroveň svislé drážky bočních lemovacích tvarovek. Výsledek je zobrazen na obrázku "Montáž komína - krok 3". Hotový detail je zobrazen na obrázku "Montáž komína - krok 4". Střešní šablony nad komínovým tělesem se odvodňují na lemování komína, které je však pod komínovým tělesem vyústěno na krytinu. Voda se tak nemůže dostat do podstřeší.

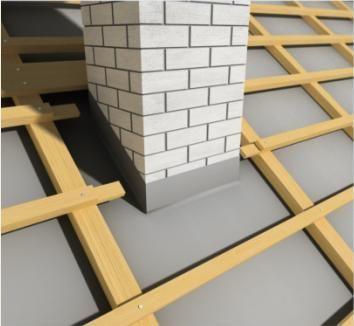

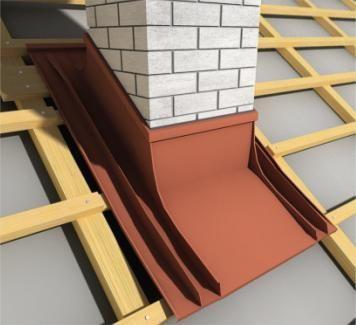

22 Montáž komína - krok 1 Montáž komína - krok 2

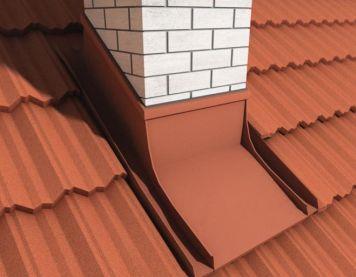

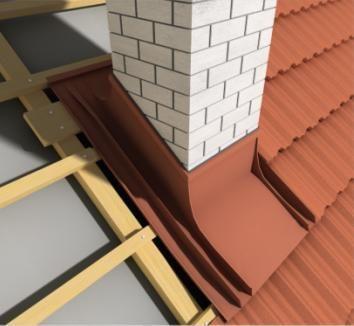

23 Montáž komína - krok 3 Montáž komína - krok 4

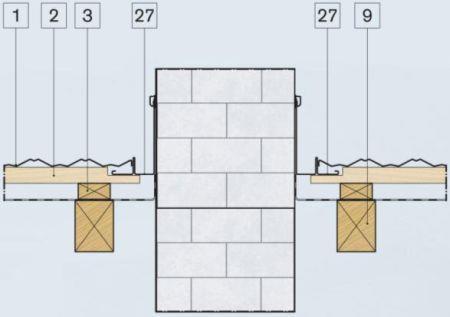

24 2. Řez detailem komína Řez detailem oplechování komína je zachycen na následujícím obrázku. Povšimněte si skutečnosti, že střešní latě nejsou z protipožírních důvodů dotaženy až na komínové těleso, že jsou zadlabány pro účely umístění bočních lemovacích tvarovek a že střešní šablony jsou zastřiženy ke svislé drážce bočních lemovacích tvarovek. Řez detailem komína Popis obrázku: 1. Střešní šablona 2. Roznášecí lať 3. Kontralať 9. Krokev 27. Lemovací tvarovka vyrobená z rovného pásu

25 1. Montáž nároží - řez Montáž nároží je analogická montáži hřebene. Podobně jako hřeben koncipujeme i nároží jako větrané. Dbáme tedy na vytvoření větrací mezery mezi hřebenáčem a krytinou a zároveň mezi krytinou a nárožní latí. Vytvoření žádoucí větrací mezery dosáhneme tak, že střešní šablony na nároží zahýbáme šikmo směrem nahoru a zastřihujeme na výšku cca 40 mm, přičemž šablonu ohybáme tak daleko od nárožní latě, aby větrací mezera měla kapacitu alespoň 200 cm 2 na každé straně nárožní latě. Detail nároží zachycuje následující obrázek. Více o zastřihování a zahýbání krytiny na nároží je uvedeno v kapitole Stříhání a ohýbání šablon. Montáž nároží - řez Popis obrázku: 1. Střešní šablona 2. Roznášecí střešní lať 3. Kontralať 4. Hřebenáč ERV š.: 190 mm 5. Hřebenová lať 6. Větrací mezera mezi hřebenovou latí a zahnutím střešní šablony 7. Univerzální držák hřebenové latě 8. Pojistná hydroizolace - difuzní fólie 9. Krokev

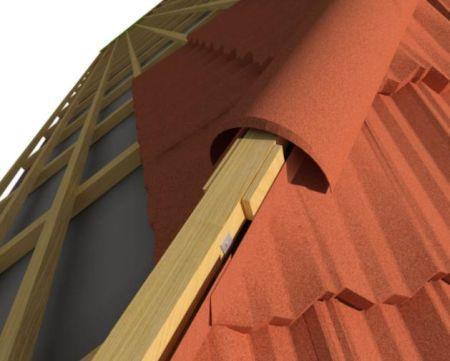

26 2. Montáž nároží - celkový pohled Hřebenáč na nároží přibíjíme stejně jako na hřebeni - tedy svrchu hřebíkem na jeho čelní straně v místech, kde končí zámek hřebenáče následujícího. Hřebík tedy přibíjíme pouze skrz jeden materiál. Hlavičku hřebíku následně zakrýváme tmelem z dokončovací soupravy a kamennou drtí. Dbáme na to, aby hřebenáče byly pokládány rovně, bez odchylek na jednu či na druhou stranu. Řadu hřebenáčů na nároží zakončujeme oblými koncovkami, které jsou stejně dlouhé a široké jako samotný hřebenáč. Napojení nároží na hřeben pak zajišťují rozbočovací hřebenáče ve tvaru písmene Y, které se vyrábějí ve dvou provedeních s ohledem na sklon střechy a Celkový pohled na detail nároží zachycuje následující obrázek. Montáž nároží - celkový pohled

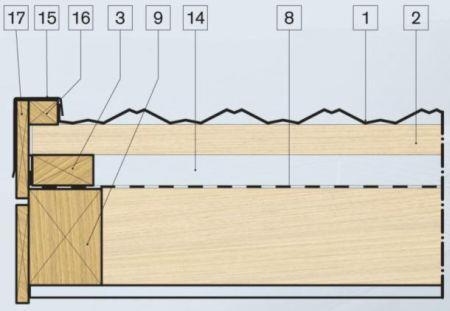

27 1. Montáž štítu - řez Montáž štítu zahájíme přibitím štítové latě na konce roznášecích latí. Doporučený rozměr štítové latě činí 40 x 50 mm. Pokračujeme montáží štítového prkna, jehož účelem je jednak zakrýt celé souvrství tříplášťové střechy a zabránit tak vstupu hmyzu do větrané mezery, jednak vytvořit pevnou oporu pro umístění štítové lišty. Doporučený rozměr štítového prkna činí 200 x 20 mm. Štítové prkno by mělo být ohoblováno a mělo by být opatřeno vhodným nátěrem nebo impregnací. Detail štítu lze nicméně řešit i bez použití štítového prkna. Dále zahneme kratší stranu střešní šablony směrem nahoru, a to o výšku rovnající se výšce štítové latě. Ohyb provedeme pomocí ohýbačky střešních šablon (k problematice ohýbání viz kapitola stříhání a ohýbání střešních šablon). Střešní šablonu následně opřeme ohnutou stranou o štítovou lať a šablonu přibijeme k laťovému roštu. Je důležité, aby ohyb střešní šablony na štítě byl proveden bez nastřižení plechu šablony. Pokud by došlo k nastřižení šablony, vznikly by netěsnosti, kterými by pronikala voda do podstřeší. Po osazení všech šablon na štít namontujeme štítovou lištu. Štítovou lištu přibíjíme hřebíky buď svrchu směrem do štítové latě, nebo zboku směrem do štítového prkna. Hlavičky hřebíků na štítové liště vždy zakrýváme tmelem z dokončovací soupravy a kamennou drtí. Pokud bychom tak neučinili, byly by vidět a mohlo by kolem nich zatékat. Štítové lišty kryjeme směrem od okapu ke hřebeni, přičemž jednotlivé lišty překrýváme o 100 mm. Dbáme na to, aby štítové lišty byly kladeny na symetrické střeše na obou úbočích střechy souměrně (tj. abychom na obou stranách střechy začínali celou štítovou lištou nebo stejně velkou částí štítové lišty). Detail štítu v řezu zachycuje následující obrázek. Montáž štítu - řez Popis obrázku: 1. Střešní šablona 2. Roznášecí lať

28 3. Kontralať 8. Pojistná hydroizolace - difuzní fólie 9. Krokev 14. Větrací mezera na výšku kontralatě 15. Štítová lišta GERARD 16. Štítová lať 17. Śtítové prkno (hoblované, impregnované nebo opatřené vhodným nátěrem) 2. Montáž štítu - celkový pohled Celkový pohled na detail štítu zachycuje následující obrázek. Povšimněte si ohybů provedených na střešních šablonách a způsobu, kterým jsou ohyby střešních šablon přikotveny ke štítové lati. Montáž štítu - celkový pohled

29 1. Montáž detailu okapní hrany - řez Okapní hranu ve střešním systému GERARD lze řešit dvěma způsoby, a to buď za použití systémové okapní lišty nebo bez použití systémové okapní lišty. Tyto dvě možnosti se zásadně liší pouze v tom, že montujeme-li okapní detail s úmyslem nepoužít systémovou okapní lištu, musíme na to myslet dopředu a tomuto řešení přizpůsobit rozteč prvních dvou střešních latí, která musí činit 268 mm. Hodláme-li řešit okapní detail za použití okapní lišty, laťujeme na 368 mm. Nemontujeme-li okapní lištu, tak vlastně necháváme první řadu střešních šablon na okapu díky menší rozteči latí přečnívat přes okapní hranu o 100 mm. To je přesah, kterým zajistíme, že bude dešťová voda ze střešních šablon odkapávat přímo do žlabu. Poslední řadu střešních šablon v tomto případě přibíjíme svrchu v ploše. Je nutné dbát na správné umístění hřebíku, který musí procházet v místě, kde profil střešní šablony stoupá. Hlavičku hřebíku je navíc nutné zatmelit tmelem z dokončovací soupravy a zasypat tmel kamennou drtí. Tím střešní šablonu zabezpečíme proti průniku vody v místě, kde střešní šablonou prošel hřebík. Montujeme-li okapní lištu, vycházíme z následujícícho obrázku. Na poslední lať na okapu nejprve namontujeme okapní lištu a pak teprve střešní šablonu. Okapní lištu přitom svedeme do okapního žlabu. Montáž detailu okapní hrany s okapní lištou - řez Popis obrázku: 1. Střešní šablona 2. Lať 3. Kontralať 11. Okapní lišta GERARD

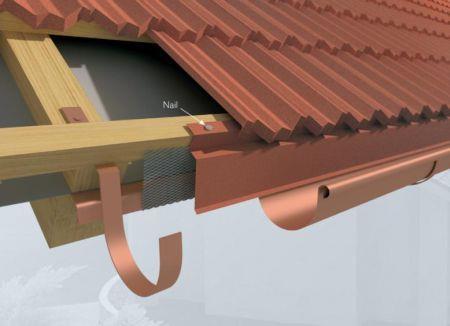

30 12. Okapnice 13. Pojistná hydroizolace - difuzní fólie 2. Montáž detailu okapní hrany - celkový pohled Montáž detailu okapní hrany s použitím okapní lišty zachycuje následující obrázek. Všimněte si vzájemné polohy okapní lišty (která je svedena do žlabu) a okapnice (která je vyvedena mimo žlab). Dále si všimněte větracího pásu proti ptákům, který je umístěn na okapní vyústění větrací mezery. Montáž detailu okapu s okapní lištou GERARD - celkový pohled

31 1. Volba lemování Střešní okno osazujeme do krytiny GERARD pomocí lemování do profilované krytiny, které se dodává spolu s oknem. Lemování do rovné krytiny (bobrovka, šindel, eternit) není pro osazení do krytiny GERARD vhodné. Máte-li střechu s rovnou krytinou, kterou chcete vyměnit, a přitom v ní již máte střešní okna osazena, lze nastalou situaci řešit dvěma způsoby. První, ideální způsob spočívá ve výměně lemování střešního okna a vyzvednutí okna na úroveň nové krytiny. To se ale neobejde bez zásahu do interiéru - je totiž nutné doplnit podhled. Druhý, technicky náročný a ne zcela spolehlivý způsob spočívá v oplechování stávajícího lemování tak, aby bylo zajištěno jeho vyústění na krytinu a aby zboku okna pod krytinu nezafukovala voda a sníh. 2. Osazení střešního okna V podstatě se jedná o to, abyste střešní okno umístili 25 mm pod úroveň roznášecích latí. Roznášecí latě pro účely uložení lemování střešního okna musíte buď zadlabat, nebo okno uložit na pomocný rám z prken odpovídající tloušťky. Další postup při montáži střešního okna je zcela stejný jako v případě montáže střešního okna do taškové krytiny.

32 1. Montáž sanitní šablony Sanitní šablona je plastová tvarovka, která se přibíjí čtyřmi hřebíky mezi dvě střešní šablony. Má podobu dvou "vln" střešní šablony a hranatého komínku se stříškou. Sanitní prostup je univerzální pro sklony střešní roviny od 15 do 45. Součástí sanitní šablony je nástavec o délce 500 mm izolovaný pěnovým polystyrénem a adaptér přizpůsobitelný průměrům trubky od 100 do 160 mm. Sanitní šablona má stejnou povrchovou úpravu jako střešní šablony. Montáž sanitní šablony

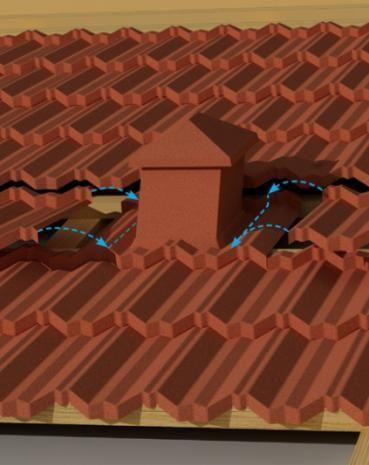

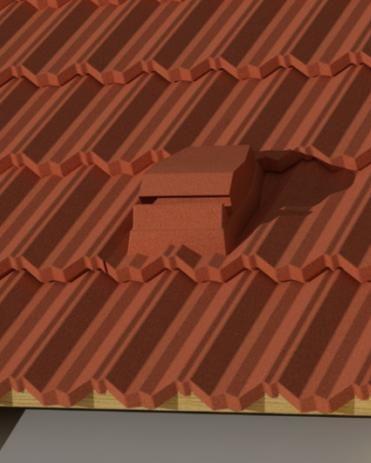

33 2. Montáž větrací šablony Větrací šablona je tvarovka, která má stejně jako sanitní šablona podobu dvou "vln" střešní šablony a nízkého komínku s otvorem v přední části a větrací kapacitou 75 cm 2. Přibíjí se mezi dvě střešní šablony čtyřmi hřebíky. Montáž větrací šablony

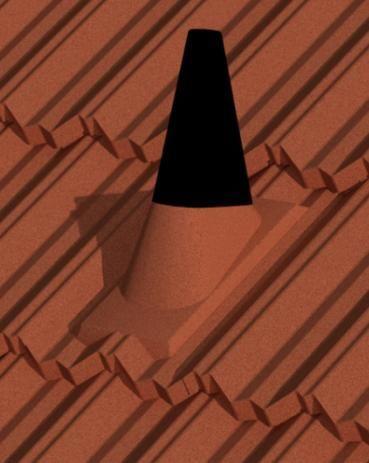

34 3. Montáž anténního prostupu Anténní prostup je tvarovka, která má stejně jako sanitní a větrací šablona podobu dvou "vln" střešní šablony a nízkého komínku s gumovým rukávem a zdrhovadlem. Přibíjí se mezi dvě střešní šablony čtyřmi hřebíky. Maximální průměr anténního stožáru, který lze prostupem provléci, činí 60 mm. Montáž anténního prostupu

35 4. Montáž lávky ke komínu a montáž stupačky Postup montáže lávky ke komínu a stupačky je analogický; je zabrazen na následujících čtyřech obrázcích. V obou případech je nutné nejprve přímo na latě namontovat ocelové výztuhy. To znamená nejprve provrtat šablonu, pak provléci výztuhami a šablonou skrz předvrtané otvory šrouby s pryžovým těsněním a uchytit držák lávky, resp. držák stupačky. Poté namontujeme kolébkové nosníky, jejich sklon přizpůsobíme sklonu střechy a nakonec namontujeme samotnou lávku. Stupačka už obsahuje integrovaný kolébkový nosník přímo z výroby, takže jej nemusíme montovat. Součástí dodávky lávky, resp. stupačky je veškerý potřebný spojovací materiál. Montáž lávky ke komínu

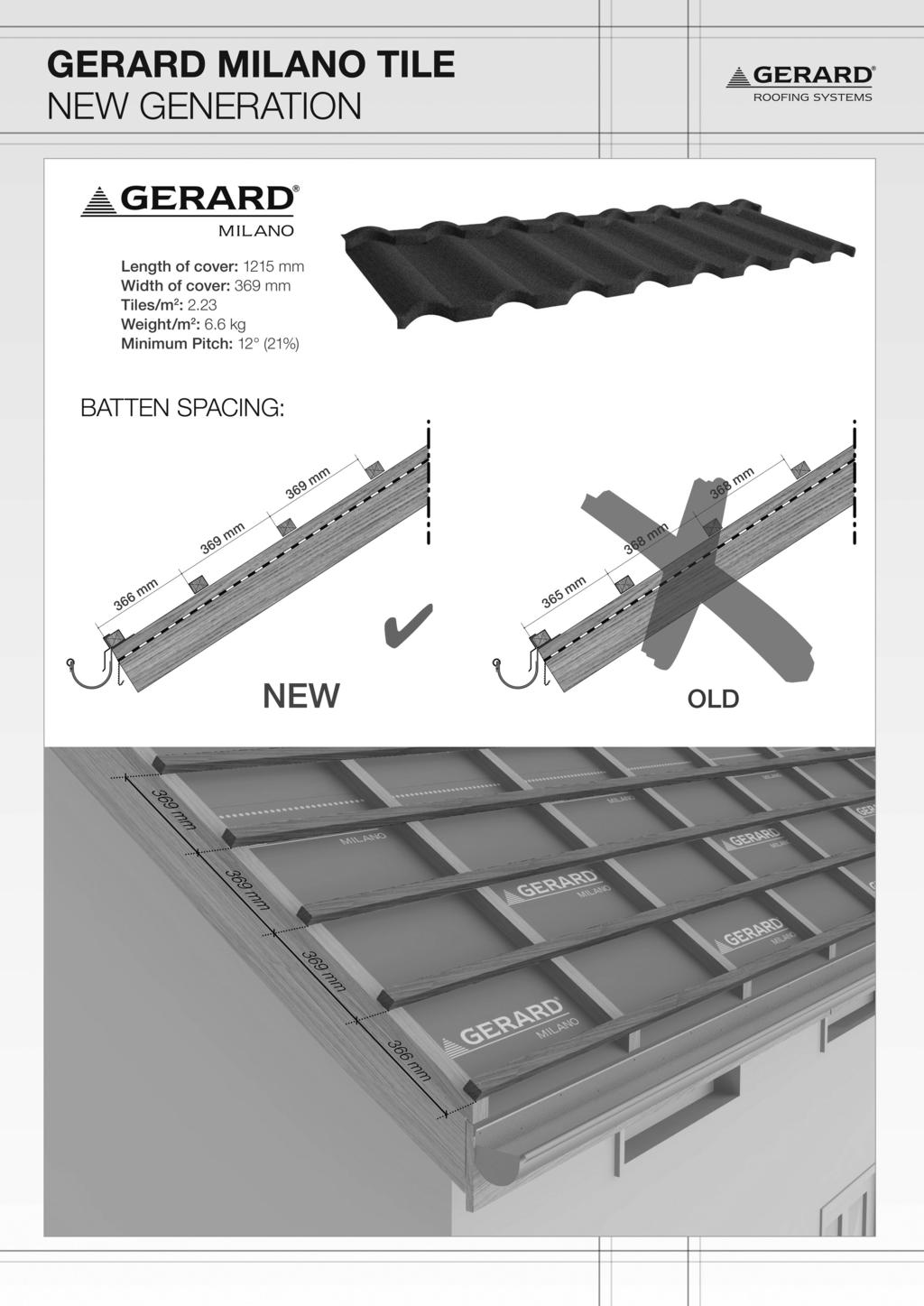

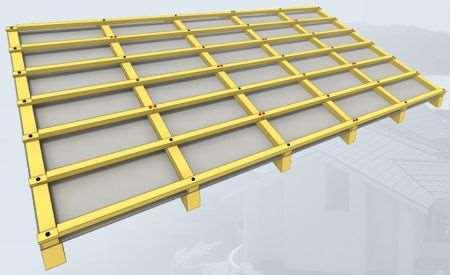

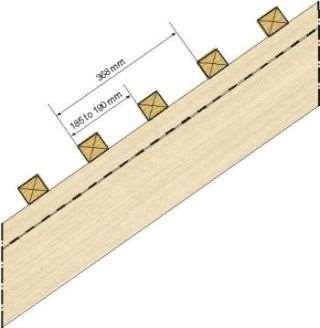

36 1. Laťování v ploše Krytinu GERARD doporučujeme pokládat v dvouplášťové odvětrávané střešní skladbě. Provádíme tedy pojistnou hydroizolaci, kontralatě a roznášecí latě. Výrobcem doporučený rozměr kontralatí činí 50 x 80 mm. Výrobcem doporučený rozměr roznášecích latí činí 40 x 50 mm při rozteči krokví do 1200 mm a 50 x 65 mm při rozteči krokví v intervalu mm. Rozteč mezi čelními hranami roznášecích latí činí mm pro profily střešního systému GERARD (viz obrázek). U profilu DIAMANT je rozteč 398 mm. Jedinou obecnou výjimkou z tohoto pravidla je rozteč roznášecích latí na okapní hraně v případě montáže první řady střešních šablon na přesah do okapního žlabu, která je o cca 80 mm menší. Specifickou výjimkou z obecného pravidla je laťování pro profil SHINGLE v případě, kdy je sklon střechy menší než 15 a kdy se zároveň předpokládá, že se po střeše bude chodit. V tomto případě se laťuje na rozteč 185 mm (viz obrázek). Latě na rozteč 368 mm Latě na rozteč 185 mm Laťujte od okapu ke hřebeni. Při laťování používejte navíjecí křídové "brnkátko", kterým si jednoduše vyznačíte pozici latí na jednotlivých kontralatích. Při vyměřování pozic roznášecích latí na krajních kontralatích používejte měřící tyč nebo posuvnou léru (viz obrázek). Doporučené laťování pro profily GERARD NEW GENERATION KLASIK (Classic), VILA (Heritage), ŠINDEL (Corona Shake), TOSKANA (Milano) je vyobrazeno níže.

37

38

39

40

41 Laťování v ploše pomocí "brnkátka" a měřící tyče 2. Laťování na hřebeni Neodpovídá-li délka krokve celým násobkům krycí šířky střešních šablon, je nutné střešní šablony na hřebeni zahýbat a zkracovat, tedy stříhat po délce. Poslední roznášecí lať u hřebene musí být v tomto případě na výšku seříznuta tak, aby podpírala zastřihnutou a zahnutou šablonu ve sklonu shodném se sklonem střechy. Seříznutí poslední roznášecí latě u hřebene si vynucuje tvar šablony, která by bez jejího seříznutí zaujímala větší sklon než ostatní šablony. Situaci zachycuje následující obrázek:

42 Laťování na hřebeni - řez Popis obrázku: 1. Střešní šablona. 2. Roznášecí lať. 3. Kontralať. 4. Hřebenáč š. 190 mm. 5. Hřebenová lať. 6. Větrací mezera o minimální kapacitě 200 cm2/bm mezi hřebenáčem a šablonou, resp. mezi hřebenovou latí a šablonou. 7. Držák hřebenové latě. Možno použít držáky trnové i univerzální. 8. Pojistná hydroizolace - difuzní fólie. 9. Krokev. Hřebenovou lať je vhodné zboku opatřit dřevěnými odřezky o rozteči cca 500 mm, které zajistí dodržení konstantní šířky větrací mezery (viz obrázek):

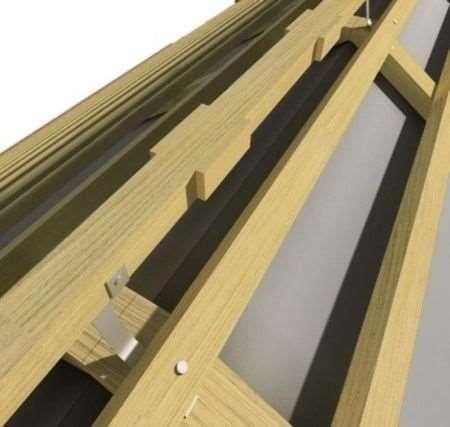

43 Laťování na hřebeni - celkový pohled

44 3. Laťování na nároží Laťování na nároží před nás neklade žádné zvláštní nároky. Střešními latěmi nároží překryjeme a latě následně seřízneme tak, aby mezi nimi vznikla drobná mezera, do které se musí vejít držák nárožní latě (viz následující obrázek). Laťování na nároží - řez Popis obrázku: 1. Střešní šablona. 2. Roznášecí lať. 3. Kontralať. 4. Hřebenáč š. 190 mm. 5. Nárožní lať. 6. Větrací mezera o minimální kapacitě 200 cm2/bm mezi hřebenáčem a šablonou, resp. mezi nárožní latí a šablonou. 7. Držák nárožní latě. Možno použít držáky trnové i univerzální. 8. Pojistná hydroizolace - difuzní fólie. 9. Krokev. Nárožní lať je vhodné zboku opatřit dřevěnými odřezky o rozteči cca 500 mm, které zajistí dodržení konstantní šířky větrací mezery (viz obrázek):

45 Laťování na nároží - celkový pohled 4. Laťování v úžlabí Úžlabí je možno zalaťovat dvěma způsoby. První způsob spočívá v umístění úžlabního plechu na úroveň kontralatí, kdy se úžlabní plech položí přímo na difuzní fólii. Rovnoběžně se svislými hranami úžlabního plechu se provedou kontralatě, o které se úžlabní plech opře. Druhý způsob spočívá v umístění úžlabního plechu na úroveň latí, kdy se úžlabní plech položí na 4 kontralatě přibité rovnoběžně s úžlabním trámem. První způsob pokládky úžlabí vytvoří úžlabí hlubší, druhý způsob pokládky vytvoří úžlabí mělčí. Oba způsoby jsou demonstrovány na obrázcích.

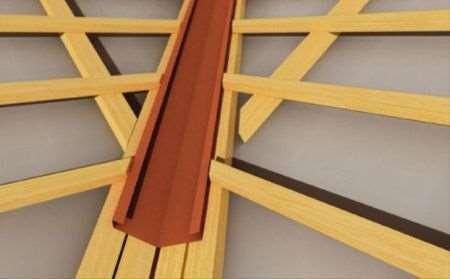

46 Úžlabí na úrovni kontralatí - celkový pohled Úžlabí na úrovni latí - celkový pohled

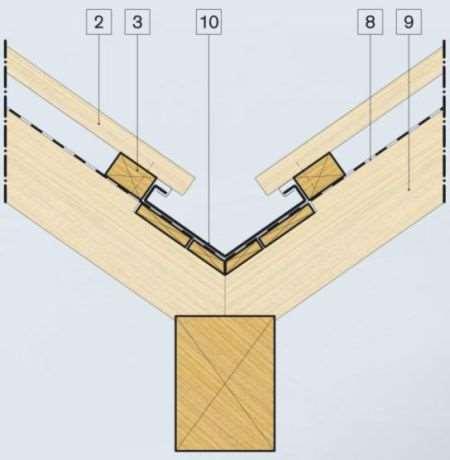

47 Úžlabí na úrovni kontralatí - řez Popis obrázku: 2. Lať. 3. Kontralať. 8. Pojistná hydroizolace - difuzní fólie. 9. Krokev. 10. Úžlabní plech GERARD.

48 Úžlabí na úrovni latí - řez Popis obrázku: 2. Lať. 3. Kontralať. 8. Pojistná hydroizolace - difuzní fólie. 9. Krokev. 10. Úžlabní plech GERARD. 5. Laťování na štítě Provedení laťového roštu na štítě zachycují následující obrázky. Kromě kontralatě a roznášecích latí montujeme na štít tzv. štítovou lať a tzv. štítové prkno. Štítovou lať montujeme na samotné konce roznášecích latí. Štítovým prknem následně zboku zakrýváme celé laťové souvrství. S ohledem na šířku krycí štítové lišty volíme profil štítové latě a štítového prkna tak, aby součet tlouštěk obou těchto komponent nepřesáhl 70 mm (volíme tedy např. lať 40 x 50 mm a prkno tl. 20 mm). Štítové prkno ohoblujeme a natřeme vhodným nátěrem, který jej ochrání před vlhkem.

49 Laťování na štítě - řez Popis obrázku: 1. Střešní šablona. 2. Roznášecí lať. 3. Kontralať. 8. Pojistná hydroizolace - difuzní fólie. 9. Krokev. 14. Větrací mezera. 15. Štítová lišta GERARD. 16. Štítová lať přibitá na konce roznášecích latí. 17. Štítové prkno.

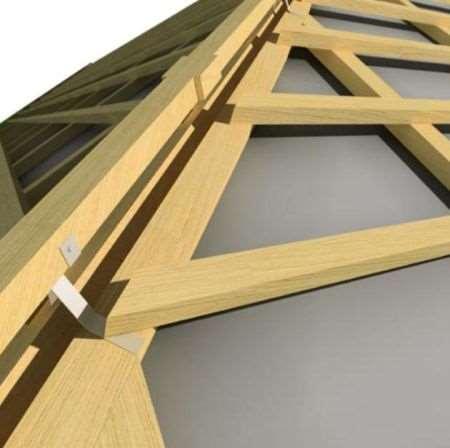

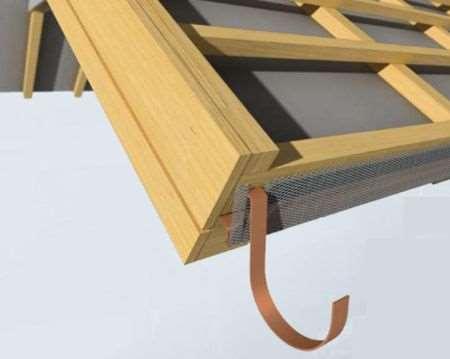

50 Laťování na štítě - celkový pohled (včetně žlabového háku, polypropylenového větracího pásu na větrací mezeře a okapnice) Ilustrace laťování na štítě pro profil Římská 6. Laťování na okapu Jak jsme zmínili na počátku této kapitoly, rozteč posledních dvou střešních latí na okapní hraně může činit mm (v případě montáže okapní lišty) nebo o cca 80 mm kratší (v případě montáže detailu bez okapní lišty). Detail laťování na okapu za předpokladu použití okapní lišty zachycuje následující obrázek. Povšimněte si zejména všech komponent, které jsou na okapní hraně instalovány - větrací polypropylenová mřížka, háky a okapnice pod difuzní fólií. Všechny tyto komponenty jsou pro optimální funkčnost střechy nezbytné.

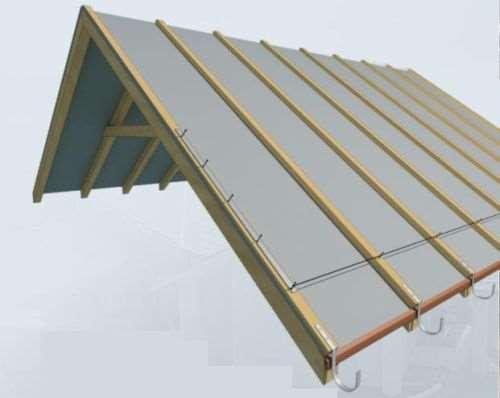

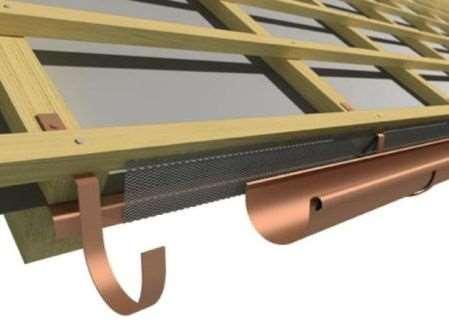

51 Ilustrace laťování na okapu - celkový pohled
