S 100 K až S 300 K. collect: sbírat a pojmout

Transkript

1 collect: sbírat a pojmout S 100 K až S 300 K 7

2 ACO Drain S 100 K až S 300 K vysokozátěžové žlaby z polymerbetonu S 100 K Powerlock 78 S 150 K Powerlock 82 S 200 K Powerlock 86 S 300 K Powerlock 90 75

3 S 100 K až S 300 K Powelock Informace k plánování ACO Drain S 100 K až S 300 K systém pro extrémní zatížení ACO Drain S 100 K až S 300 K systém pro extrémní zatížení Zátěžové třídy A 15 B 125 C 250 D 00 E 600 F 900 dle ČSN EN 133 Světlá šířka 100 mm, 150 mm, 200 mm, 300 mm Materiál Polymerbeton s litin. hranou a roštem Aplikace autobus. nádraží čerpací stanice kontejnerová překlad. centra průmyslové plochy Výhody truck parkoviště logistické areály a silnice plochy v ochrannných zónách Žlab ACO DRAIN S 100 K až S 300 K Powerlock byl vyvinut pro extrémí zatížení. Mimořáná stabilita spočívá na mnoha detailech. Výztužené žebroví zvětšuje dotykovou plochu a optimalizuje odvod tlaku do podzemí. Speciálně ukotvené žebroví zajišťuje perfektní držení v betonovém loži. Integrované zajištění proti posuvu zabezpečuje hluboko položené těžiště. 100 mm vysoká hrana pro položení dlažby zamezí zbytečným štěrbinám, hladké boční stěny nemají žádné výstupky. To umožňuje bezproblémové položení všech běžných materiálů jako dlažba, asfalt nebo beton. Litinový můstkový rošt se svojí odolností vyhoví i těm nejnáročnějším aplikacím Speciálně ukotvené žebroví zajišťuje perfektní držení v betonovém loži. Litinová integrovaná hrana a krycí rošt z GGG litiny s aretací Powerlock Připojení svislého odtoku Dokonalé spojení na pero a drážku a vytvoření SF drážky po jejímž vytmelení vzniká 100% těsný systém 76 D1

4 ACO Drain S 100 K až S 300 K systém pro extrémní zatížení S 100 K až S 300 K Powelock Informace k plánování Přehled systému ACO Drain S 100 K Powerlock Legenda Žlab 1,0 m Typ / 10.0 / 20.0 Přechodka 50 mm Žlaby s vyrážecím předtvarováním pro svislý odtok Žlab 31,0 m se spádem 5 0,5% Typ 1 20 Žlab 0,5 m s předtvarováním pro rohové spojení, T-spojení a křížové spojení s vyrážecím předtvarováním pro svislý odtok Typ 0.1 / 10.1 / 20.1 Čelní stěna s nátrubkem Typ 0. / 10. / Adaptér pro změnu směru toku Typ 0. / 10. / Žlab 0,5 m s předtvarováním pro rohové spojení, T-spojení a křížové spojení s integrovaným těsněním svislého odtoku Typ 0.2 / 10.2 / Vpust 0,5 m v jednodílném nebo vícedílném provedení D1 77

5 S 100 K Powerlock Liniový odvodňovací systém S 100 K Powerlock Liniový odvodňovací systém S 100 K Powerlock Produktové informace ACO Produktové výhody žlaby s umělým spádem dna 0,5 % nebo v různých stavebních výškách s bezšroubovou aretací Powerlock ACO DRAIN (SF) bezpečnostní drážka pro vodotěsnou pokládku žlabové těleso z polymerbetonu dle normy ČSN EN 133 světlá šířka 100 mm s průřezem vtoku roštu 380 cm²/m Odvodňovací žlab bez spádu dna, 1000 a 500 mm dostupné ve verzi s předtvarováním pro svislý odtok DN 100 (žlab 1,0 m i 0,5 m) připojení k zákl. vedení (pouze žlab 0,5 m) žlabové těleso s bočním předtvarováním pro rohové spoje, T-spoje a křížové spoje (pouze žlabové těleso 0,5 m) Přehled odvodňovacích žlabů bez spádu Rozměry Typ KS PAL Objednací číslo [mm] [mm] [mm] [kg] [ks] S 100 K S předtvarováním pro svislý odtok DN , , , S předtvarováním pro svislý odtok DN , , , S integrovaným těsněním svislého odtoku DN 100 2) 205 / , / , / , ) Výjimka: příčné odvodnění na silně zatížených komunikacích/železničních přejezdech. Pro tyto oblasti použití doporučujeme ACO Drain Monoblock RD100 až ) Poznámka: žlaby mají zesílené dno, systém pera a drážky přesně zapadají do typově stejných žlabových tvarovek. 3) Poznámka: žlaby obsahují předtvarování pro svislý odtok DN 100 Infobox 78 Ceny naleznete v našem ceníku D1 ceník. Aktuální ceník naleznete vždy na našich webových stránkách D1

6 Liniový odvodňovací systém S 100 K Powerlock S 100 K Powerlock Odvodňovací žlab se spádem dna, 1000 mm dle ČSN EN 133 ACO DRAIN (SF) bezpečnostní drážka pro vodotěsnou pokládku žlab v plynulém spádu dna 0,5 % bezšroubová aretace Powerlock světlá šířka 100 mm Litina Přehled odvodňovacích žlabů se spádem dna 0,5% Rozměry Typ KS PAL Objednací číslo [mm] [mm] [mm] [kg] [ks] S 100 K / , / , / , /185 39, / , / , / , / , / , / ) 2, / , / , / , /235 1, /20 15, / , / , / , / , / ) 8, Vpust, 500 mm dle ČSN EN 133 možnost připojení základního vedení DN 100 nebo DN 150 připojení k základnímu vedení dvě verze vpusti (jednodílná / dvoudílná) včetně kalového koše (pouze jednodílná verze) bezšroubová aretace Powerlock Přehled vpustí Rozměry Odtok ze vpusti KS PAL Objednací číslo [mm] [mm] [mm] [DN] [kg] [ks] S 100 K , , D1 Ceny naleznete v našem ceníku D1 ceník. Aktuální ceník naleznete vždy na našich webových stránkách 79

7 S 100 K Powerlock Liniový odvodňovací systém S 100 K Powerlock Vpust, 500 mm dle ČSN EN 133 možnost připojení základního vedení DN 100 nebo DN 150 připojení k základnímu vedení vícedílná vpust s možností prodlužování stavební výšky kalový koš jako volitelné příslušenství (krátká / dlouhá verze verze) bezšroubová aretace Powerlock Přehled vpustí Rozměry Odtok ze vpusti KS PAL Objednací číslo [mm] [mm] [mm] [DN] [kg] [ks] S 100 K Horní část vpusti s bočním předtvarováním pro rohové spoje, T-spoje a křížové spoje typ , typ , typ , Dolní část vpusti s integrovaným těsněním odtoku (krátký tvar) DN 100 / , Dolní část vpusti s integrovaným těsněním odtoku (dlouhý tvar) DN 100 / , Příslušenství Popis Vhodné pro KS BAL Objednací číslo typ [kg] [ks] S 100 K Kombinovaná čelní stěna pro začátek a konec , Čelní stěna s nátrubkem DN 100 s NBR - O kroužkem a nátrubkem PE-HD 0. 1, , , Adaptér pro změnu toku Přechodka pro přemostění výškových rozdílů při pokládce ve stupňovitém spádu vhodné pro přechod 50 mm Nátrubek PVC DN 100 / DN 150 délka: 100 / 150 mm Pachový uzávěr PP DN 100 jednodílný 0. 1, , , mm 1, DN 100 0, DN 150 0, pro vpust DN 100 0, Ceny naleznete v našem ceníku D1 ceník. Aktuální ceník naleznete vždy na našich webových stránkách D1

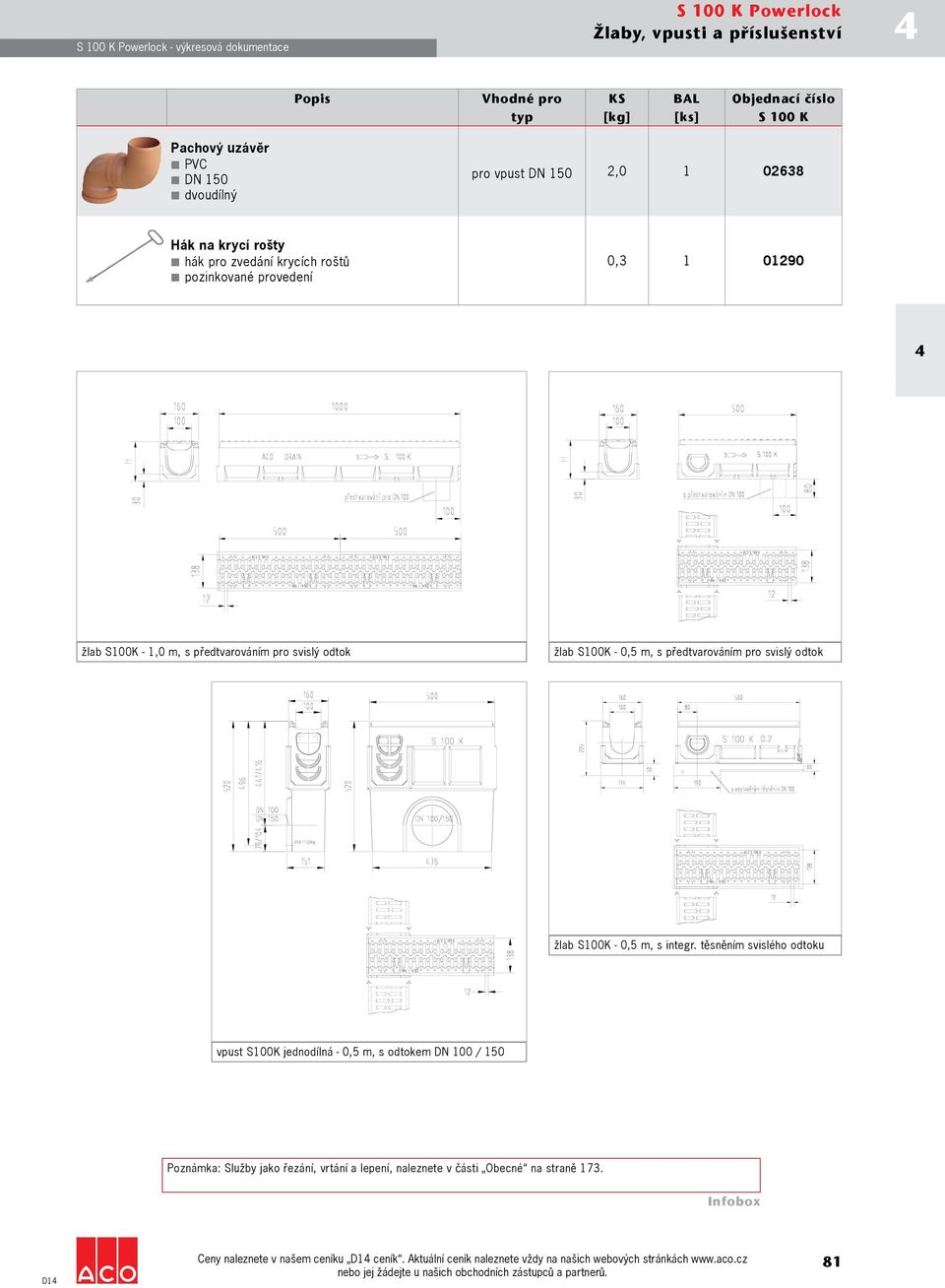

8 Liniový S 100 K odvodňovací Powerlock - systém výkresová S 100 dokumentace K Powerlock S 100 K Powerlock Popis Vhodné pro KS BAL Objednací číslo typ [kg] [ks] S 100 K Pachový uzávěr PVC DN 150 dvoudílný pro vpust DN 150 2, Hák na krycí rošty hák pro zvedání krycích roštů pozinkované provedení 0, žlab S100K - 1,0 m, s předtvarováním pro svislý odtok žlab S100K - 0,5 m, s předtvarováním pro svislý odtok žlab S100K - 0,5 m, s integr. těsněním svislého odtoku vpust S100K jednodílná - 0,5 m, s odtokem DN 100 / 150 Poznámka: Služby jako řezání, vrtání a lepení, naleznete v části Obecné na straně 173. Infobox D1 Ceny naleznete v našem ceníku D1 ceník. Aktuální ceník naleznete vždy na našich webových stránkách 81

9 S 150 K Powerlock Liniový odvodňovací systém S 150 K Powerlock Liniový odvodňovací systém S 150 K Powerlock Produktové informace ACO Produktové výhody žlaby dodávané ve třech různých stavebních výškách s bezšroubovou aretací Powerlock ACO DRAIN (SF) bezpečnostní drážka pro vodotěsnou pokládku žlabové těleso z polymerbetonu dle normy ČSN EN 133 světlá šířka 150 mm s průřezem vtoku roštu 680 cm²/m Odvodňovací žlab bez spádu dna, 1000 a 500 mm dostupné ve verzi s předtvarováním pro svislý odtok DN 150 (žlab 1,0 m i 0,5 m) připojení k zákl. vedení (pouze žlab 0,5 m) Přehled odvodňovacích žlabů bez spádu žlabové těleso s bočním předtvarováním pro rohové spoje, T-spoje a křížové spoje (pouze žlabové těleso 0,5 m) ilustrační obrázek Rozměry Typ KS PAL Objednací číslo [mm] [mm] [mm] [kg] [ks] S 150 K S předtvarováním pro svislý odtok DN , , , S předtvarováním pro svislý odtok DN , , , S integrovaným těsněním svislého odtoku DN 150 2) , , , ) Výjimka: příčné odvodnění na silně zatížených komunikacích/železničních přejezdech. Pro tyto oblasti použití doporučujeme ACO Drain Monoblock RD100 až ) Poznámka: žlaby mají zesílené dno, systém pera a drážky přesně zapadají do typově stejných žlabových tvarovek. Infobox 82 Ceny naleznete v našem ceníku D1 ceník. Aktuální ceník naleznete vždy na našich webových stránkách D1

10 Liniový odvodňovací systém S 150 K Powerlock S 150 K Powerlock Vpust jednodílná, 500 mm dle ČSN EN 133 možnost připojení základního vedení DN 150 nebo DN 200 připojení k základnímu vedení s litinovou hranou tl. mm včetně kalového koše bezšroubová aretace Powerlock Přehled vpustí ilustrační obrázek Rozměry Odtok ze vpusti KS PAL Objednací číslo [mm] [mm] [mm] [DN] [kg] [ks] S 150 K , , Vpust vícedílná, 500 mm možnost připojení základního vedení DN 150 nebo DN 200 připojení k základnímu vedení vícedílná vpust s možností prodlužování stavební výšky kalový koš jako volitelné příslušenství (krátká / dlouhá verze verze) bezšroubová aretace Powerlock Přehled vpustí ilustrační obrázek Rozměry Odtok ze vpusti KS PAL Objednací číslo [mm] [mm] [mm] [DN] [kg] [ks] S 150 K Horní část vpusti s bočním předtvarováním pro rohové spoje, T-spoje a křížové spoje typ , typ , typ , Dolní část vpusti s integrovaným těsněním odtoku (krátký tvar) DN 150 / , Dolní část vpusti s integrovaným těsněním odtoku (dlouhý tvar) DN 150 / 200 9, Prodlužovací mezikus , Kalový koš 2, D1 Ceny naleznete v našem ceníku D1 ceník. Aktuální ceník naleznete vždy na našich webových stránkách 83

11 S 150 K Powerlock Liniový odvodňovací systém S 150 K Powerlock Příslušenství Kombinovaná čelní stěna pro začátek a konec Popis Vhodné pro KS BAL Objednací číslo typ [kg] [ks] S 150 K , Čelní stěna s nátrubkem DN 150 s NBR - O kroužkem a nátrubkem PE-HD Adaptér pro změnu toku Přechodka pro přemostění výškových rozdílů při pokládce ve stupňovitém spádu vhodné pro přechod 50 mm 0. 2, , , , , , mm 1, Nátrubek PVC DN 150 / DN 200 délka: 150 / 200 mm DN 150 0, DN 200 0, Pachový uzávěr PVC DN 150 dvoudílný pro vpust DN 150 2, Hák na krycí rošty hák pro zvedání krycích roštů pozinkované provedení 0, Poznámka: Služby jako řezání, vrtání a lepení, naleznete v části Obecné na straně 173. Infobox 8 Ceny naleznete v našem ceníku D1 ceník. Aktuální ceník naleznete vždy na našich webových stránkách D1

12 Liniový S 150 K odvodňovací Powerlock - systém výkresová S 150 dokumentace K Powerlock S 150 K Powerlock žlab S150K - 1,0 m, s předtvarováním pro svislý odtok žlab S150K - 0,5 m, s předtvarováním pro svislý odtok žlab S150K - 0,5 m, s integr. těsněním svislého odtoku vpust S150K jednodílná - 0,5 m, s odtokem DN 150 / 200 vpust S150K vícedílná - 0,5 m, s odtokem DN 150 / 200 D1 Ceny naleznete v našem ceníku D1 ceník. Aktuální ceník naleznete vždy na našich webových stránkách 85

13 S 200 K Powerlock Liniový odvodňovací systém S 200 K Powerlock Liniový odvodňovací systém S 200 K Powerlock Produktové informace ACO Produktové výhody žlaby dodávané ve třech různých stavebních výškách s bezšroubovou aretací Powerlock ACO DRAIN (SF) bezpečnostní drážka pro vodotěsnou pokládku žlabové těleso z polymerbetonu dle normy ČSN EN 133 světlá šířka 200 mm s průřezem vtoku roštu 935 cm²/m Odvodňovací žlab bez spádu dna, 1000 a 500 mm dostupné ve verzi s předtvarováním pro svislý odtok DN 150 (žlab 1,0 m i 0,5 m) připojení k zákl. vedení (pouze žlab 0,5 m) Přehled odvodňovacích žlabů bez spádu žlabové těleso s bočním předtvarováním pro rohové spoje, T-spoje a křížové spoje (pouze žlabové těleso 0,5 m) ilustrační obrázek Rozměry Typ KS PAL Objednací číslo [mm] [mm] [mm] [kg] [ks] S 200 K S předtvarováním pro svislý odtok DN , , , S předtvarováním pro svislý odtok DN , , , S integrovaným těsněním svislého odtoku DN 200 2) 320 / , / , / , ) Výjimka: příčné odvodnění na silně zatížených komunikacích/železničních přejezdech. Pro tyto oblasti použití doporučujeme ACO Drain Monoblock RD100 až ) Poznámka: žlaby mají zesílené dno, systém pera a drážky přesně zapadají do typově stejných žlabových tvarovek. Infobox 86 Ceny naleznete v našem ceníku D1 ceník. Aktuální ceník naleznete vždy na našich webových stránkách D1

14 Liniový odvodňovací systém S 200 K Powerlock S 200 K Powerlock Vpust jednodílná, 500 mm dle ČSN EN 133 možnost připojení základního vedení DN 150 nebo DN 200 připojení k základnímu vedení včetně kalového koše bezšroubová aretace Powerlock Přehled vpustí ilustrační obrázek Rozměry Odtok ze vpusti KS PAL Objednací číslo [mm] [mm] [mm] [DN] [kg] [ks] S 200 K , , Vpust vícedílná, 500 mm možnost připojení základního vedení DN 150 nebo DN 200 připojení k základnímu vedení vícedílná vpust s možností prodlužování stavební výšky kalový koš jako volitelné příslušenství (krátká / dlouhá verze verze) bezšroubová aretace Powerlock Přehled vpustí ilustrační obrázek Rozměry Odtok ze vpusti KS PAL Objednací číslo [mm] [mm] [mm] [DN] [kg] [ks] S 200 K Horní část vpusti s bočním předtvarováním pro rohové spoje, T-spoje a křížové spoje typ 0.0 3, typ , typ , Dolní část vpusti s integrovaným těsněním odtoku (krátký tvar) DN 150 / , Dolní část vpusti s integrovaným těsněním odtoku (dlouhý tvar) DN 150 / 200 9, Prodlužovací mezikus , Kalový koš 2, D1 Ceny naleznete v našem ceníku D1 ceník. Aktuální ceník naleznete vždy na našich webových stránkách 87

15 S 200 K Powerlock Liniový odvodňovací systém S 200 K Powerlock Příslušenství Kombinovaná čelní stěna pro začátek a konec Popis Vhodné pro KS BAL Objednací číslo typ [kg] [ks] S 200 K , Čelní stěna s nátrubkem DN 200 s NBR - O kroužkem a nátrubkem PE-HD Adaptér pro změnu toku Přechodka pro přemostění výškových rozdílů při pokládce ve stupňovitém spádu vhodné pro přechod 50 mm 0. 3, , , , , , mm 1, Nátrubek PVC DN 150 / DN 200 délka: 150 / 200 mm DN 150 0, DN 200 0, Pachový uzávěr PVC DN 150 dvoudílný pro vpust DN 150 2, Hák na krycí rošty hák pro zvedání krycích roštů pozinkované provedení 0, Poznámka: Služby jako řezání, vrtání a lepení, naleznete v části Obecné na straně 173. Infobox 88 Ceny naleznete v našem ceníku D1 ceník. Aktuální ceník naleznete vždy na našich webových stránkách D1

16 Liniový S 200 K odvodňovací Powerlock - systém výkresová S 200 dokumentace K Powerlock S 200 K Powerlock žlab S200K - 1,0 m, s předtvarováním pro svislý odtok žlab S200K - 0,5 m, s předtvarováním pro svislý odtok žlab S200K - 0,5 m, s integr. těsněním svislého odtoku vpust S200K jednodílná - 0,5 m, s odtokem DN 150 / 200 vpust S200K vícedílná - 0,5 m, s odtokem DN 150 / 200 D1 Ceny naleznete v našem ceníku D1 ceník. Aktuální ceník naleznete vždy na našich webových stránkách 89

17 S 300 K Powerlock Liniový odvodňovací systém S 300 K Powerlock Liniový odvodňovací systém S 300 K Powerlock Produktové informace ACO Produktové výhody žlab dodávaný v jedné unifikované výšce s bezšroubovou aretací Powerlock ACO DRAIN (SF) bezpečnostní drážka pro vodotěsnou pokládku žlabové těleso z polymerbetonu dle normy ČSN EN 133 světlá šířka 300 mm s průřezem vtoku roštu 1511 cm²/m Odvodňovací žlab bez spádu dna, 1000 a 500 mm dostupné ve verzi s předtvarováním pro svislý odtok DN 200 (žlab 1,0 m i 0,5 m) připojení k zákl. vedení (pouze žlab 0,5 m) Přehled odvodňovacích žlabů bez spádu žlabové těleso s bočním předtvarováním pro rohové spoje, T-spoje a křížové spoje (pouze žlabové těleso 0,5 m) ilustrační obrázek Rozměry Typ KS PAL Objednací číslo [mm] [mm] [mm] [kg] [ks] S 300 K S předtvarováním pro svislý odtok DN , S předtvarováním pro svislý odtok DN , S integrovaným těsněním svislého odtoku DN 200 2) / , ) Výjimka: příčné odvodnění na silně zatížených komunikacích/železničních přejezdech. Pro tyto oblasti použití doporučujeme ACO Drain Monoblock RD100 až ) Poznámka: žlaby mají zesílené dno, systém pera a drážky přesně zapadají do typově stejných žlabových tvarovek. Infobox 90 Ceny naleznete v našem ceníku D1 ceník. Aktuální ceník naleznete vždy na našich webových stránkách D1

18 Liniový odvodňovací systém S 300 K Powerlock S 300 K Powerlock Vpust, 500 mm dle ČSN EN 133 možnost připojení základního vedení DN 150 nebo DN 200 připojení k základnímu vedení vícedílná vpust s možností prodlužování stavební výšky kalový koš jako volitelné příslušenství (krátká / dlouhá verze verze) bezšroubová aretace Powerlock Přehled vpustí ilustrační obrázek Rozměry Odtok ze vpusti KS PAL Objednací číslo [mm] [mm] [mm] [DN] [kg] [ks] S 300 K Horní část vpusti s bočním předtvarováním pro rohové spoje, T-spoje a křížové spoje typ , Dolní část vpusti s integrovaným těsněním odtoku (krátký tvar) DN , DN , Dolní část vpusti s integrovaným těsněním odtoku (dlouhý tvar) DN 150 / 200 9, Prodlužovací mezikus DN 150 / , Kalový koš krátký tvar, dlouhý tvar 6, D1 Ceny naleznete v našem ceníku D1 ceník. Aktuální ceník naleznete vždy na našich webových stránkách 91

19 S 300 K Powerlock Liniový odvodňovací systém S 300 K Powerlock Příslušenství Kombinovaná čelní stěna pro začátek a konec Popis Vhodné pro KS BAL Objednací číslo typ [kg] [ks] S 300 K 0. 8, Čelní stěna s nátrubkem DN 200 s NBR - O kroužkem a nátrubkem PE-HD 0. 8, Adaptér pro změnu toku 0. 3, Nátrubek PVC DN 150 / DN 200 délka: 150 / 200 mm DN 150 0, DN 200 0, Pachový uzávěr PVC DN 150 dvoudílný pro vpust DN 150 2, Hák na krycí rošty hák pro zvedání krycích roštů pozinkované provedení 0, Poznámka: Služby jako řezání, vrtání a lepení, naleznete v části Obecné na straně 173. Infobox 92 Ceny naleznete v našem ceníku D1 ceník. Aktuální ceník naleznete vždy na našich webových stránkách D1
