1 ACO Katalog Safe water management ACO DRAIN Liniové odvodňovací systémy ACO Drenážní systémy Kanalizační systémy Vsakování a retence Kabelové chráničky DRAIN KATALOG 2011 profesionální venkovní odvodnění (platný od ) Číslo aktualizace: 2 U veškerých cenových údajů se jedná o nezávazná cenová doporučení. Ceny jsou uvedeny bez DPH. Cena výtisku 8,- Kč

2 ACO DRAIN Definice tříd zatížení podle ČSN EN 1433 Třída A 15 Třída B 125 Třída C 250 Třída D 400 Třída E 00 Třída F 900 Třída A 15 dopravní plochy, které jsou výhradně využívány chodci a cyklisty a dále podobné plochy, např. trávníky nebo domácí příjezdové cesty Definice spádových druhů Třída B 125 chodníky a pěší zóny a podobné plochy, parkoviště pro osobní automobily a parkovací domy 1. žlabové linie bez spádu Třída C 250 chodníky a postranní pásy silnic, pěší zóny, profesionální parkoviště pro osobní vozy Třída D 400 jízdní pruhy ulic, parkoviště a podobně využívané plochy 2. žlabové linie s umělým spádem 0,5% Třída E 00 neveřejné dopravní plochy s mimořádným zatěžováním, např. cesty v průmyslových organizacích Třída F 900 zvláštní plochy, např. letištní plochy 3. žlabové linie se stupňovitým spádem po 2,5 nebo 5

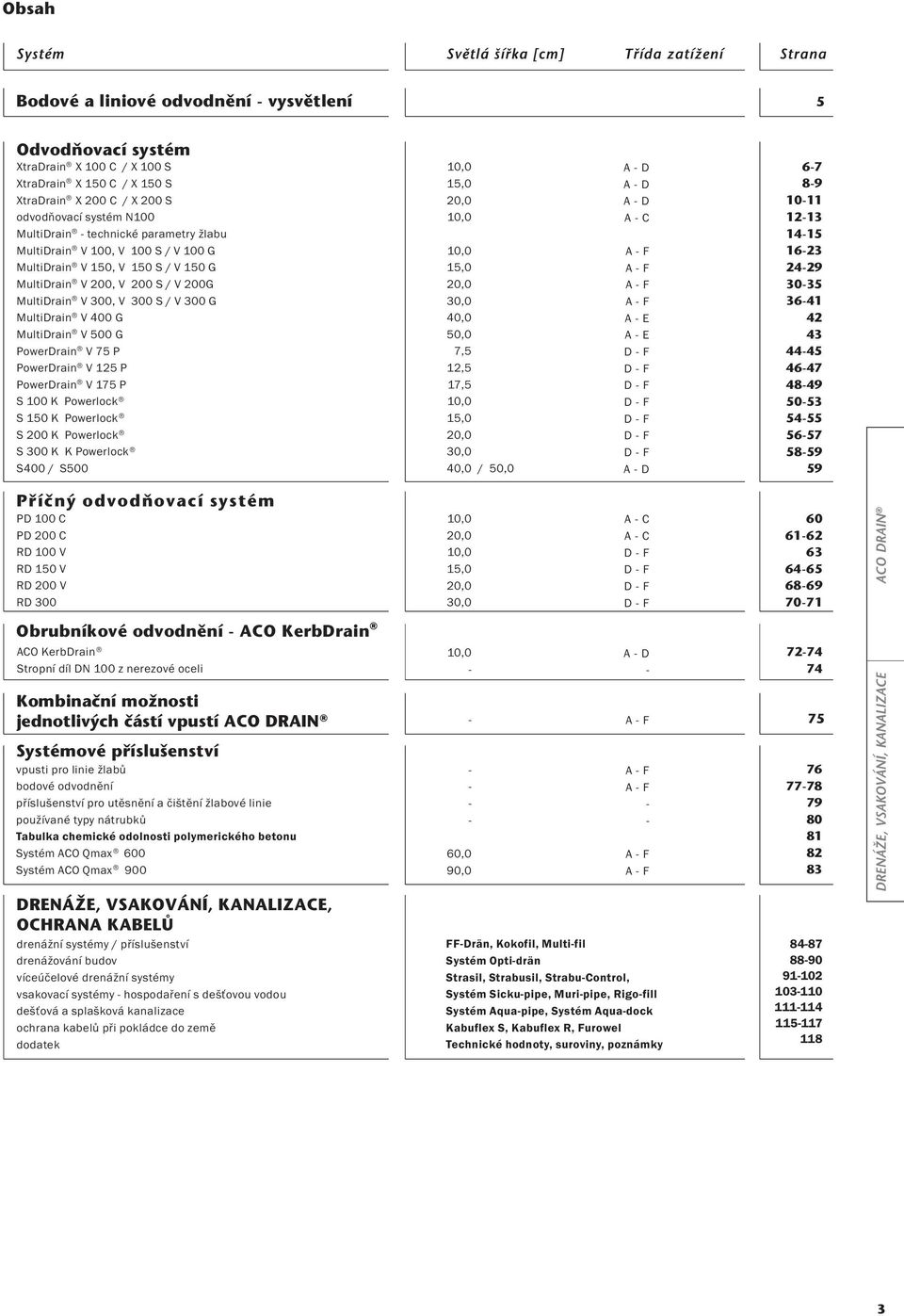

3 Obsah Bodové a liniové odvodnění - vysvětlení 5 Odvodňovací systém XtraDrain X 100 C / X 100 S XtraDrain X150C /X150S XtraDrain X 200 C / X 200 S odvodňovací systém N100 MultiDrain - technické parametry žlabu MultiDrain V 100, V 100 S / V 100 G MultiDrain V 150, V 150 S / V 150 G MultiDrain V 200, V 200 S / V 200G MultiDrain V 300, V 300 S / V 300 G MultiDrain V 400 G MultiDrain V 500 G PowerDrain V 75 P PowerDrain V 125 P PowerDrain V 175 P S 100 K Powerlock S 150 K Powerlock S 200 K Powerlock S 300 K K Powerlock S400 / S500 10,0 15,0 20,0 10,0 10,0 15,0 20,0 30,0 40,0 7,5 12,5 17,5 10,0 15,0 20,0 30,0 40,0 / A-D A-D A-D A-C A-F A-F A-F A-F A-E A-E D-F D-F D-F D-F D-F D-F D-F A-D Příčný odvodňovací systém PD 100 C PD 200 C RD 100 V RD 150 V RD 200 V RD ,0 20,0 10,0 15,0 20,0 30,0 A-C A-C D-F D-F D-F D-F Obrubníkové odvodnění - ACO KerbDrain ACO KerbDrain StropnídílDN100znerezovéoceli 10,0 - A-D Kombinační možnosti jednotlivých částí vpustí ACO DRAIN - A-F 75 Systémové příslušenství vpusti pro linie žlabů bodové odvodnění příslušenství pro utěsnění a čištění žlabové linie používané typy nátrubků Tabulka chemické odolnosti polymerického betonu Systém ACO Qmax 00 Systém ACO Qmax ,0 90,0 A-F A-F - - A-F A-F DRENÁŽE, VSAKOVÁNÍ, KANALIZACE, OCHRANA KABELŮ drenážní systémy / příslušenství drenážování budov víceúčelovédrenážnísystémy vsakovací systémy - hospodaření s dešťovou vodou dešťová a splašková kanalizace ochranakabelůpřipokládcedozemě dodatek FF-Drän, Kokofil, Multi-fil Systém Opti-drän Strasil, Strabusil, Strabu-Control, Systém Sicku-pipe, Muri-pipe, Rigo-fill Systém Aqua-pipe, Systém Aqua-dock Kabuflex S, Kabuflex R, Furowel Technické hodnoty, suroviny, poznámky

4 ACO DRAIN

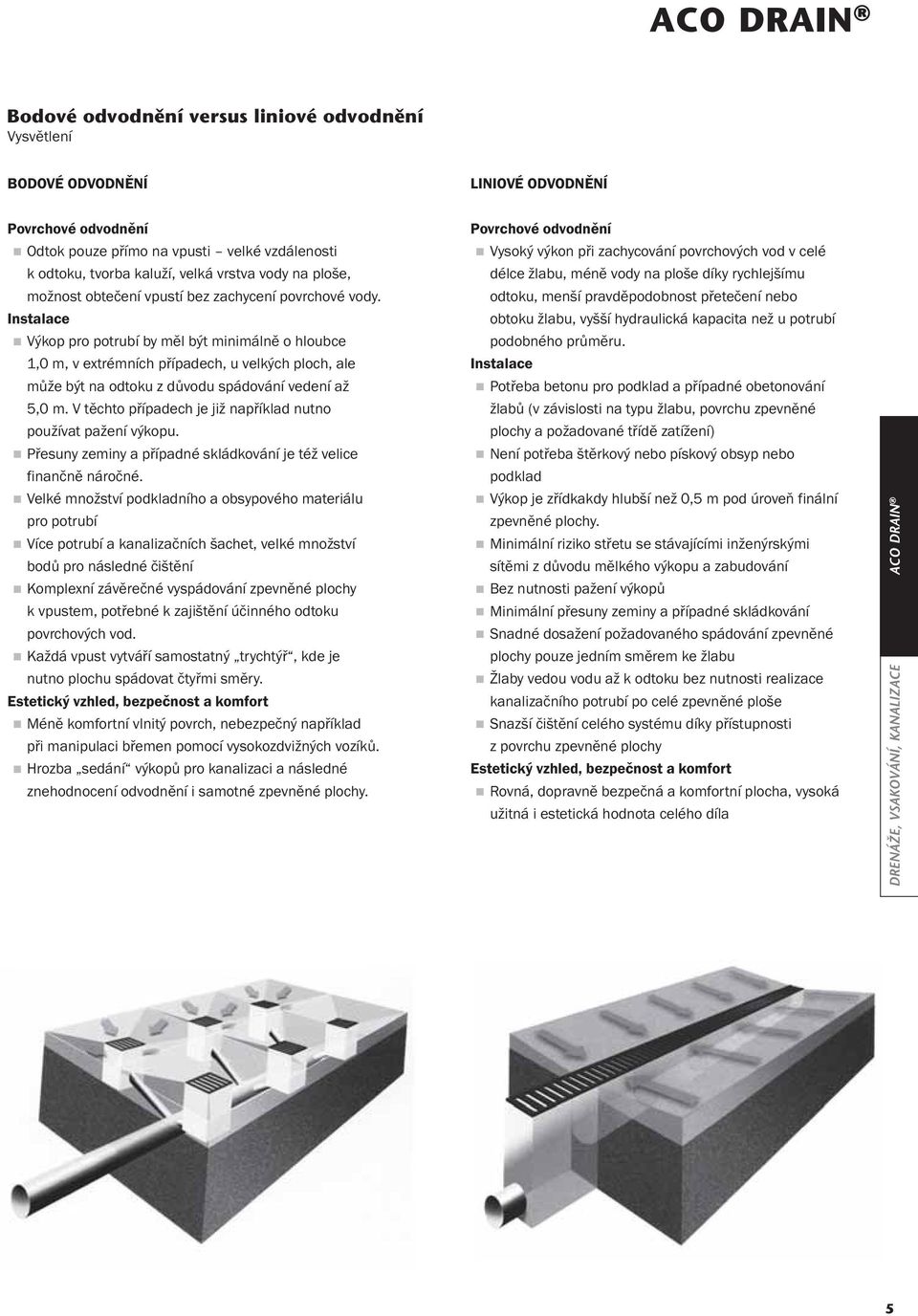

5 Bodové odvodnění versus liniové odvodnění Vysvětlení BODOVÉ ODVODNĚNÍ LINIOVÉ ODVODNĚNÍ Povrchové odvodnění Odtok pouze přímo na vpusti velké vzdálenosti k odtoku, tvorba kaluží, velká vrstva vody na ploše, možnost obtečení vpustí bez zachycení povrchové vody. Instalace Výkop pro potrubí by měl být minimálně o hloubce 1,0 m, v extrémních případech, u velkých ploch, ale může být na odtoku z důvodu spádování vedení až 5,0 m. V těchto případech je již například nutno používat pažení výkopu. Přesuny zeminy a případné skládkování je též velice finančně náročné. Velké množství podkladního a obsypového materiálu pro potrubí Více potrubí a kanalizačních šachet, velké množství bodů pro následné čištění Komplexní závěrečné vyspádování zpevněné plochy k vpustem, potřebné k zajištění účinného odtoku povrchových vod. Každá vpust vytváří samostatný trychtýř, kde je nutno plochu spádovat čtyřmi směry. Estetický vzhled, bezpečnost a komfort Méně komfortní vlnitý povrch, nebezpečný například při manipulaci břemen pomocí vysokozdvižných vozíků. Hrozba sedání výkopů pro kanalizaci a následné znehodnocení odvodnění i samotné zpevněné plochy. Povrchové odvodnění Vysoký výkon při zachycování povrchových vod v celé délce žlabu, méně vody na ploše díky rychlejšímu odtoku, menší pravděpodobnost přetečení nebo obtoku žlabu, vyšší hydraulická kapacita než u potrubí podobného průměru. Instalace Potřeba betonu pro podklad a případné obetonování žlabů (v závislosti na typu žlabu, povrchu zpevněné plochy a požadované třídě zatížení) Není potřeba štěrkový nebo pískový obsyp nebo podklad Výkop je zřídkakdy hlubší než 0,5 m pod úroveň finální zpevněné plochy. Minimální riziko střetu se stávajícími inženýrskými sítěmi z důvodu mělkého výkopu a zabudování Bez nutnosti pažení výkopů Minimální přesuny zeminy a případné skládkování Snadné dosažení požadovaného spádování zpevněné plochy pouze jedním směrem ke žlabu Žlaby vedou vodu až k odtoku bez nutnosti realizace kanalizačního potrubí po celé zpevněné ploše Snazší čištění celého systému díky přístupnosti z povrchu zpevněné plochy Estetický vzhled, bezpečnost a komfort Rovná, dopravně bezpečná a komfortní plocha, vysoká užitná i estetická hodnota celého díla

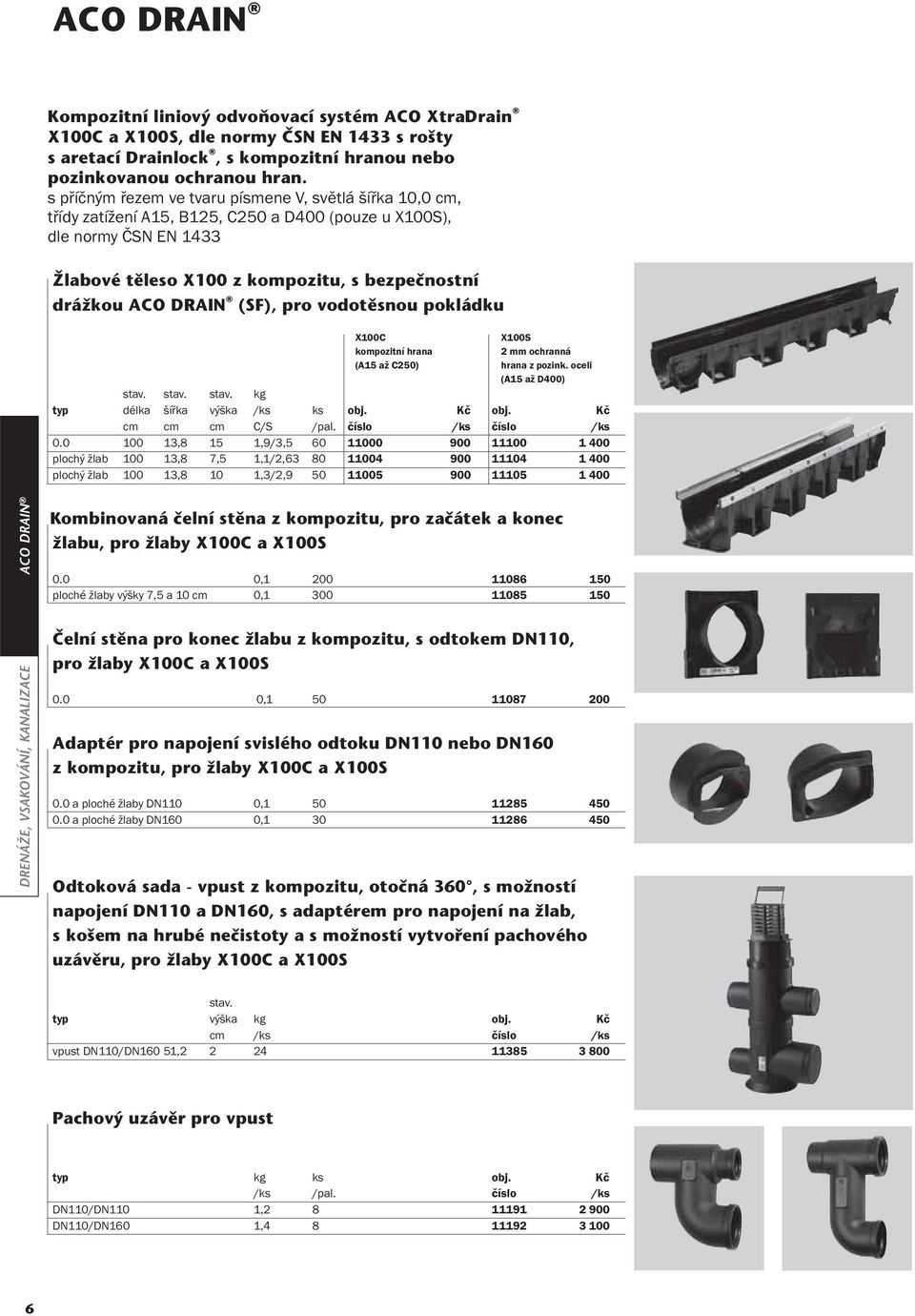

6 ACO DRAIN Kompozitní liniový odvoňovací systém ACO XtraDrain X100C a X100S, dle normy ČSN EN 1433 s rošty s aretací Drainlock, s kompozitní hranou nebo pozinkovanou ochranou hran. s příčným řezem ve tvaru písmene V, světlá šířka 10,0, třídy zatížení A15, B125, C250 a D400 (pouze u X100S), dle normy ČSN EN 1433 Žlabové těleso X100 z kompozitu, s bezpečnostní drážkou ACO DRAIN (SF), pro vodotěsnou pokládku X100C kompozitní hrana (A15 až C250) X100S 2 mm ochranná hrana z pozink. oceli (A15 až D400) kg typ délka šířka výška / Kč Kč C/S /pal. / / ,8 15 1,9/3, plochý žlab ,8 7,5 1,1/2, plochý žlab ,8 10 1,3/2, Kombinovaná čelní stěna z kompozitu, pro začátek a konec žlabu, pro žlaby X100C a X100S 0.0 0,1 200 ploché žlaby výšky 7,5 a 10 0, Čelní stěna pro konec žlabu z kompozitu, s odtokem DN110, pro žlaby X100C a X100S 0.0 0, Adaptér pro napojení svislého odtoku DN110 nebo DN10 z kompozitu, pro žlaby X100C a X100S 0.0 a ploché žlaby DN110 0, a ploché žlaby DN10 0, Odtoková sada - vpust z kompozitu, otočná 30, s možností napojení DN110 a DN10, s adaptérem pro napojení na žlab, s košem na hrubé nečistoty a s možností vytvoření pachového uzávěru, pro žlaby X100C a X100S typ výška kg Kč / / vpust DN110/DN10 51, Pachový uzávěr pro vpust typ kg Kč / /pal. / DN110/DN110 1, DN110/DN10 1,

7 Krycí rošty pro liniový odvodňovací systém ACO XtraDrain X100C a X100S s Drainlock světlá šířka 10,0 třídy zatížení A15, B125, C250 a D400 (pouze u X100S) dle normy ČSN EN 1433 Krycí rošty s Drainlock pro žlaby X100C a X100S průřez délka šířka vtoku kg/ / 2/m pal. Třída zatížení A 15 můstkový SW 10 mm design SK, pozink. ocel 12,3 12, ,2 1, Třída zatížení B 125 můstkový kompozitní rošt SW 8 mm, design SK mřížkový rošt MW 30 x 15 mm pozinkovaná ocel 12,3 12,3 12, ,75 2,8 1, Krycí rošty X100C Třída zatížení C 250 NOVINKA: můstkový kompozitní rošt SW 8 mm, design SK můstkový SW 12 mm design SK, tvárná litina rošt z tvárné litiny, s podél-- nými pruty v mřížkové optice MW 41,5 x 17 mm můstkový SW 10 mm design SK, pozink. ocel mřížkový rošt MW 25 x 12,5 mm pozinkovaná ocel 12,3 12,3 12,3 12,3 12,3 12,3 12, ,0 3,3 3,5 4,3 2,2 3,1 1, Můstkový rošt Děrovaný rošt Mřížkový rošt Třída zatížení D 400 můstkový SW 12 mm design SK, tvárná litina rošt z tvárné litiny, s podél-- nými pruty v mřížkové optice MW 41,5 x 17 mm mřížkový rošt MW 25 x 12,5 mm pozinkovaná ocel 12,3 12,3 12,3 12, ,0 4,7 5,2 2, Rošt s podélnými pruty Štěrbinové nástavce z pozink. nebo nerez. oceli, s Drainlock, pro třídy zatížení A15, B125, C250 dle ČSN EN 1433 štěrbinový nástavec z pozink. oceli revizní díl pozink ocel průřez délka šířka výška vtoku kg/ / 2 /m pal. č. 13,0 13,0 12,4 10,5 10,5 10, ,7 2,4 4, Štěrbinový nástavec z pozinkované oceli

8 ACO DRAIN Kompozitní liniový odvoňovací systém ACO XtraDrain X150C a X150S, dle normy ČSN EN 1433 s rošty s aretací Drainlock, s kompozitní hranou nebo pozinkovanou ochranou hran. s příčným řezem ve tvaru písmene V, světlá šířka 15,0, třídy zatížení A15, B125, C250 a D400 (pouze u X150S), dle normy ČSN EN 1433 Žlabové těleso X150 z kompozitu, s bezpečnostní drážkou ACO DRAIN (SF), pro vodotěsnou pokládku X150C kompozitní hrana (A15 až C250) X150S 2 mm ochranná hrana z pozink. oceli (A15 až D400) kg typ délka šířka výška / Kč Kč C/S /pal. / / ,8 21 3,38/4, Kombinovaná čelní stěna z kompozitu, pro začátek a konec žlabu, pro žlaby X150C a X150S 0.0 0, Čelní stěna pro konec žlabu z kompozitu, s odtokem DN10, pro žlaby X150C a X150S 0.0 0, Adaptér pro napojení svislého odtoku DN10 z kompozitu, pro žlaby X150C a X150S 0.0 DN10 0, Odtoková sada - vpust z kompozitu, otočná 30, s možností napojení DN110 a DN10, s adaptérem pro napojení na žlab, s košem na hrubé nečistoty a s možností vytvoření pachového uzávěru, pro žlaby X150C a X150S typ kg / C/S Kč / vpust DN110/DN10 3, Pachový uzávěr pro vpust typ kg / Kč C/S /pal. / DN110/DN110 1, DN110/DN10 1,

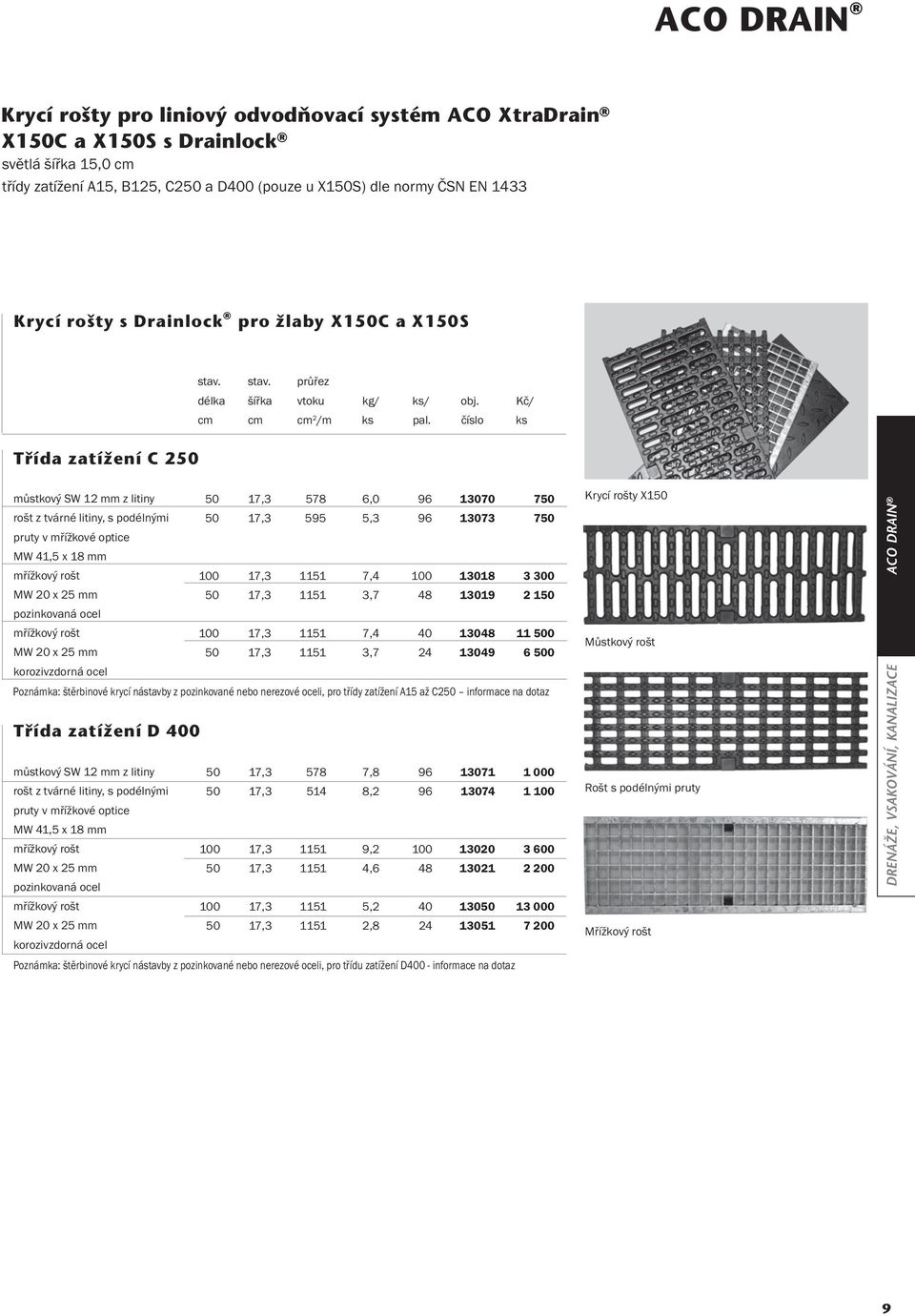

9 ACO DRAIN Krycí rošty pro liniový odvodňovací systém ACO XtraDrain X150C a X150S s Drainlock světlá šířka 15,0 třídy zatížení A15, B125, C250 a D400 (pouze u X150S) dle normy ČSN EN 1433 Krycí rošty s Drainlock pro žlaby X150C a X150S průřez délka šířka vtoku kg/ / 2 /m pal. Třída zatížení C 250 můstkový SW 12 mm z litiny rošt z tvárné litiny, s podélnými pruty v mřížkové optice MW 41,5 x 18 mm mřížkový rošt MW 20 x 25 mm pozinkovaná ocel mřížkový rošt MW 20 x 25 mm korozivzdorná ocel ,3 17,3 17,3 17,3 17,3 17, ,0 5,3 7,4 3,7 7,4 3, Poznámka: štěrbinové krycí nástavby z pozinkované nebo nerezové oceli, pro třídy zatížení A15 až C250 informace na dotaz Krycí rošty X150 Můstkový rošt Třída zatížení D 400 můstkový SW 12 mm z litiny 50 17, , rošt z tvárné litiny, s podélnými 50 17, , pruty v mřížkové optice MW 41,5 x 18 mm mřížkový rošt , , MW 20 x 25 mm 50 17, , pozinkovaná ocel mřížkový rošt , , MW 20 x 25 mm 50 17, , korozivzdorná ocel Poznámka: štěrbinové krycí nástavby z pozinkované nebo nerezové oceli, pro třídu zatížení D400 - informace na dotaz Rošt s podélnými pruty Mřížkový rošt

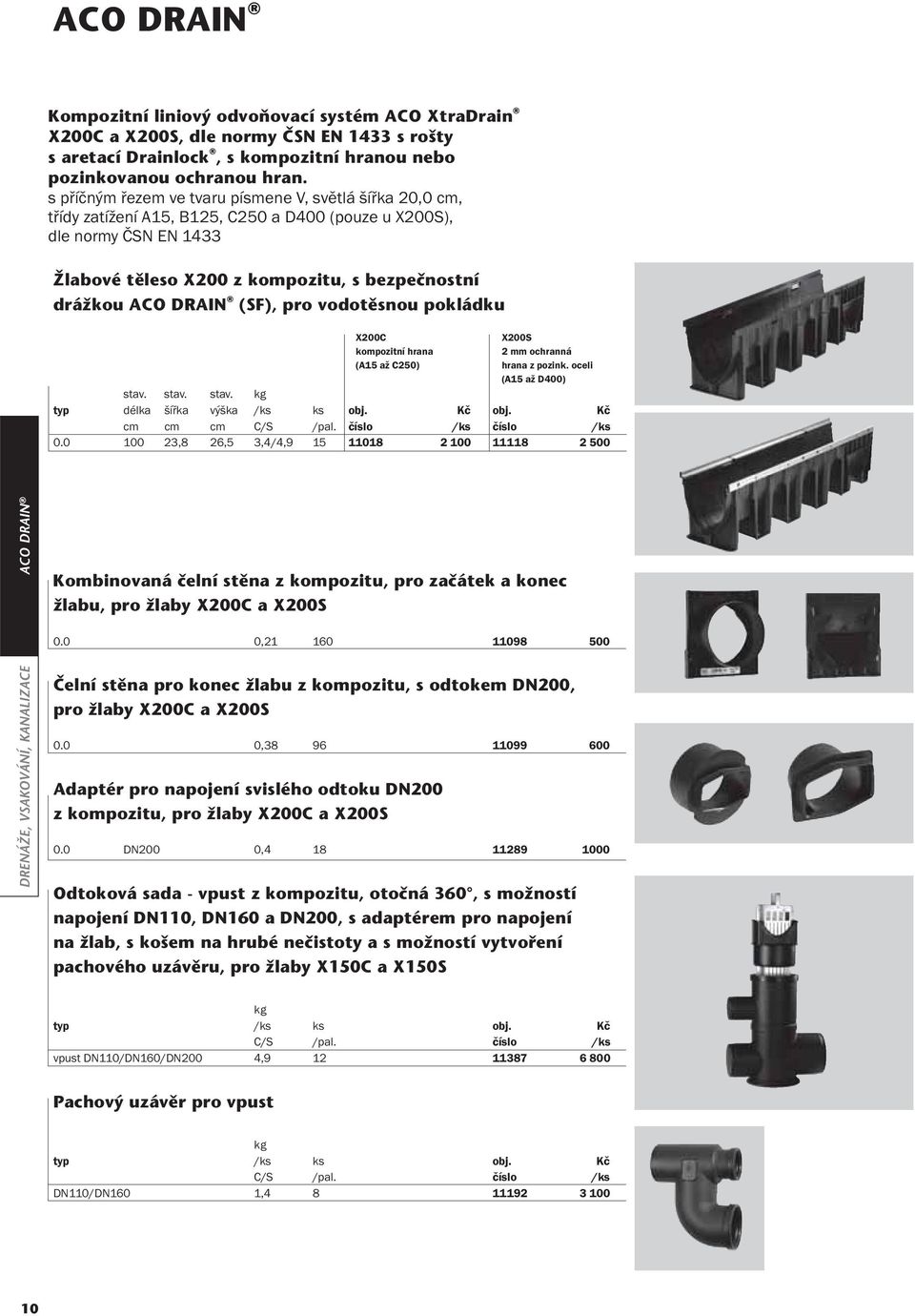

10 ACO DRAIN Kompozitní liniový odvoňovací systém ACO XtraDrain X200C a X200S, dle normy ČSN EN 1433 s rošty s aretací Drainlock, s kompozitní hranou nebo pozinkovanou ochranou hran. s příčným řezem ve tvaru písmene V, světlá šířka 20,0, třídy zatížení A15, B125, C250 a D400 (pouze u X200S), dle normy ČSN EN 1433 Žlabové těleso X200 z kompozitu, s bezpečnostní drážkou ACO DRAIN (SF), pro vodotěsnou pokládku X200C kompozitní hrana (A15 až C250) X200S 2 mm ochranná hrana z pozink. oceli (A15 až D400) kg typ délka šířka výška / Kč Kč C/S /pal. / / ,8 2,5 3,4/4, Kombinovaná čelní stěna z kompozitu, pro začátek a konec žlabu, pro žlaby X200C a X200S 0.0 0, Čelní stěna pro konec žlabu z kompozitu, s odtokem DN200, pro žlaby X200C a X200S 0.0 0, Adaptér pro napojení svislého odtoku DN200 z kompozitu, pro žlaby X200C a X200S 0.0 DN200 0, Odtoková sada - vpust z kompozitu, otočná 30, s možností napojení DN110, DN10 a DN200, s adaptérem pro napojení na žlab, s košem na hrubé nečistoty a s možností vytvoření pachového uzávěru, pro žlaby X150C a X150S typ kg / Kč C/S /pal. / vpust DN110/DN10/DN200 4, Pachový uzávěr pro vpust typ kg / Kč C/S /pal. / DN110/DN10 1,

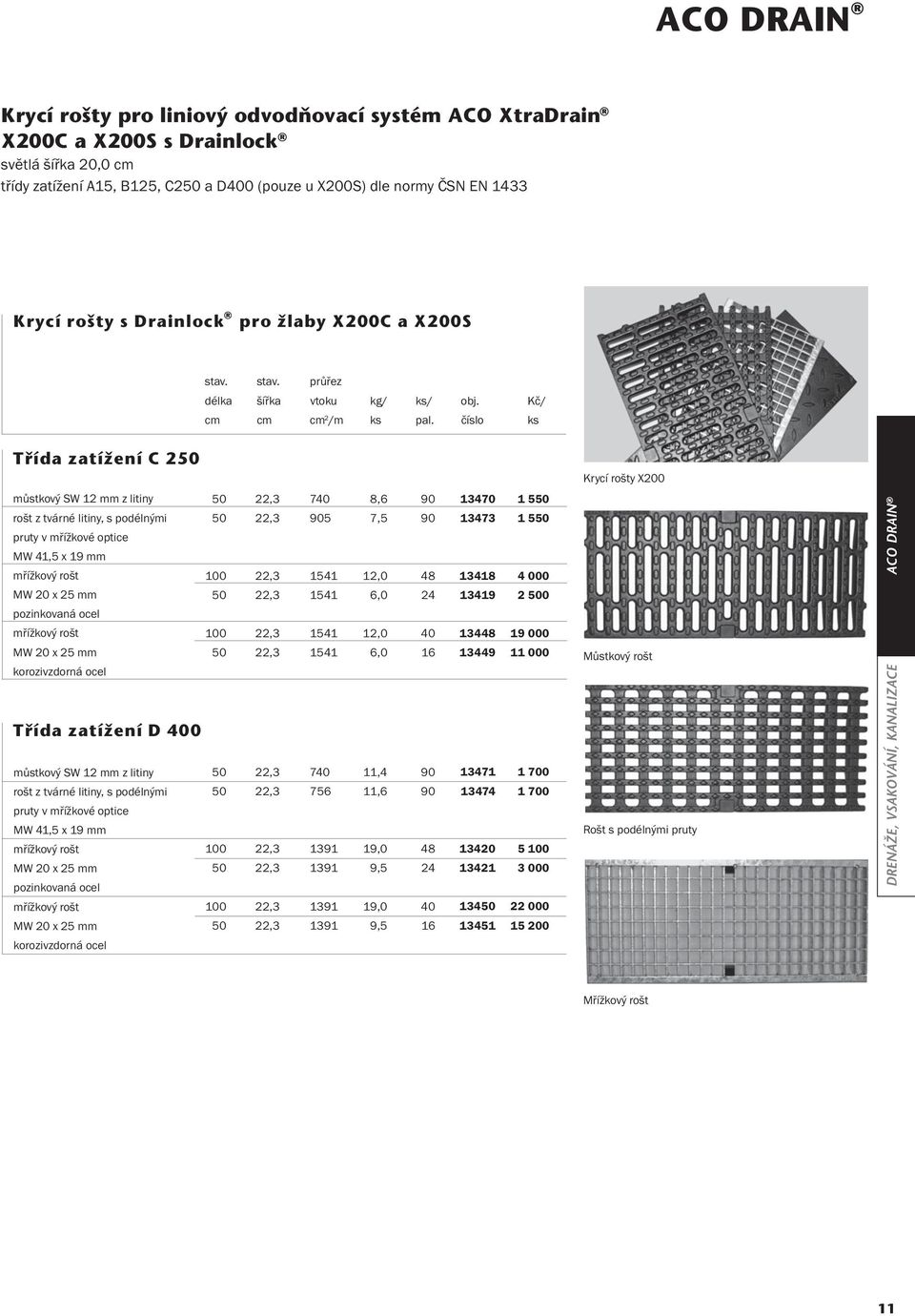

11 ACO DRAIN Krycí rošty pro liniový odvodňovací systém ACO XtraDrain X200C a X200S s Drainlock světlá šířka 20,0 třídy zatížení A15, B125, C250 a D400 (pouze u X200S) dle normy ČSN EN 1433 Krycí rošty s Drainlock pro žlaby X200C a X200S délka šířka průřez vtoku 2 /m kg/ / pal. Třída zatížení C 250 Krycí rošty X200 můstkový SW 12 mm z litiny rošt z tvárné litiny, s podélnými pruty v mřížkové optice MW 41,5 x 19 mm mřížkový rošt MW 20 x 25 mm pozinkovaná ocel mřížkový rošt MW 20 x 25 mm korozivzdorná ocel ,3 22,3 22,3 22,3 22,3 22, , 7,5 12,0,0 12,0, Můstkový rošt Třída zatížení D 400 můstkový SW 12 mm z litiny rošt z tvárné litiny, s podélnými pruty v mřížkové optice MW 41,5 x 19 mm mřížkový rošt MW 20 x 25 mm pozinkovaná ocel mřížkový rošt MW 20 x 25 mm korozivzdorná ocel ,3 22,3 22,3 22,3 22,3 22, ,4 11, 19,0 9,5 19,0 9, Rošt s podélnými pruty Mřížkový rošt

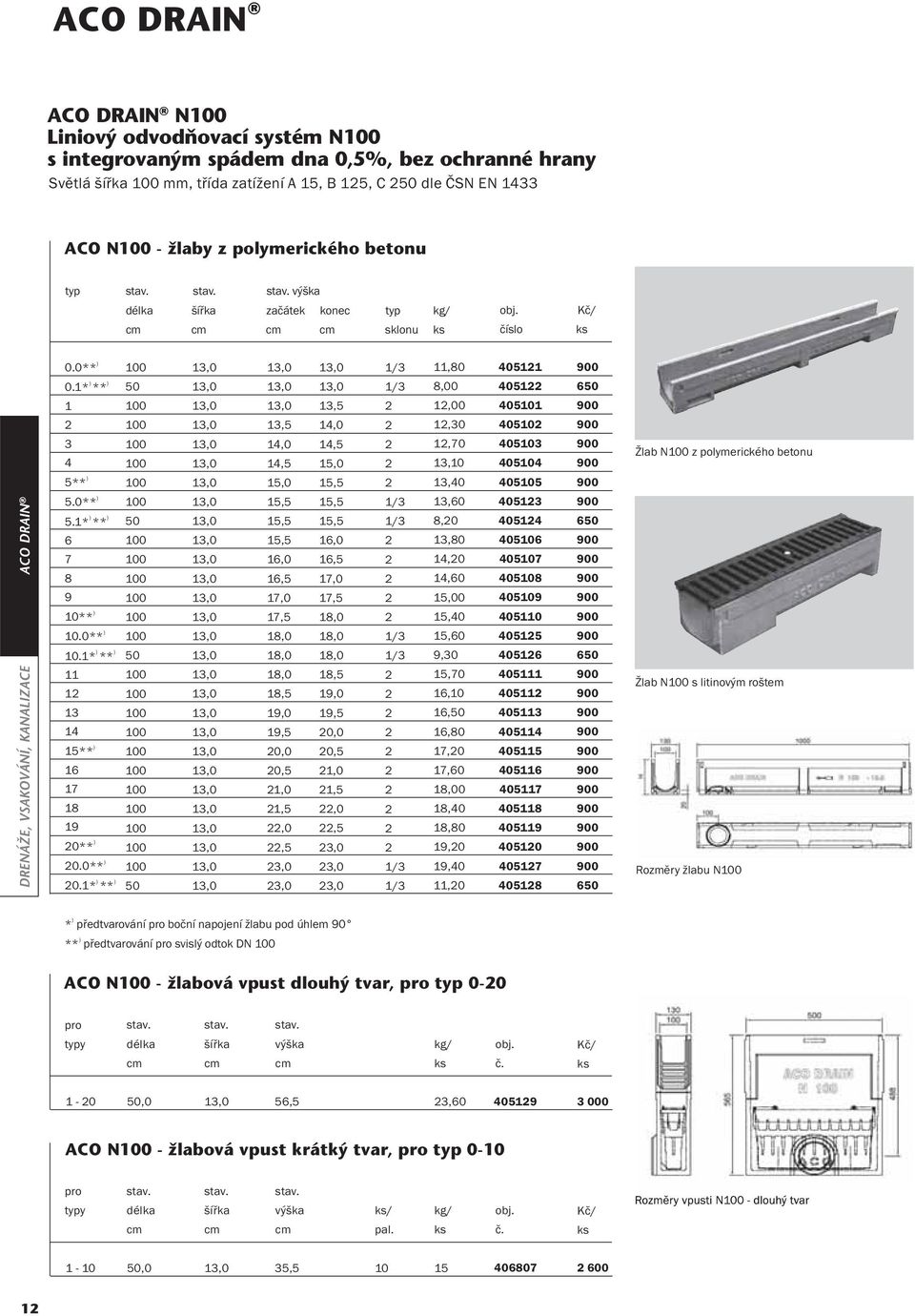

12 ACO DRAIN ACO DRAIN N100 Liniový odvodňovací systém N100 s integrovaným spádem dna 0,5%, bez ochranné hrany Světlá šířka 100 mm, třída zatížení A 15, B 125, C 250 dle ČSN EN 1433 ACO N100 - žlaby z polymerického betonu typ výška délka šířka začátek konec typ kg/ sklonu ) 0.0** ) ) 0.1* ** ) 5** ) 5.0** ) ) 5.1* ** ) 10** ) 10.0** ) ) 10.1* ** ) 15** ) 20** ) 20.0** ) ) 20.1* ** ,0 13,0 13,0 13,0 13,0 13,0 13,0 13,0 13,0 13,0 13,0 13,0 13,0 13,0 13,0 13,0 13,0 13,0 13,0 13,0 13,0 13,0 13,0 13,0 13,0 13,0 13,0 13,0 13,0 13,0 13,0 14,0 14,5 15,0 15,5 15,5 15,5 1,0 1,5 17,0 17,5 18,0 18,0 18,0 19,0 19,5 20,0 20,5 21,0 21,5 22,0 22,5 23,0 23,0 13,0 13,0 14,0 14,5 15,0 15,5 15,5 15,5 1,0 1,5 17,0 17,5 18,0 18,0 18,0 19,0 19,5 20,0 20,5 21,0 21,5 22,0 22,5 23,0 23,0 23,0 1/3 1/ /3 1/ /3 1/ /3 1/3 11,80 8,00 12,00 12,30 12,70 13,10 13,40 13,0 8,20 13,80 14,20 14,0 15,00 15,40 15,0 9,30 15,70 1,10 1,50 1,80 17,20 17,0 18,00 18,40 18,80 19,20 19,40 11, Žlab N100 z polymerického betonu Žlab N100 s litinovým roštem Rozměry žlabu N100 ) * předtvarování pro boční napojení žlabu pod úhlem 90 ) ** předtvarování pro svislý odtok DN 100 ACO N100 - žlabová vpust dlouhý tvar, pro typ 0-20 pro typy délka šířka výška kg/ č ,0 5,5 23, ACO N100 - žlabová vpust krátký tvar, pro typ 0-10 pro typy délka šířka výška / pal. kg/ č ,0 35,

13 ACO DRAIN ACO N100 - čelo plné na začátek a konec žlabu pro typ kg/ č pro všechny stavební výšky 1, ACO N100 - čelo výtokové DN100 (PVC trubka) pro typ kg/ č. Příslušenství liniového odvodnění - systém N , 0.1 5, 5.0, , 10.0, , 20.0, ,0 0,70 0,90 1, ACO N100 - krycí rošty a aretace Třída zatížení A 15 délka šířka průřez vtoku 2 /m kg/ / pal. kg/ pal. č. můstkový rošt, pozinkovaná ocel aretace, pozinkovaná ocel můstkový rošt, nerez děrovaný rošt, nerez aretace, nerez 13,0 13,0 13,0 13,0 13,0 13, ,15 1,1 0,2 2,15 1,1 3,3 1,3 0, Můstkový rošt pozinkovaný Třída zatížení B 125 Mřížkový rošt pozinkovaný mřížkový rošt MW 30x20, pozinkovaná ocel aretace, pozinkovaná ocel 12,7 12, ,25 1,7 0, Třída zatížení C 250 Můstkový rošt, grafitová tvárná litina můstkový rošt, grafitová tvárná litina aretace, pozinkovaná ocel 12, ,9 0,

14 ACO DRAIN Přehled systému ACO DRAIN MultiDrain V EK LF 0-20 EK LF 0-20 EK KF 0-10 EK KF 0-10 Vpust umožňuje připojení veškerých stavebních výšek.

15 Liniové odvodnění Žlab 1 m, volitelně s břitovým labyrintovým těsněním DN 100 pro svislý odtok Žlab 1 m s 0,5% spádem Žlab 0,5 m s předtvarováním pro rohové spojení, T-spojení a křížové spojení s vyrážecím předtvarováním pro svislý odtok Žlab 0,5 m s předtvarováním pro rohové spojení, T-spojení a křížové spojení s integrovaným břitovým labyrintovým těsněním Vpust pro připojení veškerých stavebních výšek Přechodka 2,5 s vystřihovací připojovací šablonou a nově vyvinutýmbřitovýmlabyrintovým těsněním pro vodotěsné připojení základního vedení. Přechodka 5,0 Vpust krátké provedení délka 0,5 m s plynulým připojením výšek 0 10 a předtvarováním pro rohové spojení, T-spojení a křížové spojení v připojovacích výškách0510avodorovným odtokem DN 100 nebo DN 150 s integrovaným břitovým labyrintovým těsněním Vpust dlouhé provedení délka 0,5 m s plynulým připojením výšek 0 20 a předtvarováním pro rohovou spojku, T-spojení a křížové spojení v připojovacích výškách avodorovným odtokem DN 100 nebo DN 150 s integrovaným břitovým labyrintovým těsněním

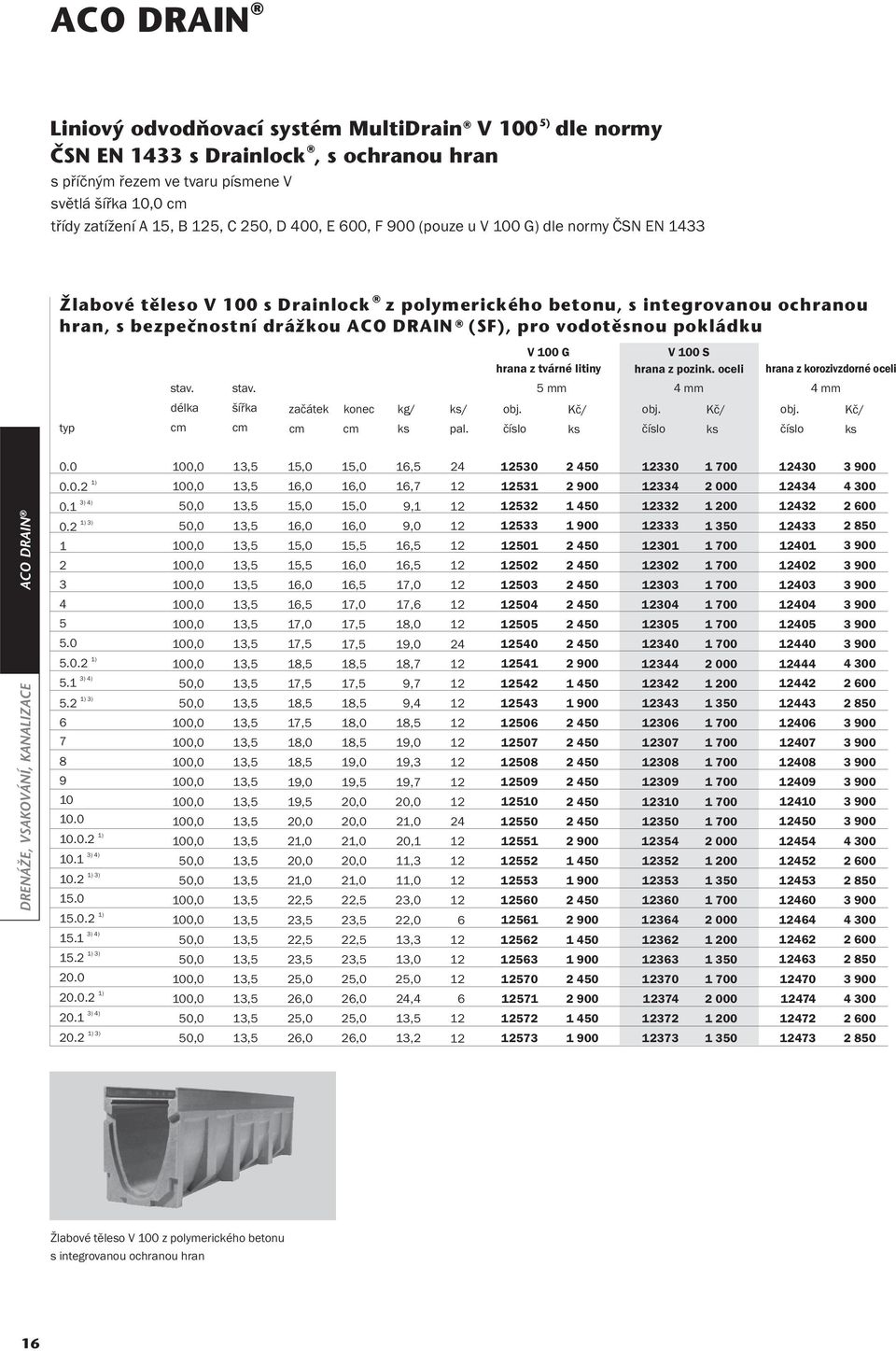

16 ACO DRAIN Liniový odvodňovací systém MultiDrain V 100 ČSN EN 1433 s Drainlock, s ochranou hran 5) dle normy s příčným řezem ve tvaru písmene V světlá šířka 10,0 třídy zatížení A 15, B 125, C 250, D 400, E 00, F 900 (pouze u V 100 G) dle normy ČSN EN 1433 Žlabové těleso V 100 s Drainlock z polymerického betonu, s integrovanou ochranou hran, s bezpečnostní drážkou ACO DRAIN (SF), pro vodotěsnou pokládku typ délka šířka začátek konec kg/ / pal. V 100 G hrana z tvárné litiny 5 mm V 100 S hrana z pozink. oceli 4 mm hrana z korozivzdorné oceli 4 mm ) ) 4) 1) 3) ) ) 4) 1) 3) ) ) 4) 1) 3) ) ) 4) 1) 3) ) ) 4) 1) 3) 15,0 1,0 15,0 1,0 15,0 15,5 1,0 1,5 17,0 17,5 17,5 17,5 18,0 19,0 19,5 20,0 21,0 20,0 21,0 22,5 22,5 25,0 2,0 25,0 2,0 15,0 1,0 15,0 1,0 15,5 1,0 1,5 17,0 17,5 17,5 17,5 18,0 19,0 19,5 20,0 20,0 21,0 20,0 21,0 22,5 22,5 25,0 2,0 25,0 2,0 1,5 1,7 9,1 9,0 1,5 1,5 17,0 17, 18,0 19,0 18,7 9,7 9,4 19,0 19,3 19,7 20,0 21,0 20,1 11,3 11,0 23,0 22,0 13,3 13,0 25,0 24,4 13, Žlabové těleso V 100 z polymerického betonu s integrovanou ochranou hran

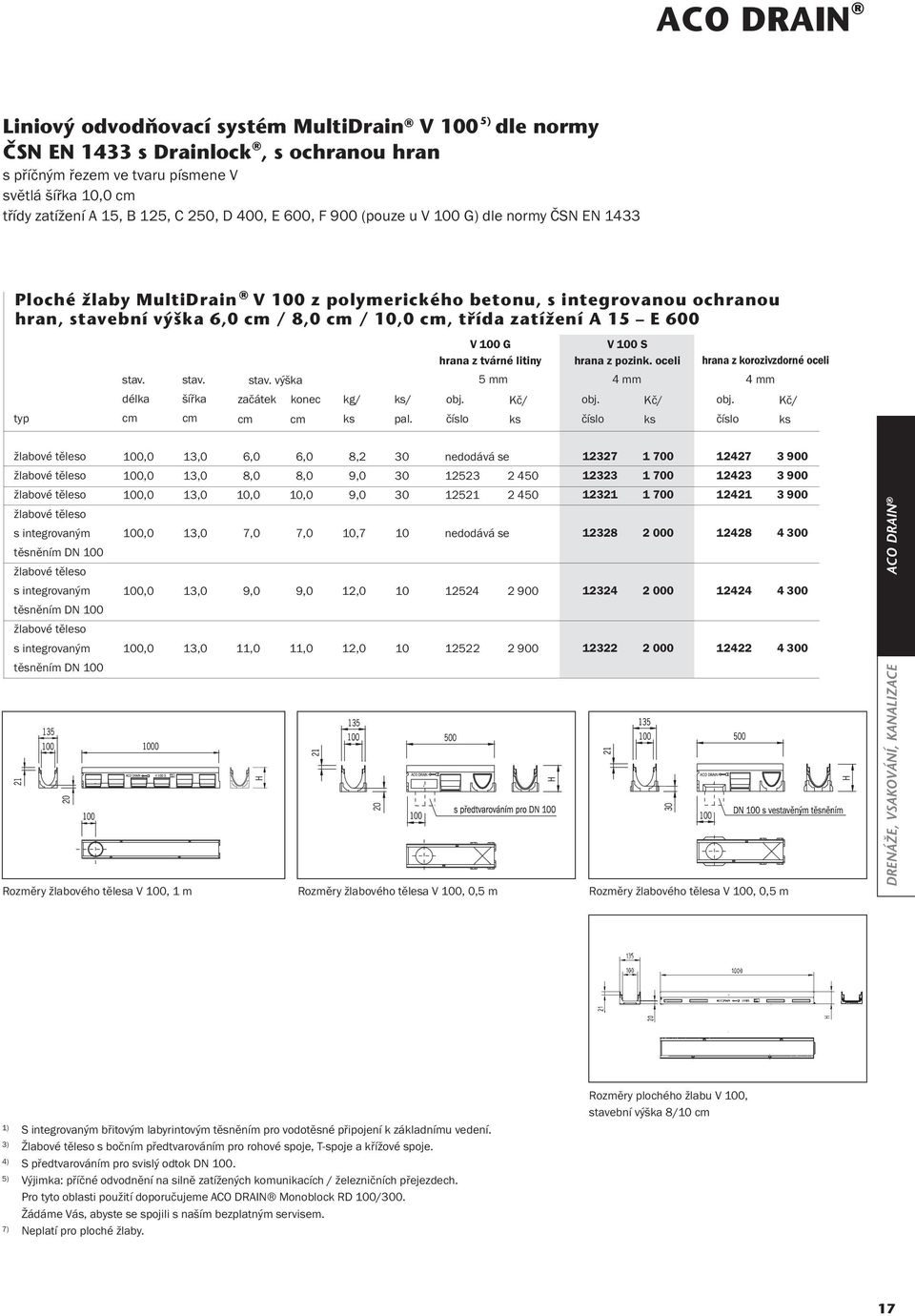

17 ACO DRAIN Liniový odvodňovací systém MultiDrain 5) V 100 dle normy ČSN EN 1433 s Drainlock, s ochranou hran s příčným řezem ve tvaru písmene V světlá šířka 10,0 třídy zatížení A 15, B 125, C 250, D 400, E 00, F 900 (pouze u V 100 G) dle normy ČSN EN 1433 Ploché žlaby MultiDrain V 100 z polymerického betonu, s integrovanou ochranou hran, stavební výška,0 / 8,0 / 10,0, třída zatížení A 15 E 00 typ délka šířka výška začátek konec kg/ / pal. V 100 G hrana z tvárné litiny 5 mm V 100 S hrana z pozink. oceli 4 mm hrana z korozivzdorné oceli 4 mm žlabové těleso žlabové těleso žlabové těleso žlabové těleso s integrovaným těsněním DN 100 žlabové těleso s integrovaným těsněním DN 100 žlabové těleso s integrovaným těsněním DN ,0 13,0 13,0 13,0 13,0 13,0,0 8,0 10,0 7,0 9,0 11,0,0 8,0 10,0 7,0 9,0 11,0 8,2 9,0 9,0 10,7 12,0 12, nedodává se nedodává se Rozměry žlabového tělesa V 100, 1 m Rozměry žlabového tělesa V 100, 0,5 m Rozměry žlabového tělesa V 100, 0,5 m 1) 3) 4) 5) 7) S integrovaným břitovým labyrintovým těsněním pro vodotěsné připojení k základnímu vedení. Žlabové těleso s bočním předtvarováním pro rohové spoje, T-spoje a křížové spoje. S předtvarováním pro svislý odtok DN 100. Výjimka: příčné odvodnění na silně zatížených komunikacích / železničních přejezdech. Pro tyto oblasti použití doporučujeme ACO DRAIN Monoblock RD 100/300. Žádáme Vás, abyste se spojili s naším bezplatným servisem. Neplatí pro ploché žlaby. Rozměry plochého žlabu V 100, stavební výška 8/10

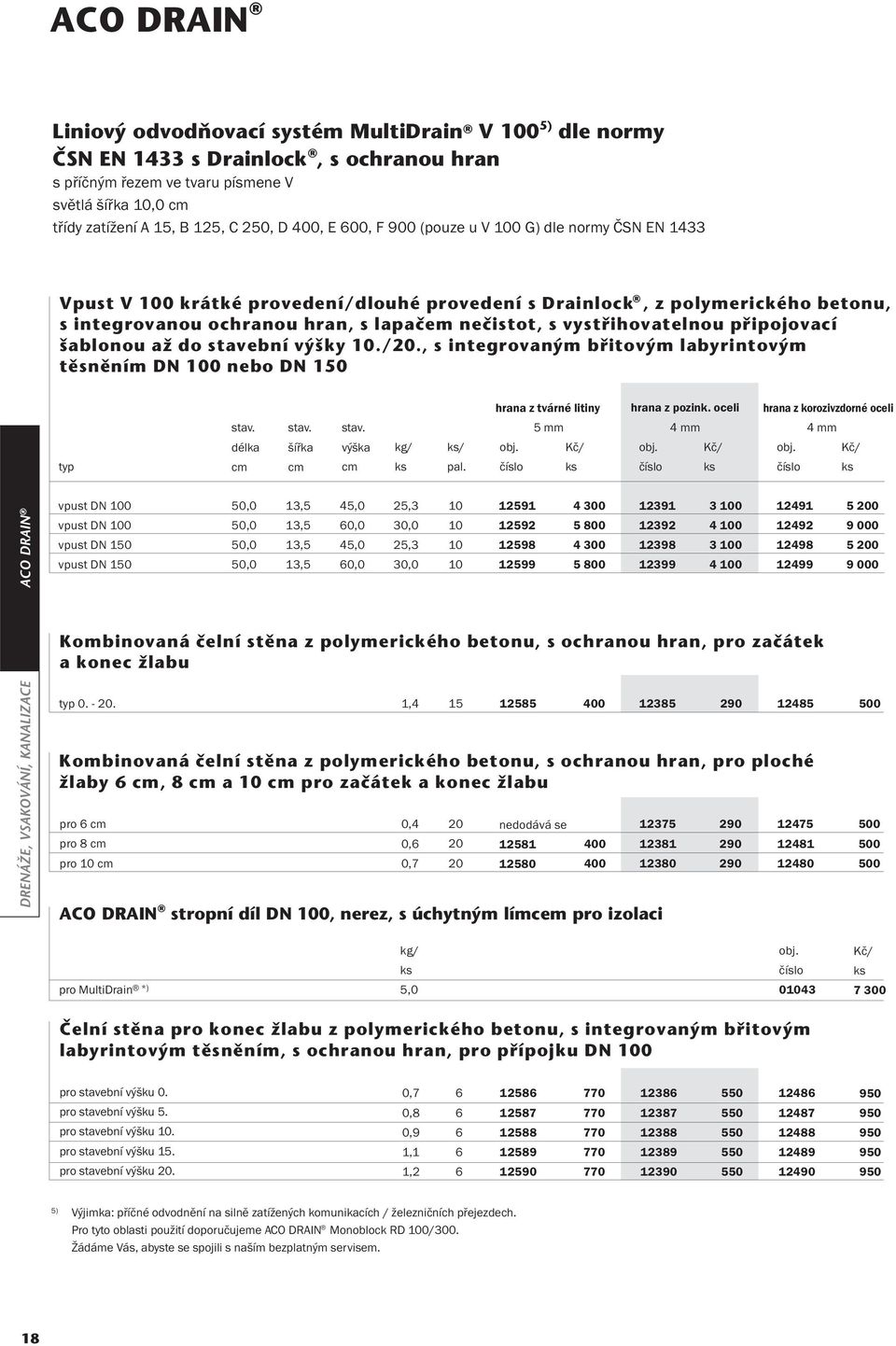

18 ACO DRAIN Liniový odvodňovací systém MultiDrain 5) V 100 dle normy ČSN EN 1433 s Drainlock, s ochranou hran s příčným řezem ve tvaru písmene V světlá šířka 10,0 třídy zatížení A 15, B 125, C 250, D 400, E 00, F 900 (pouze u V 100 G) dle normy ČSN EN 1433 Vpust V 100 krátké provedení/dlouhé provedení s Drainlock, z polymerického betonu, s integrovanou ochranou hran, s lapačem nečistot, s vystřihovatelnou připojovací šablonou až do stavební výšky 10./20., s integrovaným břitovým labyrintovým těsněním DN 100 nebo DN 150 hrana z tvárné litiny hrana z pozink. oceli hrana z korozivzdorné oceli typ délka šířka výška kg/ / pal. 5 mm 4 mm 4 mm vpust DN 100 vpust DN 100 vpust DN 150 vpust DN ,0 0,0 45,0 0,0 25,3 30,0 25,3 30, Kombinovaná čelní stěna z polymerického betonu, s ochranou hran, pro začátek a konec žlabu typ , Kombinovaná čelní stěna z polymerického betonu, s ochranou hran, pro ploché žlaby, 8 a 10 pro začátek a konec žlabu pro pro8 pro10 0,4 0, 0, nedodává se ACO DRAIN stropní díl DN 100, nerez, s úchytným límcem pro izolaci pro MultiDrain *) kg/ 5, Čelní stěna pro konec žlabu z polymerického betonu, s integrovaným břitovým labyrintovým těsněním, s ochranou hran, pro přípojku DN 100 pro stavební výšku 0. pro stavební výšku 5. pro stavební výšku 10. pro stavební výšku 15. pro stavební výšku 20. 0,7 0,8 0,9 1,1 1, ) Výjimka: příčné odvodnění na silně zatížených komunikacích / železničních přejezdech. Pro tyto oblasti použití doporučujeme ACO DRAIN Monoblock RD 100/300. Žádáme Vás, abyste se spojili s naším bezplatným servisem.

19 ACO DRAIN Liniový odvodňovací systém MultiDrain 5) V 100 dle normy ČSN EN 1433 s Drainlock, s ochranou hran s příčným řezem ve tvaru písmene V světlá šířka 10,0 třídy zatížení A 15, B 125, C 250, D 400, E 00, F 900 (pouze u V 100 G) dle normy ČSN EN 1433 Vpust V 100 Rozměry vpusti V 100, krátké provedení Rozměry vpusti V 100, dlouhé provedení Přechodka pro přechod 5 Čelní stěna s hranou, s břitovým labyrintovým těsněním Adaptér pro změnu směru toku Přechodka pro přechod 2,5 Hák na rošty ACO DRAIN

20 ACO DRAIN Liniový odvodňovací systém MultiDrain 5) V 100 dle normy ČSN EN 1433 s Drainlock, s ochranou hran s příčným řezem ve tvaru písmene V světlá šířka 10,0 třídy zatížení A 15, B 125, C 250, D 400, E 00, F 900 (pouze u V 100 G) dle normy ČSN EN 1433 Přechodka pro přemostění výškových rozdílů při pokládce ve stupňovitém spádu hrana z tvárné litiny hrana z pozink. oceli hrana z korozivzdorné oceli typ délka šířka výška kg/ / pal. 5 mm 4 mm 4 mm přechodka vhodná pro přechod z 0. na 5. přechod z 5. na 10. přechod z 10. na 15. přechod z 15. na 20. 0, přechodka vhodná pro přechod z 0. na 10. přechod z 10. na 20. 0, Adaptér pro změnu směru toku z polymerického betonu s ochranou hran vhodný pro typ 0. vhodný pro typ 5. vhodný pro typ 10. vhodný pro typ 15. vhodný pro typ 20. 0,7 0,8 0,9 1,0 1, Pachový uzávěr pro vpust DN 100 pachový uzávěr, polypropylen, jednodílný pachový uzávěr, PVC, dvoudílný Hák na rošty pro krycí rošty s Drainlock hák pro zdvihání krycích roštů 0, ) Výjimka: příčné odvodnění na silně zatížených komunikacích / železničních přejezdech. Pro tyto oblasti použití doporučujeme ACO DRAIN Monoblock RD 100/300. Žádáme Vás, abyste se spojili s naším bezplatným servisem.

21 Příslušenství pro napojení střešního svodu na ploché žlaby ACO MultiDrain V100 a obrubníkové vyústění. Speciální řešení pro případy, kde odvodnění ze střešních okapových svodů musí překonat chodník před vyústěním na komunikaci. Ploché žlaby ACO MultiDrain V100, hloubky 7,5 a 10 jemožnopomocítohotopíslušenstvípoužítprobezbariérové ř překonání chodníku. Prvky se skládají z napojovacího dílu střešního svodu a obrubníkových chrličů dvou variant. Obrubníkovévýtokovédílyjemožnopoužít pro aplikace s třídou zatížení až D400. Technická data Prvky pro napojení střešních svodů na ploché žlaby ACO MultiDrain V100 délka šířka hloubka kg/ konektor pro žlab hloubky 7,5 konektor pro žlab hloubky 10 15,0 15,0 7,5 10,0 2, mm 135mm 85mm 75mm 135mm 100mm 100mm 225mm 100mm 135mm 125mm 135mm 125mm 42mm 42mm 8mm 225mm 90mm 75mm 150mm 85mm 75mm konektor pro žlab hloubky 7,5 konektor pro žlab hloubky 10,0 Obrubníkové výtokové díly pro napojení plochých žlabů ACO MultiDrain V100 délka šířka hloubka kg/ chrlič - šikmý obrubník chrlič - rovný obrubník 12,5 12,5 22,5 22,5,7, chrlič - šikmý obrubník chrlič - rovný obrubník

22 ACO DRAIN Krycí rošty pro liniové odvodňovací systémy MultiDrain 5) 5) V 100 S / V 100 G s Drainlock, s ochranou hran, z pozinkované oceli, korozivzdorné oceli a tvárné litiny světlá šířka 10,0 třídy zatížení A 15, B 125, C 250, D 400, E 00, F 900 (pouze u V 100 G) dle normy ČSN EN 1433 Krycí rošty s Drainlock V 100 S / V 100 G Třída zatížení A 15 pro žlaby a vpusti délka šířka průřez vtoku 2 /m kg/ / pal. můstkový SW 10 mm design SK, pozink. ocel můstkový SW 10 mm design SK, korozivzdorná ocel děrovaný rošt z korozivzdorné oceli 12,3 12,3 12,3 12,3 12,3 12, ,2 1,0 2,2 1,0 2,9 1, Krycí rošty V 100 S / V 100 G Třída zatížení B 125 Můstkový rošt NOVINKA můstkový kompozitní rošt SW 8 mm, design SK mřížkový rošt MW 30 x 15 mm pozinkovaná ocel mřížkový rošt MW 30 x 15 mm korozivzdorná ocel V2A 12,3 12,3 12,3 12,3 12, ,75 2,8 1,5 2,8 1, Děrovaný rošt Třída zatížení C 250 Mřížkový rošt NOVINKA: můstkový kompozitní rošt SW 8 mm, design SK můstkový SW 12 mm design SK, tvárná litina rošt z tvárné litiny, s podél-- nými pruty v mřížkové optice MW 41,5 x 17 mm můstkový SW 10 mm design SK, pozink. ocel můstkový SW 10 mm design SK, korozivzdorná ocel mřížkový rošt MW 25 x 12,5 mm pozinkovaná ocel mřížkový rošt MW 25 x 12,5 mm korozivzdorná ocel 12,3 12,3 12,3 12,3 12,3 12,3 12,3 12,3 12,3 12,3 12, ,0 3,3 3,5 4,3 2,2 4,3 2,2 3,1 1,5 3,1 1, Rošt s podélnými pruty 5) Výjimka: příčné odvodnění na silně zatížených komunikacích / železničních přejezdech. Pro tyto oblasti použití doporučujeme ACO DRAIN Monoblock RD 100/300. Žádáme Vás, abyste se spojili s naším bezplatným servisem.

23 Krycí rošty pro liniové odvodňovací systémy MultiDrain 5) 5) V 100 S / V 100 G s Drainlock, s ochranou hran, z pozinkované oceli, korozivzdorné oceli a tvárné litiny světlá šířka 10,0 třídy zatížení A 15, B 125, C 250, D 400, E 00, F 900 (pouze u V 100 G) dle normy ČSN EN 1433 Krycí rošt s Drainlock V 100 S / V 100 G Třída zatížení D 400 pro žlaby a vpusti délka šířka průřez vtoku 2 /m kg/ / pal. můstkový SW 12 mm design SK, tvárná litina rošt z tvárné litiny, s podélnými pruty v mřížkové optice MW 41,5 x 17 mm mřížkový rošt MW 25 x 12,5 mm pozinkovaná ocel mřížkový rošt MW 25 x 12,5 mm korozivzdorná ocel 12,3 12,3 12,3 12,3 12,3 12, ,0 4,7 5,2 2,8 5,2 2, Krycí rošty V 100 S / V 100 G Můstkový rošt Třída zatížení E 00 Rošt s podélnými pruty můstkový SW 12 mm design SK, tvárná litina rošt z tvárné litiny, s podélnými pruty v mřížkové optice MW 41,5 x 17 mm krycí rošt z tvárné litiny 12,3 12,3 12, ,0 4,7 5, Mřížkový rošt Třída zatížení F 900 Pro zatížitelnost celého systému F 900 je nutná kombinace roštu F 900 se žlabem V 100 G (žlab s litinovou ochrannou hranou) můstkový SW 12 mm design SK, tvárná litina 12, , Krycí rošt Štěrbinové nástavce z pozink. nebo nerez. oceli, s Drainlock, pro třídy zatížení A15, B125, C250 dle ČSN EN 1433 průřez délka šířka výška vtoku kg/ / 2 /m pal. č. štěrbinový nástavec 13,0 10, , z pozink. oceli 13,0 10, , štěrbinový nástavec 13,0 10, , z nerez. oceli 13,0 10, , revizní díl pozink ocel 12,4 10, , revizní díl nerez ocel 12,4 10, , Pozn.: štěrbinové nástavce z pozink.oceli nebo nerez.oceli pro třídu zatížení D400 na vyžádání 5) Výjimka: příčné odvodnění na silně zatížených komunikacích / železničních přejezdech. Pro tyto oblasti použití doporučujeme ACO DRAIN Monoblock RD 100/300. Žádáme Vás, abyste se spojili s naším bezplatným servisem V 100 Štěrbinový nástavec z pozink. oceli

24 ACO DRAIN Liniový odvodňovací systém MultiDrain 5) V 150 dle normy ČSN EN 1433 s Drainlock, s ochranou hran s příčným řezem ve tvaru písmene V světlá šířka 15,0 třídy zatížení A 15, B 125, C 250, D 400, E 00, F 900 (pouze u V 150 G) dle normy ČSN EN 1433 Žlabové těleso V 150 s Drainlock z polymerického betonu, s integrovanou ochranou hran, s bezpečnostní drážkou ACO DRAIN (SF), pro vodotěsnou pokládku typ délka šířka výška začátek konec kg/ / pal. V 150 G hrana z tvárné litiny 5 mm V 150 S hrana z pozink. oceli hrana z korozivzdorné oceli 8) 4 mm 4 mm ) 3) 4) 1) 3) 1) 3) 4) 1) 3) 1) 3) 4) 1) 3) 1) 3) 4) 1) 3) 1) 3) 4) 1) 3) 21,0 22,0 21,0 22,0 21,0 21,5 22,0 22,5 23,0 24,5 24,5 24,0 24,5 25,0 25,5 2,0 27,0 2,0 27,0 28,5 29,5 28,5 29,5 31,0 32,0 31,0 32,0 21,0 22,0 21,0 22,0 21,5 22,0 22,5 23,0 24,5 24,5 24,0 24,5 25,0 25,5 2,0 2,0 27,0 2,0 27,0 28,5 29,5 28,5 29,5 31,0 32,0 31,0 32,0 27,8 31,2 17,3 17,1 27,9 28,9 29,4 30,1 30,5 30,4 35,8 19,8 19,5 31,2 31,9 31,8 33,2 34,1 32,7 3,5 20,2 20,0 35,1 38,4 21,3 21,1 3,1 40,9 22,7 22, Plochý žlab MultiDrain V 150 s Drainlock z polymerického betonu, s integrovanou ochranou hran, s bezpečnostní drážkou ACO DRAIN (SF), pro vodotěsnou pokládku žlabové těleso s ochranou hran žlabové těleso s integrovaným těsněním DN ,0 12,0 1, ,0 12,0 1,

25 Liniový odvodňovací systém MultiDrain 5) V 150 dle normy ČSN EN 1433 s Drainlock, s ochranou hran s příčným řezem ve tvaru písmene V světlá šířka 15,0 třídy zatížení A 15, B 125, C 250, D 400, E 00, F 900 (pouze u V 150 G) dle normy ČSN EN 1433 Žlabové těleso V 150 z polymerického betonu s integrovanou ochranou hran Rozměry žlabového tělesa V 150, 1 m Rozměry žlabového tělesa V 150, 0,5 m Rozměry žlabového tělesa V 150, 0,5 m Rozměry plochého žlabu V 150, stavební výška 12 1) 3) 4) 5) 8) S integrovaným břitovým labyrintovým těsněním pro vodotěsné připojení k základnímu vedení. Žlabové těleso s bočním předtvarováním pro rohové spoje, T-spoje a křížové spoje. S předtvarováním pro svislý odtok DN 150. Výjimka: příčné odvodnění na silně zatížených komunikacích / železničních přejezdech. Pro tyto oblasti použití doporučujeme ACO DRAIN Monoblock RD 100/300. Žádáme Vás, abyste se spojili s naším bezplatným servisem. Dodací lhůta na vyžádání.

26 Liniový odvodňovací systém MultiDrain 5) V 150 dle normy ČSN EN 1433 s Drainlock, s ochranou hran s příčným řezem ve tvaru písmene V světlá šířka 15,0 třídy zatížení A 15, B 125, C 250, D 400, E 00, F 900 (pouze u V 150 G) dle normy ČSN EN 1433 Vpust, jednodílná V 150 s Drainlock, z polymerického betonu, s integrovanou ochranou hran, lapač nečistot, s vystřihovatelnou připojovací šablonou až do stavební výšky 20., s integrovaným břitovým labyrintovým těsněním DN 150 nebo DN 200 hrana z tvárné litiny hrana z pozink. oceli hrana z korozivzdorné oceli 8) typ délka šířka výška kg/ / pal. 5 mm 4 mm 4 mm vpust DN 150 vpust DN 200 1,0 1,0 3,4 3, Kombinovaná čelní stěna z polymerického betonu, s ochranou hran, pro začátek a konec žlabu typ , Kombinovaná čelní stěna z polymerického betonu, s ochranou hran, pro ploché žlaby, pro začátek a konec žlabu 1, Čelní stěna pro konec žlabu z polymerického betonu, s integrovaným břitovým labyrintovým těsněním, s ochranou hran, pro připojení DN 150 pro stavební výšku 0. pro stavební výšku 5. pro stavební výšku 10. pro stavební výšku 15. pro stavební výšku 20. 2,3 2,7 3,0 3, 4, ACO DRAIN stropní díl DN 100, nerez, s úchytným límcem pro izolaci pro MultiDrain kg/ 5, ) 8) Výjimka: příčné odvodnění na silně zatížených komunikacích / železničních přejezdech. Pro tyto oblasti použití doporučujeme ACO DRAIN Monoblock RD 100/300. Žádáme Vás, abyste se spojili s naším bezplatným servisem. Dodací lhůta na vyžádání.

27 Liniový odvodňovací systém MultiDrain 5) V 150 dle normy ČSN EN 1433 s Drainlock, s ochranou hran s příčným řezem ve tvaru písmene V světlá šířka 15,0 třídy zatížení A 15, B 125, C 250, D 400, E 00, F 900 (pouze u V 150 G) dle normy ČSN EN 1433 Vpust V 150 Rozměry vpusti V 150 Čelní stěna s ochranou hran, s břitovým labyrintovým těsněním Přechodka pro přechod 5 Přechodka pro přechod 2,5 Adaptér pro změnu směru toku Hák na rošty ACO DRAIN

28 Liniový odvodňovací systém MultiDrain 5) V 150 dle normy ČSN EN 1433 s Drainlock, s ochranou hran s příčným řezem ve tvaru písmene V světlá šířka 15,0 třídy zatížení A 15, B 125, C 250, D 400, E 00, F 900 (pouze u V 150 G) dle normy ČSN EN 1433 Přechodka pro přemostění výškových rozdílů při pokládce ve stupňovitém spádu hrana z tvárné litiny hrana z pozink. oceli hrana z korozivzdorné oceli 8) typ délka šířka výška kg/ / pal. 5 mm 4 mm 4 mm přechodka vhodná pro přechod z 0. na 5. přechod z 5. na 10. přechod z 10. na 15. přechod z 15. na 20. 0, přechodka vhodná pro přechod z 0. na 10. přechod z 10. na 20. 1, Adaptér pro změnu směru toku z polymerického betonu s ochranou hran vhodný pro typ 0. vhodný pro typ 5. vhodný pro typ 10. vhodný pro typ 15. vhodný pro typ 20. 1,2 1,4 1,7 1,9 2, Pachový uzávěr (PVC) pro vpust DN 150 pachový uzávěr Hák na rošty pro krycí rošty s Drainlock hák pro zdvihání krycích roštů 0, ) 8) Výjimka: příčné odvodnění na silně zatížených komunikacích / železničních přejezdech. Pro tyto oblasti použití doporučujeme ACO DRAIN Monoblock RD 100/300. Žádáme Vás, abyste se spojili s naším bezplatným servisem. Dodací lhůta na vyžádání.

29 Krycí rošty pro liniové odvodňovací systémy 5) 5) MultiDrain V 150 S / V 150 G s Drainlock, ochranou hran, z pozinkované oceli, korozivzdorné oceli a tvárné litiny světlá šířka 15,0 třídy zatížení A 15, B 125, C 250, D 400, E 00, F 900 (pouze u V 150 G) dle normy ČSN EN 1433 Krycí rošt s Drainlock pro žlaby a vpusti V 150 S / V 150 G Třída zatížení C 250 délka šířka průřez vtoku 2 /m kg/ / pal. můstkový SW 12 mm z litiny rošt z tvárné litiny, s podélnými pruty v mřížkové optice MW 41,5 x 18 mm mřížkový rošt MW 20 x 25 mm pozinkovaná ocel mřížkový rošt MW 20 x 25 mm korozivzdorná ocel ,3 17,3 17,3 17,3 17,3 17, ,0 5,3 7,4 3,7 7,4 3, Poznámka: štěrbinové krycí nástavby z pozinkované nebo nerezové oceli, pro třídy zatížení A15 až C250 informace na dotaz Krycí rošty V 150 S / V 150 G Můstkový rošt Třída zatížení D 400 můstkový SW 12 mm z litiny rošt z tvárné litiny, s podélnými pruty v mřížkové optice MW 41,5 x 18 mm mřížkový rošt MW 20 x 25 mm pozinkovaná ocel mřížkový rošt MW 20 x 25 mm korozivzdorná ocel ,3 17,3 17,3 17,3 17,3 17, ,8 8,2 9,2 4, 5,2 2, Poznámka: štěrbinové krycí nástavby z pozinkované nebo nerezové oceli, pro třídu zatížení D400 - informace na dotaz Rošt s podélnými pruty Mřížkový rošt Třída zatížení E 00 můstkový SW 12 mm z litiny rošt z tvárné litiny, s podélnými pruty v mřížkové optice MW 41,5 x 18 mm krycí rošt z tvárné litiny 50 17,3 9, Třída zatížení F ,3 17, ,8 8,2 Pro zatížitelnost celého systému F 900 je nutná kombinace roštu F 900 se žlabem V 150 G (žlab s litinovou ochrannou hranou) Krycí rošt můstkový SW 12 mm z litiny 50 17, , ) Výjimka: příčné odvodnění na silně zatížených komunikacích / železničních přejezdech. Pro tyto oblasti použití doporučujeme ACO DRAIN Monoblock RD 100/300. Žádáme Vás, abyste se spojili s naším bezplatným servisem.

30 ACO DRAIN 5) Liniový odvodňovací systém MultiDrain V 200 dle normy ČSN EN 1433 s Drainlock, s ochranou hran s příčným řezem ve tvaru písmene V světlá šířka 20,0 třídy zatížení A 15, B 125, C 250, D 400, E 00, F 900 (pouze u V 200 G) dle normy ČSN EN 1433 Žlabové těleso V 200 s Drainlock z polymerického betonu, s integrovanou ochranou hran, s bezpečnostní drážkou ACO DRAIN (SF), pro vodotěsnou pokládku typ délka šířka výška začátek konec kg/ / pal. V 200 G hrana z tvárné litiny 5 mm V 200 S hrana z pozink. oceli hrana z korozivzdorné oceli 8) 4 mm 4 mm ) 3) 4) 1) 3) 1) 3) 4) 1) 3) 1) 3) 4) 1) 3) 1) 3) 4) 1) 3) 1) 3) 4) 1) 3) 2,5 27,5 2,5 27,5 2,5 27,0 27,5 28,0 28,5 29,0 30,0 29,0 30,0 29,0 29,5 30,0 30,5 31,0 31,5 32,5 31,5 32,5 34,0 35,0 34,0 35,0 3,5 37,5 3,5 37,5 2,5 27,5 2,5 27,5 27,0 27,5 28,0 28,5 29,0 29,0 30,0 29,0 30,0 29,5 30,0 30,5 31,0 31,5 31,5 32,5 31,5 32,5 34,0 35,0 34,0 35,0 3,5 37,5 3,5 37,5 41,9 45,7 22, 22,5 42,0 43,1 43, 43,9 44,0 44,1 47,2 2,1 25,9 45,2 45,9 4,5 47,0 47,4 47,5 49,8 27, 27,3 49,2 52,1 28,8 28,5 51,7 54,0 30,0 29, Plochý žlab MultiDrain V 200 s Drainlock z polymerického betonu, s integrovanou ochranou hran, s bezpečnostní drážkou ACO DRAIN (SF), pro vodotěsnou pokládku žlabové těleso s ochranou hran žlabové těleso s integrovaným těsněním DN ,0 12,0 12,0 12,0 18,

31 ACO DRAIN Liniový odvodňovací systém MultiDrain 5) V 200 dle normy ČSN EN 1433 s Drainlock, s ochranou hran s příčným řezem ve tvaru písmene V světlá šířka 20,0 třídy zatížení A 15, B 125, C 250, D 400, E 00, F 900 (pouze u V 200 G) dle normy ČSN EN 1433 Vpust V 200 z polymerického betonu s integrovanou ochranou hran, pozinkovaná ocel Rozměry žlabového tělesa V 200, 1 m Rozměry žlabového tělesa V 200, 0,5 m Rozměry žlabového tělesa V 200, 0,5 m Rozměry plochého žlabu V 200 1) 3) 4) 5) 8) S integrovaným břitovým labyrintovým těsněním pro vodotěsné připojení k základnímu vedení. Žlabové těleso s bočním předtvarováním pro rohové spoje, T-spoje a křížové spoje. S předtvarováním pro svislý odtok DN 200. Výjimka: příčné odvodnění na silně zatížených komunikacích / železničních přejezdech. Pro tyto oblasti použití doporučujeme ACO DRAIN Monoblock RD 100/300. Žádáme Vás, abyste se spojili s naším bezplatným servisem. Dodací lhůta na vyžádání.

32 Liniový odvodňovací systém MultiDrain 5) V 200 dle normy ČSN EN 1433 s Drainlock, s ochranou hran s příčným řezem ve tvaru písmene V světlá šířka 20,0 třídy zatížení A 15, B 125, C 250, D 400, E 00, F 900 (pouze u V 200 G) dle normy ČSN EN 1433 Vpust, jednodílná, V 200 s Drainlock, z polymerického betonu, s integrovanou ochranou hran, lapač nečistot, s vystřihovatelnou připojovací šablonou až do stavební výšky 20., s integrovaným břitovým labyrintovým těsněním DN 150 nebo DN 200 hrana z tvárné litiny hrana z pozink. oceli hrana z korozivzdorné oceli 8) typ délka šířka výška kg/ / pal. 5 mm 4 mm 4 mm vpust DN 150 vpust DN 200 7,0 7,0 41,4 41, Kombinovaná čelní stěna z polymerického betonu, s ochranou hran, pro začátek a konec žlabu typ , Kombinovaná čelní stěna z polymerického betonu, s ochranou hran, pro ploché žlaby, pro začátek a konec žlabu 2, Čelní stěna pro konec žlabu z polymerického betonu, s integrovaným břitovým labyrintovým těsněním, s ochranou hran, pro přípojku DN 200 pro stavební výšku 0. pro stavební výšku 5. pro stavební výšku 10. pro stavební výšku 15. pro stavební výšku 20. 4,1 4,9 5,3 5,, ACO DRAIN stropní díl DN 100, nerez, s úchytným límcem pro izolaci pro MultiDrain kg/ 5, ) 8) Výjimka: příčné odvodnění na silně zatížených komunikacích / železničních přejezdech. Pro tyto oblasti použití doporučujeme ACO DRAIN Monoblock RD 100/300. Žádáme Vás, abyste se spojili s naším bezplatným servisem. Dodací lhůta na vyžádání.

33 ACO DRAIN Liniový odvodňovací systém MultiDrain 5) V 200 dle normy ČSN EN 1433 s Drainlock, s ochranou hran s příčným řezem ve tvaru písmene V světlá šířka 20,0 třídy zatížení A 15, B 125, C 250, D 400, E 00, F 900 (pouze u V 200 G) dle normy ČSN EN 1433 Vpust V 200 Rozměry vpusti V 200 Čelní stěna s ochranou hran, s břitovým labyrintovým těsněním Přechodka pro přechod 5 Přechodka pro přechod 2,5 Adaptér pro změnu směru toku Hák na rošty ACO DRAIN

34 ACO DRAIN Liniový odvodňovací systém MultiDrain 5) V 200 dle normy ČSN EN 1433 s Drainlock, s ochranou hran s příčným řezem ve tvaru písmene V světlá šířka 20,0 třídy zatížení A 15, B 125, C 250, D 400, E 00, F 900 (pouze u V 200 G) dle normy ČSN EN 1433 Přechodka pro přemostění výškových rozdílů při pokládce ve stupňovitém spádu hrana z tvárné litiny hrana z pozink. oceli hrana z korozivzdorné oceli 8) typ délka šířka výška kg/ / pal. 5 mm 4 mm 4 mm přechodka vhodná pro přechod z 0. na 5. přechod z 5. na 10. přechod z 10. na 15. přechod z 15. na 20. 1, přechodka vhodná pro přechod z 0. na 10. přechod z 10. na 20. 2, Adaptér pro změnu směru toku z polymerického betonu s ochranou hran vhodný pro typ 0. vhodný pro typ 5. vhodný pro typ 10. vhodný pro typ 15. vhodný pro typ 20. 1,8 2,1 2, 3,0 3, Pachový uzávěr (PVC) pro vpust DN 150 pachový uzávěr Hák na rošty pro krycí rošty s Drainlock hák na zdvihání krycích roštů 0, ) 8) Výjimka: příčné odvodnění na silně zatížených komunikacích / železničních přejezdech. Pro tyto oblasti použití doporučujeme ACO DRAIN Monoblock RD 100/300. Žádáme Vás, abyste se spojili s naším bezplatným servisem. Dodací lhůta na vyžádání.

35 Krycí rošty pro liniové odvodňovací systémy 5) 5) MultiDrain V 200 S / V 200 G s Drainlock, ochranou hran, z pozinkované oceli, korozivzdorné oceli a tvárné litiny světlá šířka 20,0 třídy zatížení A 15, B 125, C 250, D 400, E 00, F 900 (pouze u V 200 G) dle normy ČSN EN 1433 Krycí rošt s Drainlock pro žlaby a vpusti V 200 S / V 200 G Třída zatížení C 250 délka šířka průřez vtoku 2 /m kg/ / pal. můstkový SW 12 mm z litiny rošt z tvárné litiny, s podélnými pruty v mřížkové optice MW 41,5 x 19 mm mřížkový rošt MW 20 x 25 mm pozinkovaná ocel mřížkový rošt MW 20 x 25 mm korozivzdorná ocel ,3 22,3 22,3 22,3 22,3 22, , 7,5 12,0,0 12,0, Krycí rošty V 200 S / V 200 Můstkový rošt Třída zatížení D 400 můstkový SW 12 mm z litiny rošt z tvárné litiny, s podélnými pruty v mřížkové optice MW 41,5 x 19 mm mřížkový rošt MW 20 x 25 mm pozinkovaná ocel mřížkový rošt MW 20 x 25 mm korozivzdorná ocel ,3 22,3 22,3 22,3 22,3 22, ,4 11, 19,0 9,5 19,0 9, Rošt s podélnými pruty Třída zatížení E 00 můstkový SW 12 mm z litiny rošt z tvárné litiny, s podélnými pruty v mřížkové optice MW 41,5 x 19 mm krycí rošt z tvárné litiny ,3 22,3 22, ,4 11, 12, Mřížkový rošt Třída zatížení F 900 Pro zatížitelnost celého systému F 900 je nutná kombinace roštu F 900 se žlabem V 200 G (žlab s litinovou ochrannou hranou) Krycí rošt můstkový SW 12 mm z litiny 50 22, , ) Výjimka: příčné odvodnění na silně zatížených komunikacích / železničních přejezdech. Pro tyto oblasti použití doporučujeme ACO DRAIN Monoblock RD 100/300. Žádáme Vás, abyste se spojili s naším bezplatným servisem.

36 ACO DRAIN Liniový odvodňovací systém MultiDrain 5) V 300 dle normy ČSN EN 1433 s Drainlock, s ochranou hran s příčným řezem ve tvaru písmene V světlá šířka 30,0 třídy zatížení A 15, B 125, C 250, D 400, E 00, F 900 (pouze u V 300 G) dle normy ČSN EN 1433 Žlabové těleso V 300 s Drainlock z polymerického betonu, s integrovanou ochranou hran, s bezpečnostní drážkou ACO DRAIN (SF), pro vodotěsnou pokládku typ délka šířka výška začátek konec kg/ / pal. V 300 G hrana z tvárné litiny 5 mm V 300 S hrana z pozink. oceli hrana z korozivzdorné oceli 8) 4 mm 4 mm ) 3) 4) 1) 3) 1) 3) 4) 1) 3) 1) 3) 4) 1) 3) 1) 3) 4) 1) 3) 1) 3) 4) 1) 3) 35,0 35,0 35,0 35,0 35,0 35,0 35,0 35,0 35,0 35,0 35,0 35,0 35,0 35,0 35,0 35,0 35,0 35,0 35,0 35,0 35,0 35,0 35,0 35,0 35,0 35,0 35,0 35,0 35,0 35,0 38,5 39,5 38,5 39,5 38,5 39,0 39,5 40,0 40,5 41,0 42,0 41,0 42,0 41,0 41,5 42,0 42,5 43,0 43,5 44,5 43,5 44,5 4,0 47,0 4,0 47,0 48,5 49,5 48,5 49,5 38,5 39,5 38,5 39,5 39,0 39,5 40,0 40,5 41,0 41,0 42,0 41,0 42,0 41,5 42,0 42,5 43,0 43,5 43,5 44,5 43,5 44,5 4,0 47,0 4,0 47,0 48,5 49,5 48,5 49,5 3,9 70,3 38,8 38,2 4,3 4,7 5,1 5,7 5,9,7 73,4 40,5 39,5 7,2 7, 7,9 8,2 8,8 9,2 7,1 42,2 41,7 72,1 77,4 43,1 42,8 75, 82,5 45,5 44, Plochý žlab MultiDrain V 300 s Drainlock z polymerického betonu, s integrovanou ochranou hran, s bezpečnostní drážkou ACO DRAIN (SF), pro vodotěsnou pokládku žlabové těleso s ochranou hran žlabové těleso s integrovaným těsněním DN ,0 12,0 12,0 25, ,0 12,0 12,0 25,
